Презентация, доклад по архитектуре зданий на тему Деревянные здания
Содержание
- 1. Презентация по архитектуре зданий на тему Деревянные здания
- 2. Цели : 1. Образовательная:

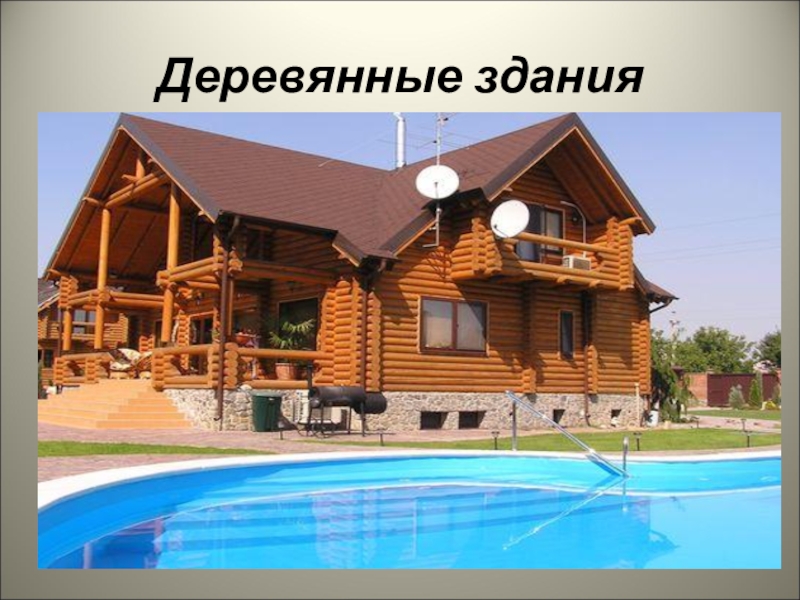

- 3. Деревянные здания
- 4. Слайд 4
- 5. Вопросы для изучения:Основные типы деревянных зданий2. Рубленые

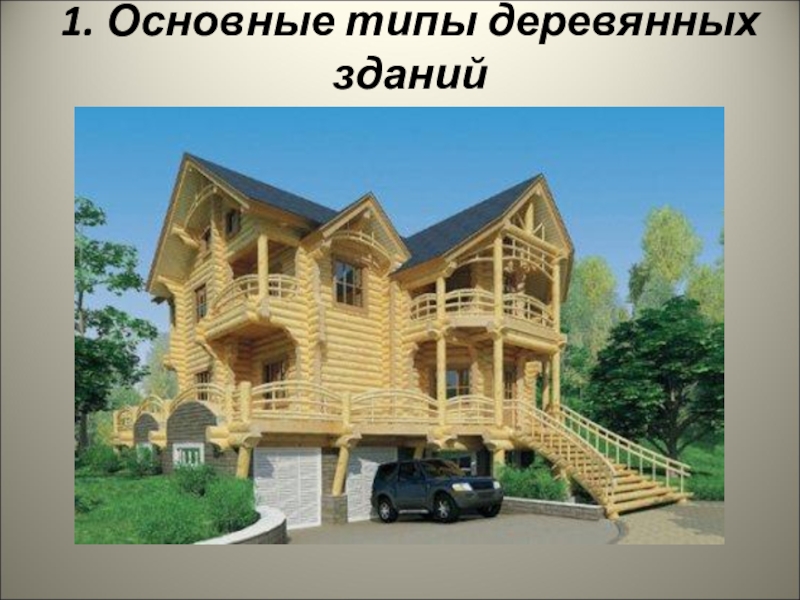

- 6. 1. Основные типы деревянных зданий
- 7. Типы деревянных зданийобласть применения деревянных зданийвиды по
- 8. Типы деревянных зданийобласть применения деревянных зданийвиды по

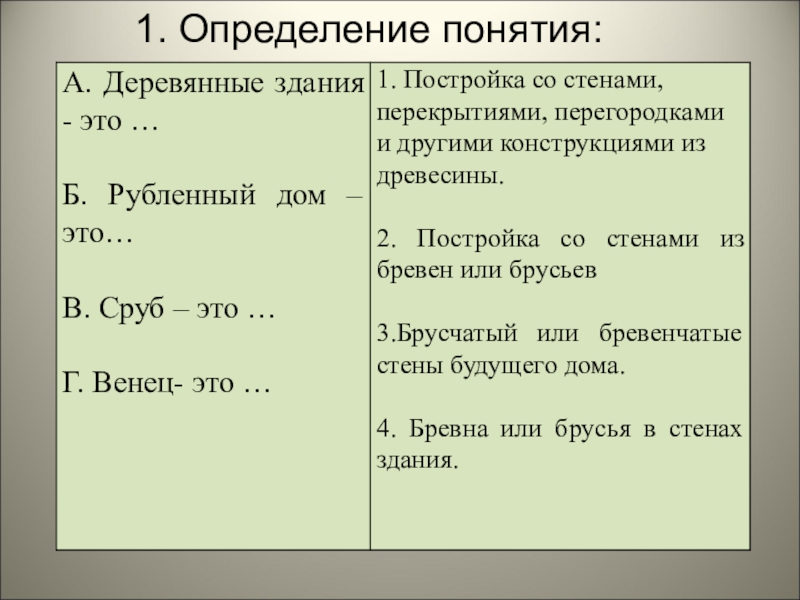

- 9. 1. Определение понятия:
- 10. II. Назовите деревянные здания, которые относятся

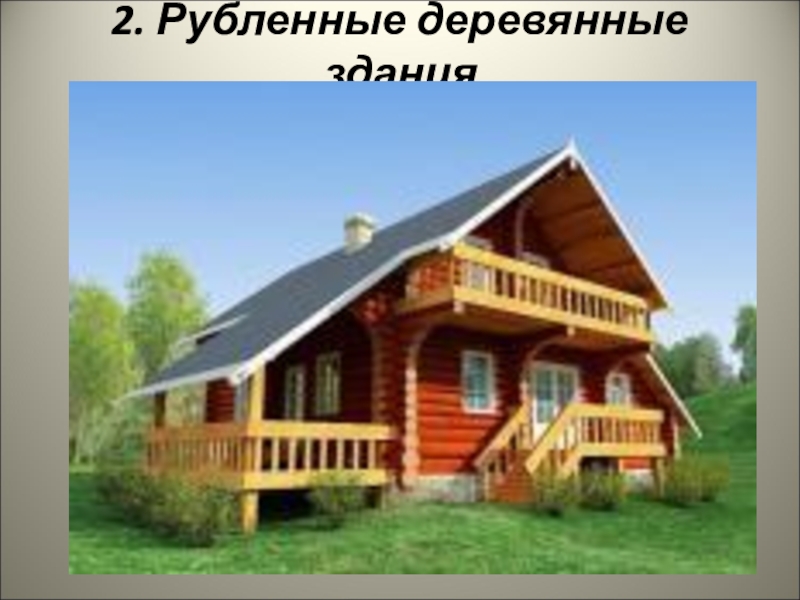

- 11. 2. Рубленные деревянные здания
- 12. Слайд 12
- 13. Слайд 13
- 14. Рубленые деревянные здания характеристика бревенчатых стена)
- 15. Рубленые деревянные здания характеристика бревенчатых стена)
- 16. Слайд 16
- 17. Слайд 17
- 18. III. Для деревянных и брусчатых стен
- 19. 3. Деревянные дома заводского изготовления
- 20. Слайд 20
- 21. Слайд 21
- 22. Слайд 22
- 23. Слайд 23
- 24. Слайд 24
- 25. Слайд 25
- 26. Слайд 26
- 27. Слайд 27
- 28. Слайд 28
- 29. Деревянные дома заводского изготовления достоинства недостатки
- 30. Деревянные дома заводского изготовления Достоинства: индустриальныеэкономичные Недостатки:низкое качество стыковпромерзание стыков
- 31. Виды индустриальных деревянных конструкций каркасныеа)конструктивное решение
- 32. Виды индустриальных деревянных конструкций каркасныеа)конструктивное решение
- 33. IV. Укажите элементы панельных домов, необходимые
- 34. V. Объясните конструкцию наружной стеновой панели А.
- 35. VI. Заделка вертикальных и горизонтальных стыков:
- 36. 4. Технико-экономическая оценка деревянных зданий Технико-экономические показатели на 1м2 площади
- 37. Слайд 37

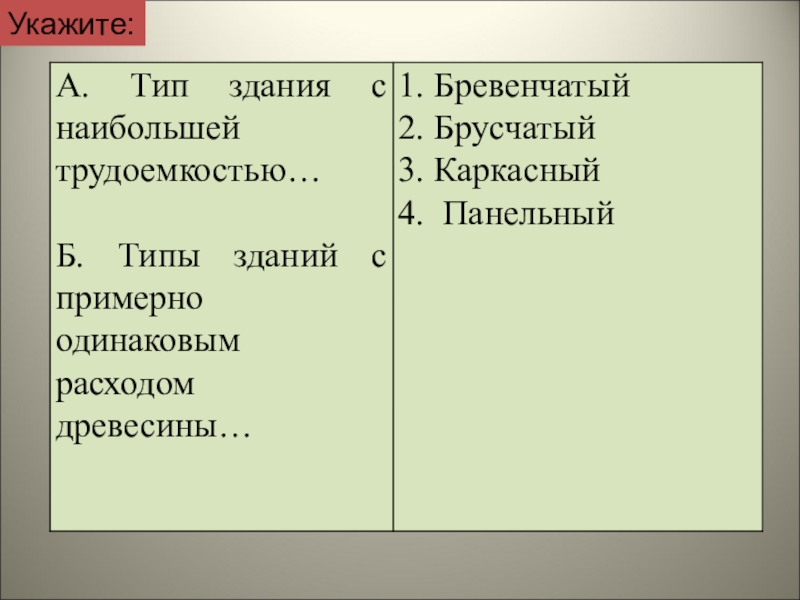

- 38. Укажите:
- 39. Задание для самостоятельной работы во внеурочное
- 40. Слайд 40
Цели : 1. Образовательная: - изучить конструкции деревянных зданий.2. Развивающая: -содействовать
Слайд 1Презентация на тему: Деревянные здания
Выполнила: преподаватель Астахова О.М.
Министерство сельского хозяйства Российской

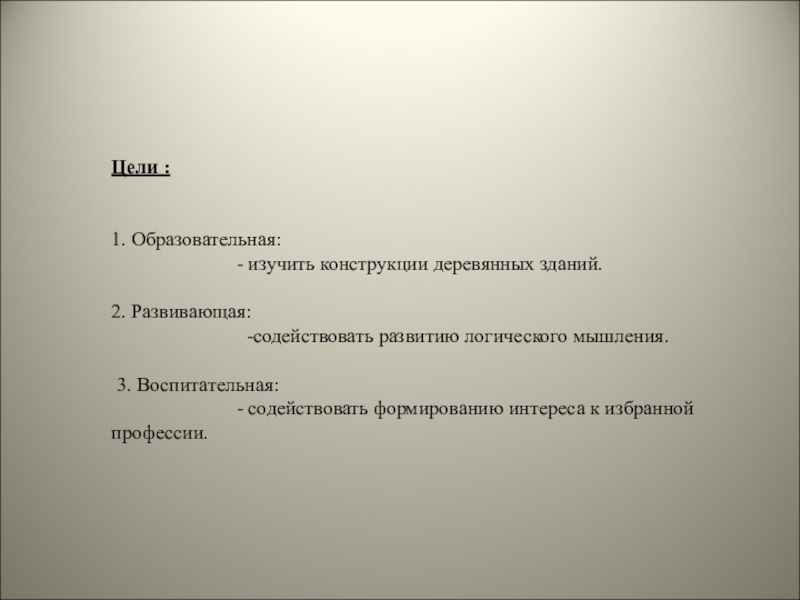

Слайд 2Цели :
1. Образовательная:
- изучить конструкции деревянных зданий.
2. Развивающая:
-содействовать развитию логического мышления.
3. Воспитательная:
- содействовать формированию интереса к избранной профессии.
2. Развивающая:
-содействовать развитию логического мышления.
3. Воспитательная:
- содействовать формированию интереса к избранной профессии.

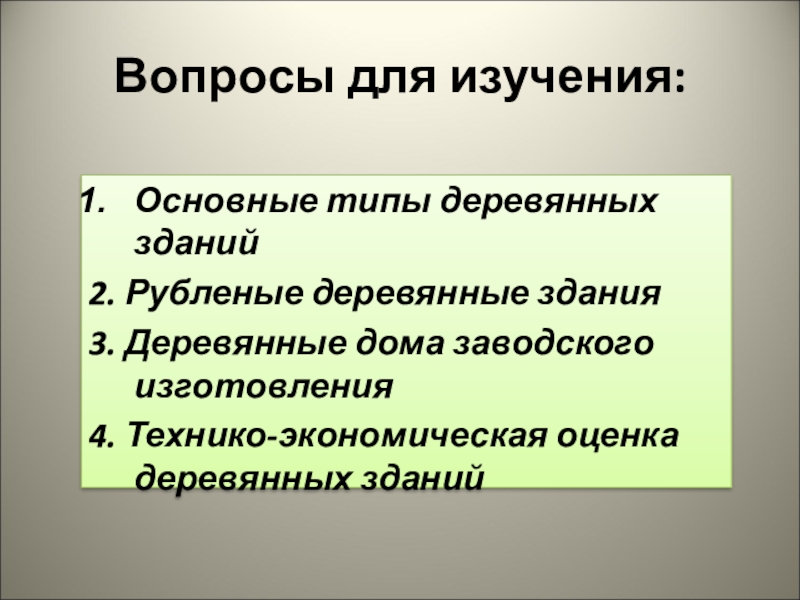

Слайд 5Вопросы для изучения:
Основные типы деревянных зданий
2. Рубленые деревянные здания
3. Деревянные дома
заводского изготовления
4. Технико-экономическая оценка деревянных зданий
4. Технико-экономическая оценка деревянных зданий

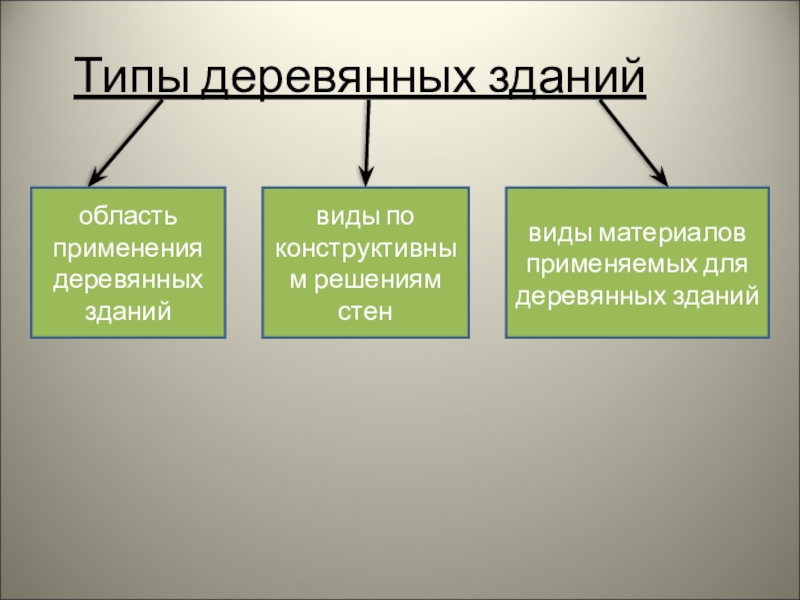

Слайд 7Типы деревянных зданий
область применения деревянных зданий
виды по конструктивным решениям стен и
их краткая характеристика
виды материалов применяемых для деревянных зданий
область применения деревянных зданий
виды по конструктивным решениям стен
виды материалов применяемых для деревянных зданий

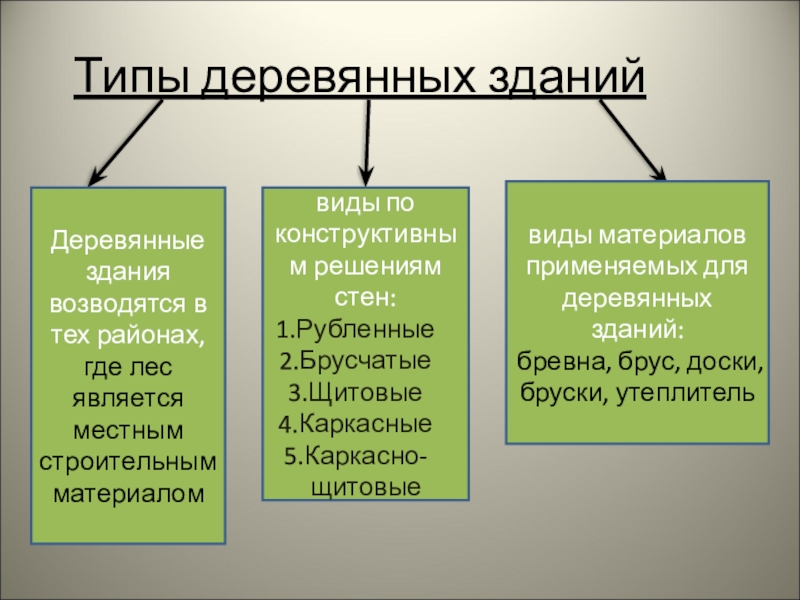

Слайд 8Типы деревянных зданий
область применения деревянных зданий
виды по конструктивным решениям стен и
их краткая характеристика
виды материалов применяемых для деревянных зданий
Деревянные здания возводятся в тех районах, где лес является местным строительным материалом
виды по конструктивным решениям стен:
Рубленные
Брусчатые
Щитовые
Каркасные
Каркасно-щитовые
виды материалов применяемых для деревянных зданий:
бревна, брус, доски, бруски, утеплитель
Слайд 10

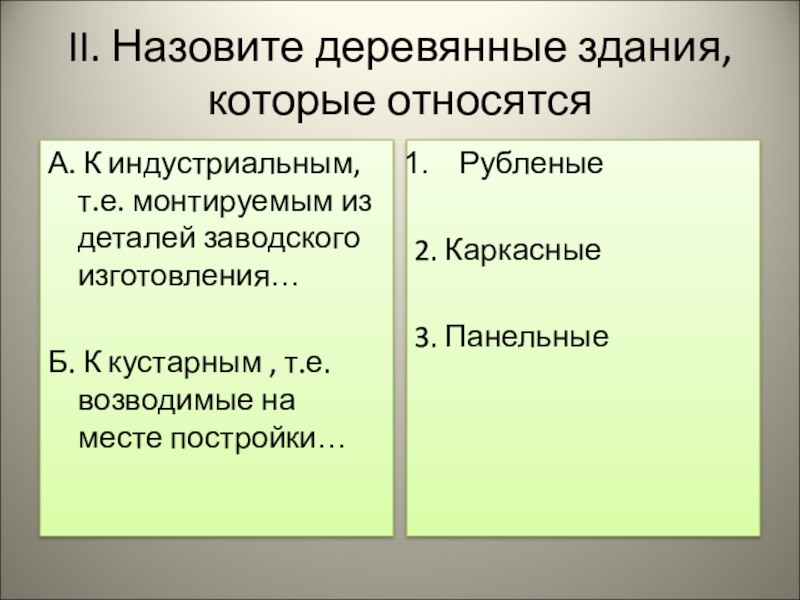

II. Назовите деревянные здания, которые относятся
А. К индустриальным, т.е. монтируемым из
деталей заводского изготовления…
Б. К кустарным , т.е. возводимые на месте постройки…
Б. К кустарным , т.е. возводимые на месте постройки…
Рубленые
2. Каркасные
3. Панельные

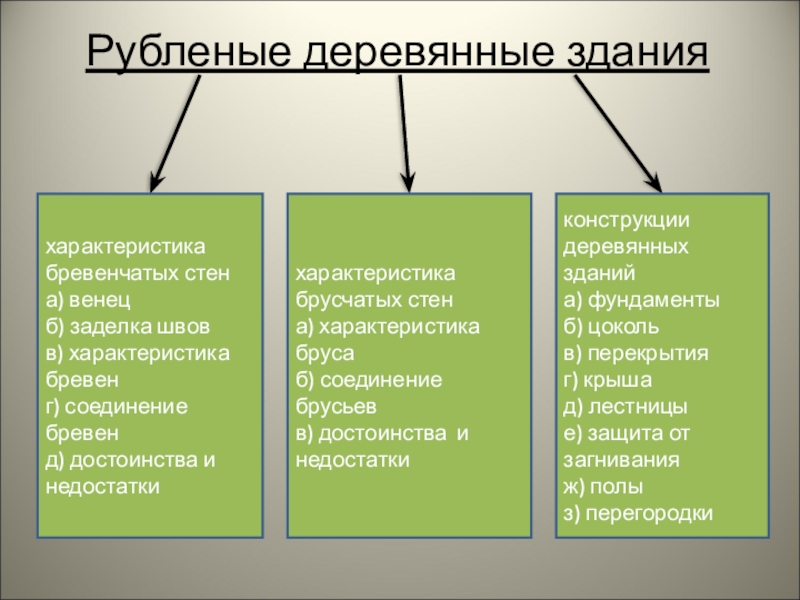

Слайд 14Рубленые деревянные здания
характеристика бревенчатых стен
а) венец
б) заделка швов
в) характеристика бревен
г) соединение
бревен
д) достоинства и недостатки
д) достоинства и недостатки
характеристика брусчатых стен
а) характеристика бруса
б) соединение брусьев
в) достоинства и недостатки
конструкции деревянных зданий
а) фундаменты
б) цоколь
в) перекрытия
г) крыша
д) лестницы
е) защита от загнивания
ж) полы
з) перегородки

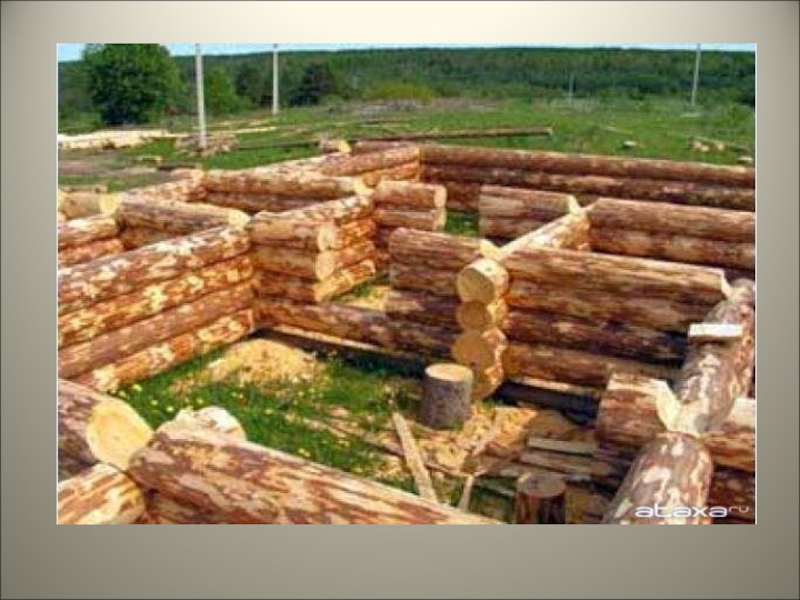

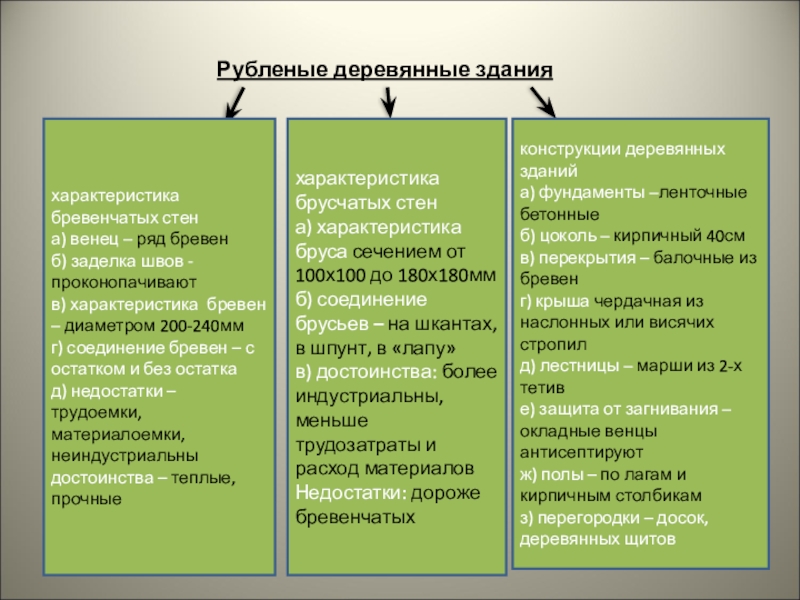

Слайд 15Рубленые деревянные здания
характеристика бревенчатых стен
а) венец – ряд бревен
б) заделка швов
- проконопачивают
в) характеристика бревен – диаметром 200-240мм

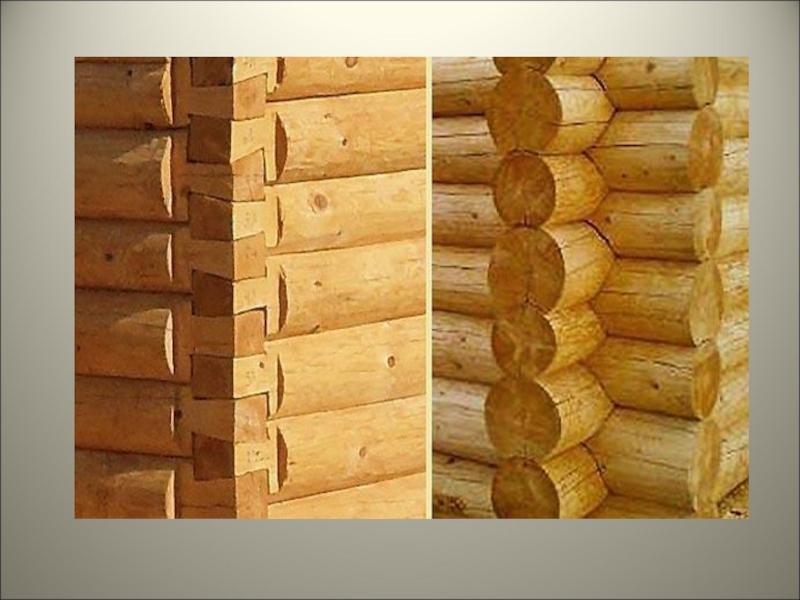

г) соединение бревен – с остатком и без остатка
д) недостатки – трудоемки, материалоемки, неиндустриальны достоинства – теплые, прочные
в) характеристика бревен – диаметром 200-240мм
г) соединение бревен – с остатком и без остатка
д) недостатки – трудоемки, материалоемки, неиндустриальны достоинства – теплые, прочные

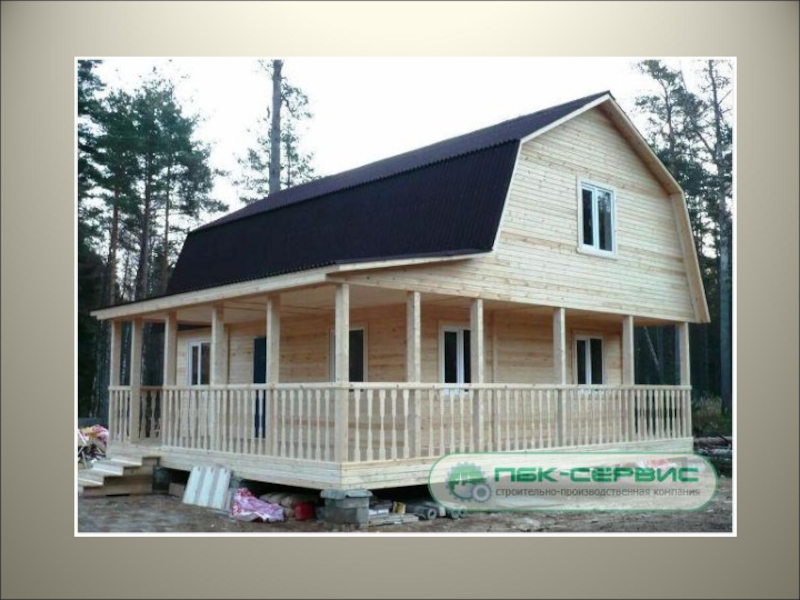

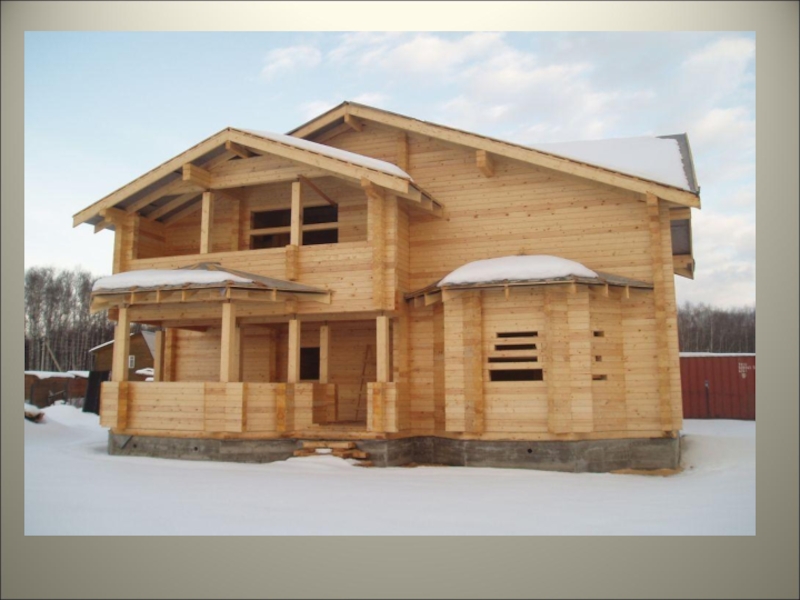

характеристика брусчатых стен
а) характеристика бруса сечением от 100х100 до 180х180мм
б) соединение брусьев – на шкантах, в шпунт, в «лапу»
в) достоинства: более индустриальны, меньше трудозатраты и расход материалов
Недостатки: дороже бревенчатых
конструкции деревянных зданий
а) фундаменты –ленточные бетонные
б) цоколь – кирпичный 40см
в) перекрытия – балочные из бревен
г) крыша чердачная из наслонных или висячих стропил
д) лестницы – марши из 2-х тетив
е) защита от загнивания – окладные венцы антисептируют
ж) полы – по лагам и кирпичным столбикам
з) перегородки – досок, деревянных щитов
Слайд 18

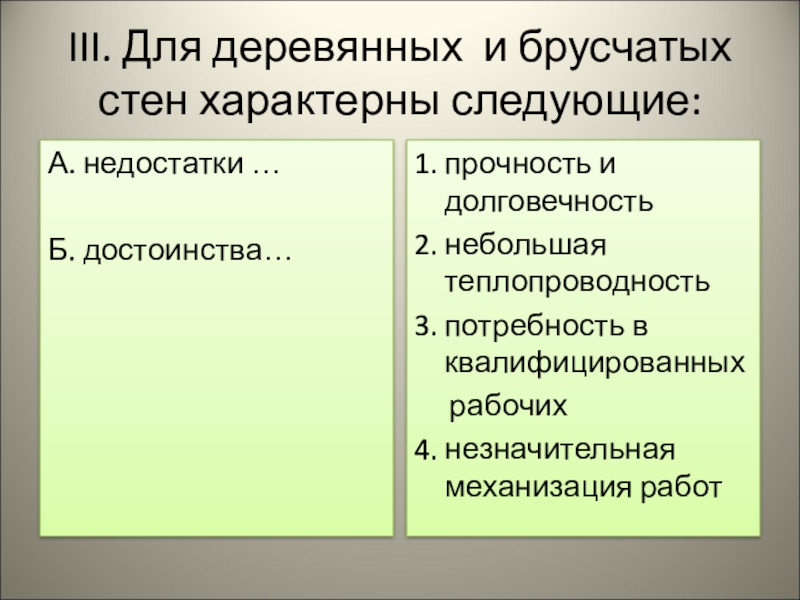

III. Для деревянных и брусчатых стен характерны следующие:
А. недостатки …
Б. достоинства…
1.
прочность и долговечность
2. небольшая теплопроводность
3. потребность в квалифицированных
рабочих
4. незначительная механизация работ
2. небольшая теплопроводность
3. потребность в квалифицированных
рабочих
4. незначительная механизация работ

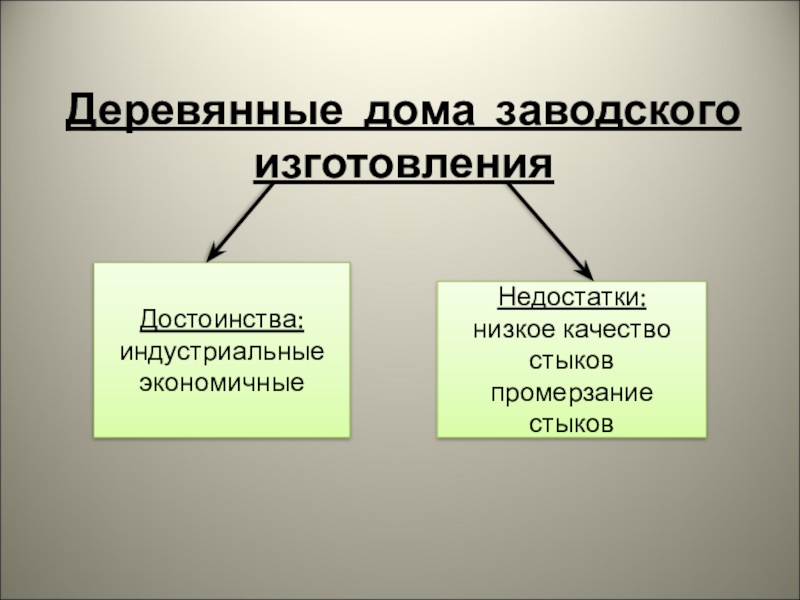

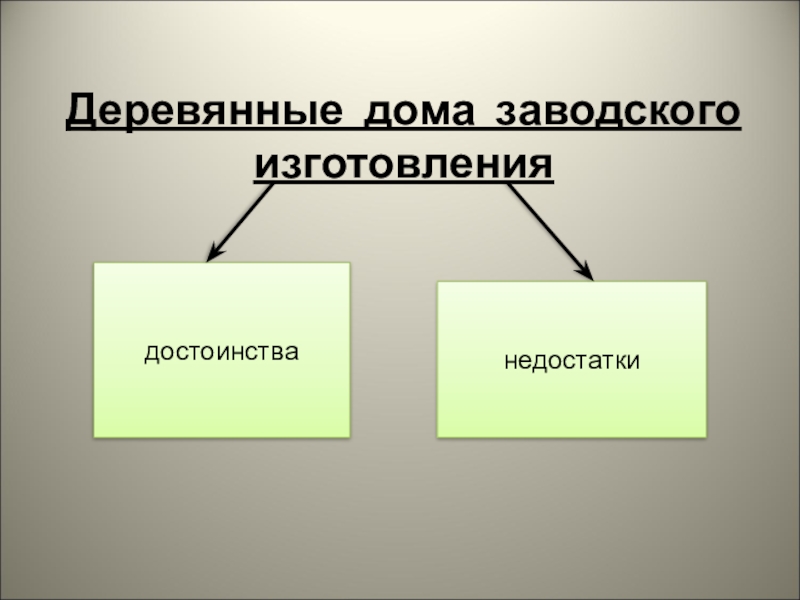

Слайд 30

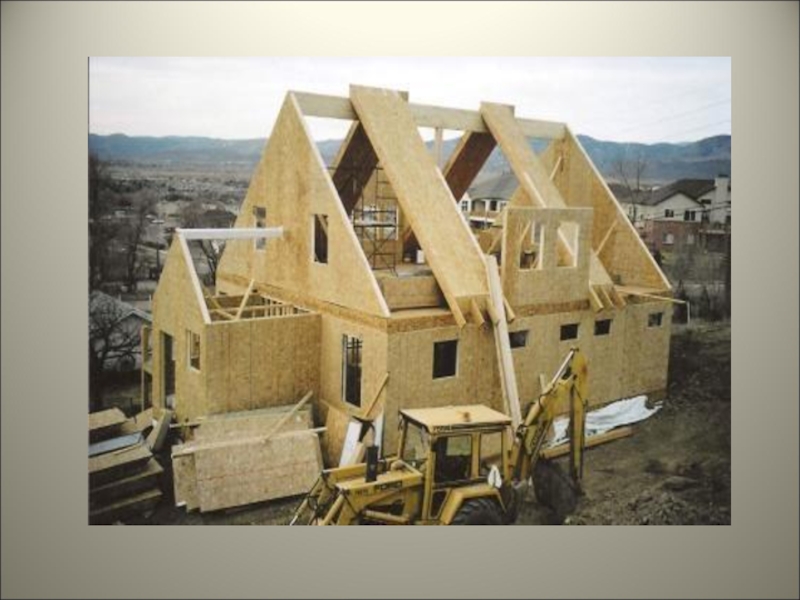

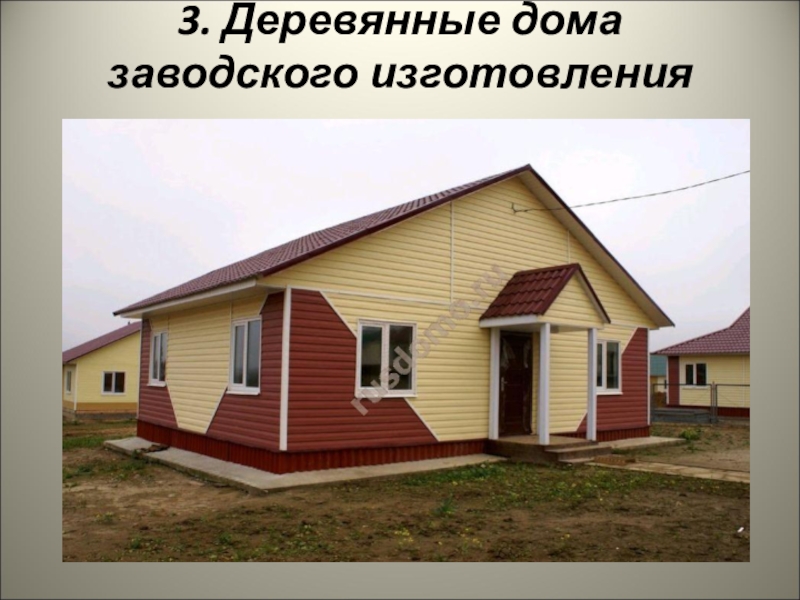

Деревянные дома заводского изготовления
Достоинства:
индустриальные
экономичные
Недостатки:
низкое качество стыков
промерзание стыков

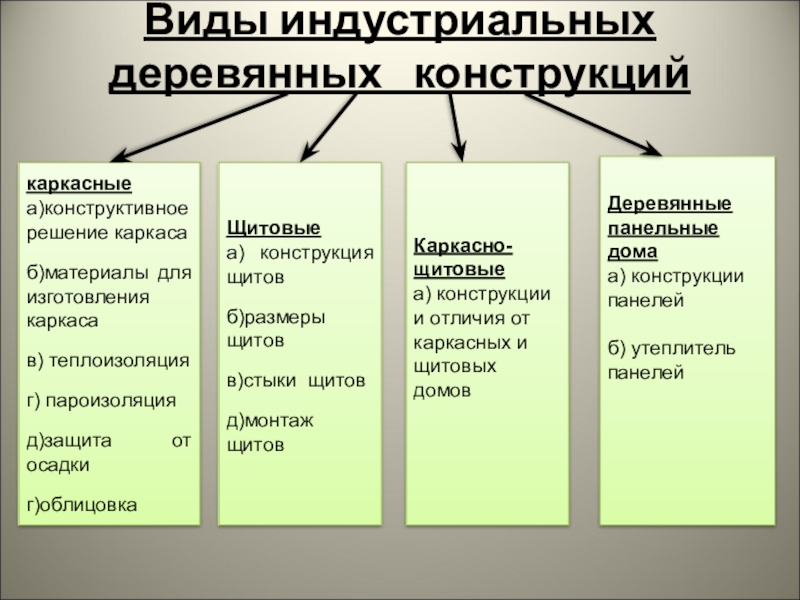

Слайд 31Виды индустриальных деревянных конструкций
каркасные
а)конструктивное решение каркаса
б)материалы для изготовления каркаса
в) теплоизоляция
г)
пароизоляция
д)защита от осадки
г)облицовка
д)защита от осадки
г)облицовка
Щитовые
а) конструкция щитов
б)размеры щитов
в)стыки щитов
д)монтаж щитов
Каркасно-щитовые
а) конструкции и отличия от каркасных и щитовых домов

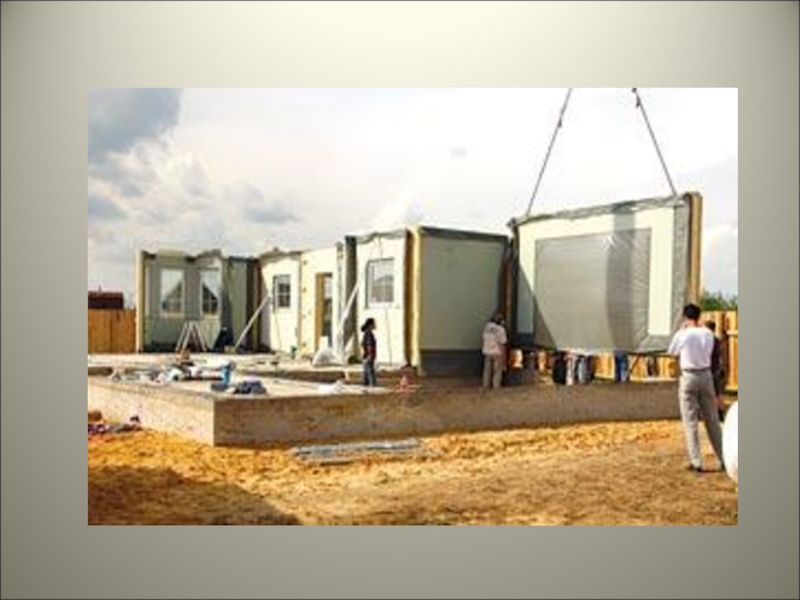

Деревянные панельные дома
а) конструкции панелей
б) утеплитель панелей

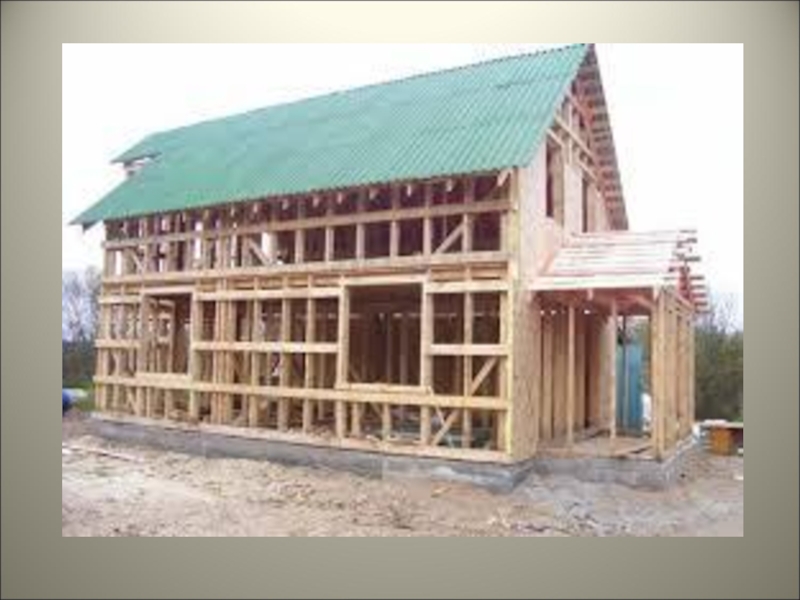

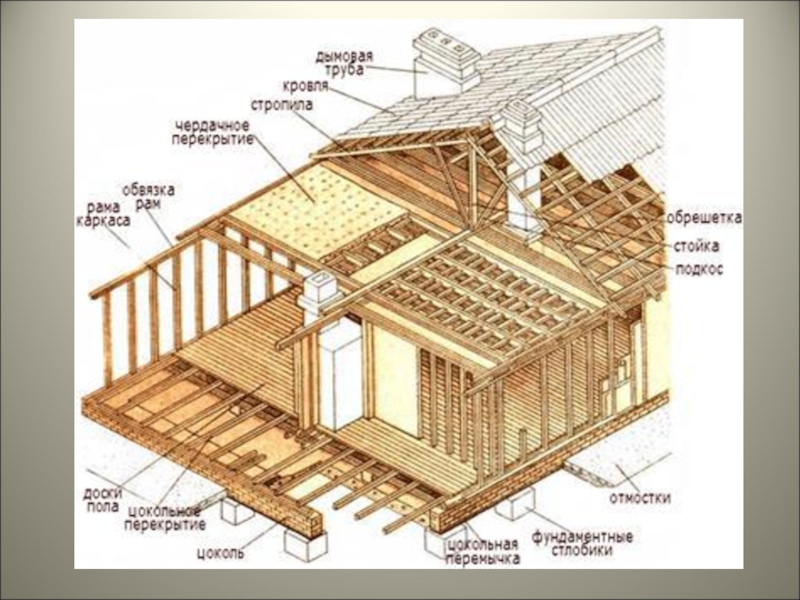

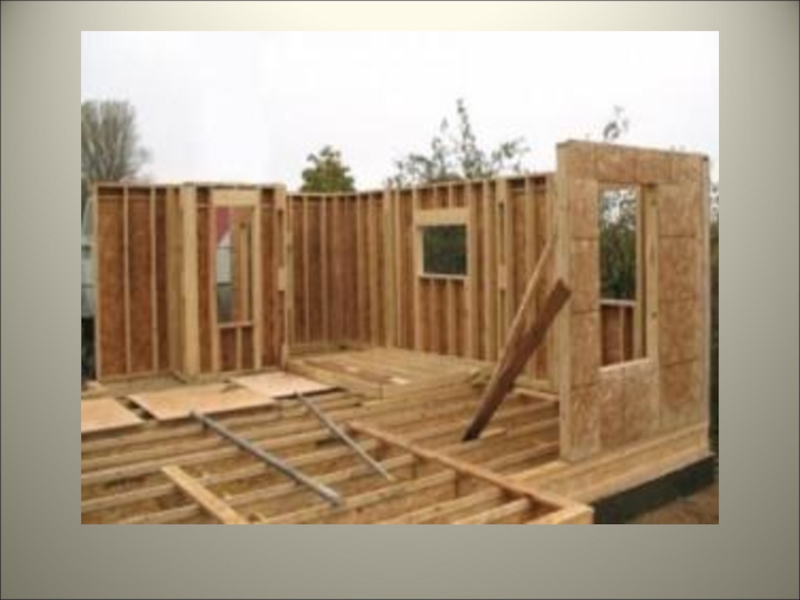

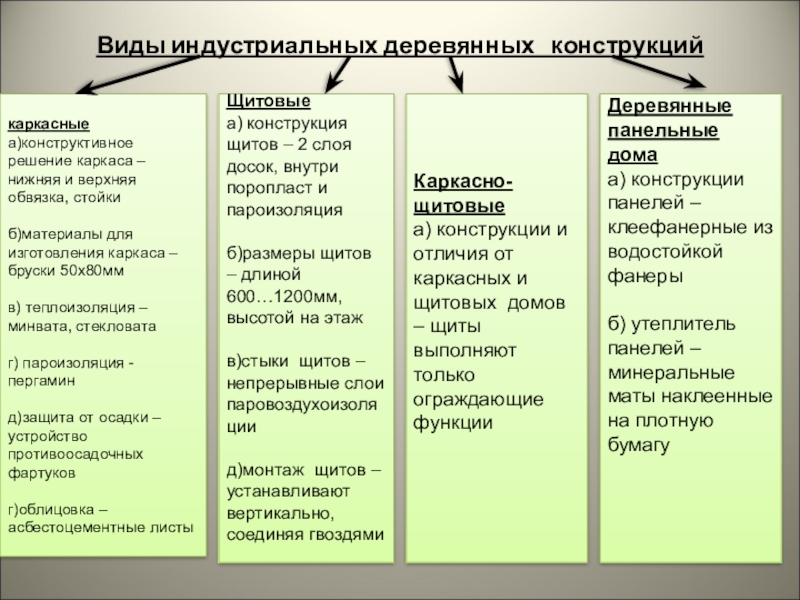

Слайд 32Виды индустриальных деревянных конструкций
каркасные
а)конструктивное решение каркаса – нижняя и верхняя
обвязка, стойки
б)материалы для изготовления каркаса – бруски 50х80мм
в) теплоизоляция – минвата, стекловата
г) пароизоляция - пергамин
д)защита от осадки –устройство противоосадочных фартуков
г)облицовка – асбестоцементные листы
б)материалы для изготовления каркаса – бруски 50х80мм
в) теплоизоляция – минвата, стекловата
г) пароизоляция - пергамин
д)защита от осадки –устройство противоосадочных фартуков
г)облицовка – асбестоцементные листы

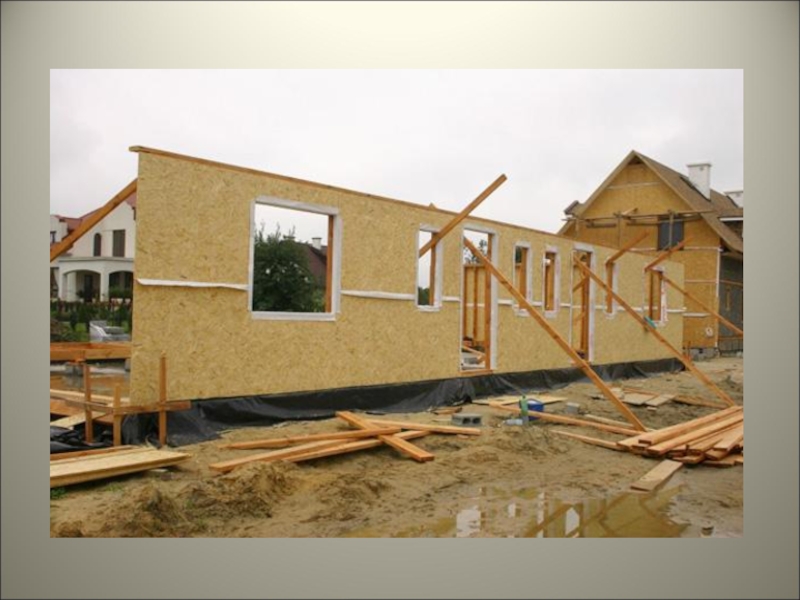

Щитовые
а) конструкция щитов – 2 слоя досок, внутри поропласт и пароизоляция
б)размеры щитов – длиной 600…1200мм, высотой на этаж
в)стыки щитов – непрерывные слои паровоздухоизоляции
д)монтаж щитов – устанавливают вертикально, соединяя гвоздями
Каркасно-щитовые
а) конструкции и отличия от каркасных и щитовых домов – щиты выполняют только ограждающие функции
Деревянные панельные дома
а) конструкции панелей – клеефанерные из водостойкой фанеры
б) утеплитель панелей – минеральные маты наклеенные на плотную бумагу

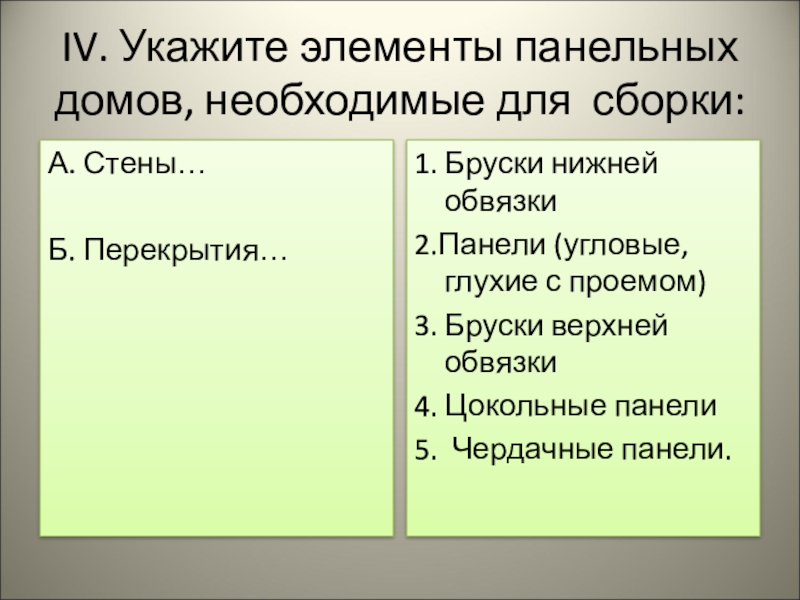

Слайд 33
IV. Укажите элементы панельных домов, необходимые для сборки:
А. Стены…
Б. Перекрытия…
1. Бруски
нижней обвязки
2.Панели (угловые, глухие с проемом)
3. Бруски верхней обвязки
4. Цокольные панели
5. Чердачные панели.
2.Панели (угловые, глухие с проемом)
3. Бруски верхней обвязки
4. Цокольные панели
5. Чердачные панели.

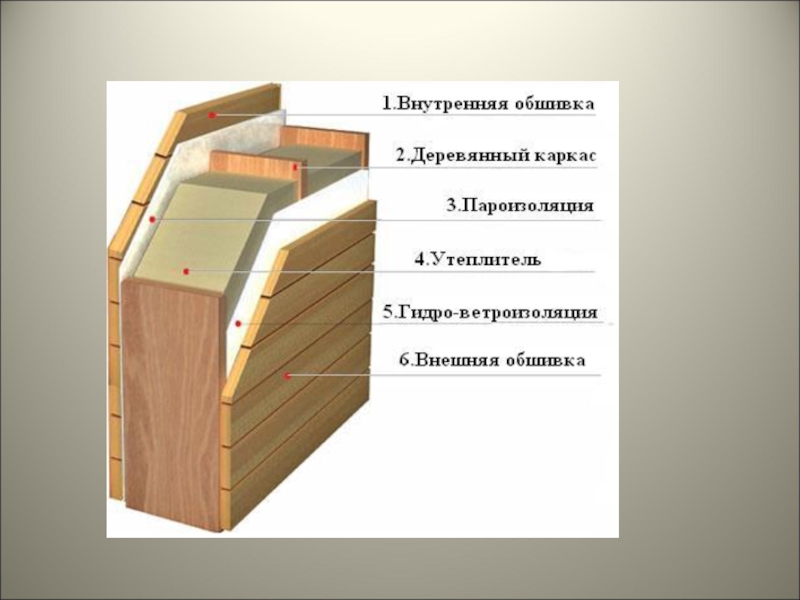

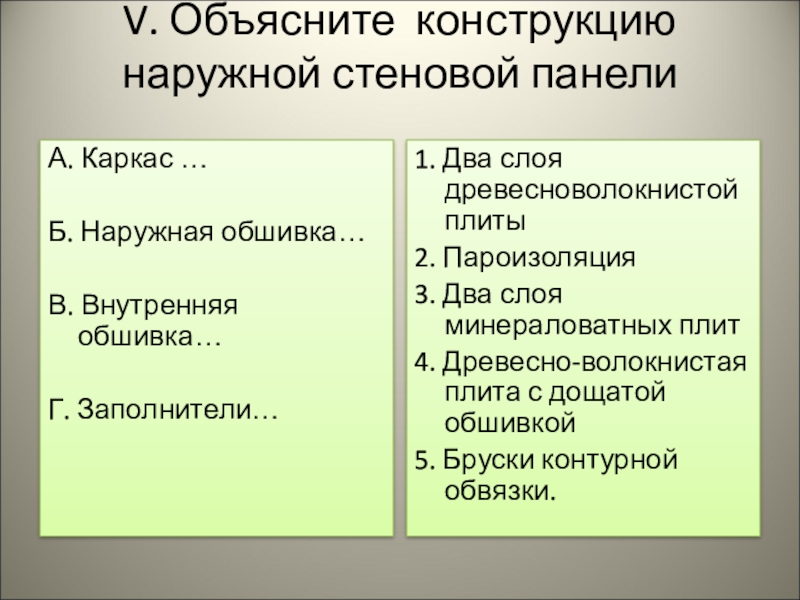

Слайд 34V. Объясните конструкцию наружной стеновой панели
А. Каркас …
Б. Наружная обшивка…
В. Внутренняя
обшивка…
Г. Заполнители…
Г. Заполнители…
1. Два слоя древесноволокнистой плиты
2. Пароизоляция
3. Два слоя минераловатных плит
4. Древесно-волокнистая плита с дощатой обшивкой
5. Бруски контурной обвязки.
Слайд 35

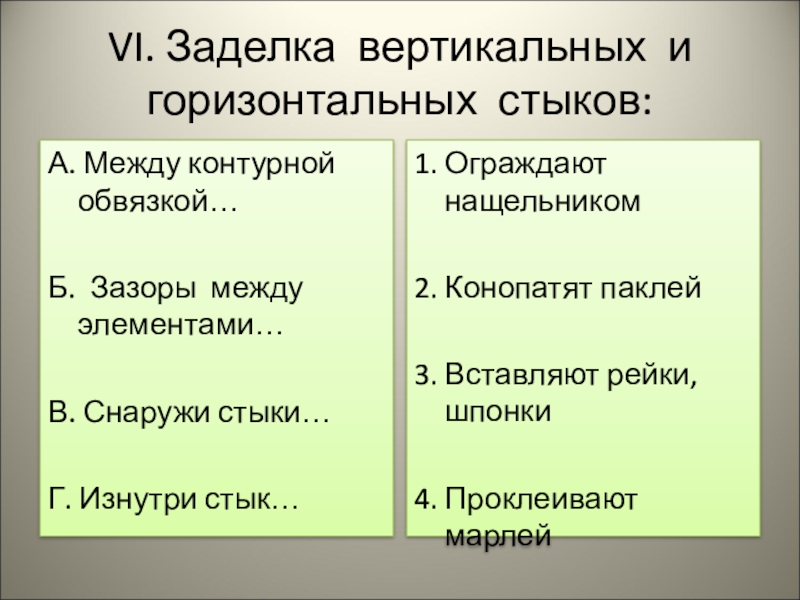

VI. Заделка вертикальных и горизонтальных стыков:
А. Между контурной обвязкой…
Б. Зазоры между
элементами…
В. Снаружи стыки…
Г. Изнутри стык…
В. Снаружи стыки…
Г. Изнутри стык…
1. Ограждают нащельником
2. Конопатят паклей
3. Вставляют рейки, шпонки
4. Проклеивают марлей

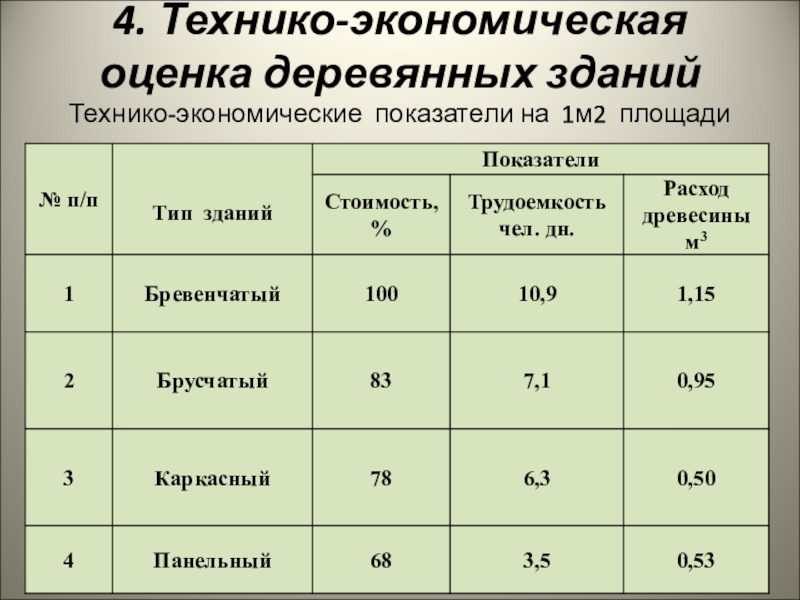

Слайд 364. Технико-экономическая оценка деревянных зданий
Технико-экономические показатели на 1м2 площади
Слайд 39

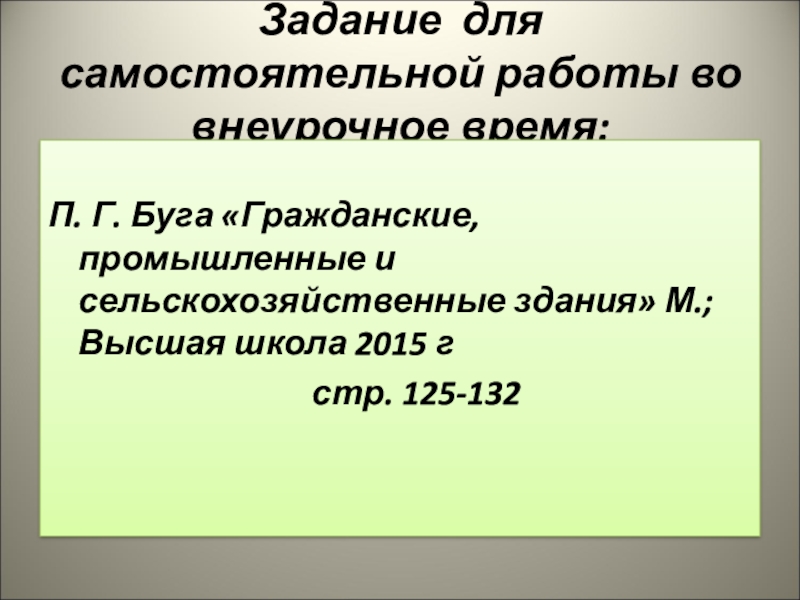

Задание для самостоятельной работы во внеурочное время:
П. Г. Буга «Гражданские,
промышленные и сельскохозяйственные здания» М.; Высшая школа 2015 г
стр. 125-132
стр. 125-132
