Презентация, доклад Печать чертежа детали Корпус. К графической работе №4. Черчение 8 класс. Часть 3

класс.

По заданным видам постройте третий вид детали в масштабе 1:1. Выделите
цветными карандашами проекции грани К. Найдите на всех видах проекции
ребра АВ и вершины С.
2. По трем видам чертежа постройте изометрическое изображение предмета
в масштабе 1:1. На наглядном изображении раскрасьте (цветными карандашами) грань К, ребро АВ и вершину С. КОРПУС. СТАЛЬ.

ЗВЯ

КОМПАС-3D LT V10

работе с устройствами вывода (принтерами и
плоттерами).

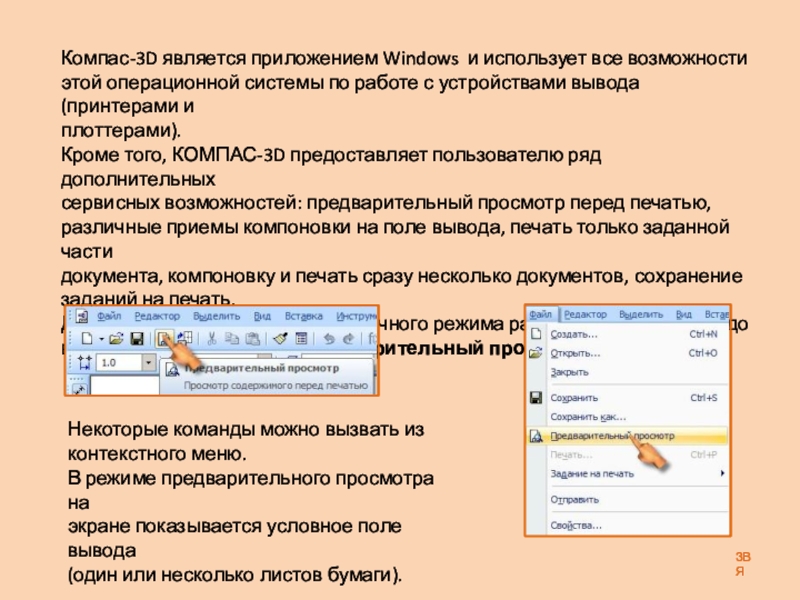

Кроме того, КОМПАС-3D предоставляет пользователю ряд дополнительных
сервисных возможностей: предварительный просмотр перед печатью,
различные приемы компоновки на поле вывода, печать только заданной части
документа, компоновку и печать сразу несколько документов, сохранение
заданий на печать.
Для перехода в этот режим из обычного режима работы КОМПАС-3D надо
вызвать команду Файл – Предварительный просмотр.

Некоторые команды можно вызвать из
контекстного меню.
В режиме предварительного просмотра на
экране показывается условное поле вывода
(один или несколько листов бумаги).

размещение которого
на поле вывода
производится в данный
момент, считается
текущим.

Он отображается заключенным в габаритную рамку зеленого цвета.

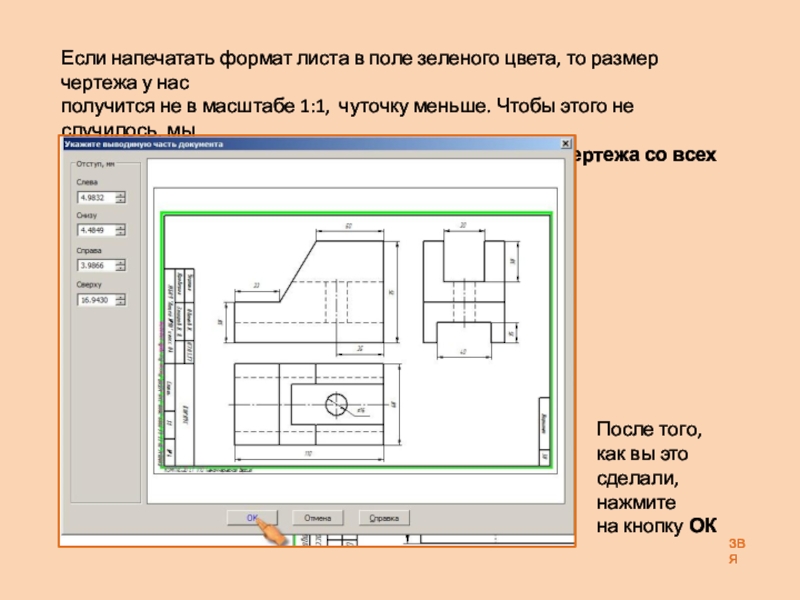

у нас
получится не в масштабе 1:1, чуточку меньше. Чтобы этого не случилось, мы
должны перетащить зеленую рамку ближе к рамке чертежа со всех сторон.

После того,
как вы это сделали,
нажмите
на кнопку ОК

ниже на рисунке.

ЗВЯ

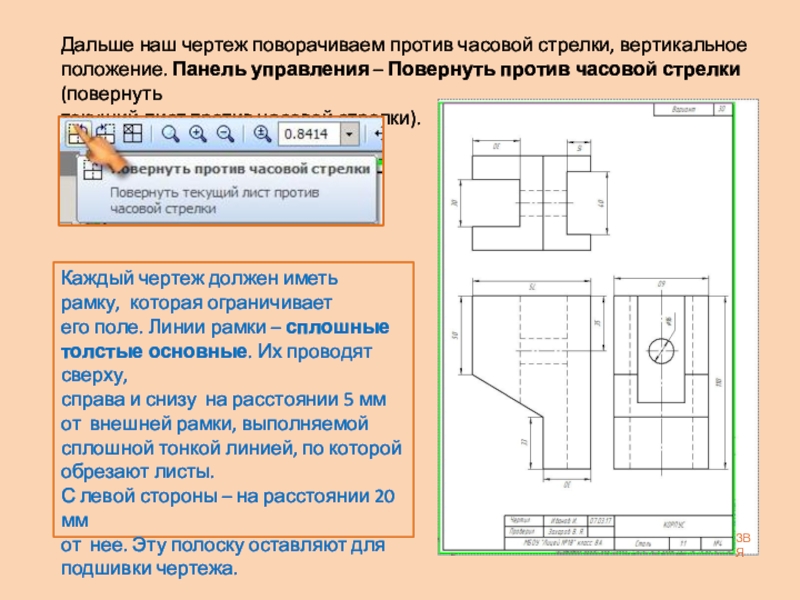

Повернуть против часовой стрелки (повернуть
текущий лист против часовой стрелки).

ЗВЯ

Каждый чертеж должен иметь
рамку, которая ограничивает
его поле. Линии рамки – сплошные
толстые основные. Их проводят сверху,
справа и снизу на расстоянии 5 мм
от внешней рамки, выполняемой
сплошной тонкой линией, по которой
обрезают листы.

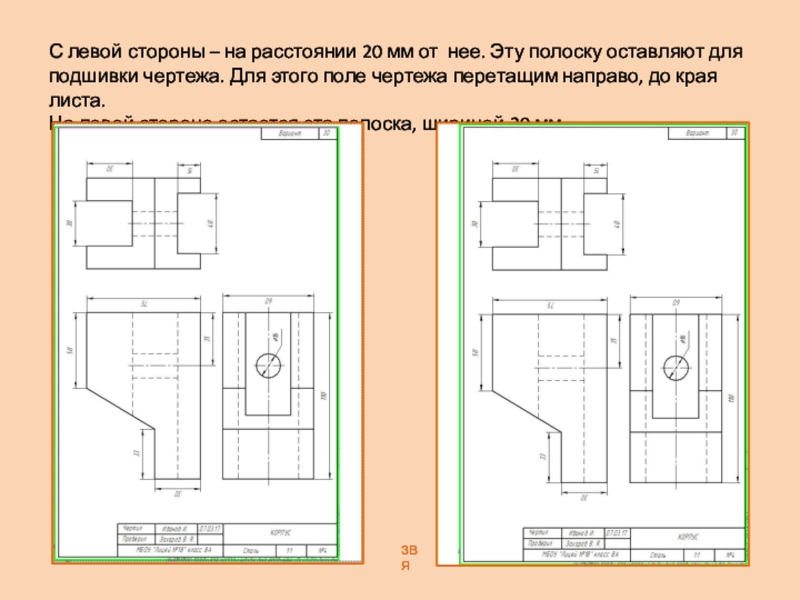

С левой стороны – на расстоянии 20 мм
от нее. Эту полоску оставляют для
подшивки чертежа.

полоску оставляют для
подшивки чертежа. Для этого поле чертежа перетащим направо, до края листа.
На левой стороне остается эта полоска, шириной 20 мм.

Если чертеж надо сохранить
на печать, вызываем команду
Файл – Сохранить задание
на печать… в режиме
предварительного просмотра. На
экране появится стандартный
диалог сохранения файла. Введите
имя файла и нажмите Сохранить.
По умолчанию файлу задания
присваивается имя «Задание на
печать».

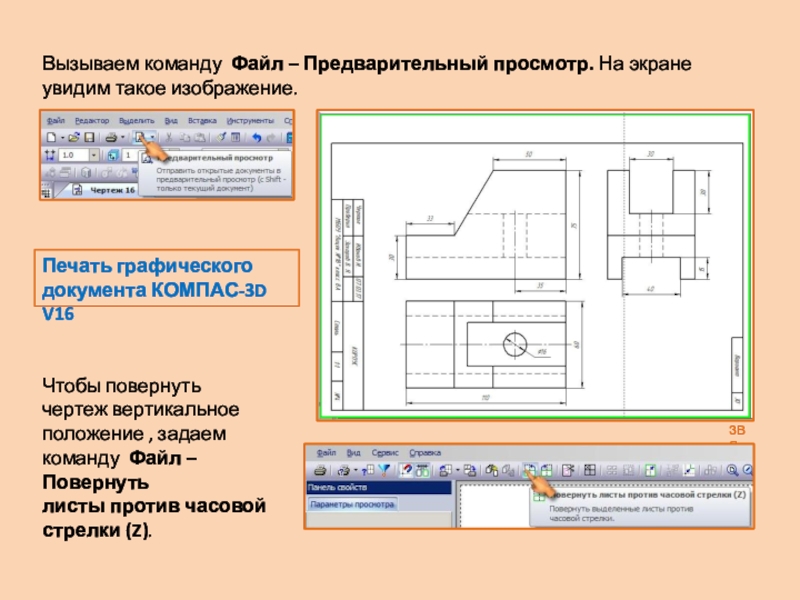

экране увидим такое изображение.

Чтобы повернуть
чертеж вертикальное
положение , задаем
команду Файл – Повернуть
листы против часовой
стрелки (Z).

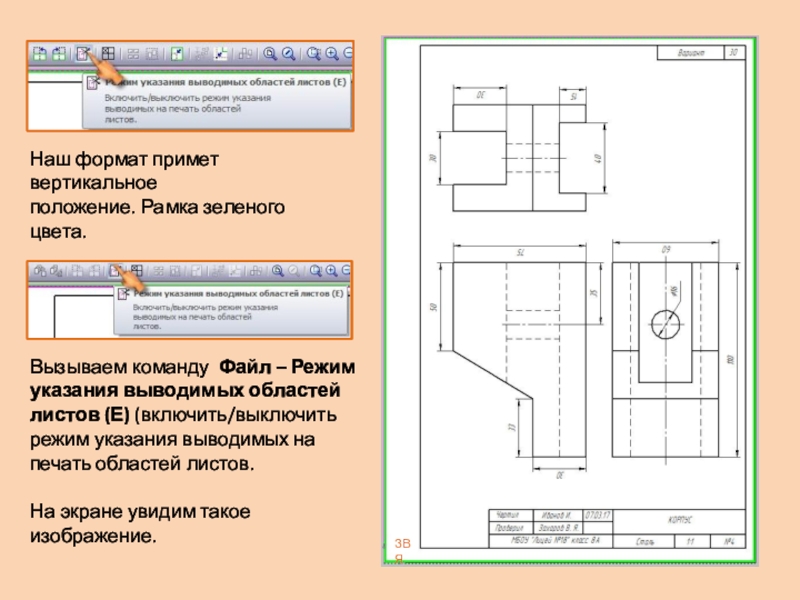

Режим указания выводимых областей
листов (Е) (включить/выключить
режим указания выводимых на
печать областей листов.

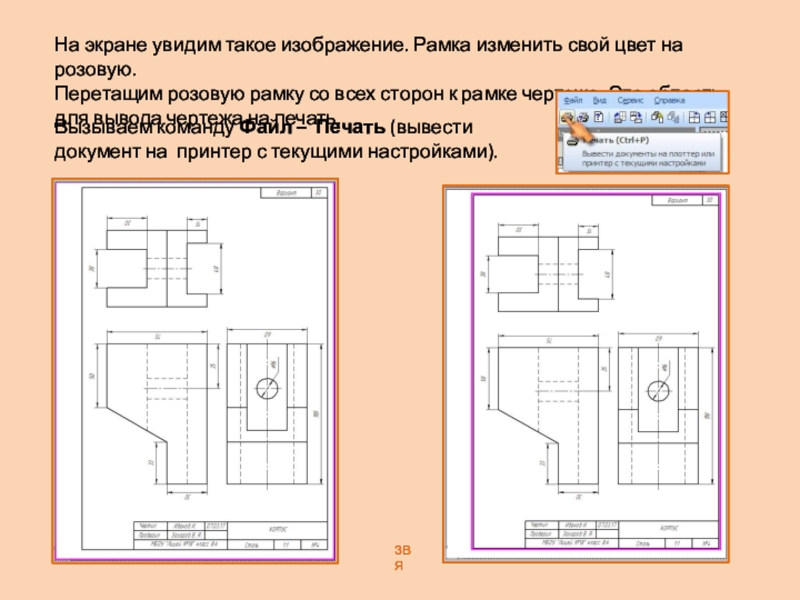

На экране увидим такое изображение.

розовую рамку со всех сторон к рамке чертежа. Эта область для вывода чертежа на печать.

Вызываем команду Файл – Печать (вывести документ на принтер с текущими настройками).
