Презентация, доклад Параллельный колебательный контур. Резонанс.Добротность, характ. сопротивление, катушка связи, автотрансф. включение
Содержание
- 1. Презентация Параллельный колебательный контур. Резонанс.Добротность, характ. сопротивление, катушка связи, автотрансф. включение
- 2. Если источник сигнала подключен параллельно элементам L и С, то контур называется параллельным.
- 3. С учетом потерь, даже при резонансе (XL =
- 4. Если частоту сигнала изменить в сторону увеличения,
- 5. В параллельном контуре как и в последовательном условием резонанса является равенства реактивных сопротивлений.XL = ХC
- 6. Следовательно для параллельного контура остаются такие выражения для f0, волнового сопротивления и добротности.
- 7. Слайд 7
- 8. где ω0- резонансная угловая частотаƒ0 -
- 9. Добротность Q колебательной системыгде N – число полных колебаний, совершаемых системой за время затухания

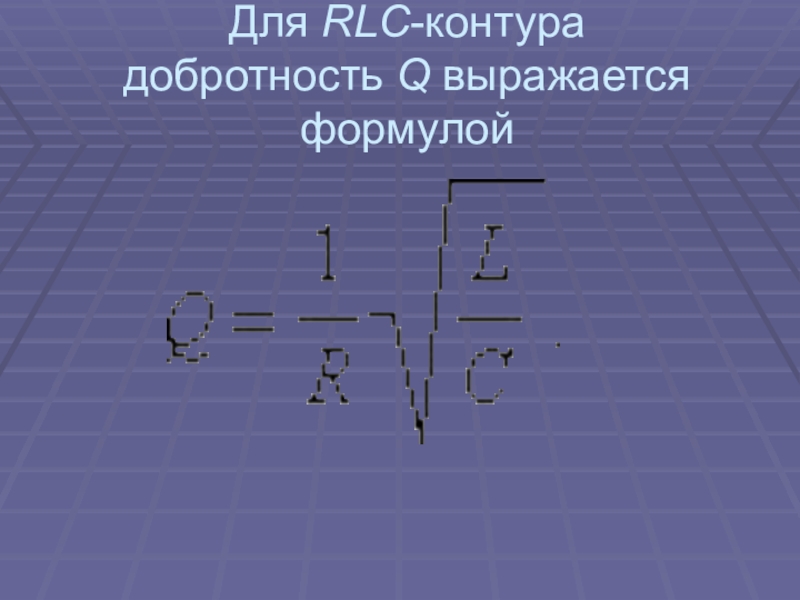

- 10. Для RLC-контура добротность Q выражается формулой

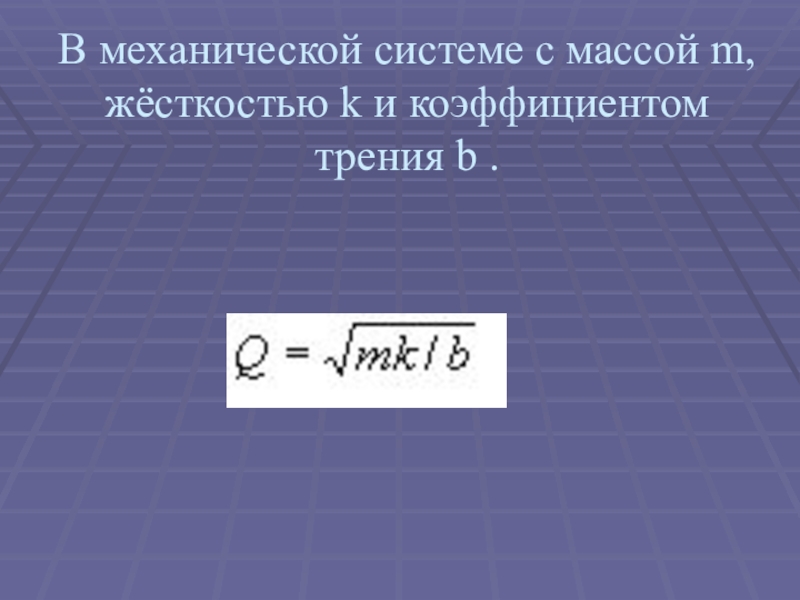

- 11. В механической системе с массой m, жёсткостью k и коэффициентом трения b .

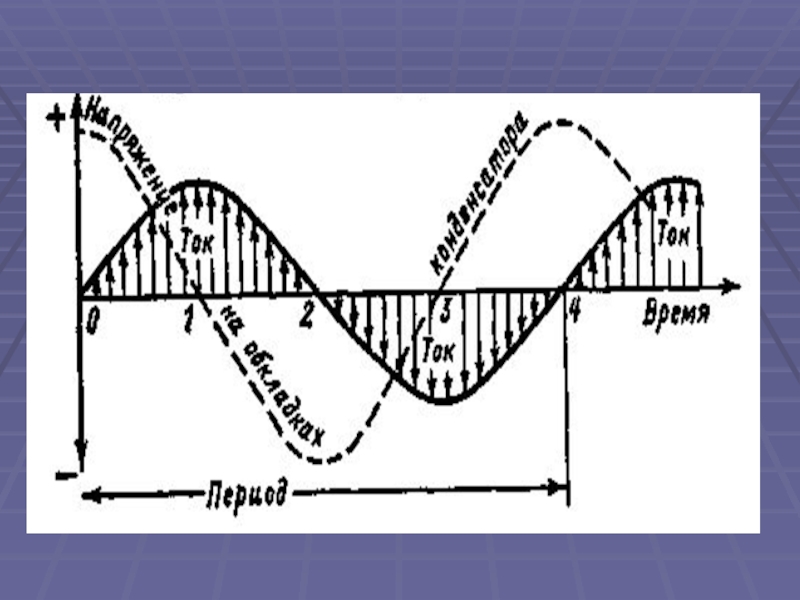

- 12. Частота свободных колебаний является частотой резонанса контура,
Если источник сигнала подключен параллельно элементам L и С, то контур называется параллельным.

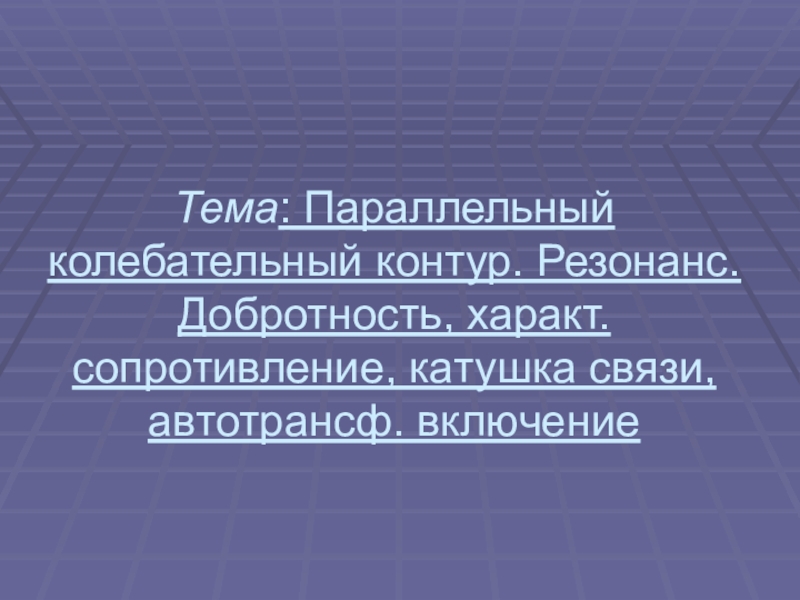

Слайд 1Тема: Параллельный колебательный контур. Резонанс.Добротность, характ. сопротивление, катушка связи, автотрансф. включение

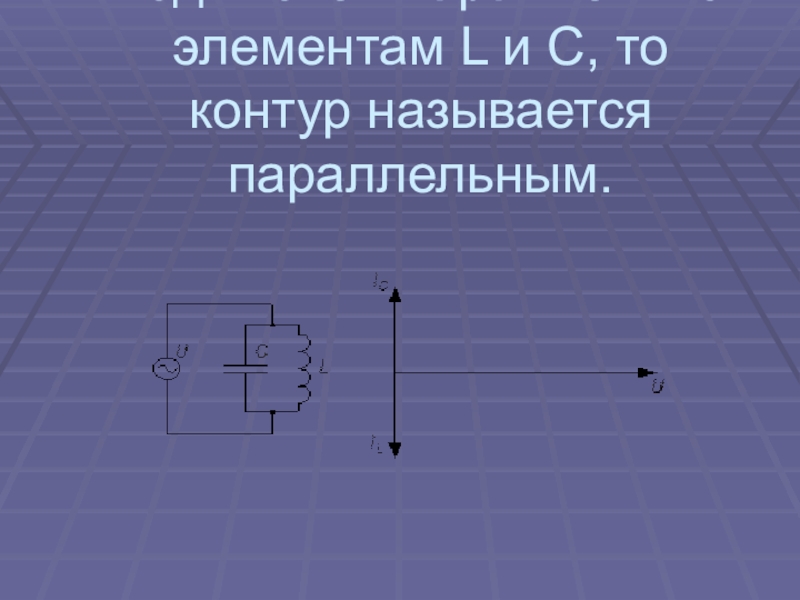

Слайд 2Если источник сигнала подключен параллельно элементам L и С, то контур
называется параллельным.

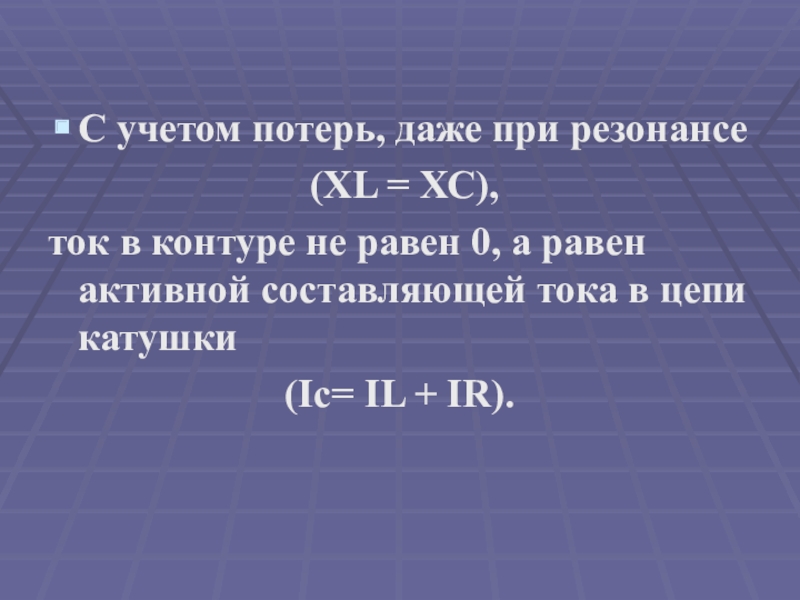

Слайд 3С учетом потерь, даже при резонансе
(XL = ХС),
ток в контуре не
равен 0, а равен активной составляющей тока в цепи катушки
(Iс= IL + IR).
(Iс= IL + IR).

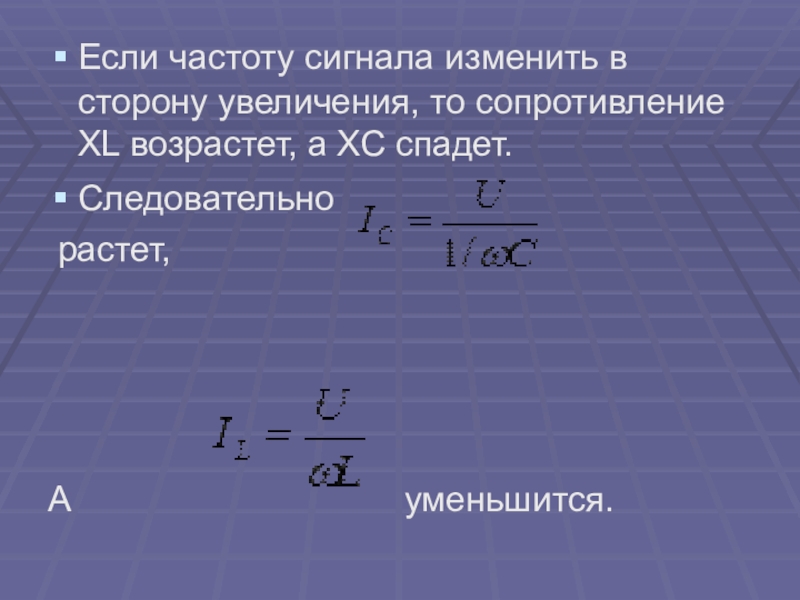

Слайд 4Если частоту сигнала изменить в сторону увеличения, то сопротивление XL возрастет, а
ХС спадет.
Следовательно
растет,
A уменьшится.
Следовательно
растет,
A уменьшится.

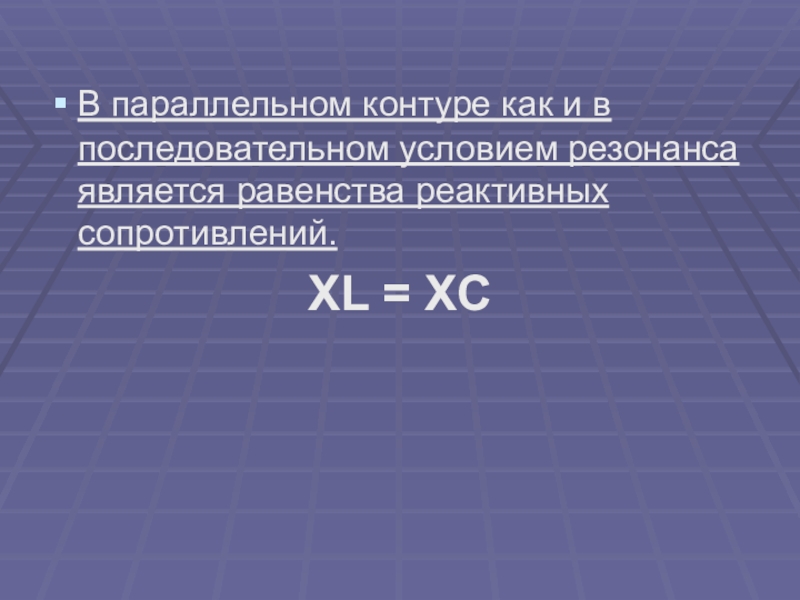

Слайд 5В параллельном контуре как и в последовательном условием резонанса является равенства
реактивных сопротивлений.
XL = ХC
XL = ХC

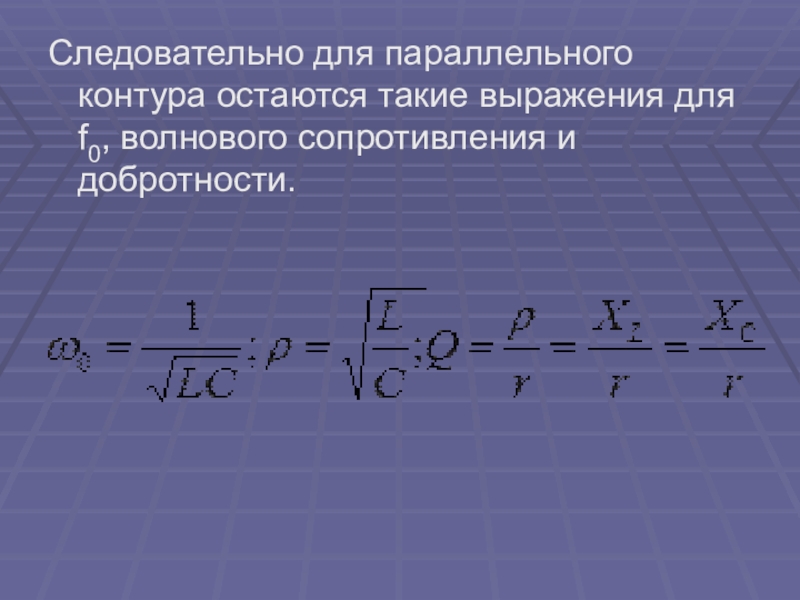

Слайд 6Следовательно для параллельного контура остаются такие выражения для f0, волнового сопротивления
и добротности.

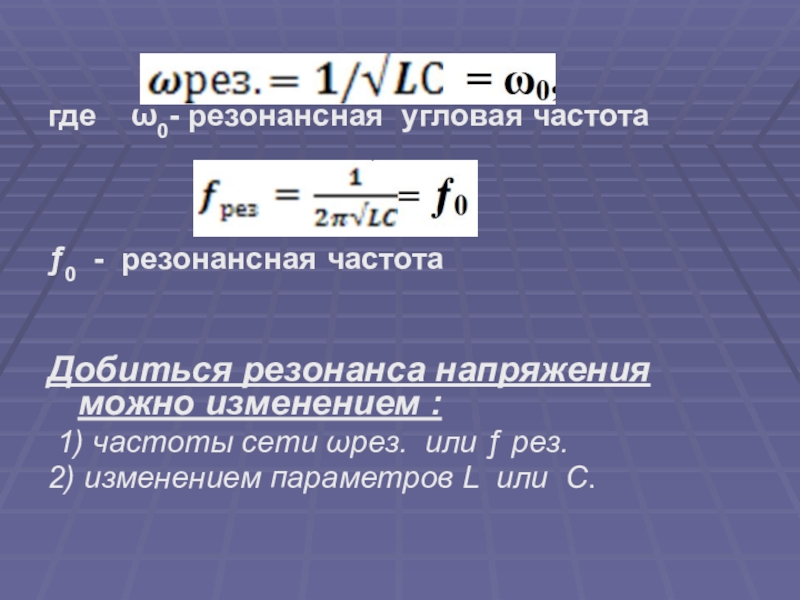

Слайд 8
где ω0- резонансная угловая частота
ƒ0 - резонансная частота
Добиться резонанса напряжения
можно изменением :
1) частоты сети ωрез. или ƒ рез.
2) изменением параметров L или С.
1) частоты сети ωрез. или ƒ рез.
2) изменением параметров L или С.

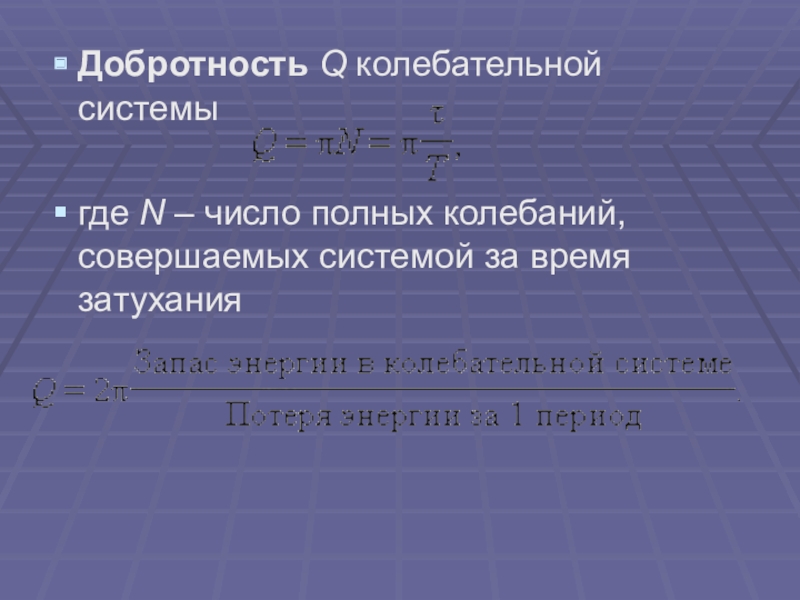

Слайд 9Добротность Q колебательной системы
где N – число полных колебаний, совершаемых системой за время затухания

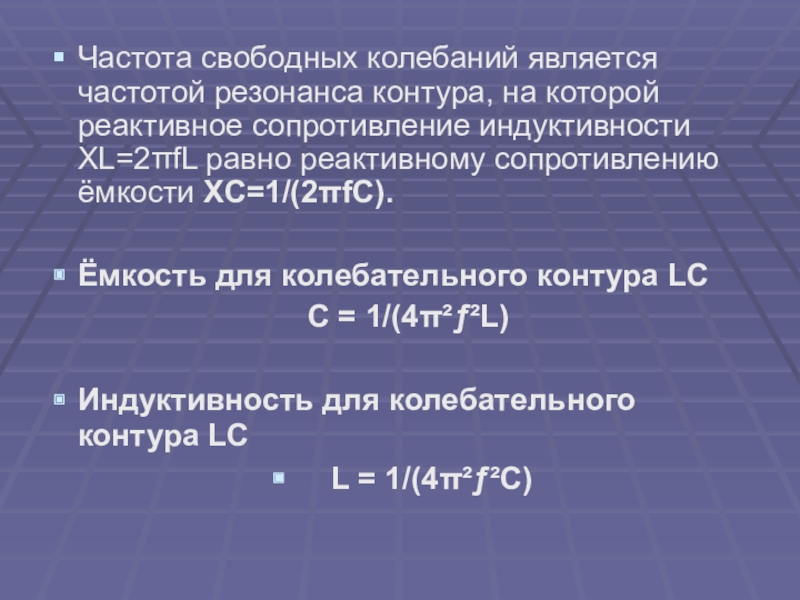

Слайд 12Частота свободных колебаний является частотой резонанса контура, на которой реактивное сопротивление
индуктивности XL=2πfL равно реактивному сопротивлению ёмкости XC=1/(2πfC).
Ёмкость для колебательного контура LC
C = 1/(4𲃲L)
Индуктивность для колебательного контура LC
L = 1/(4𲃲C)
Ёмкость для колебательного контура LC
C = 1/(4𲃲L)
Индуктивность для колебательного контура LC
L = 1/(4𲃲C)
