Презентация, доклад открытого урока по гидравлике на тему Методика определения уровня вводы в реке
Содержание
- 1. Презентация открытого урока по гидравлике на тему Методика определения уровня вводы в реке
- 2. Цель занятия: Сформировать у обучающихся знания о
- 3. Обеспечение:интерактивная доска;проектор;слайд-презентация, видеоролик, курс лекций;рабочая тетрадь;учебная карта местности;таблица экспликации затапливаемой территории;калькулятор;ведомость самоконтроля.
- 4. План урока:Понятие «Уровень воды в реке»Разновидности уровней
- 5. Уровень воды в реке – высота поверхности
- 6. Разновидности уровней водыМноголетниеГодовыеСезонныеСуточныеЧасовые
- 7. Водомерные посты по длительности применения бывают:постоянного типавременного типа
- 8. По конструкции водомерные устройства подразделяются на следующие типы:реечныесвайныереечно-свайныепередаточныеавтоматические дистанционные уровнемеры

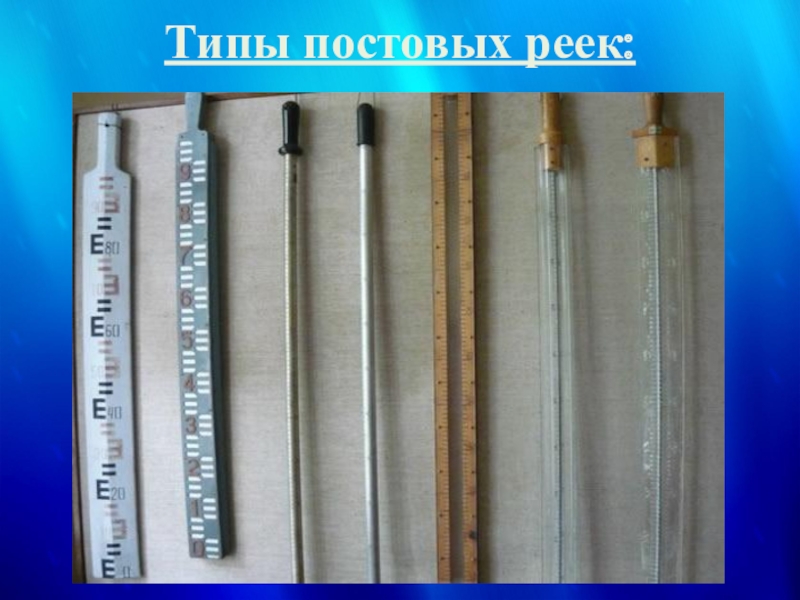

- 9. Типы постовых реек:

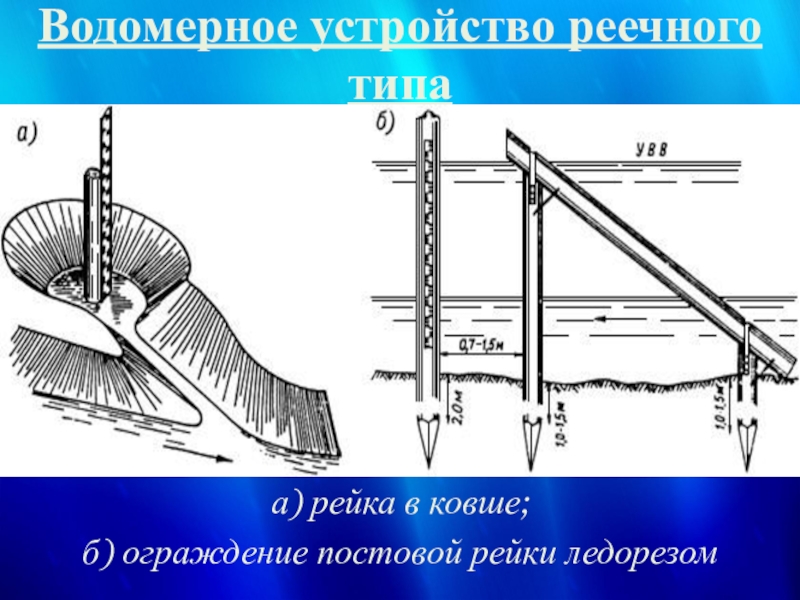

- 10. Водомерное устройство реечного типаа) рейка в ковше; б) ограждение постовой рейки ледорезом
- 11. Схема установки наклонной рейки1 - упор из
- 12. Реечные водомерные посты

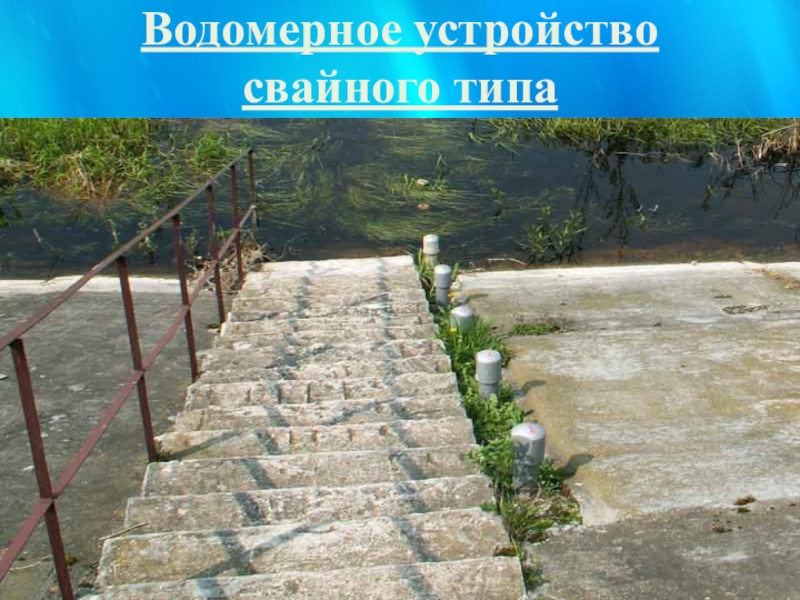

- 13. Водомерное устройство свайного типа
- 14. Схема передаточного поста (метка на мосту)1
- 15. Схема самописца берегового типа:1 - измерительный
- 16. Озерные водомерные посты
- 17. Порядок составления экспликации затопленной территории:По карте местности

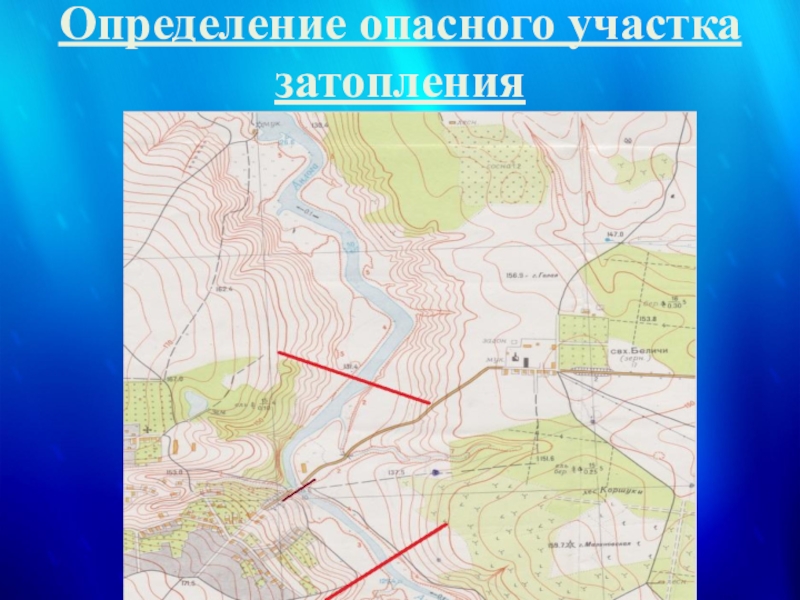

- 18. Определение опасного участка затопления
- 19. Данные уровней воды за 4 года наблюдений за
- 20. Характеристика реки: Направление течения: с юга на
- 21. Определения уклона реки:. где Н верх –
- 22. Определение превышения:где i – уклон реки, ‰Lсеч
- 23. Определение отметки уровня воды в расчетном сечении:Н

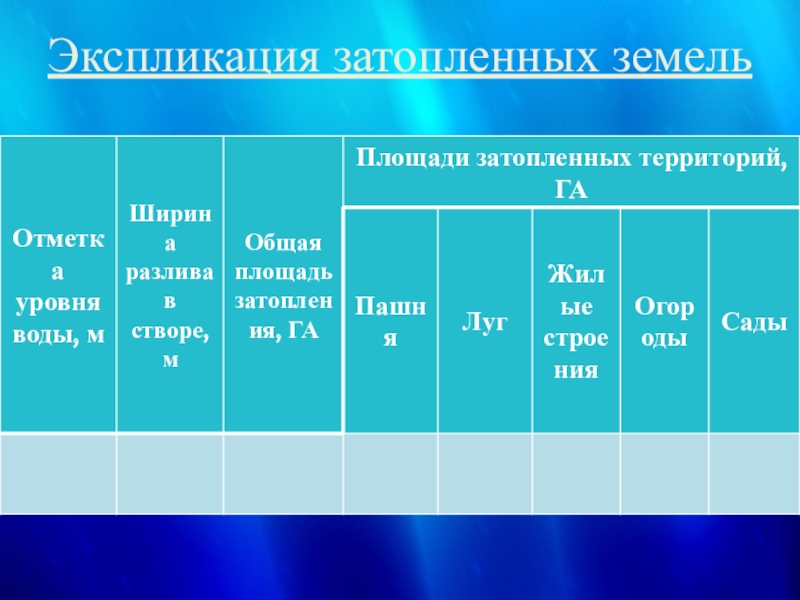

- 24. Экспликация затопленных земель

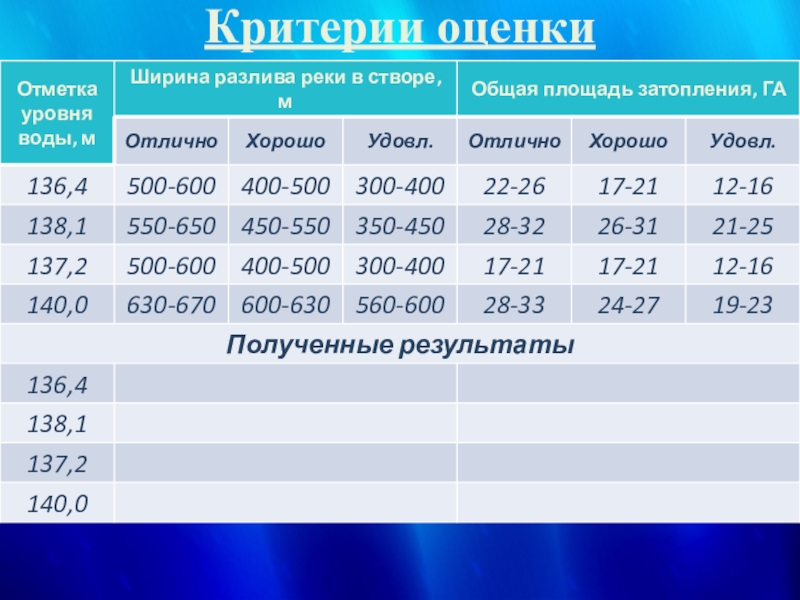

- 25. Критерии оценки

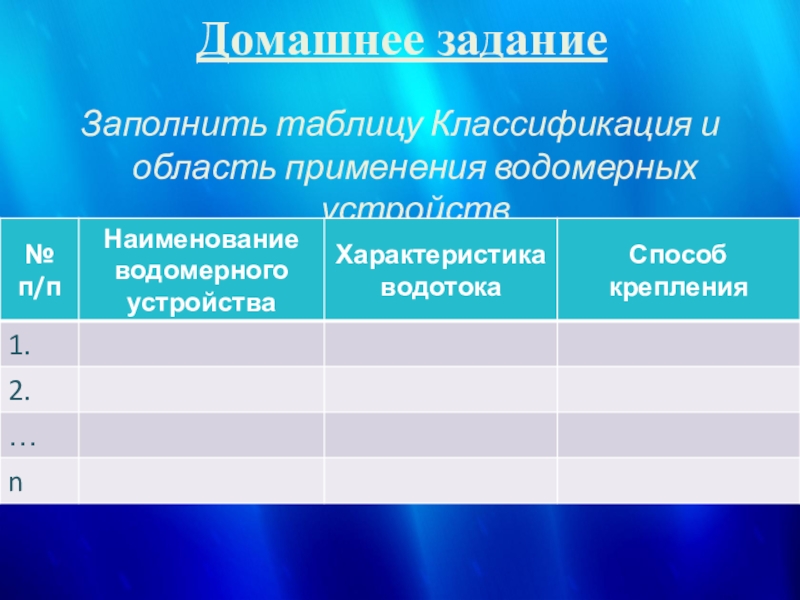

- 26. Домашнее заданиеЗаполнить таблицу Классификация и область применения водомерных устройств
- 27. Список литературы и источниковОсновная:Ухин, Б.В. Гидравлика [Текст]:
- 28. Спасибо за урок!!!
Цель занятия: Сформировать у обучающихся знания о методике определения уровня воды в реке Задачи:Образовательная - сформировать у обучающихся знания о методике определения уровня воды в реке путем выполнения экспликации затапливаемых территорийВоспитательная – воспитывать у обучающихся
Слайд 1План урока по дисциплине «Гидравлика, гидрология, гидрометрия» тема: Методика определения уровня воды
Слайд 2Цель занятия:
Сформировать у обучающихся знания о методике определения уровня воды
в реке
Задачи:
Образовательная - сформировать у обучающихся знания о методике определения уровня воды в реке путем выполнения экспликации затапливаемых территорий
Воспитательная – воспитывать у обучающихся инициативу, интерес к своей профессии
Развивающая - развивать у обучающихся аналитическое мышление, память, внимание
Задачи:
Образовательная - сформировать у обучающихся знания о методике определения уровня воды в реке путем выполнения экспликации затапливаемых территорий
Воспитательная – воспитывать у обучающихся инициативу, интерес к своей профессии
Развивающая - развивать у обучающихся аналитическое мышление, память, внимание
Слайд 3Обеспечение:
интерактивная доска;
проектор;
слайд-презентация,
видеоролик,
курс лекций;
рабочая тетрадь;
учебная карта местности;
таблица экспликации затапливаемой территории;
калькулятор;
ведомость
самоконтроля.
Слайд 4План урока:
Понятие «Уровень воды в реке»
Разновидности уровней воды в реке
Приборы и
оборудование для измерения уровня воды в реке
Определение площади затопления долины реки, составление экспликации затопленных территорий
Определение площади затопления долины реки, составление экспликации затопленных территорий

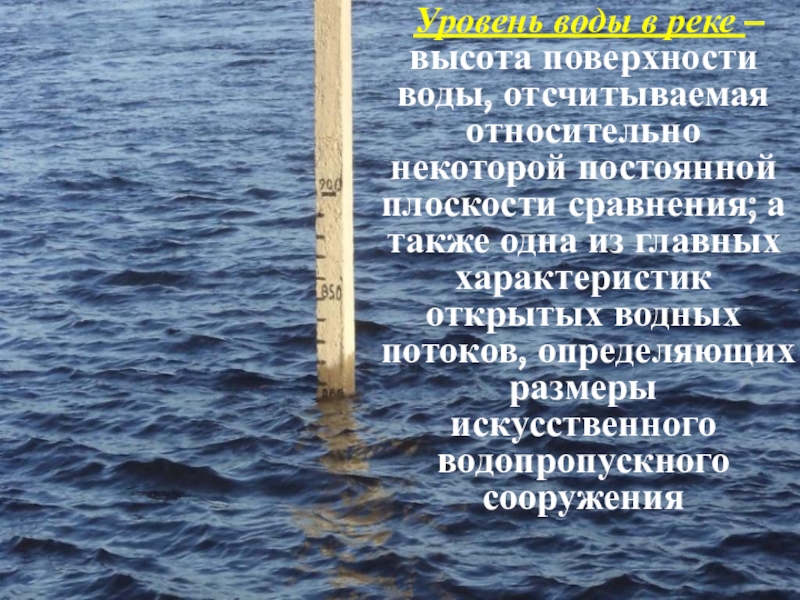

Слайд 5 Уровень воды в реке – высота поверхности воды, отсчитываемая относительно некоторой
постоянной плоскости сравнения; а также одна из главных характеристик открытых водных потоков, определяющих размеры искусственного водопропускного сооружения
Слайд 8По конструкции водомерные устройства подразделяются на следующие типы:
реечные
свайные
реечно-свайные
передаточные
автоматические дистанционные уровнемеры

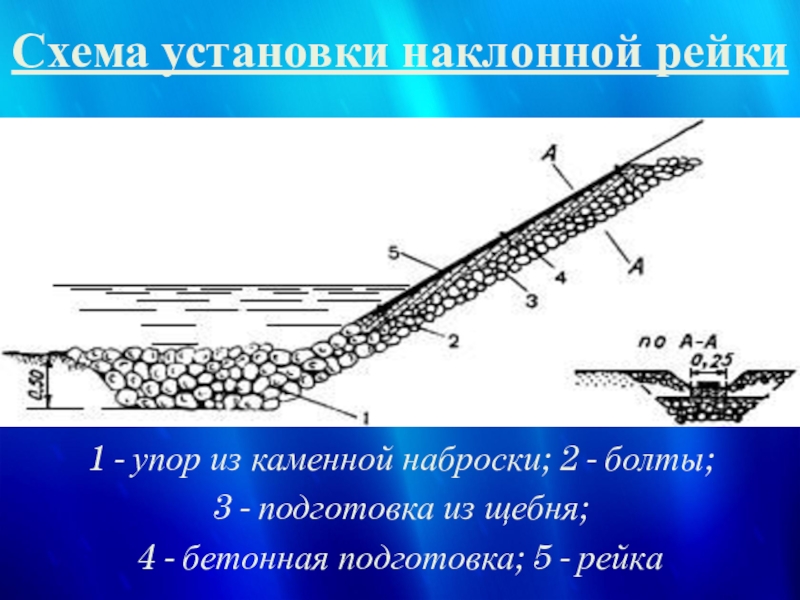

Слайд 11Схема установки наклонной рейки
1 - упор из каменной наброски; 2 -
болты;
3 - подготовка из щебня;
4 - бетонная подготовка; 5 - рейка
3 - подготовка из щебня;
4 - бетонная подготовка; 5 - рейка
Слайд 14Схема передаточного поста
(метка на мосту)
1 - постоянная точка на ферме
моста;
2 - шнур с грузом
2 - шнур с грузом

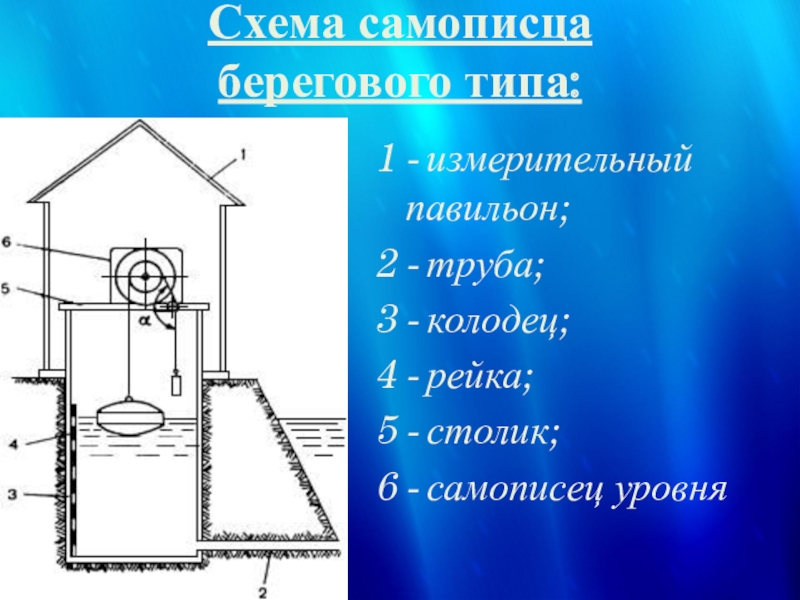

Слайд 15Схема самописца
берегового типа:
1 - измерительный павильон;
2 - труба;
3
- колодец;
4 - рейка;
5 - столик;
6 - самописец уровня
4 - рейка;
5 - столик;
6 - самописец уровня

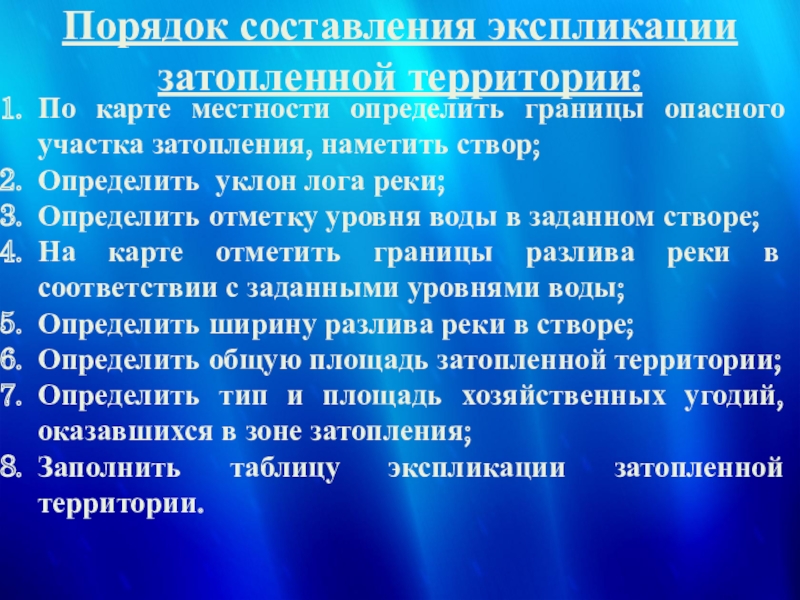

Слайд 17Порядок составления экспликации затопленной территории:
По карте местности определить границы опасного участка
затопления, наметить створ;
Определить уклон лога реки;
Определить отметку уровня воды в заданном створе;
На карте отметить границы разлива реки в соответствии с заданными уровнями воды;
Определить ширину разлива реки в створе;
Определить общую площадь затопленной территории;
Определить тип и площадь хозяйственных угодий, оказавшихся в зоне затопления;
Заполнить таблицу экспликации затопленной территории.
Определить уклон лога реки;
Определить отметку уровня воды в заданном створе;
На карте отметить границы разлива реки в соответствии с заданными уровнями воды;
Определить ширину разлива реки в створе;
Определить общую площадь затопленной территории;
Определить тип и площадь хозяйственных угодий, оказавшихся в зоне затопления;
Заполнить таблицу экспликации затопленной территории.

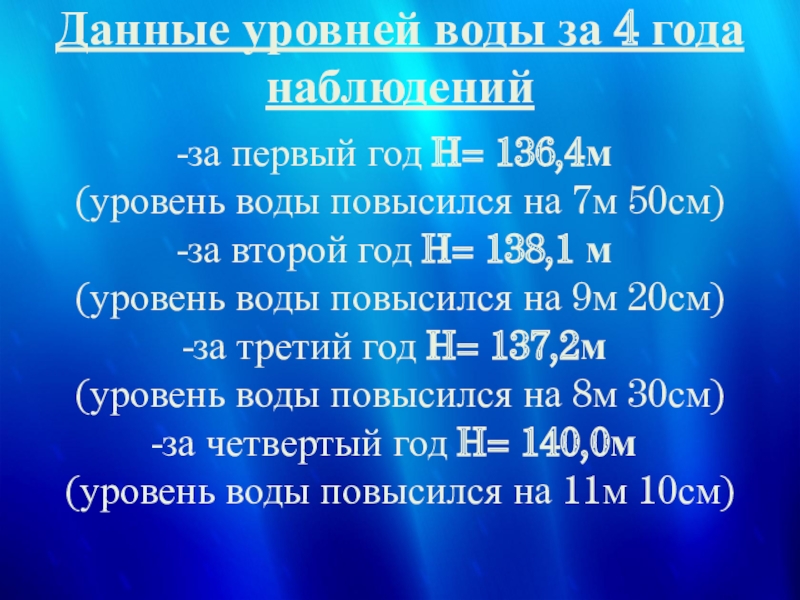

Слайд 19Данные уровней воды за 4 года наблюдений
за первый год H= 136,4м
(уровень воды повысился на 7м 50см)
за второй год H= 138,1 м
(уровень воды повысился на 9м 20см)
за третий год H= 137,2м
(уровень воды повысился на 8м 30см)
за четвертый год H= 140,0м
(уровень воды повысился на 11м 10см)

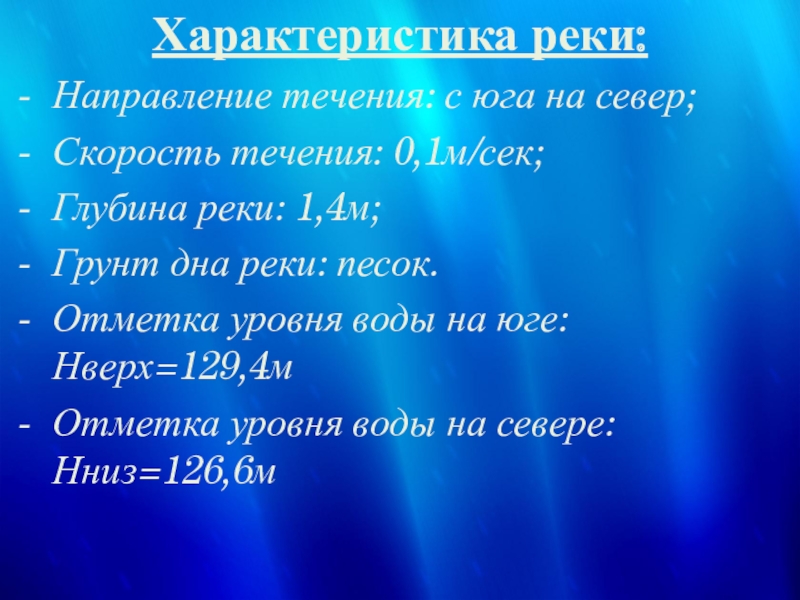

Слайд 20Характеристика реки:
Направление течения: с юга на север;
Скорость течения: 0,1м/сек;
Глубина реки:
1,4м;
Грунт дна реки: песок.
Отметка уровня воды на юге: Нверх=129,4м
Отметка уровня воды на севере: Нниз=126,6м
Грунт дна реки: песок.
Отметка уровня воды на юге: Нверх=129,4м
Отметка уровня воды на севере: Нниз=126,6м
Слайд 21Определения уклона реки:
.
где Н верх – отметка уровня воды в
реке на юге, м
Нниз – отметка уровня воды в реке на севере, м
L – длина реки между известными отметками уровней воды на юге и на севере
Нниз – отметка уровня воды в реке на севере, м
L – длина реки между известными отметками уровней воды на юге и на севере
Слайд 22Определение превышения:
где i – уклон реки, ‰
Lсеч – расстояние от известной
отметки уровня воды на юге до расчетного сечения, м
Слайд 23Определение отметки уровня воды в расчетном сечении:
Н верх – отметка уровня
воды в реке на юге, м
h – превышение между отметками уровня воды на юге и отметкой уровня воды в расчетном сечении, м
h – превышение между отметками уровня воды на юге и отметкой уровня воды в расчетном сечении, м
Слайд 27Список литературы и источников
Основная:
Ухин, Б.В. Гидравлика [Текст]: учебник для СПО/А.А. Гусев.
– М.: Инфра-М, 2015
Парахневич, В.Т. Гидравлика, гидрология, гидрометрия водотоков [Текст]: учебник для ВПО –бакалавриат/В.Т.Парахневич. – М.: Инфра-М, 2015
Дополнительная:
Перевозников, Б.Ф. Дорожно-мостовая гидрология [Текст]: Справочник для инженерно-технических работников, занимающихся визысканиями и проектированием искусственных сооружений на автомобильных и железных дорогах/ Б.Ф.Перевозников, С.М.Бликштейн, М.Л.Соколов [и др.].- М.: «Транспорт», 1983
Парахневич, В.Т. Гидравлика, гидрология, гидрометрия водотоков [Текст]: учебник для ВПО –бакалавриат/В.Т.Парахневич. – М.: Инфра-М, 2015
Дополнительная:
Перевозников, Б.Ф. Дорожно-мостовая гидрология [Текст]: Справочник для инженерно-технических работников, занимающихся визысканиями и проектированием искусственных сооружений на автомобильных и железных дорогах/ Б.Ф.Перевозников, С.М.Бликштейн, М.Л.Соколов [и др.].- М.: «Транспорт», 1983
