Презентация, доклад Отчет по Технологической практике
Содержание
- 1. Презентация Отчет по Технологической практике
- 2. Деталь «Вал» 2 609 110 446 Материал – сталь (ITJ 100)
- 3. Деталь «Вал» является составной частью электродрели GSB

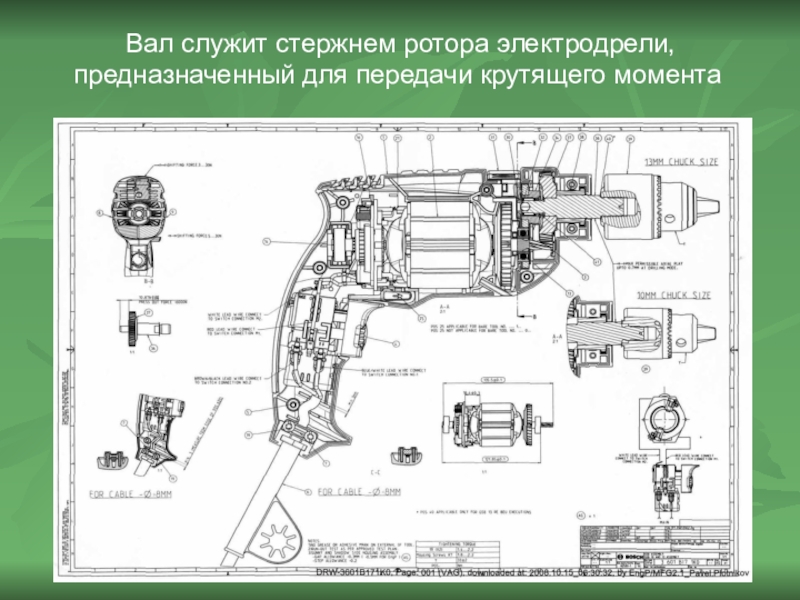

- 4. Вал служит стержнем ротора электродрели,предназначенный для передачи крутящего момента

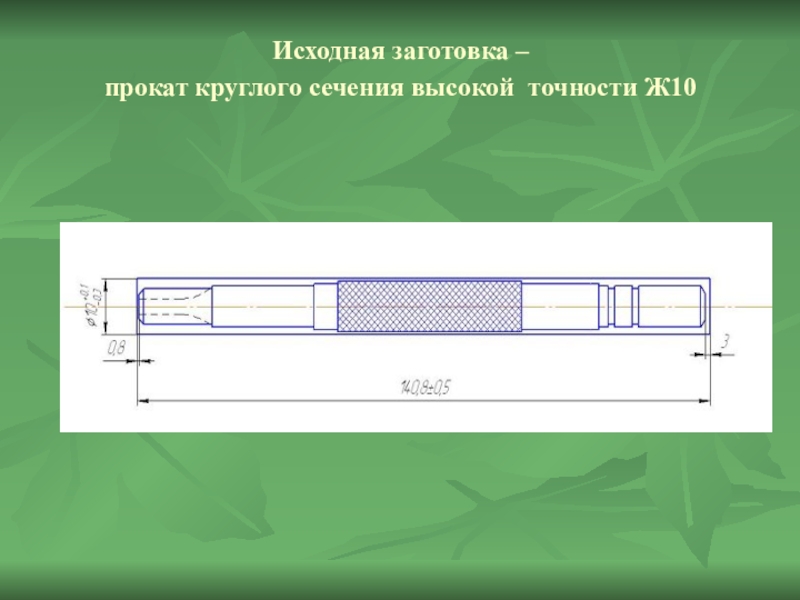

- 5. Исходная заготовка – прокат круглого сечения высокой точности Ж10

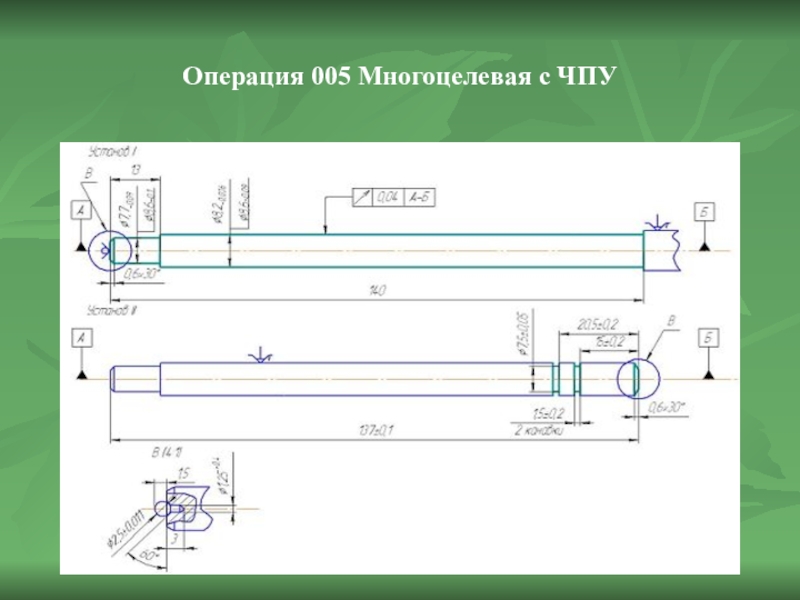

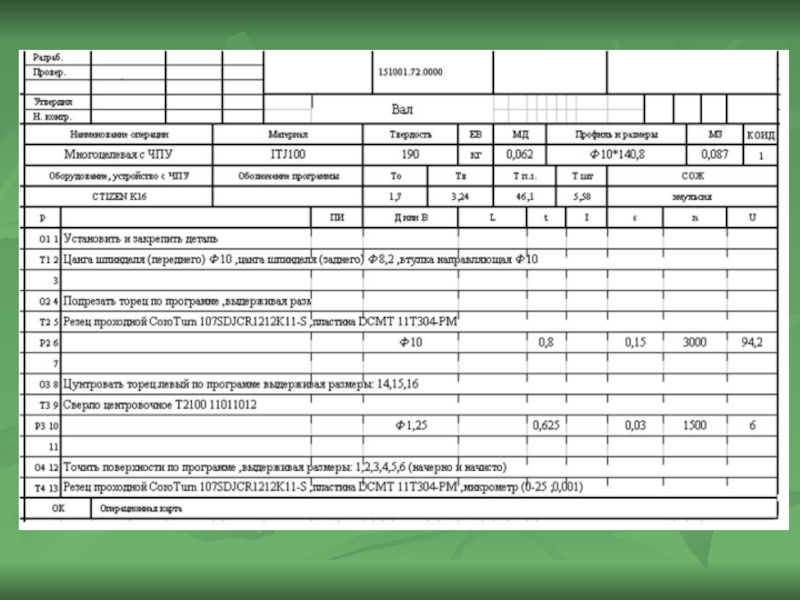

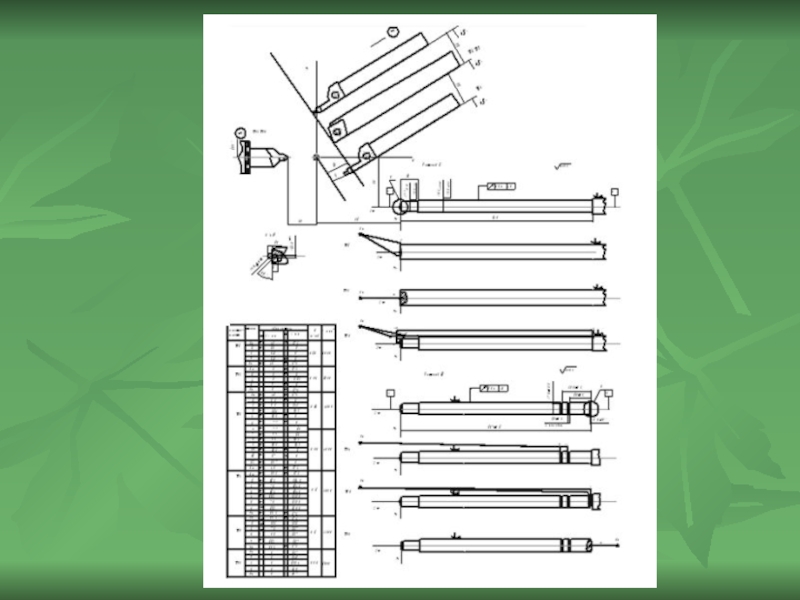

- 6. Операция 005 Многоцелевая с ЧПУ
- 7. Слайд 7
- 8. Слайд 8
- 9. Слайд 9
- 10. Обработка производится на обрабатывающем центре с ЧПУ

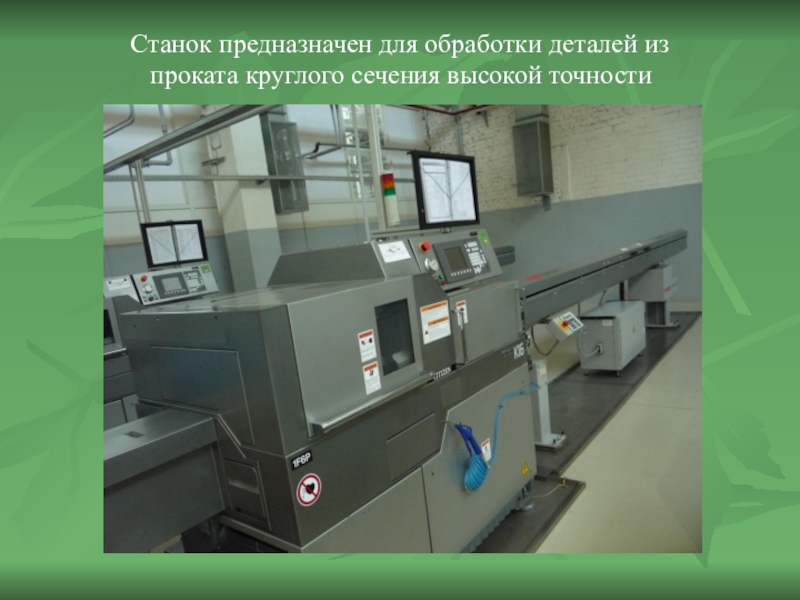

- 11. Станок предназначен для обработки деталей из проката круглого сечения высокой точности
- 12. В наладке обрабатывающего центра с ЧПУ CITIZEN K16 может быть использовано 17 инструментовТехническая характеристика станка

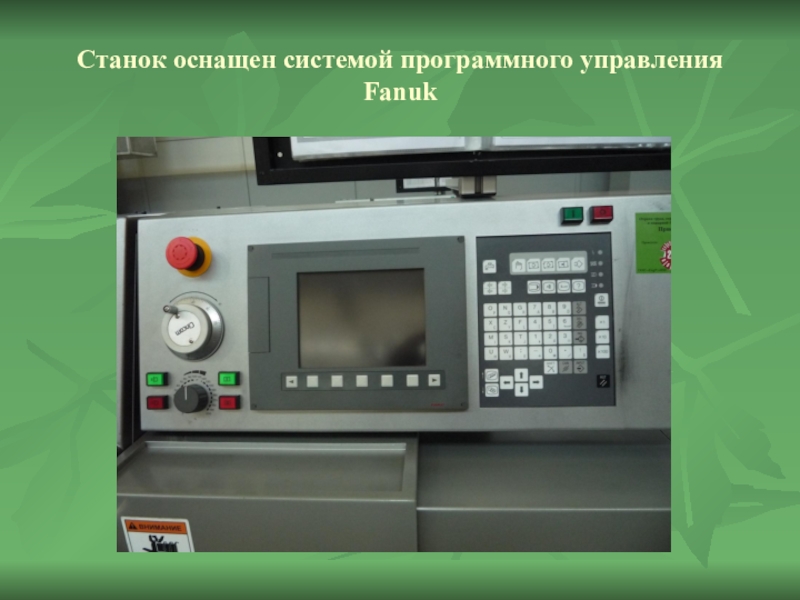

- 13. Станок оснащен системой программного управления Fаnuk
- 14. Установ IЗаготовка базируется по наружной цилиндрической поверхности ø10 в цанговом патроне основного шпинделяЦанга ø10

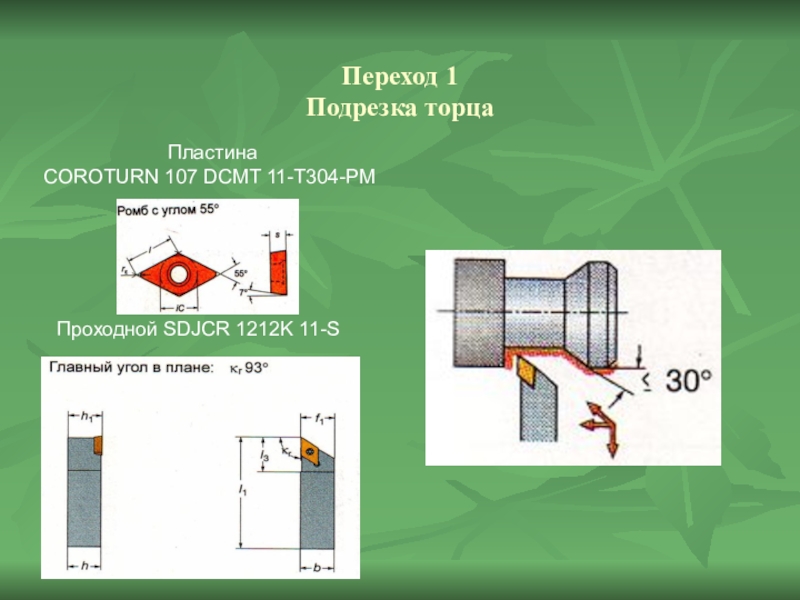

- 15. Переход 1 Подрезка торца Проходной SDJCR 1212K 11-S Пластина COROTURN 107 DCMT 11-Т304-РМ

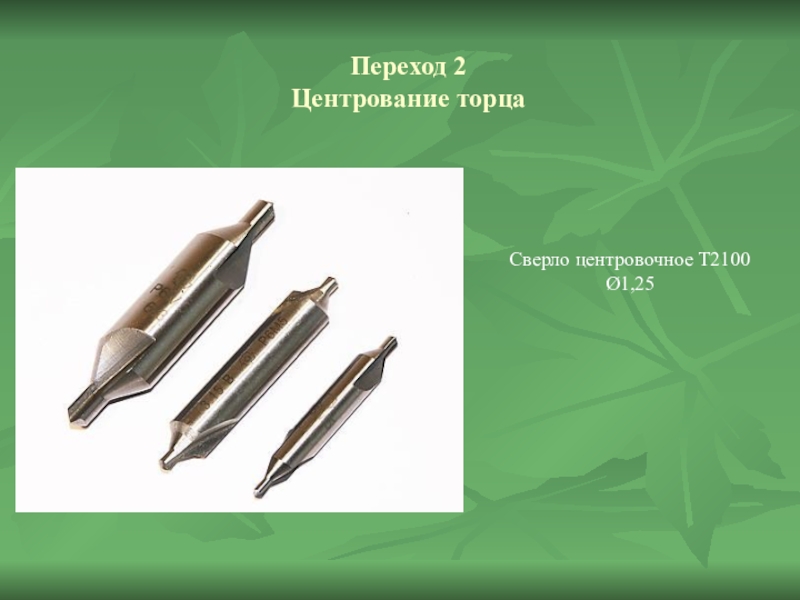

- 16. Переход 2 Центрование торца Сверло центровочное Т2100Ø1,25
- 17. Переход 3 Точение наружных цилиндрических поверхностей
- 18. Установ II Заготовка базируется по наружной

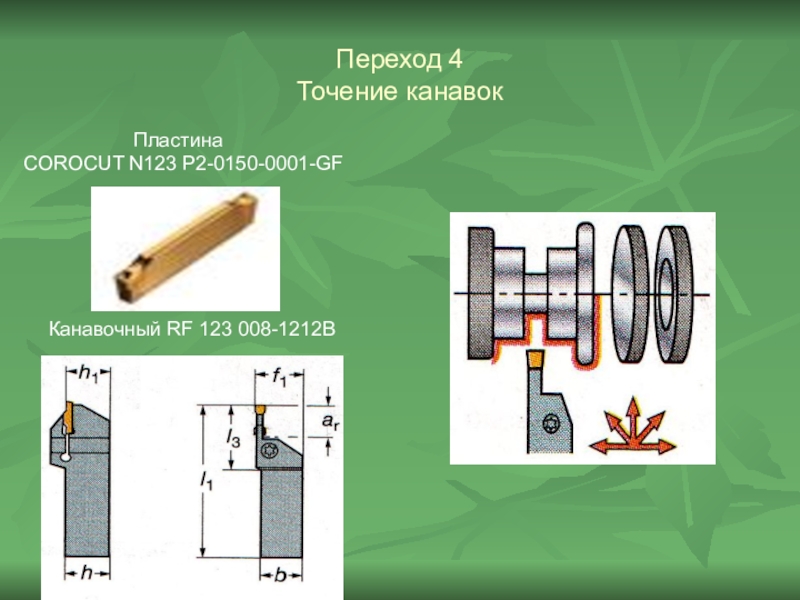

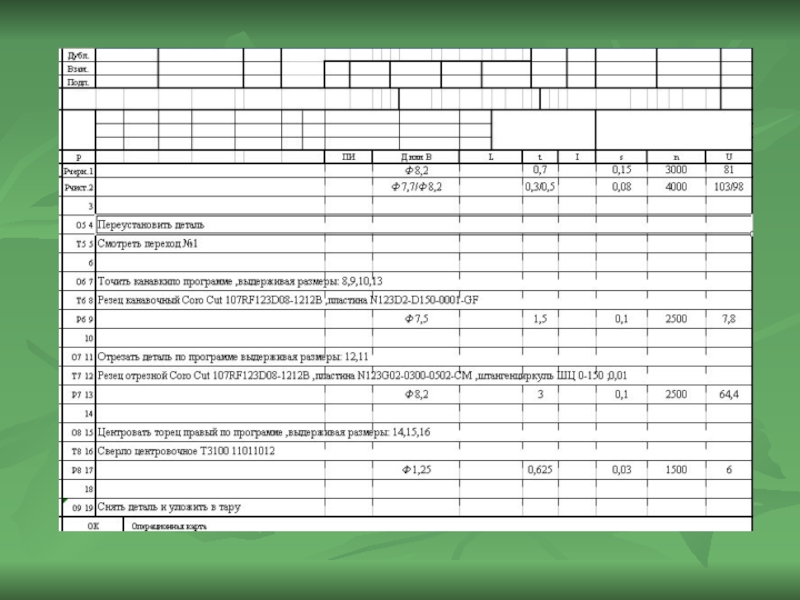

- 19. Переход 4 Точение канавок
- 20. Переход 5 Отрезание детали с точением фаскиПластина COROCUT N123G2-0300-0002-CM Отрезной RF 123 008-1212B
- 21. Переход 6 Центрование торца Сверло центровочное Т2100Ø1,25

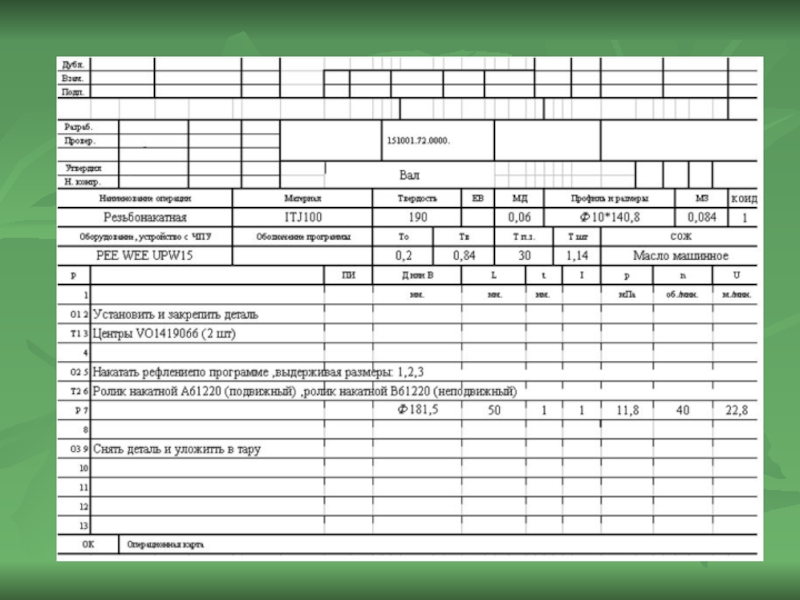

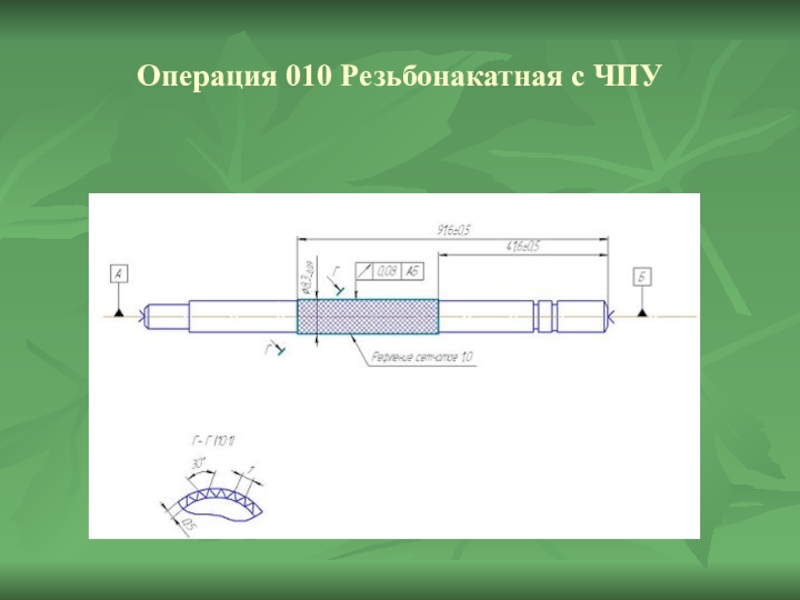

- 22. Операция 010 Резьбонакатная с ЧПУ
- 23. Слайд 23
- 24. Слайд 24
- 25. Накатка сетчатого рифления производится на резьбонакатном станке
- 26. Станок предназначен для накатки наружной метрической резьбы и рифлений

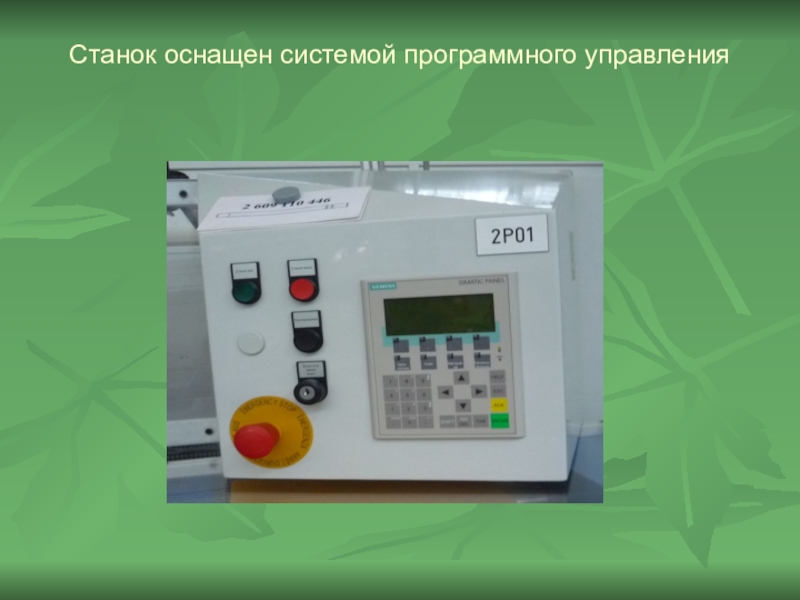

- 27. Станок оснащен системой программного управления
- 28. Заготовка базируется в центрах. Накатка

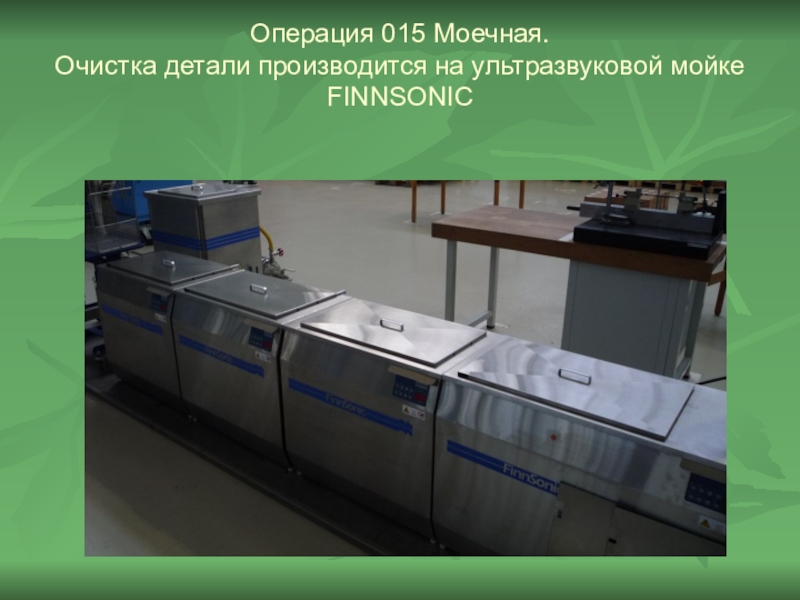

- 29. Операция 015 Моечная. Очистка детали производится на ультразвуковой мойке FINNSONIC

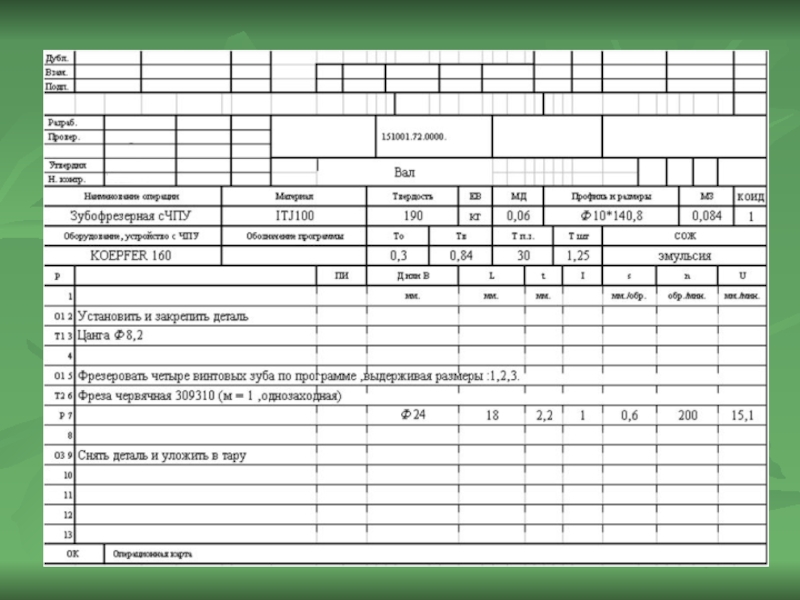

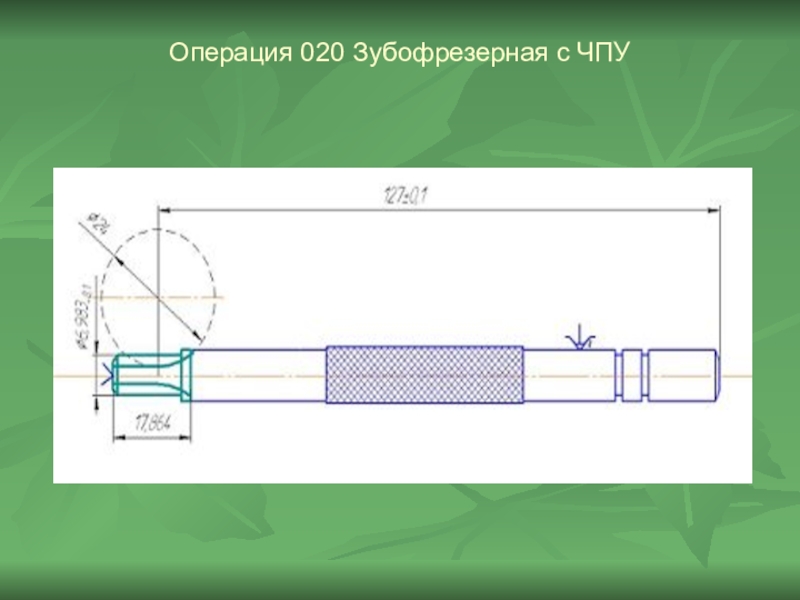

- 30. Операция 020 Зубофрезерная с ЧПУ
- 31. Слайд 31
- 32. Обработка зубьев производится на зубофрезерном станке с

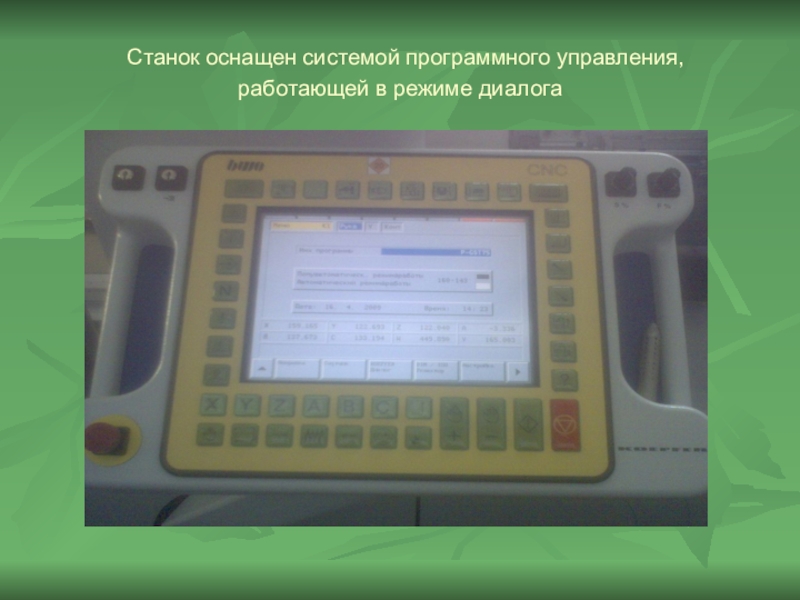

- 33. Станок оснащен системой программного управления, работающей в режиме диалога
- 34. Заготовка базируется в цанговом патроне с поджатием

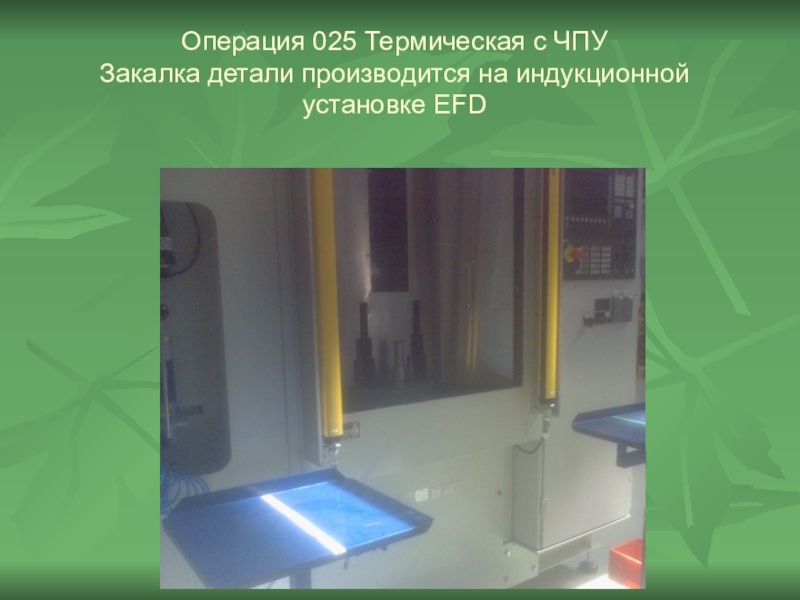

- 35. Операция 025 Термическая с ЧПУ Закалка детали производится на индукционной установке EFD
- 36. Заготовка базируется по наружной поверхности в
- 37. Операция 030 Сушильная Отпуск детали при

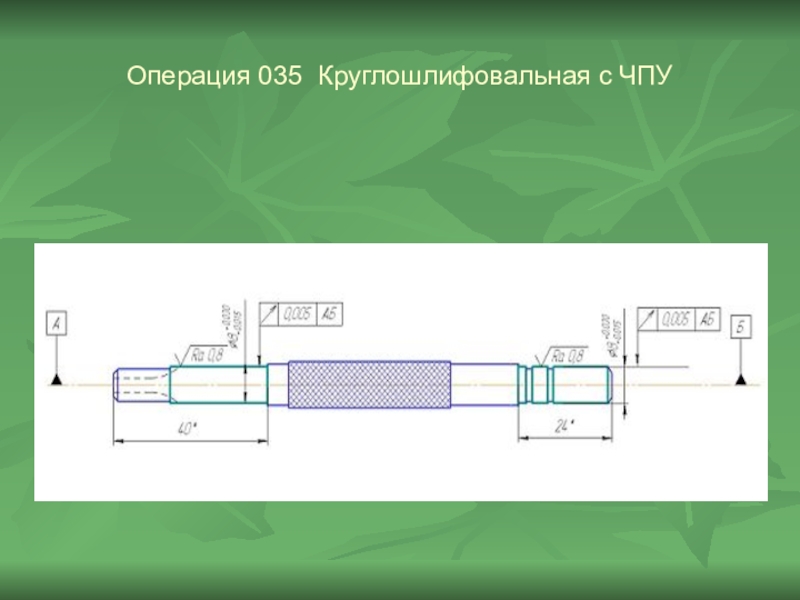

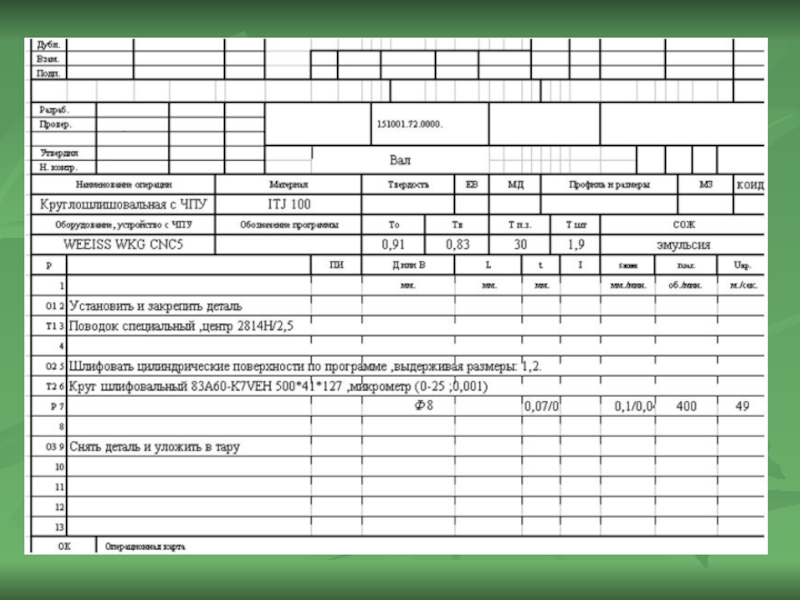

- 38. Операция 035 Круглошлифовальная с ЧПУ
- 39. Слайд 39

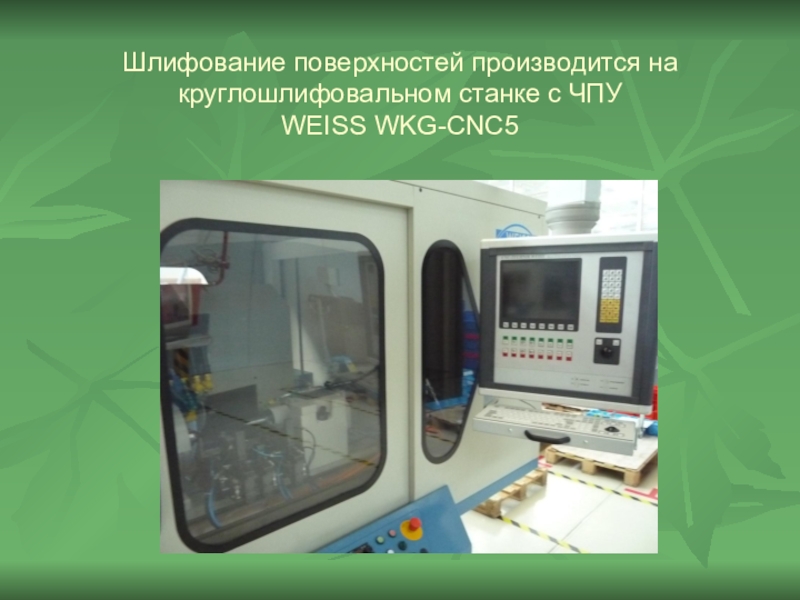

- 40. Шлифование поверхностей производится на круглошлифовальном станке с ЧПУ WЕISS WKG-CNC5

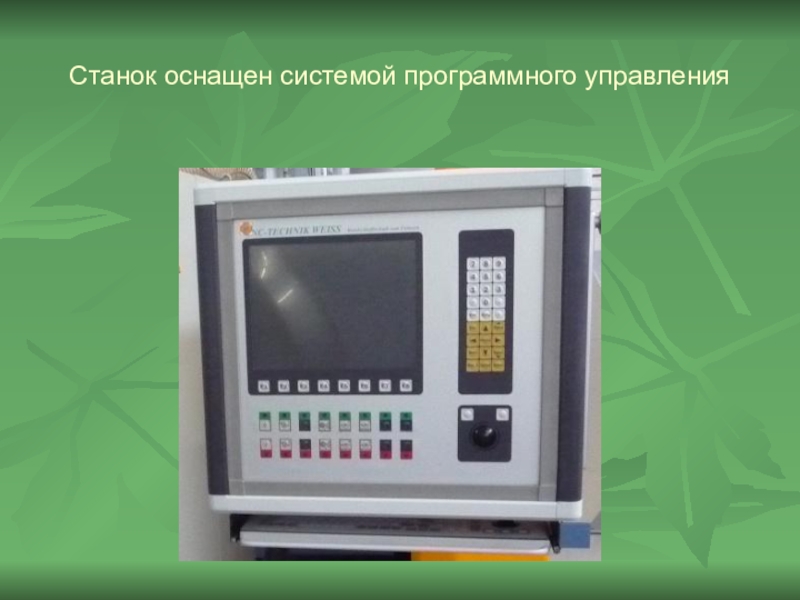

- 41. Станок оснащен системой программного управления
- 42. Заготовка базируется в центрах и приводится в
- 43. Операция 040 Контрольная Контроль наружных цилиндрическихповерхностей производится
- 44. Контроль радиального биения поверхностей производится индикатором на
- 45. Контроль радиального биения зубьев производится на электронном биениемере FRENCO

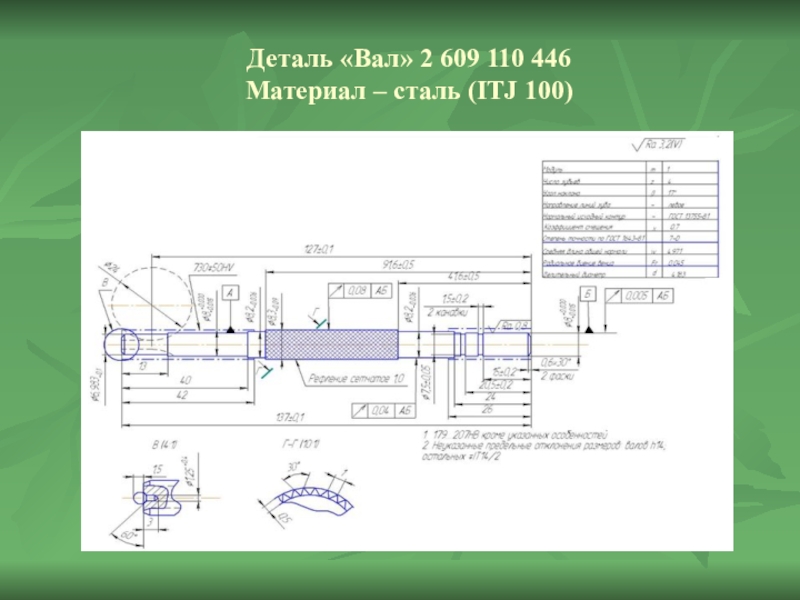

Деталь «Вал» 2 609 110 446 Материал – сталь (ITJ 100)
Слайд 1ОАО «БОШ ПАУЭР ТУЛЗ»
Отчет по технологической практике
Технологический процесс
изготовления детали «Вал»
2609110446

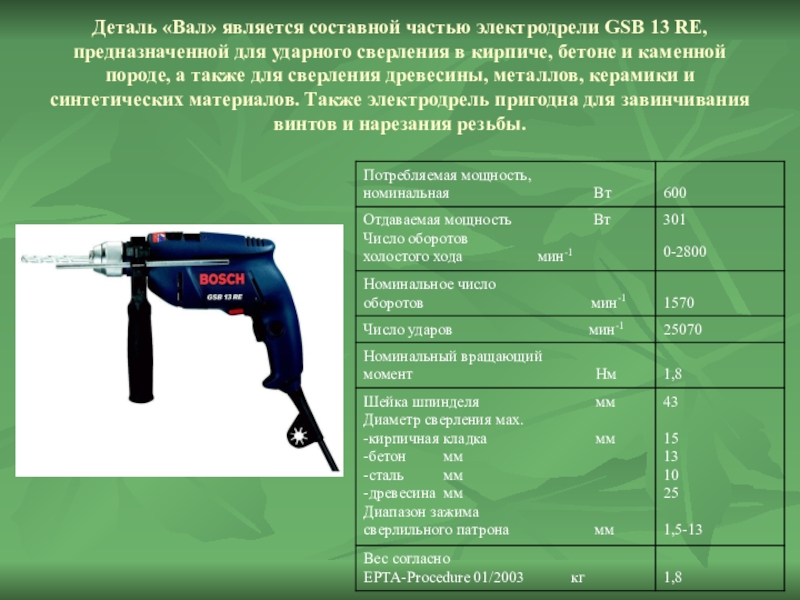

Слайд 3Деталь «Вал» является составной частью электродрели GSB 13 RE, предназначенной для
ударного сверления в кирпиче, бетоне и каменной породе, а также для сверления древесины, металлов, керамики и синтетических материалов. Также электродрель пригодна для завинчивания винтов и нарезания резьбы.

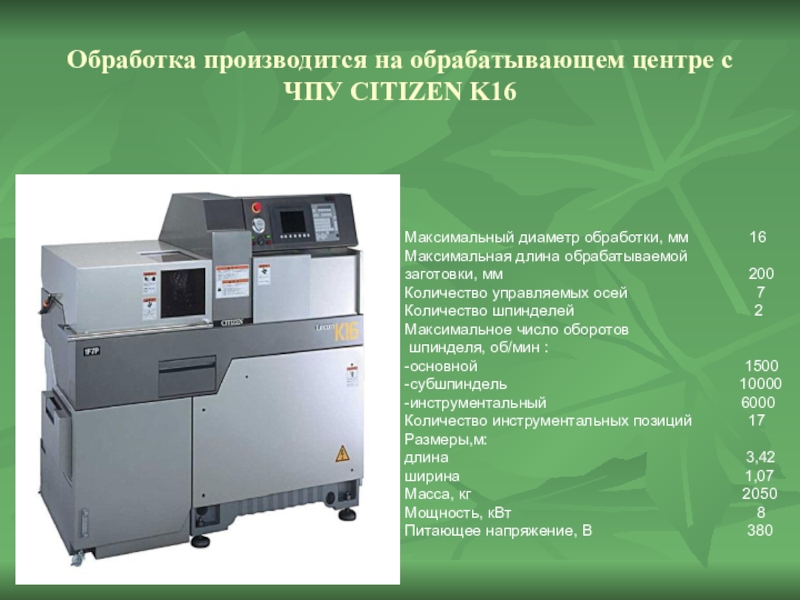

Слайд 10Обработка производится на обрабатывающем центре с ЧПУ CITIZEN K16
Максимальный диаметр обработки,
мм 16 Максимальная длина обрабатываемой
заготовки, мм 200
Количество управляемых осей 7
Количество шпинделей 2 Максимальное число оборотов
шпинделя, об/мин :
-основной 1500
-субшпиндель 10000
-инструментальный 6000
Количество инструментальных позиций 17 Размеры,м:
длина 3,42
ширина 1,07
Масса, кг 2050
Мощность, кВт 8
Питающее напряжение, В 380
заготовки, мм 200
Количество управляемых осей 7
Количество шпинделей 2 Максимальное число оборотов
шпинделя, об/мин :
-основной 1500
-субшпиндель 10000
-инструментальный 6000
Количество инструментальных позиций 17 Размеры,м:
длина 3,42
ширина 1,07
Масса, кг 2050
Мощность, кВт 8
Питающее напряжение, В 380

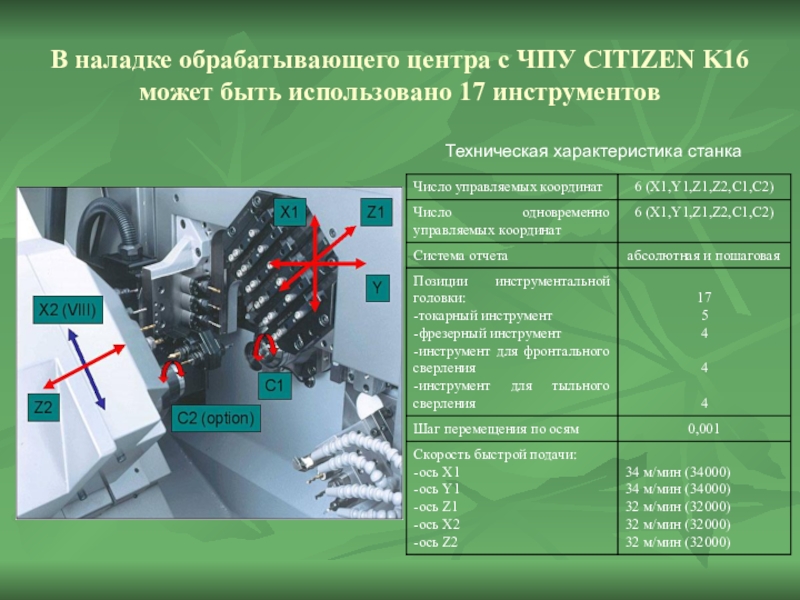

Слайд 12В наладке обрабатывающего центра с ЧПУ CITIZEN K16 может быть использовано
17 инструментов
Техническая характеристика станка

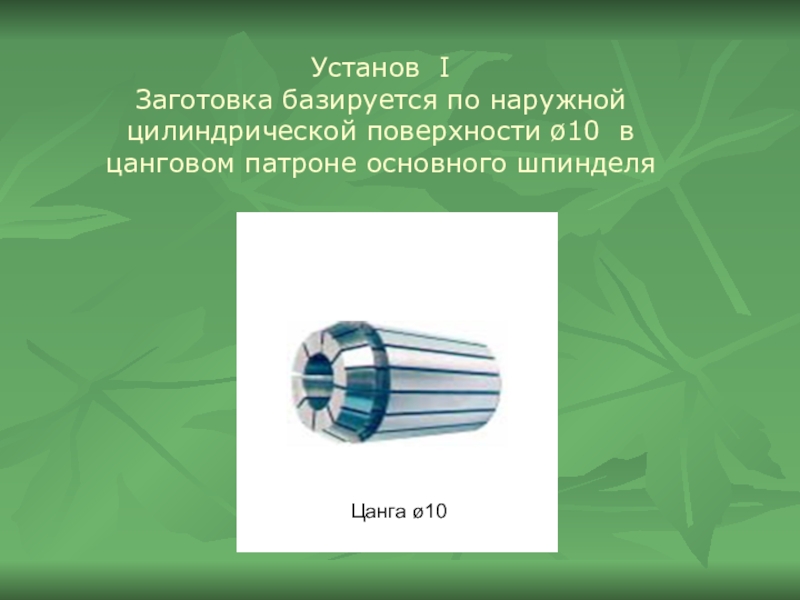

Слайд 14Установ I
Заготовка базируется по наружной цилиндрической поверхности ø10 в цанговом патроне
основного шпинделя
Цанга ø10
Слайд 17Переход 3
Точение наружных цилиндрических поверхностей
начерно и начисто
Проходной SDJCR 1212K 11-S
Пластина
COROTURN 107 DCMT 11-Т304-РМ
COROTURN 107 DCMT 11-Т304-РМ

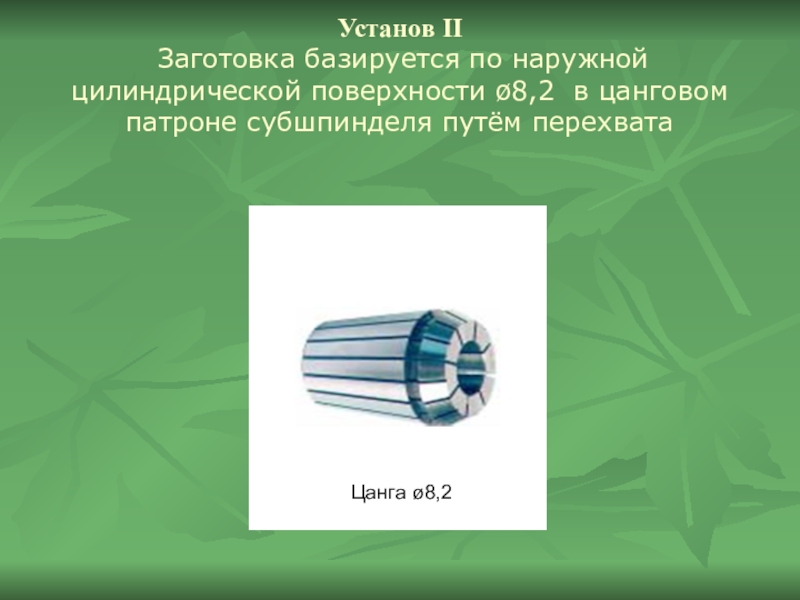

Слайд 18Установ II Заготовка базируется по наружной цилиндрической поверхности ø8,2 в цанговом
патроне субшпинделя путём перехвата
Цанга ø8,2

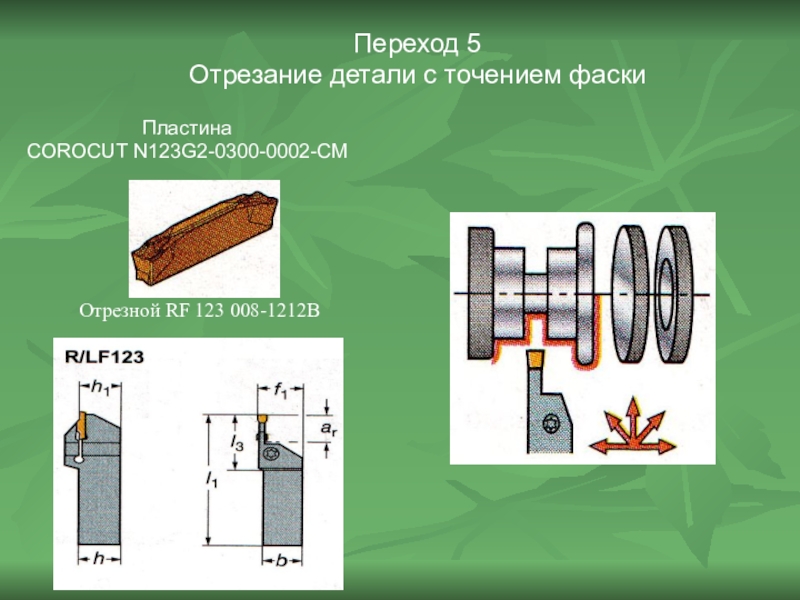

Слайд 20Переход 5
Отрезание детали с точением фаски
Пластина
COROCUT N123G2-0300-0002-CM
Отрезной
RF 123 008-1212B

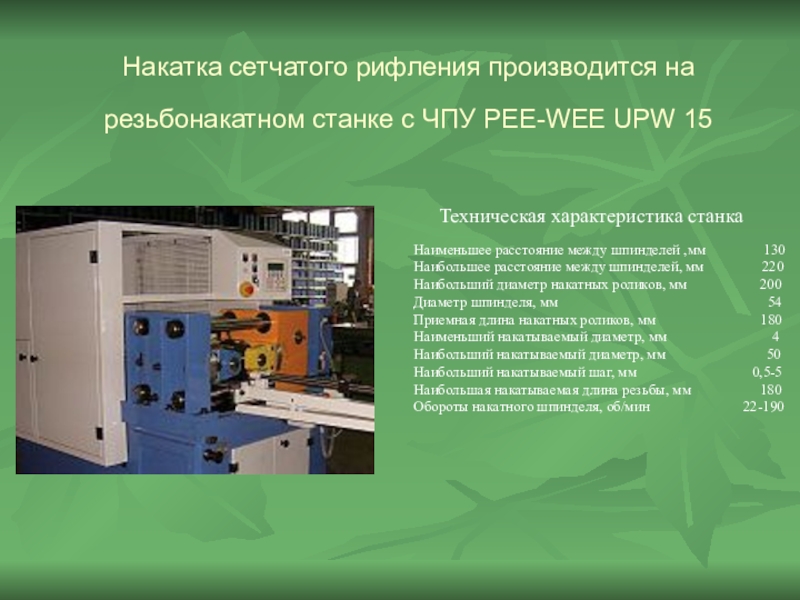

Слайд 25Накатка сетчатого рифления производится на резьбонакатном станке с ЧПУ PEE-WEE UPW
15
Наименьшее расстояние между шпинделей ,мм 130
Наибольшее расстояние между шпинделей, мм 220
Наибольший диаметр накатных роликов, мм 200
Диаметр шпинделя, мм 54
Приемная длина накатных роликов, мм 180
Наименьший накатываемый диаметр, мм 4
Наибольший накатываемый диаметр, мм 50
Наибольший накатываемый шаг, мм 0,5-5
Наибольшая накатываемая длина резьбы, мм 180
Обороты накатного шпинделя, об/мин 22-190
Техническая характеристика станка

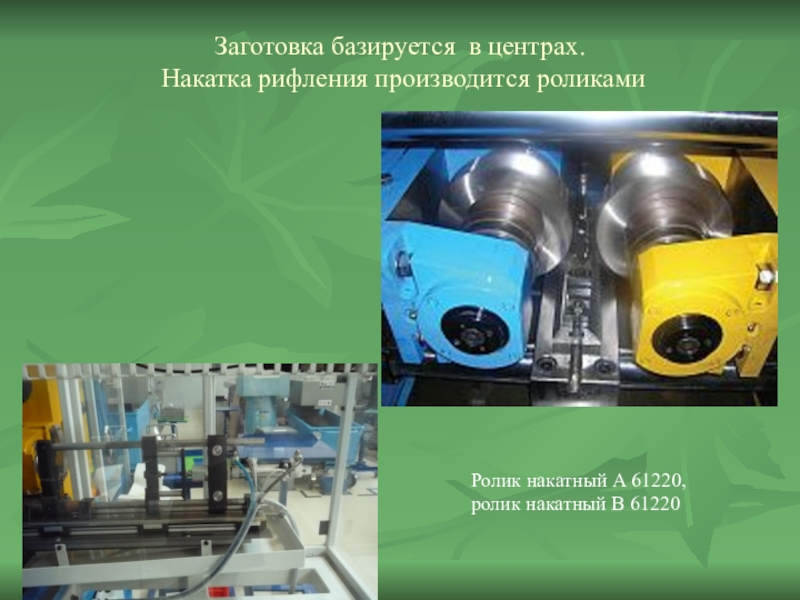

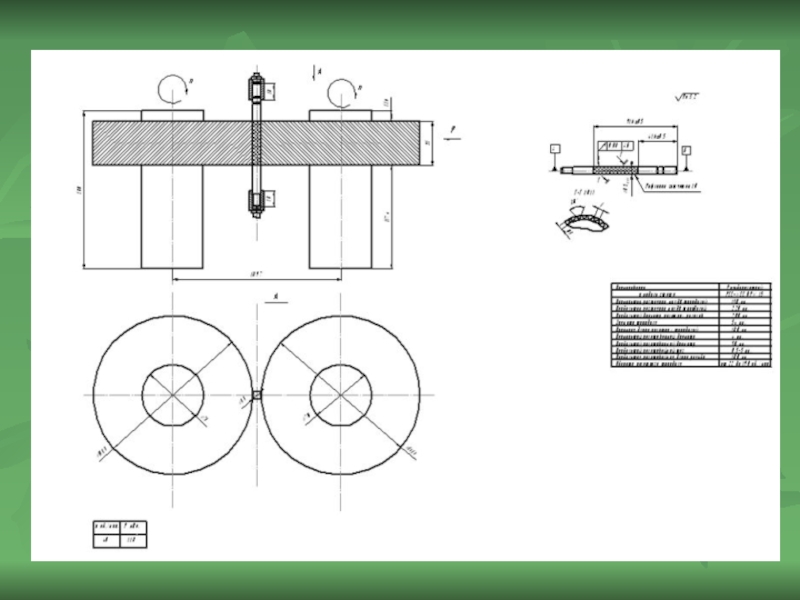

Слайд 28
Заготовка базируется в центрах.
Накатка рифления производится роликами
Ролик накатный А 61220,
ролик
накатный В 61220

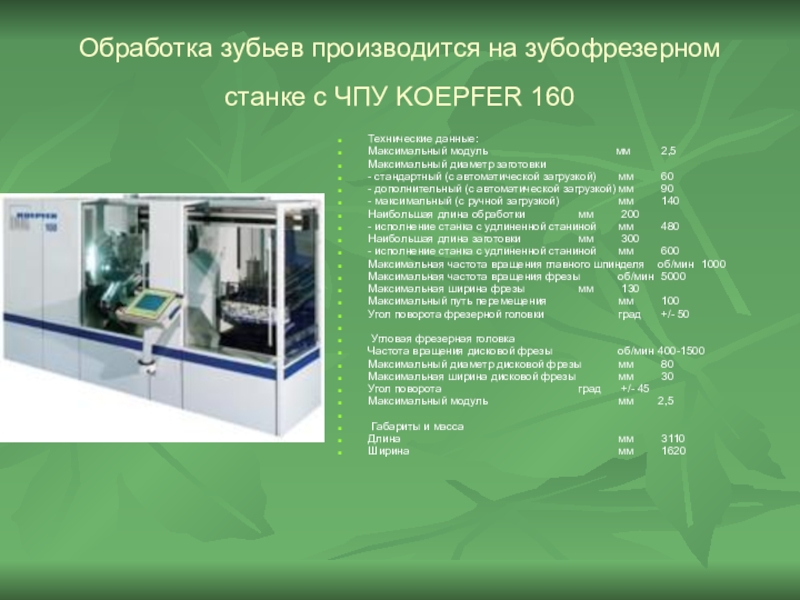

Слайд 32Обработка зубьев производится на зубофрезерном станке с ЧПУ KOEPFER 160
Технические данные:
Максимальный модуль мм 2,5
Максимальный диаметр заготовки
- стандартный (с автоматической загрузкой) мм 60
- дополнительный (с автоматической загрузкой) мм 90
- максимальный (с ручной загрузкой) мм 140
Наибольшая длина обработки мм 200
- исполнение станка с удлиненной станиной мм 480
Наибольшая длина заготовки мм 300
- исполнение станка с удлиненной станиной мм 600
Максимальная частота вращения главного шпинделя об/мин 1000
Максимальная частота вращения фрезы об/мин 5000
Максимальная ширина фрезы мм 130
Максимальный путь перемещения мм 100
Угол поворота фрезерной головки град +/- 50
Угловая фрезерная головка
Частота вращения дисковой фрезы об/мин 400-1500
Максимальный диаметр дисковой фрезы мм 80
Максимальная ширина дисковой фрезы мм 30
Угол поворота град +/- 45
Максимальный модуль мм 2,5
Габариты и масса
Длина мм 3110
Ширина мм 1620
Слайд 34Заготовка базируется в цанговом патроне с поджатием центром. Фрезерование 4-х винтовых зубьев
производится по методу обкатки червячной фрезой

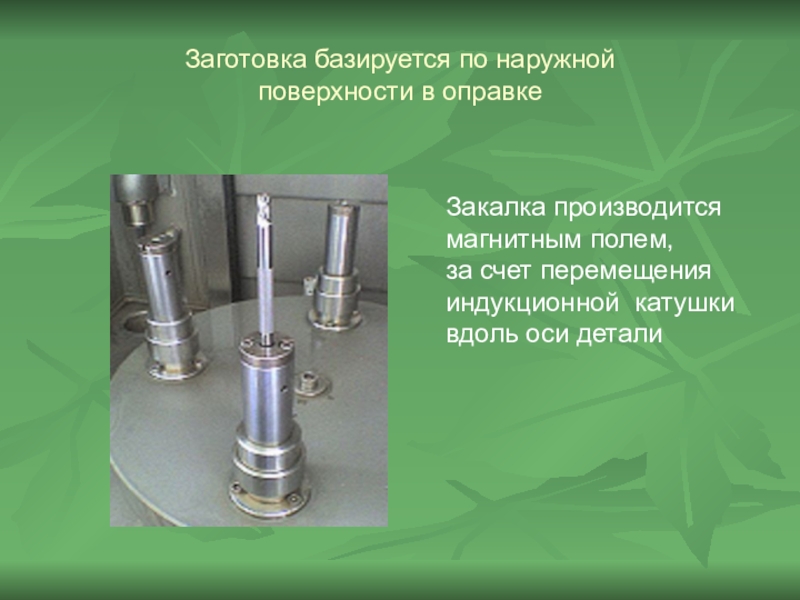

Слайд 36Заготовка базируется по наружной
поверхности в оправке
Закалка производится
магнитным полем,
за счет
перемещения
индукционной катушки вдоль оси детали
индукционной катушки вдоль оси детали

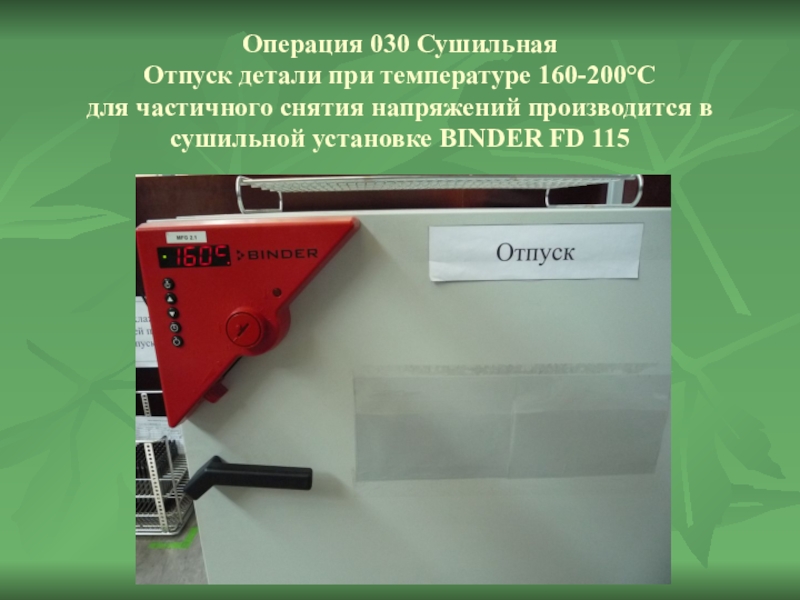

Слайд 37Операция 030 Сушильная Отпуск детали при температуре 160-200°С для частичного снятия
напряжений производится в сушильной установке BINDER FD 115

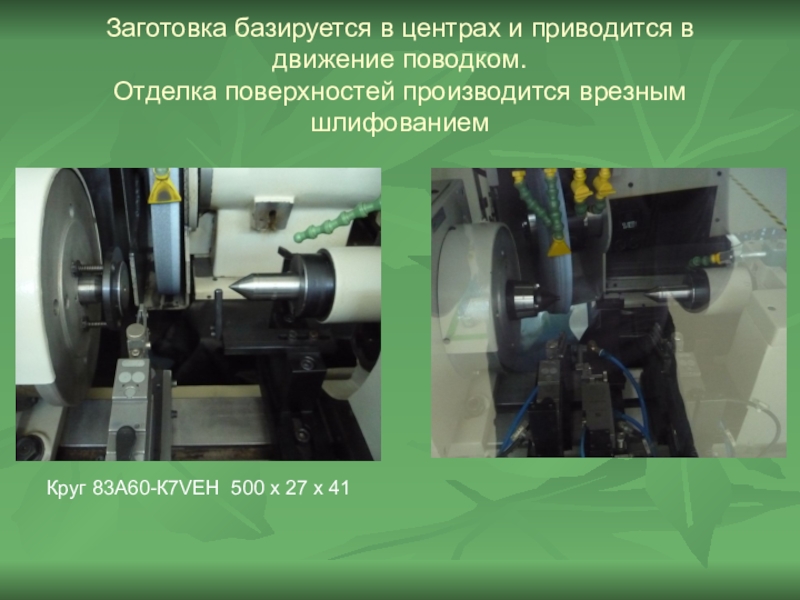

Слайд 42Заготовка базируется в центрах и приводится в движение поводком. Отделка поверхностей
производится врезным шлифованием
Круг 83А60-К7VEH 500 х 27 х 41

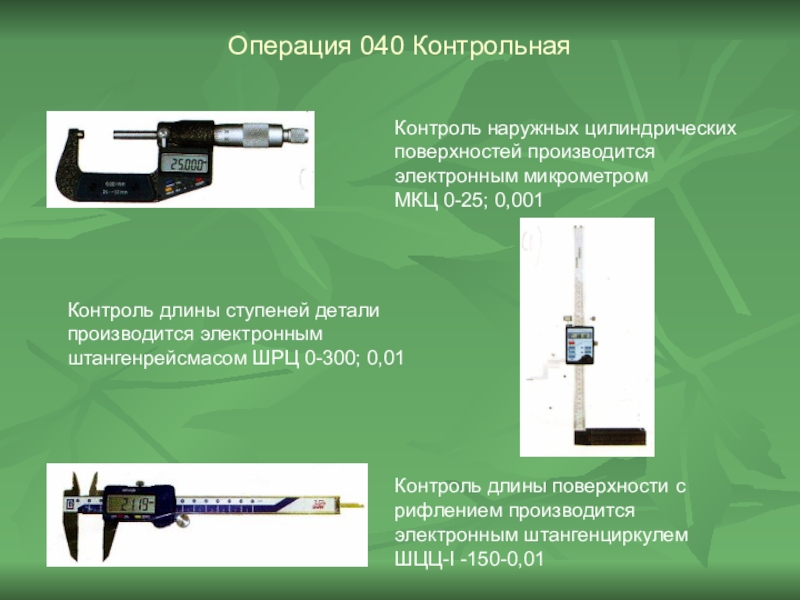

Слайд 43Операция 040 Контрольная
Контроль наружных цилиндрических
поверхностей производится
электронным микрометром
МКЦ 0-25; 0,001
Контроль длины
ступеней детали
производится электронным
штангенрейсмасом ШРЦ 0-300; 0,01
производится электронным
штангенрейсмасом ШРЦ 0-300; 0,01
Контроль длины поверхности с рифлением производится электронным штангенциркулем
ШЦЦ-I -150-0,01

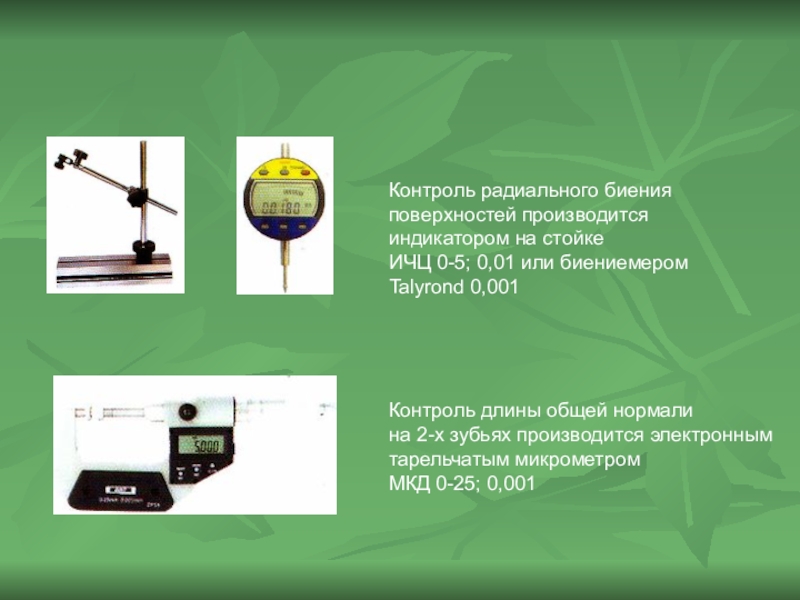

Слайд 44Контроль радиального биения поверхностей производится индикатором на стойке
ИЧЦ 0-5; 0,01
или биениемером Talyrond 0,001
Контроль длины общей нормали
на 2-х зубьях производится электронным
тарельчатым микрометром
МКД 0-25; 0,001
