Презентация, доклад МДК.02.02 Строительные машины и средства малой механизации тема одноковшовые экскаваторы
Содержание
- 1. ПРЕЗЕНТАЦИЯ МДК.02.02 Строительные машины и средства малой механизации тема одноковшовые экскаваторы
- 2. Наиболее распространенным видом землеройных машин являются одноковшовые
- 3. Рабочий процесс включает операции набора грунта, поворота
- 4. Одноковшовые экскаваторы классифицируют по назначению, конструкции ходового
- 5. По назначению одноковшовые экскаваторы разделяют:СтроительныеСтроительно-карьерныеКарьерныеВскрышныеТуннельные
- 6. По типу ходового устройства:ГусеничноеГусеничное усиленноеПневмоколесноеШагающееРельсового типаСпециальноеКомбинированноеТракторноеШасси от грузового автомобиля
- 7. По назначению:Универсальные - оснащены несколькими видами сменного
- 8. По возможности поворота платформы:Полноповоротные (поворот рабочего оборудования не ограничен)Неполноповоротные(отсутствует поворотная платформа)
- 9. По типу подвески рабочего оборудованияРазличают экскаваторы с

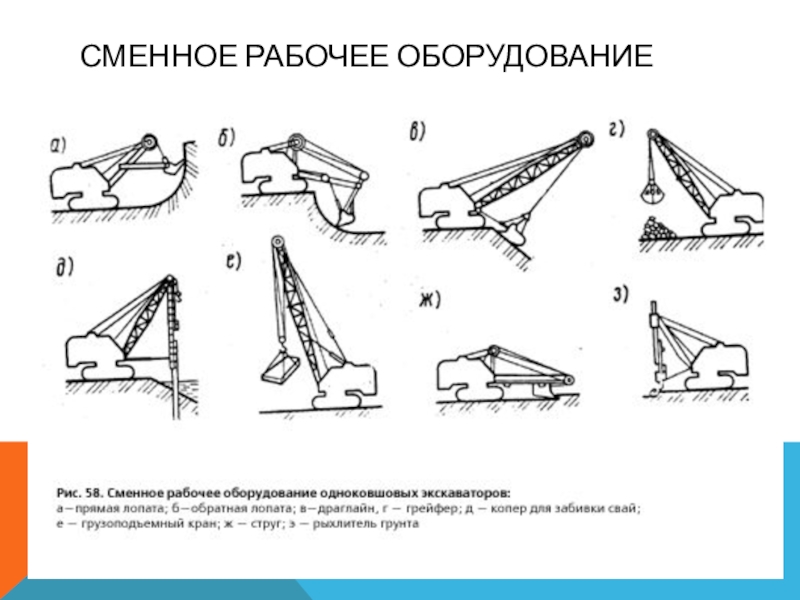

- 10. Сменное рабочее оборудование
- 11. Сменное рабочее оборудованиеПрямая лопата широко применяется гидравлических
- 12. Сменное рабочее оборудованиеОбратная лопата - служит для
- 13. Сменное рабочее оборудованиеДраглайн - предназначен для разработки
- 14. Сменное рабочее оборудованиеГрейфер - применяют для отрывки
Наиболее распространенным видом землеройных машин являются одноковшовые строительные экскаваторы. Они служат для разработки грунта и перемещения его в отвал или для погрузки в транспортные средства.Экскаваторы применяют на сваебойных, погрузочно-разгрузочных, монтажных и других работах, используя различные виды

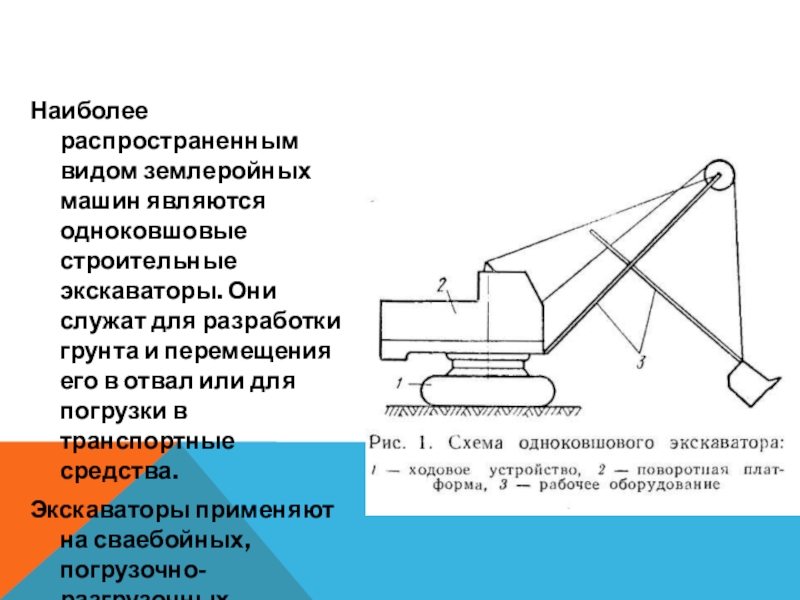

Слайд 2Наиболее распространенным видом землеройных машин являются одноковшовые строительные экскаваторы. Они служат
для разработки грунта и перемещения его в отвал или для погрузки в транспортные средства.
Экскаваторы применяют на сваебойных, погрузочно-разгрузочных, монтажных и других работах, используя различные виды сменного рабочего оборудования.
Экскаваторы применяют на сваебойных, погрузочно-разгрузочных, монтажных и других работах, используя различные виды сменного рабочего оборудования.

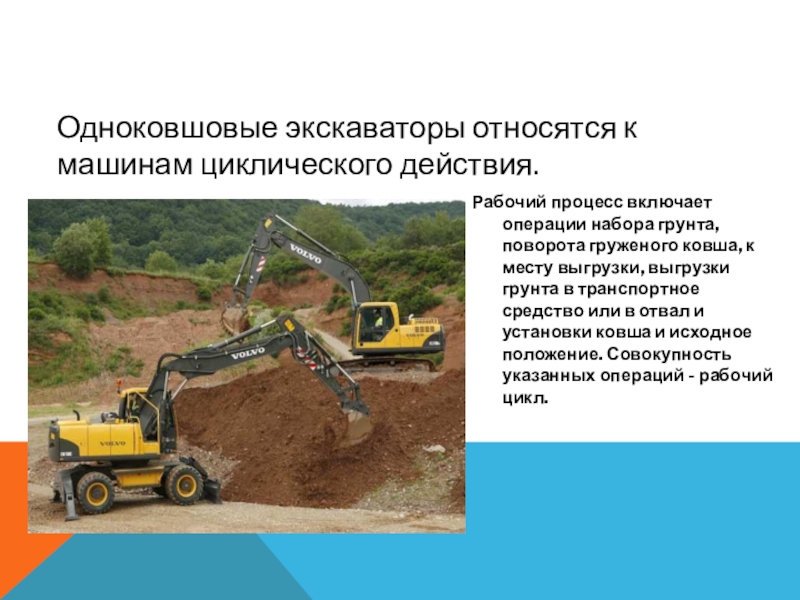

Слайд 3Рабочий процесс включает операции набора грунта, поворота груженого ковша, к месту
выгрузки, выгрузки грунта в транспортное средство или в отвал и установки ковша и исходное положение. Совокупность указанных операций - рабочий цикл.
Одноковшовые экскаваторы относятся к машинам циклического действия.
Слайд 4Одноковшовые экскаваторы классифицируют по назначению, конструкции ходового устройства, виду и подвеске
рабочего оборудования, типу рабочих органов и другим признакам.

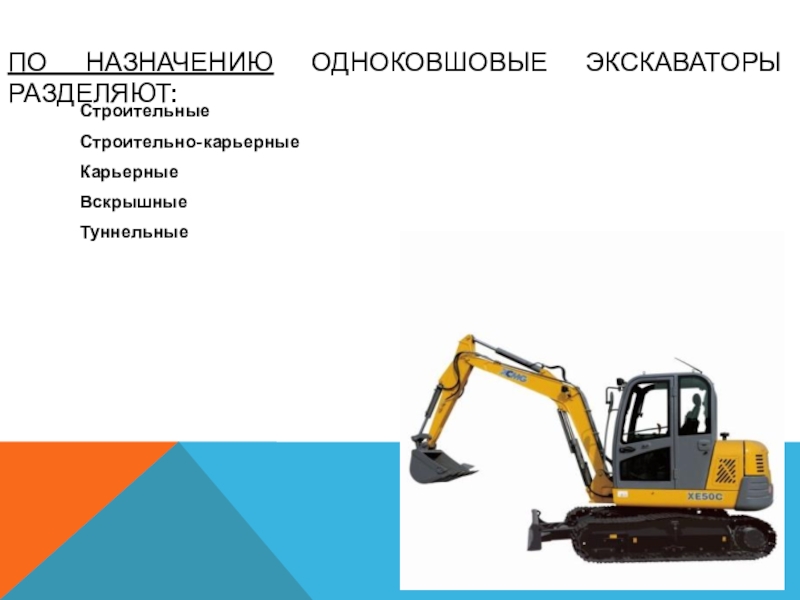

Слайд 5По назначению одноковшовые экскаваторы разделяют:
Строительные
Строительно-карьерные
Карьерные
Вскрышные
Туннельные

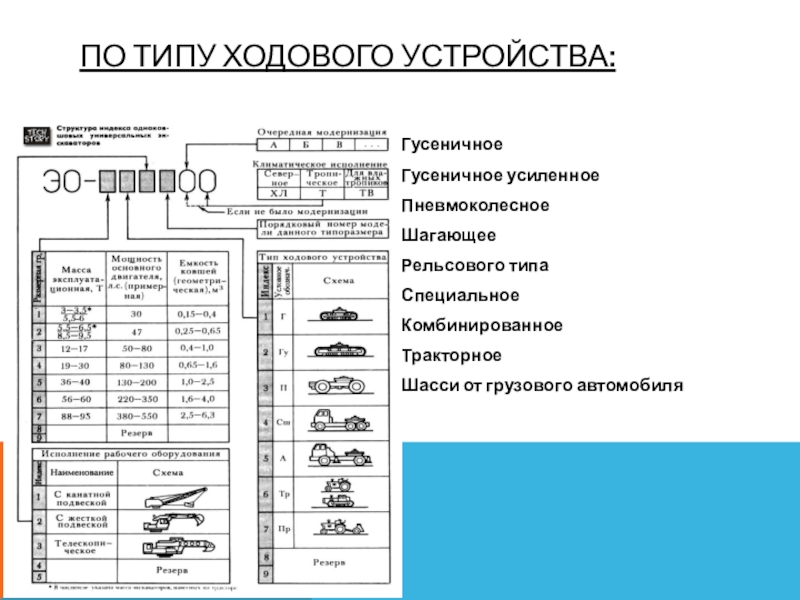

Слайд 6По типу ходового устройства:
Гусеничное
Гусеничное усиленное
Пневмоколесное
Шагающее
Рельсового типа
Специальное
Комбинированное
Тракторное
Шасси от грузового автомобиля

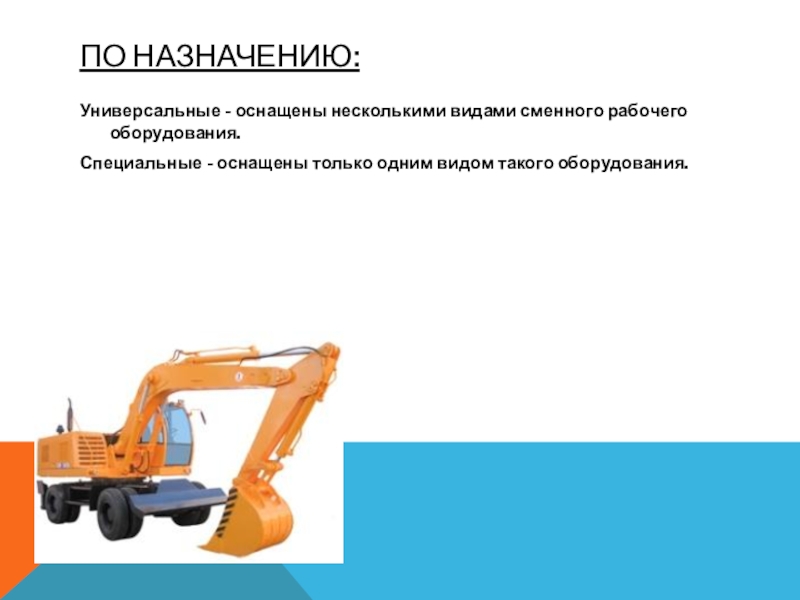

Слайд 7По назначению:
Универсальные - оснащены несколькими видами сменного рабочего оборудования.
Специальные - оснащены
только одним видом такого оборудования.

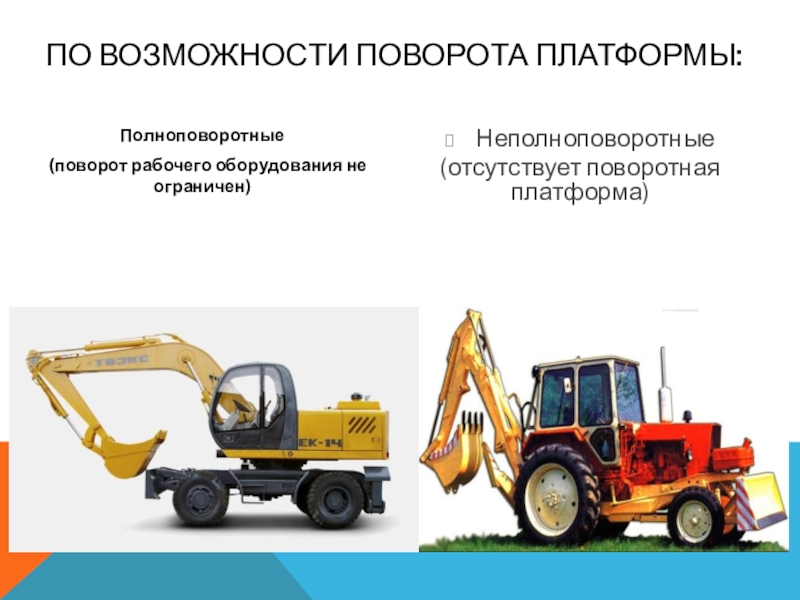

Слайд 8По возможности поворота платформы:
Полноповоротные
(поворот рабочего оборудования не ограничен)
Неполноповоротные
(отсутствует поворотная
платформа)

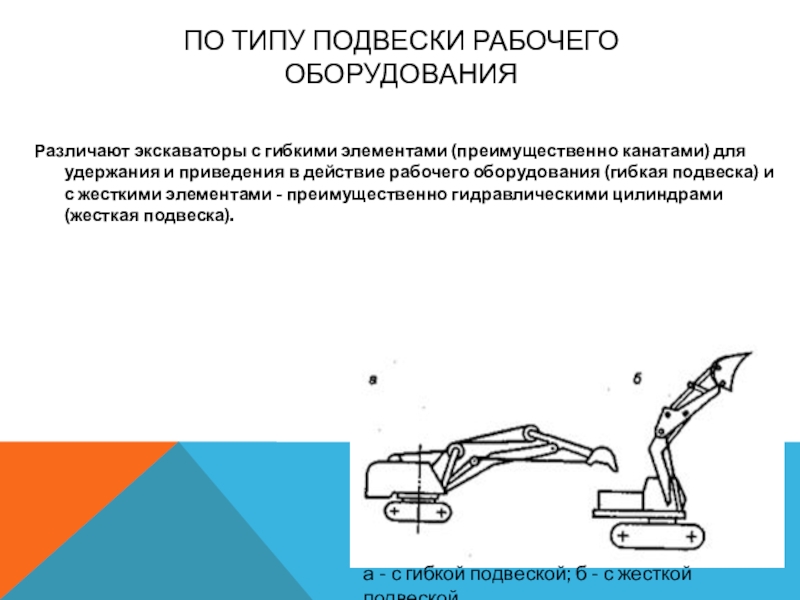

Слайд 9По типу подвески рабочего оборудования
Различают экскаваторы с гибкими элементами (преимущественно канатами)
для удержания и приведения в действие рабочего оборудования (гибкая подвеска) и с жесткими элементами - преимущественно гидравлическими цилиндрами (жесткая подвеска).
а - с гибкой подвеской; б - с жесткой подвеской

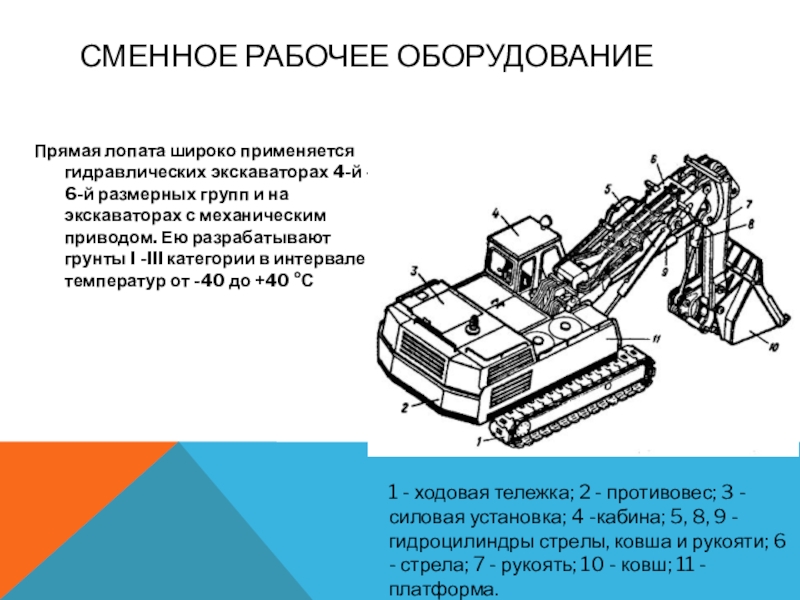

Слайд 11Сменное рабочее оборудование
Прямая лопата широко применяется гидравлических экскаваторах 4-й - 6-й
размерных групп и на экскаваторах с механическим приводом. Ею разрабатывают грунты I -III категории в интервале температур от -40 до +40 °С
1 - ходовая тележка; 2 - противовес; 3 - силовая установка; 4 -кабина; 5, 8, 9 - гидроцилиндры стрелы, ковша и рукояти; 6 - стрела; 7 - рукоять; 10 - ковш; 11 - платформа.

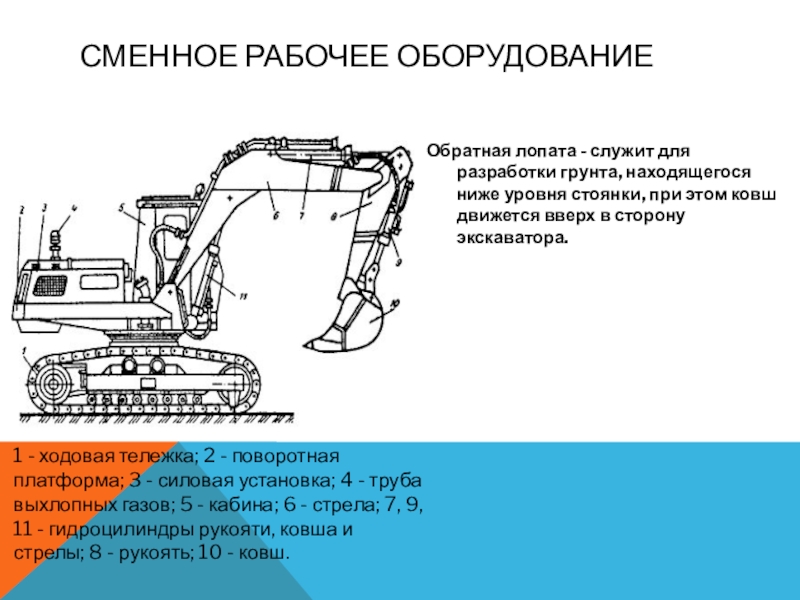

Слайд 12Сменное рабочее оборудование
Обратная лопата - служит для разработки грунта, находящегося ниже
уровня стоянки, при этом ковш движется вверх в сторону экскаватора.
1 - ходовая тележка; 2 - поворотная платформа; 3 - силовая установка; 4 - труба выхлопных газов; 5 - кабина; 6 - стрела; 7, 9, 11 - гидроцилиндры рукояти, ковша и стрелы; 8 - рукоять; 10 - ковш.

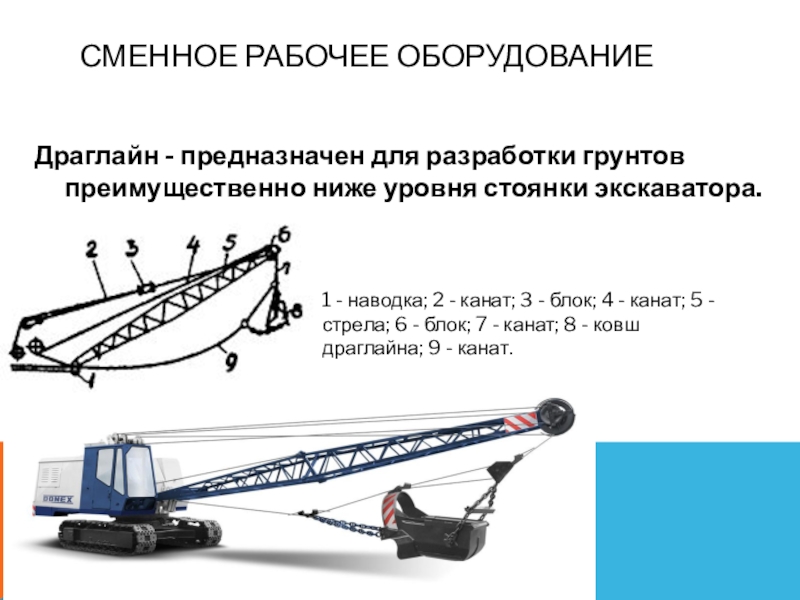

Слайд 13Сменное рабочее оборудование
Драглайн - предназначен для разработки грунтов преимущественно ниже уровня
стоянки экскаватора.
1 - наводка; 2 - канат; 3 - блок; 4 - канат; 5 - стрела; 6 - блок; 7 - канат; 8 - ковш драглайна; 9 - канат.

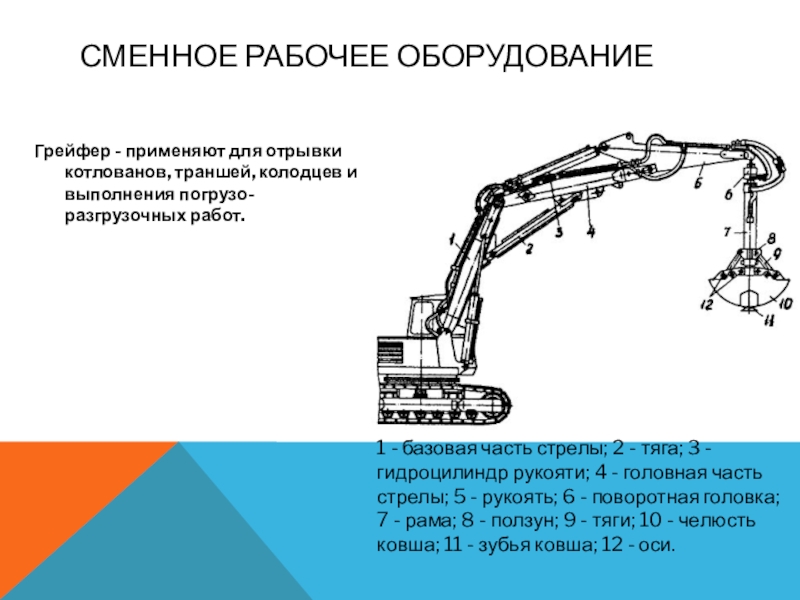

Слайд 14Сменное рабочее оборудование
Грейфер - применяют для отрывки котлованов, траншей, колодцев и
выполнения погрузо-разгрузочных работ.
1 - базовая часть стрелы; 2 - тяга; 3 - гидроцилиндр рукояти; 4 - головная часть стрелы; 5 - рукоять; 6 - поворотная головка; 7 - рама; 8 - ползун; 9 - тяги; 10 - челюсть ковша; 11 - зубья ковша; 12 - оси.
