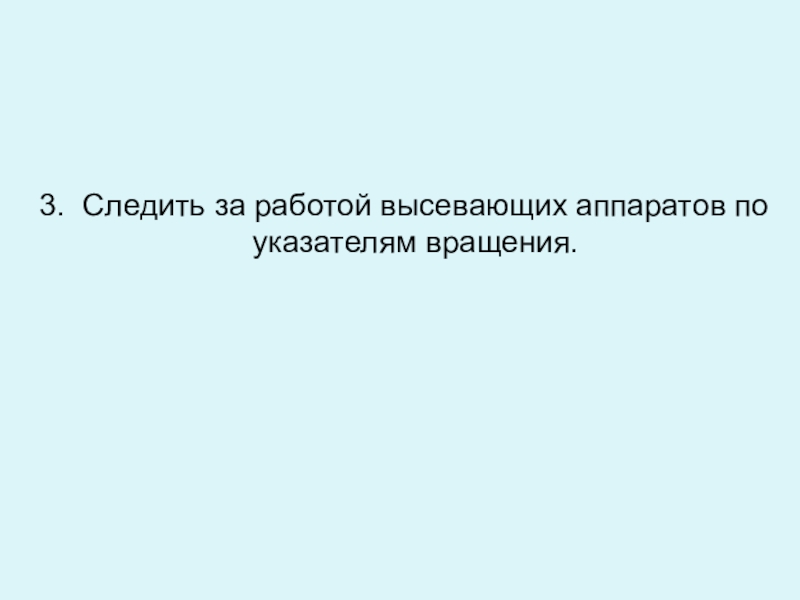

16. 3. Следить за работой высевающих аппаратов по указателям вращения.
17. 4. Следить за непрерывностью подачи семян

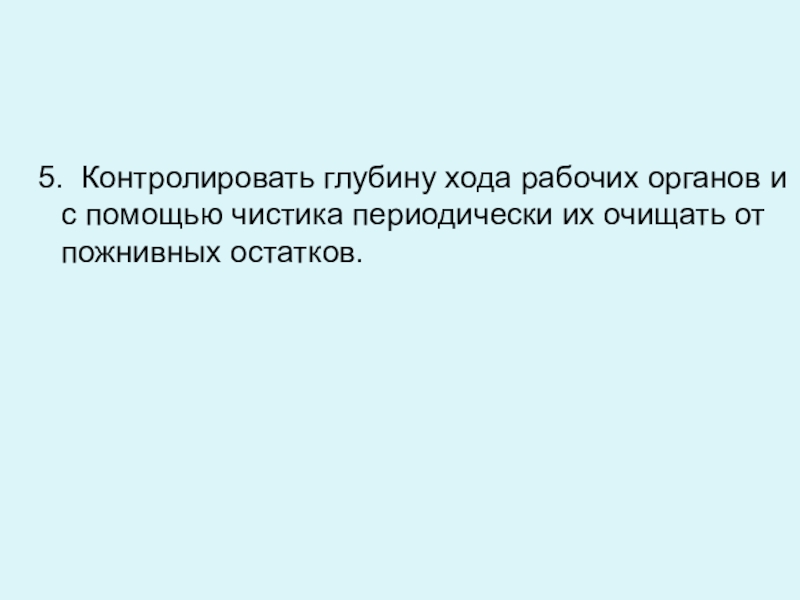

18. 5. Контролировать глубину хода рабочих органов

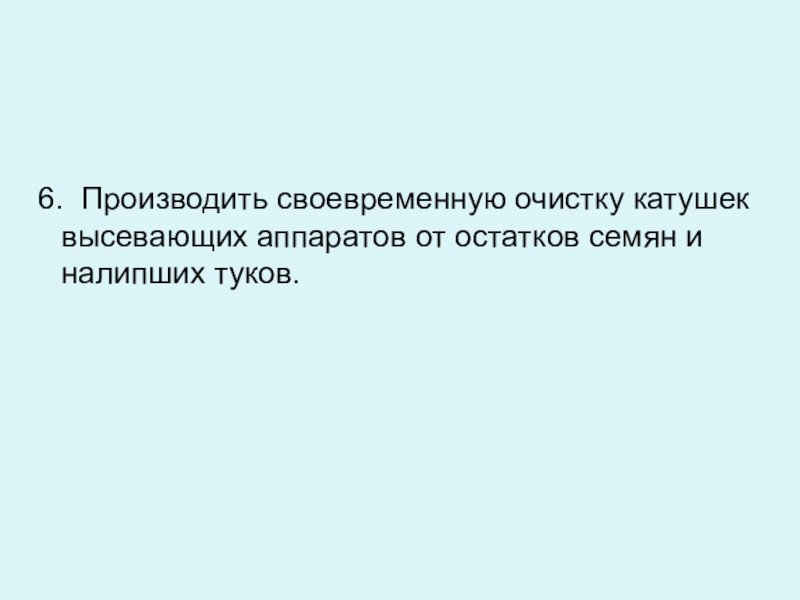

19. 6. Производить своевременную очистку катушек высевающих аппаратов от остатков семян и налипших туков.

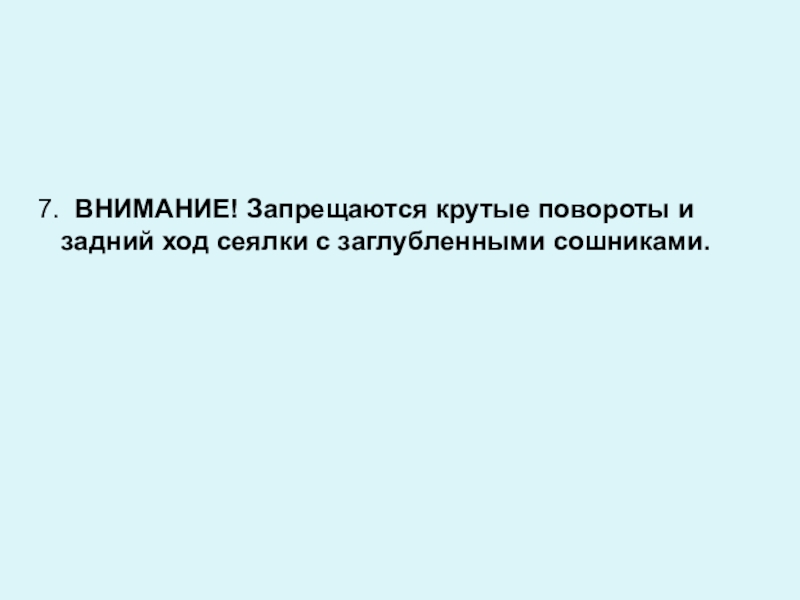

20. 7. ВНИМАНИЕ! Запрещаются крутые повороты и задний ход сеялки с заглубленными сошниками.

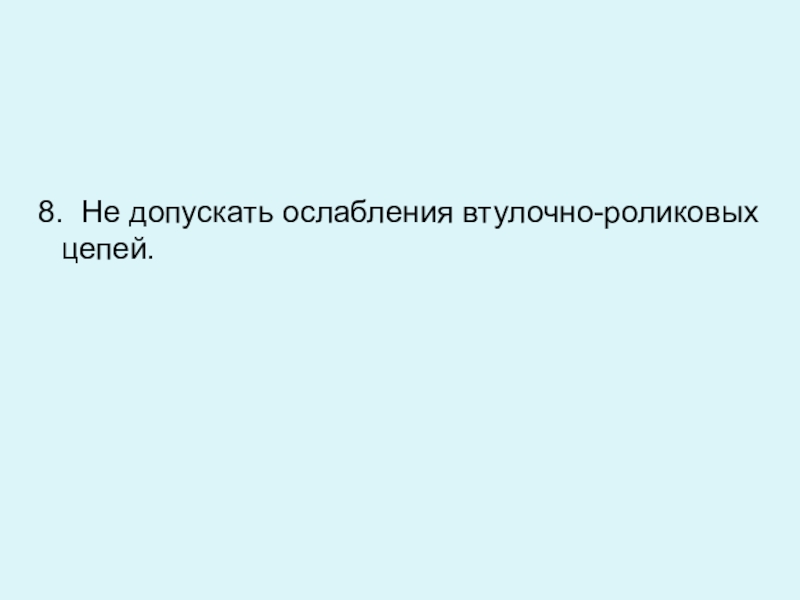

21. 8. Не допускать ослабления втулочно-роликовых цепей.

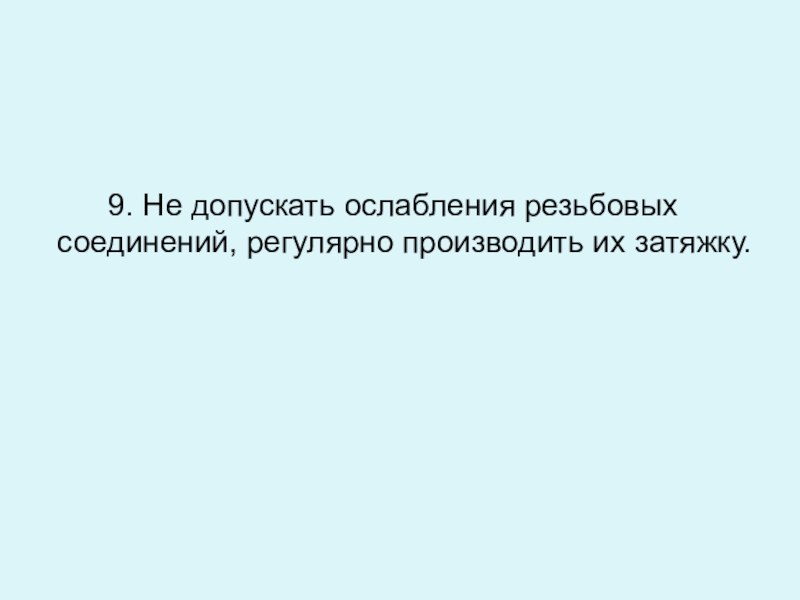

22. 9. Не допускать ослабления резьбовых соединений, регулярно производить их затяжку.

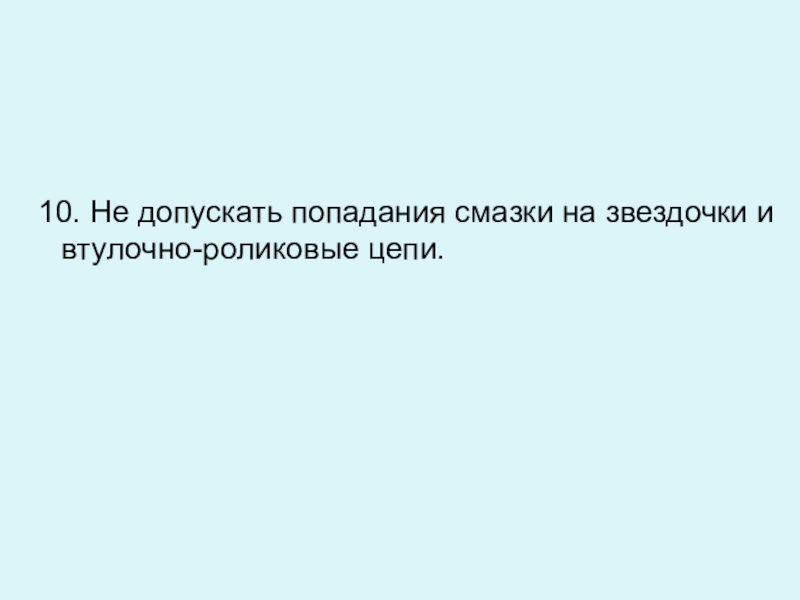

23. 10. Не допускать попадания смазки на звездочки и втулочно-роликовые цепи.

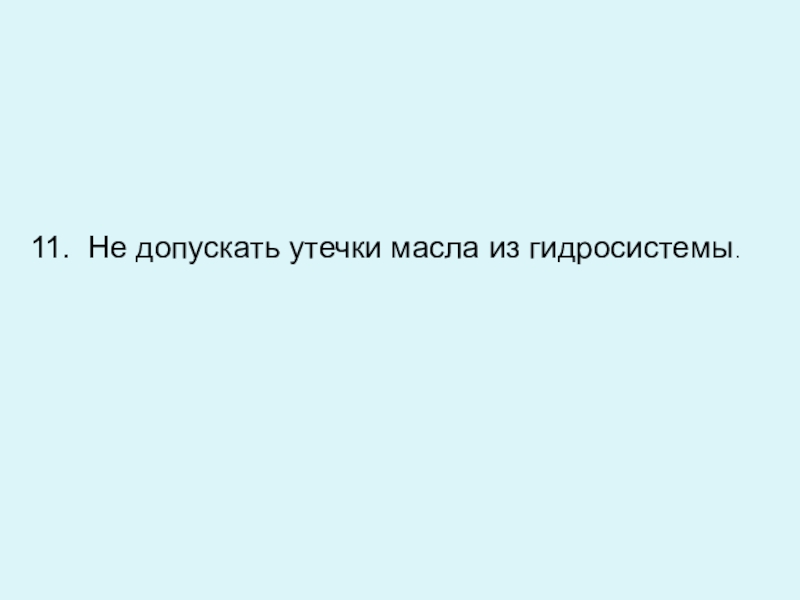

24. 11. Не допускать утечки масла из гидросистемы.
25. Особенности устройства сеялки СЗ-3,6
26. Сошники

1. Способы посева.2. Агротехнические требования к посеву зерновых культур.3. Общее устройство и процесс работы СЗС-2,1 ; СПК -2,14. Регулировки сеялки. Контроль за работой.

Главная
Разное
Презентация Машины для посева зерновых

Слайд 1

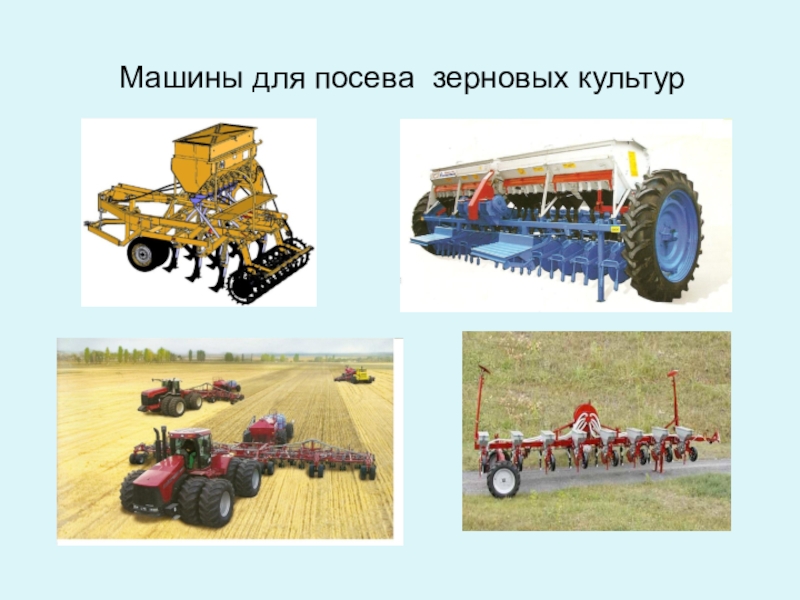

Машины для посева зерновых культур

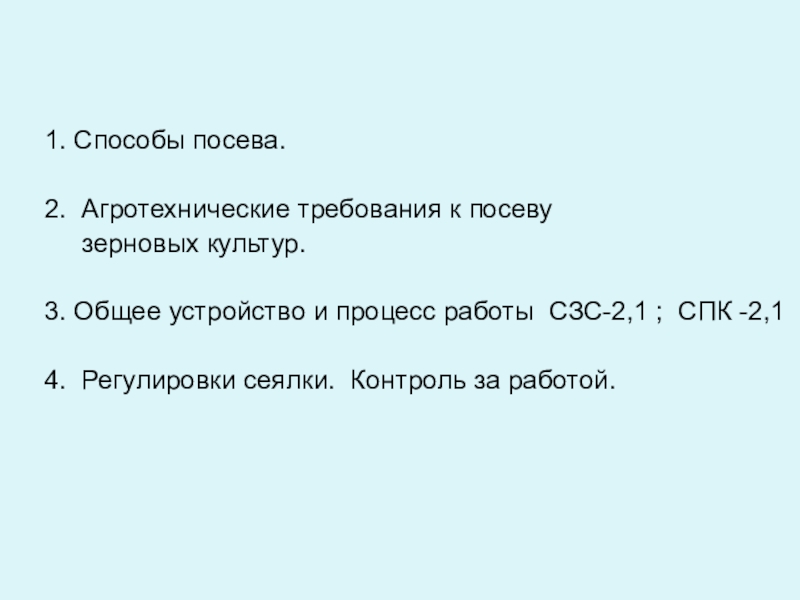

Слайд 2

1. Способы посева.

2. Агротехнические требования к посеву
зерновых

культур.

3. Общее устройство и процесс работы СЗС-2,1 ; СПК -2,1

4. Регулировки сеялки. Контроль за работой.

1. Способы посева.2. Агротехнические требования к посеву зерновых культур.3. Общее устройство и процесс работы

Слайд 3

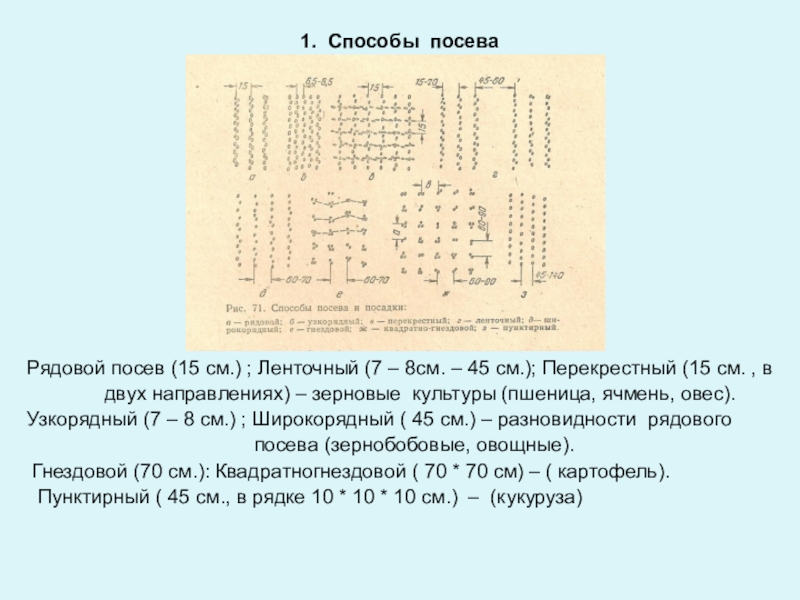

Рядовой посев (15 см.) ; Ленточный (7 – 8см. – 45 см.); Перекрестный (15 см. , в
двух направлениях) – зерновые культуры (пшеница, ячмень, овес).
Узкорядный (7 – 8 см.) ; Широкорядный ( 45 см.) – разновидности рядового
посева (зернобобовые, овощные).
Гнездовой (70 см.): Квадратногнездовой ( 70 * 70 см) – ( картофель).
Пунктирный ( 45 см., в рядке 10 * 10 * 10 см.) – (кукуруза)

1. Способы посева

Слайд 4

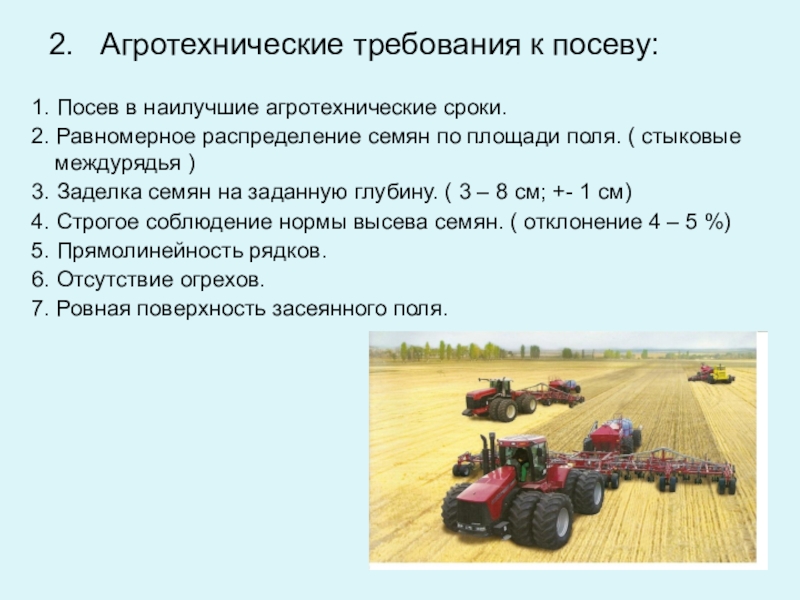

2. Агротехнические требования к посеву:

1. Посев в наилучшие

агротехнические сроки.
2. Равномерное распределение семян по площади поля. ( стыковые междурядья )
3. Заделка семян на заданную глубину. ( 3 – 8 см; +- 1 см)
4. Строгое соблюдение нормы высева семян. ( отклонение 4 – 5 %)
5. Прямолинейность рядков.
6. Отсутствие огрехов.
7. Ровная поверхность засеянного поля.

2. Агротехнические требования к посеву:1. Посев в наилучшие агротехнические сроки.2. Равномерное распределение семян по

Слайд 5
3. Устройство зерновой сеялки СКП-2,1

Слайд 6

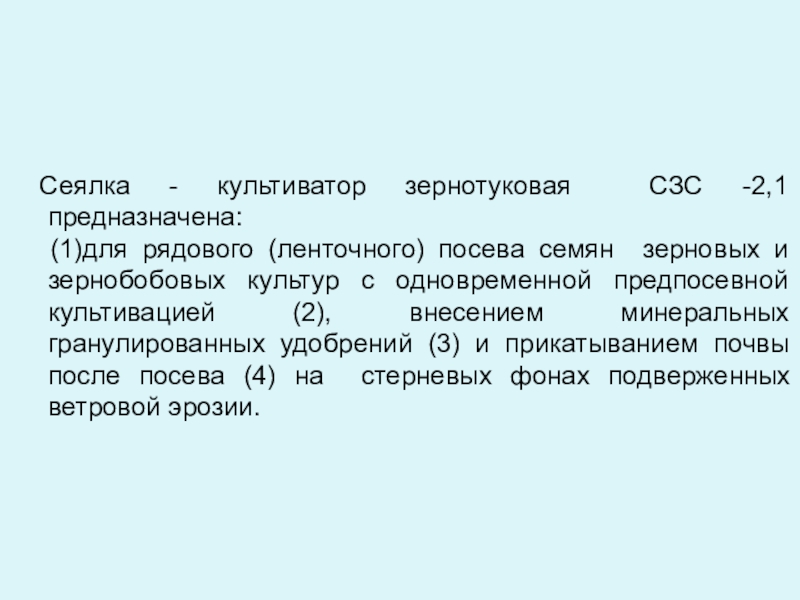

Сеялка - культиватор зернотуковая СЗС -2,1 предназначена:

(1)для рядового (ленточного) посева семян зерновых и зернобобовых культур с одновременной предпосевной культивацией (2), внесением минеральных гранулированных удобрений (3) и прикатыванием почвы после посева (4) на стерневых фонах подверженных ветровой эрозии.

Сеялка - культиватор зернотуковая СЗС -2,1 предназначена: (1)для рядового (ленточного) посева семян зерновых и

Слайд 7

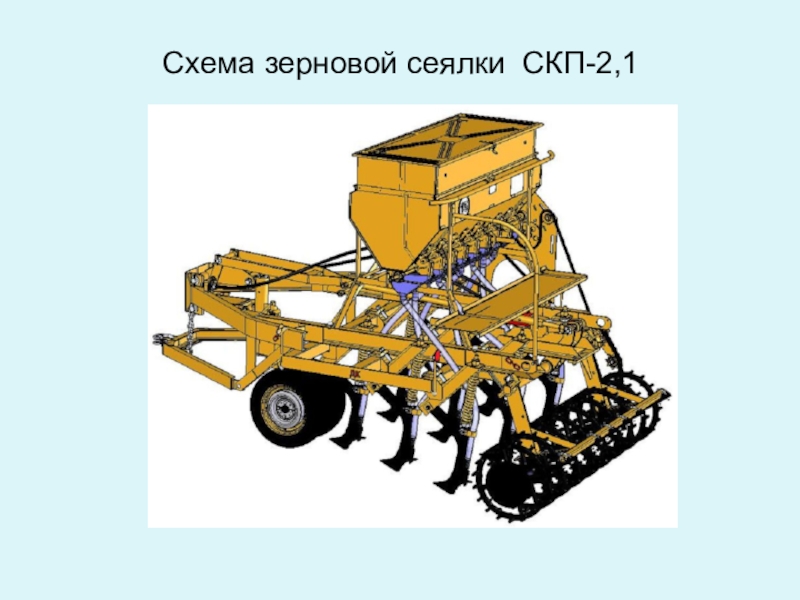

Схема зерновой сеялки СКП-2,1

Слайд 8

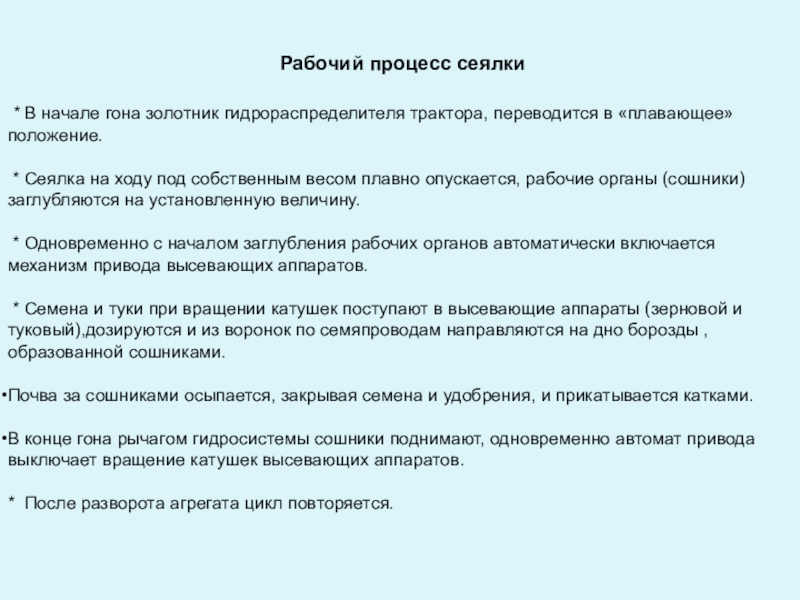

Рабочий процесс сеялки

* В начале гона

золотник гидрораспределителя трактора, переводится в «плавающее» положение.

* Сеялка на ходу под собственным весом плавно опускается, рабочие органы (сошники) заглубляются на установленную величину.

* Одновременно с началом заглубления рабочих органов автоматически включается механизм привода высевающих аппаратов.

* Семена и туки при вращении катушек поступают в высевающие аппараты (зерновой и туковый),дозируются и из воронок по семяпроводам направляются на дно борозды , образованной сошниками.

Почва за сошниками осыпается, закрывая семена и удобрения, и прикатывается катками.

В конце гона рычагом гидросистемы сошники поднимают, одновременно автомат привода выключает вращение катушек высевающих аппаратов.

* После разворота агрегата цикл повторяется.

Рабочий процесс сеялки * В начале гона золотник гидрораспределителя трактора, переводится в «плавающее» положение.

Слайд 9

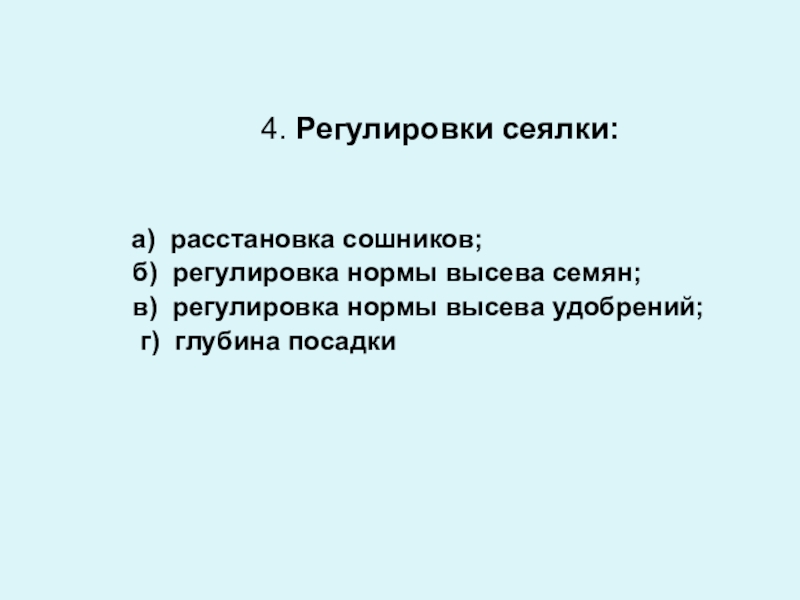

4. Регулировки сеялки:

а) расстановка сошников;

б) регулировка нормы высева семян;
в) регулировка нормы высева удобрений;
г) глубина посадки

4. Регулировки сеялки: а) расстановка сошников; б) регулировка нормы высева семян;

Слайд 10
4. Регулировки сеялки:

а) Расстановка сошников ( 9 шт., 3 ряда,

расстояние 22,8 см. )

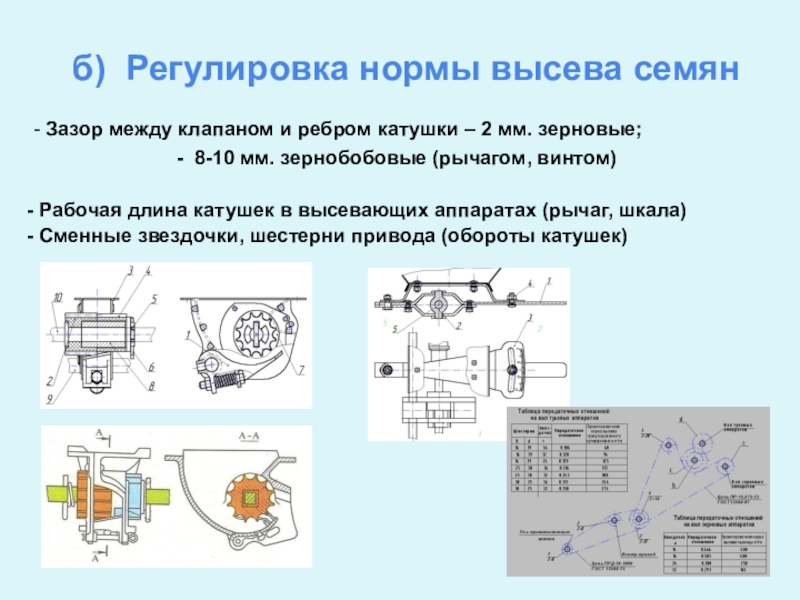

Слайд 11 б) Регулировка нормы высева семян
- Зазор между клапаном и

ребром катушки – 2 мм. зерновые;
- 8-10 мм. зернобобовые (рычагом, винтом)

- Рабочая длина катушек в высевающих аппаратах (рычаг, шкала)
- Сменные звездочки, шестерни привода (обороты катушек)

б) Регулировка нормы высева семян - Зазор между клапаном и ребром катушки – 2 мм. зерновые;

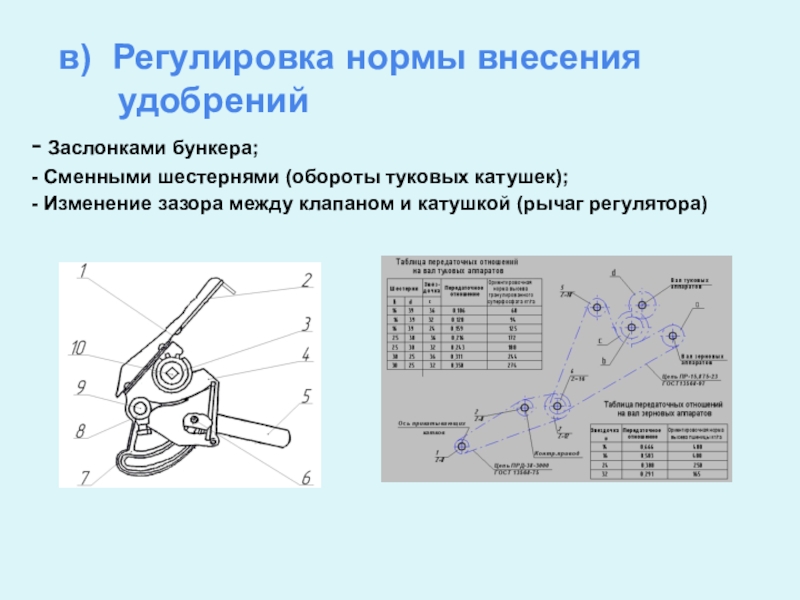

Слайд 12 в) Регулировка нормы внесения удобрений
-

Заслонками бункера;
- Сменными шестернями (обороты туковых катушек);
- Изменение зазора между клапаном и катушкой (рычаг регулятора)

в) Регулировка нормы внесения удобрений - Заслонками бункера;- Сменными шестернями (обороты

Слайд 13

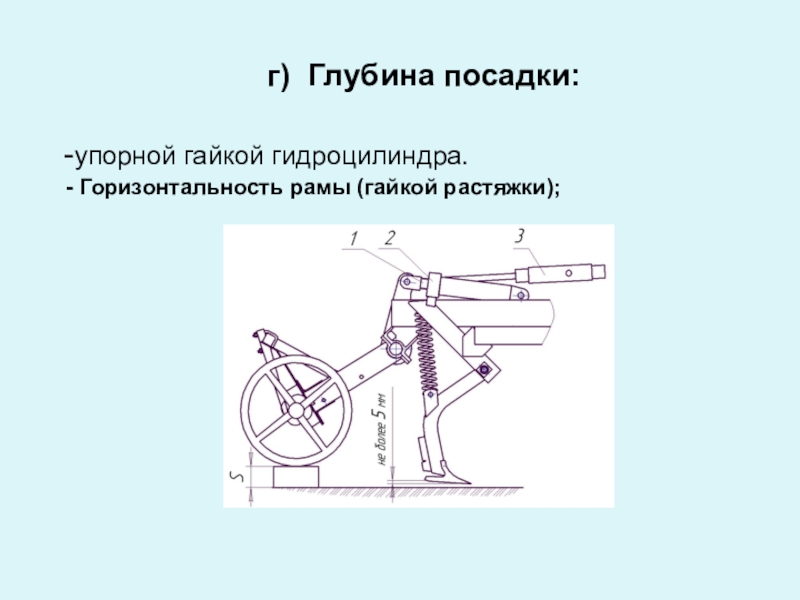

г) Глубина посадки:

-упорной гайкой гидроцилиндра.

- Горизонтальность рамы (гайкой растяжки);

Слайд 14

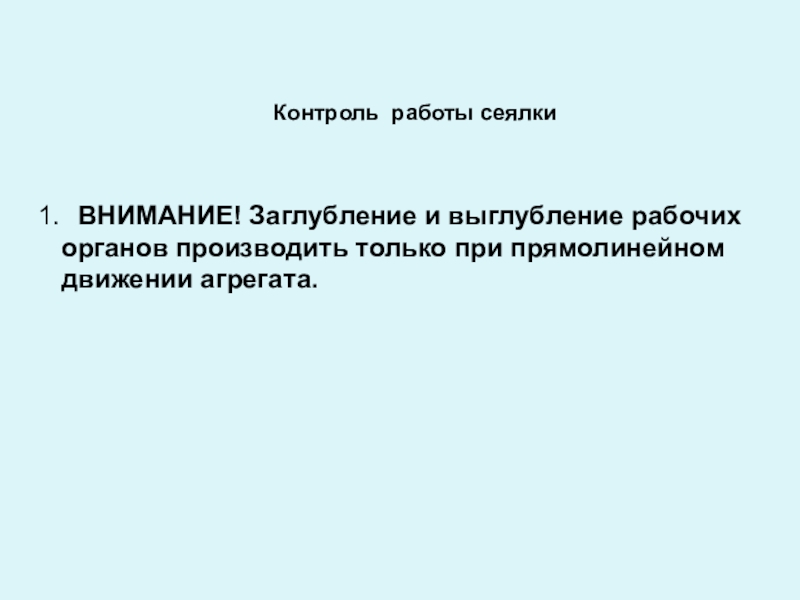

Контроль работы сеялки

1. ВНИМАНИЕ! Заглубление и выглубление рабочих органов производить только

при прямолинейном движении агрегата.

Слайд 15

2. При засыпке семян и удобрений внимательно

следить за тем, чтобы в зернотуковый ящик не попали посторонние предметы, которые могут вызвать поломку высевающих аппаратов или элементов механизма привода, при этом использовать только гранулированные удобрения (без комков).
