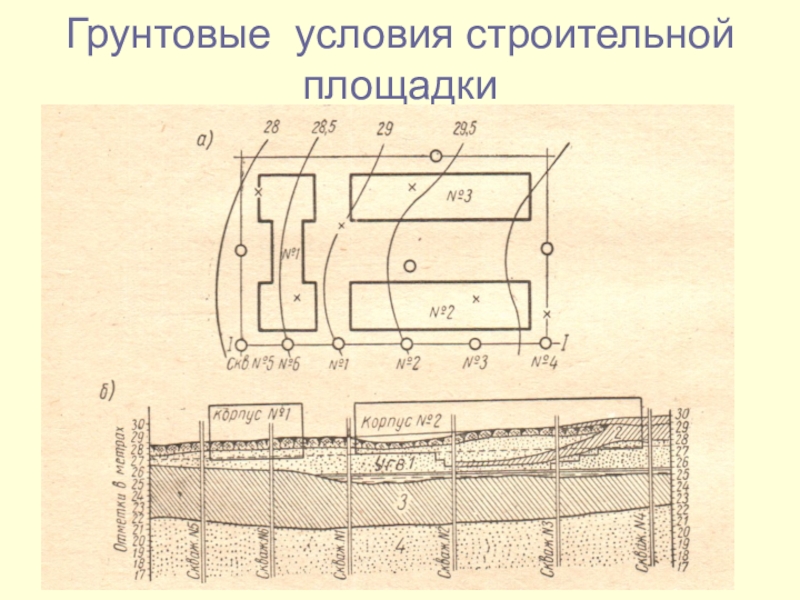

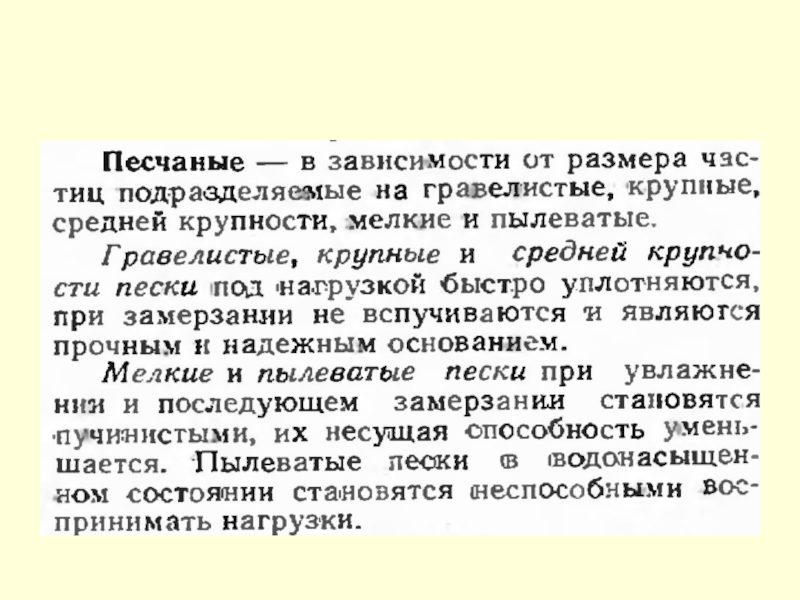

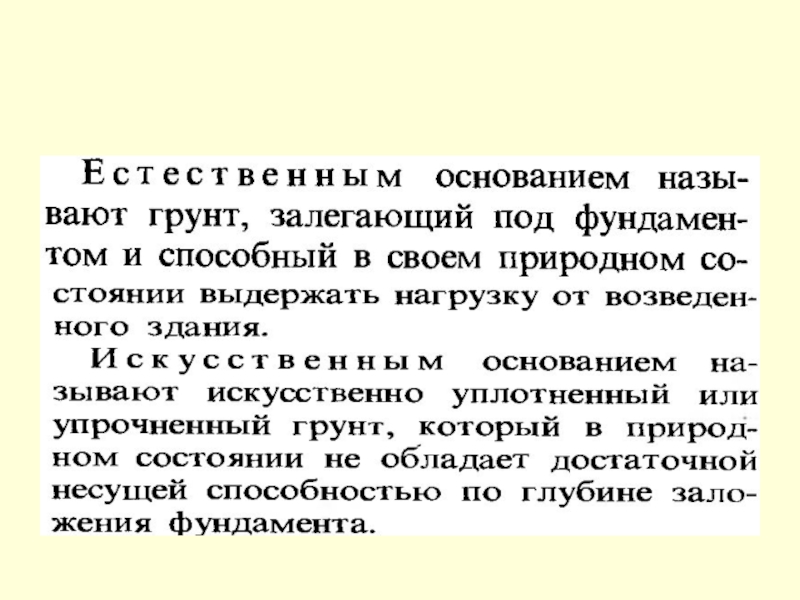

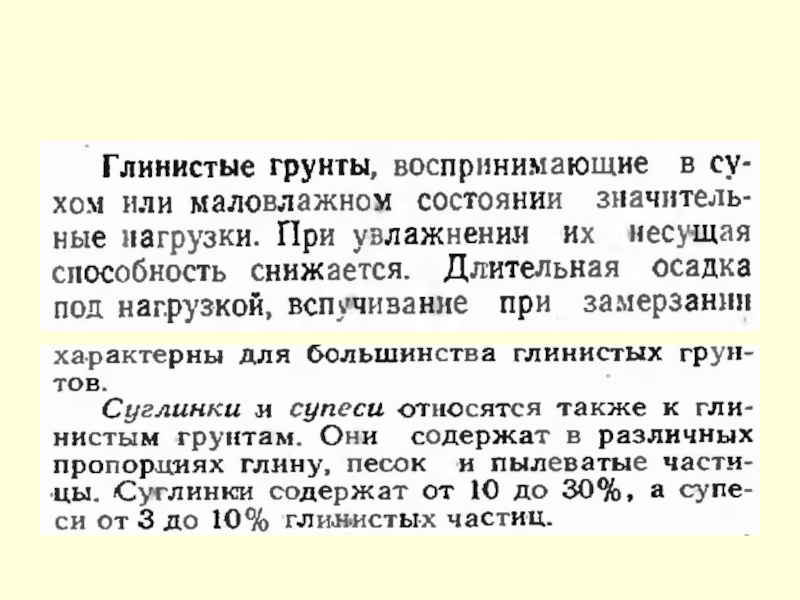

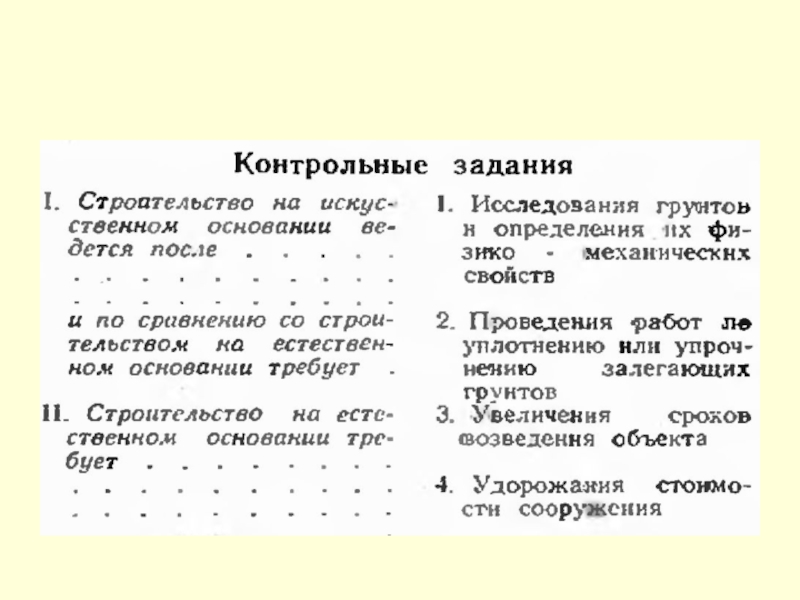

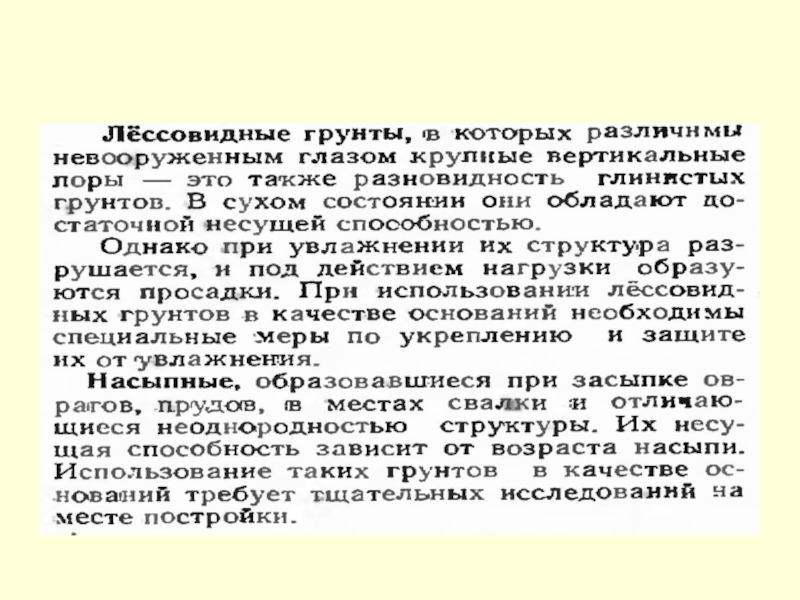

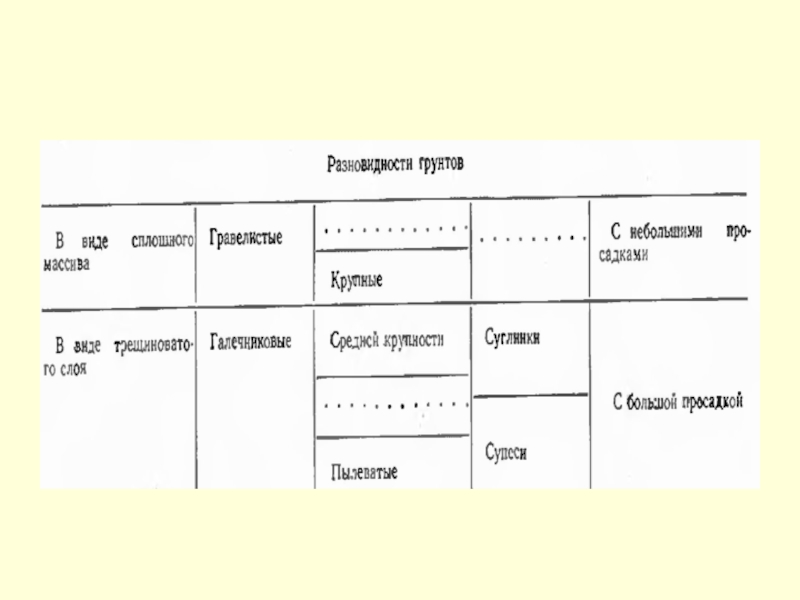

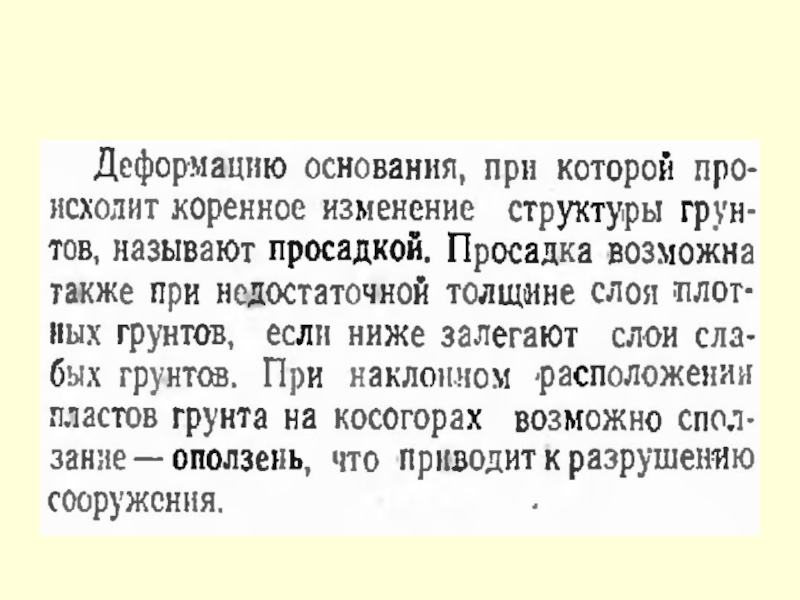

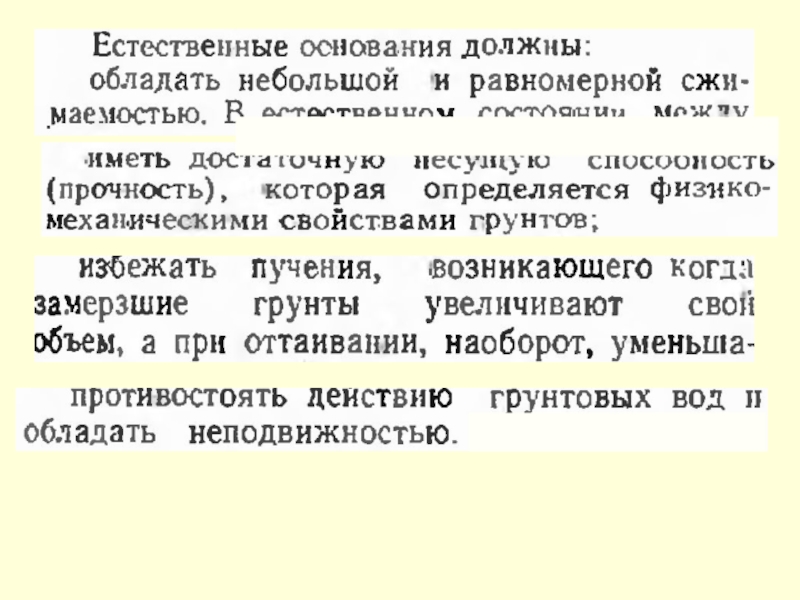

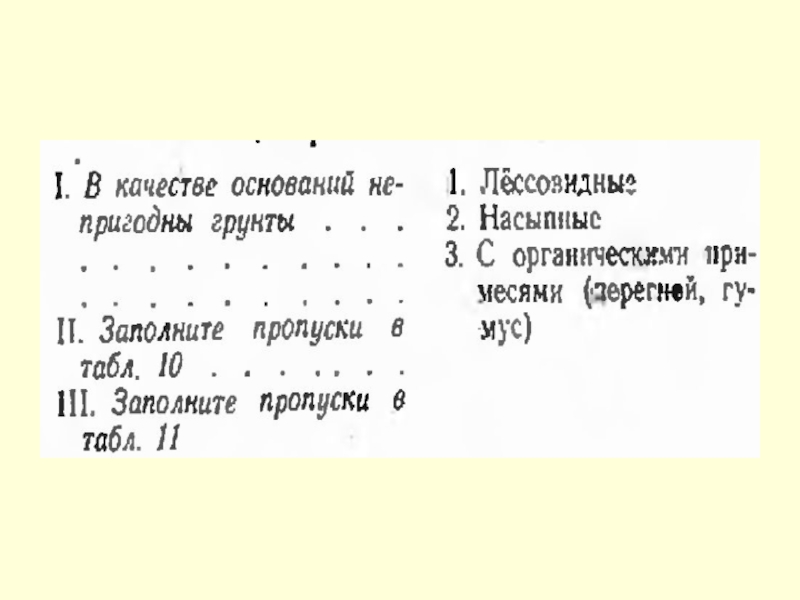

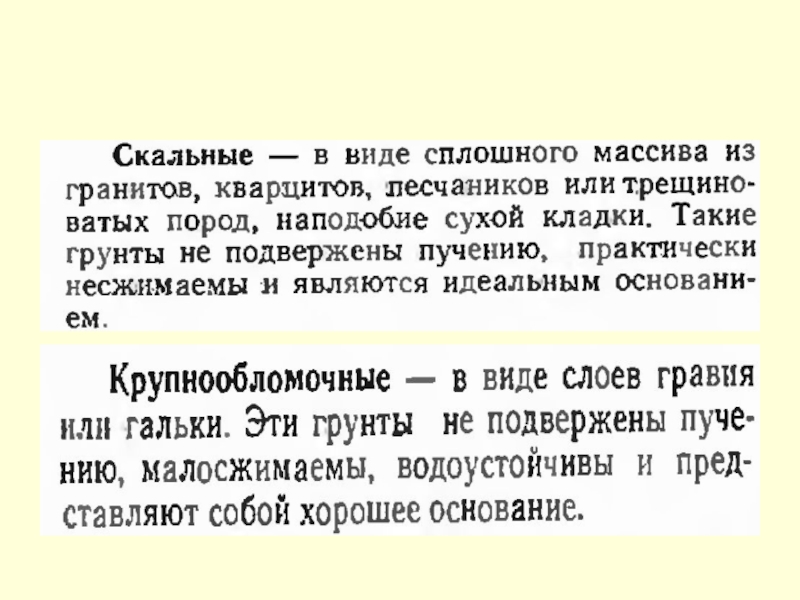

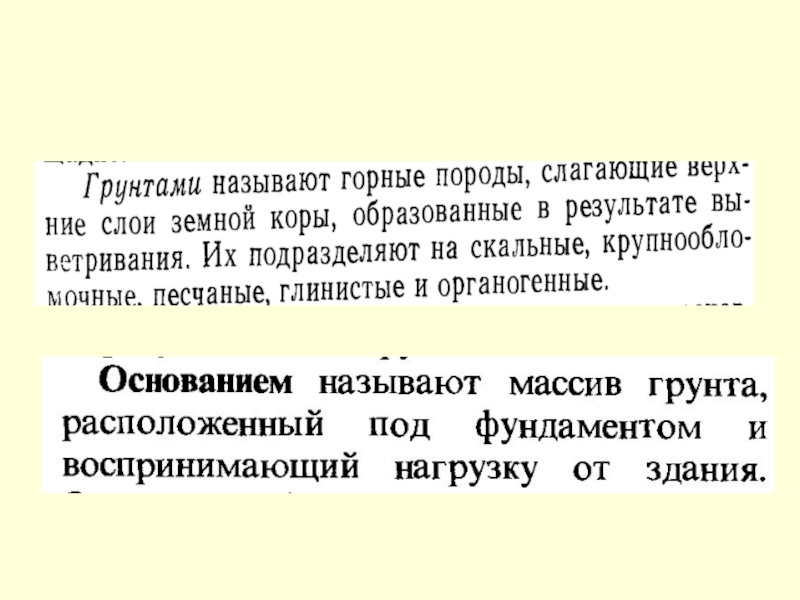

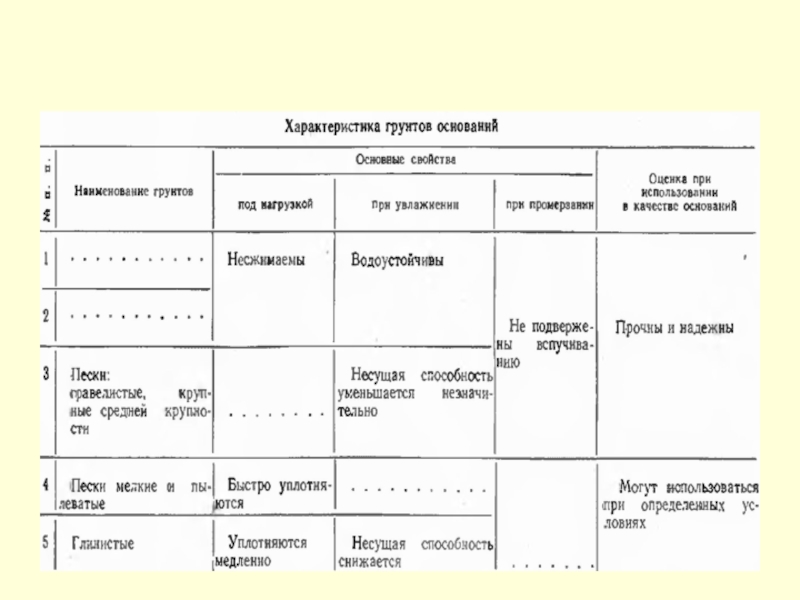

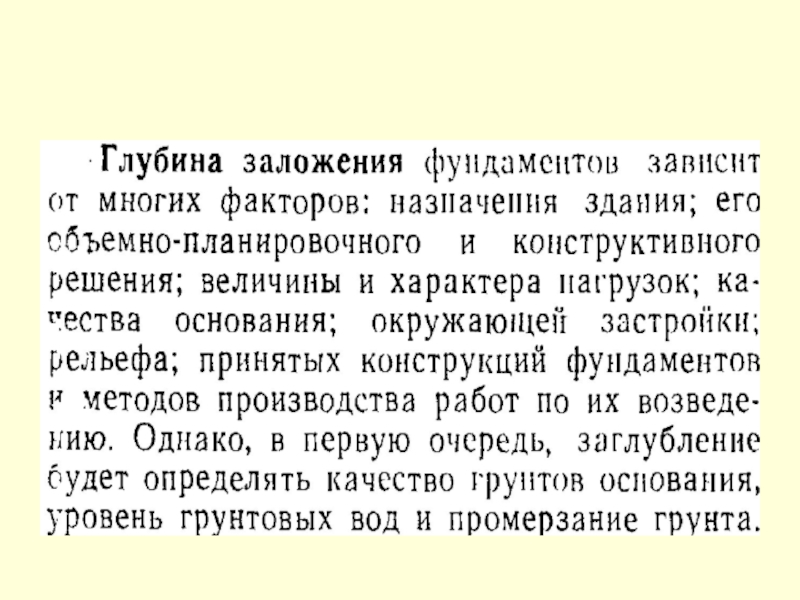

- 3. Грунтовые условия строительной площадки
- 4. Слайд 4
- 5. Слайд 5
- 6. Слайд 6
- 7. Слайд 7
- 8. Слайд 8
- 9. Слайд 9
- 10. Слайд 10
- 11. Слайд 11
- 12. Слайд 12
- 13. Слайд 13
- 14. Слайд 14
- 15. Слайд 15
- 16. Слайд 16
- 17. Слайд 17
- 18. Слайд 18
- 19. Контрольное заданиеОпределите глубину заложения фундамента.Определите отметку фундамента.-0,050-0,120-0,620

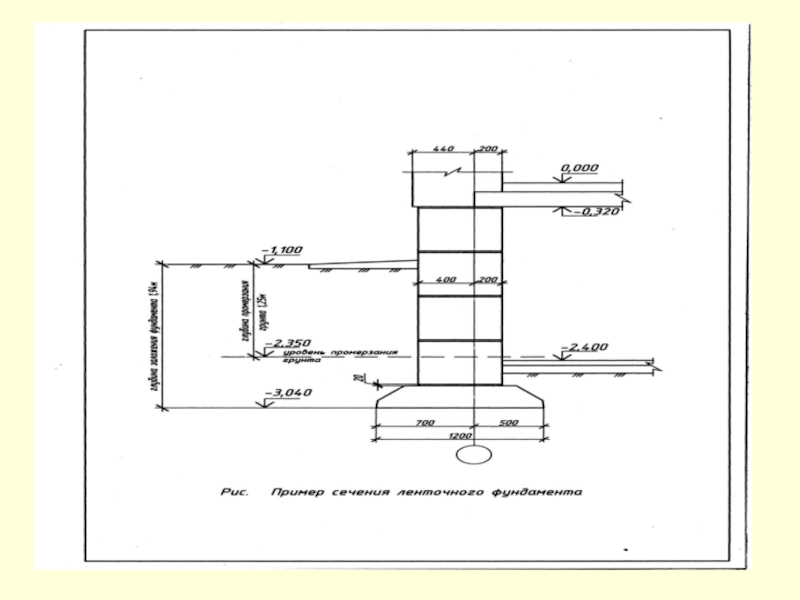

- 20. Практическая работа №2 «Расчет глубины заложения сборного ленточного фундамента».
- 21. Слайд 21
- 22. Слайд 22

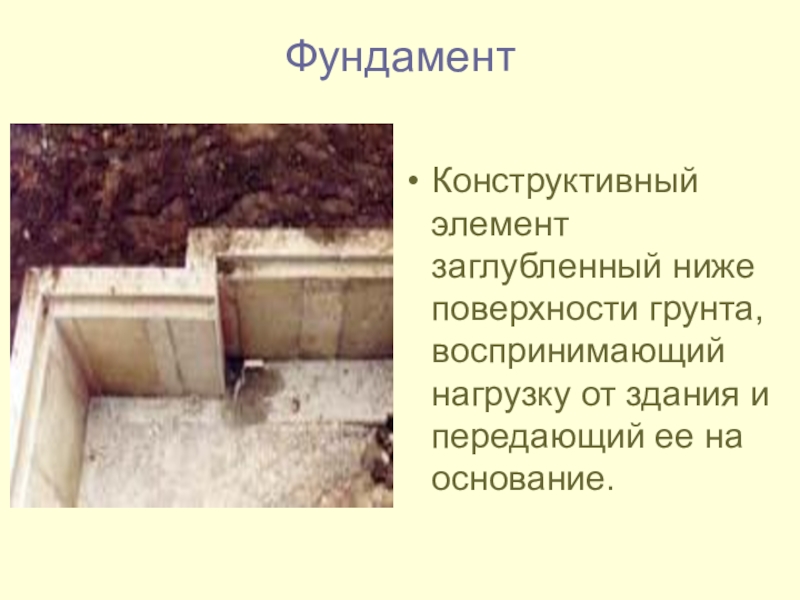

- 23. ФундаментКонструктивный элемент заглубленный ниже поверхности грунта, воспринимающий нагрузку от здания и передающий ее на основание.
- 24. Требования предъявляемые к фундаментам:прочность;устойчивость, на опрокидывание и
- 25. Классификация фундаментов: по конструктивным схемам, по материалу, по характеру работы, по глубине заложенияпо способу возведения.
- 26. По конструктивным схемам:1)Какие фундаменты рекомендуется устраивать под

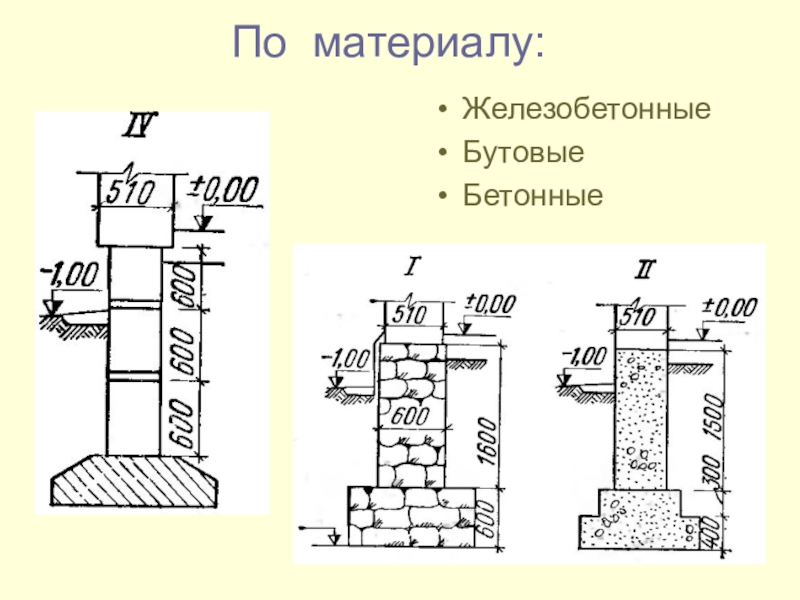

- 27. По материалу:Железобетонные БутовыеБетонные
- 28. По характеру работы:Жесткие –работающие только на сжатие

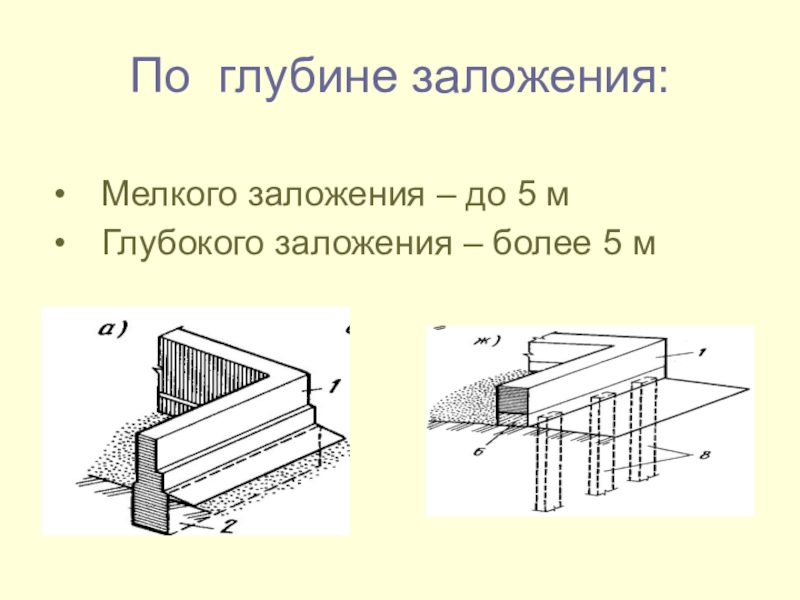

- 29. По глубине заложения:Мелкого заложения – до 5 мГлубокого заложения – более 5 м
- 30. По способу возведения:МонолитныеСборные
- 31. Слайд 31
- 32. Слайд 32
- 33. Ленточные фундаменты. Сборные, монолитные. Фундаменты, устроенные на склонах и на неравномерно уплотняемых грунтах.
- 34. Ленточные фундаментыУстраивают под несущими стенами бескаркасных зданий.
- 35. Если для передачи нагрузки на грунт ширина фундамента превышает ширину стены , то фундамент устраивают уступами.
- 36. Фундаменты из бутового камня Возводятся из
- 37. Бутобетонные фундаментыБутовый камень утопленный в бетонную смесь.
- 38. БетонныеФундаментыиз монолитного бетона класса прочности В 7,5
- 39. Блочные фундаментыУстраивают из плит прямоугольного илитрапециевидного сечения.
- 40. Правила проектирования блочных фундаментовФундаментные плиты укладываются вплотную
- 41. Размеры фундаментных блоков высота 580мм; ширина 300,
- 42. Поверх фундаментных плит по слою раствора устанавливают
- 43. Фундаменты на глинистых и просадочных основаниях 1)По
- 44. Фундаменты на косогорахТакже осуществляется переход при разных
- 45. Фундаменты на основаниях с неоднородной структуройФундамент разделяют
- 46. Конструкции д/ш для фундаментовДля сборного ленточного фундамента
- 47. Вопросы для самостоятельной работыНазначение деформационных швов.Виды деформационных

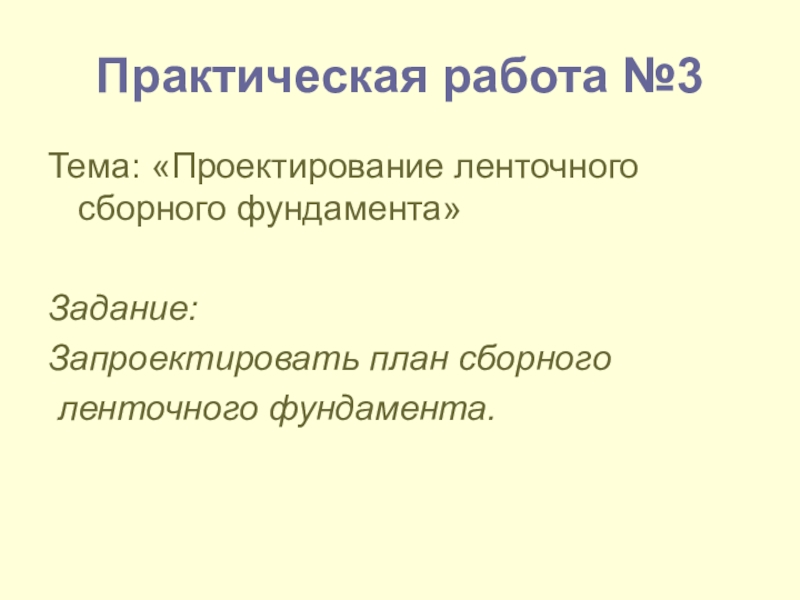

- 48. Практическая работа №3Тема: «Проектирование ленточного сборного фундамента» Задание: Запроектировать план сборного ленточного фундамента.
- 49. Слайд 49
- 50. Слайд 50

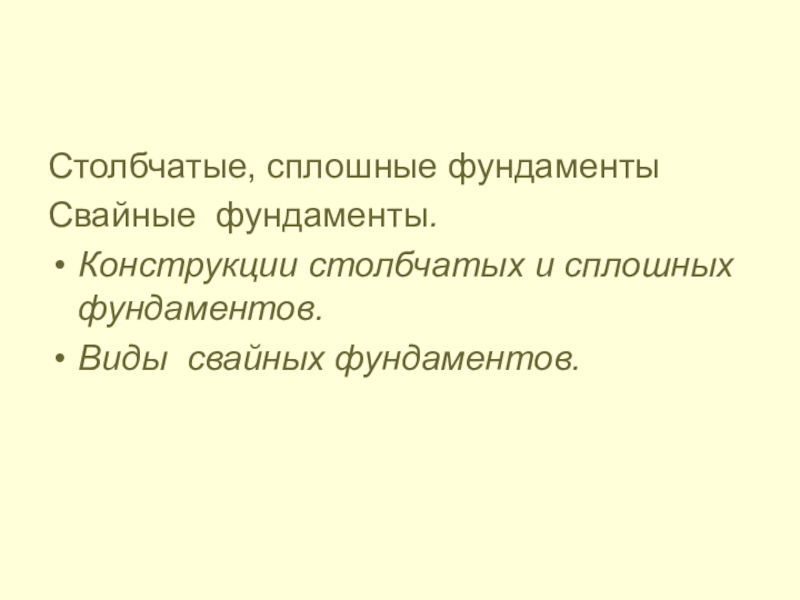

- 51. Столбчатые, сплошные фундаменты Свайные фундаменты. Конструкции столбчатых и сплошных фундаментов. Виды свайных фундаментов.

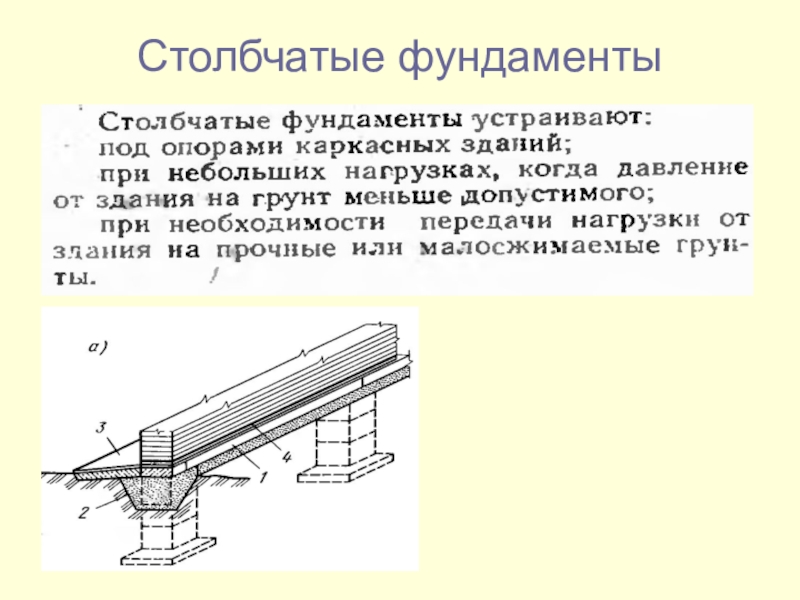

- 52. Столбчатые фундаменты
- 53. Проектирование столбчатых фундаментов
- 54. Конструкция столбчатого фундамента
- 55. Узел сопряжения столбчатого фундамента с колонной и фундаментной балкой

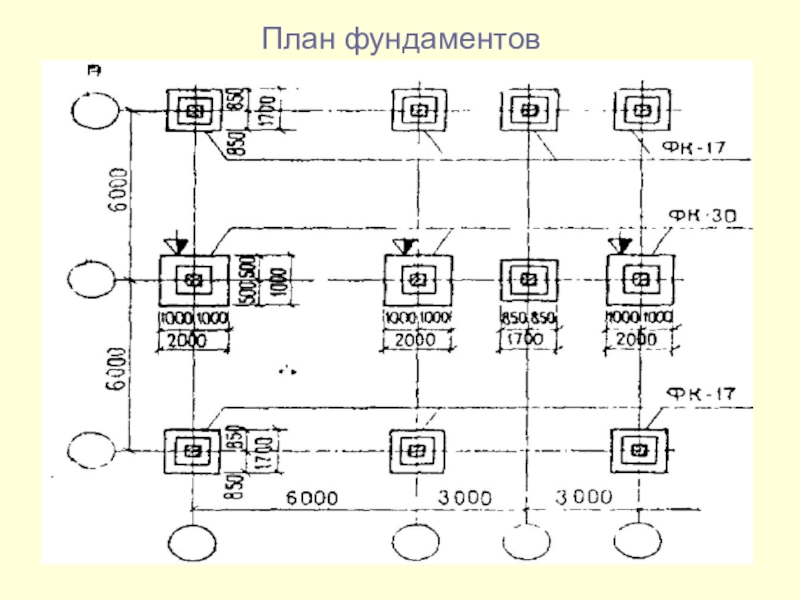

- 56. План фундаментов

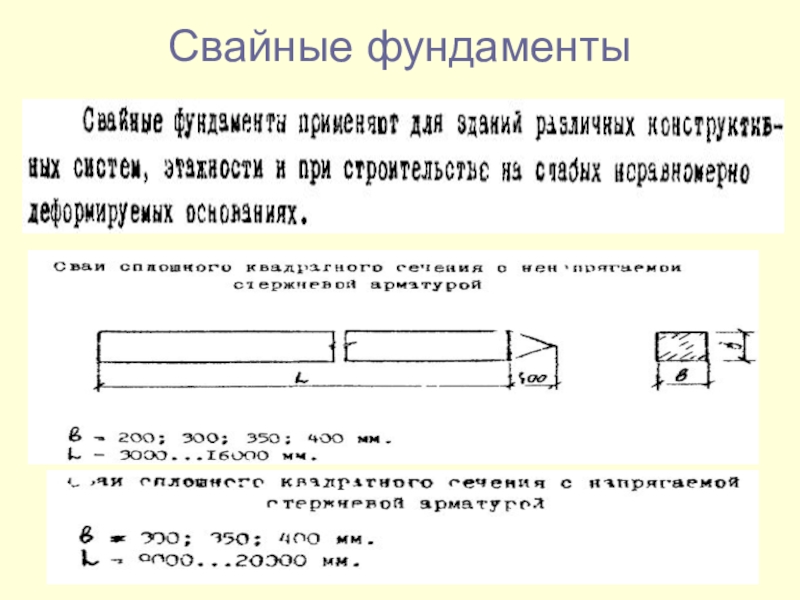

- 57. Свайные фундаменты
- 58. Слайд 58
- 59. Слайд 59
- 60. Набивные бетонные сваиПрименяют:Сложные инженерно-геологические условия.Близкое расположений зданий или сооружений.
- 61. Проектирование свайных фундаментов
- 62. Слайд 62
- 63. Слайд 63
- 64. Слайд 64
- 65. Разрез свайных фундаментов

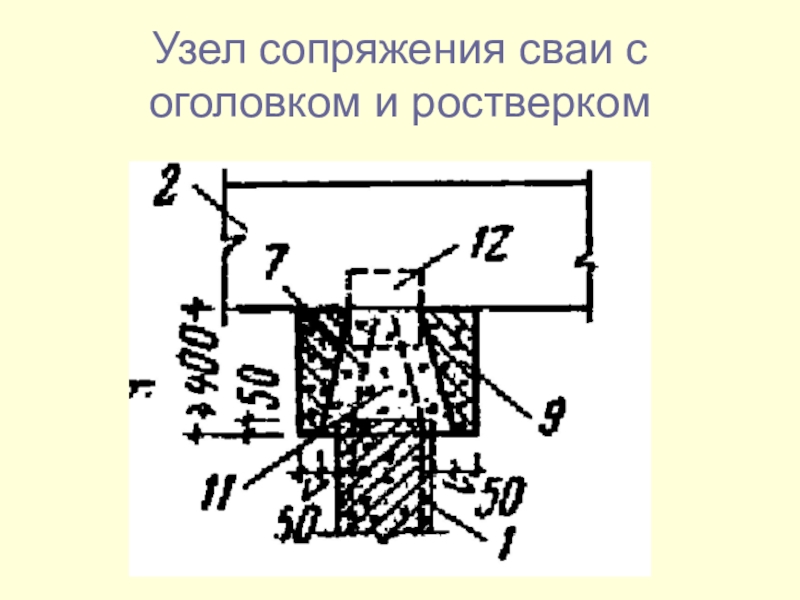

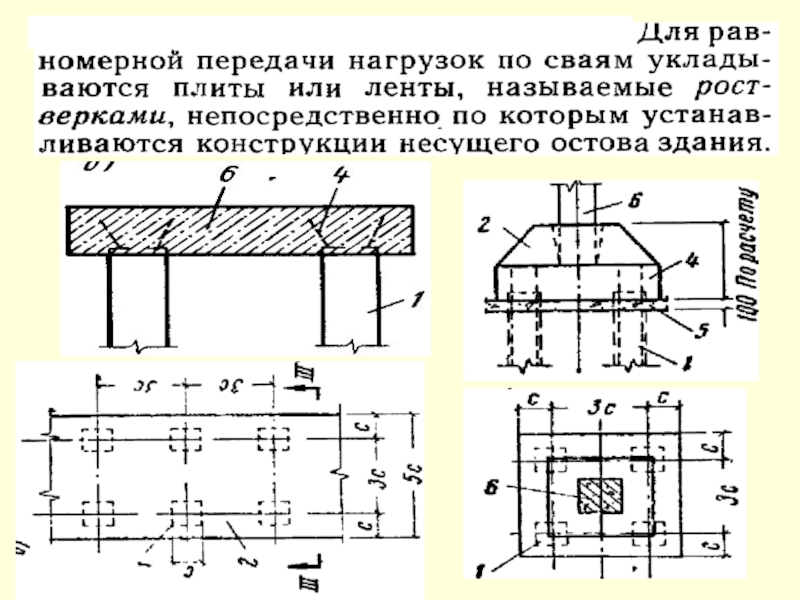

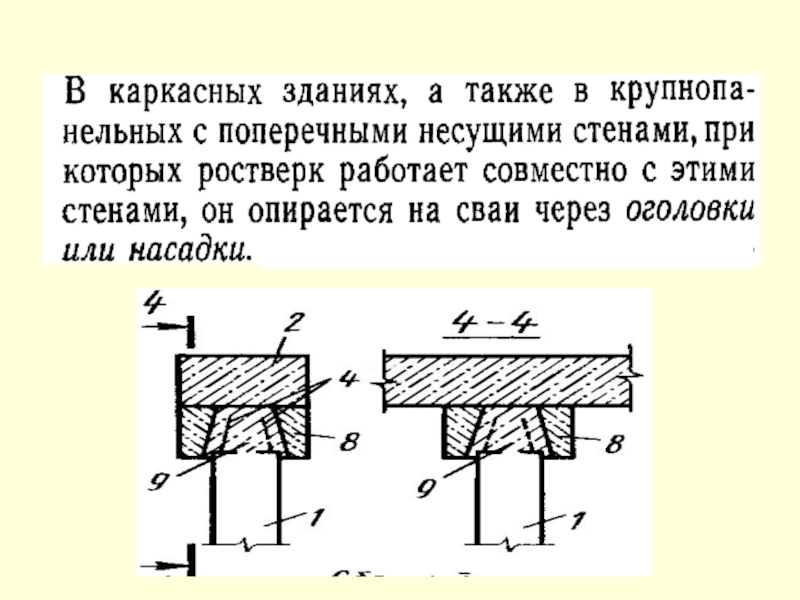

- 66. Узел сопряжения сваи с оголовком и ростверком
- 67. Слайд 67
- 68. Элементы подземной части зданияПодвалы, технические подполья. Отмостки, приямки. Назначение подвалов и технических подполий. Устройство отмостки.
- 69. -2.100
- 70. -1.900

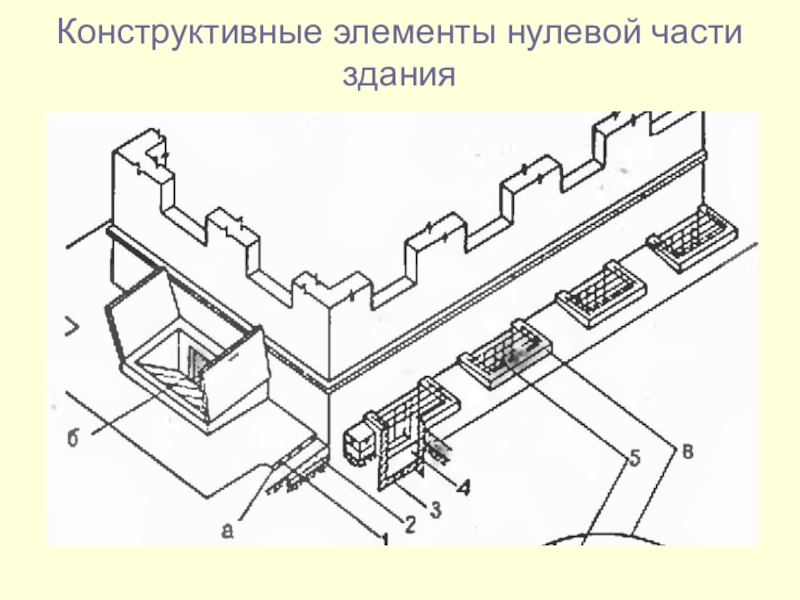

- 71. Конструктивные элементы нулевой части здания

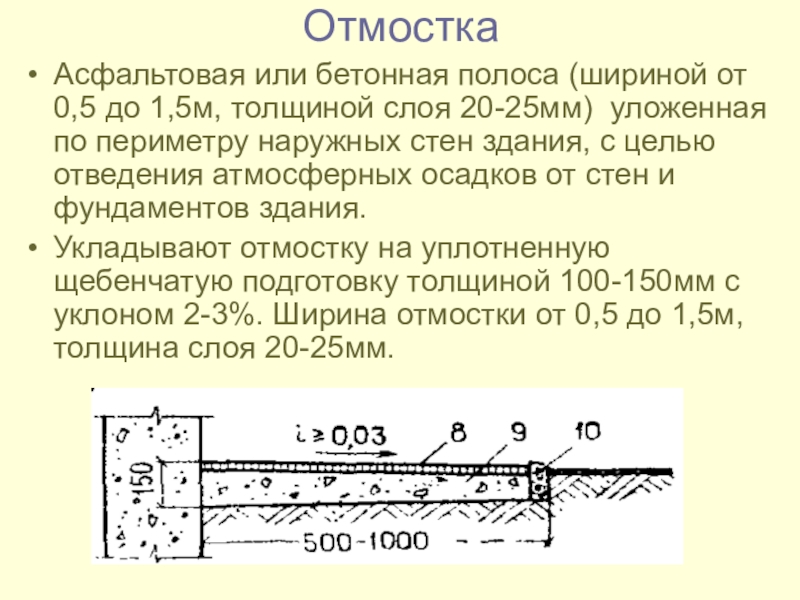

- 72. Отмостка Асфальтовая или бетонная полоса (шириной от
- 73. Приямок Световой колодец перед окном подвального помещения.Стенки

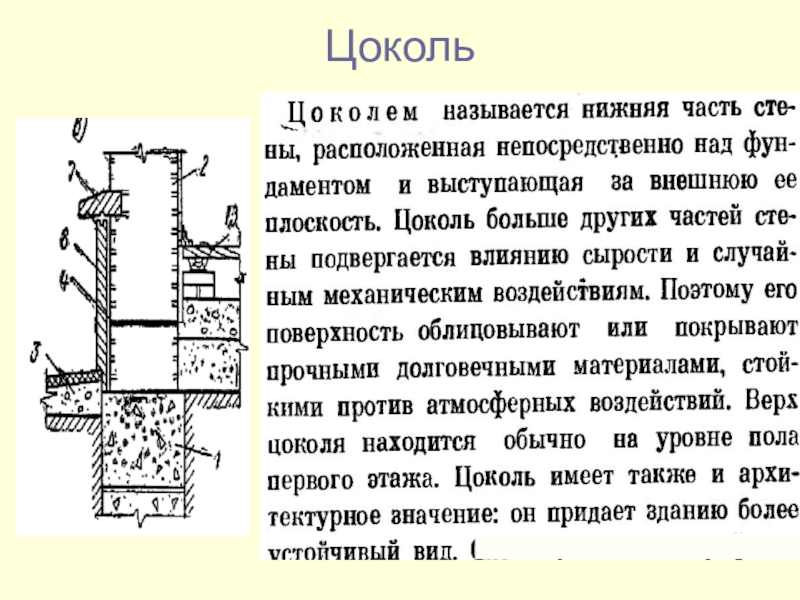

- 74. Цоколь
- 75. Слайд 75

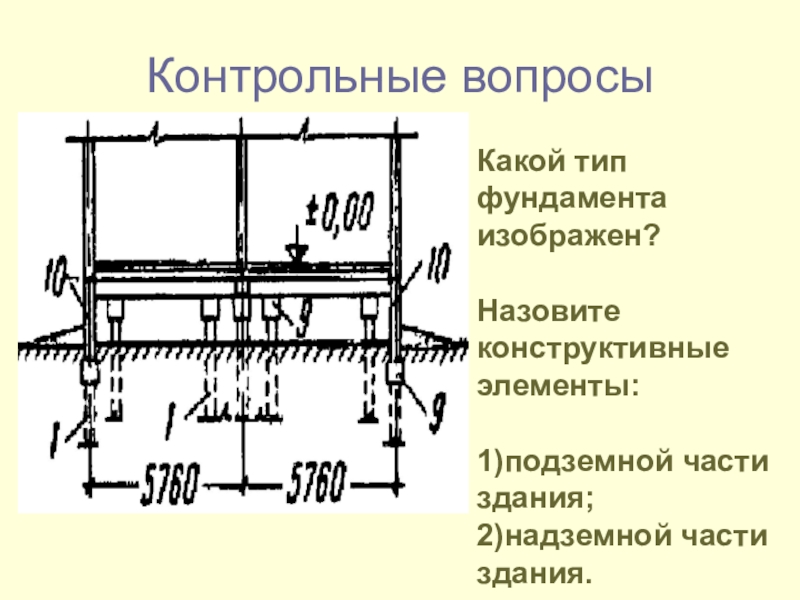

- 76. Контрольные вопросыКакой тип фундамента изображен?Назовите конструктивные элементы:1)подземной части здания;2)надземной части здания.
- 77. 1)Дайте название конструктивным элементам фундамента. 2)Назовите тип фундамента

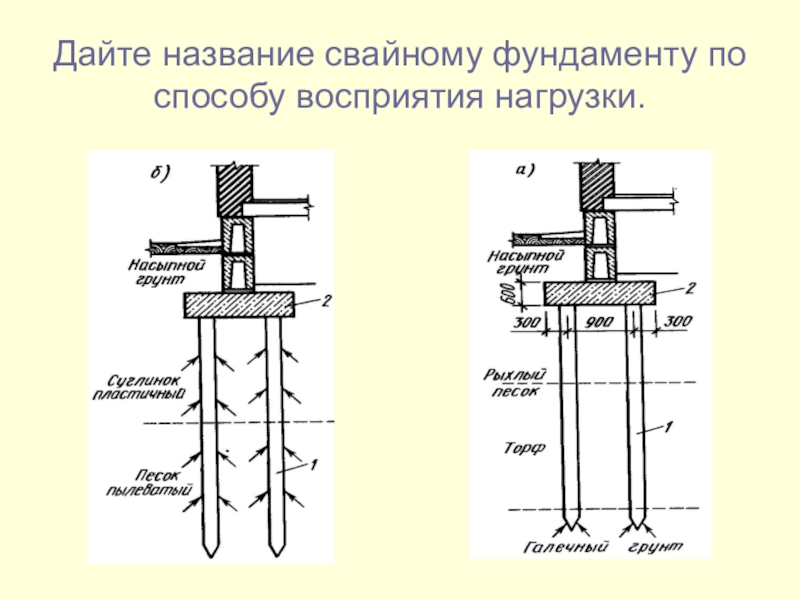

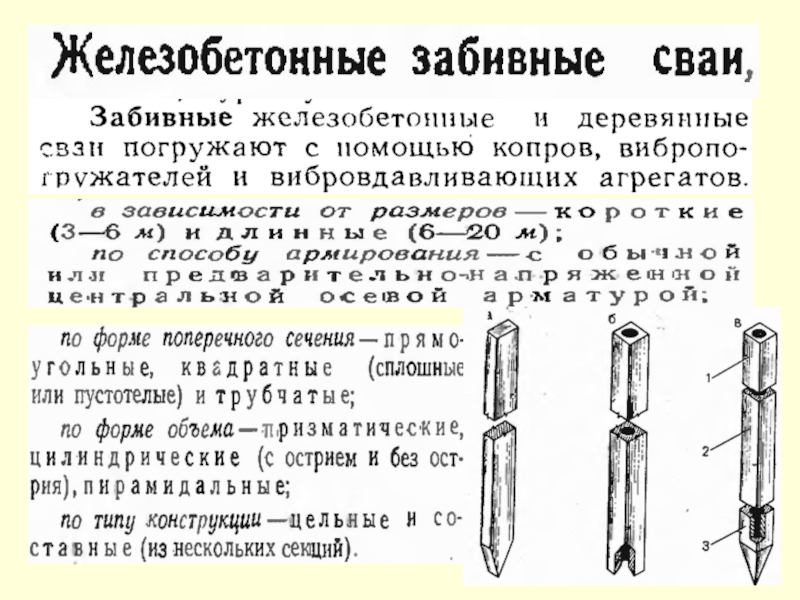

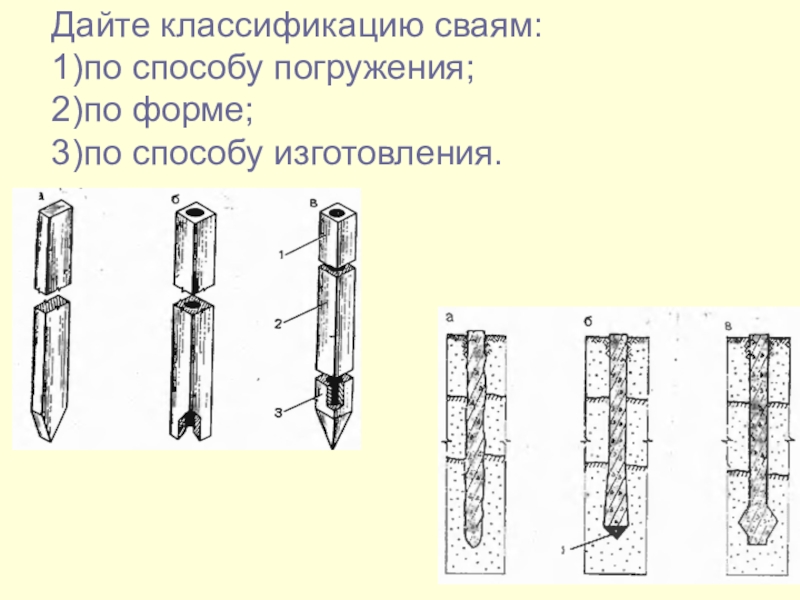

- 78. Дайте классификацию сваям: 1)по способу погружения; 2)по форме; 3)по способу изготовления.
- 79. Дайте название свайному фундаменту по способу восприятия нагрузки.

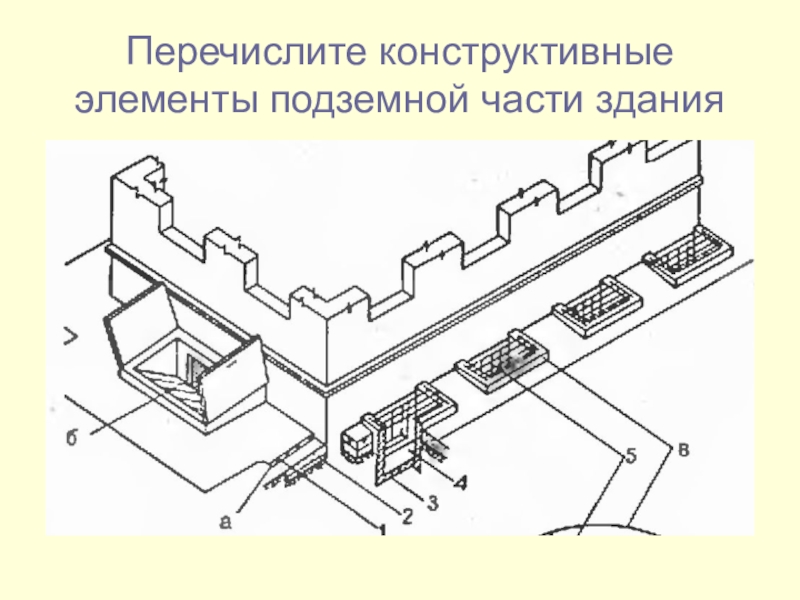

- 80. Перечислите конструктивные элементы подземной части здания

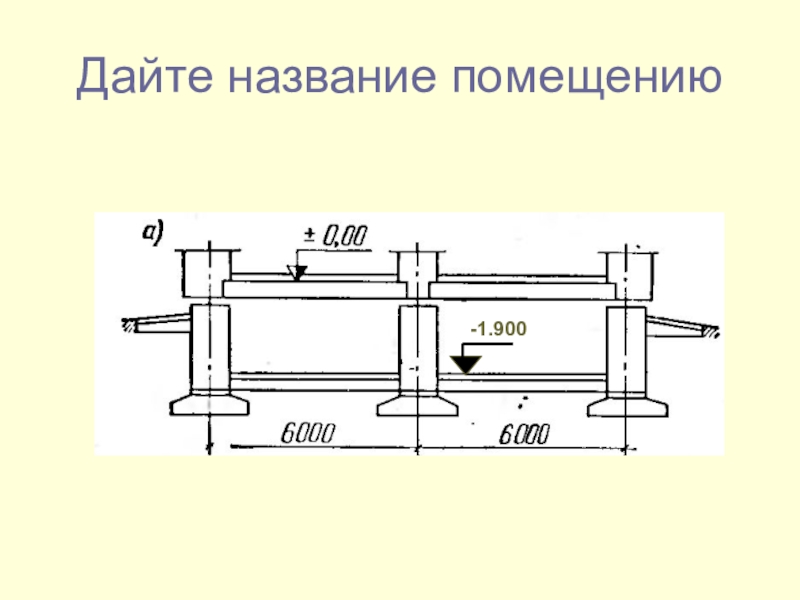

- 81. Дайте название помещению-1.900
- 82. Контрольные вопросыНазовите конструктивные элементы:1)подземной части здания;2)надземной части здания.

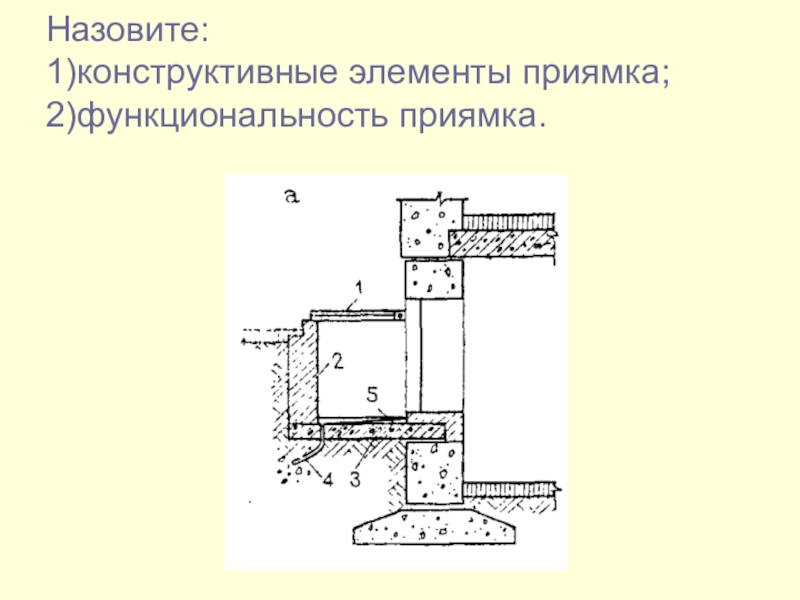

- 83. Назовите: 1)конструктивные элементы приямка; 2)функциональность приямка.
- 84. Слайд 84
- 85. Защита подземной части здания от грунтовой сырости

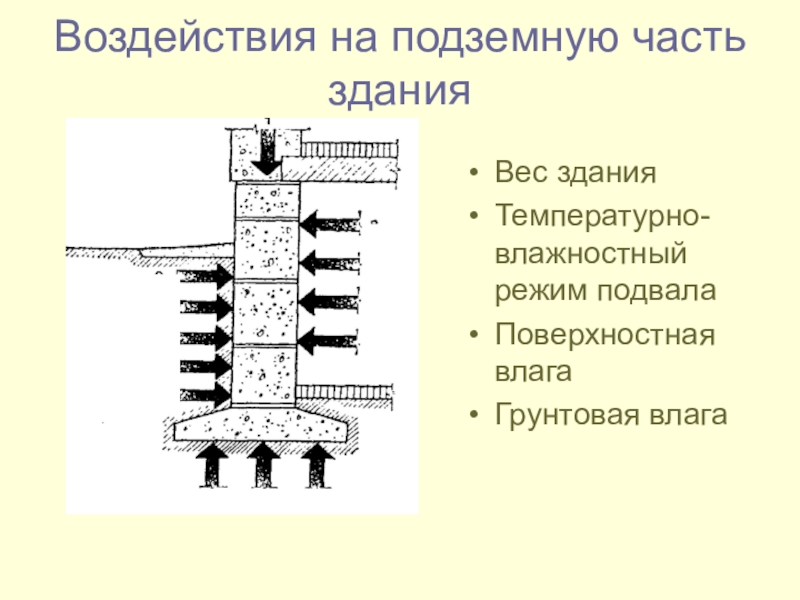

- 86. Воздействия на подземную часть зданияВес зданияТемпературно- влажностный режим подвалаПоверхностная влагаГрунтовая влага
- 87. Слайд 87
- 88. Слайд 88
- 89. Обмазочная гидроизоляция

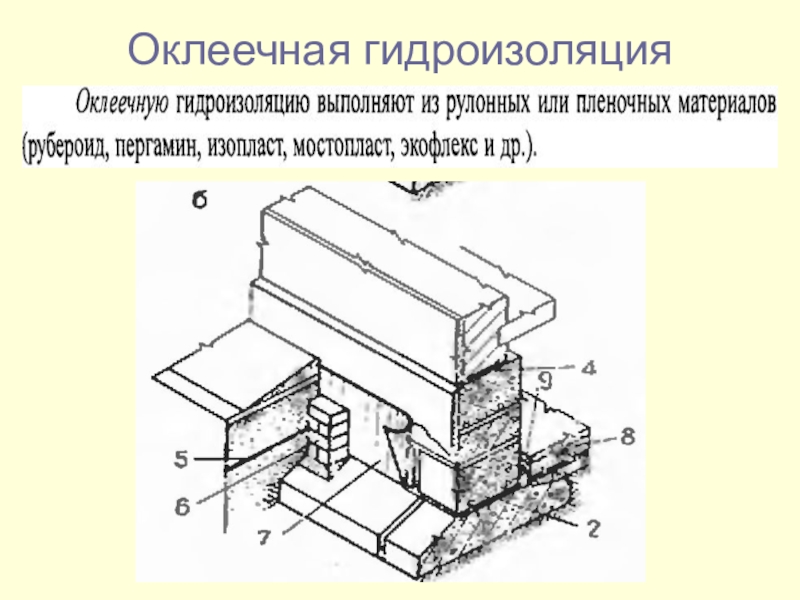

- 90. Оклеечная гидроизоляция

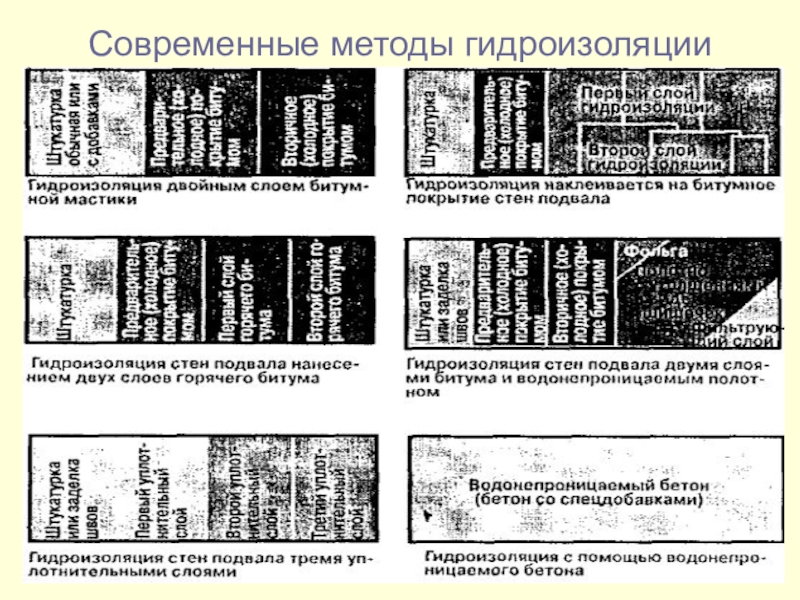

- 91. Современные методы гидроизоляции

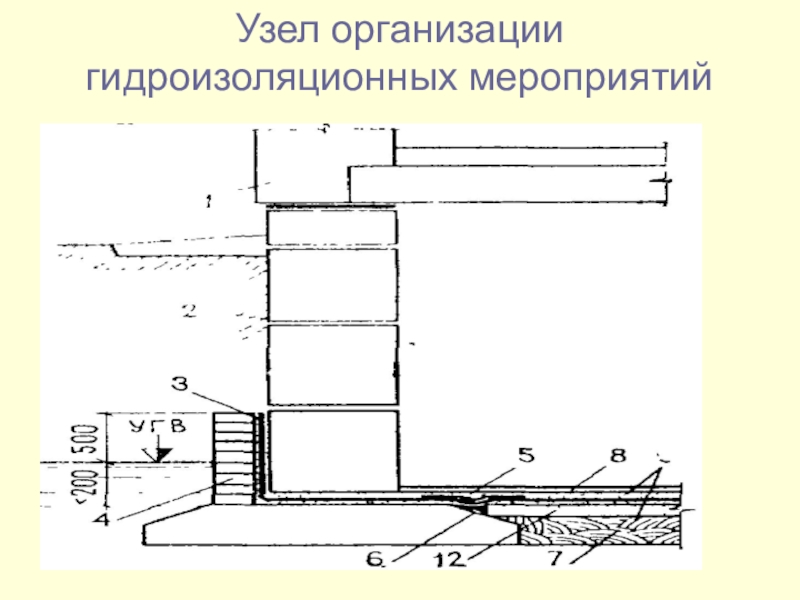

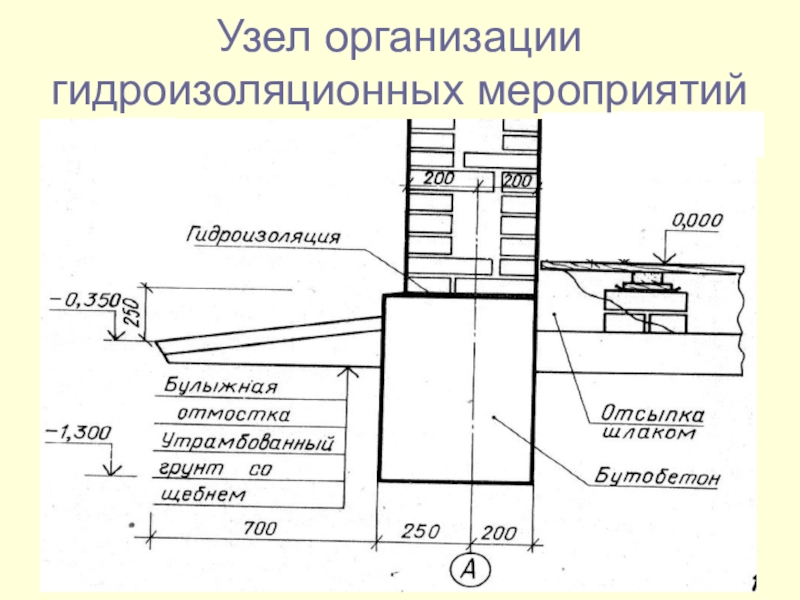

- 92. Узел организации гидроизоляционных мероприятий
- 93. Узел организации гидроизоляционных мероприятий

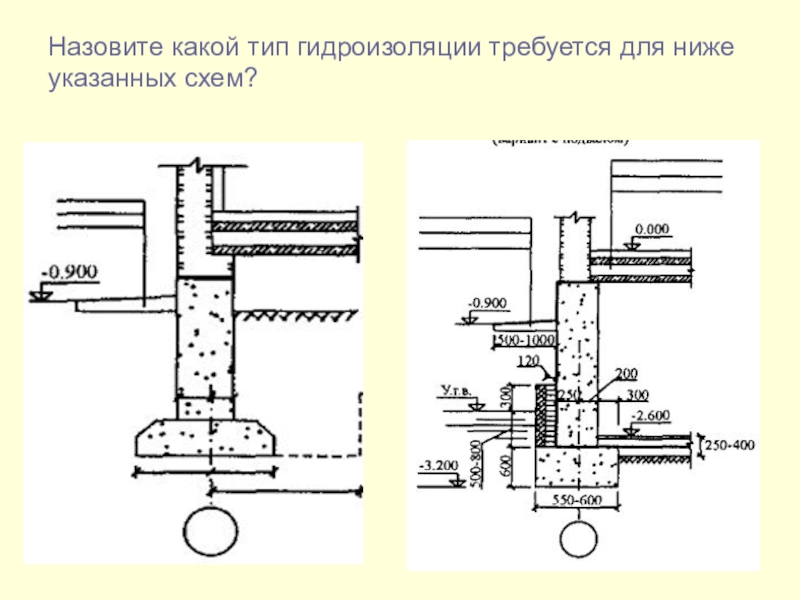

- 94. Назовите какой тип гидроизоляции требуется для ниже указанных схем?

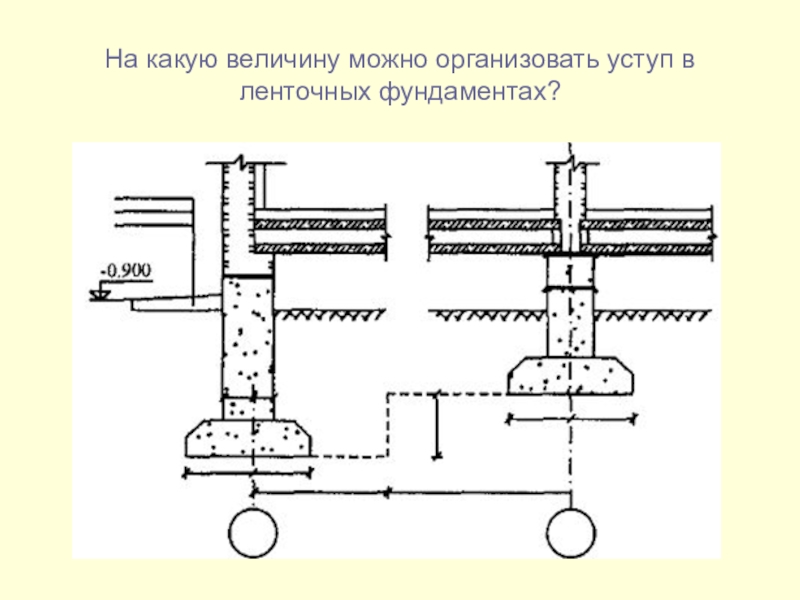

- 95. На какую величину можно организовать уступ в ленточных фундаментах?

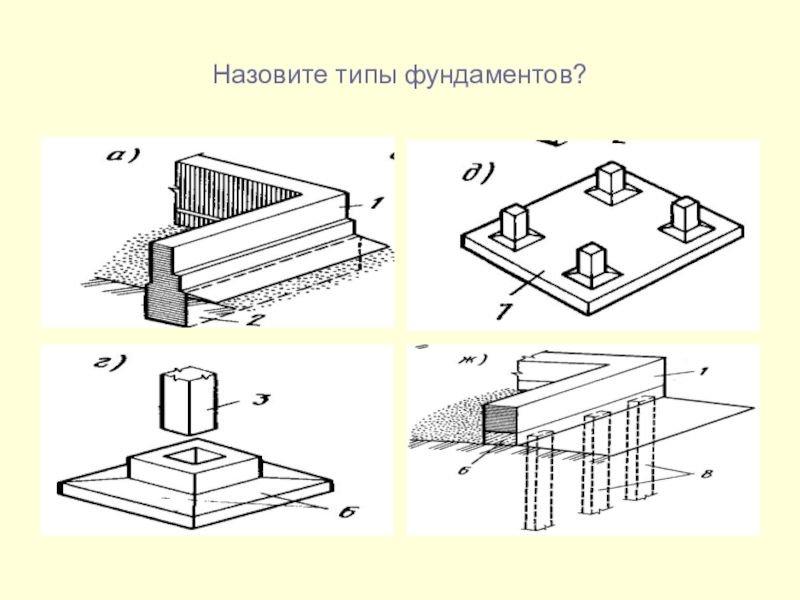

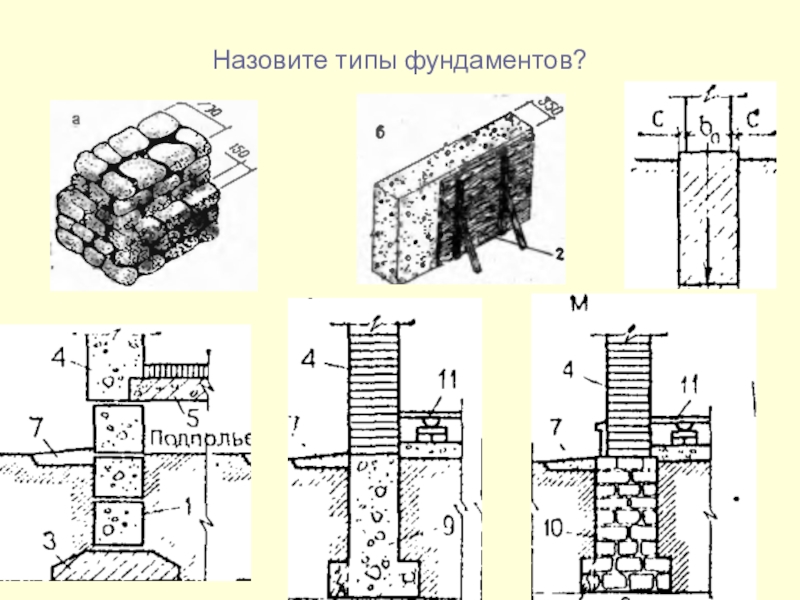

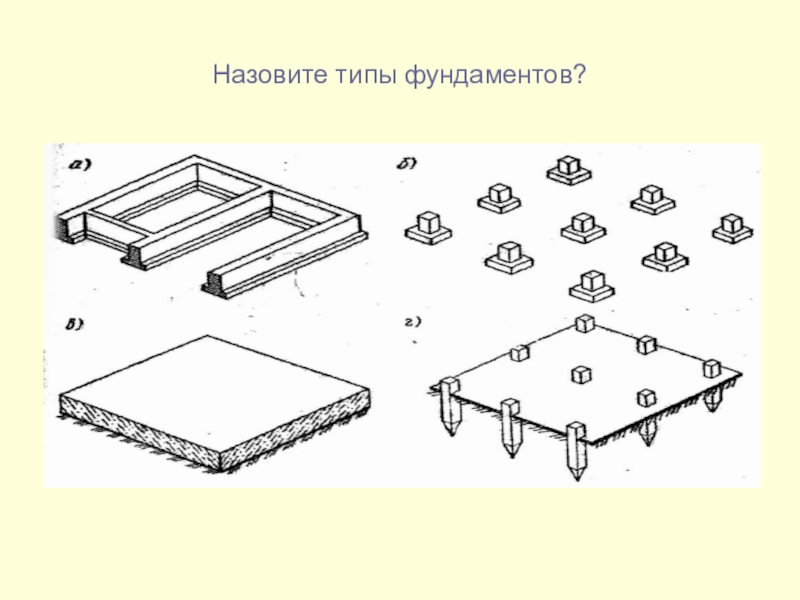

- 96. Назовите типы фундаментов?
- 97. Назовите типы фундаментов?

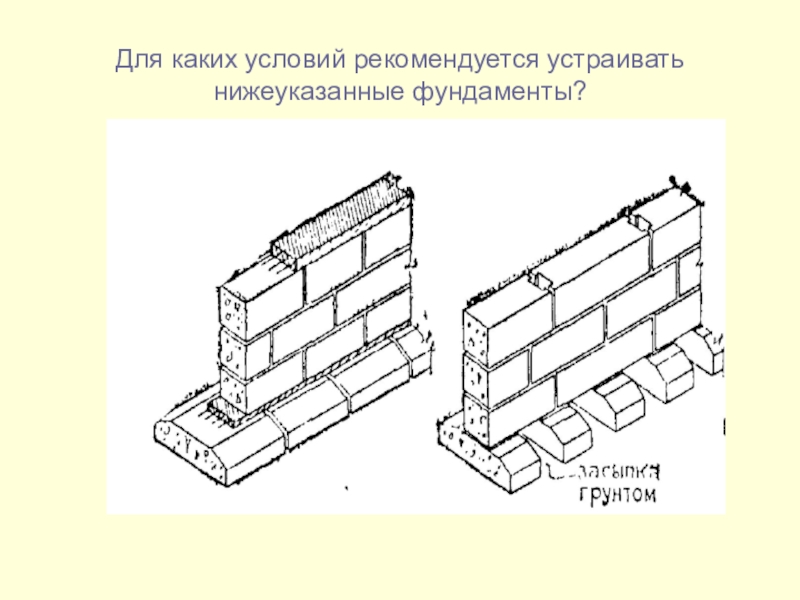

- 98. Для каких условий рекомендуется устраивать нижеуказанные фундаменты?
- 99. Назовите типы фундаментов?

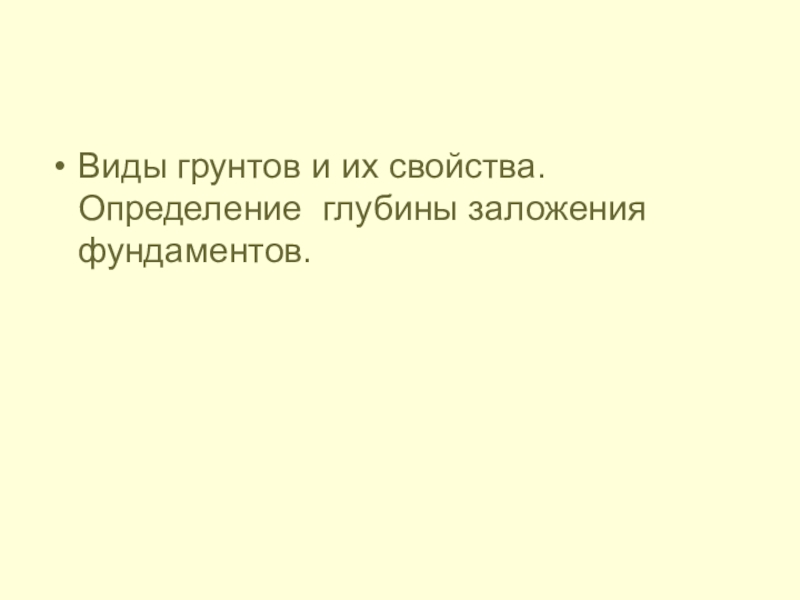

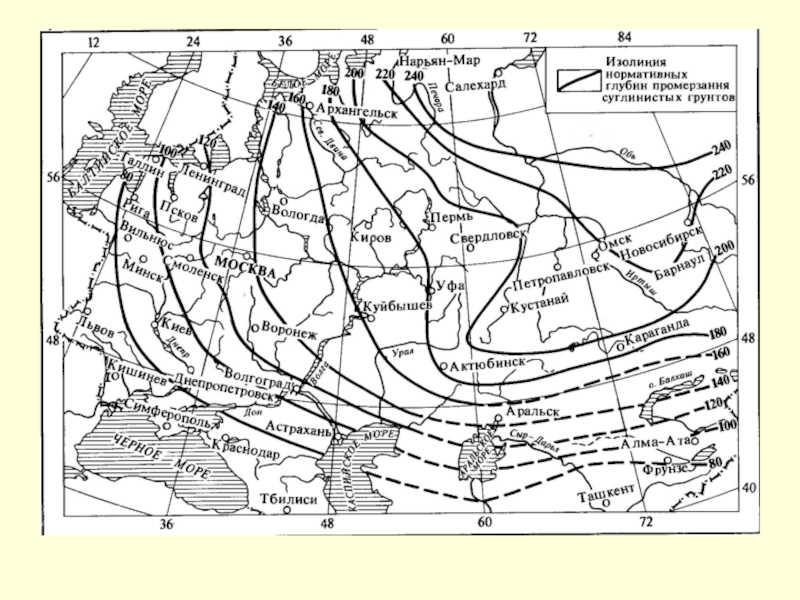

Виды грунтов и их свойства. Определение глубины заложения фундаментов.

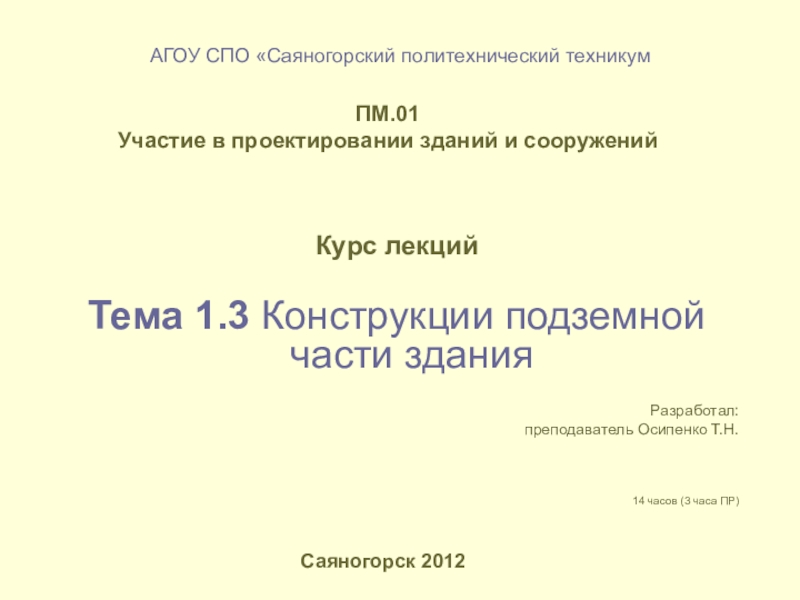

Слайд 1АГОУ СПО «Саяногорский политехнический техникум
Курс лекций
Тема 1.3 Конструкции подземной части здания
Разработал:
преподаватель
Осипенко Т.Н.
14 часов (3 часа ПР)
14 часов (3 часа ПР)

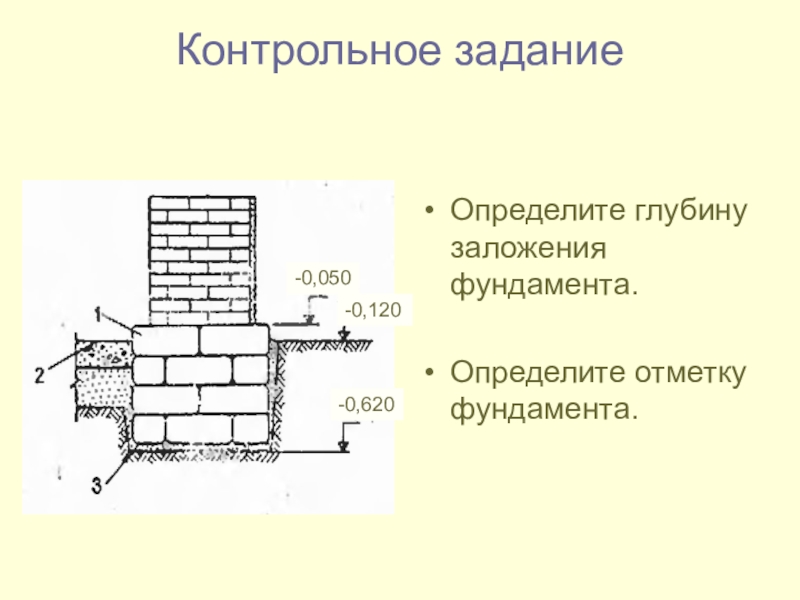

Слайд 19Контрольное задание
Определите глубину заложения фундамента.
Определите отметку фундамента.
-0,050
-0,120
-0,620
Слайд 23Фундамент
Конструктивный элемент заглубленный ниже поверхности грунта, воспринимающий нагрузку от здания и
передающий ее на основание.

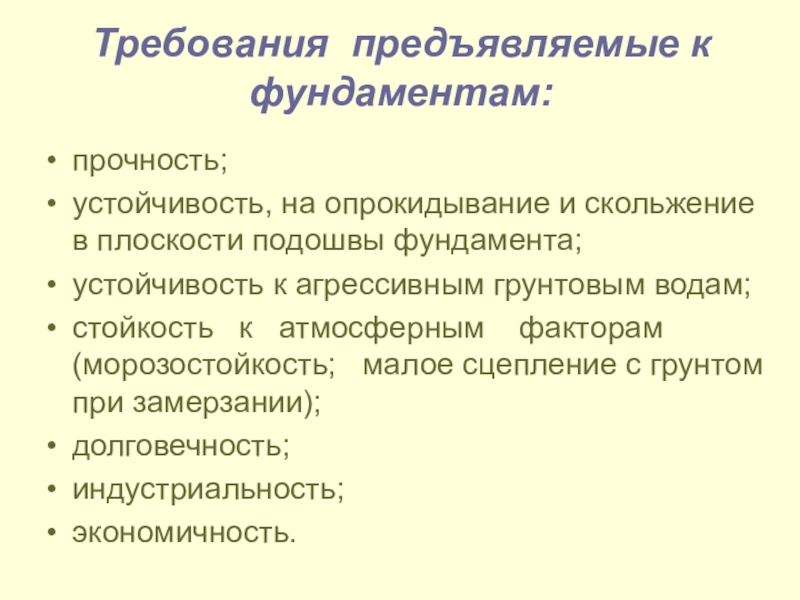

Слайд 24Требования предъявляемые к фундаментам:
прочность;
устойчивость, на опрокидывание и скольжение в плоскости подошвы
фундамента;
устойчивость к агрессивным грунтовым водам;
стойкость к атмосферным факторам (морозостойкость; малое сцепление с грунтом при замерзании);
долговечность;
индустриальность;
экономичность.
устойчивость к агрессивным грунтовым водам;
стойкость к атмосферным факторам (морозостойкость; малое сцепление с грунтом при замерзании);
долговечность;
индустриальность;
экономичность.
Слайд 25

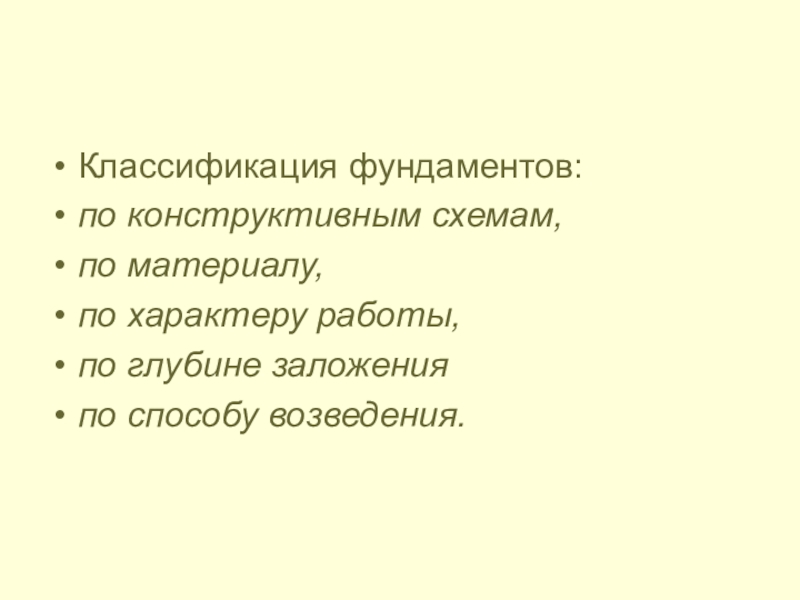

Классификация фундаментов:
по конструктивным схемам,
по материалу,
по характеру работы,
по
глубине заложения
по способу возведения.
по способу возведения.

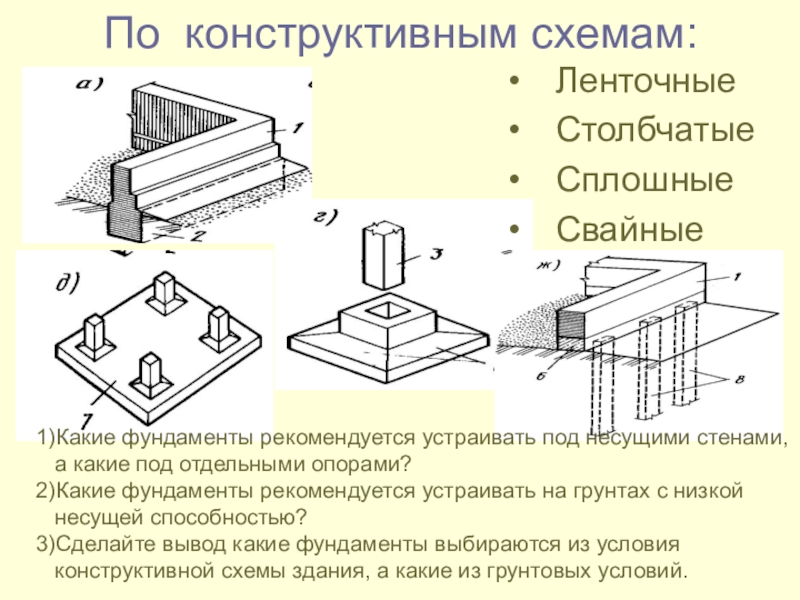

Слайд 26По конструктивным схемам:
1)Какие фундаменты рекомендуется устраивать под несущими стенами,
а
какие под отдельными опорами?
2)Какие фундаменты рекомендуется устраивать на грунтах с низкой
несущей способностью?
3)Сделайте вывод какие фундаменты выбираются из условия
конструктивной схемы здания, а какие из грунтовых условий.
2)Какие фундаменты рекомендуется устраивать на грунтах с низкой
несущей способностью?
3)Сделайте вывод какие фундаменты выбираются из условия
конструктивной схемы здания, а какие из грунтовых условий.
Ленточные
Столбчатые
Сплошные
Свайные

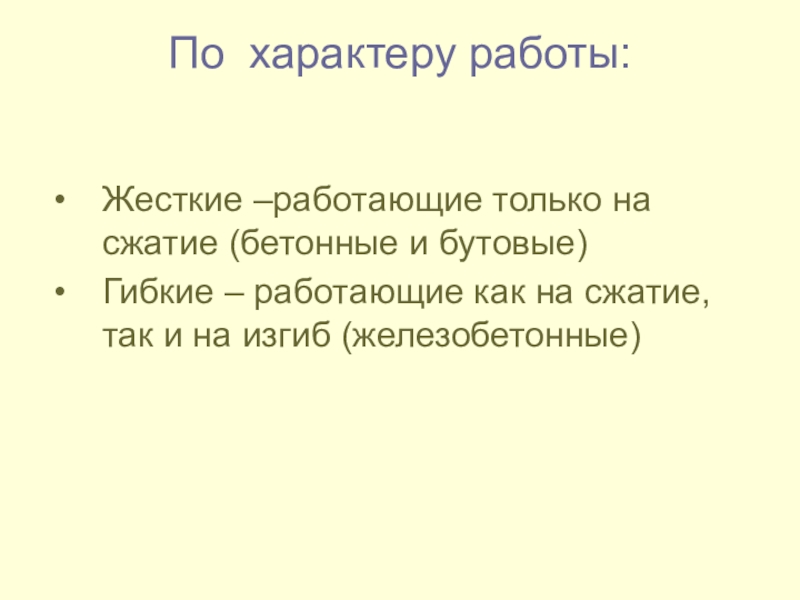

Слайд 28По характеру работы:
Жесткие –работающие только на сжатие (бетонные и бутовые)
Гибкие –
работающие как на сжатие, так и на изгиб (железобетонные)
Слайд 33
Ленточные фундаменты.
Сборные, монолитные.
Фундаменты, устроенные на склонах и на неравномерно
уплотняемых грунтах.

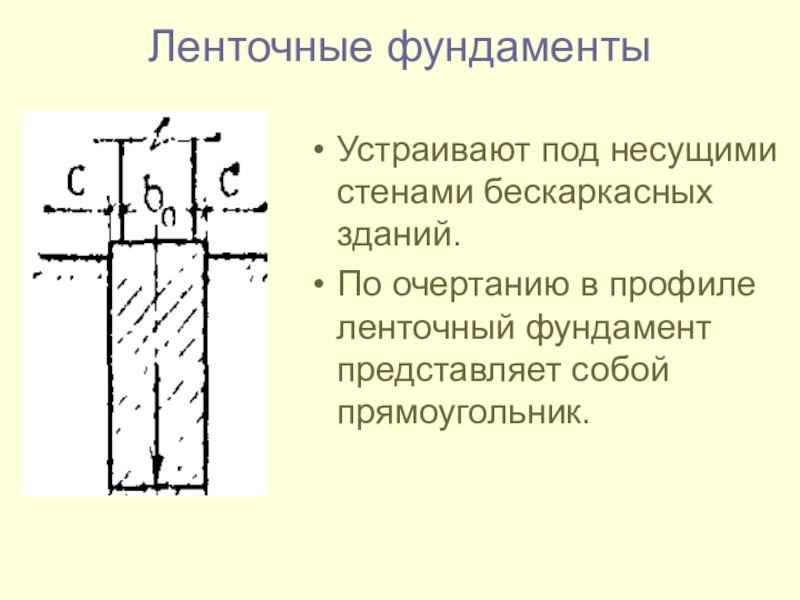

Слайд 34Ленточные фундаменты
Устраивают под несущими стенами бескаркасных зданий.
По очертанию в профиле
ленточный фундамент представляет собой прямоугольник.
Слайд 35

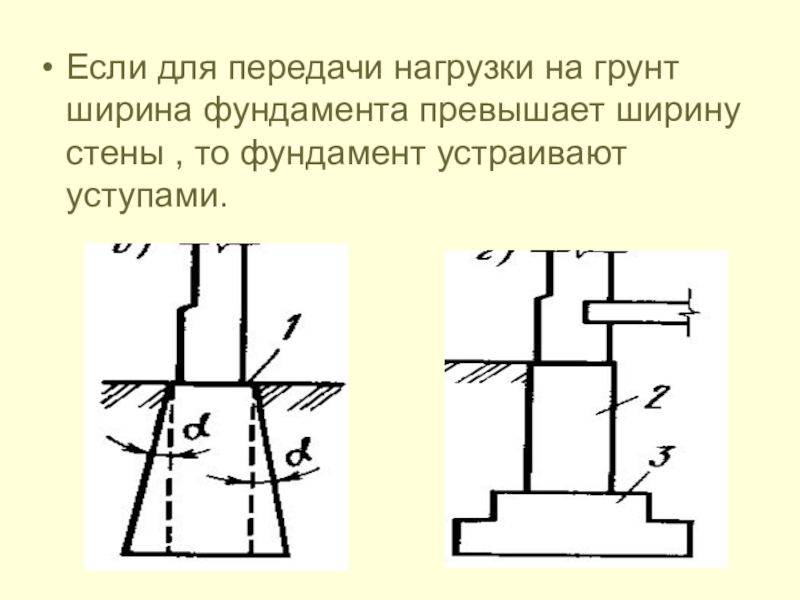

Если для передачи нагрузки на грунт ширина фундамента превышает ширину стены
, то фундамент устраивают уступами.

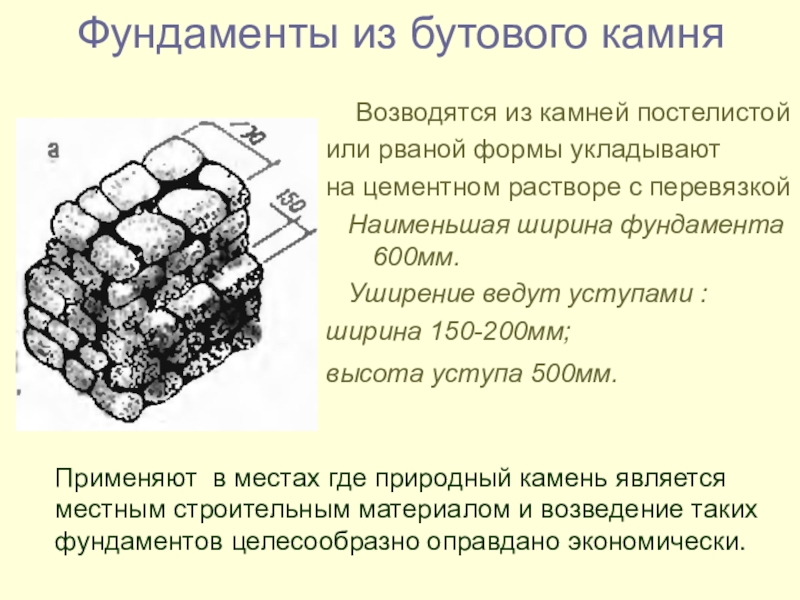

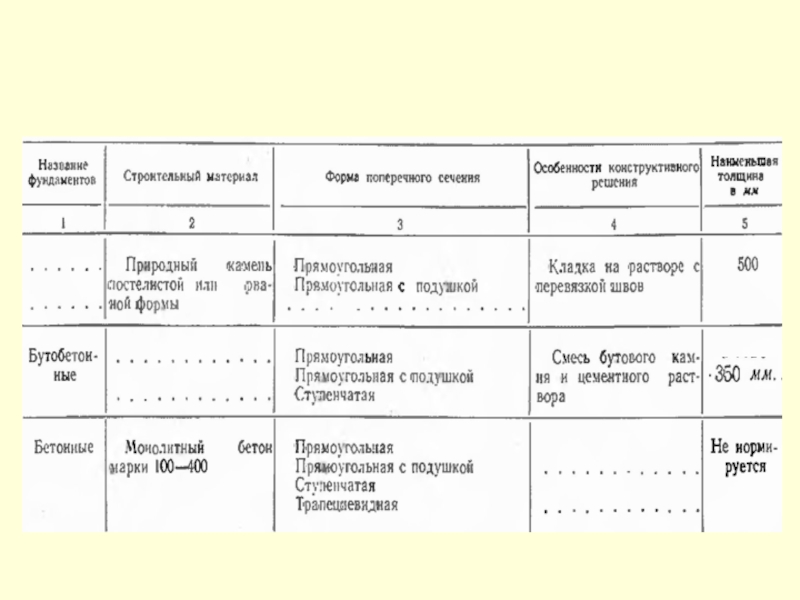

Слайд 36Фундаменты из бутового камня
Возводятся из камней постелистой
или рваной формы
укладывают
на цементном растворе с перевязкой
Наименьшая ширина фундамента 600мм.
Уширение ведут уступами :
ширина 150-200мм;
высота уступа 500мм.
на цементном растворе с перевязкой
Наименьшая ширина фундамента 600мм.
Уширение ведут уступами :
ширина 150-200мм;
высота уступа 500мм.
Применяют в местах где природный камень является местным строительным материалом и возведение таких фундаментов целесообразно оправдано экономически.

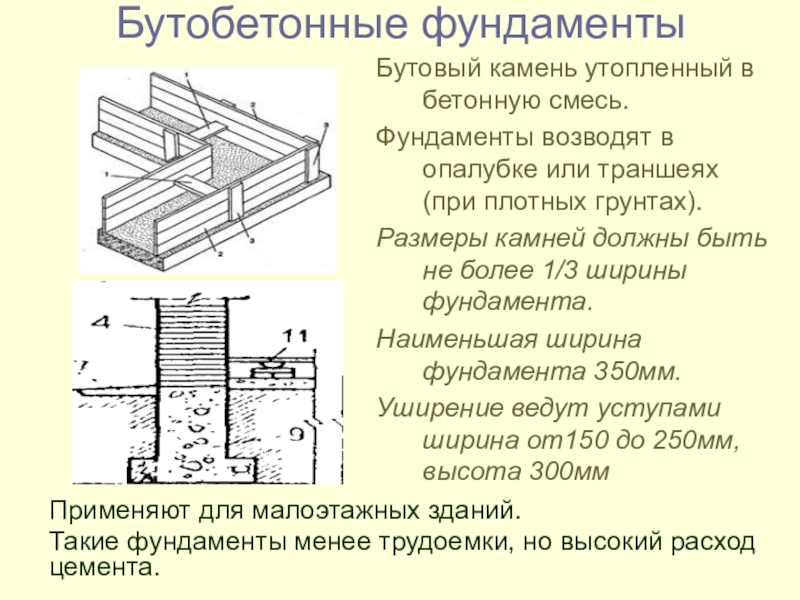

Слайд 37Бутобетонные фундаменты
Бутовый камень утопленный в бетонную смесь.
Фундаменты возводят в опалубке
или траншеях (при плотных грунтах).
Размеры камней должны быть не более 1/3 ширины фундамента.
Наименьшая ширина фундамента 350мм.
Уширение ведут уступами ширина от150 до 250мм, высота 300мм
Размеры камней должны быть не более 1/3 ширины фундамента.
Наименьшая ширина фундамента 350мм.
Уширение ведут уступами ширина от150 до 250мм, высота 300мм
Применяют для малоэтажных зданий.
Такие фундаменты менее трудоемки, но высокий расход цемента.

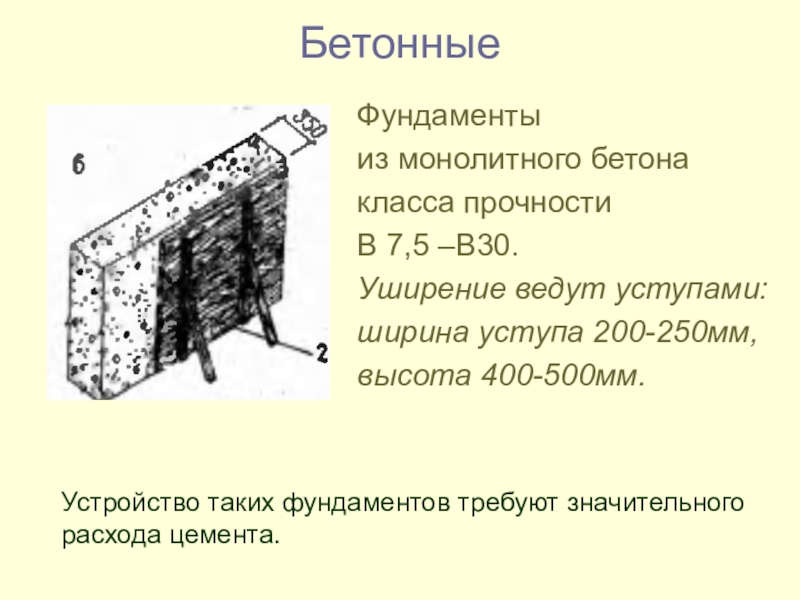

Слайд 38Бетонные
Фундаменты
из монолитного бетона
класса прочности
В 7,5 –В30.
Уширение ведут уступами:
ширина
уступа 200-250мм,
высота 400-500мм.
высота 400-500мм.
Устройство таких фундаментов требуют значительного расхода цемента.

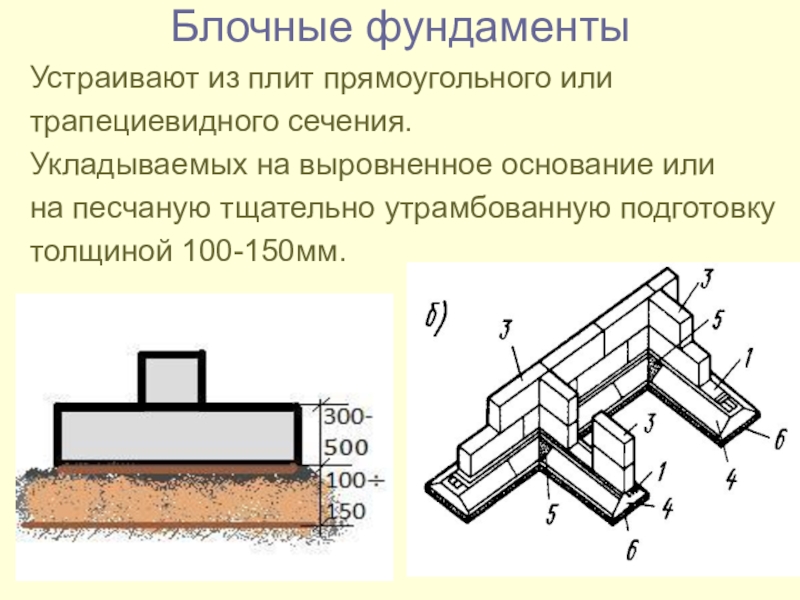

Слайд 39Блочные фундаменты
Устраивают из плит прямоугольного или
трапециевидного сечения.
Укладываемых на выровненное основание
или
на песчаную тщательно утрамбованную подготовку
толщиной 100-150мм.
на песчаную тщательно утрамбованную подготовку
толщиной 100-150мм.

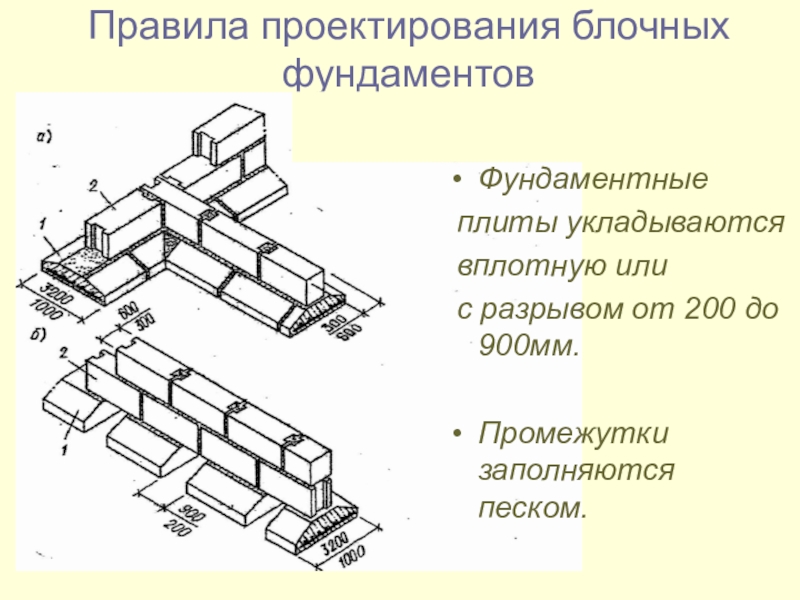

Слайд 40Правила проектирования блочных фундаментов
Фундаментные
плиты укладываются
вплотную или
с разрывом
от 200 до 900мм.
Промежутки заполняются песком.
Промежутки заполняются песком.

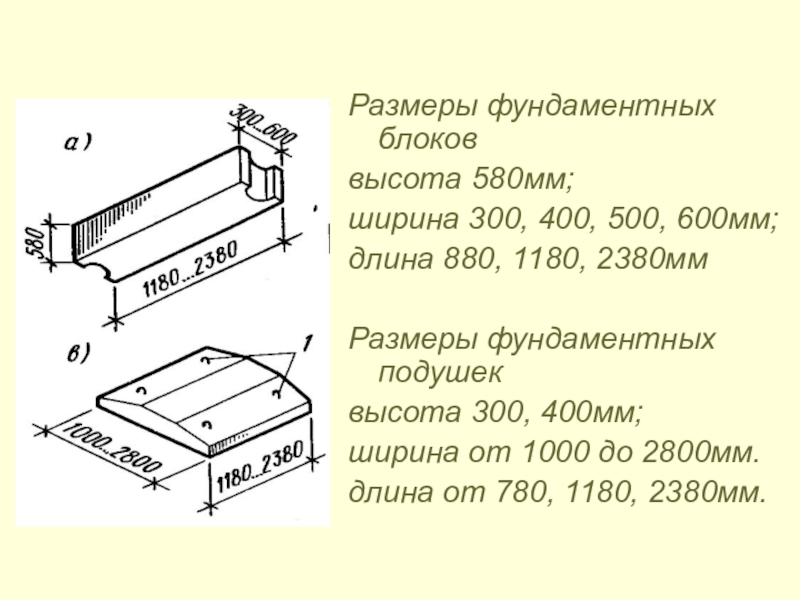

Слайд 41
Размеры фундаментных блоков
высота 580мм;
ширина 300, 400, 500, 600мм;
длина
880, 1180, 2380мм
Размеры фундаментных подушек
высота 300, 400мм;
ширина от 1000 до 2800мм.
длина от 780, 1180, 2380мм.
Размеры фундаментных подушек
высота 300, 400мм;
ширина от 1000 до 2800мм.
длина от 780, 1180, 2380мм.

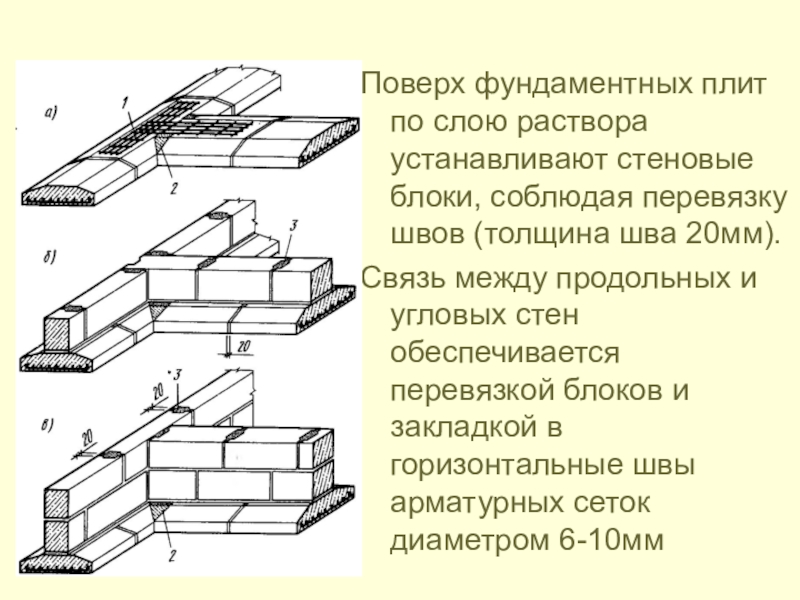

Слайд 42Поверх фундаментных плит по слою раствора устанавливают стеновые блоки, соблюдая перевязку
швов (толщина шва 20мм).
Связь между продольных и угловых стен обеспечивается перевязкой блоков и закладкой в горизонтальные швы арматурных сеток диаметром 6-10мм
Связь между продольных и угловых стен обеспечивается перевязкой блоков и закладкой в горизонтальные швы арматурных сеток диаметром 6-10мм

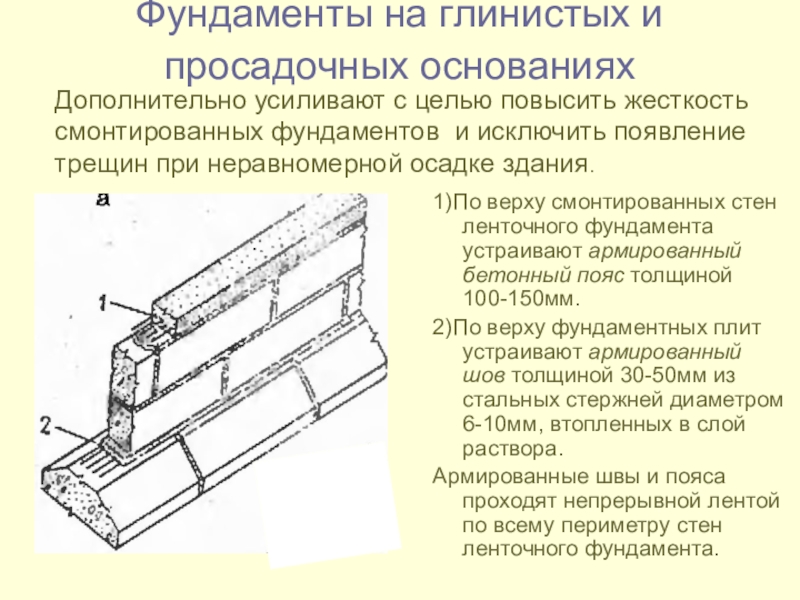

Слайд 43Фундаменты на глинистых и просадочных основаниях
1)По верху смонтированных стен ленточного
фундамента устраивают армированный бетонный пояс толщиной 100-150мм.
2)По верху фундаментных плит устраивают армированный шов толщиной 30-50мм из стальных стержней диаметром 6-10мм, втопленных в слой раствора.
Армированные швы и пояса проходят непрерывной лентой по всему периметру стен ленточного фундамента.
2)По верху фундаментных плит устраивают армированный шов толщиной 30-50мм из стальных стержней диаметром 6-10мм, втопленных в слой раствора.
Армированные швы и пояса проходят непрерывной лентой по всему периметру стен ленточного фундамента.
Дополнительно усиливают с целью повысить жесткость
смонтированных фундаментов и исключить появление трещин при неравномерной осадке здания.
Слайд 44Фундаменты на косогорах
Также осуществляется переход при разных глубинах заложения фундамента.
Устраивают продольными
уступами.
Высота каждого уступа не более 0,5м.
Длина не менее 1м.
Высота каждого уступа не более 0,5м.
Длина не менее 1м.
1000

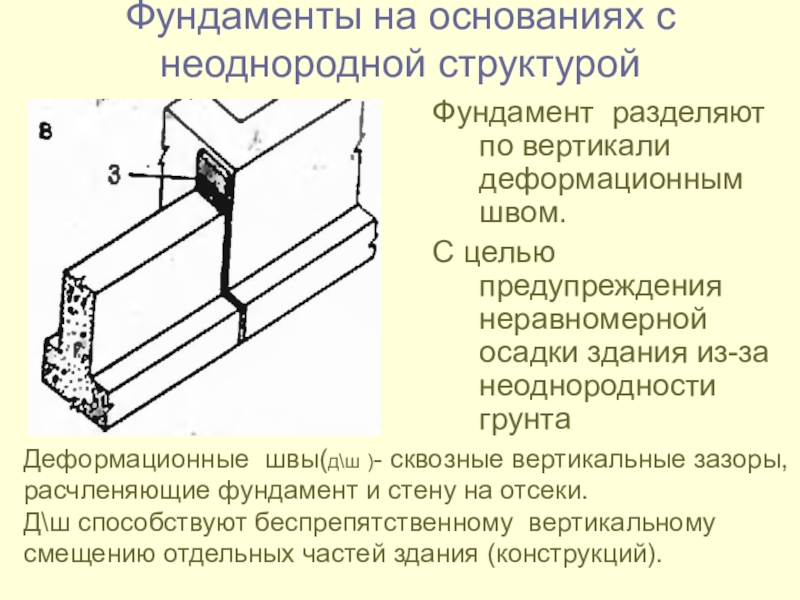

Слайд 45Фундаменты на основаниях с неоднородной структурой
Фундамент разделяют по вертикали деформационным швом.
С
целью предупреждения неравномерной осадки здания из-за неоднородности грунта
Деформационные швы(д\ш )- сквозные вертикальные зазоры,
расчленяющие фундамент и стену на отсеки.
Д\ш способствуют беспрепятственному вертикальному
смещению отдельных частей здания (конструкций).

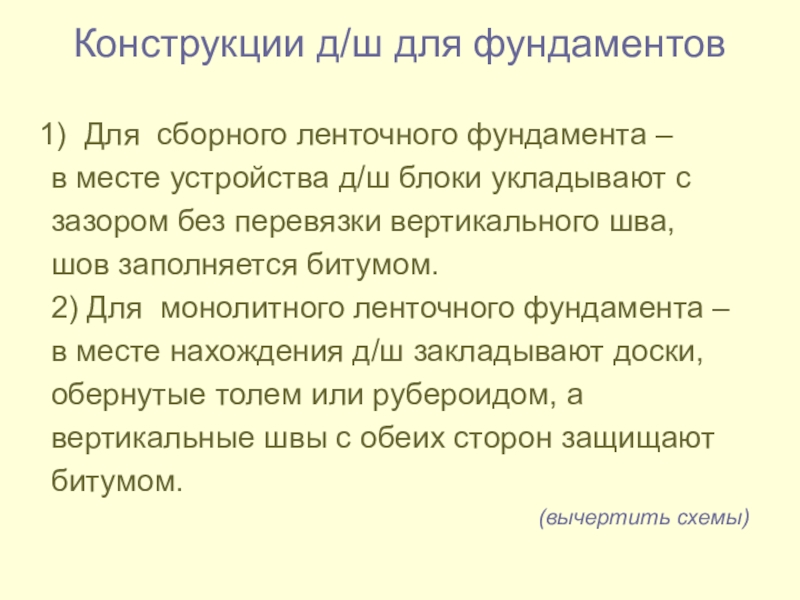

Слайд 46Конструкции д/ш для фундаментов
Для сборного ленточного фундамента –
в месте устройства д/ш
блоки укладывают с
зазором без перевязки вертикального шва,
шов заполняется битумом.
2) Для монолитного ленточного фундамента –
в месте нахождения д/ш закладывают доски,
обернутые толем или рубероидом, а
вертикальные швы с обеих сторон защищают
битумом.
(вычертить схемы)
зазором без перевязки вертикального шва,
шов заполняется битумом.
2) Для монолитного ленточного фундамента –
в месте нахождения д/ш закладывают доски,
обернутые толем или рубероидом, а
вертикальные швы с обеих сторон защищают
битумом.
(вычертить схемы)
Слайд 47Вопросы для самостоятельной работы

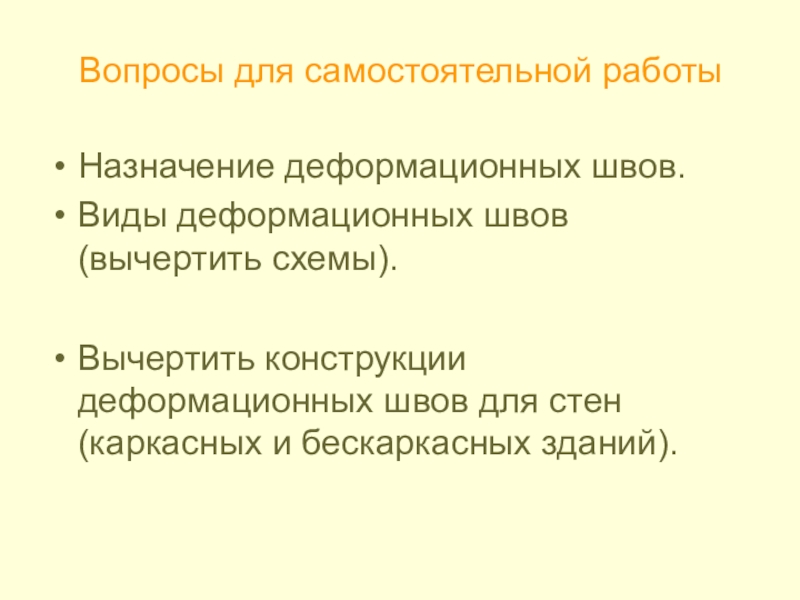

Назначение деформационных швов.
Виды деформационных швов (вычертить схемы).
Вычертить конструкции
деформационных швов для стен (каркасных и бескаркасных зданий).
Слайд 48Практическая работа №3
Тема: «Проектирование ленточного сборного фундамента»
Задание:
Запроектировать план сборного
ленточного фундамента.
Слайд 51

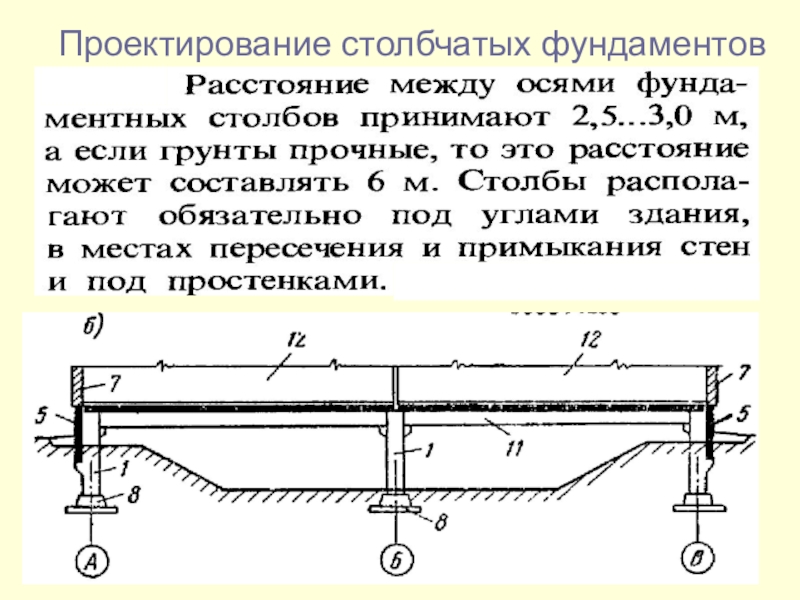

Столбчатые, сплошные фундаменты
Свайные фундаменты.

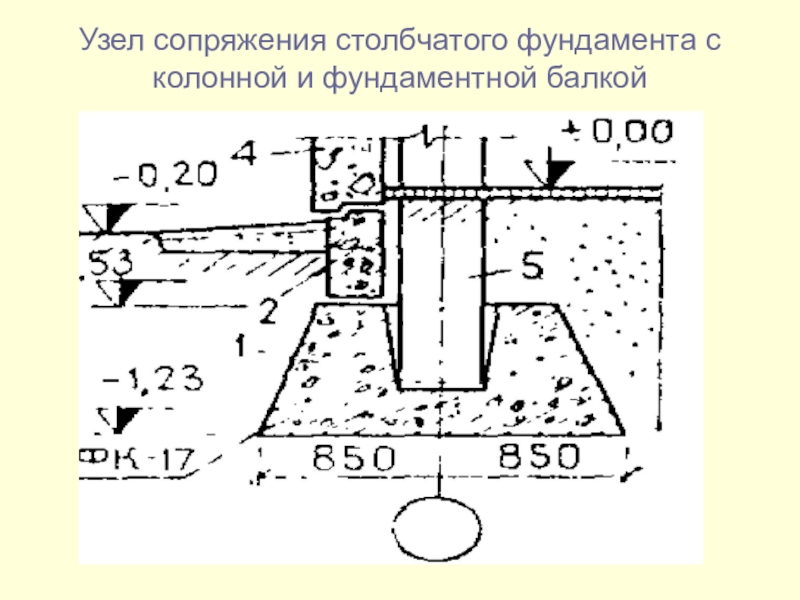

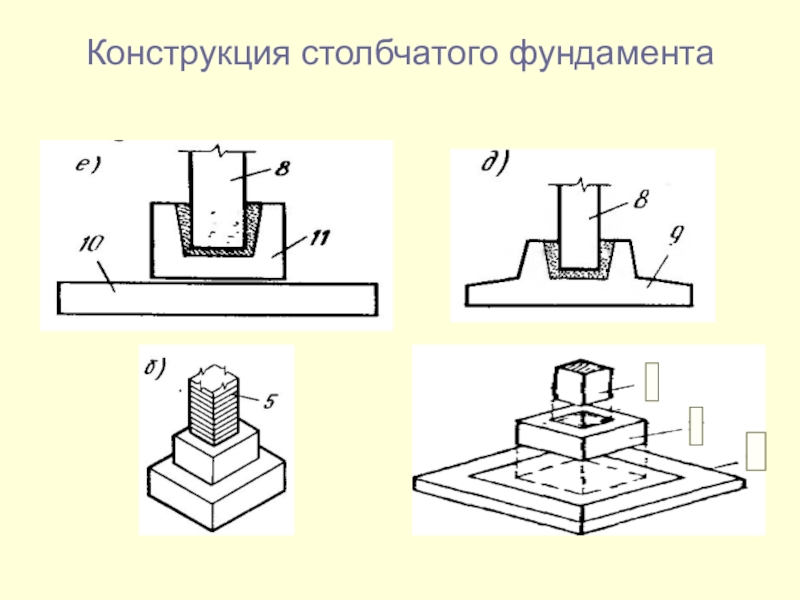

Конструкции столбчатых и сплошных фундаментов.

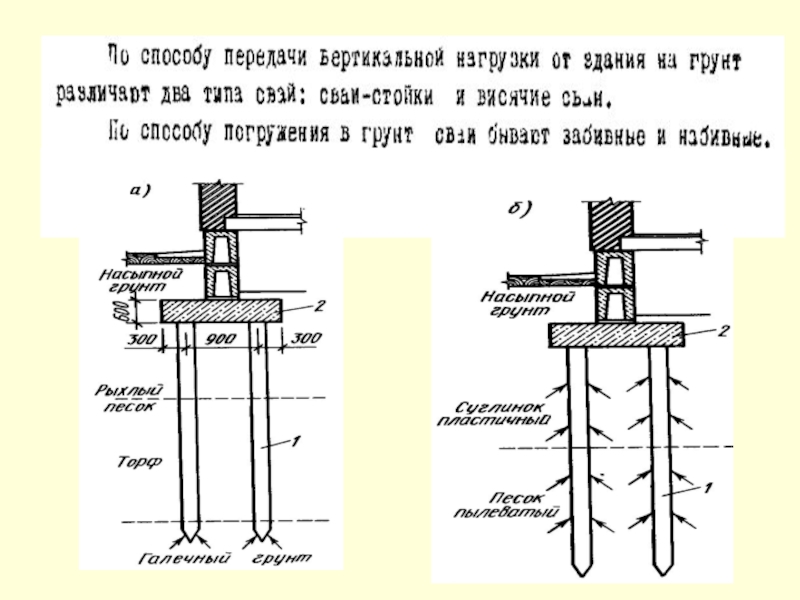

Виды

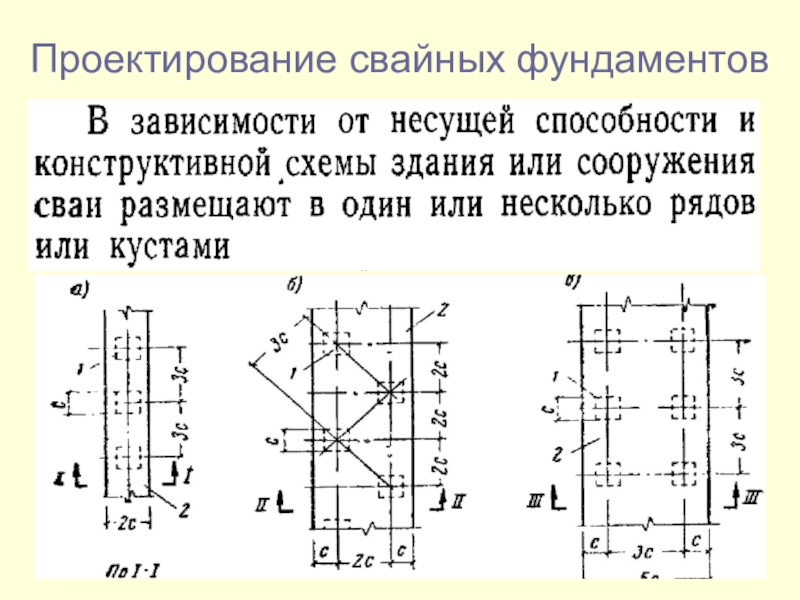

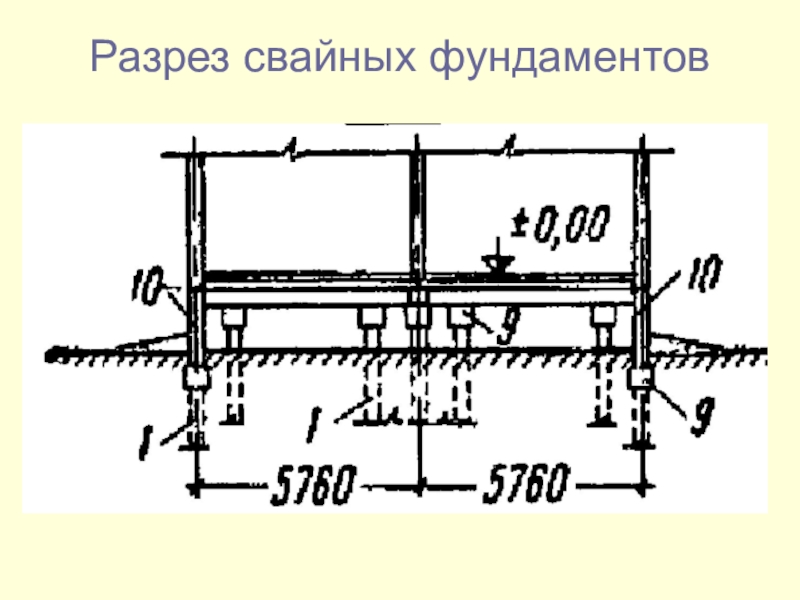

свайных фундаментов.

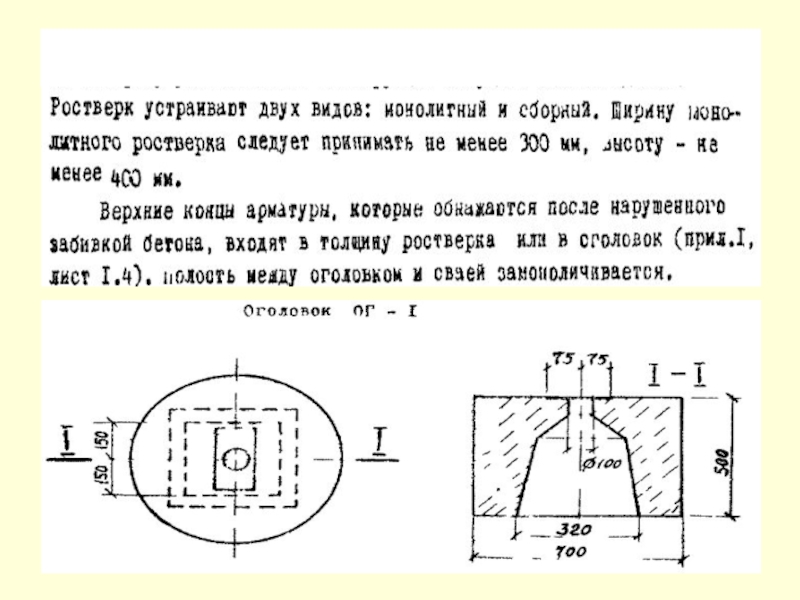

Слайд 60Набивные бетонные сваи
Применяют:
Сложные инженерно-геологические условия.
Близкое расположений зданий или сооружений.

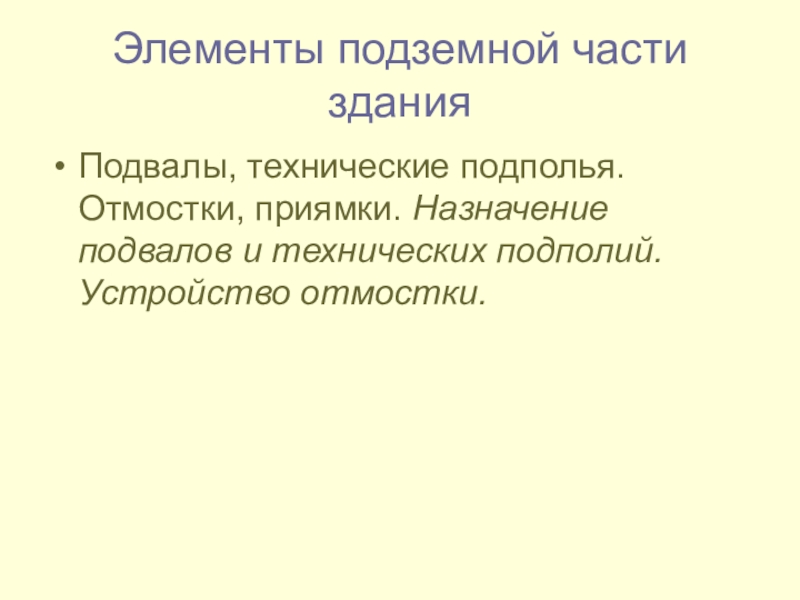

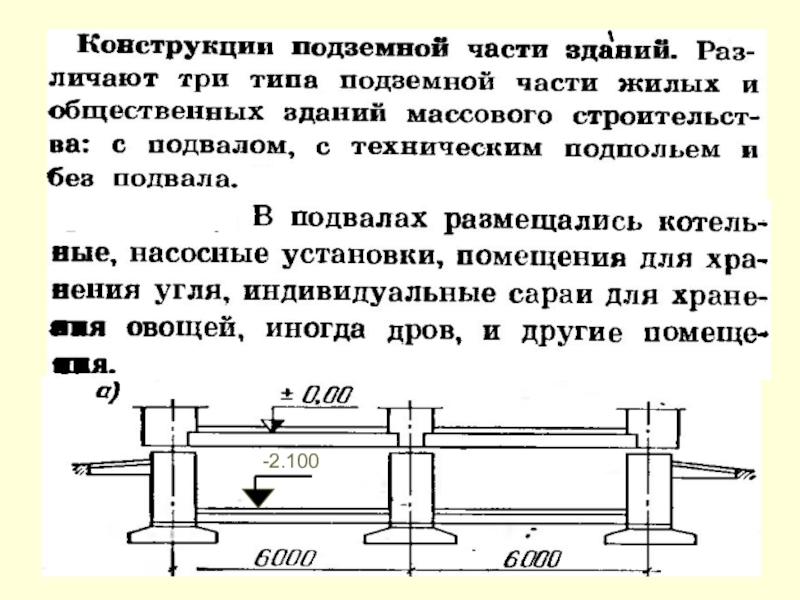

Слайд 68Элементы подземной части здания

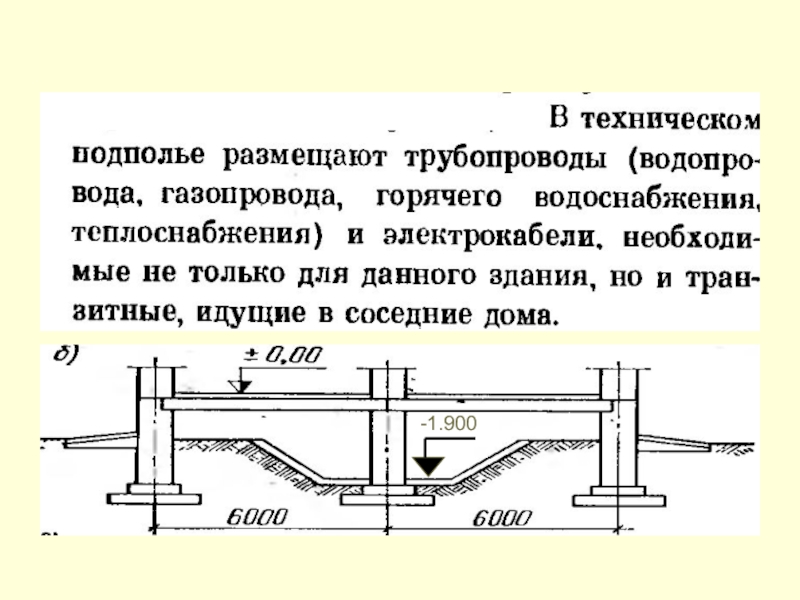

Подвалы, технические подполья. Отмостки, приямки. Назначение подвалов и
технических подполий. Устройство отмостки.
Слайд 72Отмостка
Асфальтовая или бетонная полоса (шириной от 0,5 до 1,5м, толщиной
слоя 20-25мм) уложенная по периметру наружных стен здания, с целью отведения атмосферных осадков от стен и фундаментов здания.
Укладывают отмостку на уплотненную щебенчатую подготовку толщиной 100-150мм с уклоном 2-3%. Ширина отмостки от 0,5 до 1,5м, толщина слоя 20-25мм.
Укладывают отмостку на уплотненную щебенчатую подготовку толщиной 100-150мм с уклоном 2-3%. Ширина отмостки от 0,5 до 1,5м, толщина слоя 20-25мм.
Слайд 73Приямок
Световой колодец перед окном подвального помещения.
Стенки приямков выполняют из П-образных
железобетонных элементов.
Сверху ограждают стальной решеткой.
Дно у приямка устраивают с уклоном от стен здания с организованным отводом вод.
Сверху ограждают стальной решеткой.
Дно у приямка устраивают с уклоном от стен здания с организованным отводом вод.
Слайд 76Контрольные вопросы
Какой тип фундамента изображен?
Назовите конструктивные элементы:
1)подземной части здания;
2)надземной части здания.
Слайд 82Контрольные вопросы
Назовите конструктивные элементы:
1)подземной части здания;
2)надземной части здания.
Слайд 85Защита подземной части здания от грунтовой сырости и воды

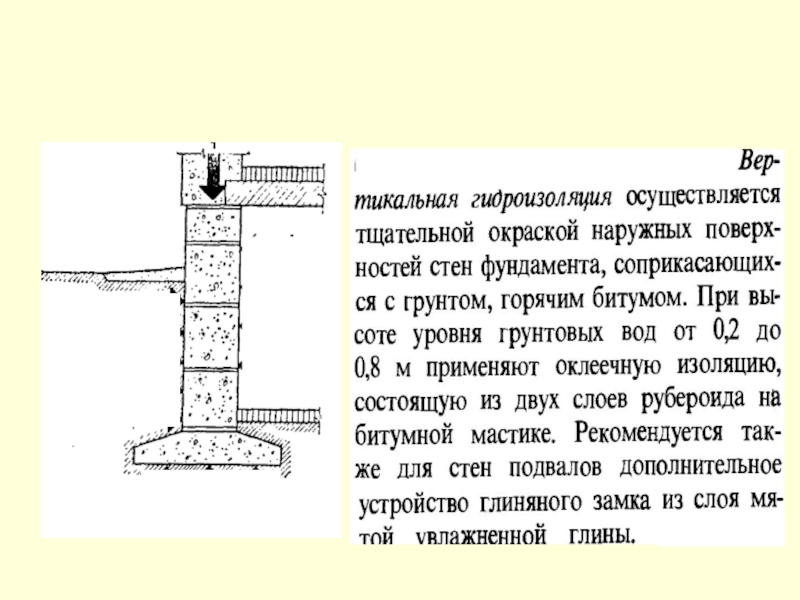

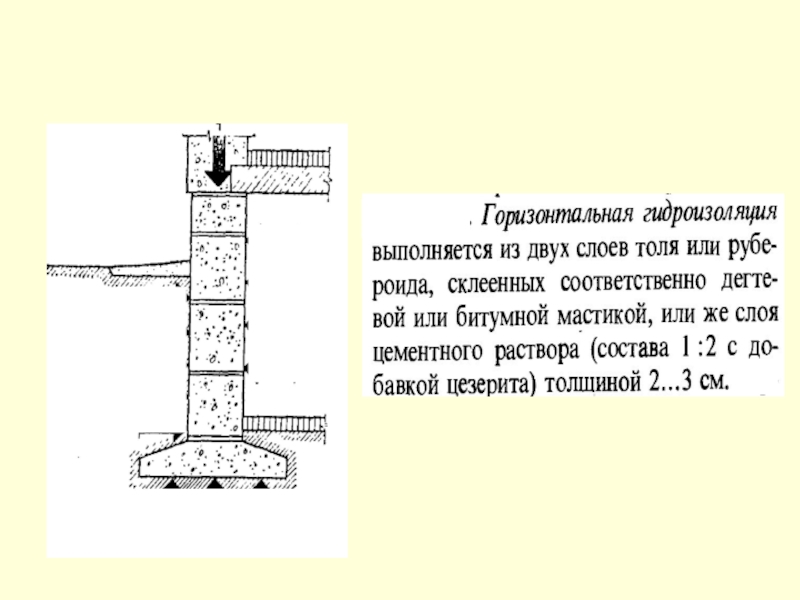

Устройство горизонтальной и
вертикальной гидроизоляции подземной части здания.
Слайд 86Воздействия на подземную часть здания
Вес здания
Температурно- влажностный режим подвала
Поверхностная влага
Грунтовая влага
