Презентация, доклад к занятию по Инженерной графике Технический рисунок

Цель занятияПознакомиться с понятием, назначением технического рисунка, отличием технического рисунка от чертежа, овладеть навыками выполнения технических рисунков различных моделей;

Слайды и текст этой презентации

Слайд 1
…ЕХН… …ЕСК… …  Р…С…НОКТема урокаТ И Ч И Й И У
Текст слайда:

…ЕХН… …ЕСК… … Р…С…НОК

Тема урока

Т

И

Ч

И

Й

И

У


Слайд 2

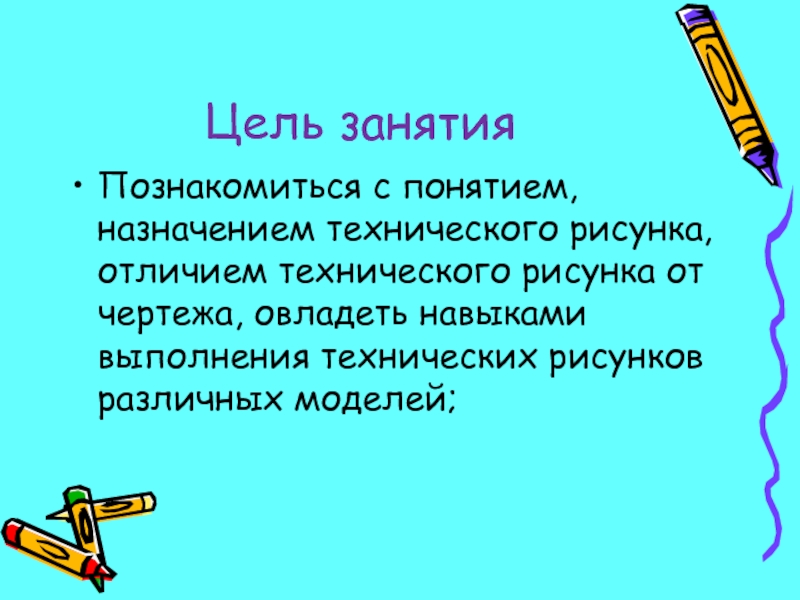

Цель занятияПознакомиться с понятием, назначением технического рисунка, отличием технического рисунка от чертежа, овладеть навыками выполнения технических рисунков
Текст слайда:

Цель занятия

Познакомиться с понятием, назначением технического рисунка, отличием технического рисунка от чертежа, овладеть навыками выполнения технических рисунков различных моделей;


Слайд 3
Вопросы-Что такое аксонометрическая проекция?-Как располагаются оси в аксонометрии?-Какие существуют плоскости проекций ?-Какие линии применяются на чертеже?
Текст слайда:

Вопросы

-Что такое аксонометрическая проекция?
-Как располагаются оси в аксонометрии?
-Какие существуют плоскости проекций ?
-Какие линии применяются на чертеже?


Слайд 4
ZYXVHW
Текст слайда:


Z

Y

X

V

H

W


Слайд 5

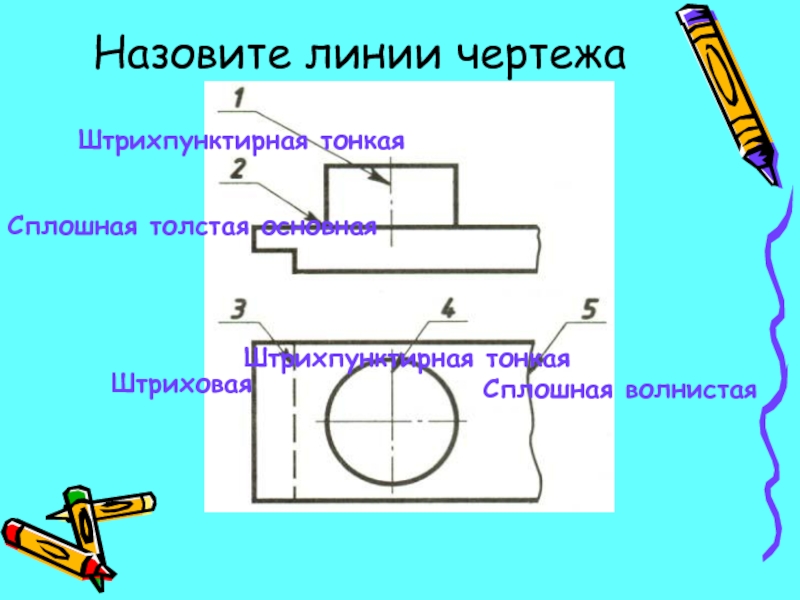

Назовите линии чертежаШтрихпунктирная тонкаяСплошная толстая основнаяШтриховаяШтрихпунктирная тонкаяСплошная волнистая
Текст слайда:

Назовите линии чертежа

Штрихпунктирная тонкая

Сплошная толстая основная

Штриховая

Штрихпунктирная тонкая

Сплошная волнистая


Слайд 6

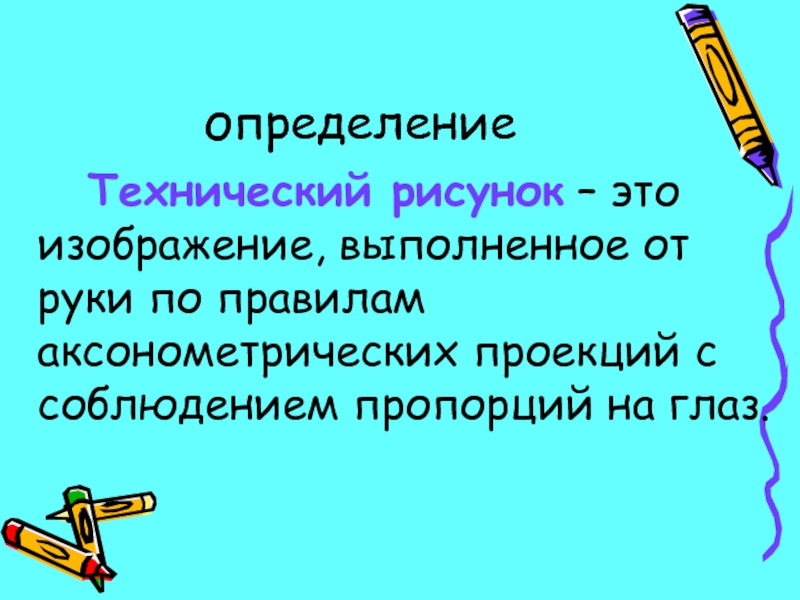

определение		Технический рисунок – это изображение, выполненное от руки по правилам аксонометрических проекций с соблюдением пропорций на глаз.
Текст слайда:

определение

Технический рисунок – это изображение, выполненное от руки по правилам аксонометрических проекций с соблюдением пропорций на глаз.


Слайд 7

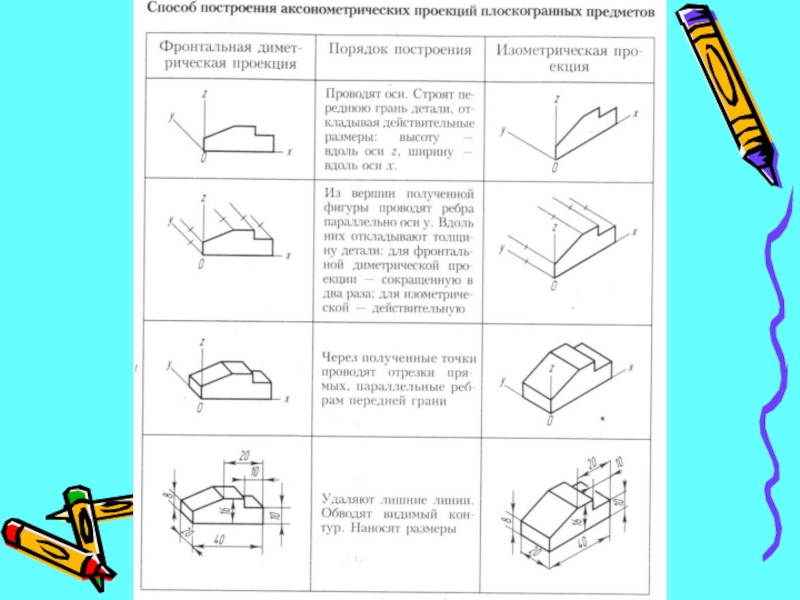

Алгоритм построения технического рисунка1. Выполнение технического рисунка начинается с проведения аксонометрических осей. Чтобы на бумаге в клетку
Текст слайда:

Алгоритм построения технического рисунка

1. Выполнение технического рисунка начинается с проведения аксонометрических осей. Чтобы на бумаге в клетку построить угол 1200, проводят 5 клеток от точки О вправо и влево и 3 – вниз (или вверх)


Слайд 8

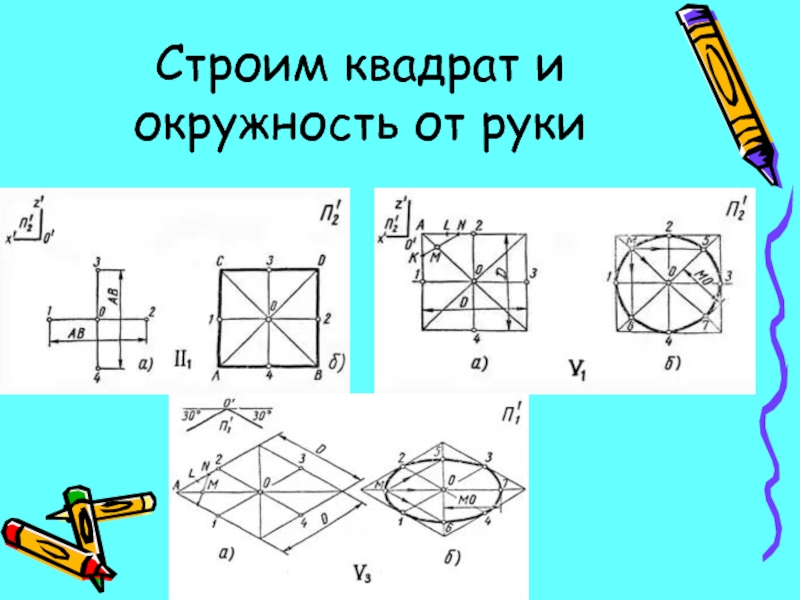

Строим квадрат и окружность от руки
Текст слайда:

Строим квадрат и окружность от руки


Слайд 10

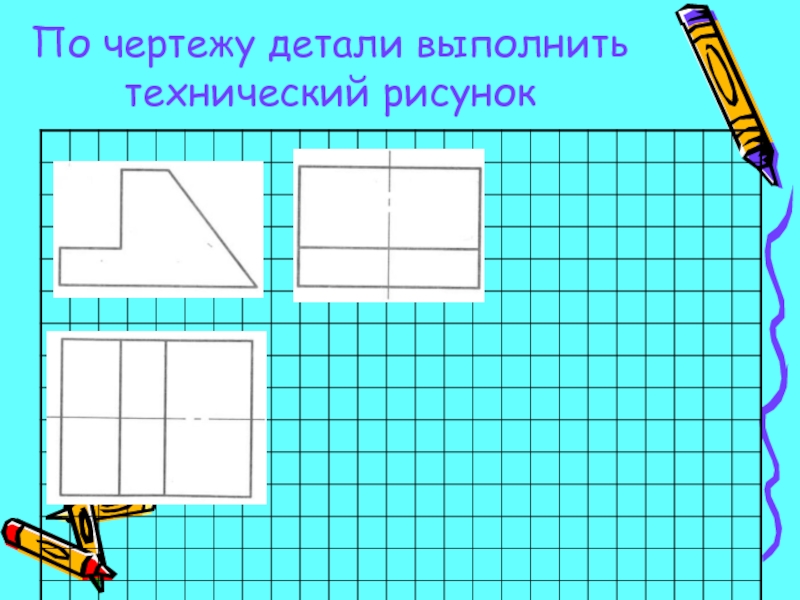

По чертежу детали выполнить технический рисунок
Текст слайда:

По чертежу детали выполнить технический рисунок


Слайд 11
Технический рисунок
Текст слайда:

Технический рисунок


Слайд 12
Домашнее задание1. Боголюбов С.К. Черчение стр.127-1322. Приготовить и принести образец формата А4 и чертежные принадлежности.3. По чертежу
Текст слайда:

Домашнее задание

1. Боголюбов С.К. Черчение стр.127-132
2. Приготовить и принести образец формата А4 и чертежные принадлежности.
3. По чертежу детали выполнить технический рисунок.


Слайд 13

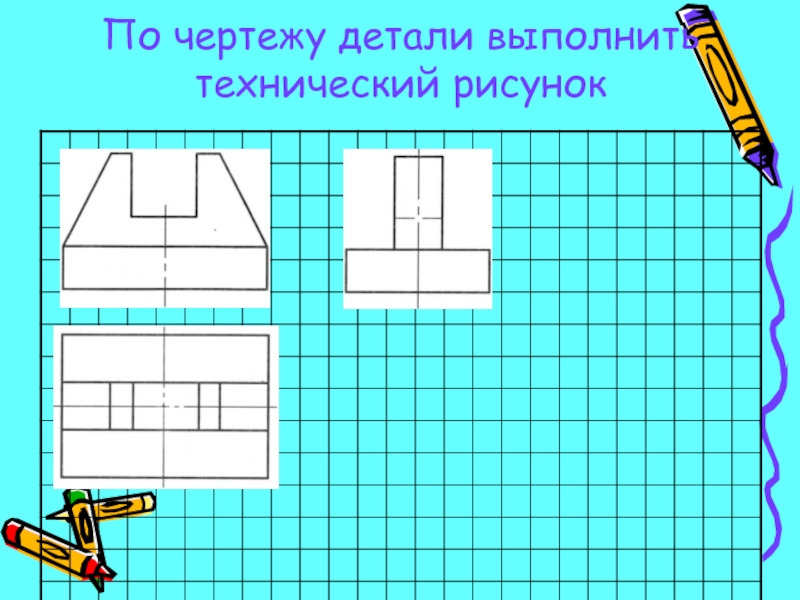

По чертежу детали выполнить технический рисунок
Текст слайда:

По чертежу детали выполнить технический рисунок
