Презентация, доклад к занятию на тему Средства измерения расхода веществ

расхода играет жизненно важную роль в промышленности.
Несмотря на большую потребность в качественных датчиках расхода,
точность этих устройств до сих пор оставляет желать лучшего.

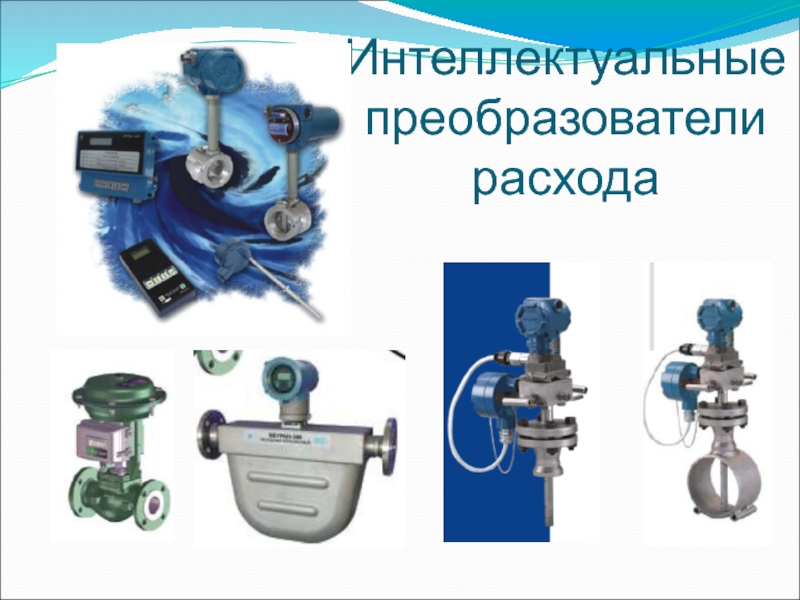

Средства измерения расхода
Счетчики количества – СИ, определяющие количество вещества,
протекающего через поперечное сечение трубопровода за определенный
промежуток времени.
Расходомеры - СИ, определяющие количество вещества, протекающего
через поперечное сечение трубопровода в единицу времени.

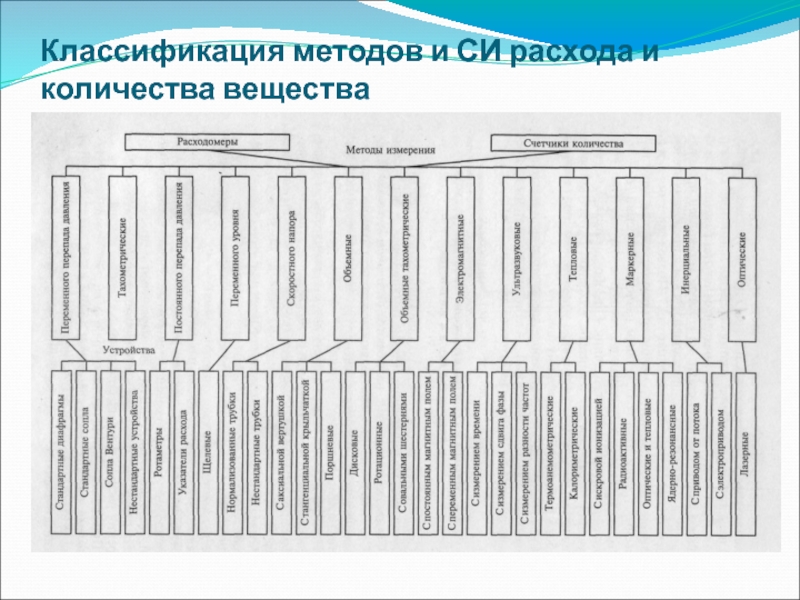

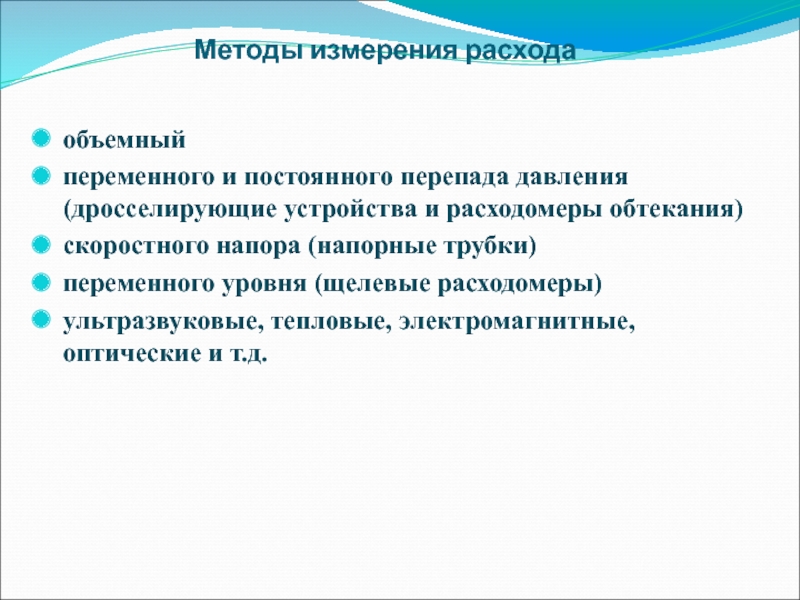

обтекания)
скоростного напора (напорные трубки)
переменного уровня (щелевые расходомеры)

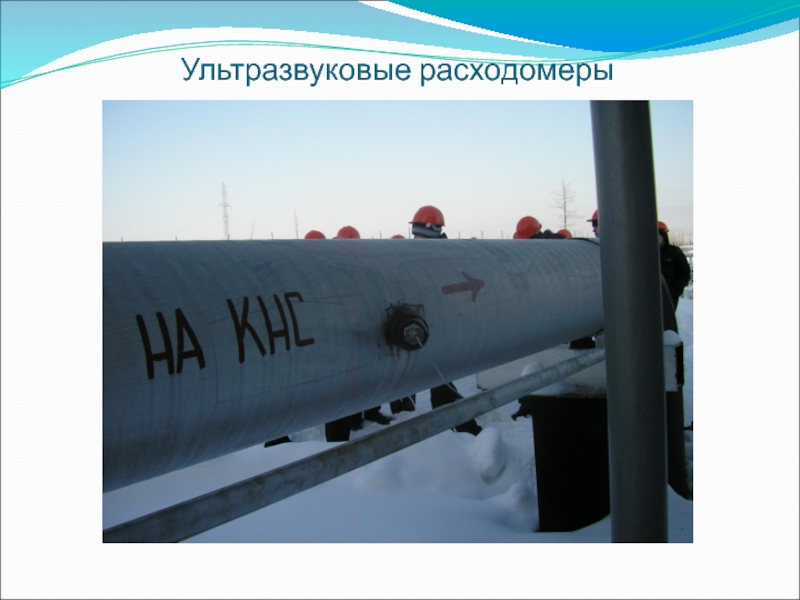

ультразвуковые, тепловые, электромагнитные, оптические и т.д.

лопасти;
2 — выдвижные лопасти;

Принцип действия объемных расходомеров основан на периодическом или непрерывном отсчете порций измеряемого вещества прибором, имебщим измерительную камеру.
На рисунке а показана схема работы шестеренчатого объемного счетчика типа СВШ с шестернями, размещенными внутри пустотелого закрытого корпуса на двух параллельных осях. Ось одной шестерен вращает счетный механизм, расположенный снаружи крышки. При протекании жидкости через измерительную камеру под действием разности давлений на входе и выходе возникает вращающий момент, обусловленный овальной формой шестерен. При каждом обороте шестерни подают определенный объем жидкости из входной полости 1камеры в выходную 2. Следовательно, объем жидкости равен произведению измерительного объема камеры на частоту вращения шестерен.

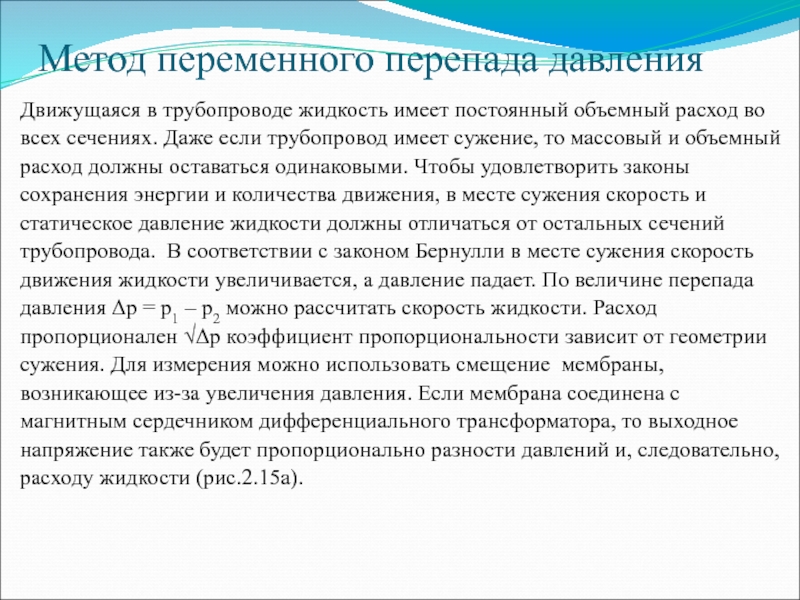

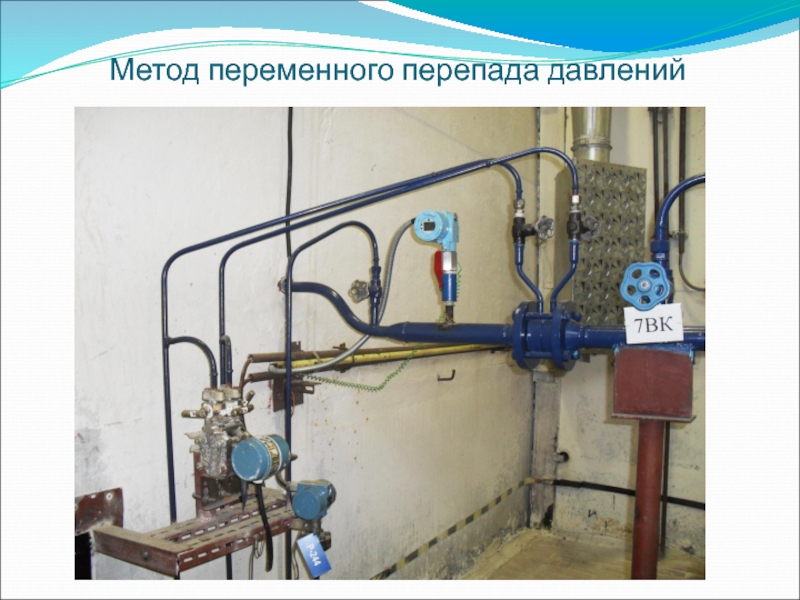

во
всех сечениях. Даже если трубопровод имеет сужение, то массовый и объемный
расход должны оставаться одинаковыми. Чтобы удовлетворить законы
сохранения энергии и количества движения, в месте сужения скорость и
статическое давление жидкости должны отличаться от остальных сечений
трубопровода.  В соответствии с законом Бернулли в месте сужения скорость
движения жидкости увеличивается, а давление падает. По величине перепада
давления Δp = p1 – p2 можно рассчитать скорость жидкости. Расход
пропорционален √Δp коэффициент пропорциональности зависит от геометрии
сужения. Для измерения можно использовать смещение  мембраны,
возникающее из-за увеличения давления. Если мембрана соединена с
магнитным сердечником дифференциального трансформатора, то выходное
напряжение также будет пропорционально разности давлений и, следовательно,
расходу жидкости (рис.2.15а).

Вентури;
в - труба Вентури

дистанционной передачей показаний:
а —с дифференциально-трансформаторным преобразователем;
б—с пневматическим преобразователем;
I — поплавок; 2 — конусная трубка; 3 — дифференциально-трансформаторный преобразователь; 4 — преобразователь перемещения в давление сжатого воздуха; 5 — магнитная муфта

– корпус
4 - преобразователь

и больших расходов

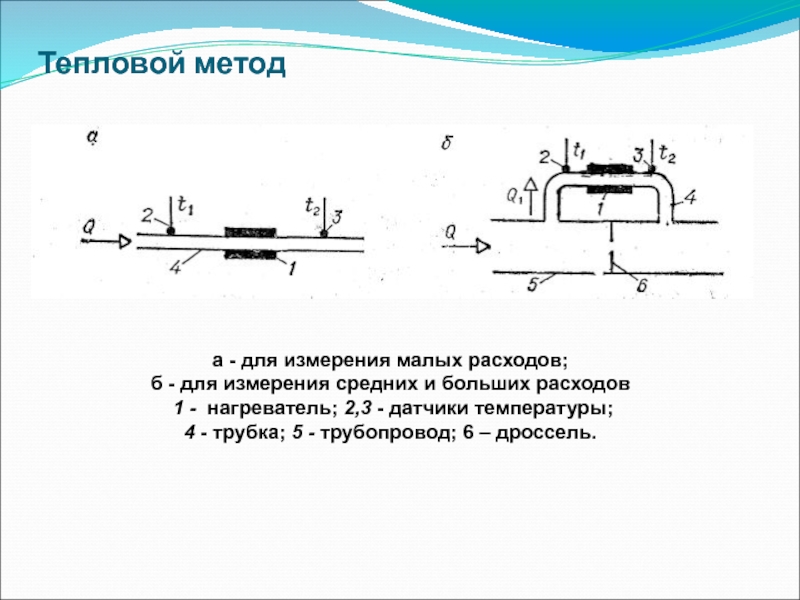

1 - нагреватель; 2,3 - датчики температуры;
4 - трубка; 5 - трубопровод; 6 – дроссель.

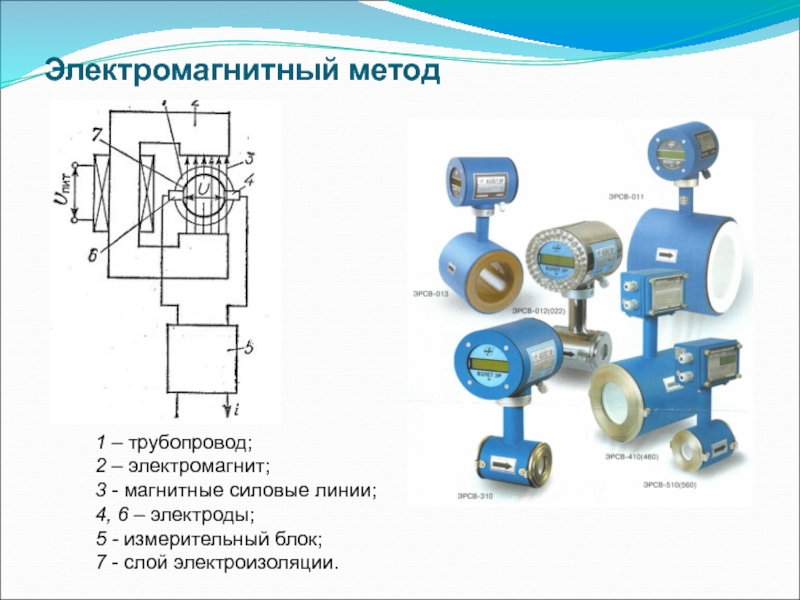

– электроды;
5 - измерительный блок;
7 - слой электроизоляции.
