Презентация, доклад к уроку Технология обработки на металлорежущих станках по теме: Методы обработки фасонных поверхностей
Содержание
- 1. Презентация к уроку Технология обработки на металлорежущих станках по теме: Методы обработки фасонных поверхностей
- 2. Тема урока: Методы обработки фасонных поверхностей
- 3. На токарных станках фасонные поверхности получают:
- 4. с помощью приспособлений и копировальных устройств, позволяющих обработать поверхность заданного профиля;- путем комбинирования перечисленных выше методов.
- 5. ФАСОННЫЕ РЕЗЦЫ Для повышения производительности обработки фасонных поверхностей сложного профиля применяют фасонные резцы.

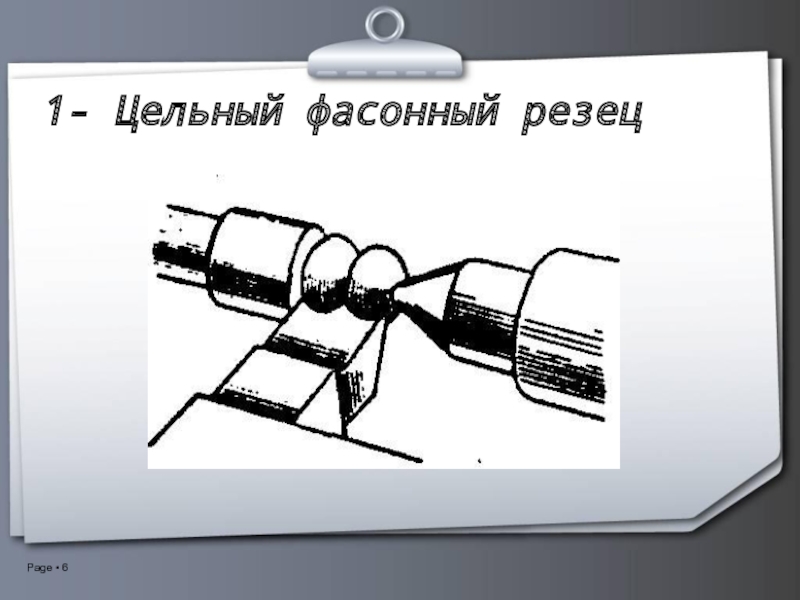

- 6. 1- Цельный фасонный резец

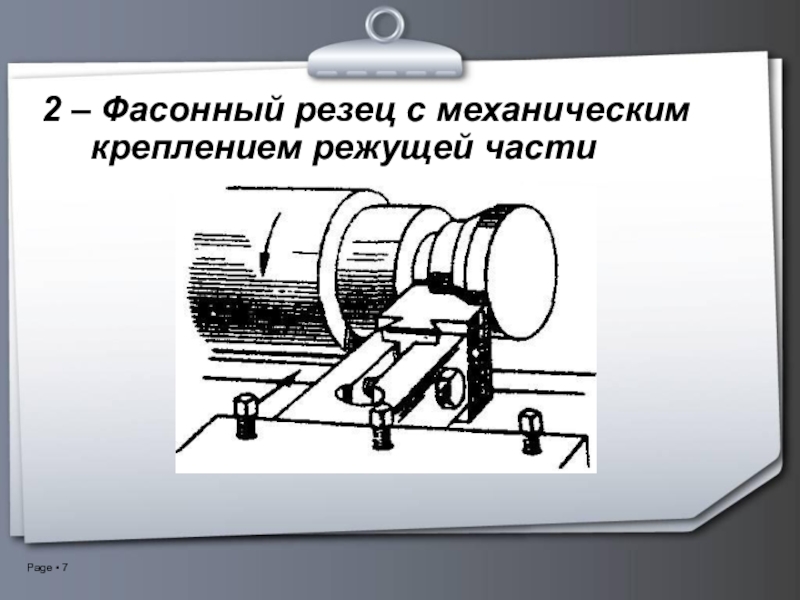

- 7. 2 – Фасонный резец с механическим креплением режущей части
- 8. 3 - Дисковый фасонный резец
- 9. Достоинство рассматриваемых резцов — простота, а

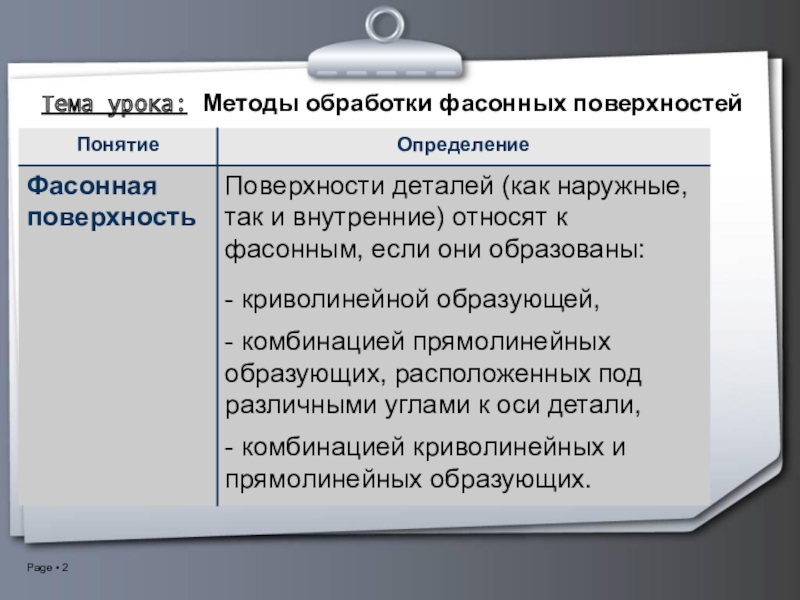

Тема урока: Методы обработки фасонных поверхностей
Слайд 1Ринейская Яна Владимировна
Преподаватель спец. технологии
Высшая квалификационная категория

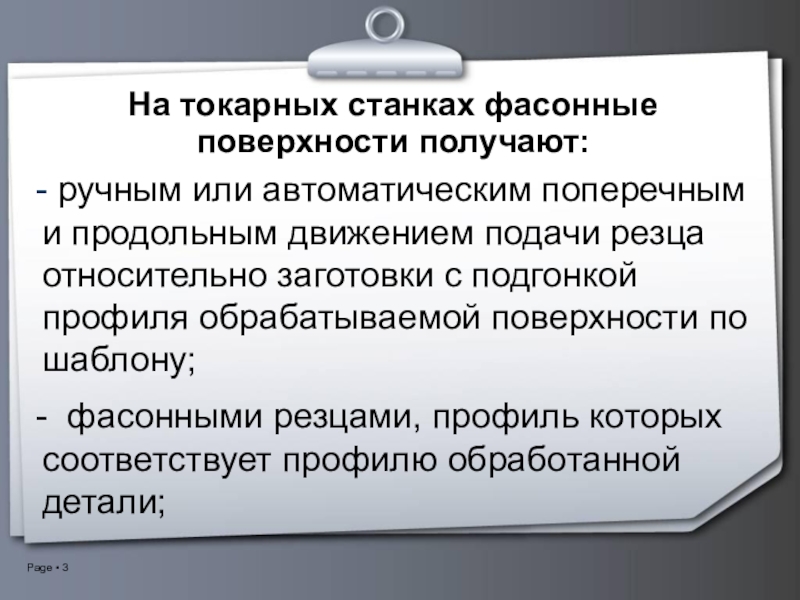

Слайд 3На токарных станках фасонные
поверхности получают:
- ручным или автоматическим поперечным
и продольным движением подачи резца относительно заготовки с подгонкой профиля обрабатываемой поверхности по шаблону;
- фасонными резцами, профиль которых соответствует профилю обработанной детали;
- фасонными резцами, профиль которых соответствует профилю обработанной детали;

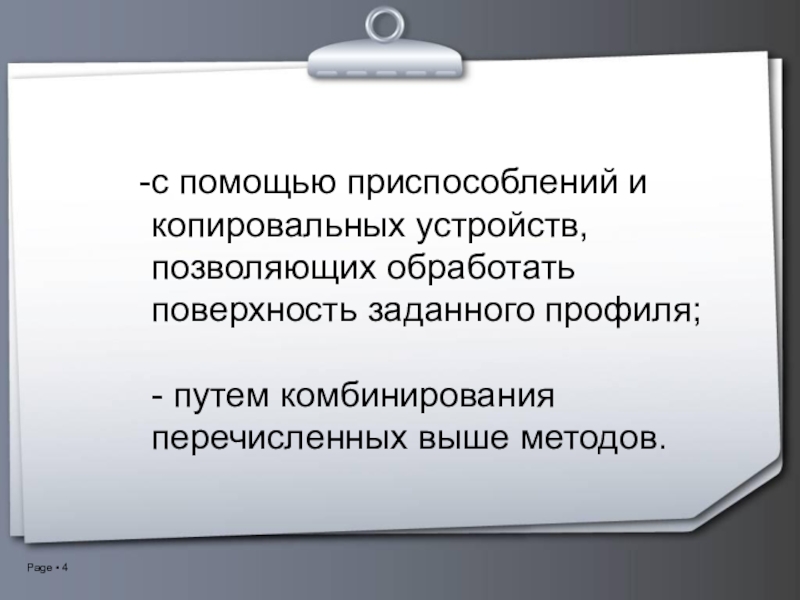

Слайд 4с помощью приспособлений и копировальных устройств, позволяющих обработать поверхность заданного профиля;
-
путем комбинирования перечисленных выше методов.

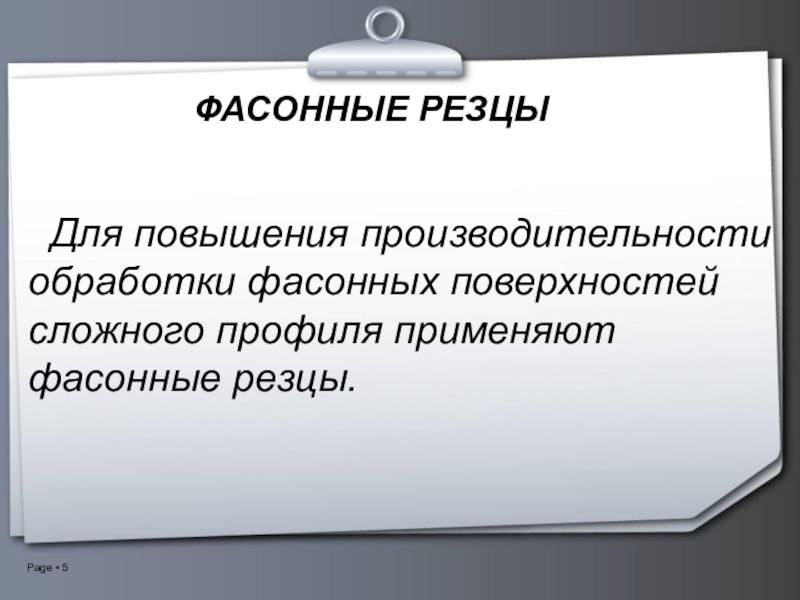

Слайд 5ФАСОННЫЕ РЕЗЦЫ
Для повышения производительности обработки фасонных поверхностей сложного профиля применяют
фасонные резцы.

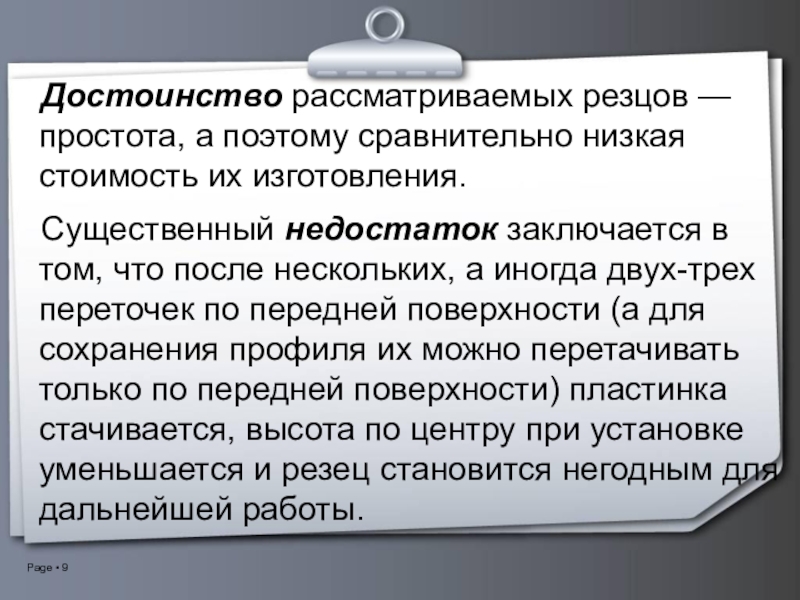

Слайд 9 Достоинство рассматриваемых резцов — простота, а поэтому сравнительно низкая стоимость
их изготовления.
Существенный недостаток заключается в том, что после нескольких, а иногда двух-трех переточек по передней поверхности (а для сохранения профиля их можно перетачивать только по передней поверхности) пластинка стачивается, высота по центру при установке уменьшается и резец становится негодным для дальнейшей работы.
Существенный недостаток заключается в том, что после нескольких, а иногда двух-трех переточек по передней поверхности (а для сохранения профиля их можно перетачивать только по передней поверхности) пластинка стачивается, высота по центру при установке уменьшается и резец становится негодным для дальнейшей работы.
