Презентация, доклад к уроку по дисциплине Строительные материалы и изделия для 2 курса по теме Кровельные, гидроизоляционные герметизирующие материалы Специальность: 08.02.01 Строительство и эксплуатация зданий и сооружений

ОБЛАСТИ УРАЛЬСКИЙ ГОСУДАРСТВЕННЫЙ КОЛЛЕДЖ им. И.И. ПОЛЗУНОВА Презентация к уроку по дисциплине «Строительные материалы и изделия» для 2 курса по теме «Кровельные, гидроизоляционные герметизирующие материалы» Специальность: 08.02.01 «Строительство и эксплуатация зданий и сооружений»

Разработала преподаватель Конева Л. М.

Верхняя Пышма 2018

Prezentacii.com

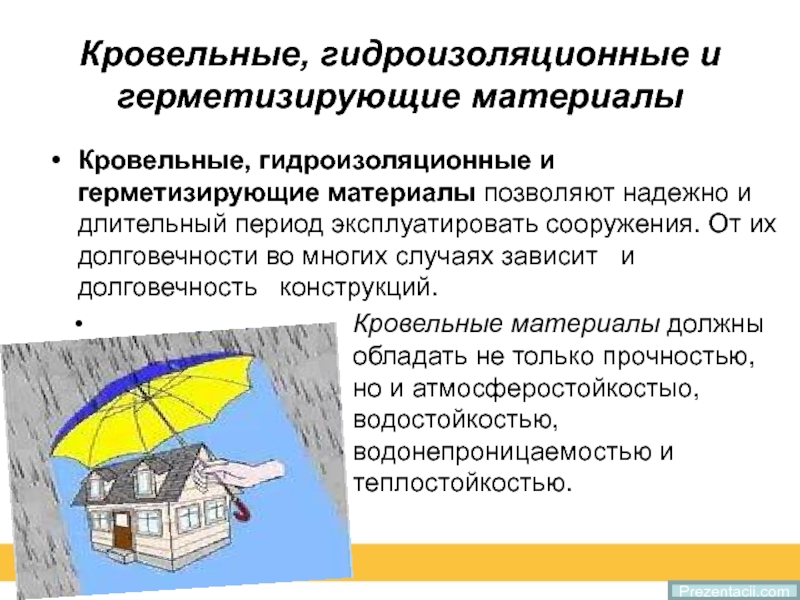

длительный период эксплуатировать сооружения. От их долговечности во многих случаях зависит   и долговечность   конструкций.
Кровельные материалы должны обладать не только прочностью, но и атмосферостойкостыо, водостойкостью, водонепроницаемостью и теплостойкостью.

Prezentacii.com

примеси. Кроме свойств, присущих кровельным материалам, они должны иметь повышенную прочность и водонепроницаемость, химическую стойкость, а также достаточную эластичность, чтобы не могли возникнуть трещины и разрывы вследствие возможных усадочных, температурных и других деформаций изолируемых конструкций.
Указанным требованиям в значительной степени удовлетворяют кровельные и гидроизоляционные материалы, получаемые на основе битумов и дегтей.

Prezentacii.com

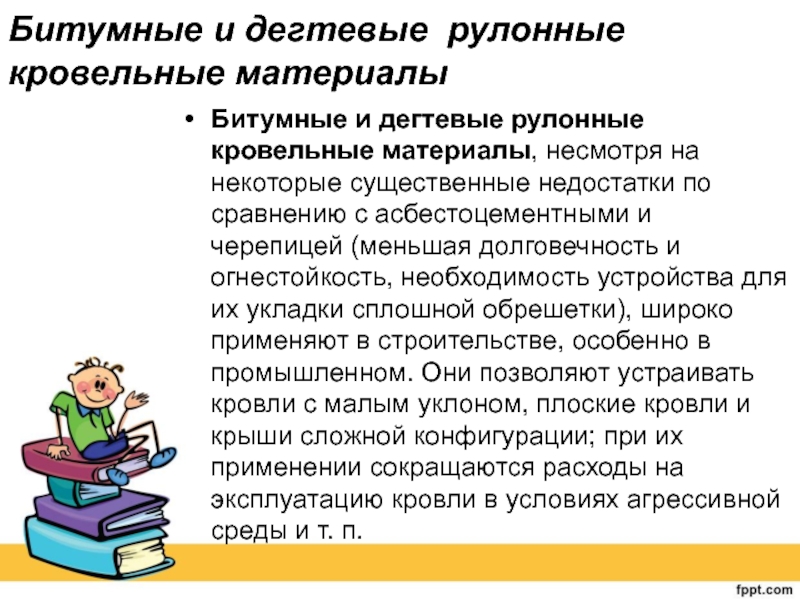

несмотря на некоторые существенные недостатки по сравнению с асбестоцементными и черепицей (меньшая долговечность и огнестойкость, необходимость устройства для их укладки сплошной обрешетки), широко применяют в строительстве, особенно в промышленном. Они позволяют устраивать кровли с малым уклоном, плоские кровли и крыши сложной конфигурации; при их применении сокращаются расходы на эксплуатацию кровли в условиях агрессивной среды и т. п.

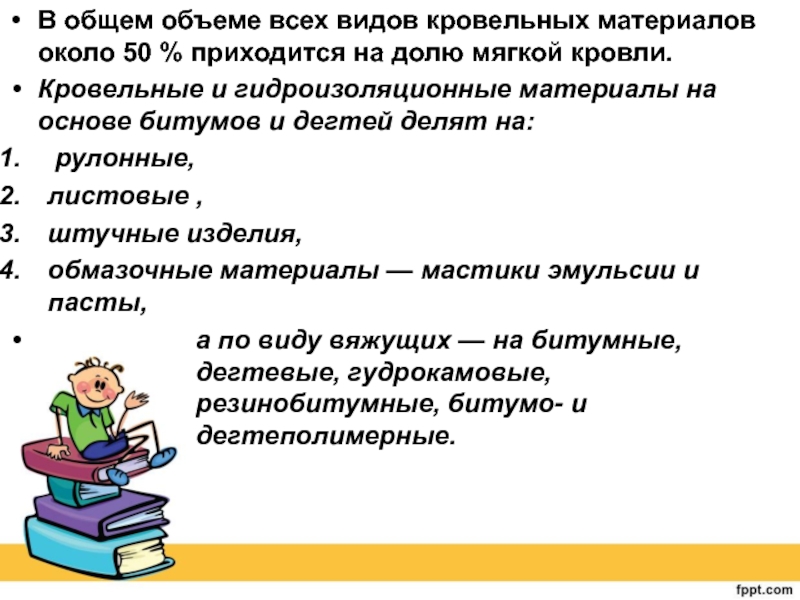

на долю мягкой кровли.
Кровельные и гидроизоляционные материалы на основе битумов и дегтей делят на:
рулонные,
листовые ,
штучные изделия,
обмазочные материалы — мастики эмульсии и пасты,
а по виду вяжущих — на битумные, дегтевые, гудрокамовые, резинобитумные, битумо- и дегтеполимерные.

материалы могут быть двух типов — основные и безосновные.
Основные материалы изготовляют путем обработки органическим вяжущим основы — кровельного картона, стеклоткани, стекловойлока, металлической фольги, асбестового картона и т. п.
Безосновные материалы получают в виде полотнищ заданной толщины прокаткой на каландрах термомеханически обработанных смесей из органического вяжущего, порошкового или волокнистого наполнителя и специальных добавок.
Наибольшее распространение в строительстве имеют материалы первого типа, некоторые представители их впервые были изготовлены в 1877 г. в России инж. А. А. Летним.

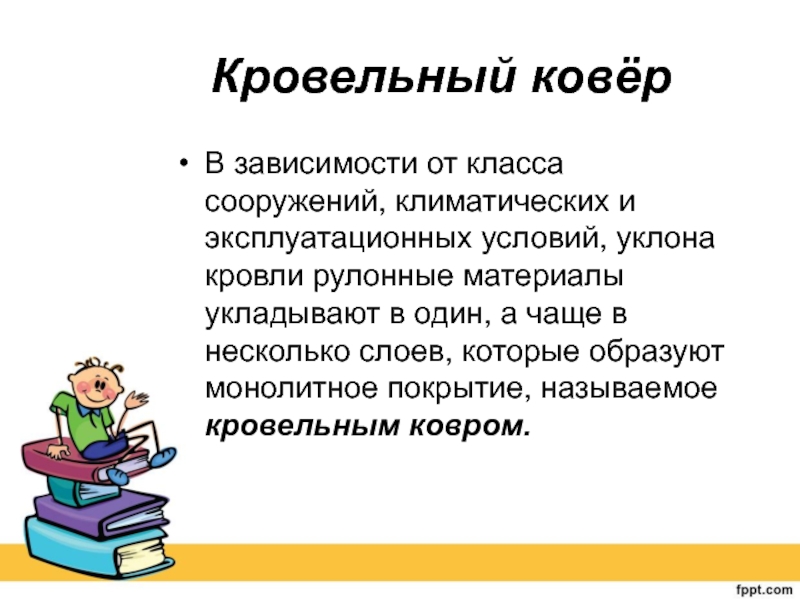

эксплуатационных условий, уклона кровли рулонные материалы укладывают в один, а чаще в несколько слоев, которые образуют монолитное покрытие, называемое кровельным ковром.

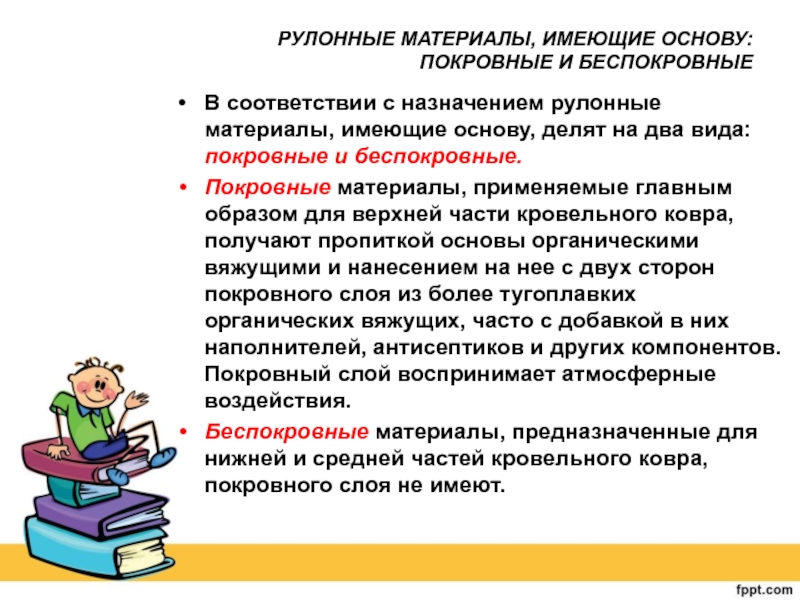

рулонные материалы, имеющие основу, делят на два вида: покровные и беспокровные.
Покровные материалы, применяемые главным образом для верхней части кровельного ковра, получают пропиткой основы органическими вяжущими и нанесением на нее с двух сторон покровного слоя из более тугоплавких органических вяжущих, часто с добавкой в них наполнителей, антисептиков и других компонентов. Покровный слой воспринимает атмосферные воздействия.
Беспокровные материалы, предназначенные для нижней и средней частей кровельного ковра, покровного слоя не имеют.

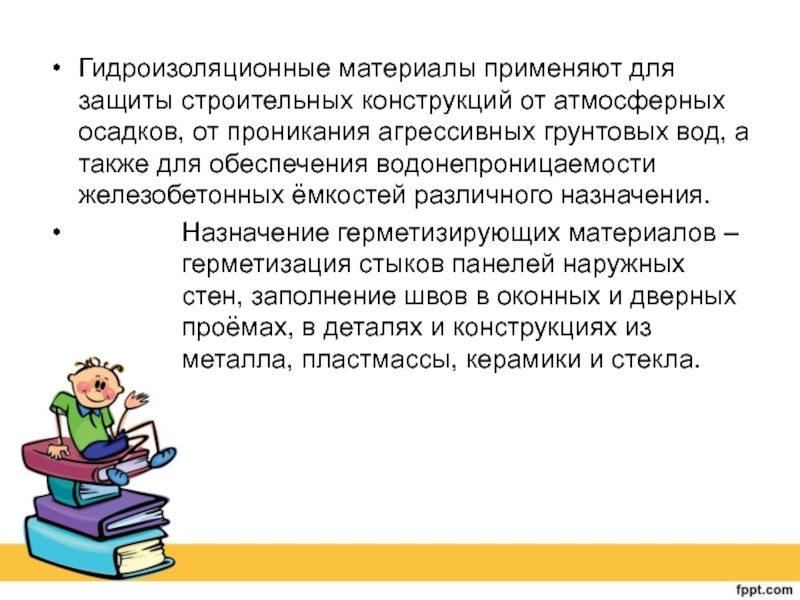

проникания агрессивных грунтовых вод, а также для обеспечения водонепроницаемости железобетонных ёмкостей различного назначения.
Назначение герметизирующих материалов – герметизация стыков панелей наружных стен, заполнение швов в оконных и дверных проёмах, в деталях и конструкциях из металла, пластмассы, керамики и стекла.

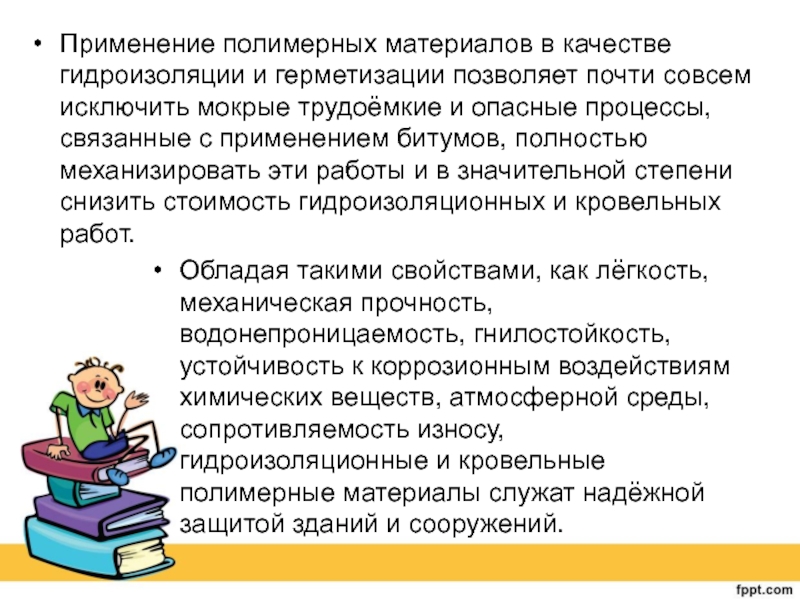

исключить мокрые трудоёмкие и опасные процессы, связанные с применением битумов, полностью механизировать эти работы и в значительной степени снизить стоимость гидроизоляционных и кровельных работ.
Обладая такими свойствами, как лёгкость, механическая прочность, водонепроницаемость, гнилостойкость, устойчивость к коррозионным воздействиям химических веществ, атмосферной среды, сопротивляемость износу, гидроизоляционные и кровельные полимерные материалы служат надёжной защитой зданий и сооружений.

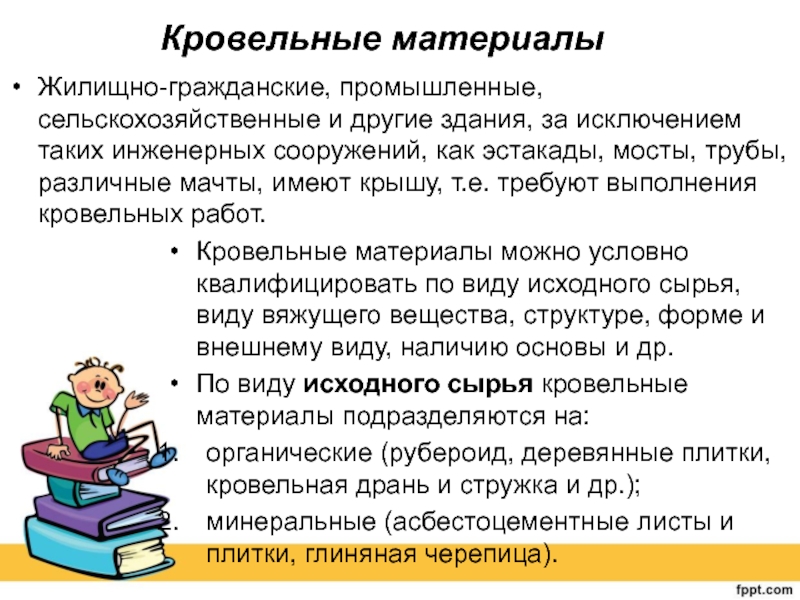

сооружений, как эстакады, мосты, трубы, различные мачты, имеют крышу, т.е. требуют выполнения кровельных работ.
Кровельные материалы можно условно квалифицировать по виду исходного сырья, виду вяжущего вещества, структуре, форме и внешнему виду, наличию основы и др.
По виду исходного сырья кровельные материалы подразделяются на:
органические (рубероид, деревянные плитки, кровельная дрань и стружка и др.);
минеральные (асбестоцементные листы и плитки, глиняная черепица).

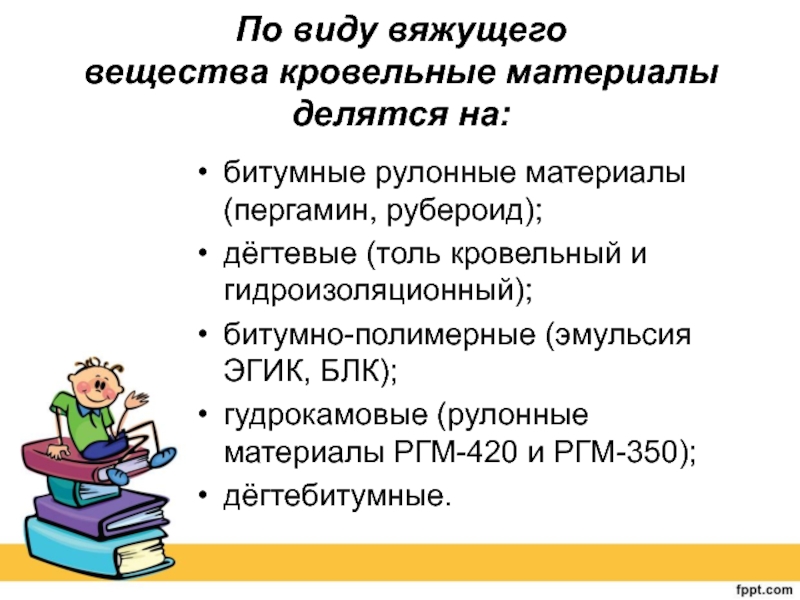

кровельный и гидроизоляционный);
битумно-полимерные (эмульсия ЭГИК, БЛК);
гудрокамовые (рулонные материалы РГМ-420 и РГМ-350);
дёгтебитумные.

др.);

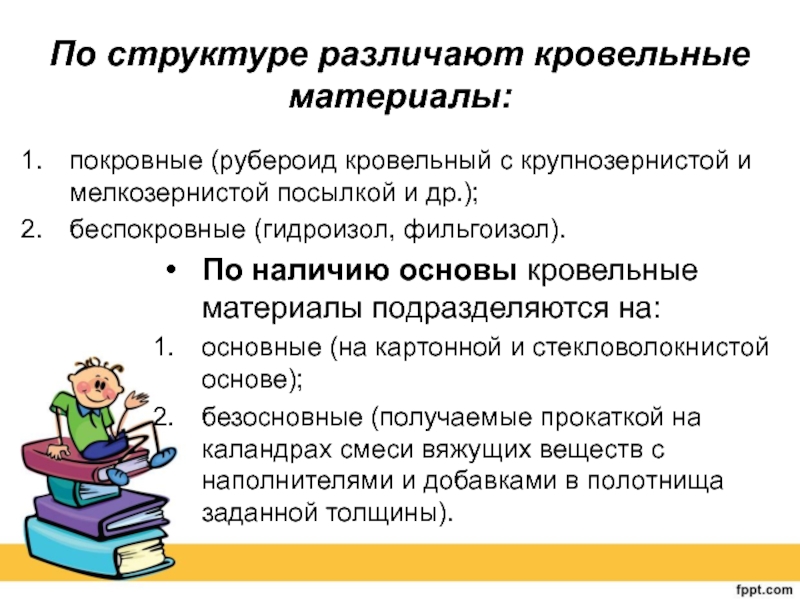

беспокровные (гидроизол, фильгоизол).
По наличию основы кровельные материалы подразделяются на:
основные (на картонной и стекловолокнистой основе);
безосновные (получаемые прокаткой на каландрах смеси вяжущих веществ с наполнителями и добавками в полотнища заданной толщины).

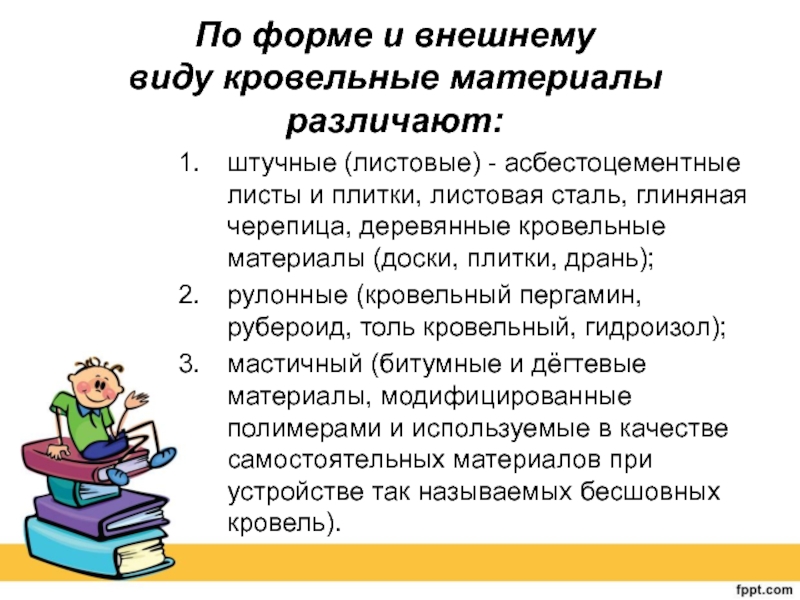

и плитки, листовая сталь, глиняная черепица, деревянные кровельные материалы (доски, плитки, дрань);
рулонные (кровельный пергамин, рубероид, толь кровельный, гидроизол);
мастичный (битумные и дёгтевые материалы, модифицированные полимерами и используемые в качестве самостоятельных материалов при устройстве так называемых бесшовных кровель).

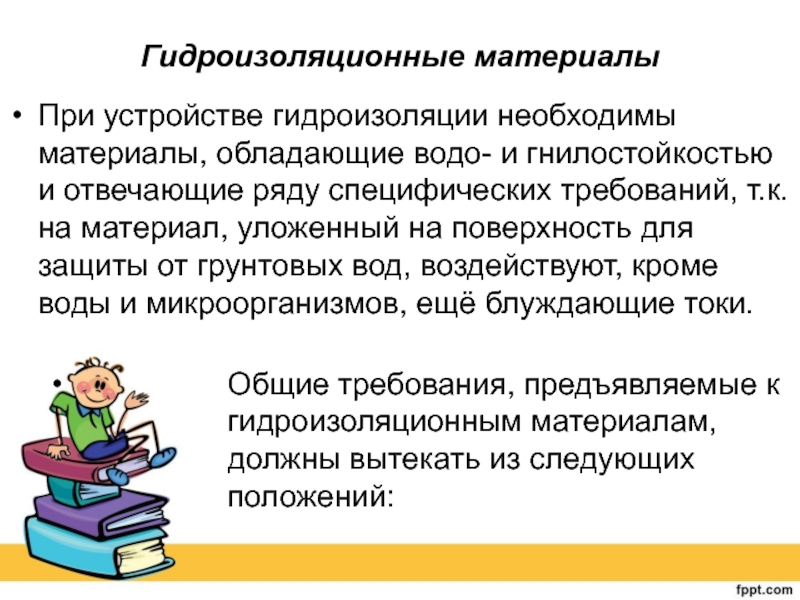

отвечающие ряду специфических требований, т.к. на материал, уложенный на поверхность для защиты от грунтовых вод, воздействуют, кроме воды и микроорганизмов, ещё блуждающие токи.

Общие требования, предъявляемые к гидроизоляционным материалам, должны вытекать из следующих положений:

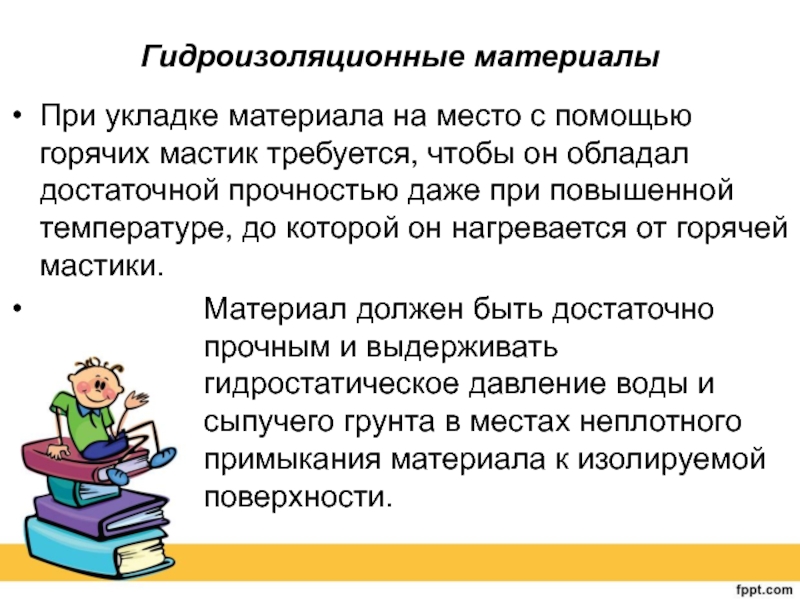

чтобы он обладал достаточной прочностью даже при повышенной температуре, до которой он нагревается от горячей мастики.
Материал должен быть достаточно прочным и выдерживать гидростатическое давление воды и сыпучего грунта в местах неплотного примыкания материала к изолируемой поверхности.

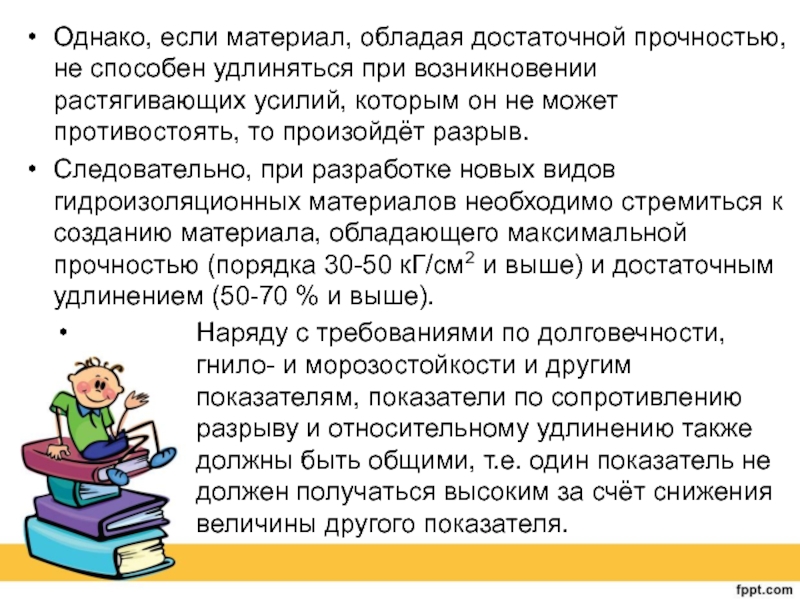

растягивающих усилий, которым он не может противостоять, то произойдёт разрыв.
Следовательно, при разработке новых видов гидроизоляционных материалов необходимо стремиться к созданию материала, обладающего максимальной прочностью (порядка 30-50 кГ/см2 и выше) и достаточным удлинением (50-70 % и выше).
Наряду с требованиями по долговечности, гнило- и морозостойкости и другим показателям, показатели по сопротивлению разрыву и относительному удлинению также должны быть общими, т.е. один показатель не должен получаться высоким за счёт снижения величины другого показателя.

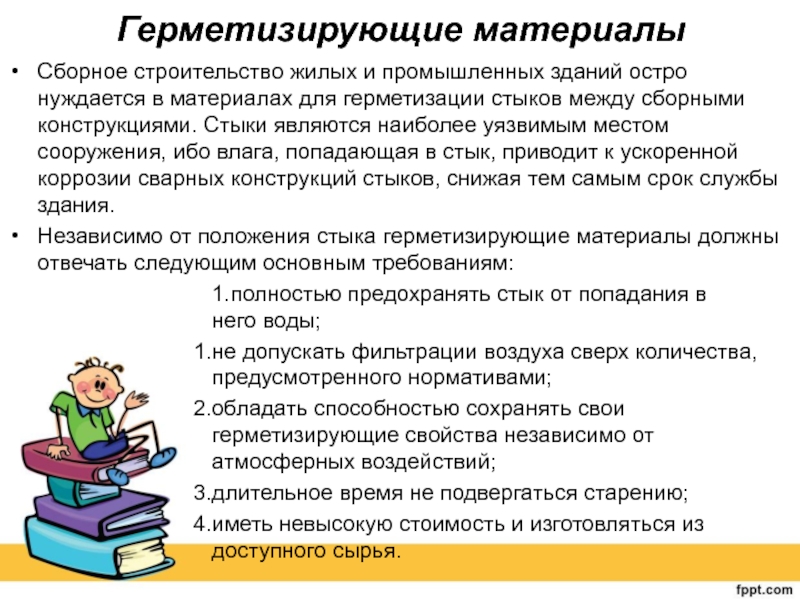

для герметизации стыков между сборными конструкциями. Стыки являются наиболее уязвимым местом сооружения, ибо влага, попадающая в стык, приводит к ускоренной коррозии сварных конструкций стыков, снижая тем самым срок службы здания.
Независимо от положения стыка герметизирующие материалы должны отвечать следующим основным требованиям:
1.полностью предохранять стык от попадания в него воды;
не допускать фильтрации воздуха сверх количества, предусмотренного нормативами;
обладать способностью сохранять свои герметизирующие свойства независимо от атмосферных воздействий;
длительное время не подвергаться старению;
иметь невысокую стоимость и изготовляться из доступного сырья.

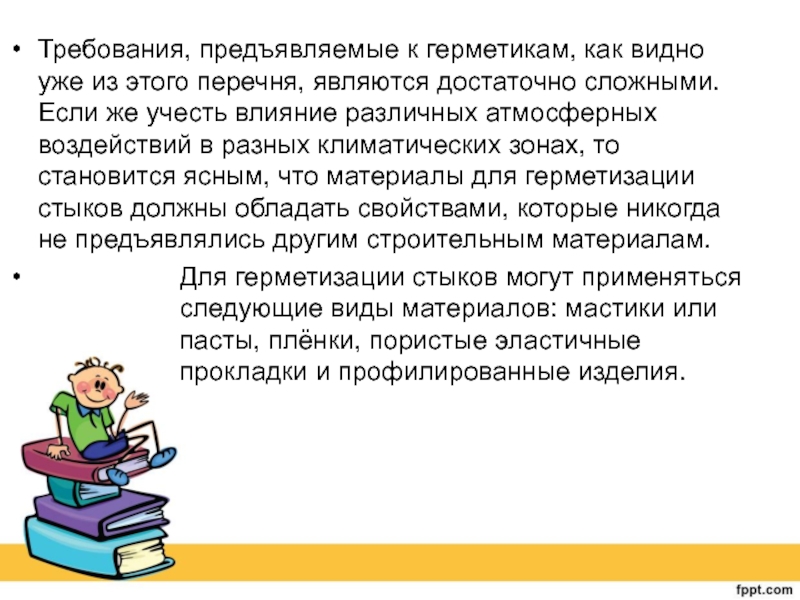

достаточно сложными. Если же учесть влияние различных атмосферных воздействий в разных климатических зонах, то становится ясным, что материалы для герметизации стыков должны обладать свойствами, которые никогда не предъявлялись другим строительным материалам.
Для герметизации стыков могут применяться следующие виды материалов: мастики или пасты, плёнки, пористые эластичные прокладки и профилированные изделия.

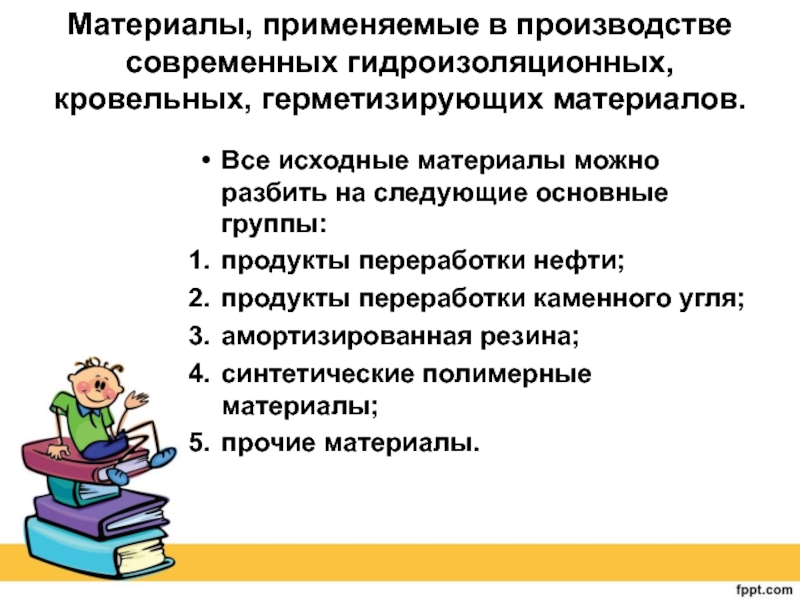

можно разбить на следующие основные группы:
продукты переработки нефти;
продукты переработки каменного угля;
амортизированная резина;
синтетические полимерные материалы;
прочие материалы.

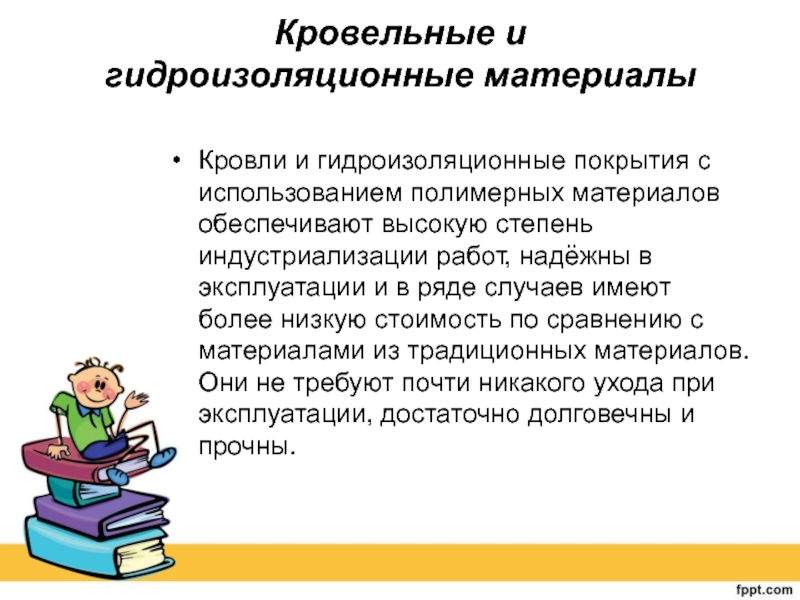

обеспечивают высокую степень индустриализации работ, надёжны в эксплуатации и в ряде случаев имеют более низкую стоимость по сравнению с материалами из традиционных материалов. Они не требуют почти никакого ухода при эксплуатации, достаточно долговечны и прочны.

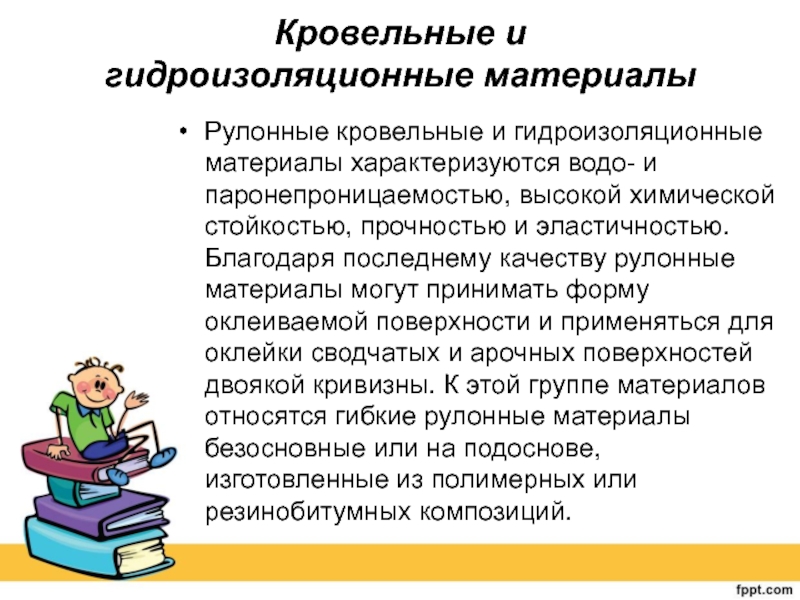

паронепроницаемостью, высокой химической стойкостью, прочностью и эластичностью. Благодаря последнему качеству рулонные материалы могут принимать форму оклеиваемой поверхности и применяться для оклейки сводчатых и арочных поверхностей двоякой кривизны. К этой группе материалов относятся гибкие рулонные материалы безосновные или на подоснове, изготовленные из полимерных или резинобитумных композиций.

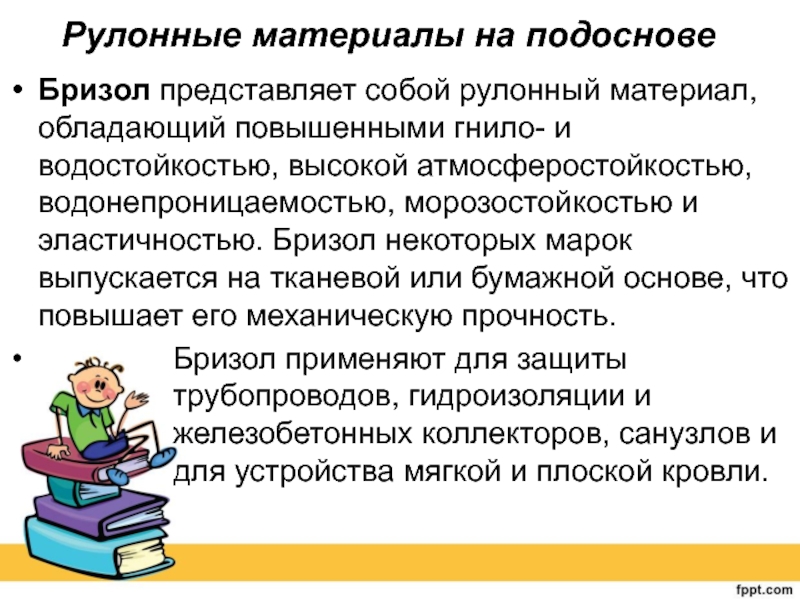

водостойкостью, высокой атмосферостойкостью, водонепроницаемостью, морозостойкостью и эластичностью. Бризол некоторых марок выпускается на тканевой или бумажной основе, что повышает его механическую прочность.
Бризол применяют для защиты трубопроводов, гидроизоляции и железобетонных коллекторов, санузлов и для устройства мягкой и плоской кровли.

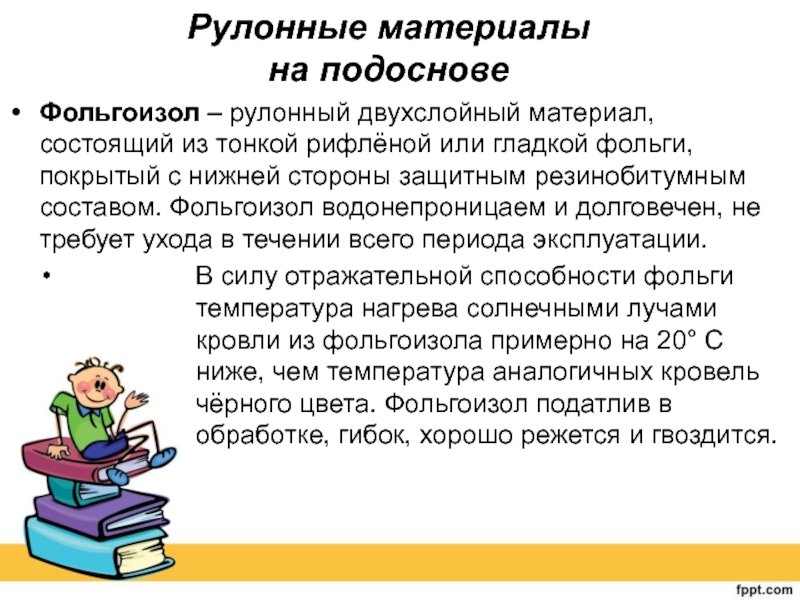

или гладкой фольги, покрытый с нижней стороны защитным резинобитумным составом. Фольгоизол водонепроницаем и долговечен, не требует ухода в течении всего периода эксплуатации.
В силу отражательной способности фольги температура нагрева солнечными лучами кровли из фольгоизола примерно на 20° С ниже, чем температура аналогичных кровель чёрного цвета. Фольгоизол податлив в обработке, гибок, хорошо режется и гвоздится.

и сооружений.
Стеклоизол – рулонный кровельный и гидроизоляционный материал, полученный путём двухстороннего нанесения на поверхность стеклохолста ВВ-К резинобитумной массы.
Стеклоизол применяют в качестве оклеечной гидроизоляции в подземных и гидротехнических сооружениях.

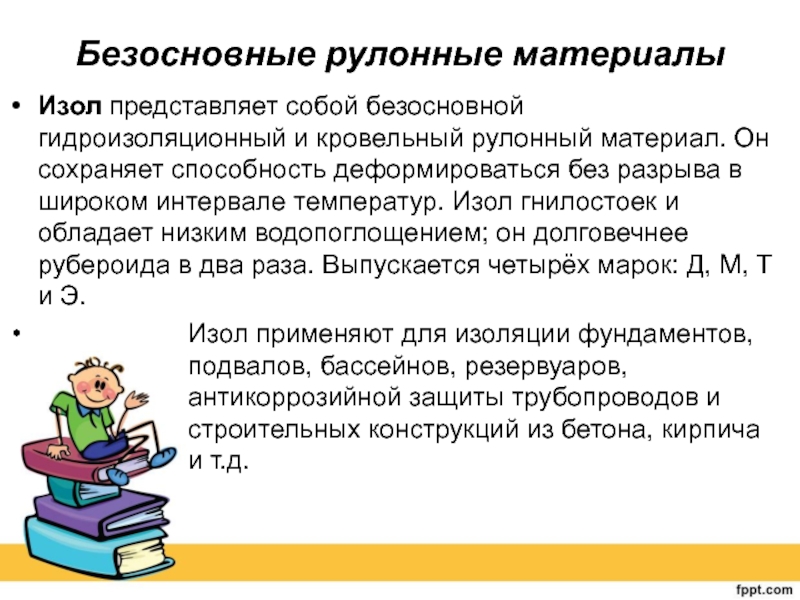

сохраняет способность деформироваться без разрыва в широком интервале температур. Изол гнилостоек и обладает низким водопоглощением; он долговечнее рубероида в два раза. Выпускается четырёх марок: Д, М, Т и Э.
Изол применяют для изоляции фундаментов, подвалов, бассейнов, резервуаров, антикоррозийной защиты трубопроводов и строительных конструкций из бетона, кирпича и т.д.

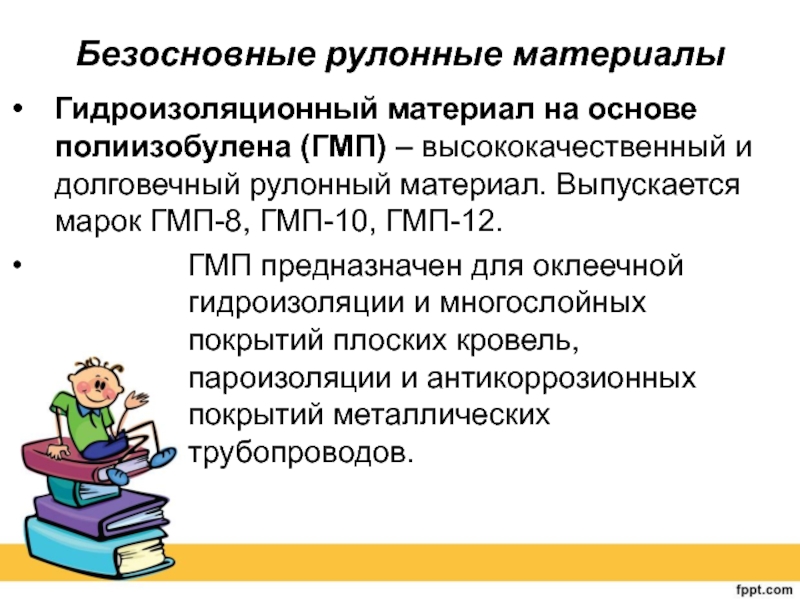

рулонный материал. Выпускается марок ГМП-8, ГМП-10, ГМП-12.
ГМП предназначен для оклеечной гидроизоляции и многослойных покрытий плоских кровель, пароизоляции и антикоррозионных покрытий металлических трубопроводов.

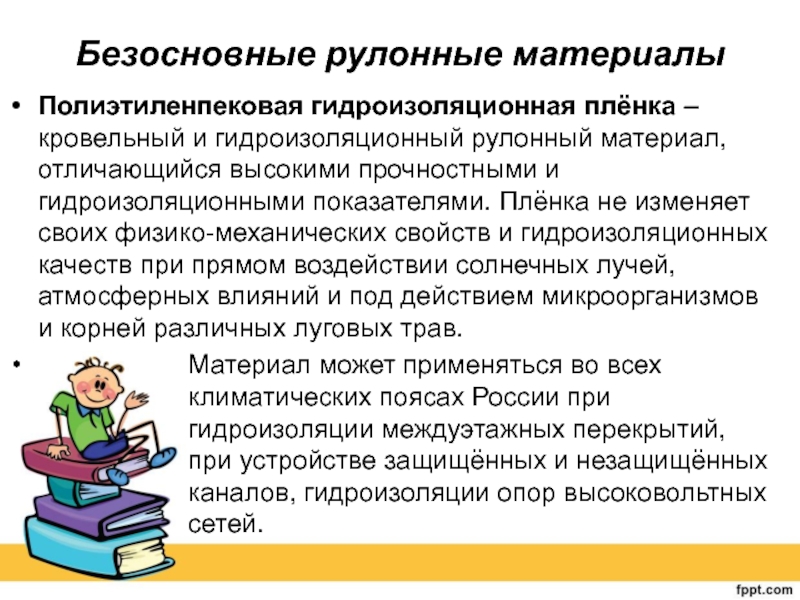

высокими прочностными и гидроизоляционными показателями. Плёнка не изменяет своих физико-механических свойств и гидроизоляционных качеств при прямом воздействии солнечных лучей, атмосферных влияний и под действием микроорганизмов и корней различных луговых трав.
Материал может применяться во всех климатических поясах России при гидроизоляции междуэтажных перекрытий, при устройстве защищённых и незащищённых каналов, гидроизоляции опор высоковольтных сетей.

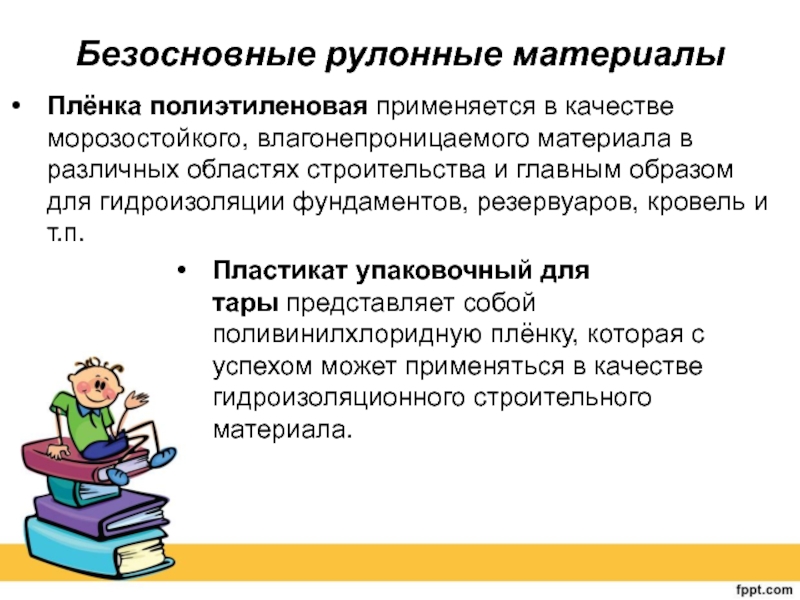

областях строительства и главным образом для гидроизоляции фундаментов, резервуаров, кровель и т.п.

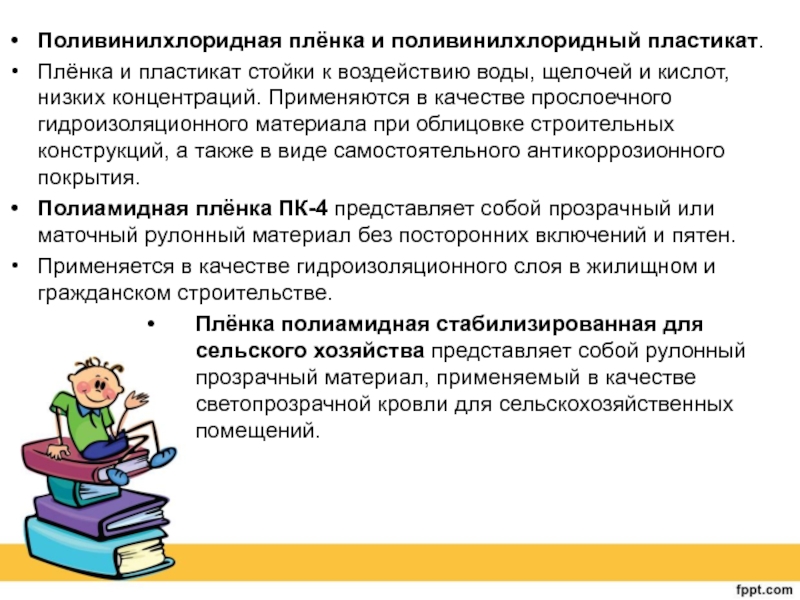

Пластикат упаковочный для тары представляет собой поливинилхлоридную плёнку, которая с успехом может применяться в качестве гидроизоляционного строительного материала.

щелочей и кислот, низких концентраций. Применяются в качестве прослоечного гидроизоляционного материала при облицовке строительных конструкций, а также в виде самостоятельного антикоррозионного покрытия.
Полиамидная плёнка ПК-4 представляет собой прозрачный или маточный рулонный материал без посторонних включений и пятен.
Применяется в качестве гидроизоляционного слоя в жилищном и гражданском строительстве.
Плёнка полиамидная стабилизированная для сельского хозяйства представляет собой рулонный прозрачный материал, применяемый в качестве светопрозрачной кровли для сельскохозяйственных помещений.

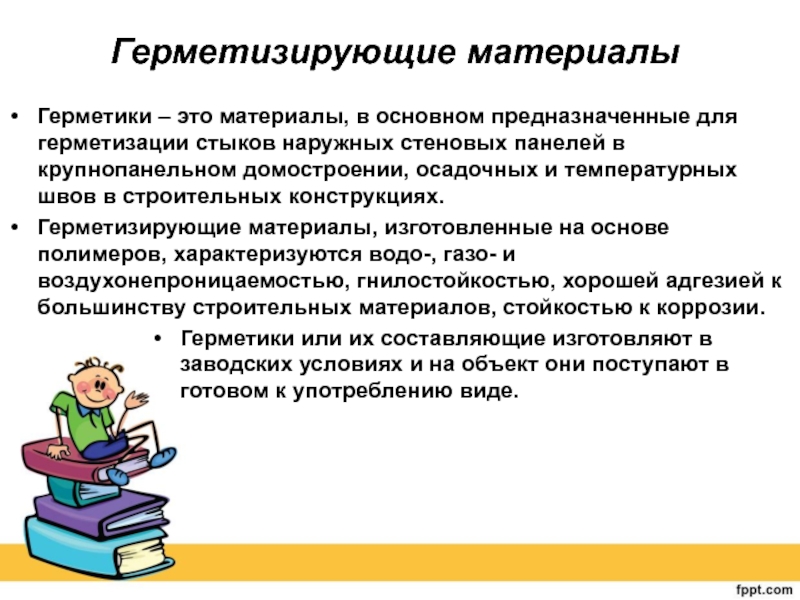

наружных стеновых панелей в крупнопанельном домостроении, осадочных и температурных швов в строительных конструкциях.
Герметизирующие материалы, изготовленные на основе полимеров, характеризуются водо-, газо- и воздухонепроницаемостью, гнилостойкостью, хорошей адгезией к большинству строительных материалов, стойкостью к коррозии.
Герметики или их составляющие изготовляют в заводских условиях и на объект они поступают в готовом к употреблению виде.

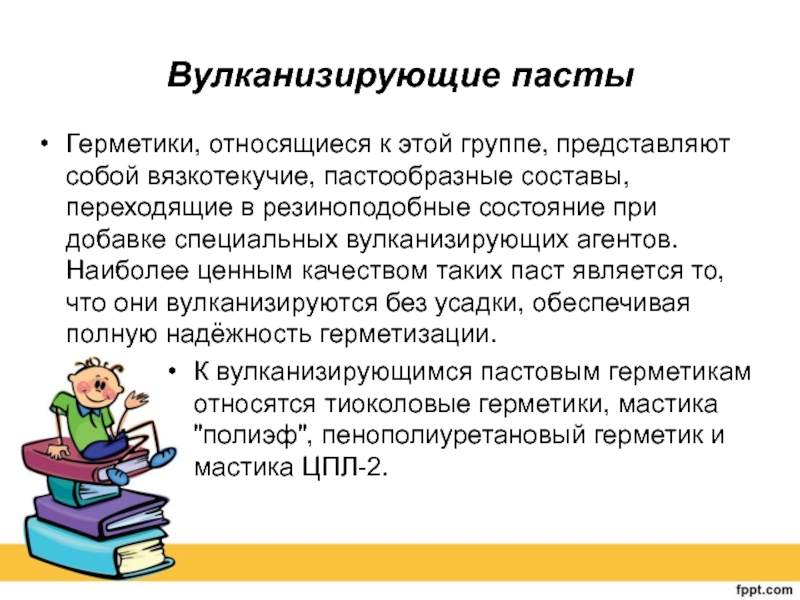

переходящие в резиноподобные состояние при добавке специальных вулканизирующих агентов. Наиболее ценным качеством таких паст является то, что они вулканизируются без усадки, обеспечивая полную надёжность герметизации.
К вулканизирующимся пастовым герметикам относятся тиоколовые герметики, мастика "полиэф", пенополиуретановый герметик и мастика ЦПЛ-2.

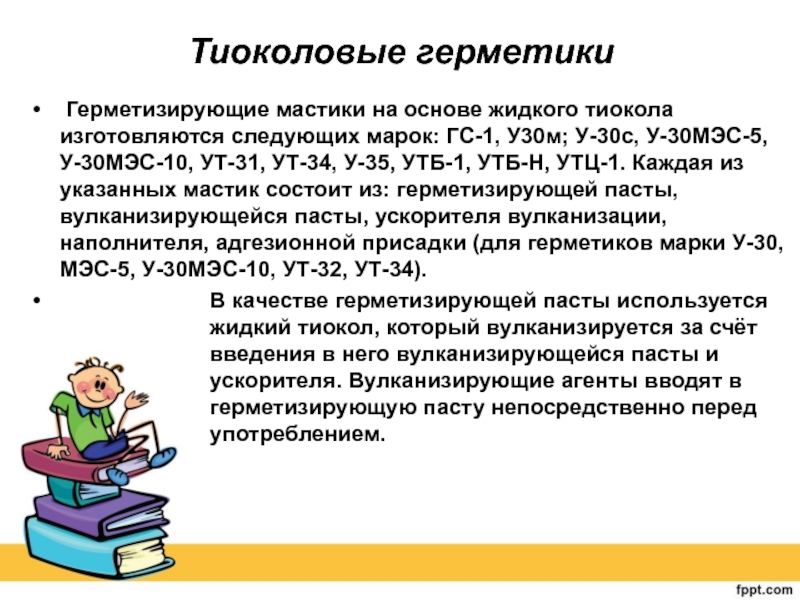

У30м; У-30с, У-30МЭС-5, У-30МЭС-10, УТ-31, УТ-34, У-35, УТБ-1, УТБ-Н, УТЦ-1. Каждая из указанных мастик состоит из: герметизирующей пасты, вулканизирующейся пасты, ускорителя вулканизации, наполнителя, адгезионной присадки (для герметиков марки У-30, МЭС-5, У-30МЭС-10, УТ-32, УТ-34).
В качестве герметизирующей пасты используется жидкий тиокол, который вулканизируется за счёт введения в него вулканизирующейся пасты и ускорителя. Вулканизирующие агенты вводят в герметизирующую пасту непосредственно перед употреблением.

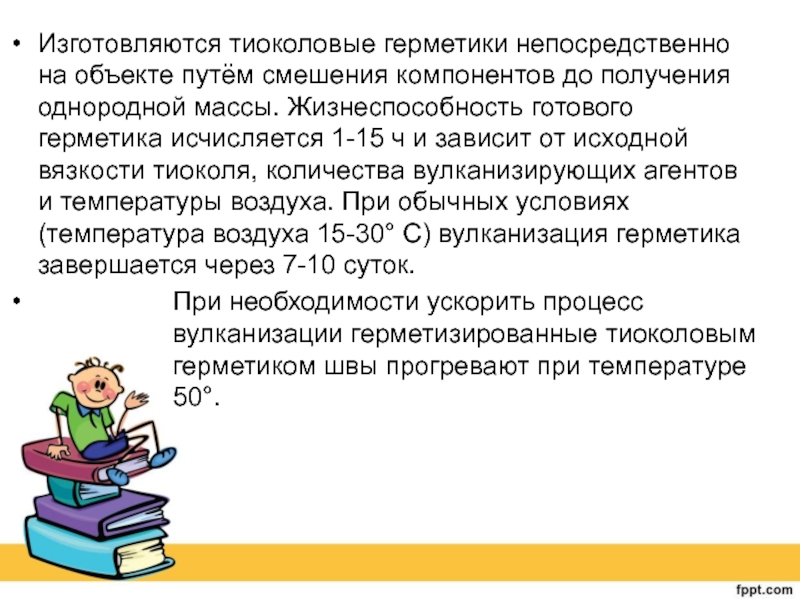

однородной массы. Жизнеспособность готового герметика исчисляется 1-15 ч и зависит от исходной вязкости тиоколя, количества вулканизирующих агентов и температуры воздуха. При обычных условиях (температура воздуха 15-30° С) вулканизация герметика завершается через 7-10 суток.
При необходимости ускорить процесс вулканизации герметизированные тиоколовым герметиком швы прогревают при температуре 50°.
