Презентация, доклад к уроку по дисциплине Строительные материалы и изделия для 2 курса по теме Минеральные вяжущие вещества Специальность: 08.02.01 Строительство и эксплуатация зданий и сооружений

«Минеральные вяжущие вещества» Специальность: 08.02.01 «Строительство и эксплуатация зданий и сооружений»

Разработала преподаватель Конева Л. М.

Верхняя Пышма 2018

МИНИСТЕРСТВО ОБЩЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ СВЕРДЛОВСКОЙ ОБЛАСТИ
ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ
СВЕРДЛОВСКОЙ ОБЛАСТИ
УРАЛЬСКИЙ ГОСУДАРСТВЕННЫЙ КОЛЛЕДЖ им. И.И. ПОЛЗУНОВА

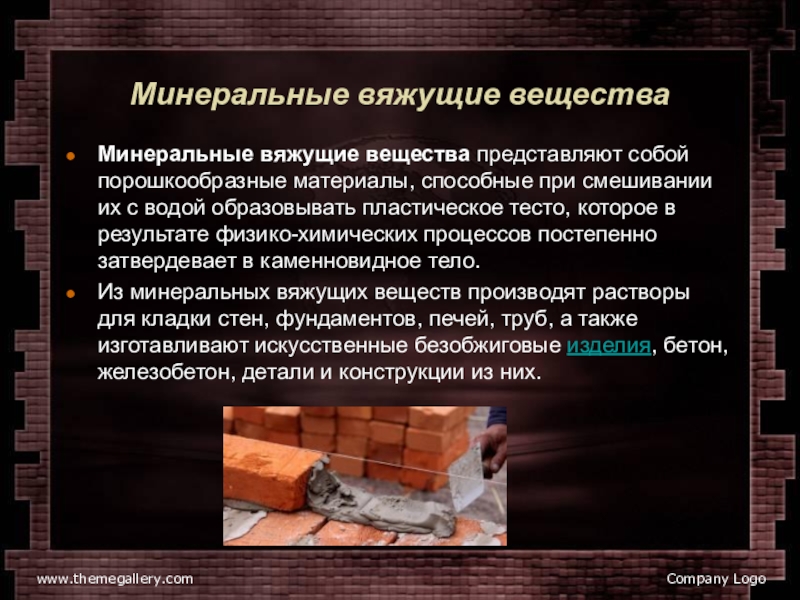

их с водой образовывать пластическое тесто, которое в результате физико-химических процессов постепенно затвердевает в каменновидное тело.
Из минеральных вяжущих веществ производят растворы для кладки стен, фундаментов, печей, труб, а также изготавливают искусственные безобжиговые изделия, бетон, железобетон, детали и конструкции из них.

www.themegallery.com

Company Logo

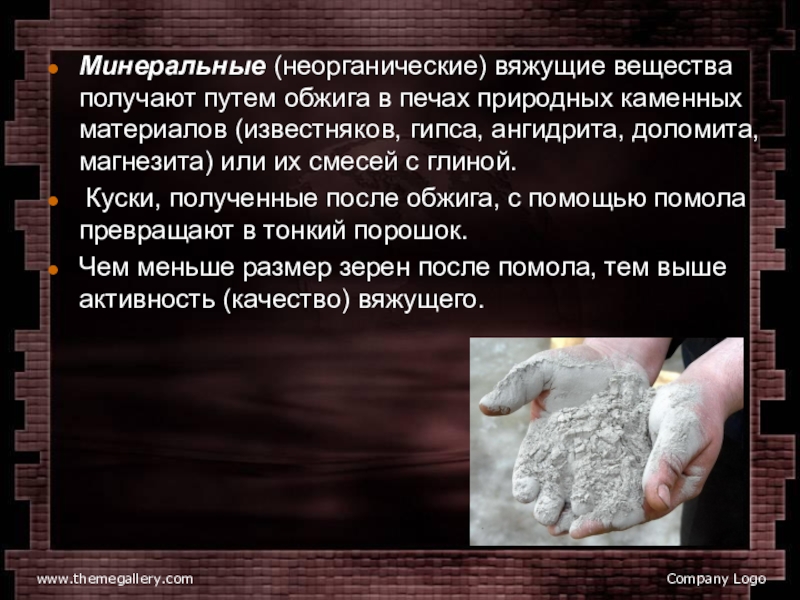

материалов (известняков, гипса, ангидрита, доломита, магнезита) или их смесей с глиной.
Куски, полученные после обжига, с помощью помола превращают в тонкий порошок.
Чем меньше размер зерен после помола, тем выше активность (качество) вяжущего.

www.themegallery.com

Company Logo

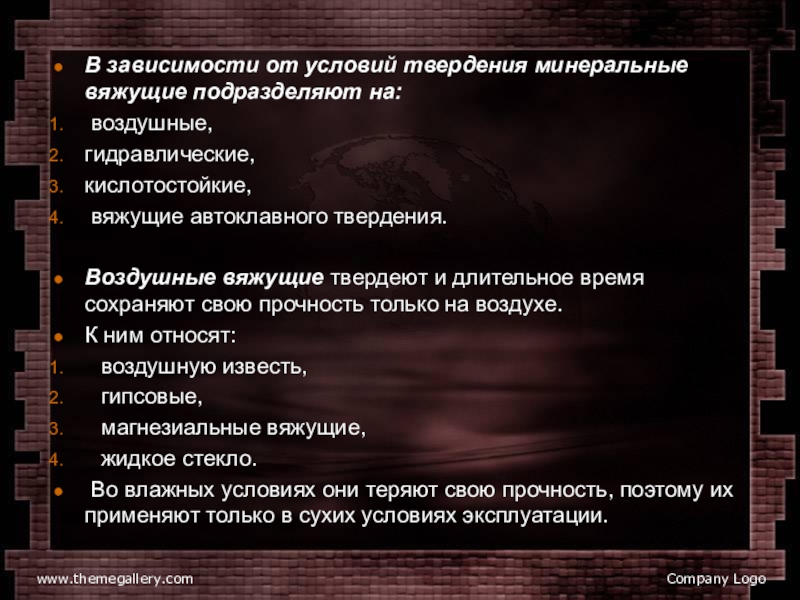

кислотостойкие,
вяжущие автоклавного твердения.

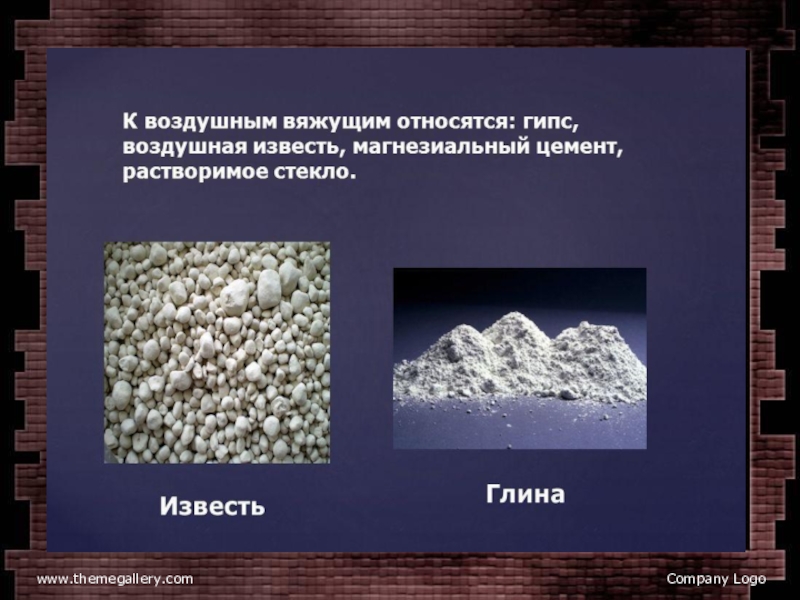

Воздушные вяжущие твердеют и длительное время сохраняют свою прочность только на воздухе.
К ним относят:
воздушную известь,
гипсовые,
магнезиальные вяжущие,
жидкое стекло.
Во влажных условиях они теряют свою прочность, поэтому их применяют только в сухих условиях эксплуатации.

www.themegallery.com

Company Logo

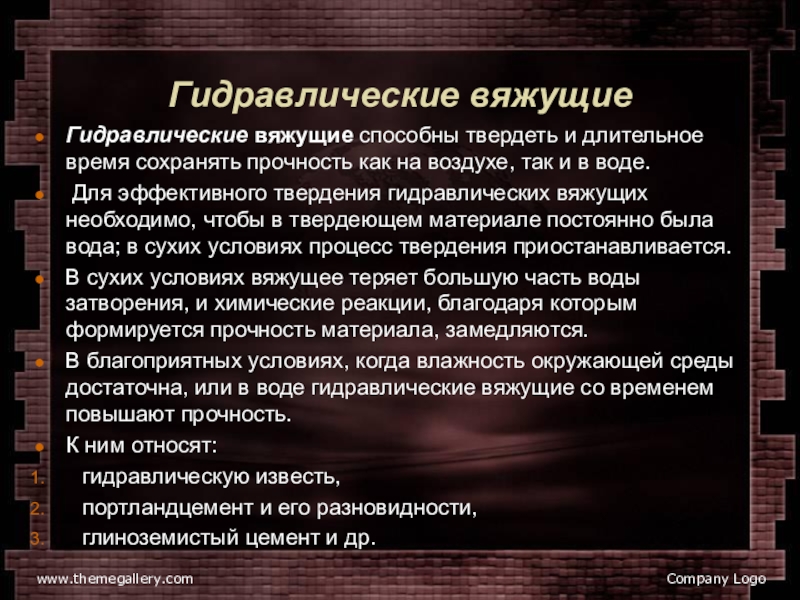

воздухе, так и в воде.
Для эффективного твердения гидравлических вяжущих необходимо, чтобы в твердеющем материале постоянно была вода; в сухих условиях процесс твердения приостанавливается.
В сухих условиях вяжущее теряет большую часть воды затворения, и химические реакции, благодаря которым формируется прочность материала, замедляются.
В благоприятных условиях, когда влажность окружающей среды достаточна, или в воде гидравлические вяжущие со временем повышают прочность.
К ним относят:
гидравлическую известь,
портландцемент и его разновидности,
глиноземистый цемент и др.

www.themegallery.com

Company Logo

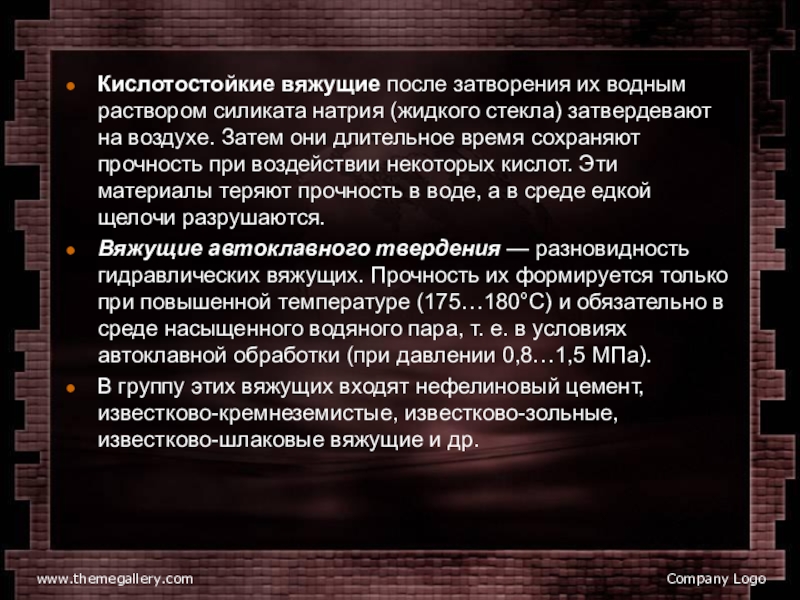

на воздухе. Затем они длительное время сохраняют прочность при воздействии некоторых кислот. Эти материалы теряют проч­ность в воде, а в среде едкой щелочи разрушаются.
Вяжущие автоклавного твердения — разновидность гидравлических вяжущих. Прочность их формируется только при повышенной температуре (175…180°С) и обязательно в среде насыщенного водяного пара, т. е. в условиях автоклавной обработки (при давлении 0,8…1,5 МПа).
В группу этих вяжущих входят нефелиновый цемент, известково-кремнеземистые, известково-зольные, известково-шлаковые вяжущие и др.

www.themegallery.com

Company Logo

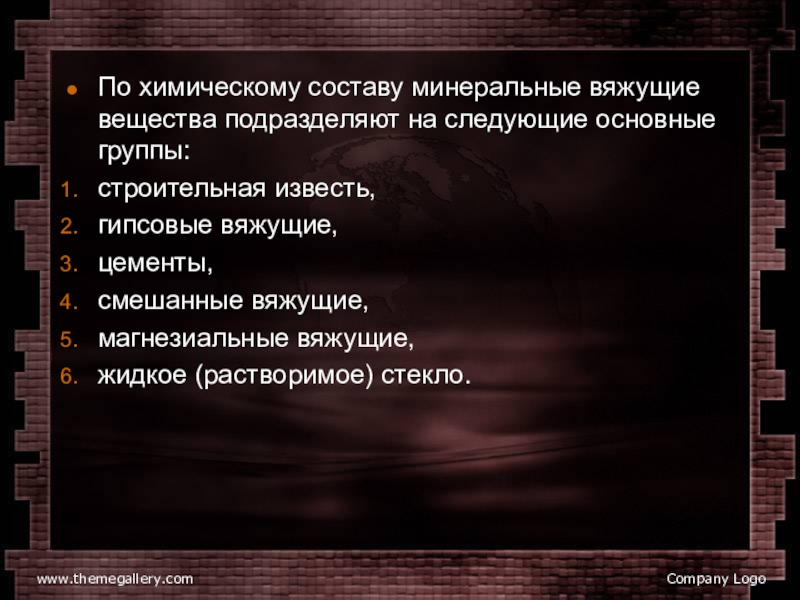

строительная известь,
гипсовые вяжущие,
цементы,
смешанные вяжущие,
магнезиальные вяжущие,
жидкое (растворимое) стекло.

www.themegallery.com

Company Logo

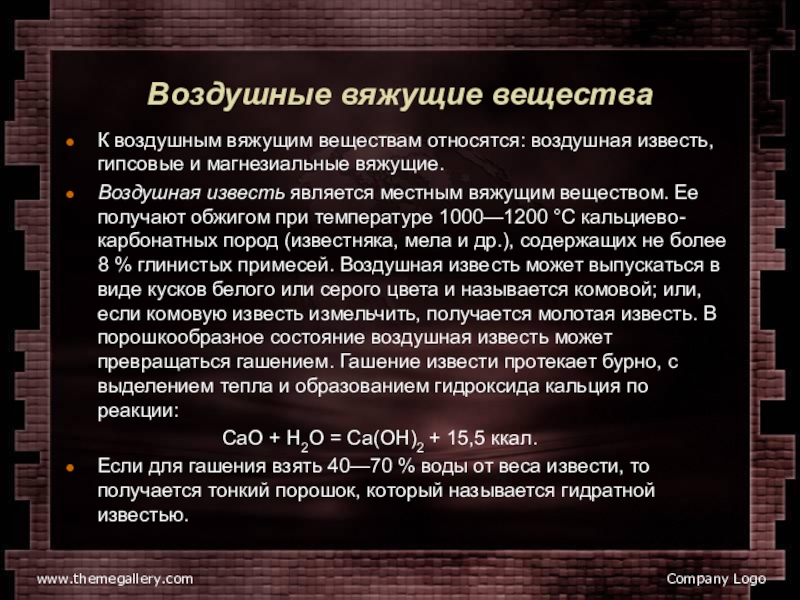

магнезиальные вяжущие.
Воздушная известь является местным вяжущим веществом. Ее получают обжигом при температуре 1000—1200 °С кальциево-карбонатных пород (известняка, мела и др.), содержащих не более 8 % глинистых примесей. Воздушная известь может выпускаться в виде кусков белого или серого цвета и называется комовой; или, если комовую известь измельчить, получается молотая известь. В порошкообразное состояние воздушная известь может превращаться гашением. Гашение извести протекает бурно, с выделением тепла и образованием гидроксида кальция по реакции:
СаО + Н2О = Са(ОН)2 + 15,5 ккал.
Если для гашения взять 40—70 % воды от веса извести, то получается тонкий порошок, который называется гидратной известью.

www.themegallery.com

Company Logo

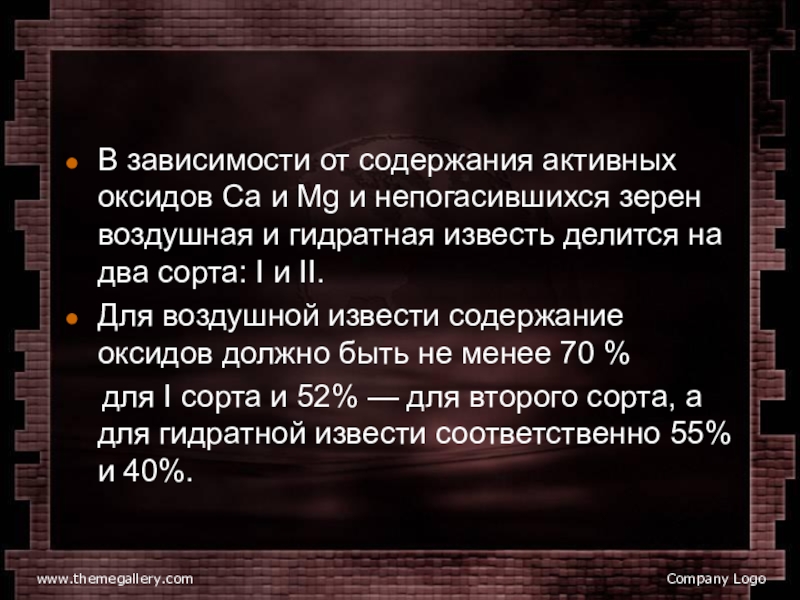

зерен воздушная и гидратная известь делится на два сорта: I и II.
Для воздушной извести содержание оксидов должно быть не менее 70 %
для I сорта и 52% — для второго сорта, а для гидратной извести соответственно 55% и 40%.

www.themegallery.com

Company Logo

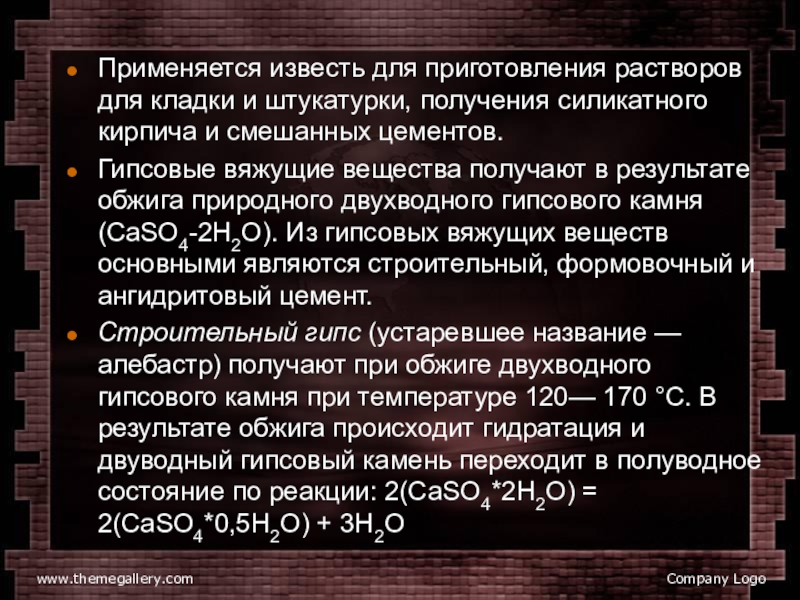

кирпича и смешанных цементов.
Гипсовые вяжущие вещества получают в результате обжига природного двухводного гипсового камня (CaSО4-2H2О). Из гипсовых вяжущих веществ основными являются строительный, формовочный и ангидритовый цемент.
Строительный гипс (устаревшее название — алебастр) получают при обжиге двухводного гипсового камня при температуре 120— 170 °С. В результате обжига происходит гидратация и двуводный гипсовый камень переходит в полуводное состояние по реакции: 2(CaSО4*2H2О) = 2(CaSО4*0,5H2О) + 3H2О

www.themegallery.com

Company Logo

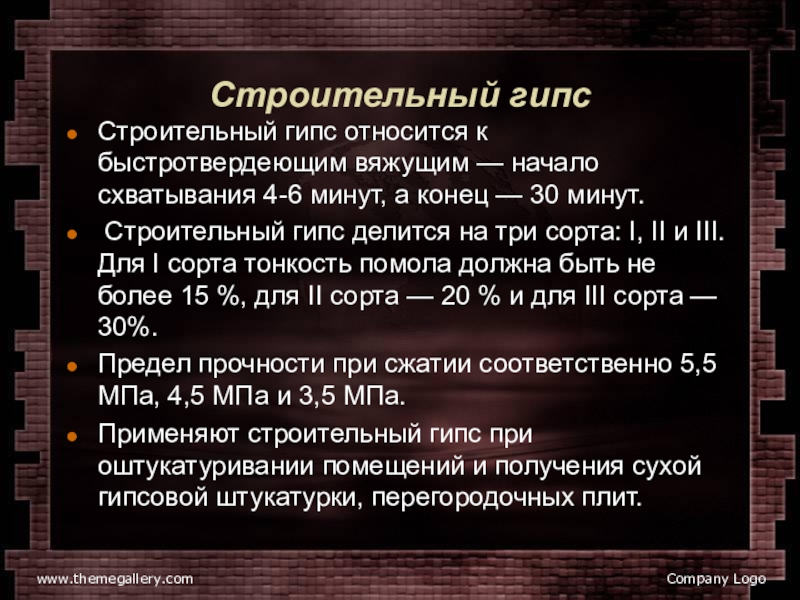

4-6 минут, а конец — 30 минут.
Строительный гипс делится на три сорта: I, II и III. Для I сорта тонкость помола должна быть не более 15 %, для II сорта — 20 % и для III сорта — 30%.
Предел прочности при сжатии соответственно 5,5 МПа, 4,5 МПа и 3,5 МПа.
Применяют строительный гипс при оштукатуривании помещений и получения сухой гипсовой штукатурки, перегородочных плит.

www.themegallery.com

Company Logo

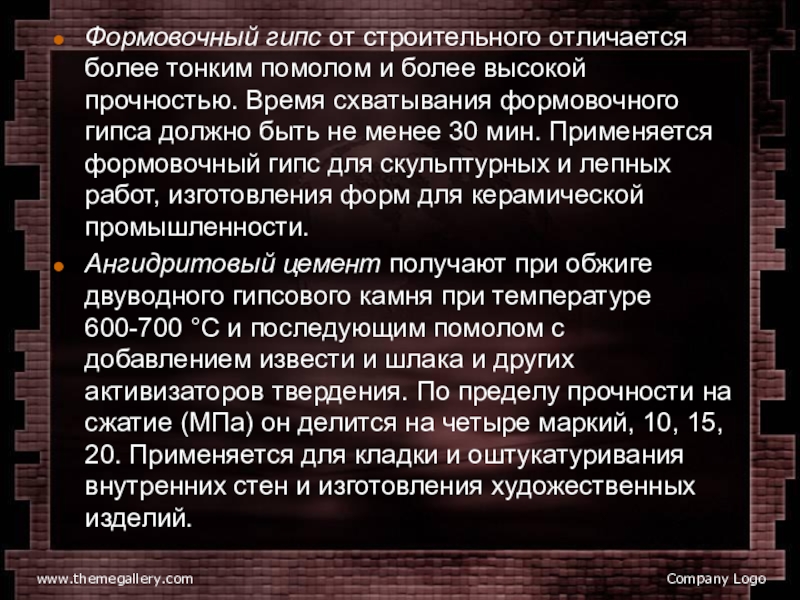

Время схватывания формовочного гипса должно быть не менее 30 мин. Применяется формовочный гипс для скульптурных и лепных работ, изготовления форм для керамической промышленности.
Ангидритовый цемент получают при обжиге двуводного гипсового камня при температуре 600-700 °С и последующим помолом с добавлением извести и шлака и других активизаторов твердения. По пределу прочности на сжатие (МПа) он делится на четыре маркий, 10, 15, 20. Применяется для кладки и оштукатуривания внутренних стен и изготовления художественных изделий.

www.themegallery.com

Company Logo

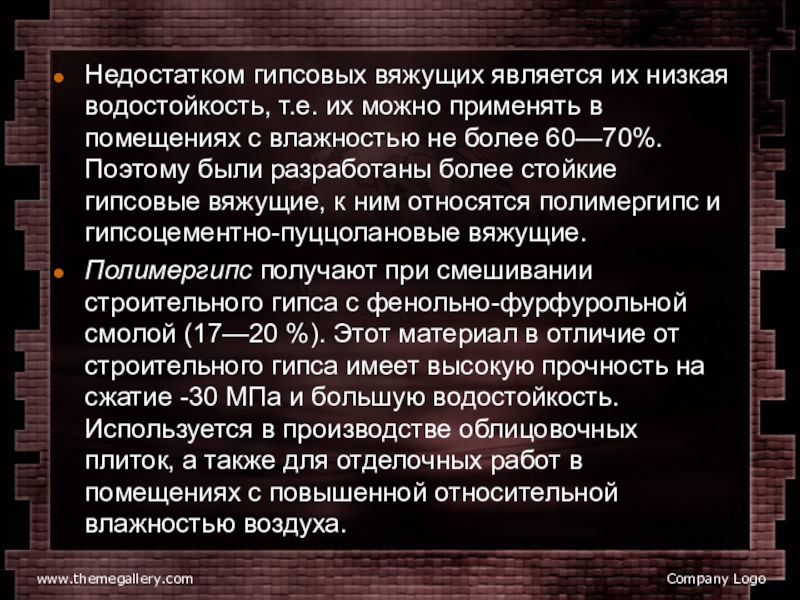

в помещениях с влажностью не более 60—70%. Поэтому были разработаны более стойкие гипсовые вяжущие, к ним относятся полимергипс и гипсоцементно-пуццолановые вяжущие.
Полимергипс получают при смешивании строительного гипса с фенольно-фурфурольной смолой (17—20 %). Этот материал в отличие от строительного гипса имеет высокую прочность на сжатие -30 МПа и большую водостойкость. Используется в производстве облицовочных плиток, а также для отделочных работ в помещениях с повышенной относительной влажностью воздуха.

www.themegallery.com

Company Logo

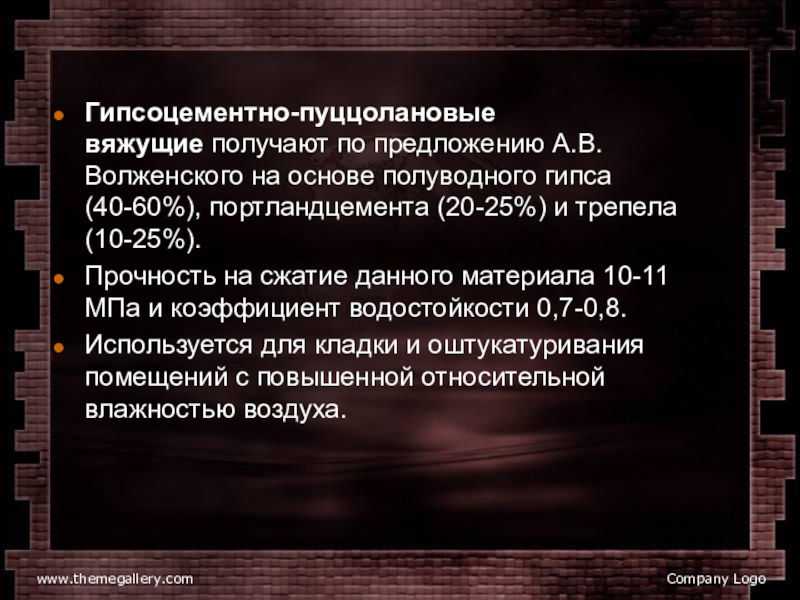

(20-25%) и трепела (10-25%).
Прочность на сжатие данного материала 10-11 МПа и коэффициент водостойкости 0,7-0,8.
Используется для кладки и оштукатуривания помещений с повышенной относительной влажностью воздуха.

www.themegallery.com

Company Logo

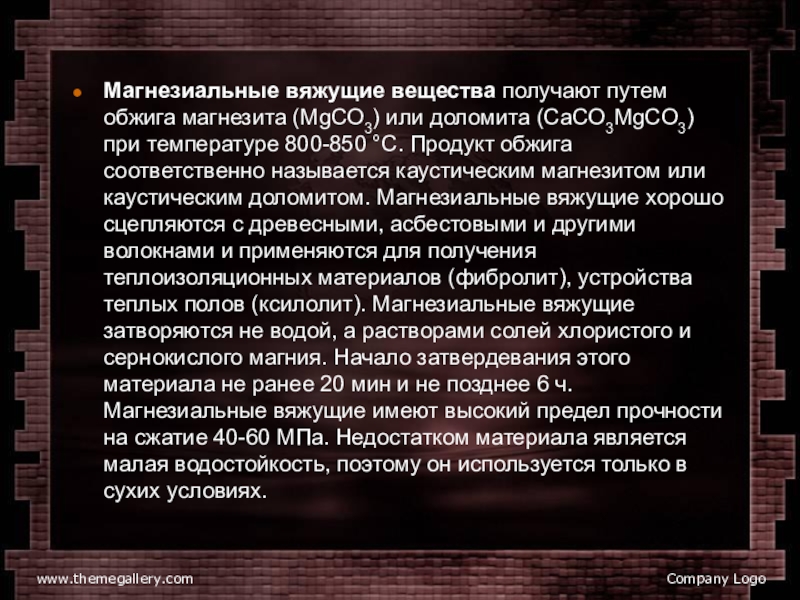

температуре 800-850 °С. Продукт обжига соответственно называется каустическим магнезитом или каустическим доломитом. Магнезиальные вяжущие хорошо сцепляются с древесными, асбестовыми и другими волокнами и применяются для получения теплоизоляционных материалов (фибролит), устройства теплых полов (ксилолит). Магнезиальные вяжущие затворяются не водой, а растворами солей хлористого и сернокислого магния. Начало затвердевания этого материала не ранее 20 мин и не позднее 6 ч. Магнезиальные вяжущие имеют высокий предел прочности на сжатие 40-60 МПа. Недостатком материала является малая водостойкость, поэтому он используется только в сухих условиях.

www.themegallery.com

Company Logo

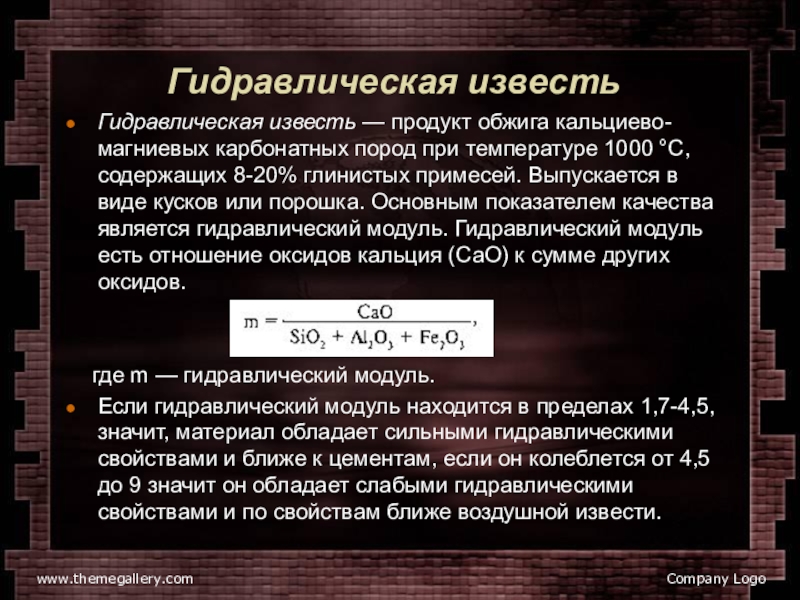

°С, содержащих 8-20% глинистых примесей. Выпускается в виде кусков или порошка. Основным показателем качества является гидравлический модуль. Гидравлический модуль есть отношение оксидов кальция (СаО) к сумме других оксидов.


где m — гидравлический модуль.
Если гидравлический модуль находится в пределах 1,7-4,5, значит, материал обладает сильными гидравлическими свойствами и ближе к цементам, если он колеблется от 4,5 до 9 значит он обладает слабыми гидравлическими свойствами и по свойствам ближе воздушной извести.

www.themegallery.com

Company Logo

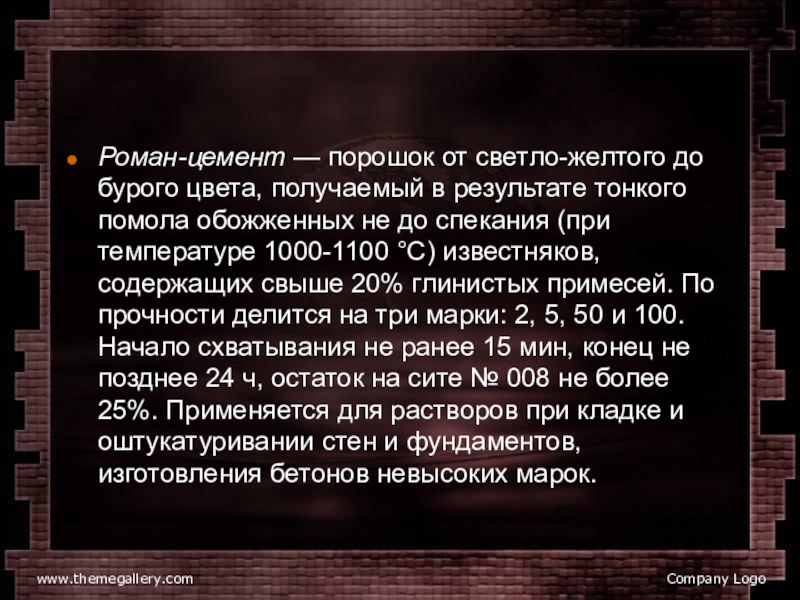

помола обожженных не до спекания (при температуре 1000-1100 °С) известняков, содержащих свыше 20% глинистых примесей. По прочности делится на три марки: 2, 5, 50 и 100. Начало схватывания не ранее 15 мин, конец не позднее 24 ч, остаток на сите № 008 не более 25%. Применяется для растворов при кладке и оштукатуривании стен и фундаментов, изготовления бетонов невысоких марок.

www.themegallery.com

Company Logo

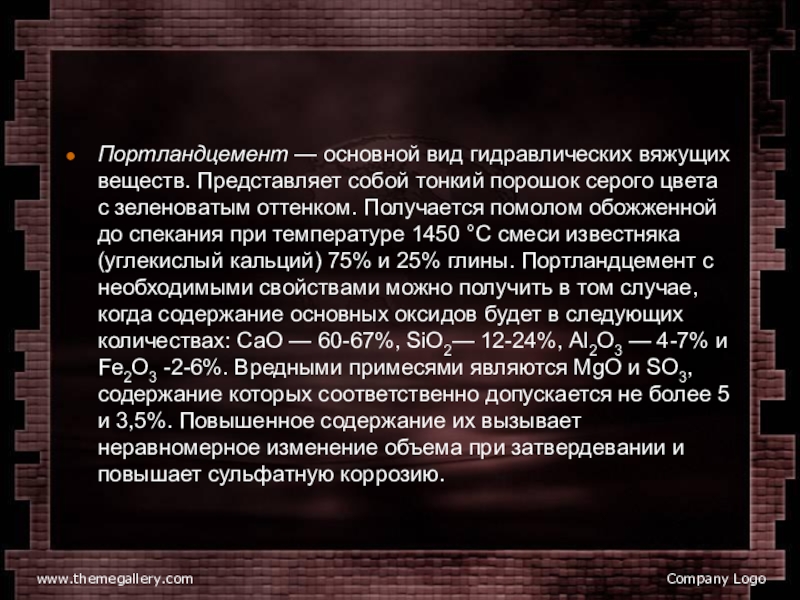

цвета с зеленоватым оттенком. Получается помолом обожженной до спекания при температуре 1450 °С смеси известняка (углекислый кальций) 75% и 25% глины. Портландцемент с необходимыми свойствами можно получить в том случае, когда содержание основных оксидов будет в следующих количествах: СаО — 60-67%, SiО2— 12-24%, Аl2О3 — 4-7% и Fe2О3 -2-6%. Вредными примесями являются MgO и SО3, содержание которых соответственно допускается не более 5 и 3,5%. Повышенное содержание их вызывает неравномерное изменение объема при затвердевании и повышает сульфатную коррозию.

www.themegallery.com

Company Logo

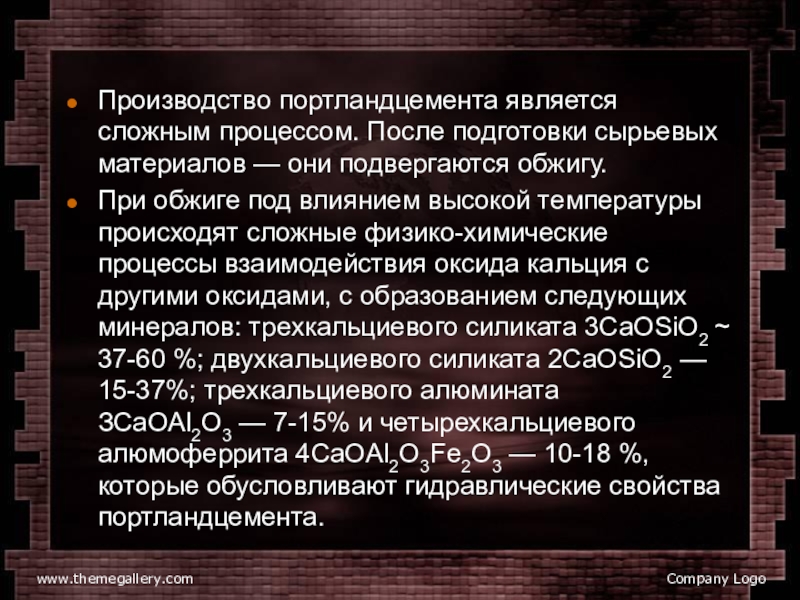

подвергаются обжигу.
При обжиге под влиянием высокой температуры происходят сложные физико-химические процессы взаимодействия оксида кальция с другими оксидами, с образованием следующих минералов: трехкальциевого силиката 3CaОSiО2 ~ 37-60 %; двухкальциевого силиката 2CaОSiО2 — 15-37%; трехкальциевого алюмината ЗСаОАl2О3 — 7-15% и четырехкальциевого алюмоферрита 4CaОAl2О3Fe2О3 — 10-18 %, которые обусловливают гидравлические свойства портландцемента.

www.themegallery.com

Company Logo

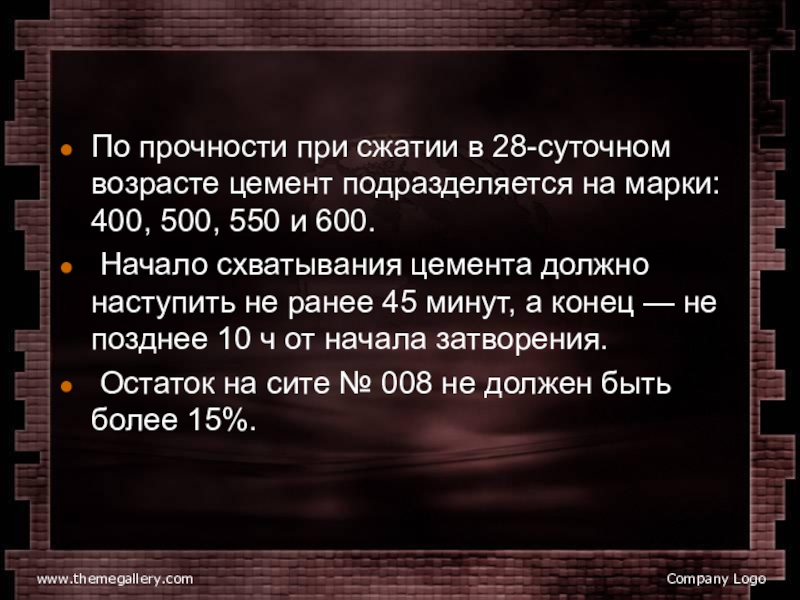

400, 500, 550 и 600.
Начало схватывания цемента должно наступить не ранее 45 минут, а конец — не позднее 10 ч от начала затворения.
Остаток на сите № 008 не должен быть более 15%.

www.themegallery.com

Company Logo

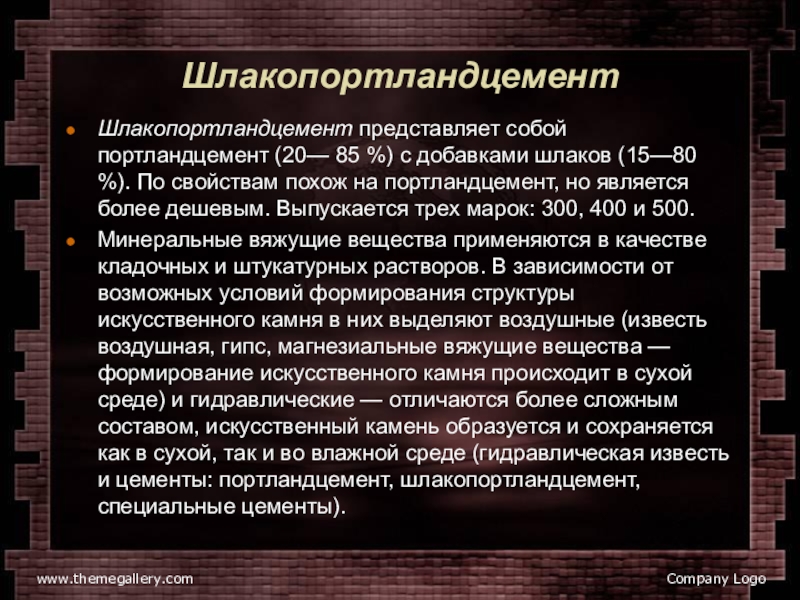

По свойствам похож на портландцемент, но является более дешевым. Выпускается трех марок: 300, 400 и 500.
Минеральные вяжущие вещества применяются в качестве кладочных и штукатурных растворов. В зависимости от возможных условий формирования структуры искусственного камня в них выделяют воздушные (известь воздушная, гипс, магнезиальные вяжущие вещества — формирование искусственного камня происходит в сухой среде) и гидравлические — отличаются более сложным составом, искусственный камень образуется и сохраняется как в сухой, так и во влажной среде (гидравлическая известь и цементы: портландцемент, шлакопортландцемент, специальные цементы).

www.themegallery.com

Company Logo

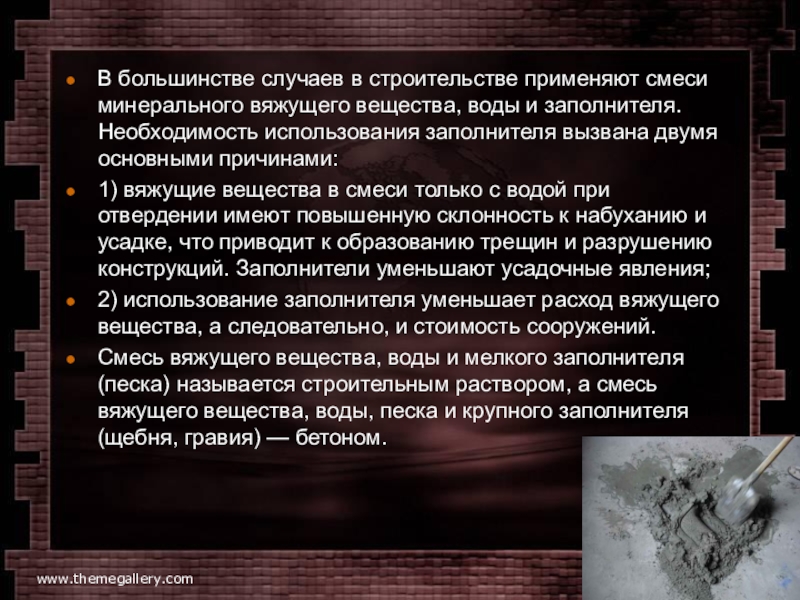

и заполнителя. Необходимость использования заполнителя вызвана двумя основными причинами:
1) вяжущие вещества в смеси только с водой при отвердении имеют повышенную склонность к набуханию и усадке, что приводит к образованию трещин и разрушению конструкций. Заполнители уменьшают усадочные явления;
2) использование заполнителя уменьшает расход вяжущего вещества, а следовательно, и стоимость сооружений.
Смесь вяжущего вещества, воды и мелкого заполнителя (песка) называется строительным раствором, а смесь вяжущего вещества, воды, песка и крупного заполнителя (щебня, гравия) — бетоном.

www.themegallery.com

Company Logo

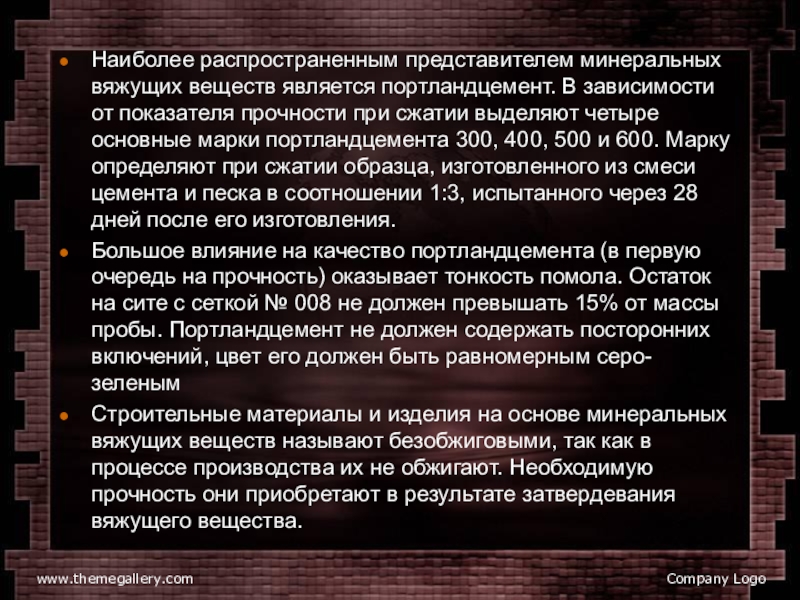

показателя прочности при сжатии выделяют четыре основные марки портландцемента 300, 400, 500 и 600. Марку определяют при сжатии образца, изготовленного из смеси цемента и песка в соотношении 1:3, испытанного через 28 дней после его изготовления.
Большое влияние на качество портландцемента (в первую очередь на прочность) оказывает тонкость помола. Остаток на сите с сеткой № 008 не должен превышать 15% от массы пробы. Портландцемент не должен содержать посторонних включений, цвет его должен быть равномерным серо-зеленым
Строительные материалы и изделия на основе минеральных вяжущих веществ называют безобжиговыми, так как в процессе производства их не обжигают. Необходимую прочность они приобретают в результате затвердевания вяжущего вещества.

www.themegallery.com

Company Logo

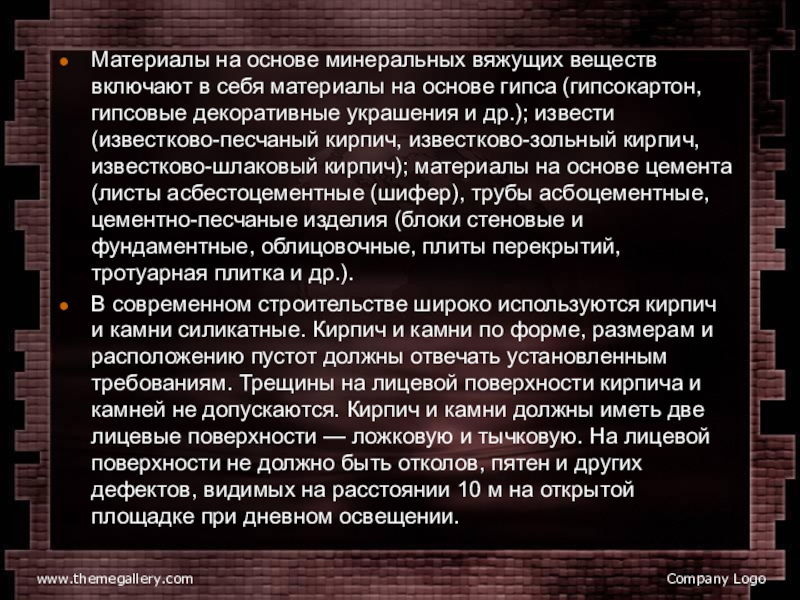

основе гипса (гипсокартон, гипсовые декоративные украшения и др.); извести (известково-песчаный кирпич, известково-зольный кирпич, известково-шлаковый кирпич); материалы на основе цемента (листы асбестоцементные (шифер), трубы асбоцементные, цементно-песчаные изделия (блоки стеновые и фундаментные, облицовочные, плиты перекрытий, тротуарная плитка и др.).
В современном строительстве широко используются кирпич и камни силикатные. Кирпич и камни по форме, размерам и расположению пустот должны отвечать установленным требованиям. Трещины на лицевой поверхности кирпича и камней не допускаются. Кирпич и камни должны иметь две лицевые поверхности — ложковую и тычковую. На лицевой поверхности не должно быть отколов, пятен и других дефектов, видимых на расстоянии 10 м на открытой площадке при дневном освещении.

www.themegallery.com

Company Logo

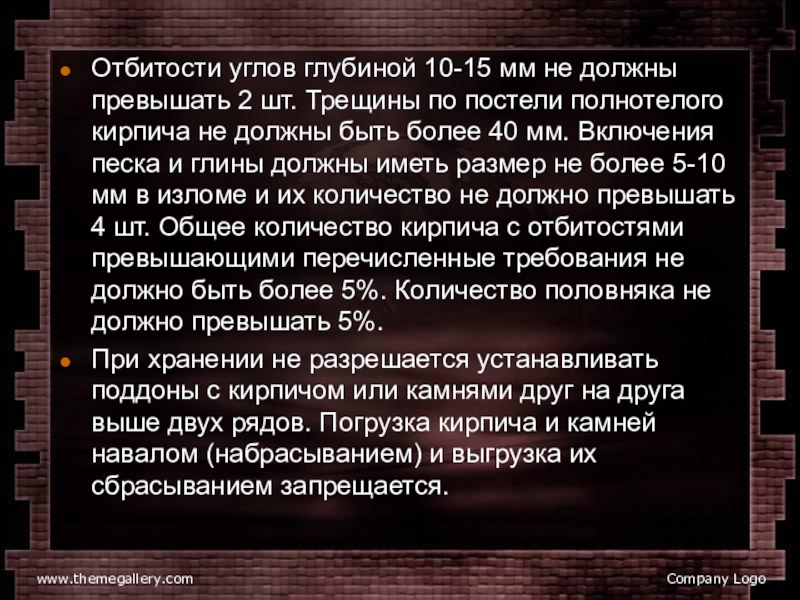

по постели полнотелого кирпича не должны быть более 40 мм. Включения песка и глины должны иметь размер не более 5-10 мм в изломе и их количество не должно превышать 4 шт. Общее количество кирпича с отбитостями превышающими перечисленные требования не должно быть более 5%. Количество половняка не должно превышать 5%.
При хранении не разрешается устанавливать поддоны с кирпичом или камнями друг на друга выше двух рядов. Погрузка кирпича и камней навалом (набрасыванием) и выгрузка их сбрасыванием запрещается.
