Презентация, доклад к уроку по дисциплине Основы геодезии для 2 курса по теме Ориентирование линий Специальность: 08.02.01 Строительство и эксплуатация зданий и сооружений

М.

Верхняя Пышма 2018

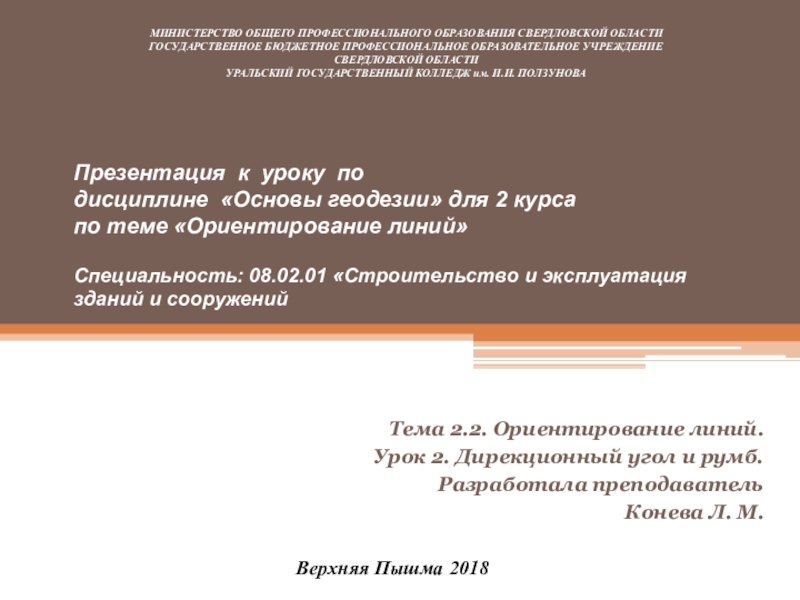

МИНИСТЕРСТВО ОБЩЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ СВЕРДЛОВСКОЙ ОБЛАСТИ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ СВЕРДЛОВСКОЙ ОБЛАСТИ УРАЛЬСКИЙ ГОСУДАРСТВЕННЫЙ КОЛЛЕДЖ им. И.И. ПОЛЗУНОВА

Презентация к уроку по дисциплине «Основы геодезии» для 2 курса по теме «Ориентирование линий» Специальность: 08.02.01 «Строительство и эксплуатация зданий и сооружений

румб,

дирекционный угол.

Урок 2.

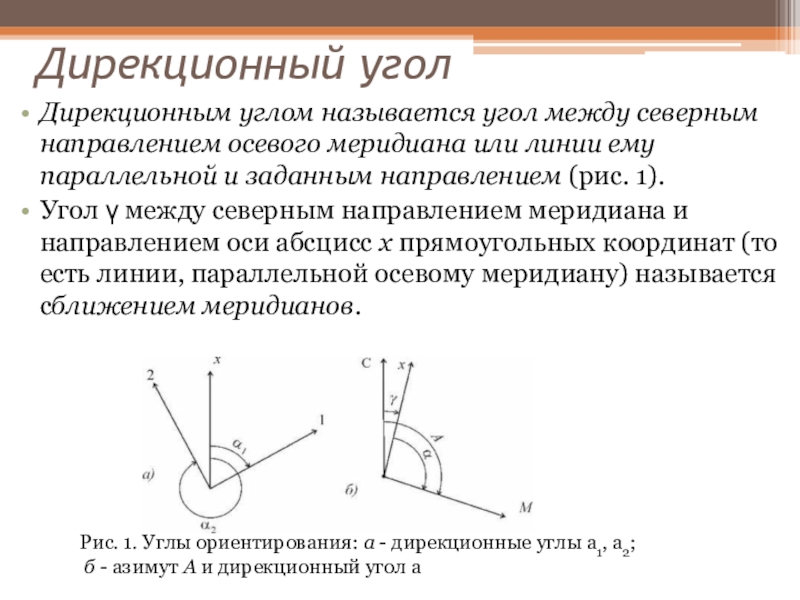

линии ему параллельной и заданным направлением (рис. 1).
Угол γ между северным направлением меридиана и направлением оси абсцисс х прямоугольных координат (то есть линии, параллельной осевому меридиану) называется сближением меридианов.


Рис. 1. Углы ориентирования: а - дирекционные углы a1, a2;
 б - азимут A и дирекционный угол a

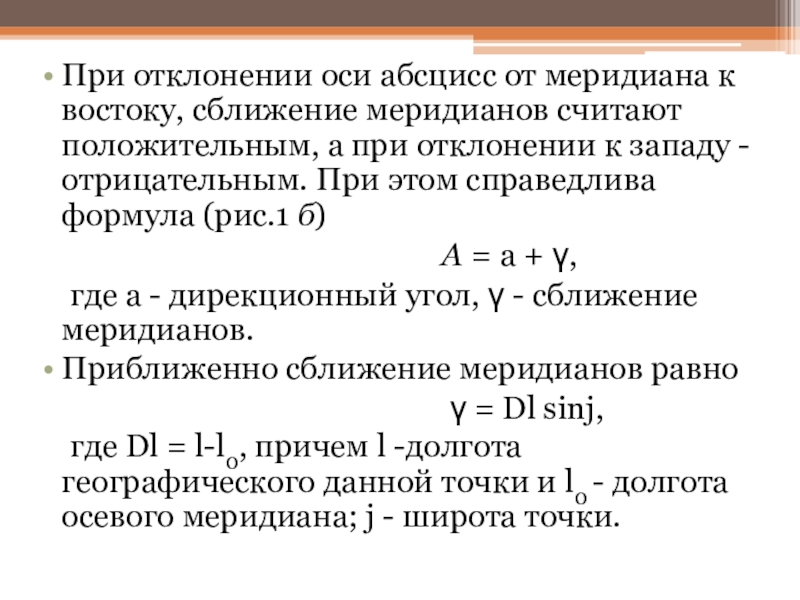

положительным, а при отклонении к западу - отрицательным. При этом справедлива формула (рис.1 б)
А = a + γ,
где a - дирекционный угол, γ - сближение меридианов.
Приближенно сближение меридианов равно
γ = Dl sinj,
где Dl = l-l0, причем l -долгота географического данной точки и l0 - долгота осевого меридиана; j - широта точки.

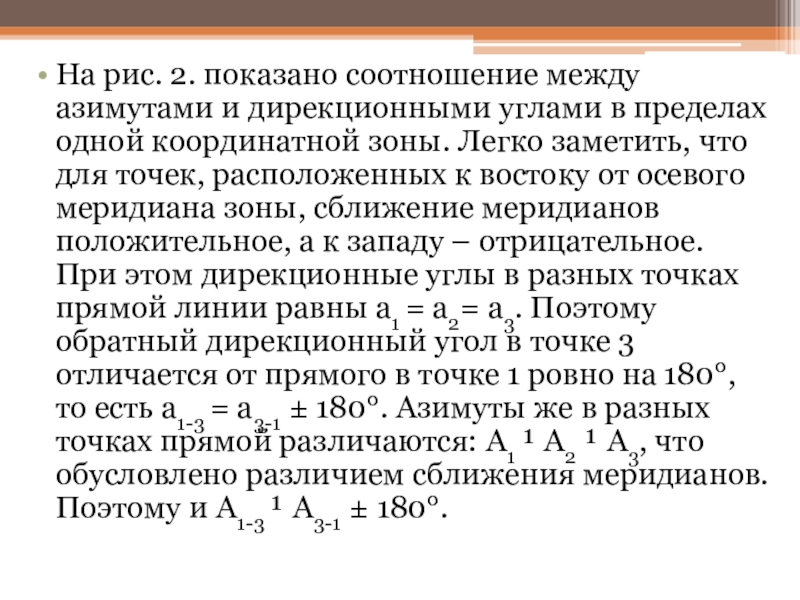

пределах одной координатной зоны. Легко заметить, что для точек, расположенных к востоку от осевого меридиана зоны, сближение меридианов положительное, а к западу – отрицательное. При этом дирекционные углы в разных точках прямой линии равны a1 = a2= a3. Поэтому обратный дирекционный угол в точке 3 отличается от прямого в точке 1 ровно на 180°, то есть a1-3 = a3-1 ± 180°. Азимуты же в разных точках прямой различаются: А1 ¹ А2 ¹ А3, что обусловлено различием сближения меридианов. Поэтому и А1-3 ¹ А3-1 ± 180°.

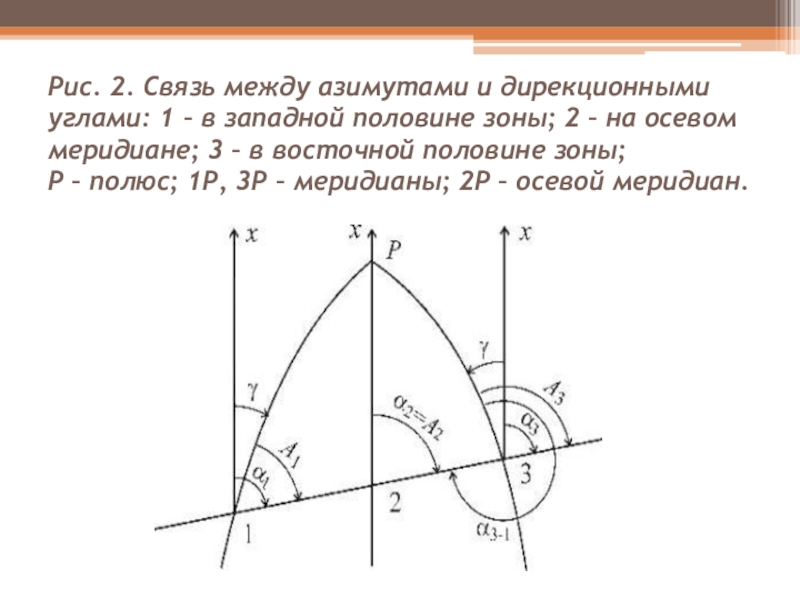

западной половине зоны; 2 – на осевом меридиане; 3 – в восточной половине зоны;  Р – полюс; 1Р, 3Р – меридианы; 2Р – осевой меридиан.

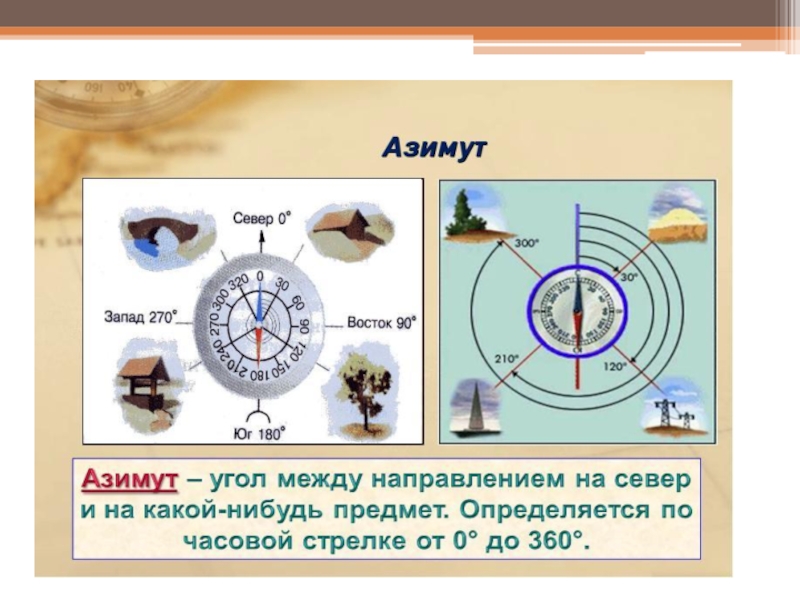

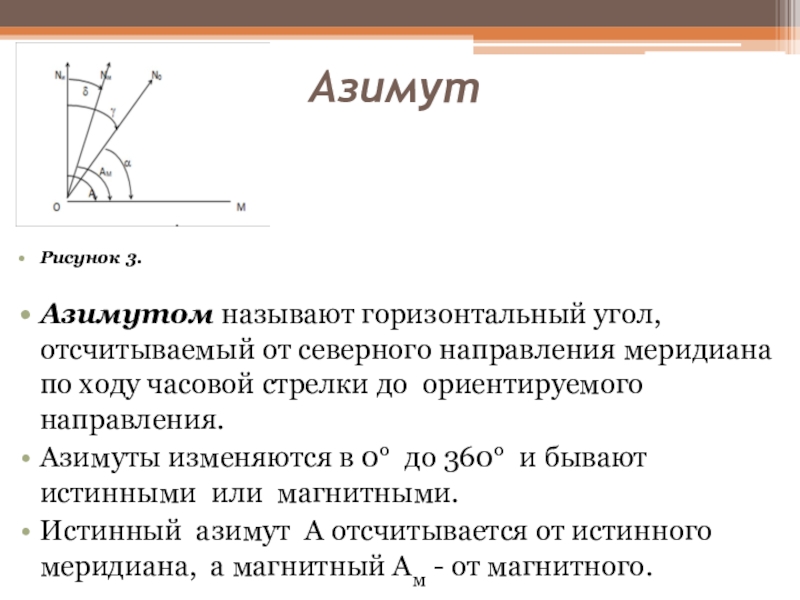

часовой стрелки до  ориентируемого  направления.
Азимуты изменяются в 0°  до 360°  и бывают истинными или  магнитными.
Истинный  азимут  А отсчитывается от истинного меридиана,  а магнитный Ам - от магнитного.

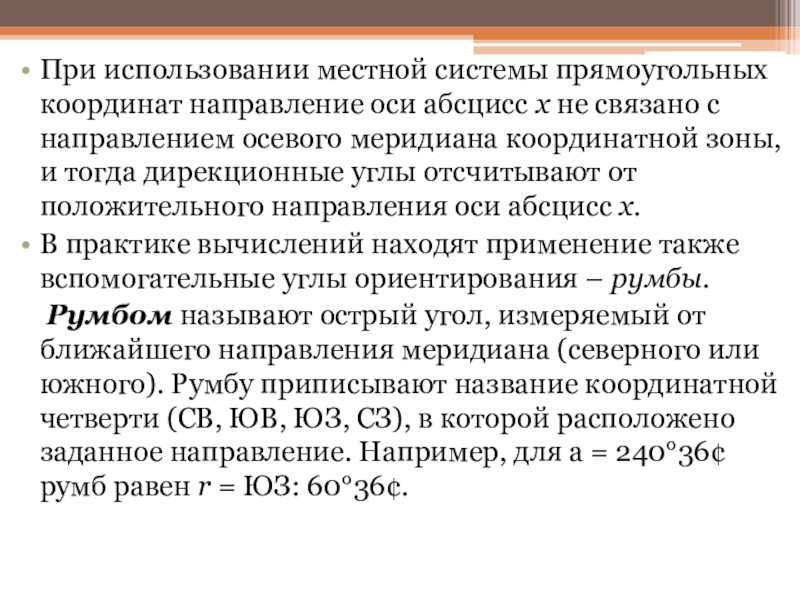

с направлением осевого меридиана координатной зоны, и тогда дирекционные углы отсчитывают от положительного направления оси абсцисс х.
В практике вычислений находят применение также вспомогательные углы ориентирования – румбы.
Румбом называют острый угол, измеряемый от ближайшего направления меридиана (северного или южного). Румбу приписывают название координатной четверти (СВ, ЮВ, ЮЗ, СЗ), в которой расположено заданное направление. Например, для a = 240°36¢ румб равен r = ЮЗ: 60°36¢.

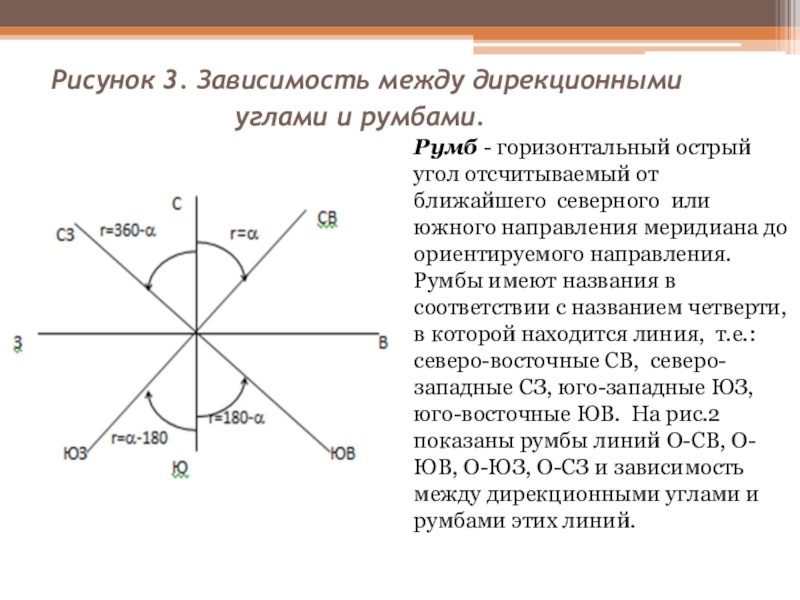

отсчитываемый от ближайшего  северного  или  южного направления меридиана до ориентируемого направления. Румбы имеют названия в соответствии с названием четверти, в которой находится линия,  т.е.:  северо-восточные СВ,  северо-западные СЗ, юго-западные ЮЗ,  юго-восточные ЮВ.  На рис.2 показаны румбы линий О-СВ, О-ЮВ, О-ЮЗ, О-СЗ и зависимость между дирекционными углами и румбами этих линий.

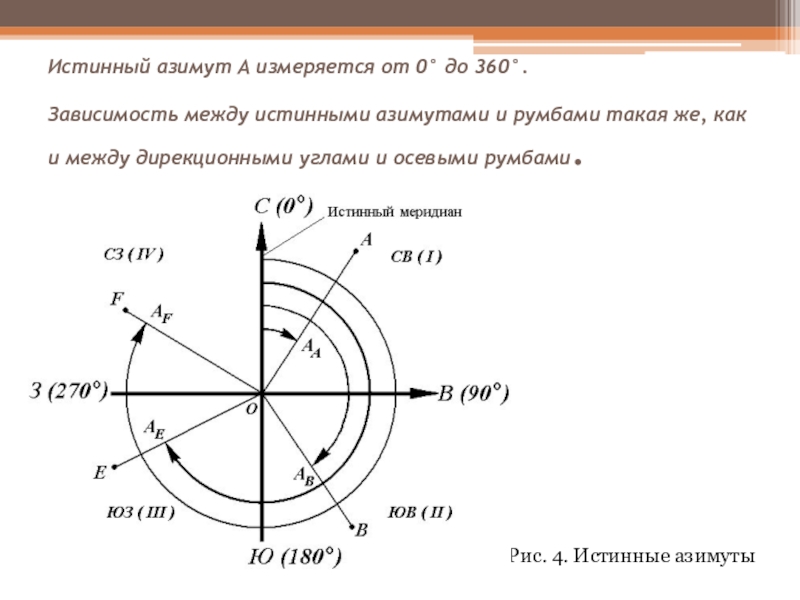

такая же, как и между дирекционными углами и осевыми румбами.

Рис. 4. Истинные азимуты
