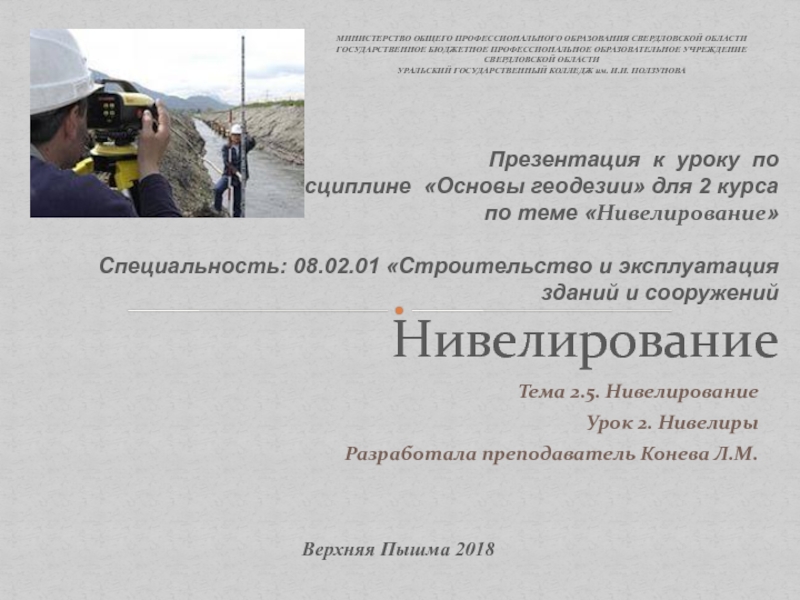

Презентация, доклад к уроку по дисциплине Основы геодезии для 2 курса по теме Нивелирование Специальность: 08.02.01 Строительство и эксплуатация зданий и сооружений

по дисциплине «Основы геодезии» для 2 курса по теме «Нивелирование» Специальность: 08.02.01 «Строительство и эксплуатация зданий и сооружений Нивелирование

Верхняя Пышма 2018

МИНИСТЕРСТВО ОБЩЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ СВЕРДЛОВСКОЙ ОБЛАСТИ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ СВЕРДЛОВСКОЙ ОБЛАСТИ УРАЛЬСКИЙ ГОСУДАРСТВЕННЫЙ КОЛЛЕДЖ им. И.И. ПОЛЗУНОВА

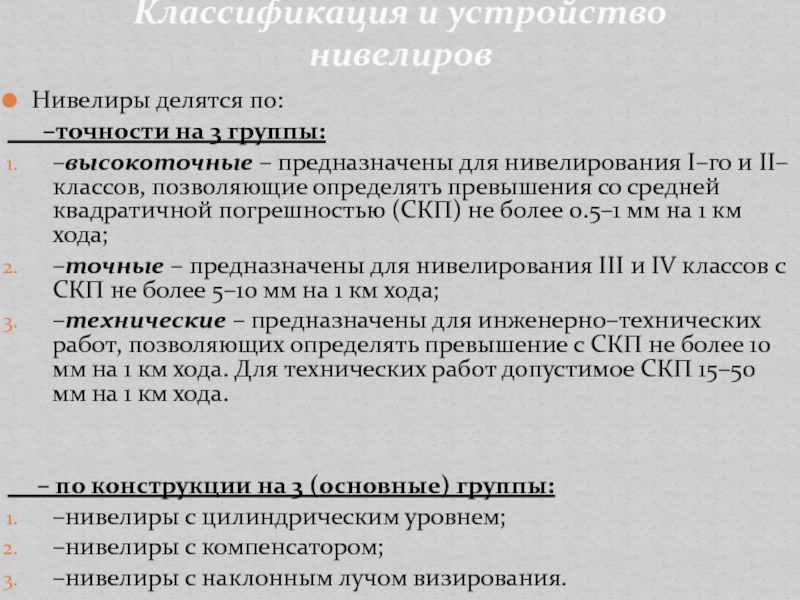

нивелирования I–го и II–классов, позволяющие определять превышения со средней квадратичной погрешностью (СКП) не более 0.5–1 мм на 1 км хода;
–точные – предназначены для нивелирования III и IV классов с СКП не более 5–10 мм на 1 км хода;
–технические – предназначены для инженерно–технических работ, позволяющих определять превышение с СКП не более 10 мм на 1 км хода. Для технических работ допустимое СКП 15–50 мм на 1 км хода.


– по конструкции на 3 (основные) группы:
–нивелиры с цилиндрическим уровнем;
–нивелиры с компенсатором;
–нивелиры с наклонным лучом визирования.


Классификация и устройство нивелиров

устройству различают следующие типы нивелиров:

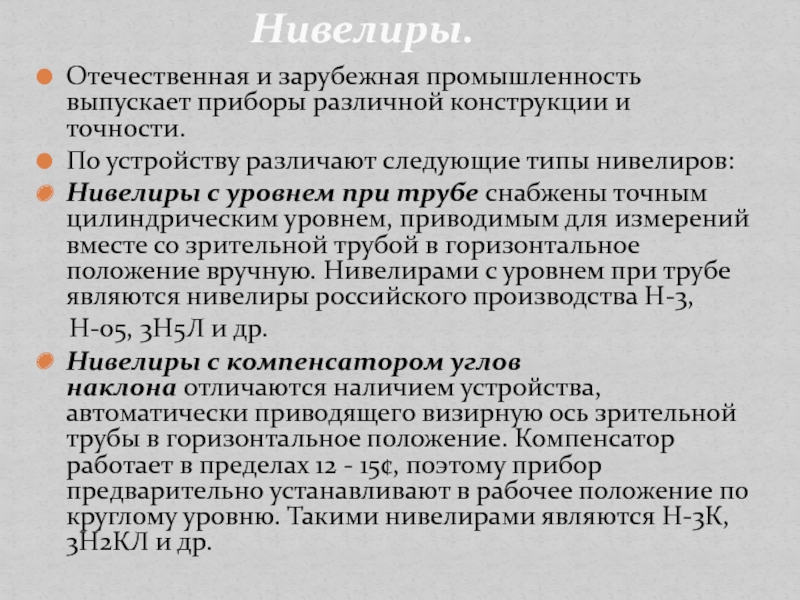

Нивелиры с уровнем при трубе снабжены точным цилиндрическим уровнем, приводимым для измерений вместе со зрительной трубой в горизонтальное положение вручную. Нивелирами с уровнем при трубе являются нивелиры российского производства Н-3,
Н-05, 3Н5Л и др.
Нивелиры с компенсатором углов наклона отличаются наличием устройства, автоматически приводящего визирную ось зрительной трубы в горизонтальное положение. Компенсатор работает в пределах 12 - 15¢, поэтому прибор предварительно устанавливают в рабочее положение по круглому уровню. Такими нивелирами являются Н-3К, 3Н2КЛ и др.

Нивелиры.

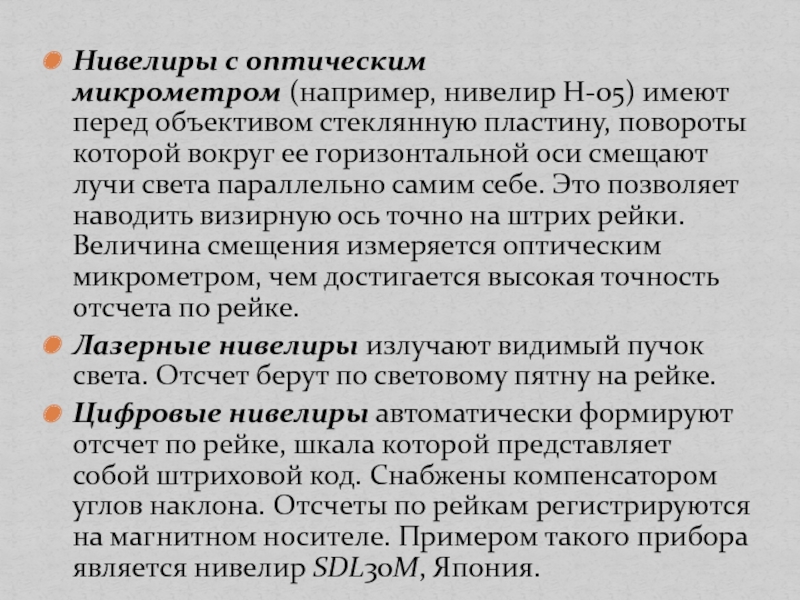

повороты которой вокруг ее горизонтальной оси смещают лучи света параллельно самим себе. Это позволяет наводить визирную ось точно на штрих рейки. Величина смещения измеряется оптическим микрометром, чем достигается высокая точность отсчета по рейке.
Лазерные нивелиры излучают видимый пучок света. Отсчет берут по световому пятну на рейке.
Цифровые нивелиры автоматически формируют отсчет по рейке, шкала которой представляет собой штриховой код. Снабжены компенсатором углов наклона. Отсчеты по рейкам регистрируются на магнитном носителе. Примером такого прибора является нивелир SDL30M, Япония.

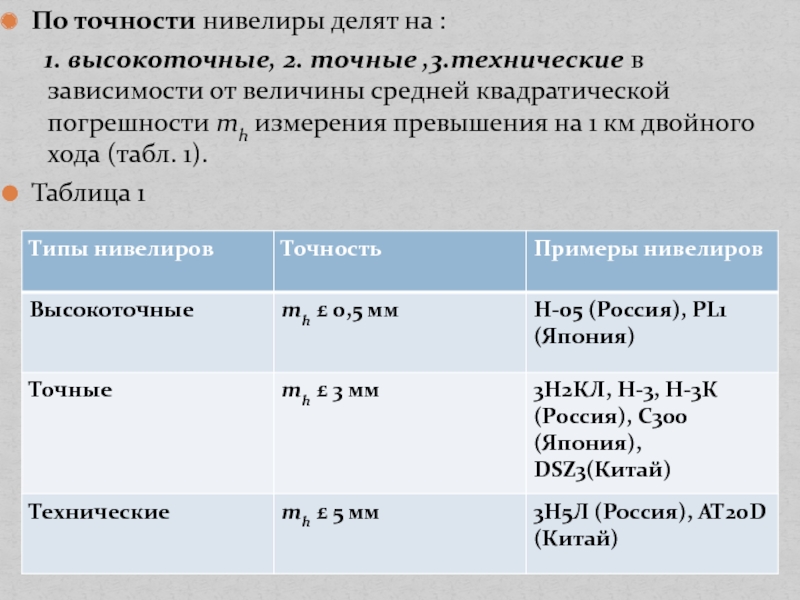

от величины средней квадратической погрешности mh измерения превышения на 1 км двойного хода (табл. 1).
Таблица 1

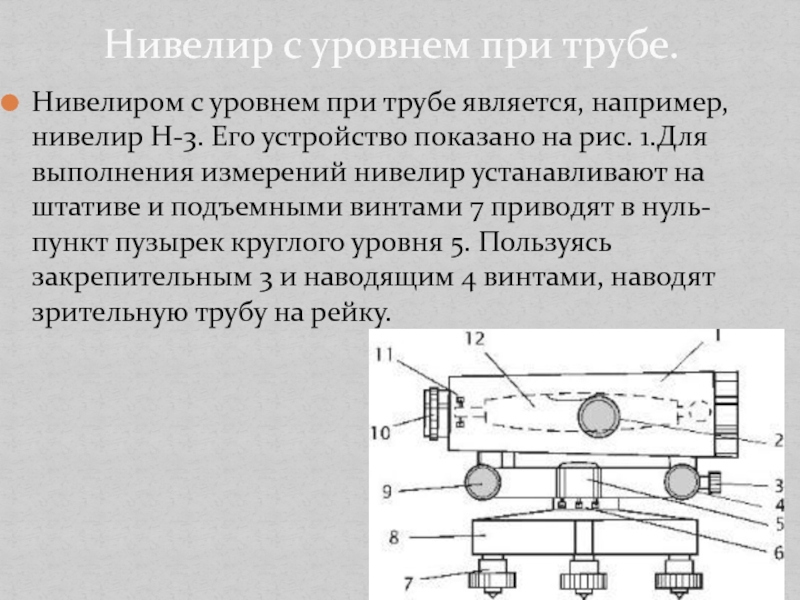

показано на рис. 1.Для выполнения измерений нивелир устанавливают на штативе и подъемными винтами 7 приводят в нуль-пункт пузырек круглого уровня 5. Пользуясь закрепительным 3 и наводящим 4 винтами, наводят зрительную трубу на рейку.

Нивелир с уровнем при трубе.

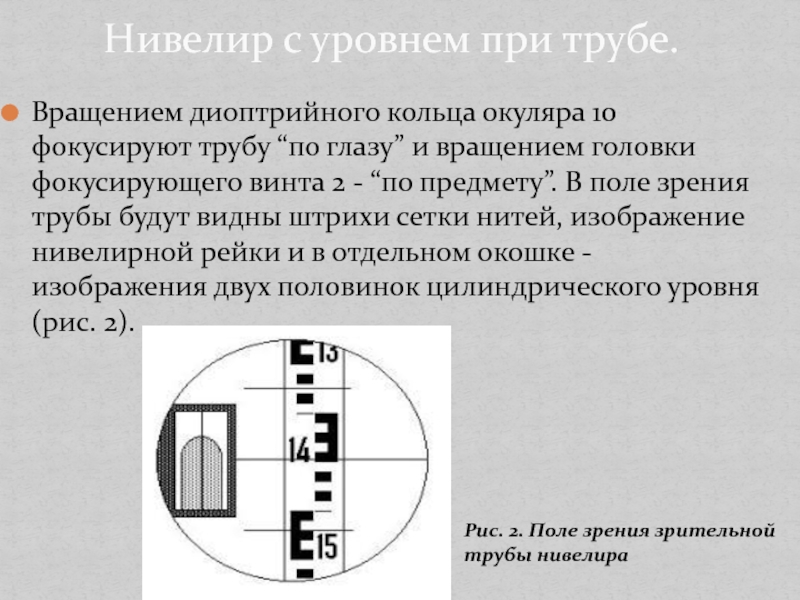

головки фокусирующего винта 2 - “по предмету”. В поле зрения трубы будут видны штрихи сетки нитей, изображение нивелирной рейки и в отдельном окошке - изображения двух половинок цилиндрического уровня (рис. 2).

Нивелир с уровнем при трубе.

Рис. 2. Поле зрения зрительной
трубы нивелира

винт зрительной трубы;
3, 4 – закрепительный и наводящий винты; 5 – круглый уровень;
6 – исправительные винты круглого уровня; 7 – подъемные винты;

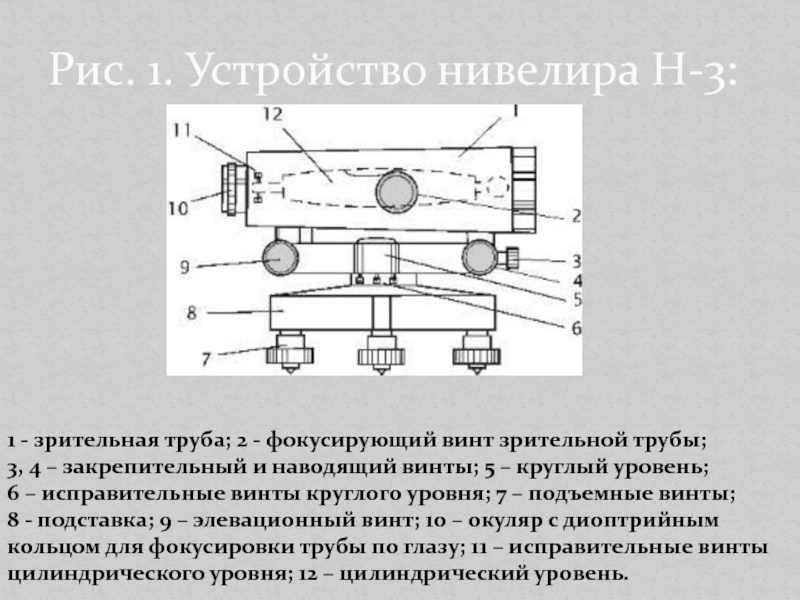

8 - подставка; 9 – элевационный винт; 10 – окуляр с диоптрийным кольцом для фокусировки трубы по глазу; 11 – исправительные винты цилиндрического уровня; 12 – цилиндрический уровень.

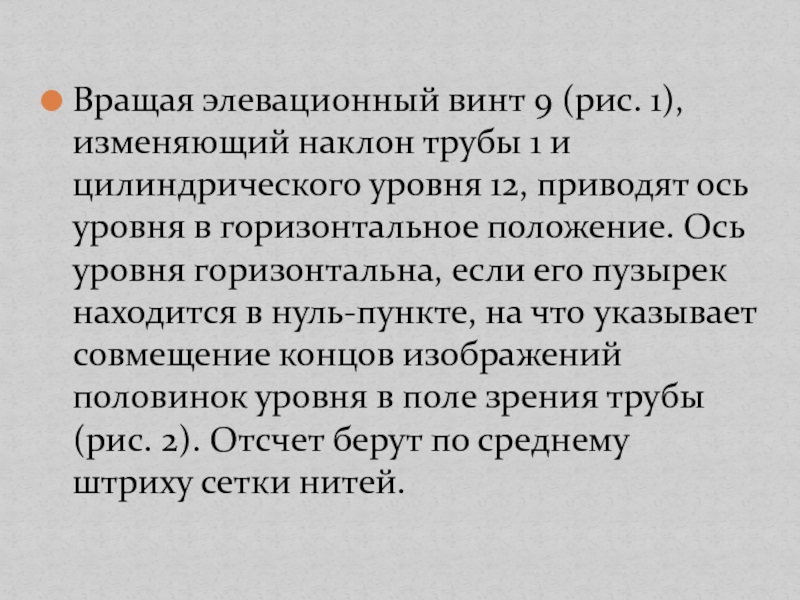

цилиндрического уровня 12, приводят ось уровня в горизонтальное положение. Ось уровня горизонтальна, если его пузырек находится в нуль-пункте, на что указывает совмещение концов изображений половинок уровня в поле зрения трубы (рис. 2). Отсчет берут по среднему штриху сетки нитей.

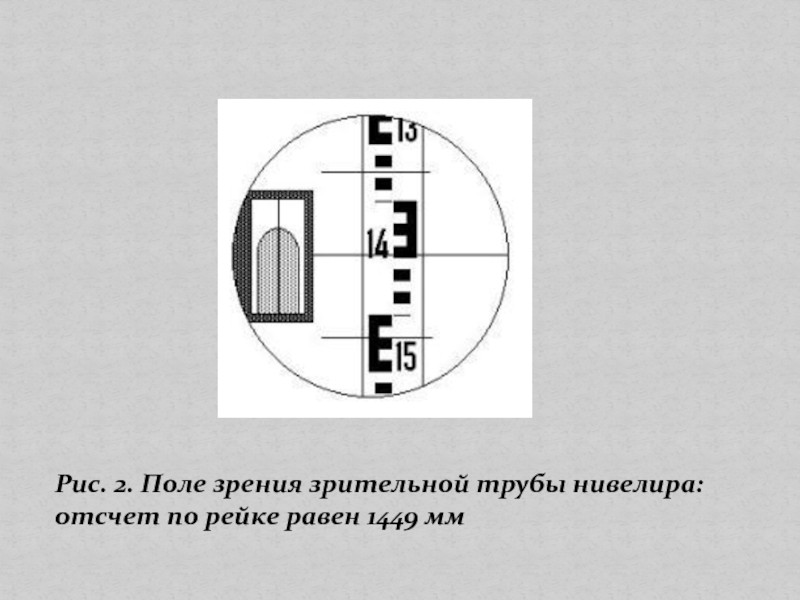

1449 мм

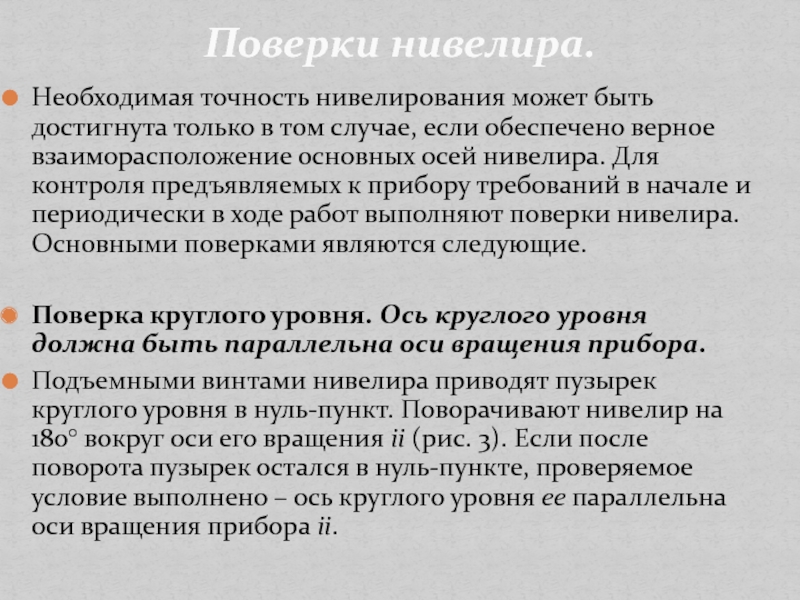

обеспечено верное взаиморасположение основных осей нивелира. Для контроля предъявляемых к прибору требований в начале и периодически в ходе работ выполняют поверки нивелира. Основными поверками являются следующие.

Поверка круглого уровня. Ось круглого уровня должна быть параллельна оси вращения прибора.
Подъемными винтами нивелира приводят пузырек круглого уровня в нуль-пункт. Поворачивают нивелир на 180° вокруг оси его вращения ii (рис. 3). Если после поворота пузырек остался в нуль-пункте, проверяемое условие выполнено – ось круглого уровня ee параллельна оси вращения прибора ii.

Поверки нивелира.

так, чтобы пузырек сместился в сторону нуль-пункта на половину отклонения. Для поворота исправительных винтов пользуются шпилькой.

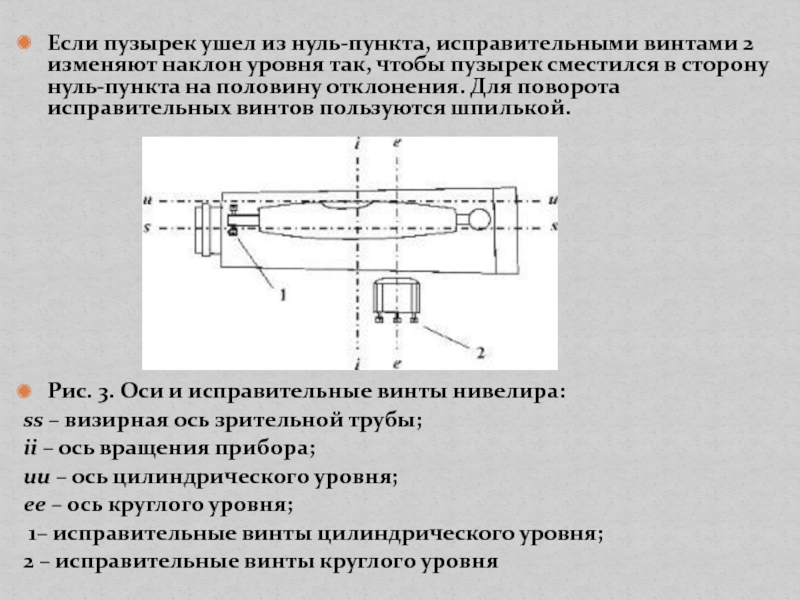

Рис. 3. Оси и исправительные винты нивелира:
ss – визирная ось зрительной трубы;
ii – ось вращения прибора;
uu – ось цилиндрического уровня;
ee – ось круглого уровня;
1– исправительные винты цилиндрического уровня;
2 – исправительные винты круглого уровня

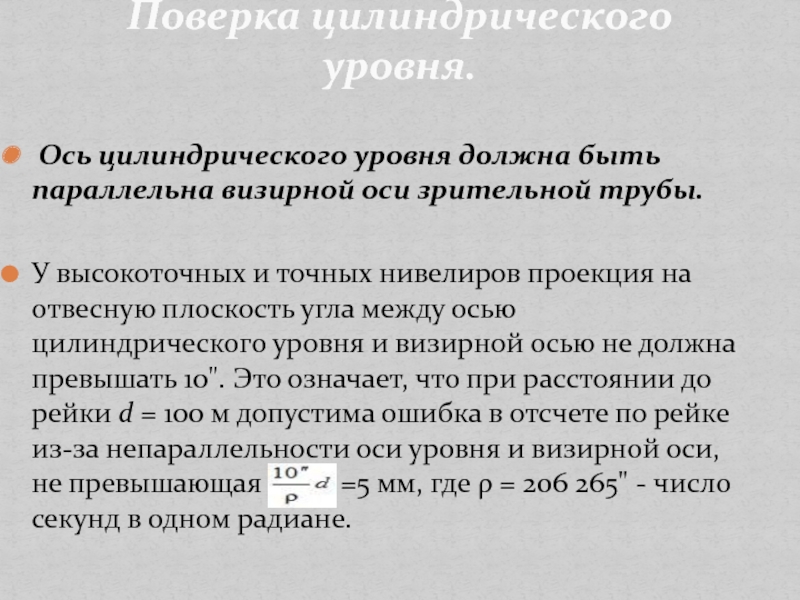

и точных нивелиров проекция на отвесную плоскость угла между осью цилиндрического уровня и визирной осью не должна превышать 10". Это означает, что при расстоянии до рейки d = 100 м допустима ошибка в отсчете по рейке из-за непараллельности оси уровня и визирной оси, не превышающая   =5 мм, где ρ = 206 265" - число секунд в одном радиане.

Поверка цилиндрического уровня.

из середины и с неравными расстояниями до реек.

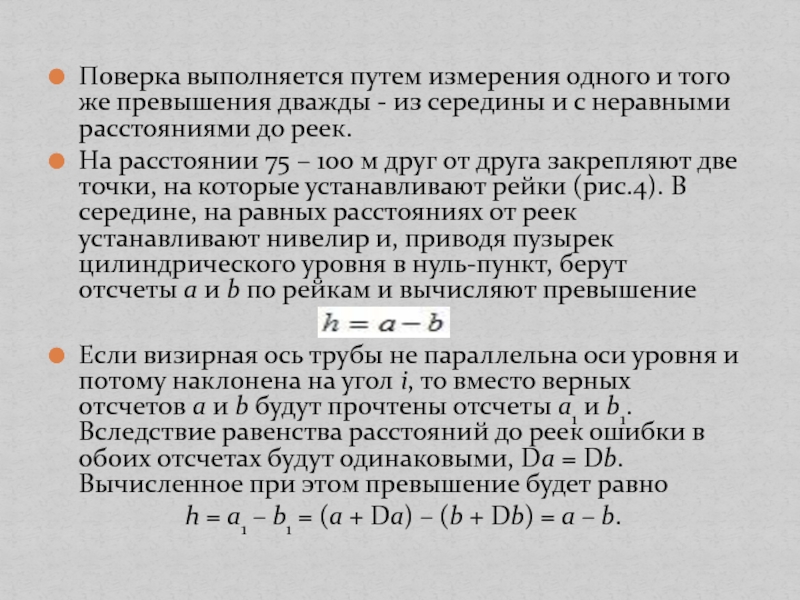

На расстоянии 75 – 100 м друг от друга закрепляют две точки, на которые устанавливают рейки (рис.4). В середине, на равных расстояниях от реек устанавливают нивелир и, приводя пузырек цилиндрического уровня в нуль-пункт, берут отсчеты a и b по рейкам и вычисляют превышение

Если визирная ось трубы не параллельна оси уровня и потому наклонена на угол i, то вместо верных отсчетов a и b будут прочтены отсчеты a1 и b1. Вследствие равенства расстояний до реек ошибки в обоих отсчетах будут одинаковыми, Da = Db. Вычисленное при этом превышение будет равно
h = a1 – b1 = (a + Da) – (b + Db) = a – b.

оси трубы, превышение, вычисленное по измерениям из середины - верное.

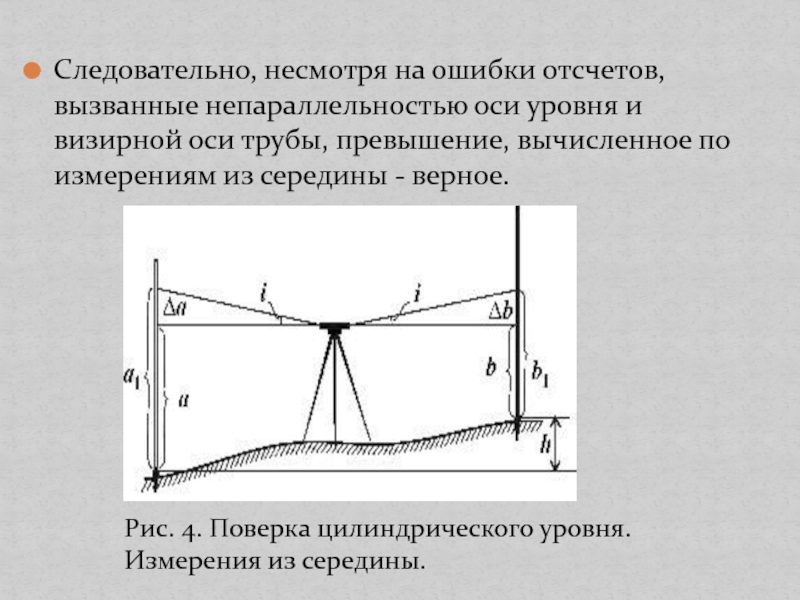

Рис. 4. Поверка цилиндрического уровня. Измерения из середины.

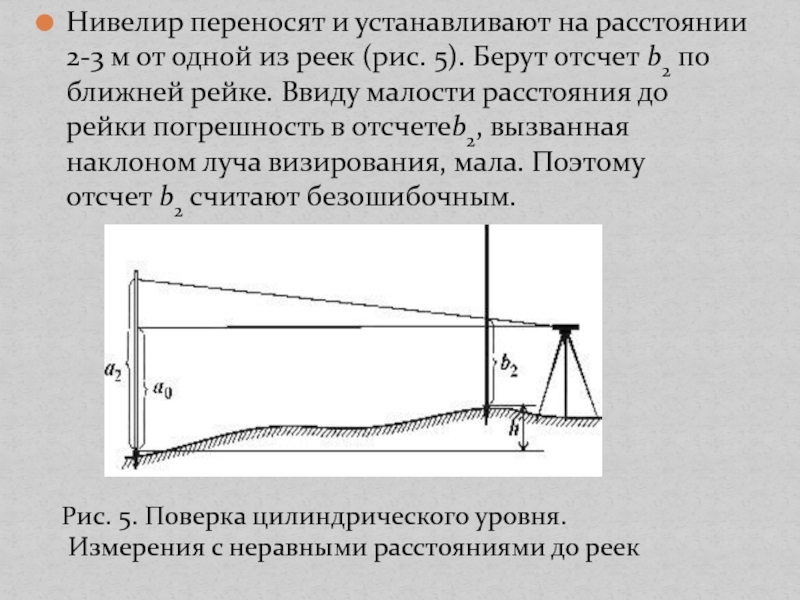

реек (рис. 5). Берут отсчет b2 по ближней рейке. Ввиду малости расстояния до рейки погрешность в отсчетеb2, вызванная наклоном луча визирования, мала. Поэтому отсчет b2 считают безошибочным.

Рис. 5. Поверка цилиндрического уровня.
Измерения с неравными расстояниями до реек

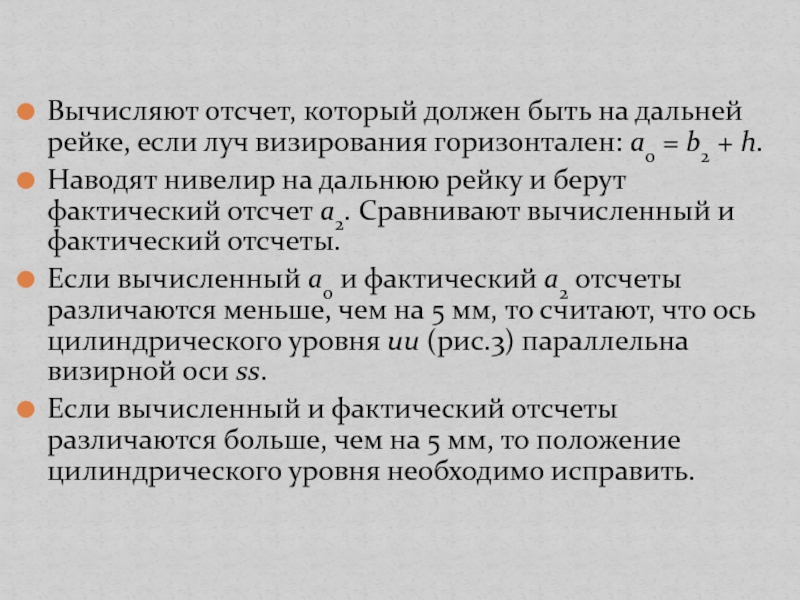

горизонтален: a0 = b2 + h.
Наводят нивелир на дальнюю рейку и берут фактический отсчет a2. Сравнивают вычисленный и фактический отсчеты.
Если вычисленный a0 и фактический a2 отсчеты различаются меньше, чем на 5 мм, то считают, что ось цилиндрического уровня uu (рис.3) параллельна визирной оси ss.
Если вычисленный и фактический отсчеты различаются больше, чем на 5 мм, то положение цилиндрического уровня необходимо исправить.

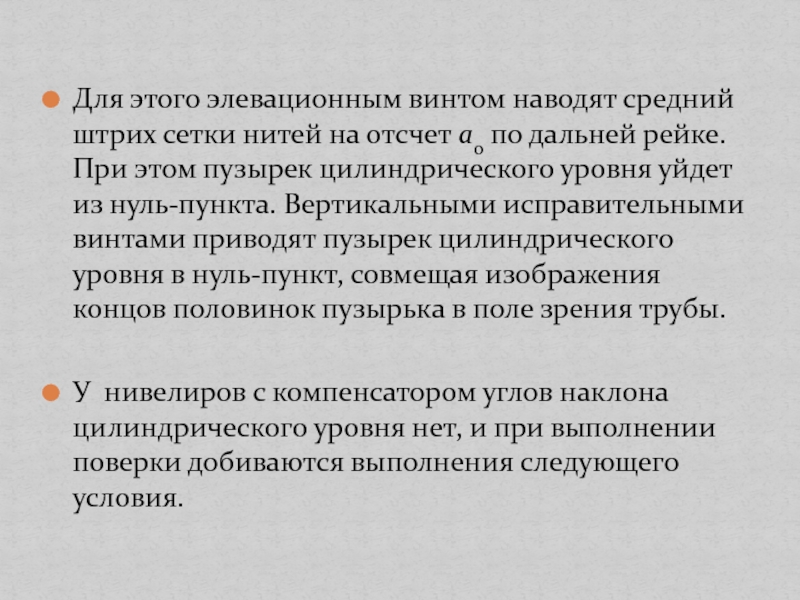

дальней рейке. При этом пузырек цилиндрического уровня уйдет из нуль-пункта. Вертикальными исправительными винтами приводят пузырек цилиндрического уровня в нуль-пункт, совмещая изображения концов половинок пузырька в поле зрения трубы.

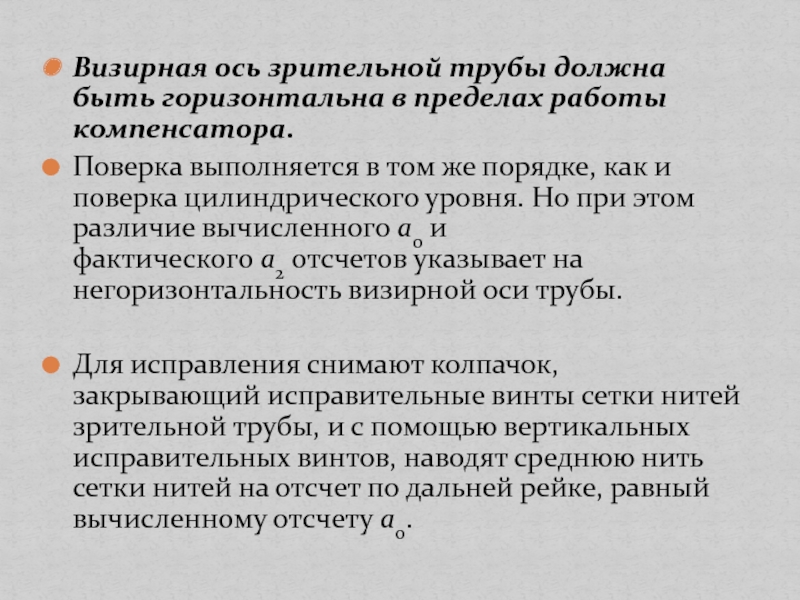

У нивелиров с компенсатором углов наклона цилиндрического уровня нет, и при выполнении поверки добиваются выполнения следующего условия.

выполняется в том же порядке, как и поверка цилиндрического уровня. Но при этом различие вычисленного a0 и фактического a2 отсчетов указывает на негоризонтальность визирной оси трубы.

Для исправления снимают колпачок, закрывающий исправительные винты сетки нитей зрительной трубы, и с помощью вертикальных исправительных винтов, наводят среднюю нить сетки нитей на отсчет по дальней рейке, равный вычисленному отсчету a0.
