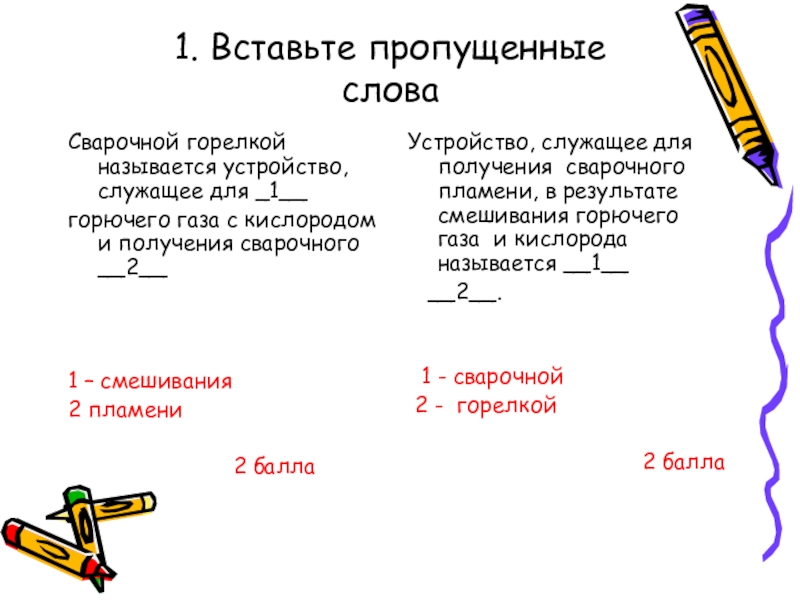

с кислородом и получения сварочного __2__



1 – смешивания
2 пламени

2 балла

Устройство, служащее для получения сварочного пламени, в результате смешивания горючего газа и кислорода называется __1__
__2__.


1 - сварочной
2 - горелкой

2 балла

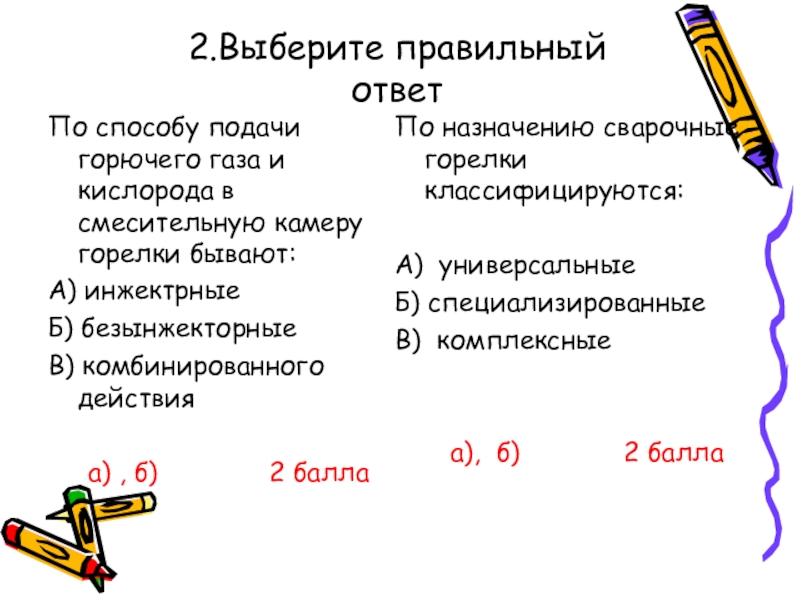

камеру горелки бывают:
А) инжектрные
Б) безынжекторные
В) комбинированного действия

а) , б) 2 балла

По назначению сварочные горелки классифицируются:

А) универсальные
Б) специализированные
В) комплексные


а), б) 2 балла

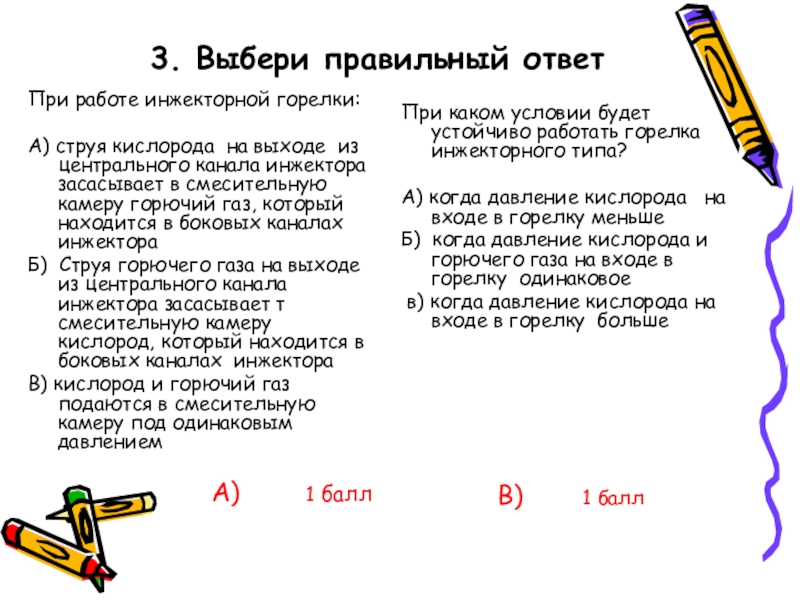

из центрального канала инжектора засасывает в смесительную камеру горючий газ, который находится в боковых каналах инжектора
Б) Струя горючего газа на выходе из центрального канала инжектора засасывает т смесительную камеру кислород, который находится в боковых каналах инжектора
В) кислород и горючий газ подаются в смесительную камеру под одинаковым давлением

А) 1 балл

При каком условии будет устойчиво работать горелка инжекторного типа?

А) когда давление кислорода на входе в горелку меньше
Б) когда давление кислорода и горючего газа на входе в горелку одинаковое
в) когда давление кислорода на входе в горелку больше







В) 1 балл

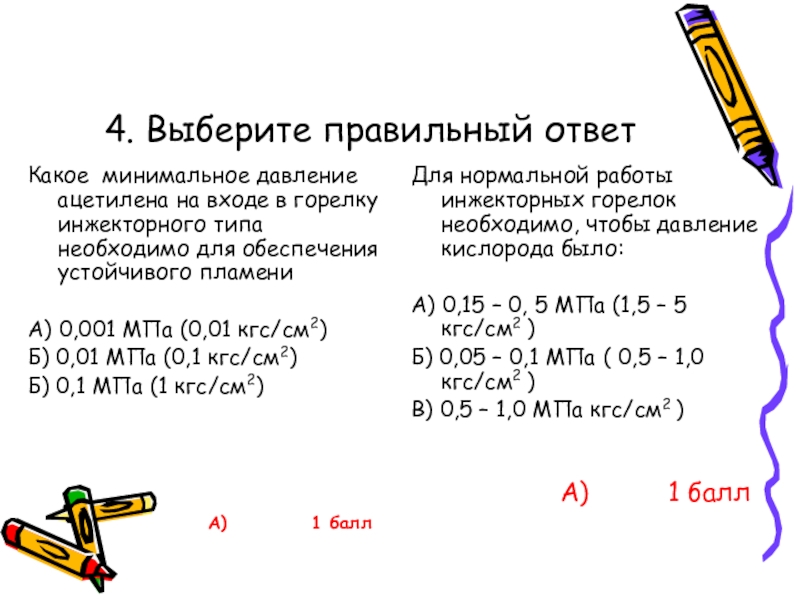

инжекторного типа необходимо для обеспечения устойчивого пламени

А) 0,001 МПа (0,01 кгс/см2)
Б) 0,01 МПа (0,1 кгс/см2)
Б) 0,1 МПа (1 кгс/см2)




А) 1 балл

Для нормальной работы инжекторных горелок необходимо, чтобы давление кислорода было:

А) 0,15 – 0, 5 МПа (1,5 – 5 кгс/см2 )
Б) 0,05 – 0,1 МПа ( 0,5 – 1,0 кгс/см2 )
В) 0,5 – 1,0 МПа кгс/см2 )


А) 1 балл

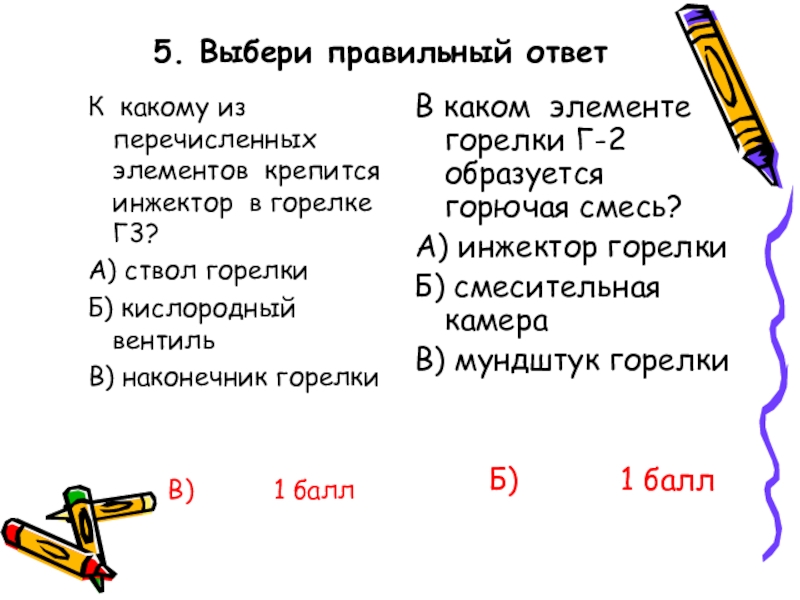

горелке Г3?
А) ствол горелки
Б) кислородный вентиль
В) наконечник горелки


В) 1 балл

В каком элементе горелки Г-2 образуется горючая смесь?
А) инжектор горелки
Б) смесительная камера
В) мундштук горелки


Б) 1 балл

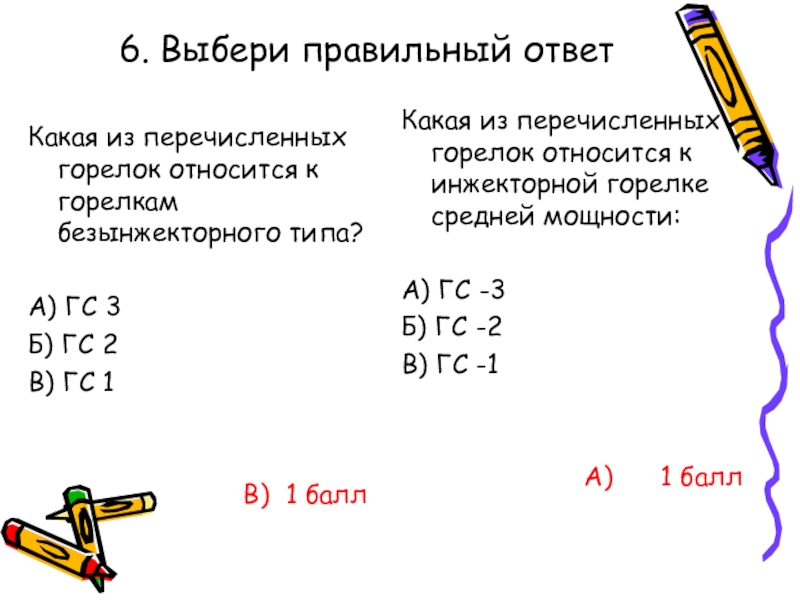

типа?

А) ГС 3
Б) ГС 2
В) ГС 1


В) 1 балл

Какая из перечисленных горелок относится к инжекторной горелке средней мощности:

А) ГС -3
Б) ГС -2
В) ГС -1


А) 1 балл

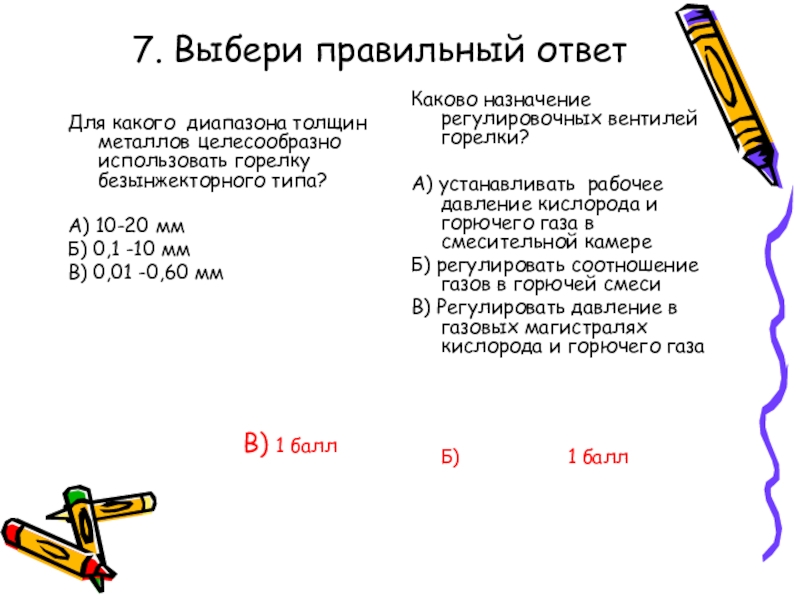

безынжекторного типа?

А) 10-20 мм
Б) 0,1 -10 мм
В) 0,01 -0,60 мм







В) 1 балл

Каково назначение регулировочных вентилей горелки?

А) устанавливать рабочее давление кислорода и горючего газа в смесительной камере
Б) регулировать соотношение газов в горючей смеси
В) Регулировать давление в газовых магистралях кислорода и горючего газа




Б) 1 балл

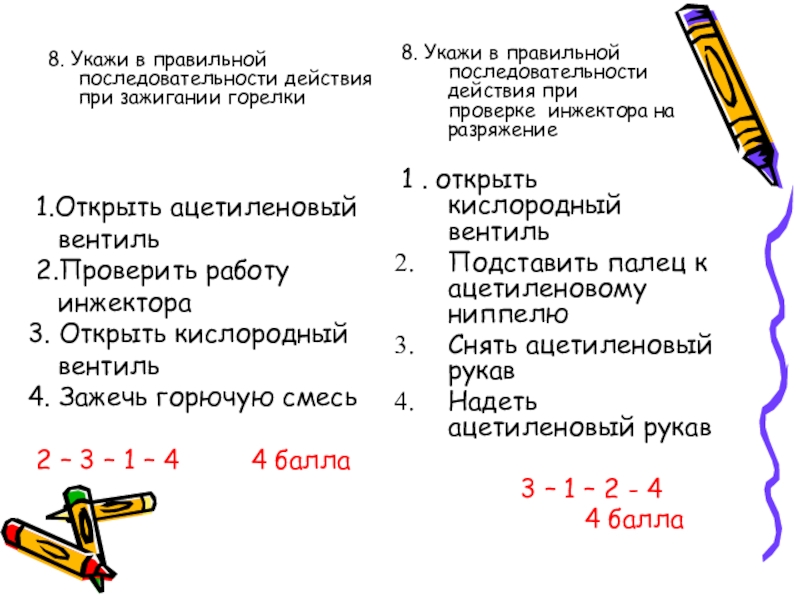

правильной последовательности действия при проверке инжектора на разряжение

1 . открыть кислородный вентиль
Подставить палец к ацетиленовому ниппелю
Снять ацетиленовый рукав
Надеть ацетиленовый рукав

3 – 1 – 2 - 4
4 балла

1.Открыть ацетиленовый вентиль
2.Проверить работу инжектора
3. Открыть кислородный вентиль
4. Зажечь горючую смесь

2 – 3 – 1 – 4 4 балла

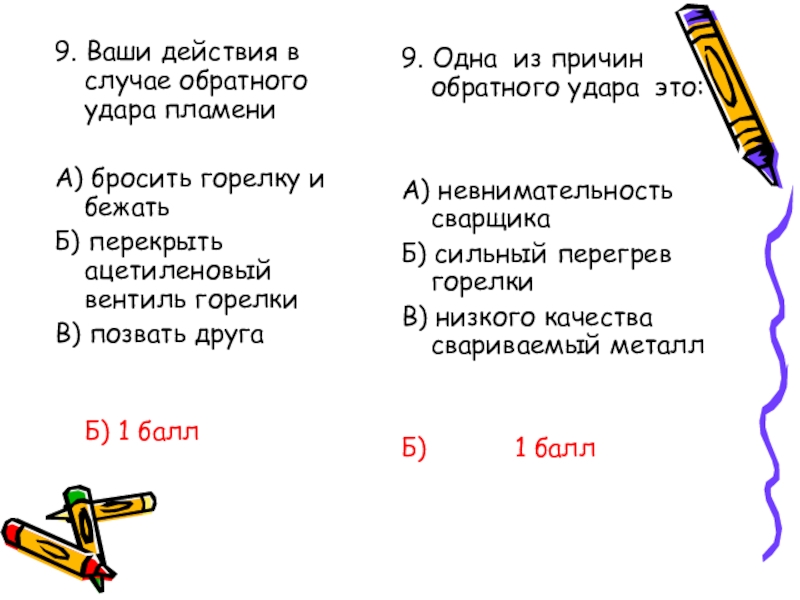

бежать
Б) перекрыть ацетиленовый вентиль горелки
В) позвать друга

Б) 1 балл

9. Одна из причин обратного удара это:


А) невнимательность сварщика
Б) сильный перегрев горелки
В) низкого качества свариваемый металл


Б) 1 балл

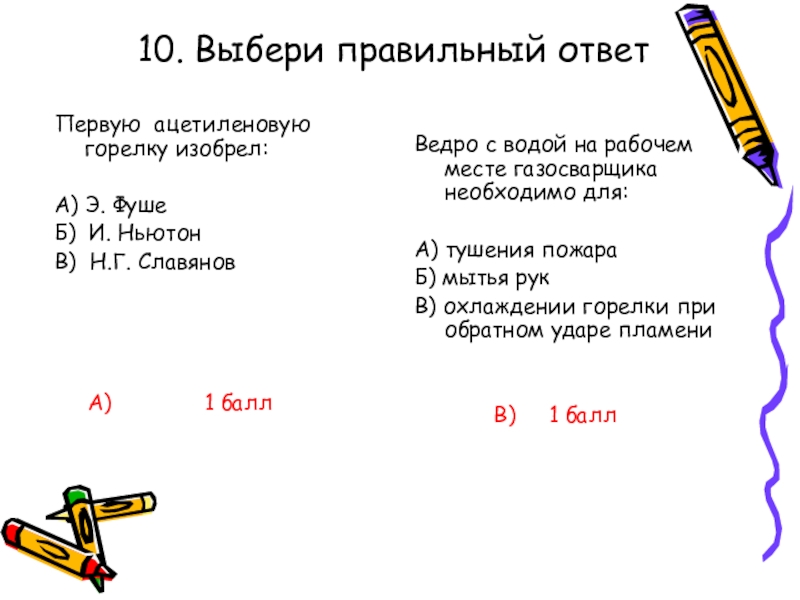

В) Н.Г. Славянов




А) 1 балл

Ведро с водой на рабочем месте газосварщика необходимо для:

А) тушения пожара
Б) мытья рук
В) охлаждении горелки при обратном ударе пламени


В) 1 балл

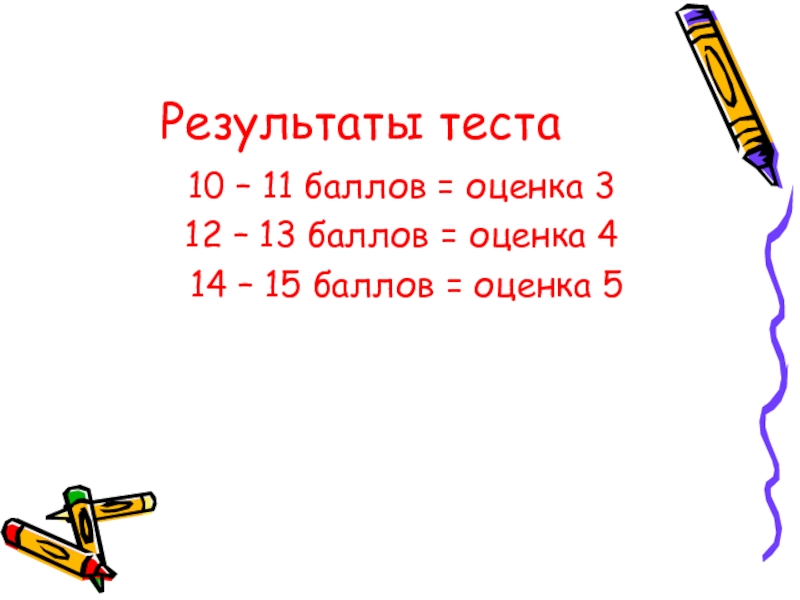

– 13 баллов = оценка 4
14 – 15 баллов = оценка 5
