Презентация, доклад к профориетационному классному часу для абитуриентов (школьникам) поступающим на строительные специальности колледжа
Содержание
- 1. Презентация к профориетационному классному часу для абитуриентов (школьникам) поступающим на строительные специальности колледжа
- 2. Сопротивление материалов - наука об инженерных методах расчета на
- 3. Слайд 3

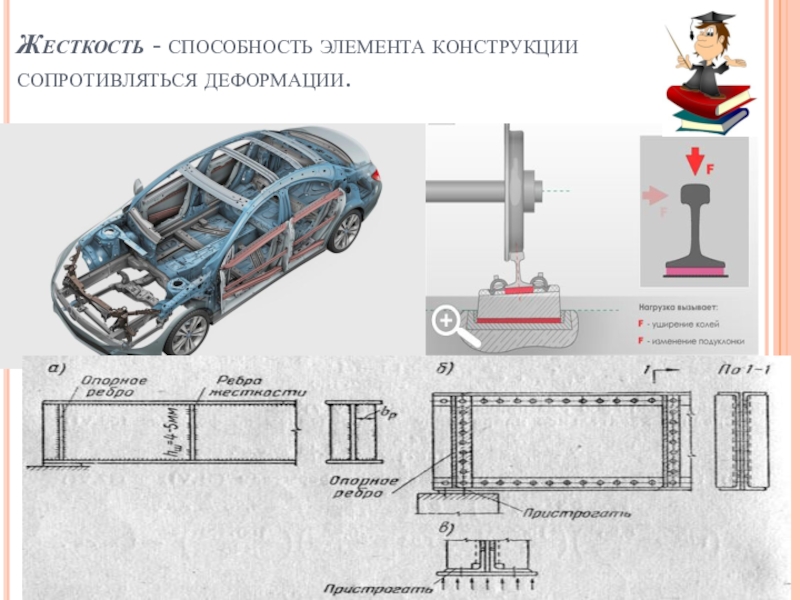

- 4. Жесткость - способность элемента конструкции сопротивляться деформации.
- 5. Устойчивость - свойство системы сохранять свое начальное равновесие при внешних воздействиях.
- 6. Расчет крепежных элементов на сдвиг (срез)Определить возможность
- 7. Расчет крепежных элементов на сдвиг (срез)Условие прочности:
- 8. Тем 2.6. Сдвиг и
- 9. Расчет крепежных элементов на сдвиг (срез)
Сопротивление материалов - наука об инженерных методах расчета на прочность, жесткость и устойчивость элементов зданий и сооружений и деталей машин.

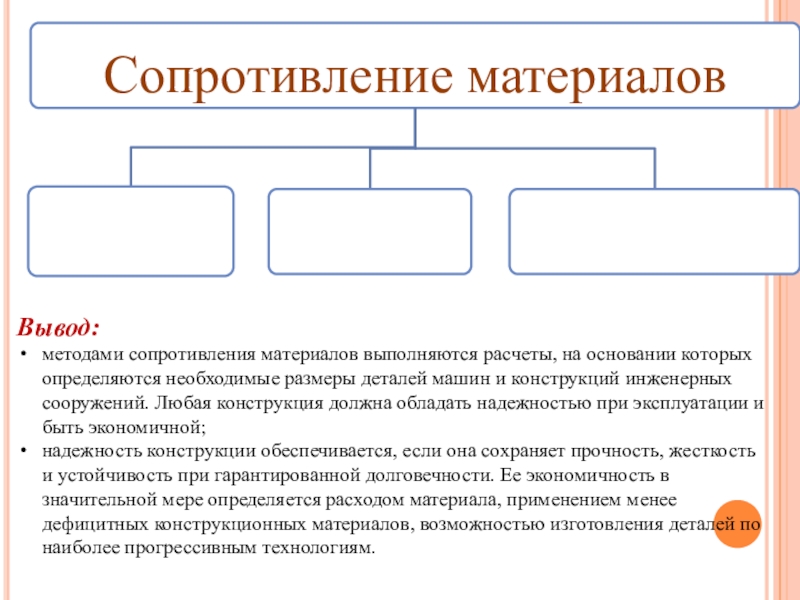

Слайд 1Вывод:
методами сопротивления материалов выполняются расчеты, на основании которых определяются необходимые размеры

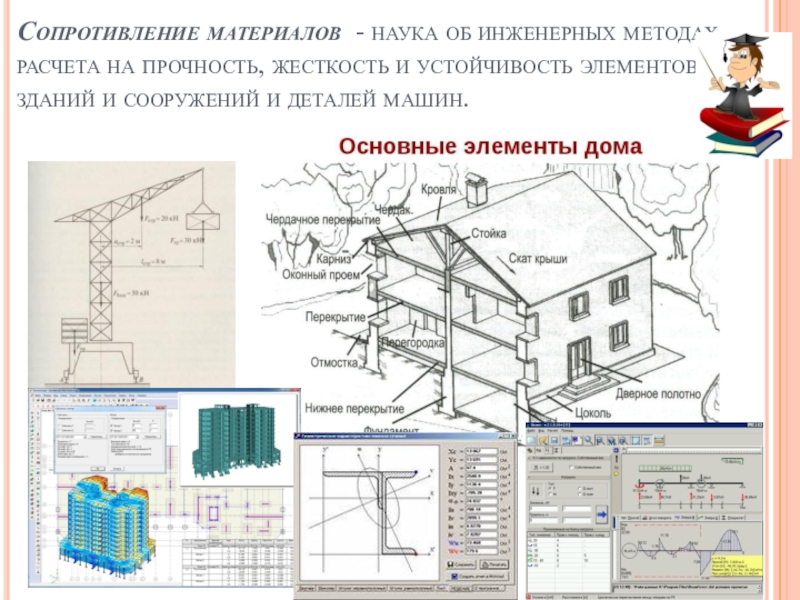

Слайд 2Сопротивление материалов - наука об инженерных методах расчета на прочность, жесткость и устойчивость
элементов зданий и сооружений и деталей машин.
Слайд 3 Прочность - это способность конструкции сопротивляться разрушению при действии на нее внешних
сил (нагрузок).

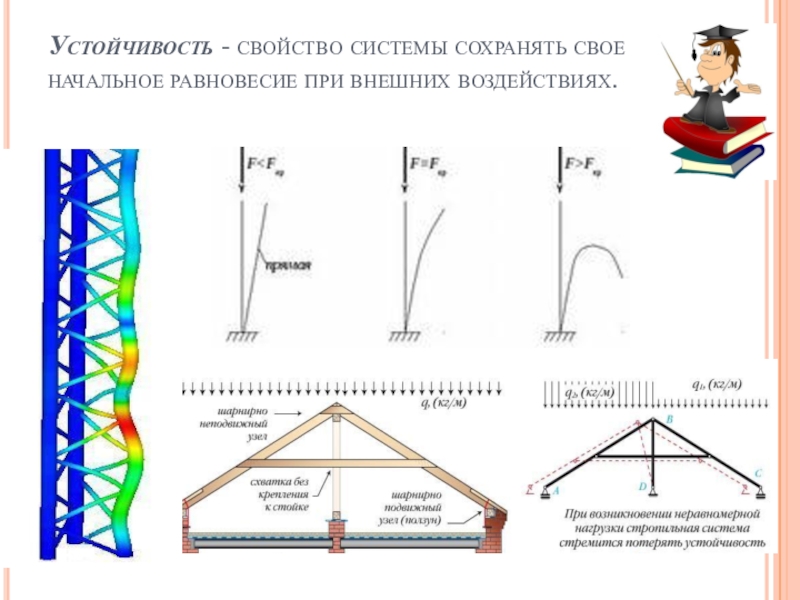

Слайд 5Устойчивость - свойство системы сохранять свое начальное равновесие при внешних воздействиях.

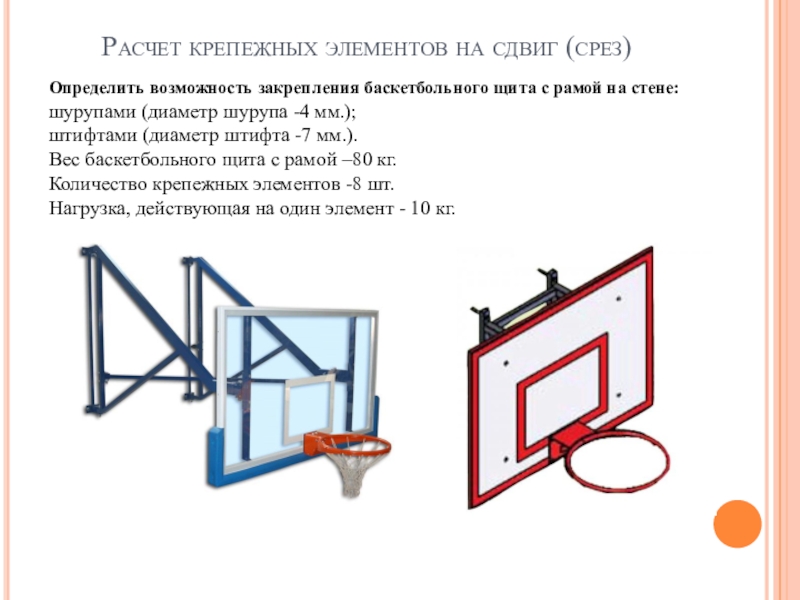

Слайд 6Расчет крепежных элементов на сдвиг (срез)
Определить возможность закрепления баскетбольного щита с
рамой на стене:
шурупами (диаметр шурупа -4 мм.);
штифтами (диаметр штифта -7 мм.).
Вес баскетбольного щита с рамой –80 кг.
Количество крепежных элементов -8 шт.
Нагрузка, действующая на один элемент - 10 кг.
шурупами (диаметр шурупа -4 мм.);
штифтами (диаметр штифта -7 мм.).
Вес баскетбольного щита с рамой –80 кг.
Количество крепежных элементов -8 шт.
Нагрузка, действующая на один элемент - 10 кг.

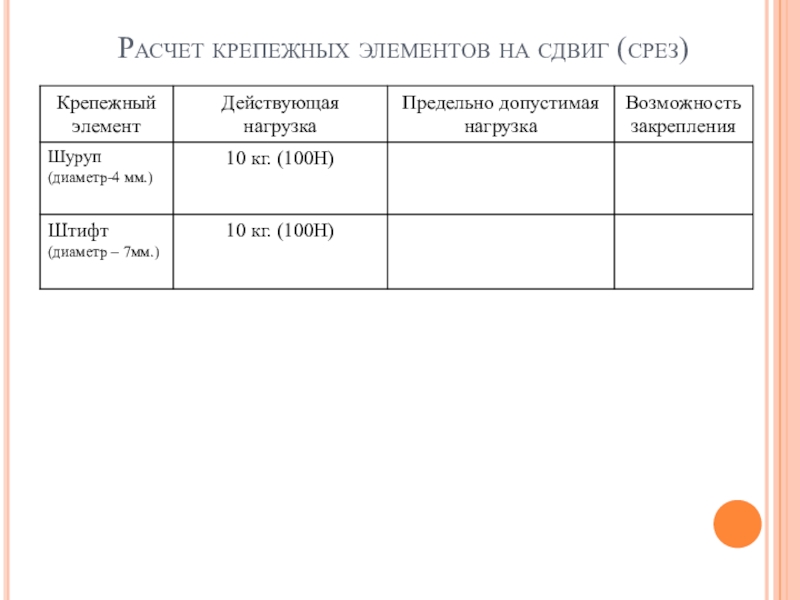

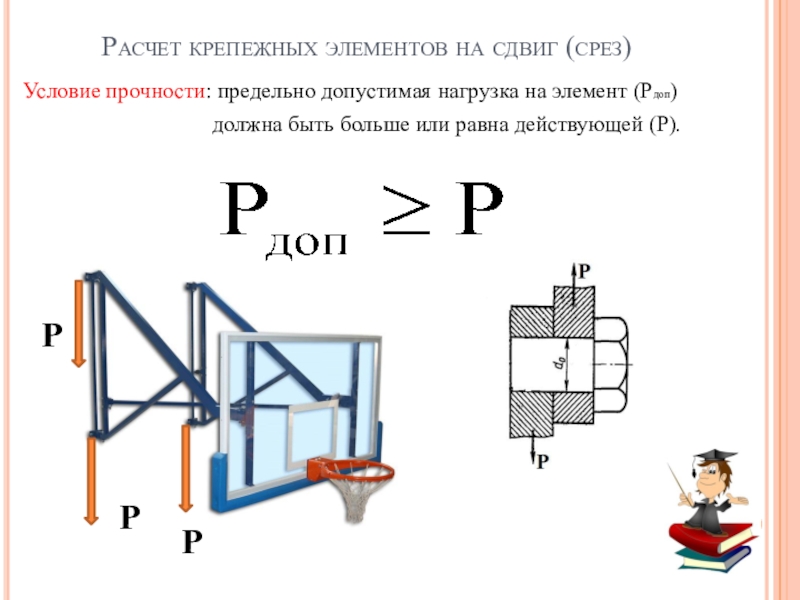

Слайд 7Расчет крепежных элементов на сдвиг (срез)
Условие прочности: предельно допустимая нагрузка на
элемент (Pдоп)
должна быть больше или равна действующей (Р).
должна быть больше или равна действующей (Р).
Р
Р
Р

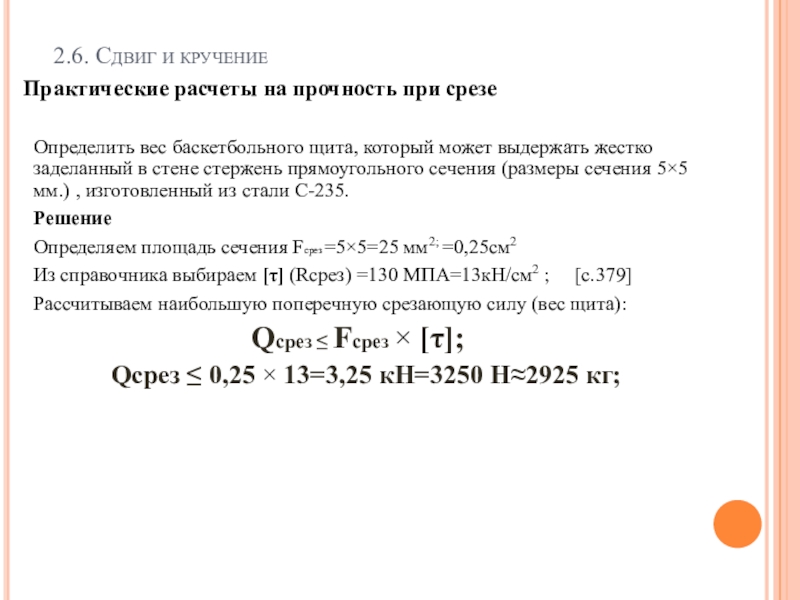

Слайд 8Тем
2.6. Сдвиг и кручение
Практические расчеты на прочность при срезе
Определить вес
баскетбольного щита, который может выдержать жестко заделанный в стене стержень прямоугольного сечения (размеры сечения 5×5 мм.) , изготовленный из стали С-235.
Решение
Определяем площадь сечения Fсрез =5×5=25 мм2; =0,25см2
Из справочника выбираем [τ] (Rсрез) =130 МПА=13кН/см2 ; [с.379]
Рассчитываем наибольшую поперечную срезающую силу (вес щита):
Qсрез ≤ Fсрез × [τ];
Qсрез ≤ 0,25 × 13=3,25 кН=3250 Н≈2925 кг;
Решение
Определяем площадь сечения Fсрез =5×5=25 мм2; =0,25см2
Из справочника выбираем [τ] (Rсрез) =130 МПА=13кН/см2 ; [с.379]
Рассчитываем наибольшую поперечную срезающую силу (вес щита):
Qсрез ≤ Fсрез × [τ];
Qсрез ≤ 0,25 × 13=3,25 кН=3250 Н≈2925 кг;
