Презентация, доклад и конспект методического комплекса по предмету Тормоза на тему Пневматические схемы тормозного оборудования путевых машин
Содержание
- 1. Презентация и конспект методического комплекса по предмету Тормоза на тему Пневматические схемы тормозного оборудования путевых машин

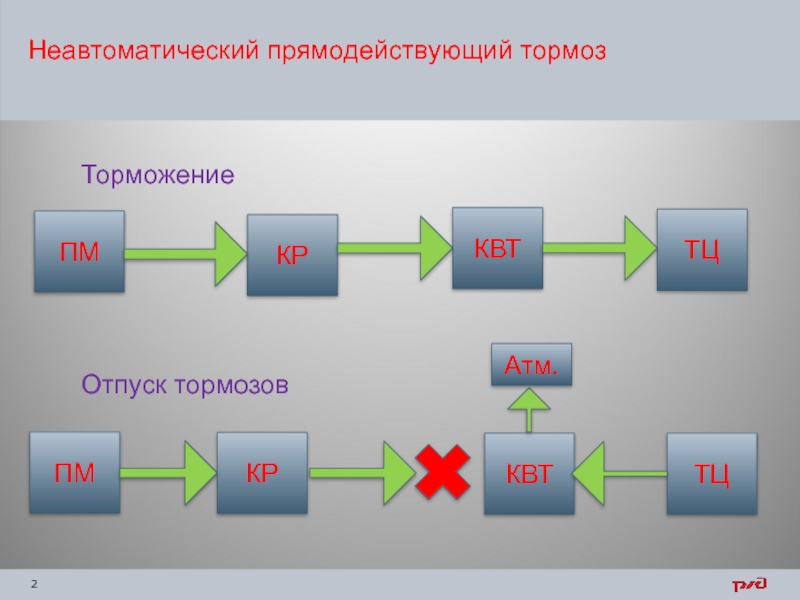

- 2. ПМНеавтоматический прямодействующий тормозКРКВТТЦПМКРКВТТЦАтм.Отпуск тормозовТорможение
- 3. ПМАвтоматический непрямодействующий тормозКМТМОтпуск и зарядкаТорможениеТЦАтм.ЗРТМТЦАтм.ЗРВРАтм.ВР
- 4. Мотовозы МПТ, автомотрисы АДМ, дрезины ДГКу.Путевой моторный

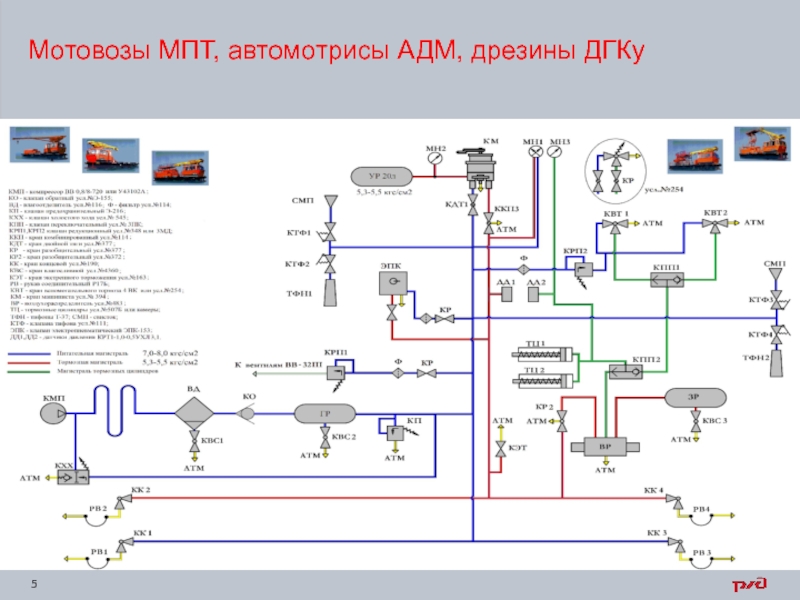

- 5. Мотовозы МПТ, автомотрисы АДМ, дрезины ДГКу

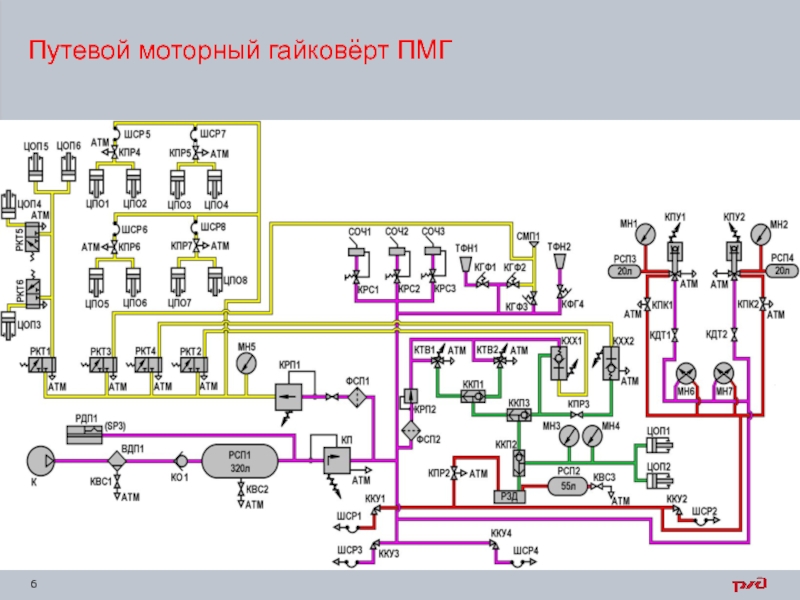

- 6. Путевой моторный гайковёрт ПМГ
- 7. Путевая рельсосварочная машина ПРСМ-3

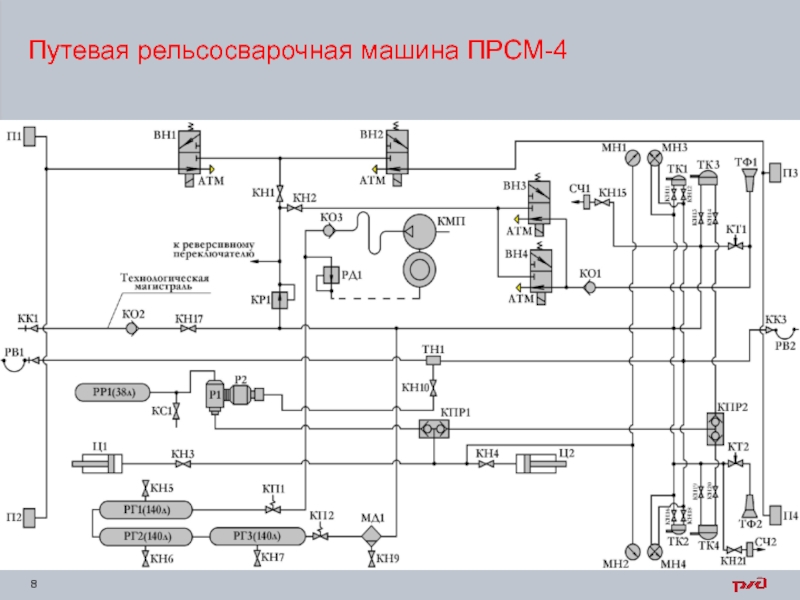

- 8. Путевая рельсосварочная машина ПРСМ-4

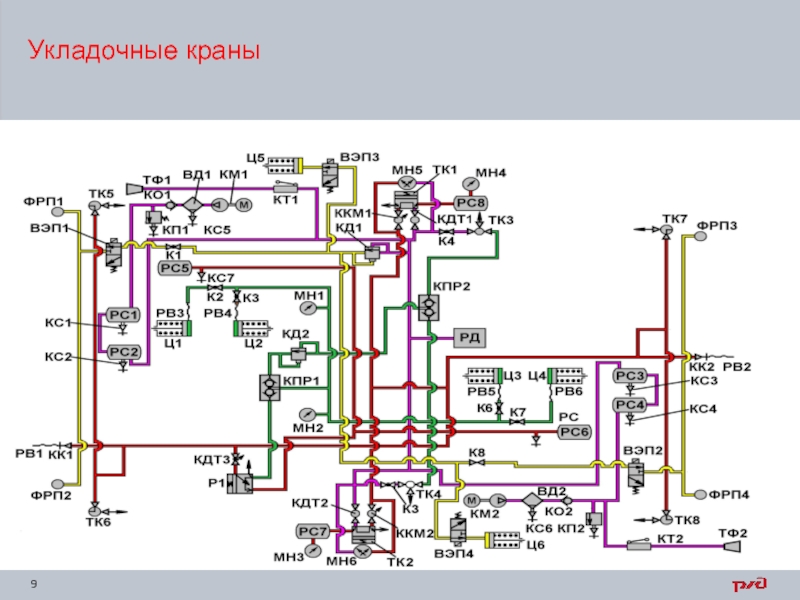

- 9. Укладочные краны
ПМНеавтоматический прямодействующий тормозКРКВТТЦПМКРКВТТЦАтм.Отпуск тормозовТорможение
Слайд 1Учебно-методический комплекс по предмету «Тормоза»
Таранов П.Л.
преподаватель
2019
Пневматические схемы железнодорожно-строительных машин

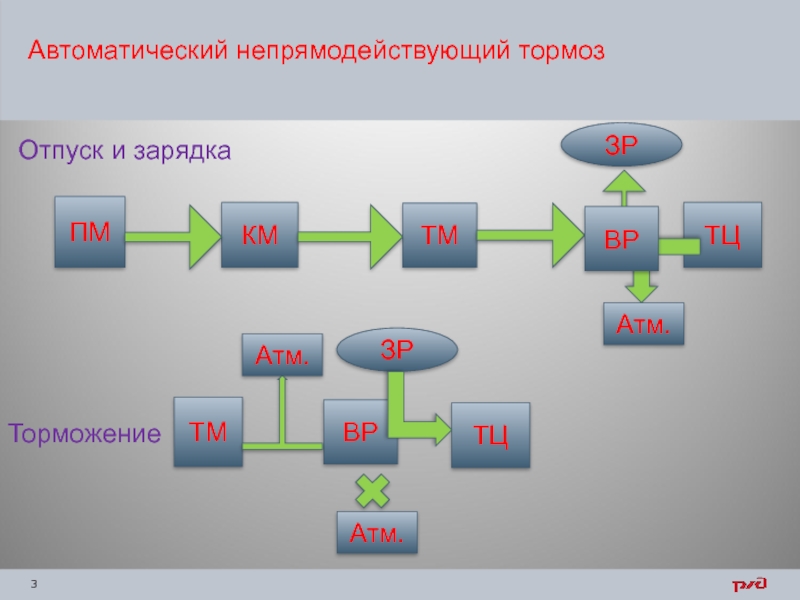

Слайд 3ПМ
Автоматический непрямодействующий тормоз
КМ
ТМ
Отпуск и зарядка
Торможение
ТЦ
Атм.
ЗР
ТМ
ТЦ
Атм.
ЗР
ВР
Атм.
ВР

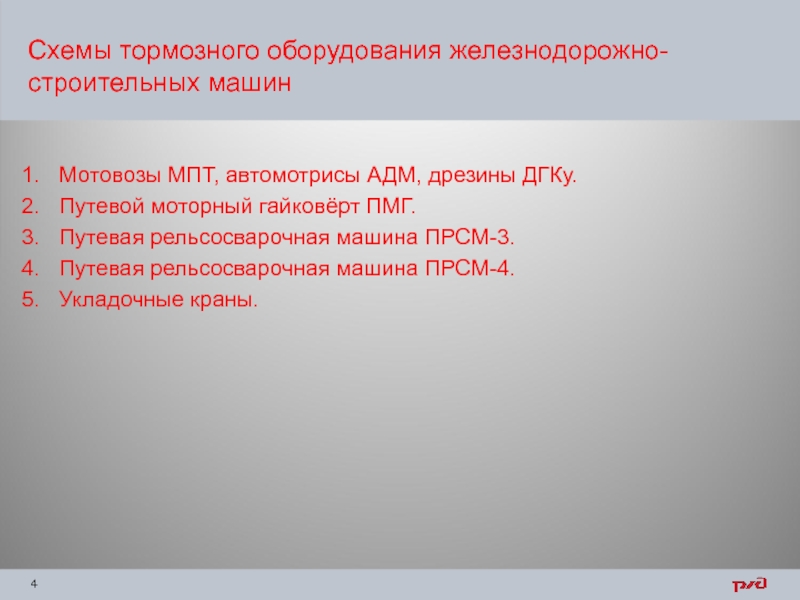

Слайд 4Мотовозы МПТ, автомотрисы АДМ, дрезины ДГКу.
Путевой моторный гайковёрт ПМГ.
Путевая рельсосварочная машина
ПРСМ-3.
Путевая рельсосварочная машина ПРСМ-4.
Укладочные краны.
Путевая рельсосварочная машина ПРСМ-4.
Укладочные краны.
Схемы тормозного оборудования железнодорожно-строительных машин
