Презентация, доклад для автомехаников Опиливание металла
Содержание
- 1. Презентация для автомехаников Опиливание металла
- 2. ОпределениеОпиливанием называется операция по обработке металлов и
- 3. Различают опиливание:ЧерновоеЧистовоеОбработка напильником позволяет получить точность обработки
- 4. ИнструментыНапильник слесарный общего назначения1 – носок; 2

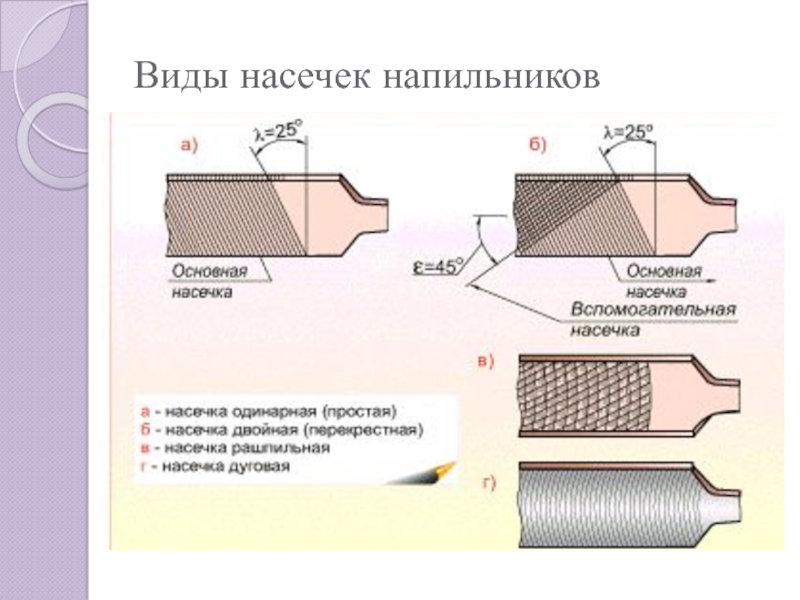

- 5. Виды насечек напильников
- 6. Напильники применяются:Для грубого чернового опиливания;Выполнения чистовой обработки;Пригоночных, отделочных и доводочных работ
- 7. Напильники по форме сеченияа, б) плоские напильники;в) квадратные;г) трехгранные;д) круглыее) полукруглыеж) ромбическиез) ножовочные
- 8. Насадка и снятие рукояток напильникаа) насадка ударом о верстакб) насадка ударом молоткав) снятие ударом напильника

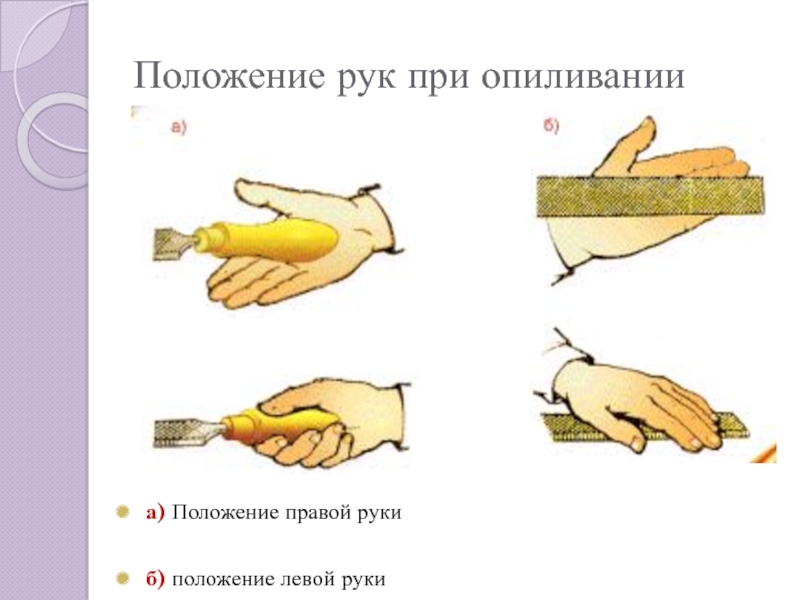

- 9. Положение рук при опиливанииа) Положение правой руки б) положение левой руки
- 10. Приёмы опиливанияа) опиливание слева направо;б) прямым штрихом
- 11. Проверь себяКакая операция называется опиливанием?Точность обработки деталей
- 12. Распределение усилий нажима при опиливании При опиливании должны

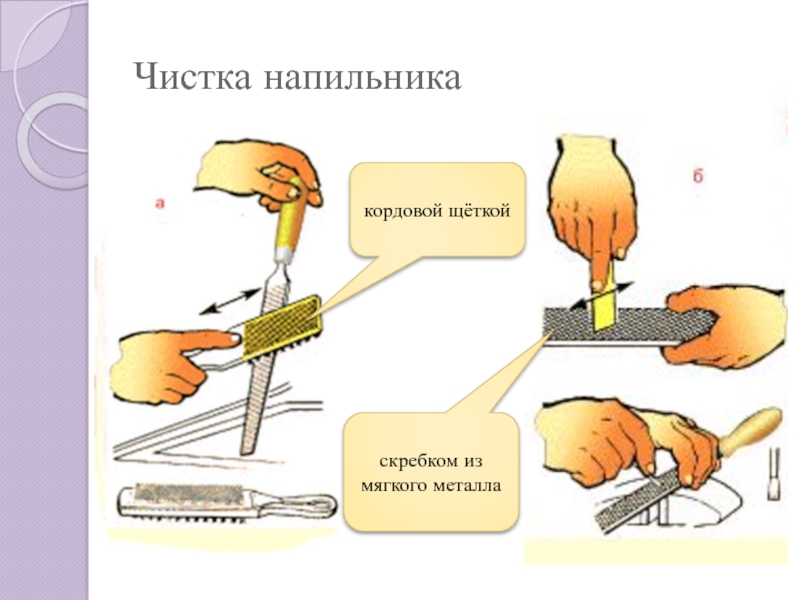

- 13. Чистка напильникакордовой щёткойскребком из мягкого металла

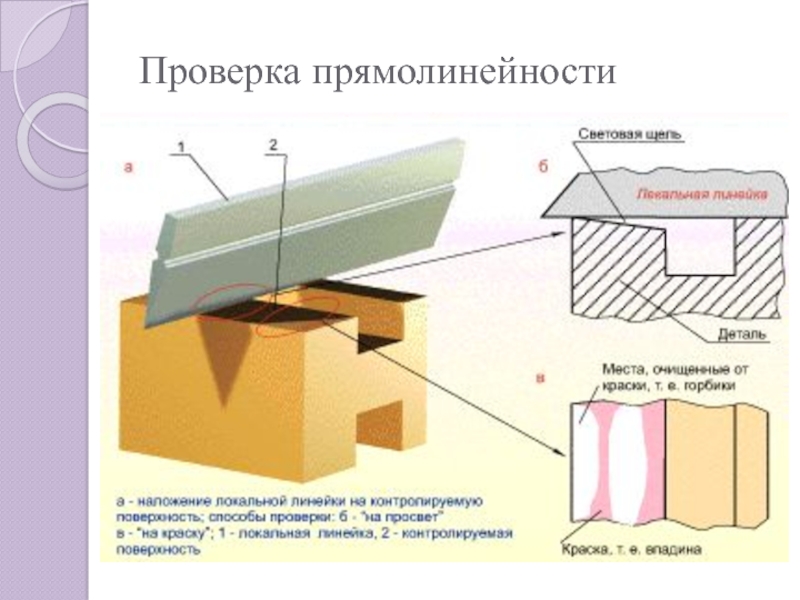

- 14. Проверка прямолинейности
- 15. Проверка параллельностиПоверхности стальной плитки, подвергаемой опиливаниюПроверка параллельности опиленной поверхности штангенциркулем
ОпределениеОпиливанием называется операция по обработке металлов и других материалов снятием небольшого слоя напильниками вручную или на опиловочных станках.

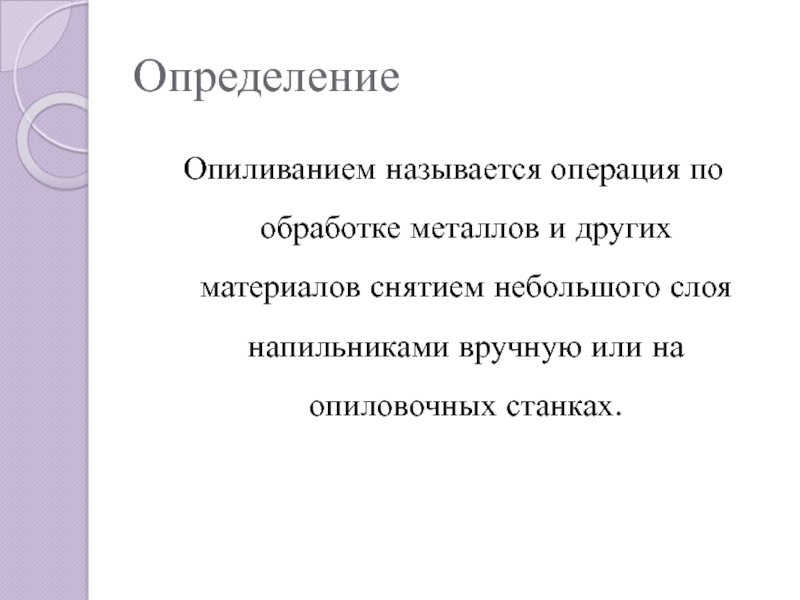

Слайд 2Определение
Опиливанием называется операция по обработке металлов и других материалов снятием небольшого
слоя напильниками вручную или на опиловочных станках.

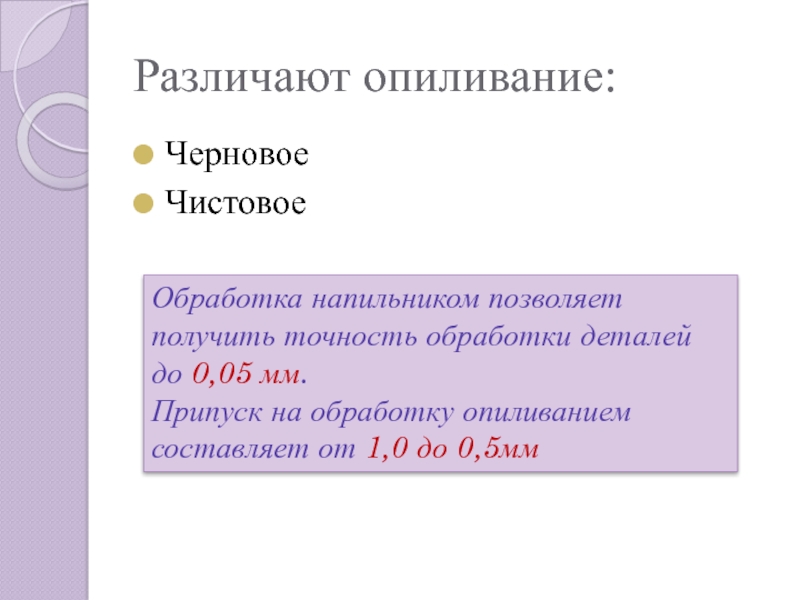

Слайд 3Различают опиливание:
Черновое
Чистовое
Обработка напильником позволяет получить точность обработки деталей до 0,05 мм.
Припуск на обработку опиливанием составляет от 1,0 до 0,5мм

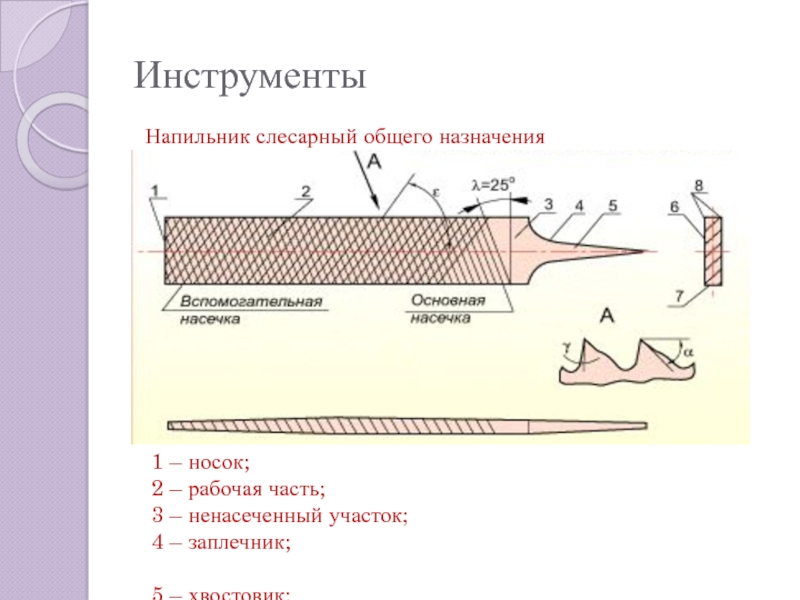

Слайд 4Инструменты
Напильник слесарный общего назначения
1 – носок;
2 – рабочая часть;
3
– ненасеченный участок;
4 – заплечник;
5 – хвостовик;
6 широкая сторона;
7 – узкая сторона;
8 - ребро
4 – заплечник;
5 – хвостовик;
6 широкая сторона;
7 – узкая сторона;
8 - ребро

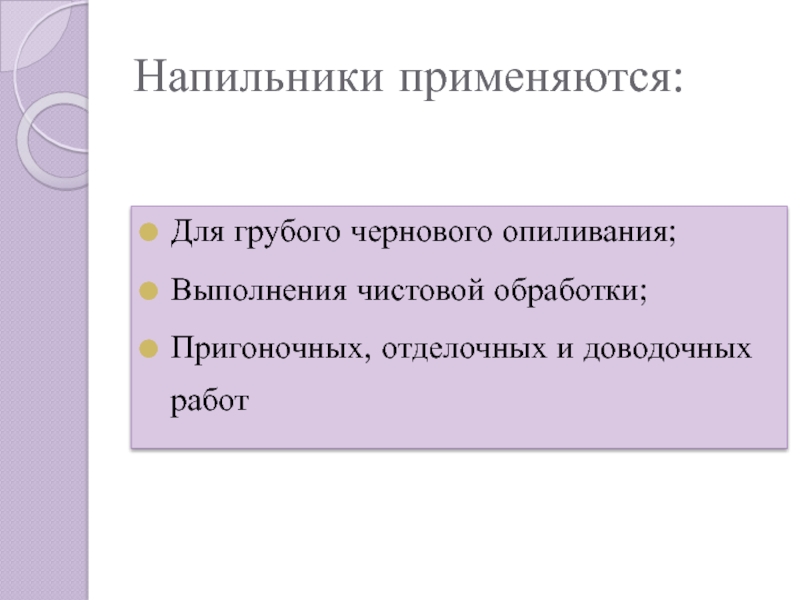

Слайд 6Напильники применяются:
Для грубого чернового опиливания;
Выполнения чистовой обработки;
Пригоночных, отделочных и доводочных работ

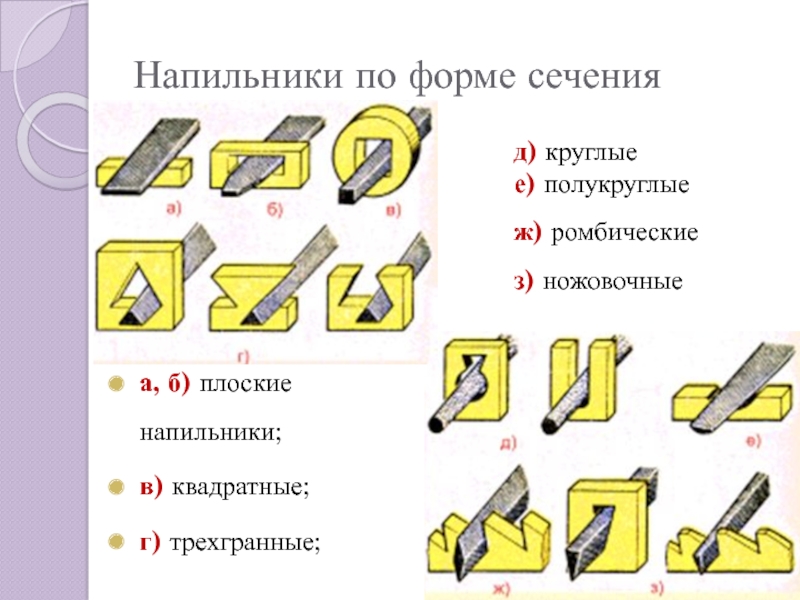

Слайд 7Напильники по форме сечения
а, б) плоские напильники;
в) квадратные;
г) трехгранные;
д) круглые
е) полукруглые
ж)
ромбические
з) ножовочные
з) ножовочные

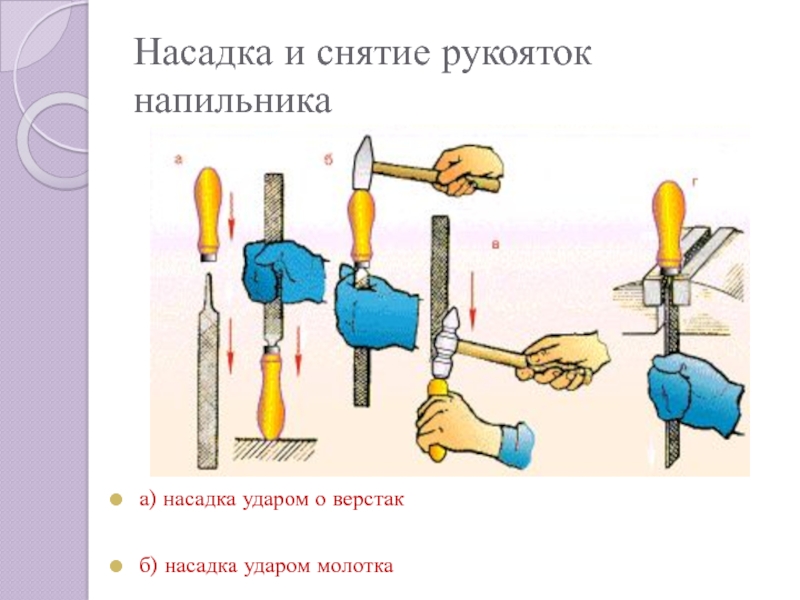

Слайд 8Насадка и снятие рукояток напильника
а) насадка ударом о верстак
б) насадка ударом
молотка
в) снятие ударом напильника
в) снятие ударом напильника

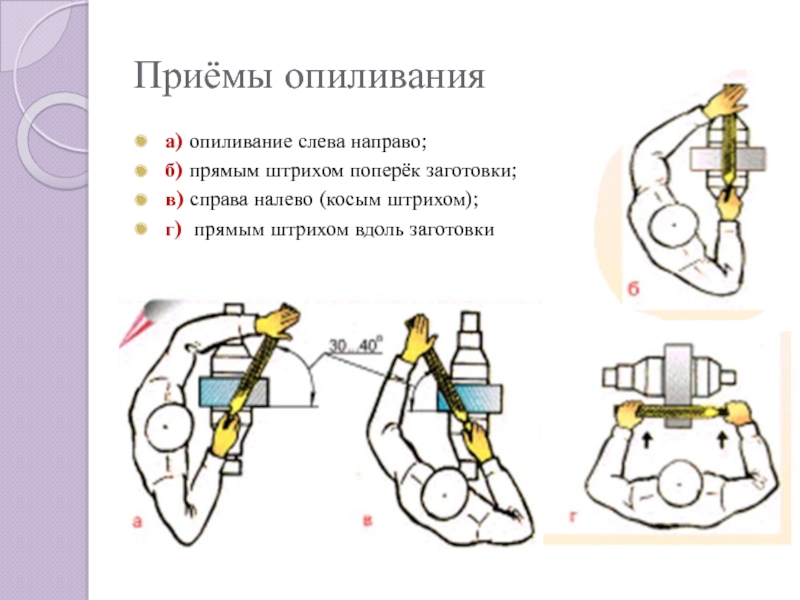

Слайд 10Приёмы опиливания
а) опиливание слева направо;
б) прямым штрихом поперёк заготовки;
в) справа налево
(косым штрихом);
г) прямым штрихом вдоль заготовки
г) прямым штрихом вдоль заготовки

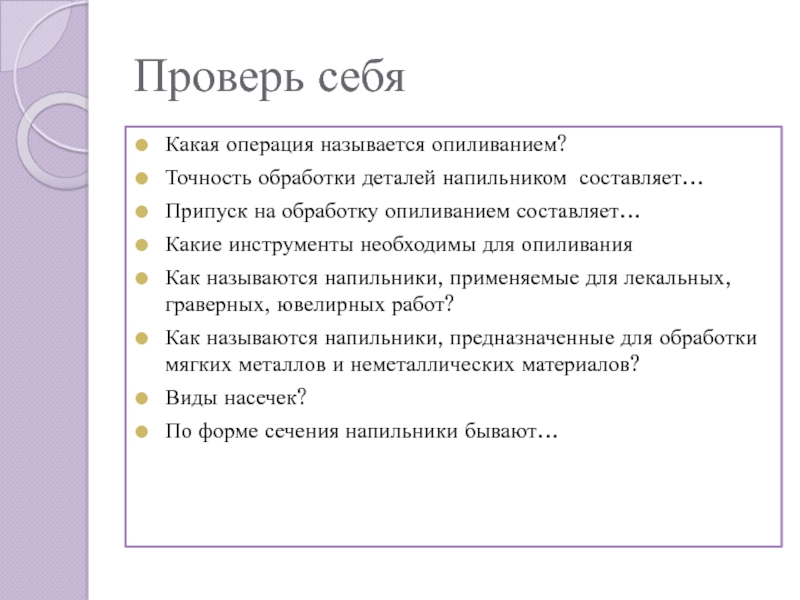

Слайд 11Проверь себя
Какая операция называется опиливанием?
Точность обработки деталей напильником составляет…
Припуск на обработку
опиливанием составляет…
Какие инструменты необходимы для опиливания
Как называются напильники, применяемые для лекальных, граверных, ювелирных работ?
Как называются напильники, предназначенные для обработки мягких металлов и неметаллических материалов?
Виды насечек?
По форме сечения напильники бывают…
Какие инструменты необходимы для опиливания
Как называются напильники, применяемые для лекальных, граверных, ювелирных работ?
Как называются напильники, предназначенные для обработки мягких металлов и неметаллических материалов?
Виды насечек?
По форме сечения напильники бывают…

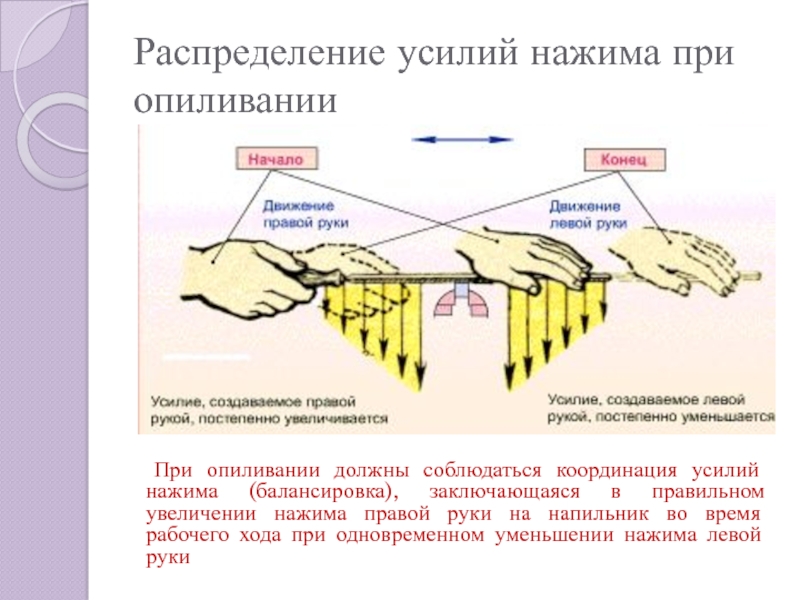

Слайд 12Распределение усилий нажима при опиливании
При опиливании должны соблюдаться координация усилий нажима
(балансировка), заключающаяся в правильном увеличении нажима правой руки на напильник во время рабочего хода при одновременном уменьшении нажима левой руки

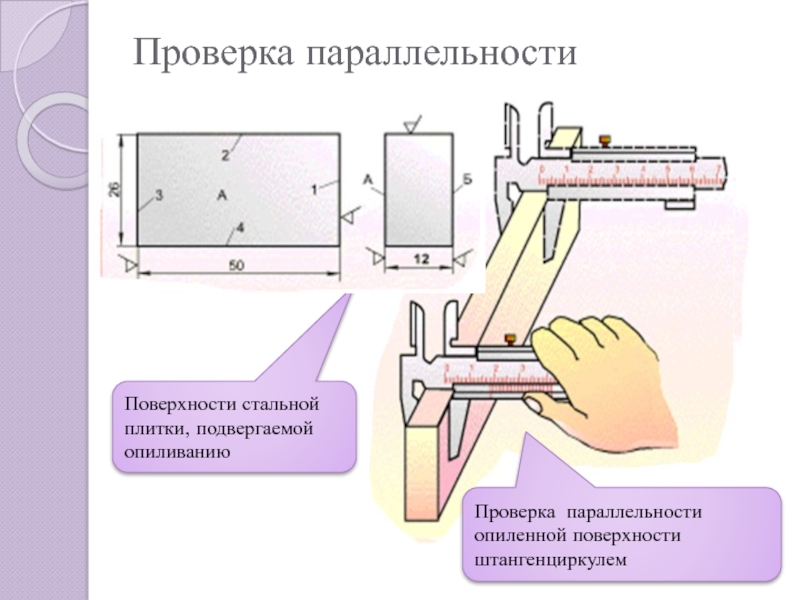

Слайд 15Проверка параллельности
Поверхности стальной плитки, подвергаемой опиливанию
Проверка параллельности опиленной поверхности штангенциркулем
