Презентация, доклад на тему Презентации Устройство и принцип действия ТРК

Содержание

Для выдачи топлива и масел потребителям применяются топливораздаточные, смесераздаточные и маслораздаточные колонки различных конструкций. Основной задачей колонок является выдача потребителям задаваемых доз топлива или масла с требуемой точностью (погрешность отпуска дозы не должна превышать ±0,5%).Назначение

Слайд 1Устройство и принцип действия топливораздаточной колонки (ТРК)
Преподаватель Кускова М.С.

Устройство и принцип действия топливораздаточной колонки (ТРК)Преподаватель Кускова М.С.

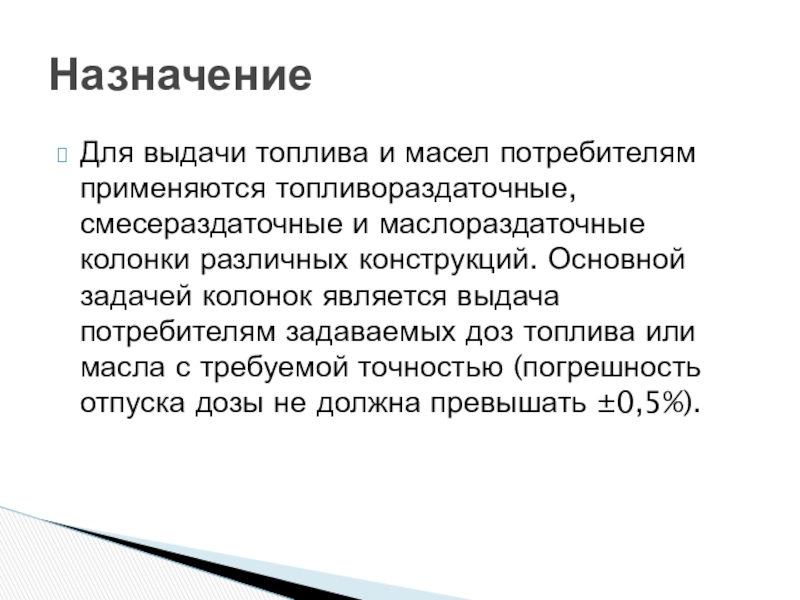

Слайд 2Для выдачи топлива и масел потребителям применяются топливораздаточные, смесераздаточные и маслораздаточные

колонки различных конструкций. Основной задачей колонок является выдача потребителям задаваемых доз топлива или масла с требуемой точностью (погрешность отпуска дозы не должна превышать ±0,5%).

Назначение

Для выдачи топлива и масел потребителям применяются топливораздаточные, смесераздаточные и маслораздаточные колонки различных конструкций. Основной задачей колонок

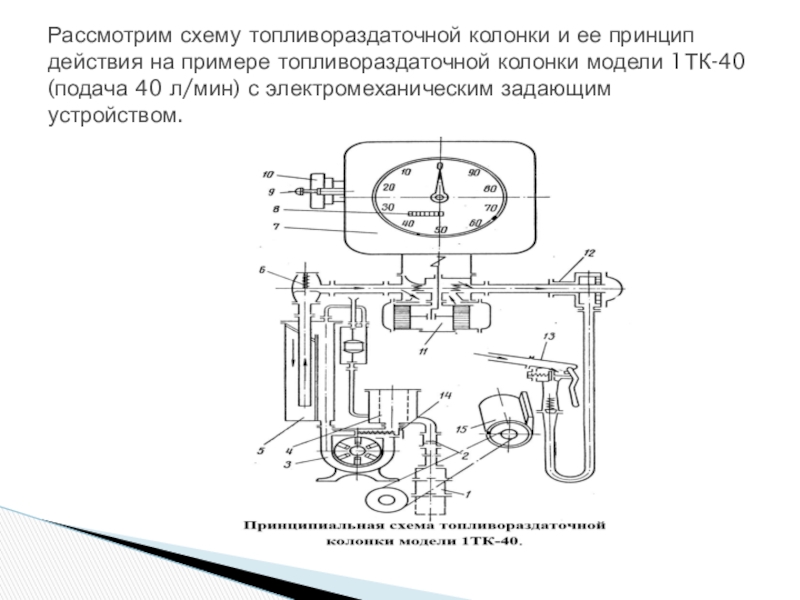

Слайд 3Рассмотрим схему топливораздаточной колонки и ее принцип действия на примере топливораздаточной

колонки модели 1ТК-40 (подача 40 л/мин) с электромеханическим задающим устройством.
Рассмотрим схему топливораздаточной колонки и ее принцип действия на примере топливораздаточной колонки модели 1ТК-40 (подача 40 л/мин)

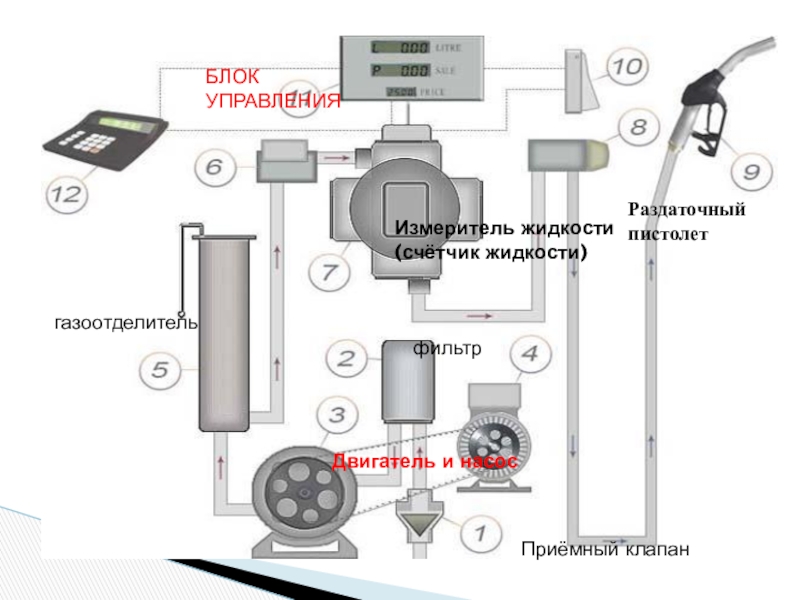

Слайд 4Приёмный клапан
фильтр
Двигатель и насос
газоотделитель
Измеритель жидкости (счётчик жидкости)
Раздаточный пистолет
БЛОК УПРАВЛЕНИЯ

Приёмный клапан фильтрДвигатель и насосгазоотделительИзмеритель жидкости (счётчик жидкости)Раздаточный пистолетБЛОК УПРАВЛЕНИЯ

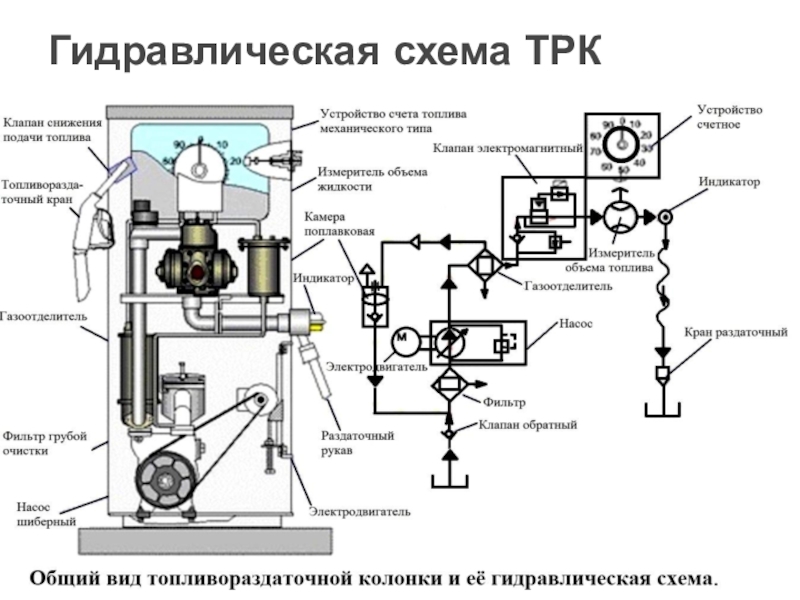

Слайд 5Гидравлическая схема ТРК

Гидравлическая схема ТРК

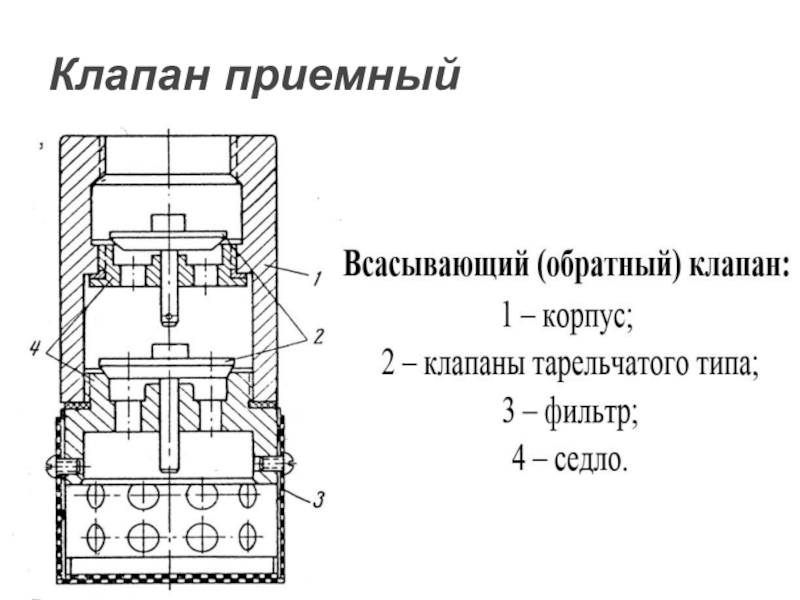

Слайд 6Клапан приемный

Клапан приемный

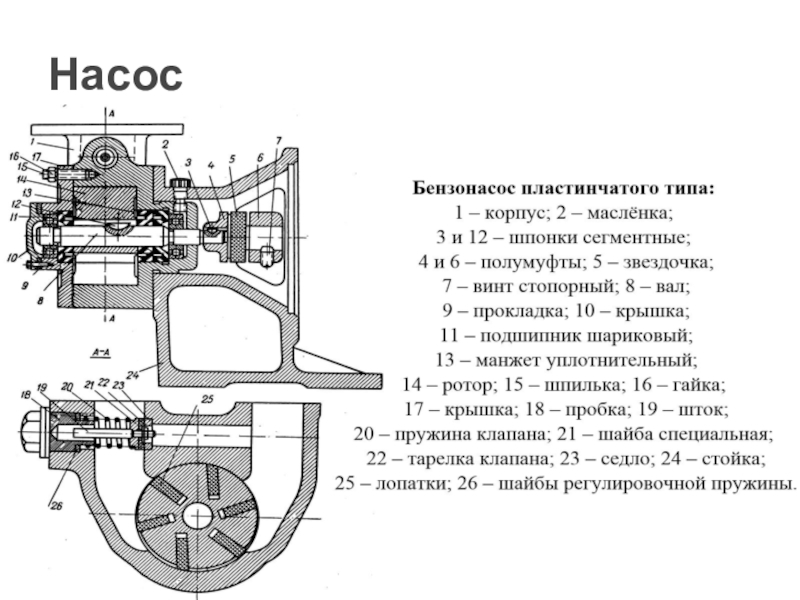

Слайд 7Насос

Насос
