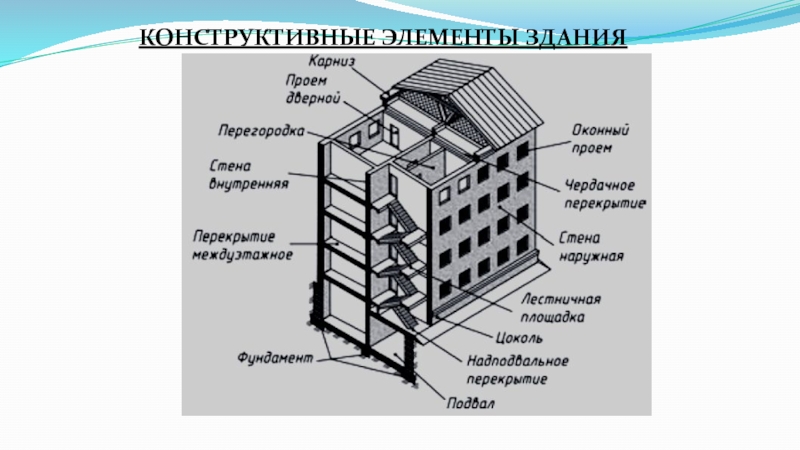

- 5. КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ ЗДАНИЯ
- 6. КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ ЗДАНИЯ
- 7. ФУНДАМЕНТ – это ? ОСНОВАНИЕ - слои грунта, располагающиеся под зданием и обладающие необходимой несущей способностью.
- 8. ФУНДАМЕНТ - подземная или подводная часть здания (сооружения), воспринимающая нагрузки и передающая их на основание.
- 9. ОСАДКА – уплотнение грунтов оснований под действием
- 10. ВЛИЯНИЕ ПРОСАДКИ НА СОСТОЯНИЕ ЗДАНИЯ

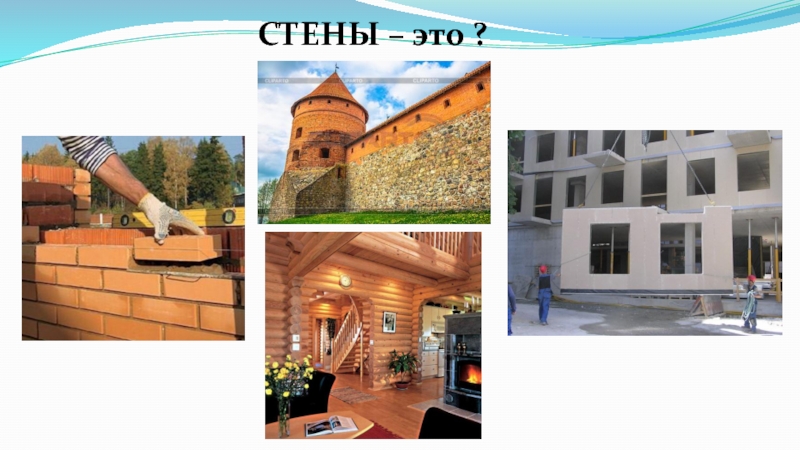

- 11. СТЕНЫ – это ?
- 12. СТЕНЫ – это вертикальные ограждения здания
- 13. СтеныПО МЕСТОПОЛОЖЕНИЮПО НЕСУЩЕЙ СПОСОБНОСТИНаружные Ненесущие??СамонесущиеПО МАТЕРИАЛУ?Железобетонные Каменные ?
- 14. СТЕНЫПО МЕСТОПОЛОЖЕНИЮПО НЕСУЩЕЙ СПОСОБНОСТИНаружные НенесущиеВнутренние Несущие СамонесущиеПО МАТЕРИАЛУДеревянныеЖелезобетонные Каменные Кирпичные
- 15. ПЕРЕГОРОДКИ - разделяют образованные стенами помещения на меньшие объемы и не имеют самостоятельного фундамента
- 16. ПЕРЕКРЫТИЕ – это ? ПОКРЫТИЕ – комплекс несущих и ограждающих элементов крыши, включающий плиты.
- 17. ПЕРЕКРЫТИЕ – междуэтажная горизонтальная конструкция, воспринимающая постоянные
- 18. ОТДЕЛЬНЫЕ ОПОРЫ — это колонны, столбы, стойки.
- 19. КРЫША – это ?
- 20. КРЫША - конструктивный элемент, защищающий помещения и конструкции здания от атмосферных осадков
- 21. ЛЕСТНИЦЫ служат для ...По материалу лестницы бывают:???
- 22. ЛЕСТНИЦЫ служат для сообщения между этажами, также
- 23. ОКНА предназначены для …?ДВЕРИ служат для …?
- 24. ОКНА предназначены для освещения и проветривания помещенийДВЕРИ служат для сообщения между помещениями

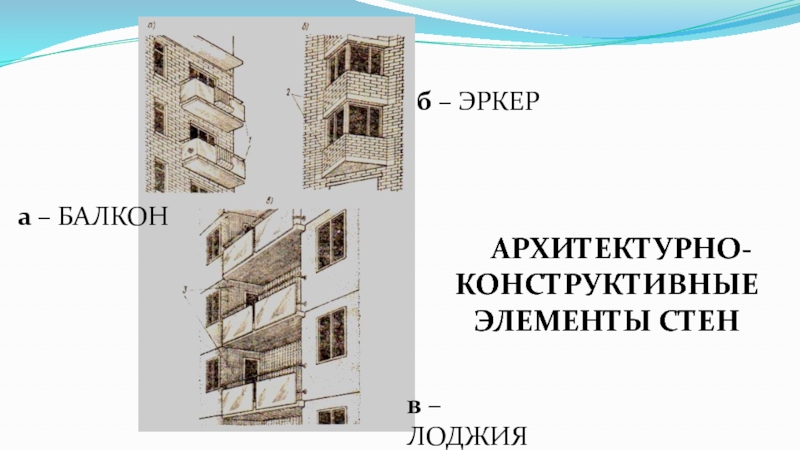

- 25. АРХИТЕКТУРНО-КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ СТЕН а – БАЛКОНб – ЭРКЕРв – ЛОДЖИЯ
- 26. АРХИТЕКТУРНО-КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ СТЕНа – фрагмент фасада; б
- 27. Вопросы для самопроверкиКак конструктивные элементы подразделяют по
- 28. Домашнее задание. Подготовить информационное сообщениеПримерная тематика информационных
- 29. СПАСИБО ЗА ВНИМАНИЕ!
- 30. Слайд 30

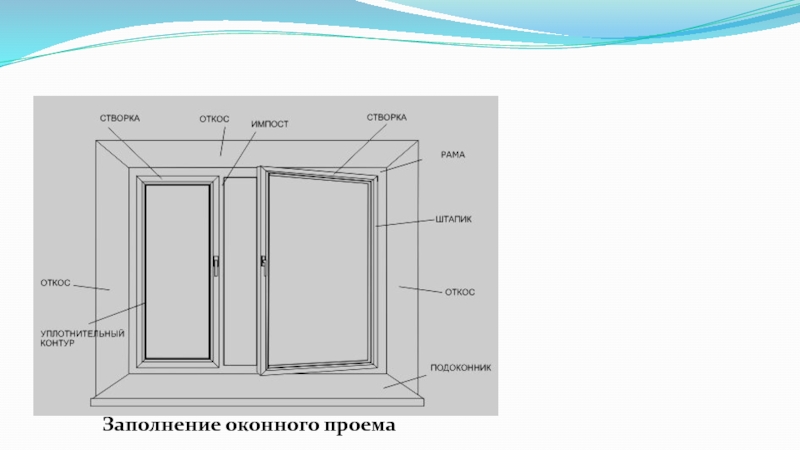

- 31. Заполнение оконного проема
Общие сведения о конструктивных элементах.Краткая характеристика конструктивных элементов.План занятия
Слайд 1Тема 2.6 Основные сведения о конструктивных элементах зданий и сооружений
Разработал преподаватель:
Слайд 2Общие сведения о конструктивных элементах.
Краткая характеристика конструктивных элементов.
План занятия

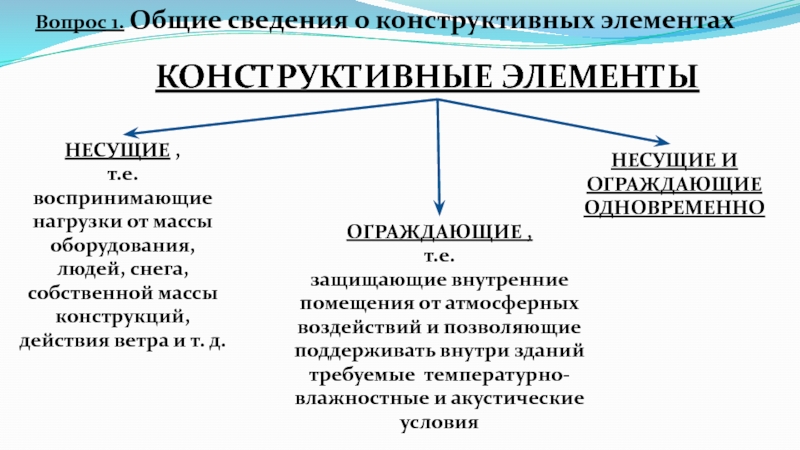

Слайд 3Вопрос 1. Общие сведения о конструктивных элементах
КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ
НЕСУЩИЕ ,
т.е. воспринимающие
нагрузки от массы оборудования, людей, снега, собственной массы конструкций, действия ветра и т. д.
ОГРАЖДАЮЩИЕ ,
т.е.
защищающие внутренние помещения от атмосферных воздействий и позволяющие поддерживать внутри зданий требуемые температурно-влажностные и акустические условия
НЕСУЩИЕ И ОГРАЖДАЮЩИЕ ОДНОВРЕМЕННО

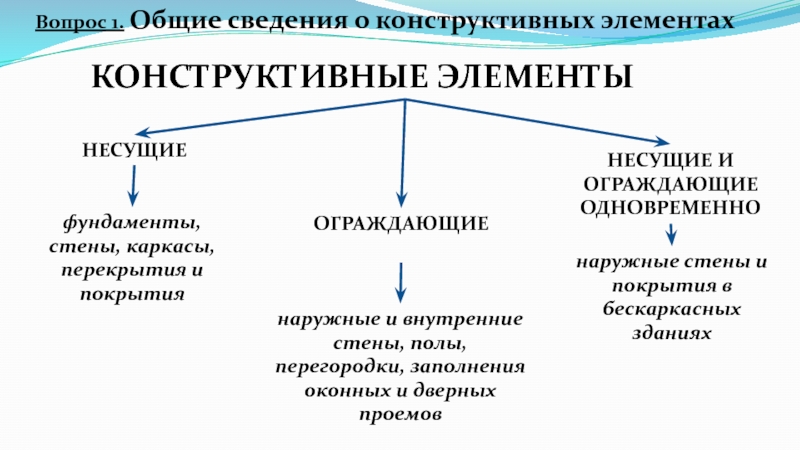

Слайд 4Вопрос 1. Общие сведения о конструктивных элементах
КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ
НЕСУЩИЕ
ОГРАЖДАЮЩИЕ
НЕСУЩИЕ И
ОГРАЖДАЮЩИЕ ОДНОВРЕМЕННО
фундаменты, стены, каркасы, перекрытия и покрытия
наружные и внутренние стены, полы, перегородки, заполнения оконных и дверных проемов
наружные стены и покрытия в бескаркасных зданиях

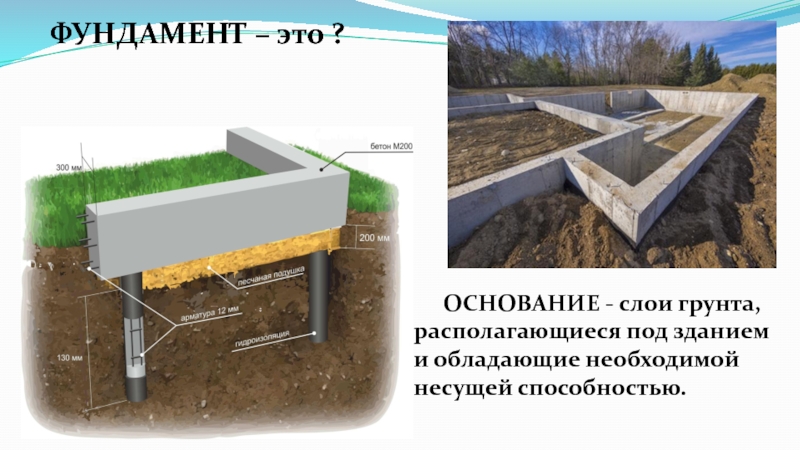

Слайд 7ФУНДАМЕНТ – это ?
ОСНОВАНИЕ - слои грунта, располагающиеся под зданием
и обладающие необходимой несущей способностью.

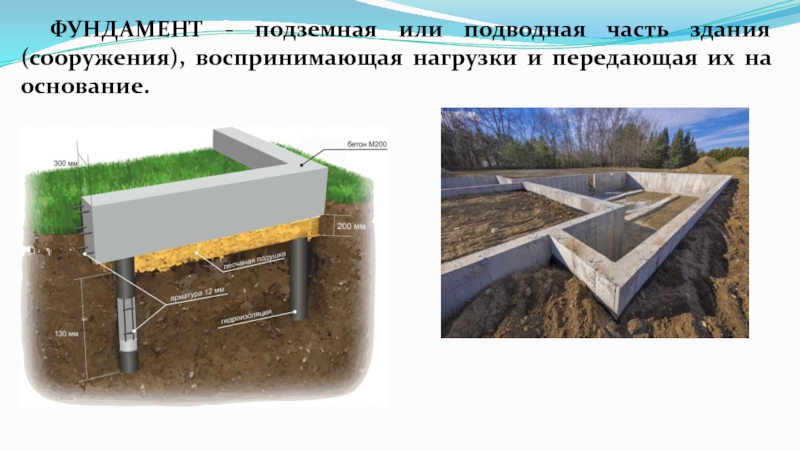

Слайд 8ФУНДАМЕНТ - подземная или подводная часть здания (сооружения), воспринимающая нагрузки и
передающая их на основание.

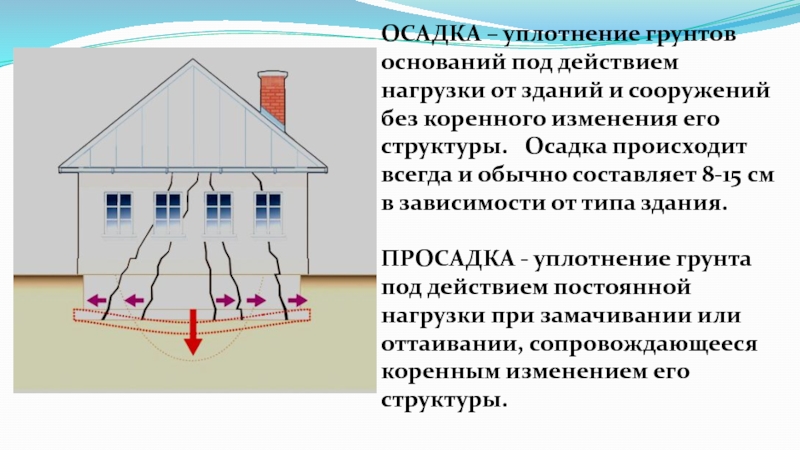

Слайд 9ОСАДКА – уплотнение грунтов оснований под действием нагрузки от зданий и
сооружений без коренного изменения его структуры. Осадка происходит всегда и обычно составляет 8-15 см в зависимости от типа здания.

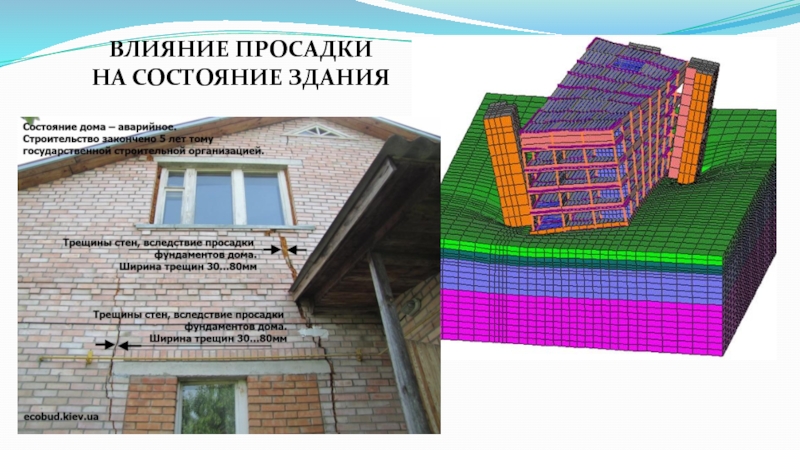

ПРОСАДКА - уплотнение грунта под действием постоянной нагрузки при замачивании или оттаивании, сопровождающееся коренным изменением его структуры.
ПРОСАДКА - уплотнение грунта под действием постоянной нагрузки при замачивании или оттаивании, сопровождающееся коренным изменением его структуры.

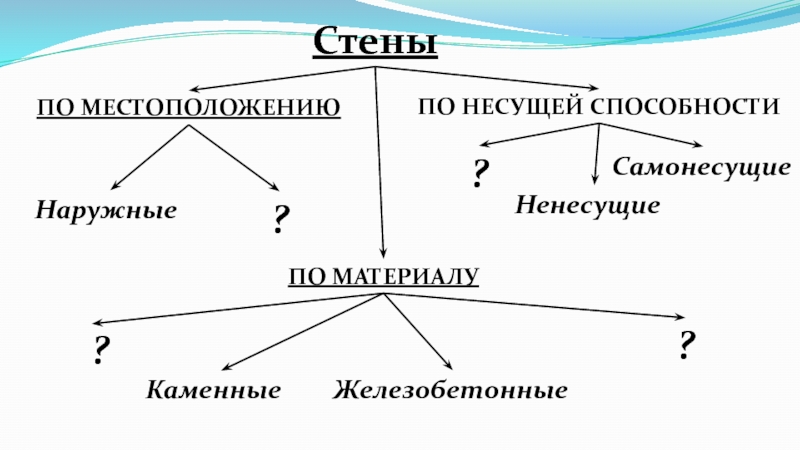

Слайд 13Стены
ПО МЕСТОПОЛОЖЕНИЮ
ПО НЕСУЩЕЙ СПОСОБНОСТИ
Наружные
Ненесущие
?
?
Самонесущие
ПО МАТЕРИАЛУ
?
Железобетонные
Каменные
?
Слайд 14СТЕНЫ
ПО МЕСТОПОЛОЖЕНИЮ
ПО НЕСУЩЕЙ СПОСОБНОСТИ
Наружные
Ненесущие
Внутренние
Несущие
Самонесущие
ПО МАТЕРИАЛУ
Деревянные
Железобетонные
Каменные
Кирпичные

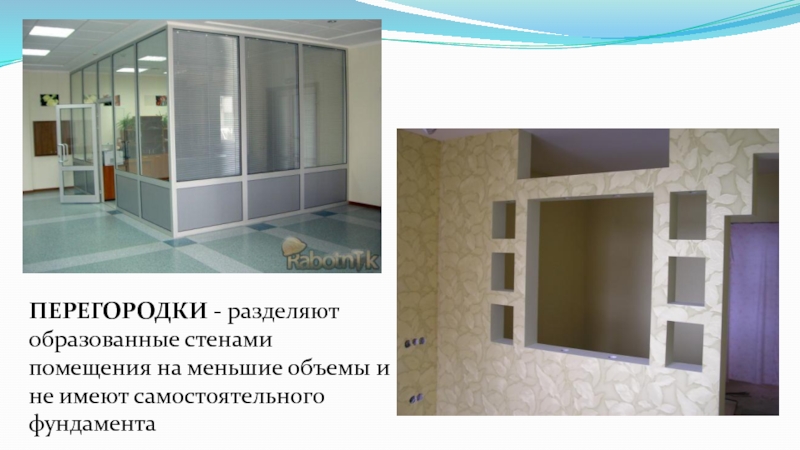

Слайд 15ПЕРЕГОРОДКИ - разделяют образованные стенами помещения на меньшие объемы и не
имеют самостоятельного фундамента

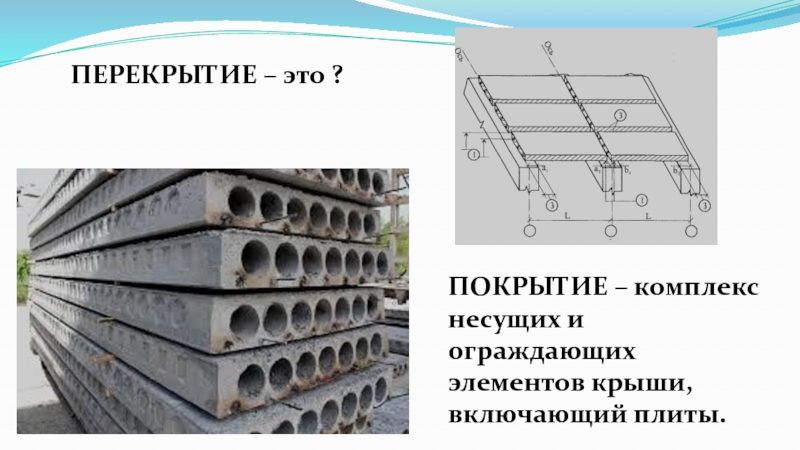

Слайд 16ПЕРЕКРЫТИЕ – это ?
ПОКРЫТИЕ – комплекс несущих и ограждающих элементов
крыши, включающий плиты.
Слайд 17ПЕРЕКРЫТИЕ – междуэтажная горизонтальная конструкция, воспринимающая постоянные и временные нагрузки, и,
являющаяся одновременно потолком нижележащего этажа и полом вышележащего. Перекрытия делят здания на ЭТАЖИ.
ПОКРЫТИЕ – комплекс несущих и ограждающих элементов крыши, включающий плиты.

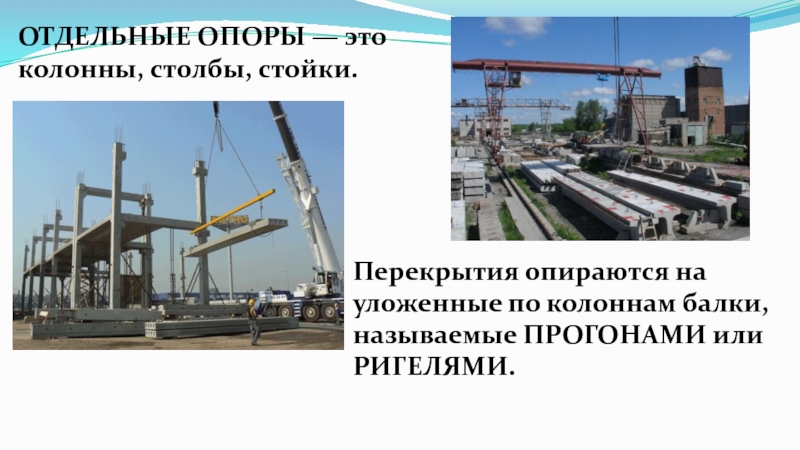

Слайд 18ОТДЕЛЬНЫЕ ОПОРЫ — это колонны, столбы, стойки.
Перекрытия опираются на уложенные
по колоннам балки, называемые ПРОГОНАМИ или РИГЕЛЯМИ.

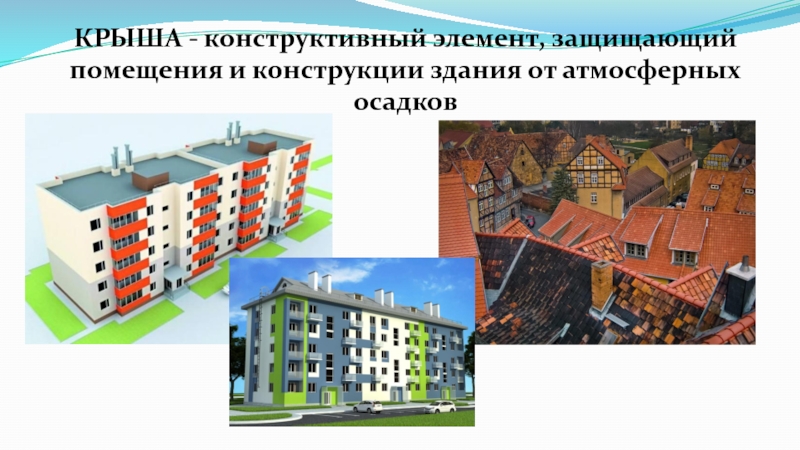

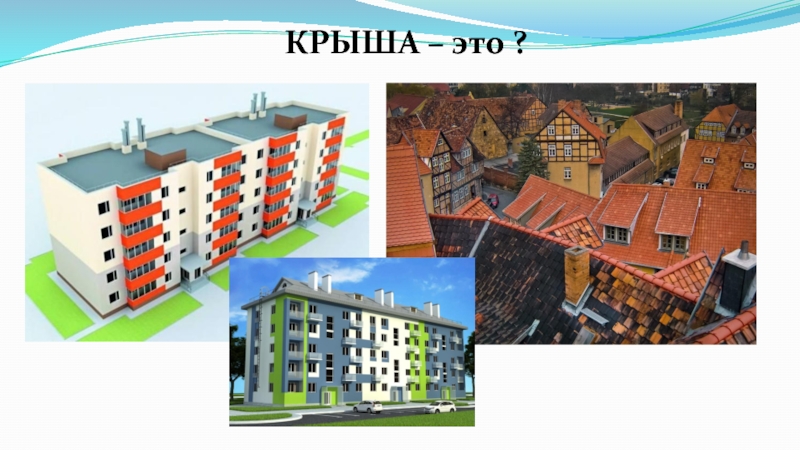

Слайд 20КРЫША - конструктивный элемент, защищающий помещения и конструкции здания от атмосферных
осадков

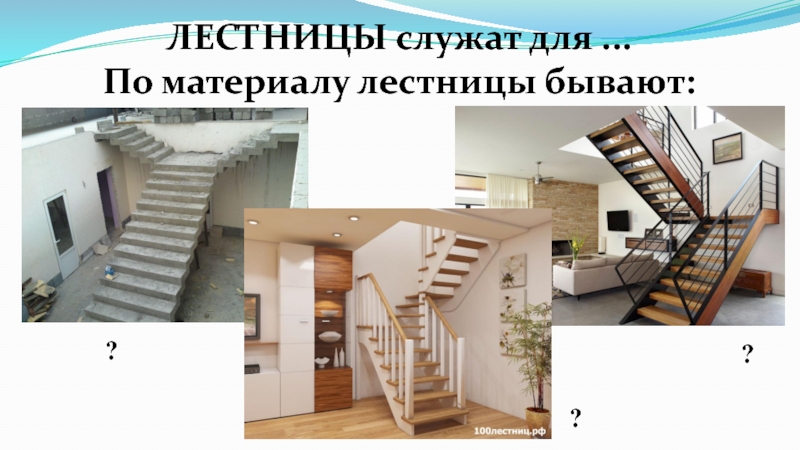

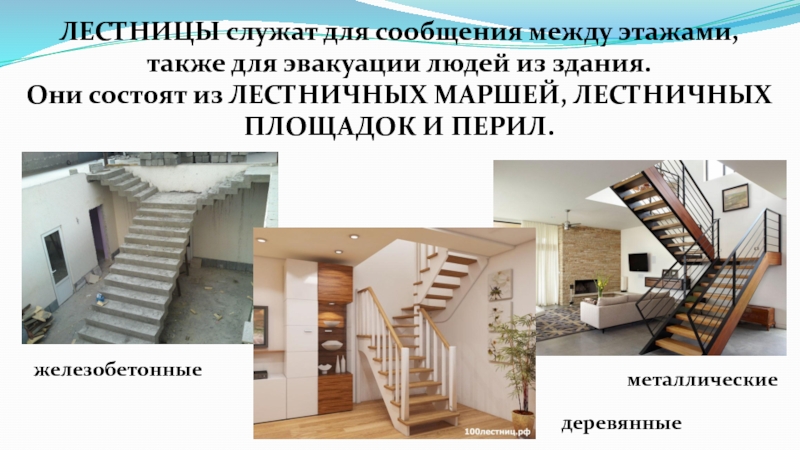

Слайд 22ЛЕСТНИЦЫ служат для сообщения между этажами, также для эвакуации людей из
здания.
Они состоят из ЛЕСТНИЧНЫХ МАРШЕЙ, ЛЕСТНИЧНЫХ ПЛОЩАДОК И ПЕРИЛ.
Они состоят из ЛЕСТНИЧНЫХ МАРШЕЙ, ЛЕСТНИЧНЫХ ПЛОЩАДОК И ПЕРИЛ.
железобетонные
деревянные
металлические

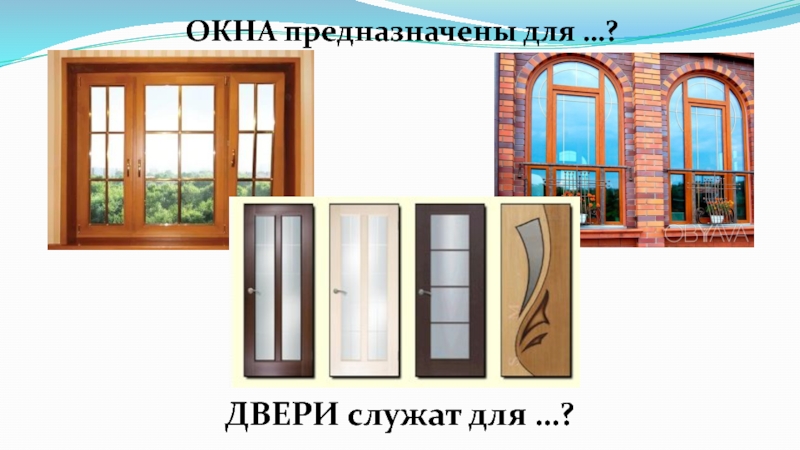

Слайд 24ОКНА предназначены для освещения и проветривания помещений
ДВЕРИ служат для сообщения между
помещениями
Слайд 26АРХИТЕКТУРНО-КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ СТЕН
а – фрагмент фасада; б – фронтон; в –
парапет; г – пилястра;
1 – цоколь; 2 – проем; 3 – простенок (угловой); 4 – простенок (рядовой);
5 – перемычка; 6 - карниз
1 – цоколь; 2 – проем; 3 – простенок (угловой); 4 – простенок (рядовой);
5 – перемычка; 6 - карниз
Слайд 27Вопросы для самопроверки
Как конструктивные элементы подразделяют по функциональному назначению?
Дайте определение
фундамента.
Какие фундаменты используют при строительстве зданий и сооружений?
Какие конструкции стен используют при строительстве зданий и сооружений?
Чем отличаются перегородки от стен?
Дайте определение перекрытия.
Дайте определение покрытия.
Дайте определение лестницы.
Как лестницы подразделяют по назначению?
Для чего служат окна?
Для чего служат двери?
Какие фундаменты используют при строительстве зданий и сооружений?
Какие конструкции стен используют при строительстве зданий и сооружений?
Чем отличаются перегородки от стен?
Дайте определение перекрытия.
Дайте определение покрытия.
Дайте определение лестницы.
Как лестницы подразделяют по назначению?
Для чего служат окна?
Для чего служат двери?

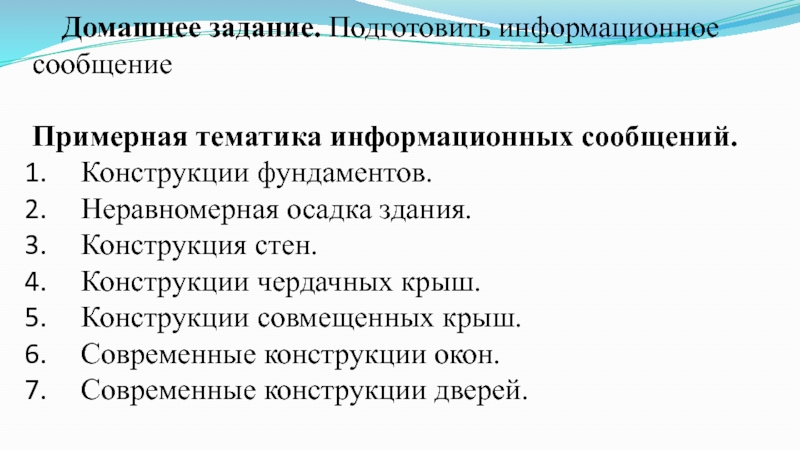

Слайд 28Домашнее задание. Подготовить информационное сообщение
Примерная тематика информационных сообщений.
Конструкции фундаментов.
Неравномерная осадка здания.
Конструкция
стен.
Конструкции чердачных крыш.
Конструкции совмещенных крыш.
Современные конструкции окон.
Современные конструкции дверей.
Конструкции чердачных крыш.
Конструкции совмещенных крыш.
Современные конструкции окон.
Современные конструкции дверей.
