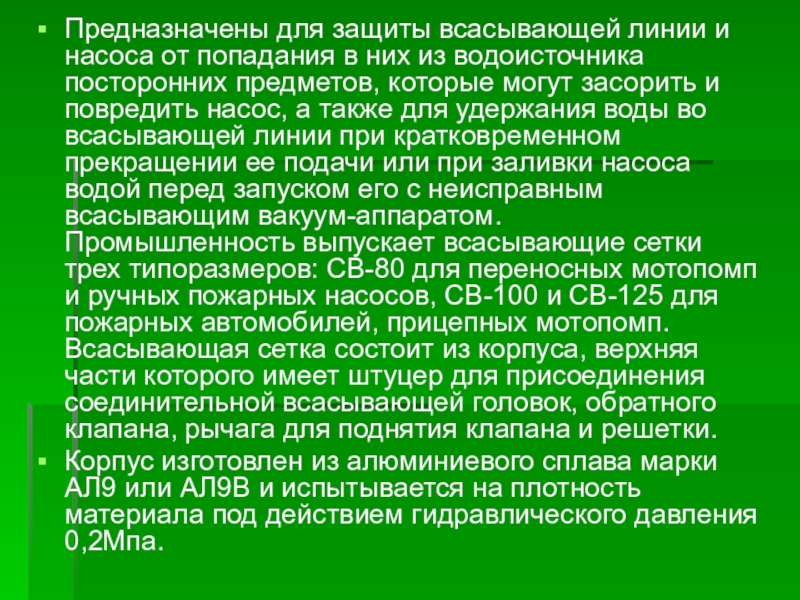

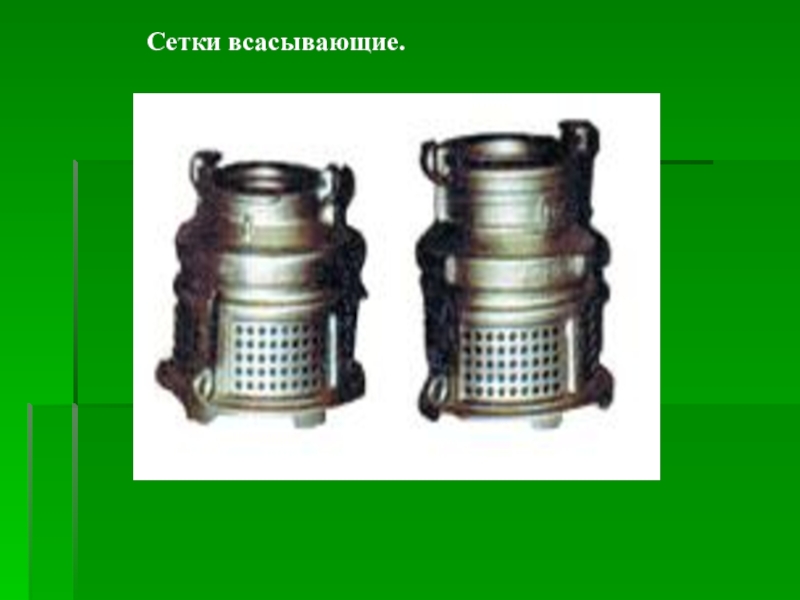

из водоисточника посторонних предметов, которые могут засорить и повредить насос, а также для удержания воды во всасывающей линии при кратковременном прекращении ее подачи или при заливки насоса водой перед запуском его с неисправным всасывающим вакуум-аппаратом. Промышленность выпускает всасывающие сетки трех типоразмеров: СВ-80 для переносных мотопомп и ручных пожарных насосов, СВ-100 и СВ-125 для пожарных автомобилей, прицепных мотопомп. Всасывающая сетка состоит из корпуса, верхняя части которого имеет штуцер для присоединения соединительной всасывающей головок, обратного клапана, рычага для поднятия клапана и решетки.
Корпус изготовлен из алюминиевого сплава марки АЛ9 или АЛ9В и испытывается на плотность материала под действием гидравлического давления 0,2Мпа.

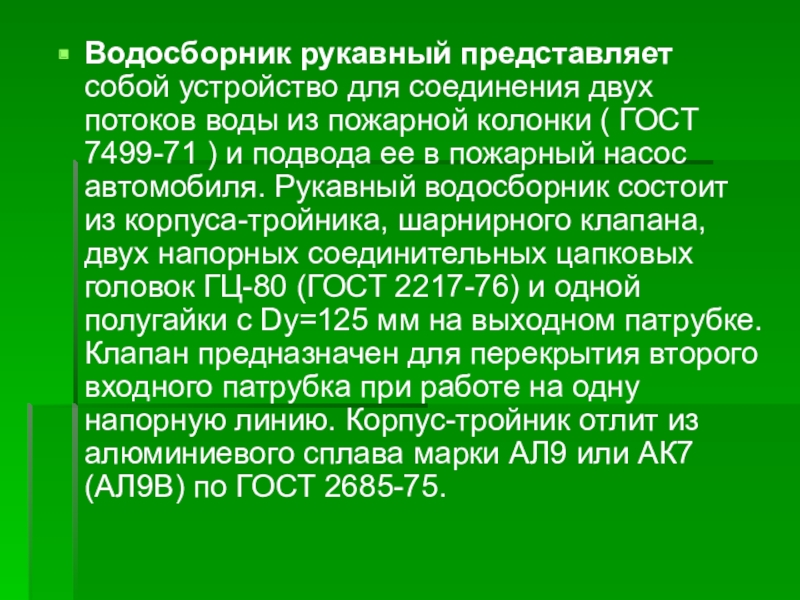

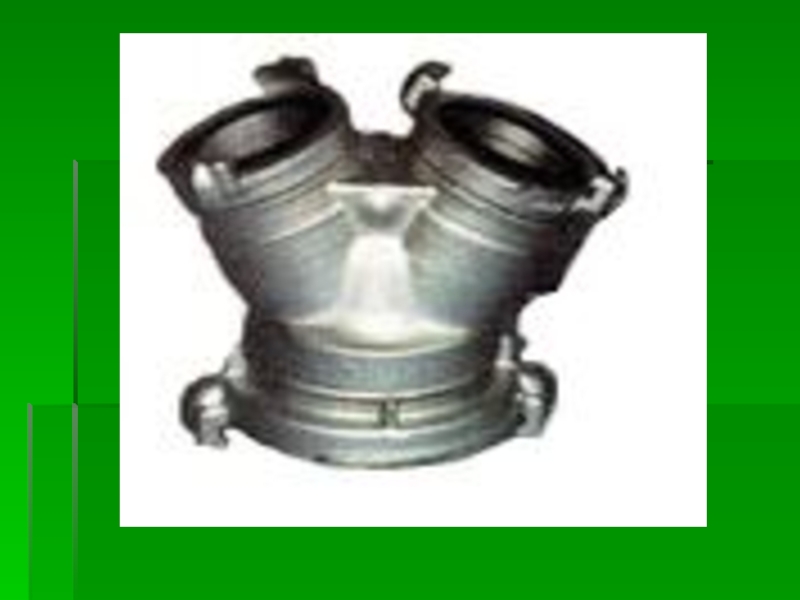

пожарной колонки ( ГОСТ 7499-71 ) и подвода ее в пожарный насос автомобиля. Рукавный водосборник состоит из корпуса-тройника, шарнирного клапана, двух напорных соединительных цапковых головок ГЦ-80 (ГОСТ 2217-76) и одной полугайки с Dу=125 мм на выходном патрубке. Клапан предназначен для перекрытия второго входного патрубка при работе на одну напорную линию. Корпус-тройник отлит из алюминиевого сплава марки АЛ9 или АК7 (АЛ9В) по ГОСТ 2685-75.

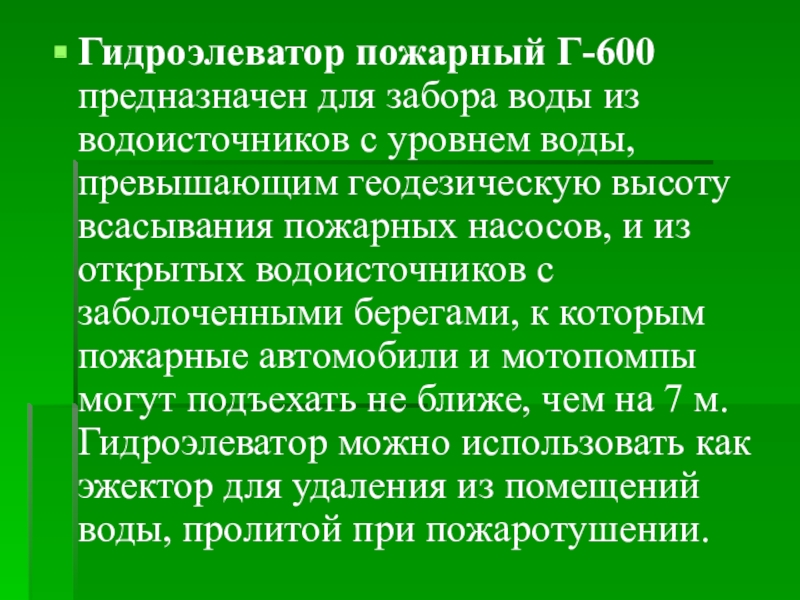

воды, превышающим геодезическую высоту всасывания пожарных насосов, и из открытых водоисточников с заболоченными берегами, к которым пожарные автомобили и мотопомпы могут подъехать не ближе, чем на 7 м. Гидроэлеватор можно использовать как эжектор для удаления из помещений воды, пролитой при пожаротушении.

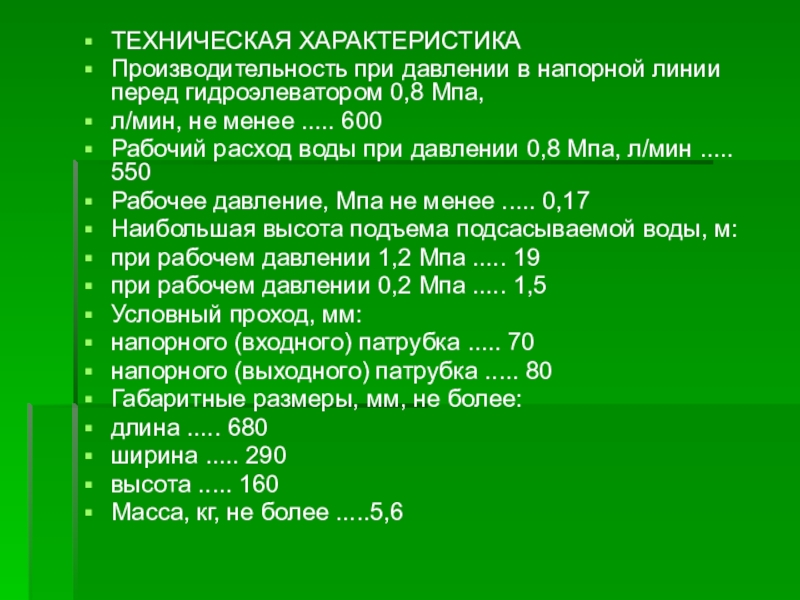

не менее ..... 600
Рабочий расход воды при давлении 0,8 Мпа, л/мин ..... 550
Рабочее давление, Мпа не менее ..... 0,17
Наибольшая высота подъема подсасываемой воды, м:
при рабочем давлении 1,2 Мпа ..... 19
при рабочем давлении 0,2 Мпа ..... 1,5
Условный проход, мм:
напорного (входного) патрубка ..... 70
напорного (выходного) патрубка ..... 80
Габаритные размеры, мм, не более:
длина ..... 680
ширина ..... 290
высота ..... 160
Масса, кг, не более .....5,6

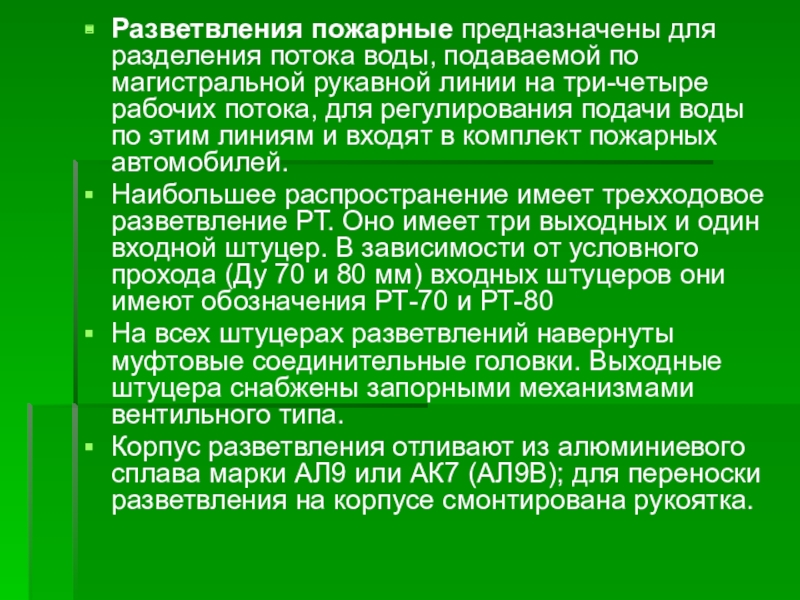

линии на три-четыре рабочих потока, для регулирования подачи воды по этим линиям и входят в комплект пожарных автомобилей.

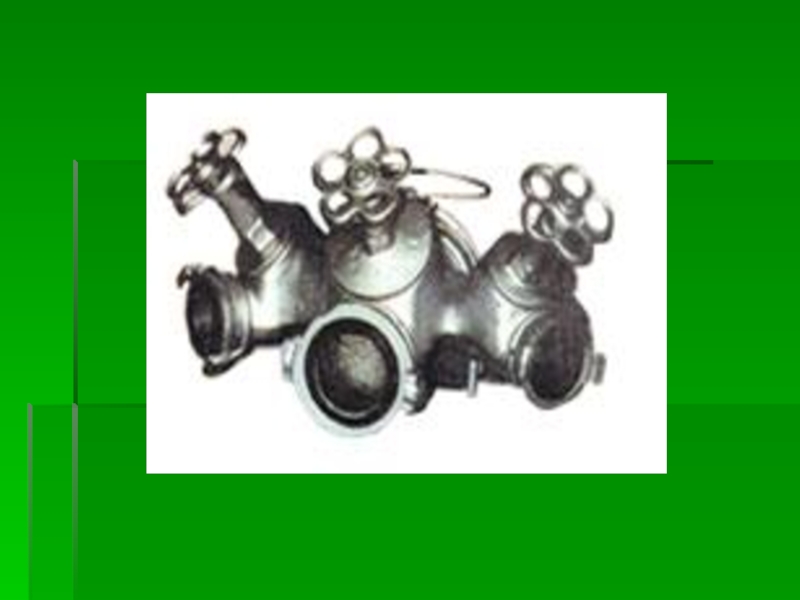

Наибольшее распространение имеет трехходовое разветвление РТ. Оно имеет три выходных и один входной штуцер. В зависимости от условного прохода (Ду 70 и 80 мм) входных штуцеров они имеют обозначения РТ-70 и РТ-80
На всех штуцерах разветвлений навернуты муфтовые соединительные головки. Выходные штуцера снабжены запорными механизмами вентильного типа.
Корпус разветвления отливают из алюминиевого сплава марки АЛ9 или АК7 (АЛ9В); для переноски разветвления на корпусе смонтирована рукоятка.

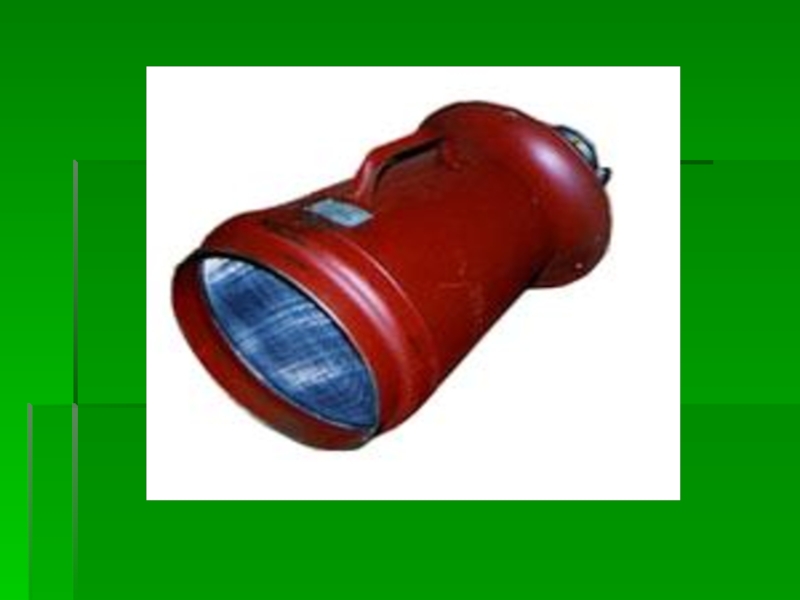

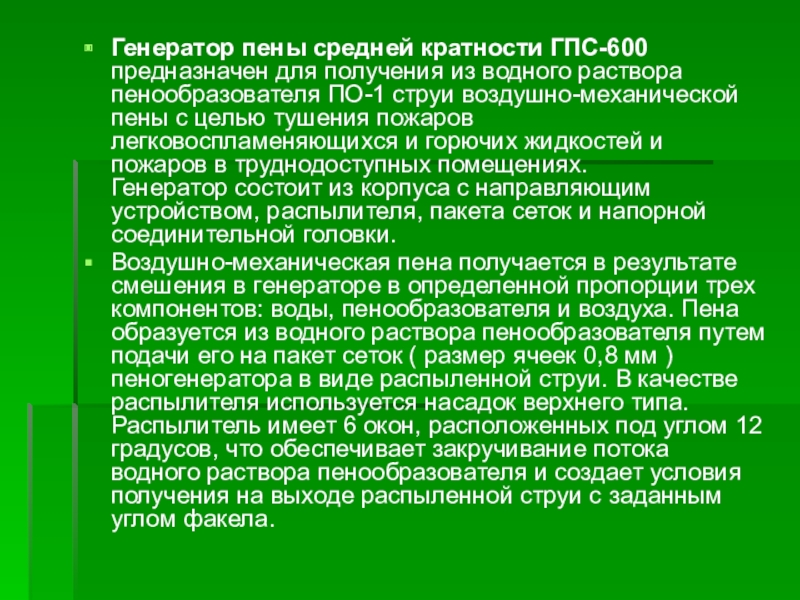

пенообразователя ПО-1 струи воздушно-механической пены с целью тушения пожаров легковоспламеняющихся и горючих жидкостей и пожаров в труднодоступных помещениях. Генератор состоит из корпуса с направляющим устройством, распылителя, пакета сеток и напорной соединительной головки.
Воздушно-механическая пена получается в результате смешения в генераторе в определенной пропорции трех компонентов: воды, пенообразователя и воздуха. Пена образуется из водного раствора пенообразователя путем подачи его на пакет сеток ( размер ячеек 0,8 мм ) пеногенератора в виде распыленной струи. В качестве распылителя используется насадок верхнего типа. Распылитель имеет 6 окон, расположенных под углом 12 градусов, что обеспечивает закручивание потока водного раствора пенообразователя и создает условия получения на выходе распыленной струи с заданным углом факела.

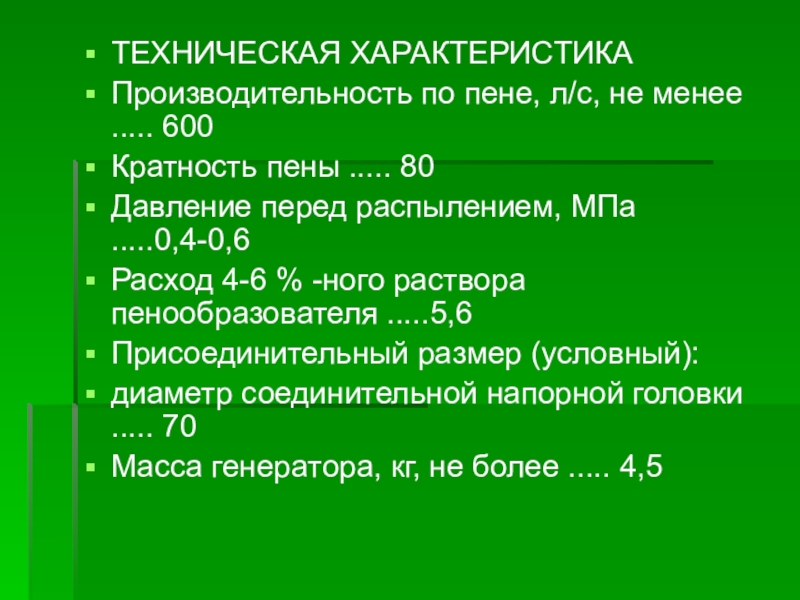

80
Давление перед распылением, МПа .....0,4-0,6
Расход 4-6 % -ного раствора пенообразователя .....5,6
Присоединительный размер (условный):
диаметр соединительной напорной головки ..... 70
Масса генератора, кг, не более ..... 4,5

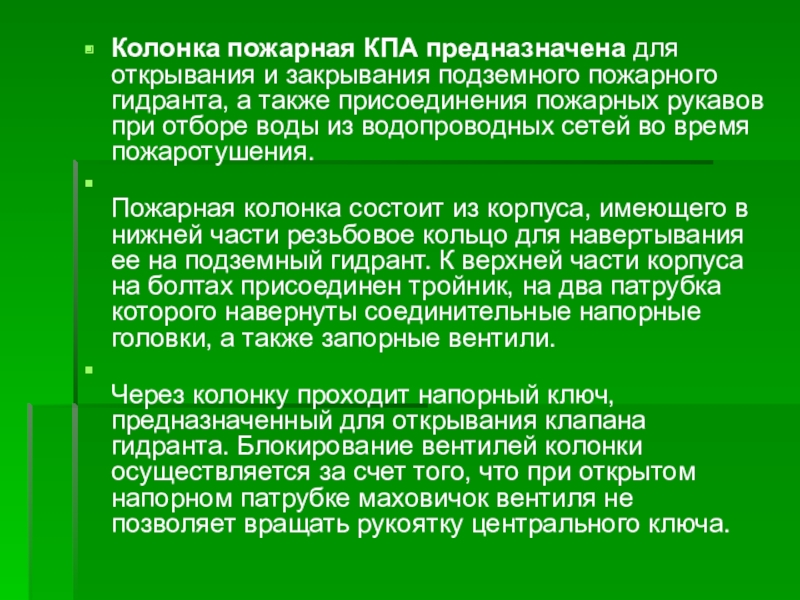

а также присоединения пожарных рукавов при отборе воды из водопроводных сетей во время пожаротушения.

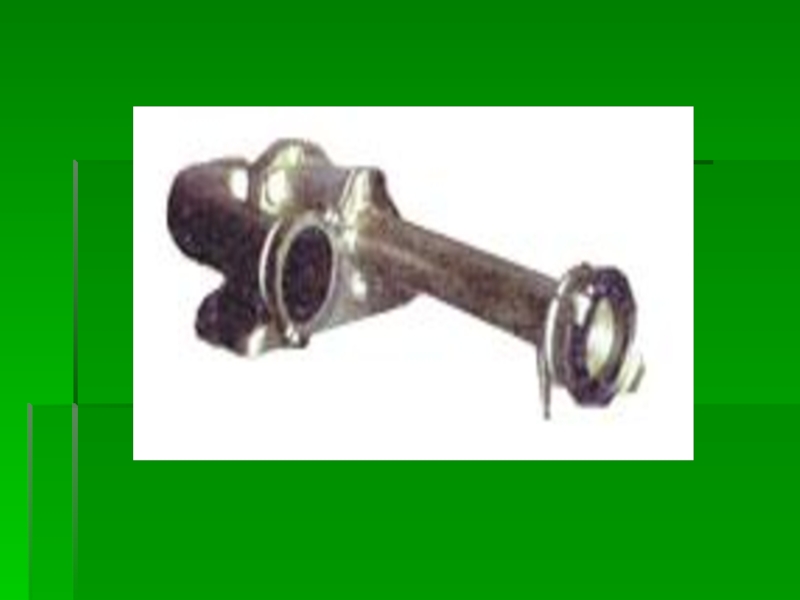

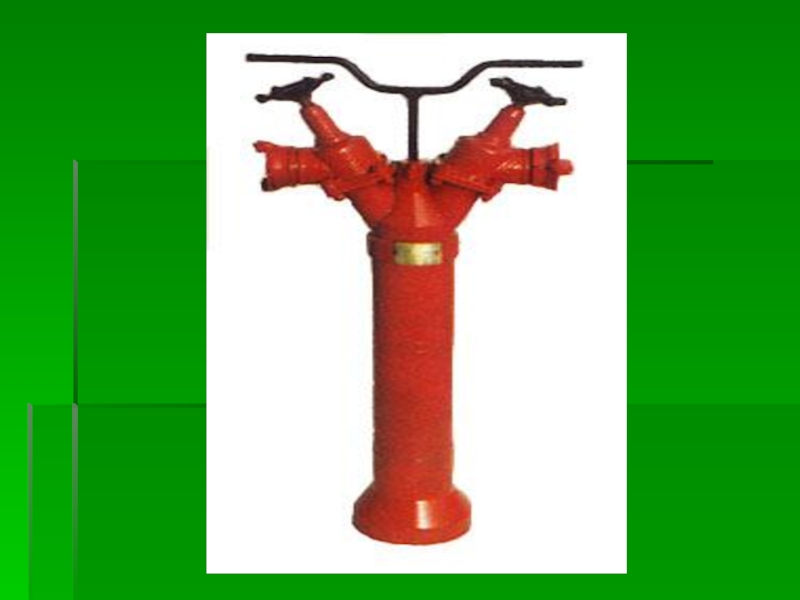

Пожарная колонка состоит из корпуса, имеющего в нижней части резьбовое кольцо для навертывания ее на подземный гидрант. К верхней части корпуса на болтах присоединен тройник, на два патрубка которого навернуты соединительные напорные головки, а также запорные вентили.
Через колонку проходит напорный ключ, предназначенный для открывания клапана гидранта. Блокирование вентилей колонки осуществляется за счет того, что при открытом напорном патрубке маховичок вентиля не позволяет вращать рукоятку центрального ключа.

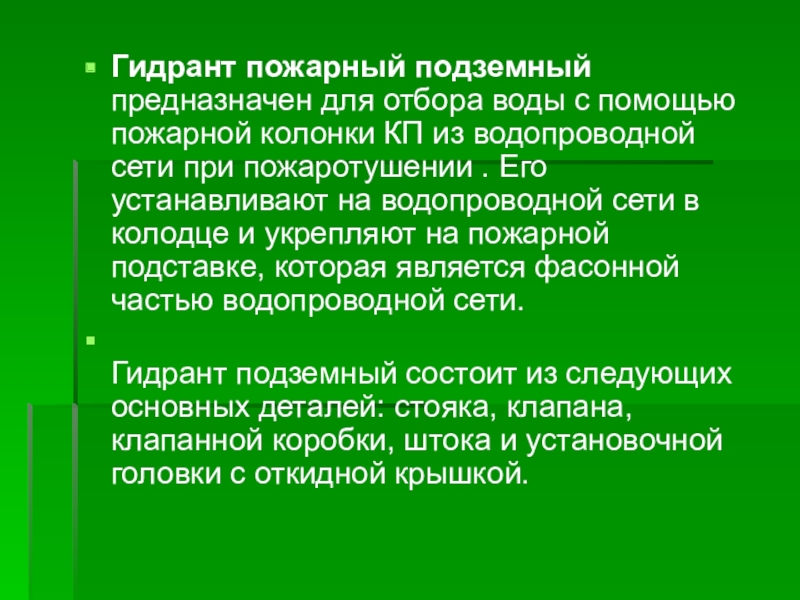

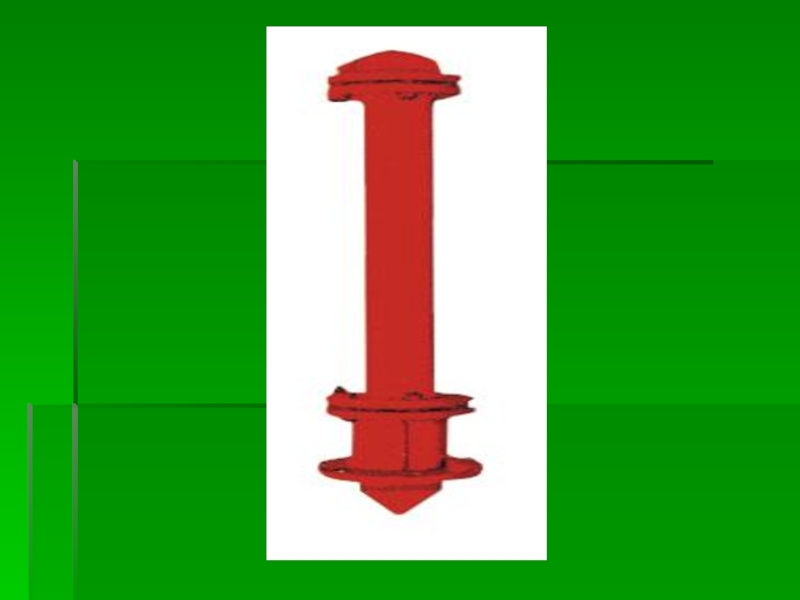

КП из водопроводной сети при пожаротушении . Его устанавливают на водопроводной сети в колодце и укрепляют на пожарной подставке, которая является фасонной частью водопроводной сети.
Гидрант подземный состоит из следующих основных деталей: стояка, клапана, клапанной коробки, штока и установочной головки с откидной крышкой.

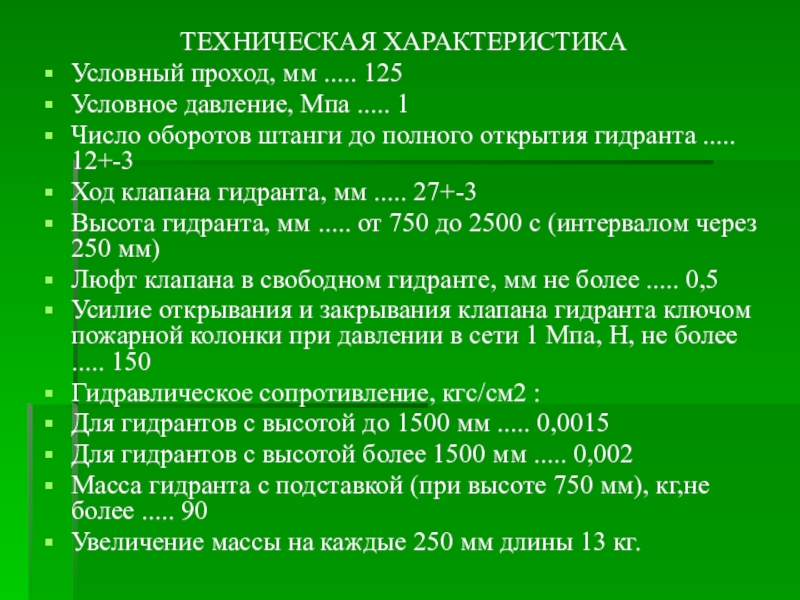

штанги до полного открытия гидранта ..... 12+-3
Ход клапана гидранта, мм ..... 27+-3
Высота гидранта, мм ..... от 750 до 2500 с (интервалом через 250 мм)
Люфт клапана в свободном гидранте, мм не более ..... 0,5
Усилие открывания и закрывания клапана гидранта ключом пожарной колонки при давлении в сети 1 Мпа, Н, не более ..... 150
Гидравлическое сопротивление, кгс/см2 :
Для гидрантов с высотой до 1500 мм ..... 0,0015
Для гидрантов с высотой более 1500 мм ..... 0,002
Масса гидранта с подставкой (при высоте 750 мм), кг,не более ..... 90
Увеличение массы на каждые 250 мм длины 13 кг.

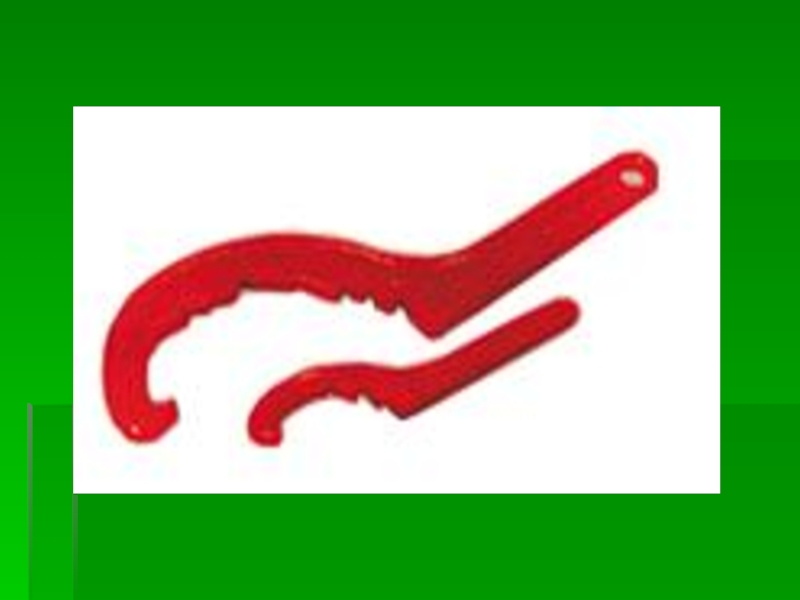

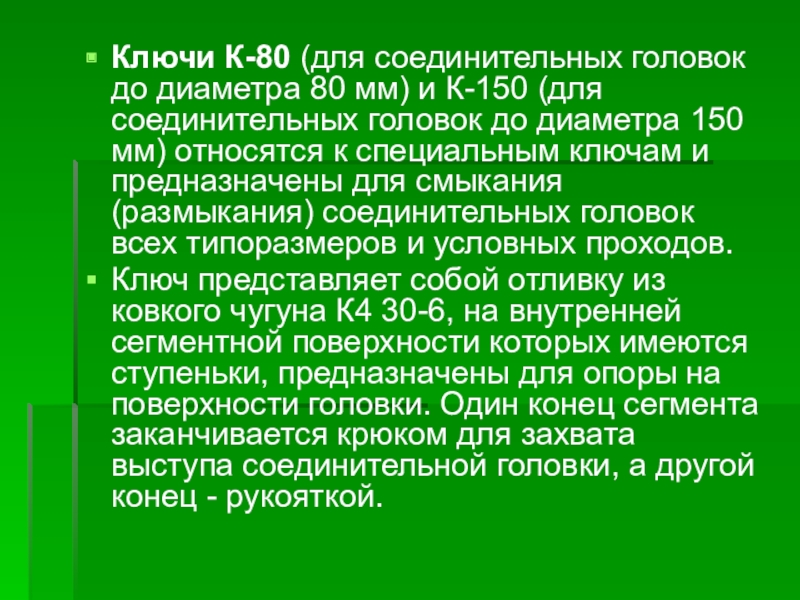

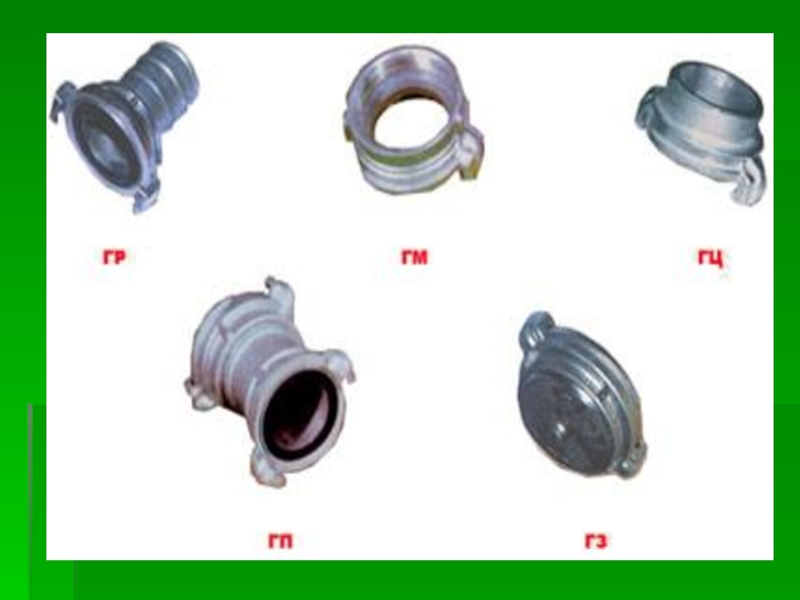

(для соединительных головок до диаметра 150 мм) относятся к специальным ключам и предназначены для смыкания (размыкания) соединительных головок всех типоразмеров и условных проходов.
Ключ представляет собой отливку из ковкого чугуна К4 30-6, на внутренней сегментной поверхности которых имеются ступеньки, предназначены для опоры на поверхности головки. Один конец сегмента заканчивается крюком для захвата выступа соединительной головки, а другой конец - рукояткой.

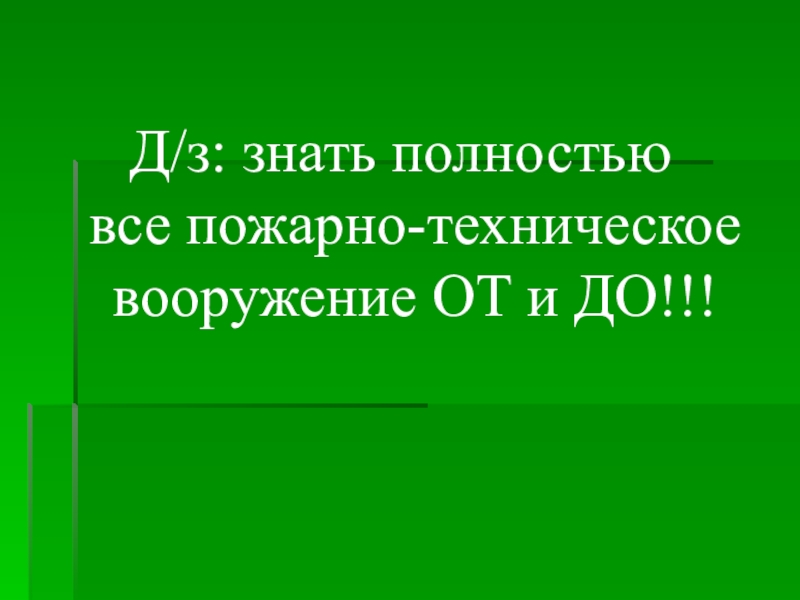

все пожарно-техническое вооружение ОТ и ДО!!!
