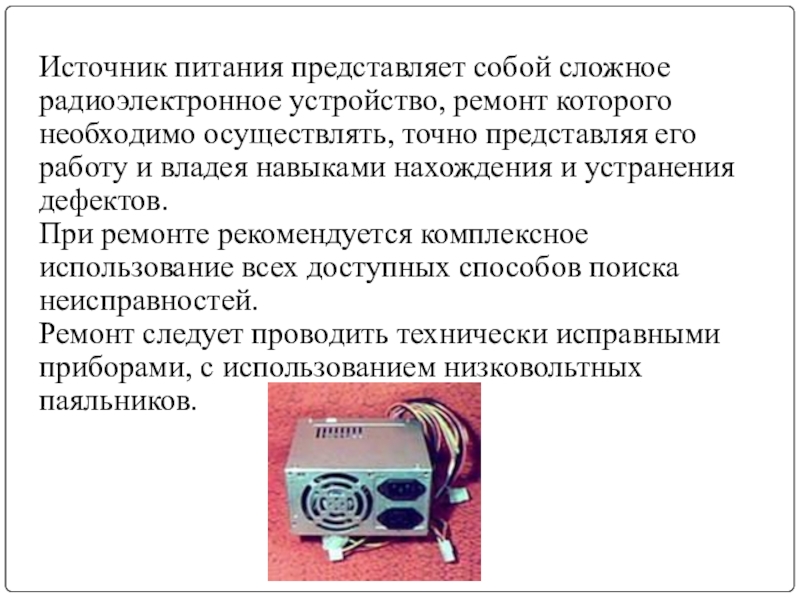

точно представляя его работу и владея навыками нахождения и устранения дефектов.
При ремонте рекомендуется комплексное использование всех доступных способов поиска неисправностей.
Ремонт следует проводить технически исправными приборами, с использованием низковольтных паяльников.

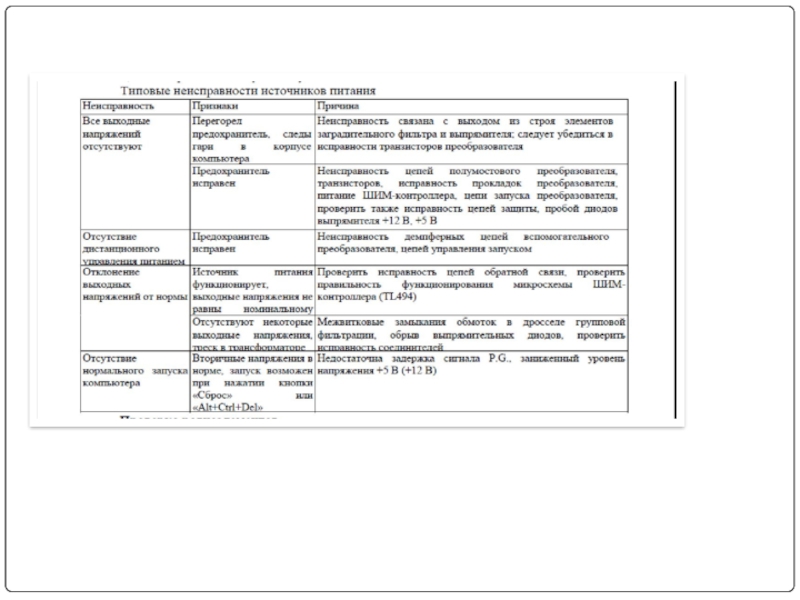

как очевидные и неочевидные.

К очевидным относятся: компьютер вообще не работает, появление дыма, сгорает предохранитель на распределительном щите.
Неочевидные с целью исключения ошибок определения неисправного элемента требуют дополнительного диагностирования системы, тем не менее, они могут быть связаны с работоспособностью источника:
♦ любые ошибки и зависания при включении питания;
♦ спонтанная перезагрузка и периодические зависания во время обычной работы;
♦ хаотические ошибки четности и другие ошибки памяти;
♦ одновременная остановка жесткого диска и вентилятора (нет +12 В), перегрев компьютера из-за выхода из строя вентилятора;
♦ перезапуск компьютера при малейшем снижении напряжения сети;
♦ удары электрическим током во время прикосновения к корпусу компьютера или к разъемам;
♦ небольшие статические разряды, нарушающие работу сети.
Особое внимание следует обращать на цепь формирования сигнала «Питание в норме», ранняя подача этого сигнала может приводить к искажениям CMOS-памяти.

метод позволяет, используя органы чувств человека (зрение, слух, осязание, обоняние), отыскать место нахождения дефекта со следующими признаками;
• сгоревший радиоэлемент, некачественная пайка, трещина в печатном проводнике, дым. искрение и т.д;
• разнообразные звуковые эффекты (писк, "цыкание" и т.д). источником которых является импульсный трансформатор ИБП;
• перегрев радиоэлементов;
• запах сгоревших радиоэлементов
Метод измерений
Метод основан на использовании измерительных приборов при поиске дефектов, вольтметра, омметра, осциллографа.
Метод замены
Метод основан на замене сомнительного радиоэлемента на заведомо исправный.

пробое) или перемыкании выводов (при возможном обрыве) сомнительных элементов.
Метод воздействия
Метод основан на анализе реакции схемы на различные манипуляции, производимые техником:
• изменение положений движков установочных переменных резисторов (если они имеются);
• перемыкание выводов транзисторов в цепях постоянного тока (эмиттер с базой, эмиттер с коллектором);
• изменение напряжения питающей сети (с контролем по осциллографу работы схемы ШИМ);
• поднесение жала горячего паяльника к корпусу сомнительного радиоэлемента

ремонта (в последнем случае прогон должен составлять не менее 4 часов).

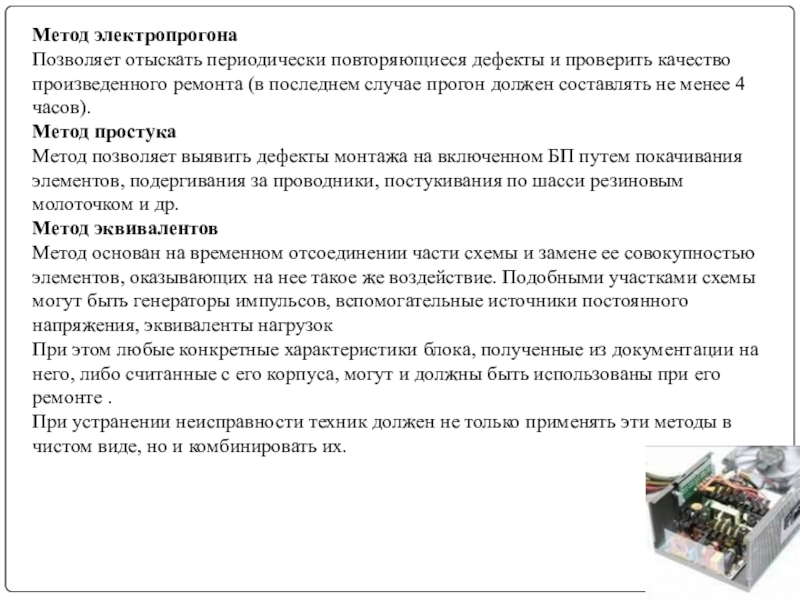

Метод простука
Метод позволяет выявить дефекты монтажа на включенном БП путем покачивания элементов, подергивания за проводники, постукивания по шасси резиновым молоточком и др.
Метод эквивалентов
Метод основан на временном отсоединении части схемы и замене ее совокупностью элементов, оказывающих на нее такое же воздействие. Подобными участками схемы могут быть генераторы импульсов, вспомогательные источники постоянного напряжения, эквиваленты нагрузок
При этом любые конкретные характеристики блока, полученные из документации на него, либо считанные с его корпуса, могут и должны быть использованы при его ремонте .

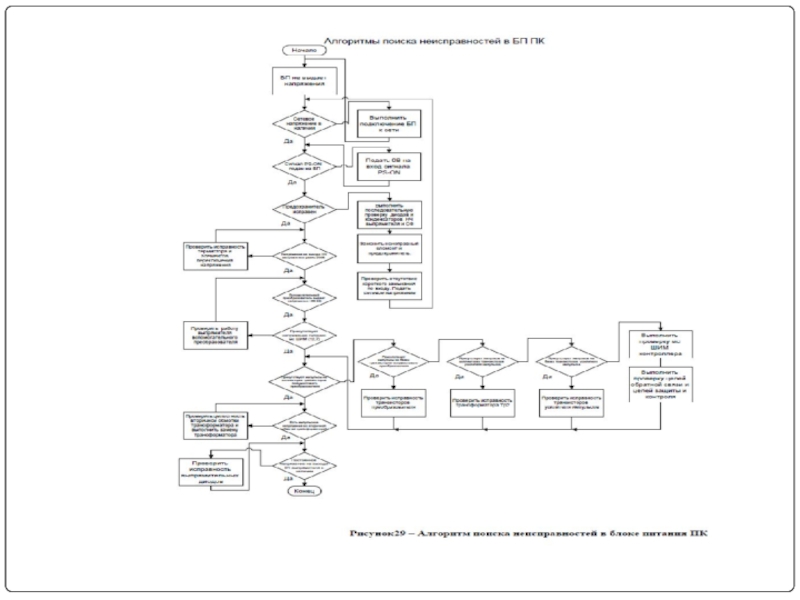

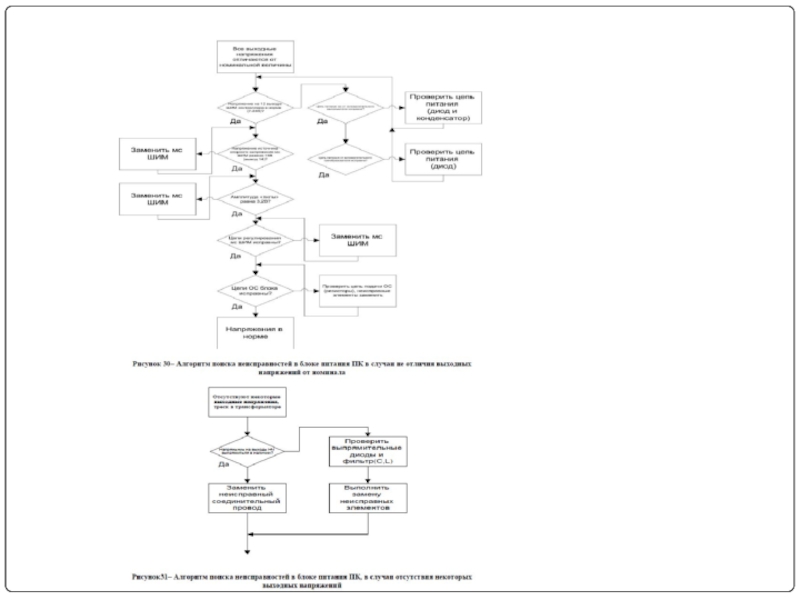

При устранении неисправности техник должен не только применять эти методы в чистом виде, но и комбинировать их.

являются:

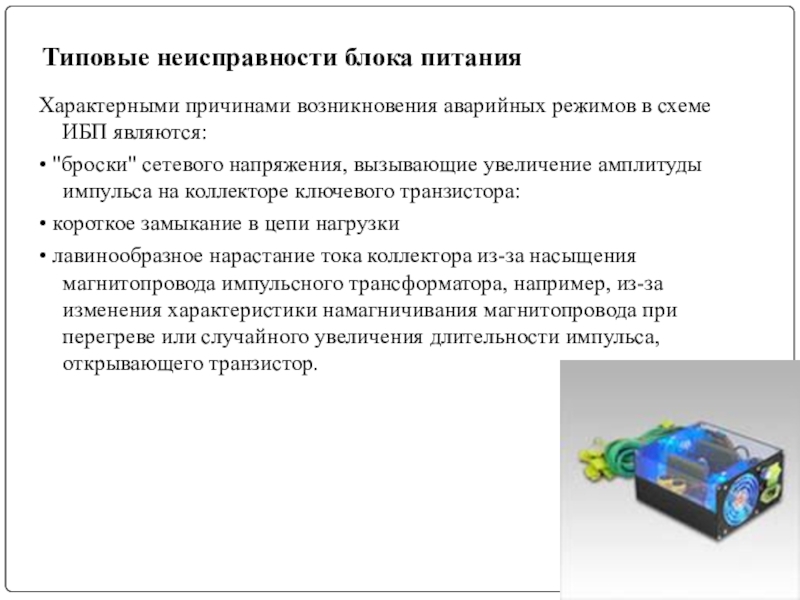

• "броски" сетевого напряжения, вызывающие увеличение амплитуды импульса на коллекторе ключевого транзистора:
• короткое замыкание в цепи нагрузки
• лавинообразное нарастание тока коллектора из-за насыщения магнитопровода импульсного трансформатора, например, из-за изменения характеристики намагничивания магнитопровода при перегреве или случайного увеличения длительности импульса, открывающего транзистор.

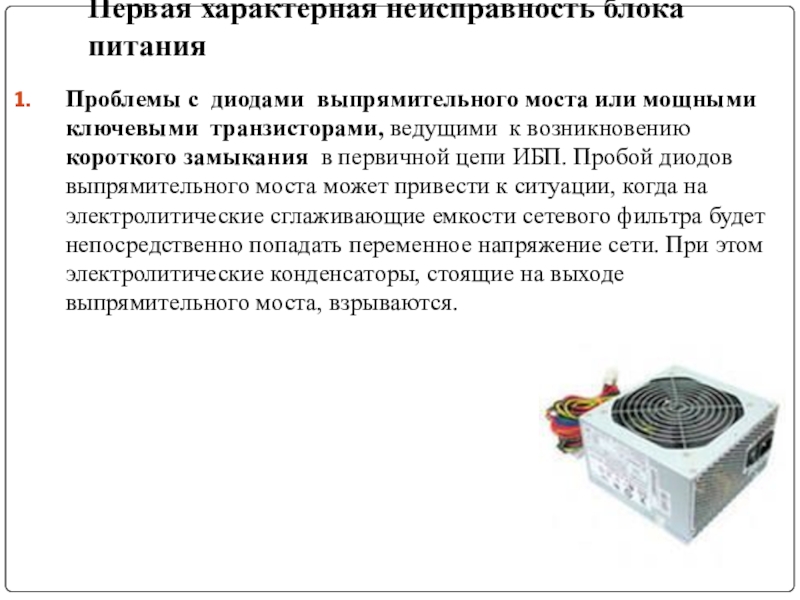

мощными ключевыми транзисторами, ведущими к возникновению короткого замыкания в первичной цепи ИБП. Пробой диодов выпрямительного моста может привести к ситуации, когда на электролитические сглаживающие емкости сетевого фильтра будет непосредственно попадать переменное напряжение сети. При этом электролитические конденсаторы, стоящие на выходе выпрямительного моста, взрываются.

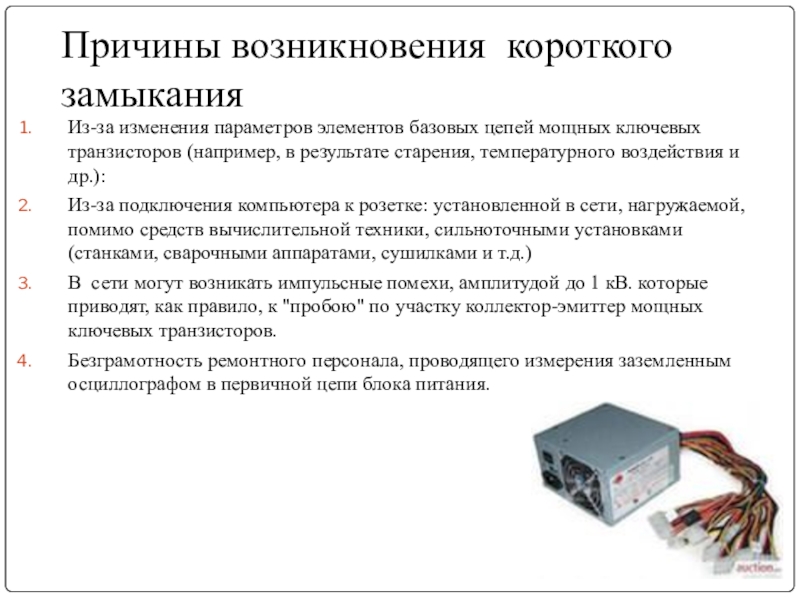

транзисторов (например, в результате старения, температурного воздействия и др.):
Из-за подключения компьютера к розетке: установленной в сети, нагружаемой, помимо средств вычислительной техники, сильноточными установками (станками, сварочными аппаратами, сушилками и т.д.)
В сети могут возникать импульсные помехи, амплитудой до 1 кВ. которые приводят, как правило, к "пробою" по участку коллектор-эмиттер мощных ключевых транзисторов.
Безграмотность ремонтного персонала, проводящего измерения заземленным осциллографом в первичной цепи блока питания.

(со взрывом) токоограничивающий терморезистор с отрицательным ТКС. Это происходит после замены сгоревшего предохранителя и повторного включения в сеть, если осталась не устраненной основная причина КЗ. Поскольку достать данные резисторы иногда бывает трудно, специалисты, проводящие ремонт БП порой просто устанавливают коротко замыкающую перемычку на то место, где должен стоять терморезистор. Тем самым снимается токовая защита диодов выпрямительного моста, и БП весьма скоро вновь выйдет из строя. При замене мощных ключевых транзисторов лучше всего использовать транзисторы того же типа и той же фирмы-изготовителя. В противном случае установка транзисторов другого типа может привести либо к выходу их из строя, либо к несрабатыванию схемы пуска ИБП (в случае использования более мощных, чем стояли в схеме ранее транзисторов).

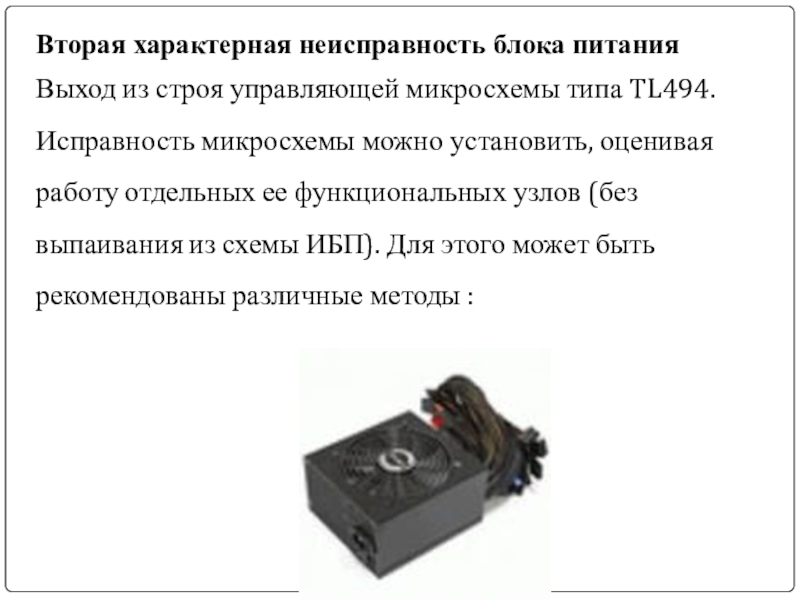

Исправность микросхемы можно установить, оценивая работу отдельных ее функциональных узлов (без выпаивания из схемы ИБП). Для этого может быть рекомендованы различные методы :

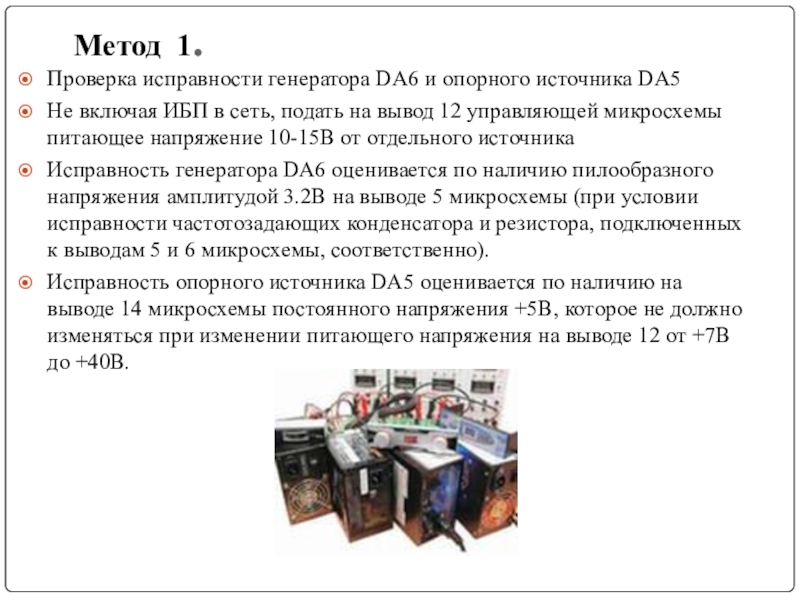

ИБП в сеть, подать на вывод 12 управляющей микросхемы питающее напряжение 10-15В от отдельного источника
Исправность генератора DА6 оценивается по наличию пилообразного напряжения амплитудой 3.2В на выводе 5 микросхемы (при условии исправности частотозадающих конденсатора и резистора, подключенных к выводам 5 и 6 микросхемы, соответственно).
Исправность опорного источника DA5 оценивается по наличию на выводе 14 микросхемы постоянного напряжения +5В, которое не должно изменяться при изменении питающего напряжения на выводе 12 от +7В до +40В.

на вывод 12 управляющей микросхемы питающее напряжение 10-15В от отдельного источника

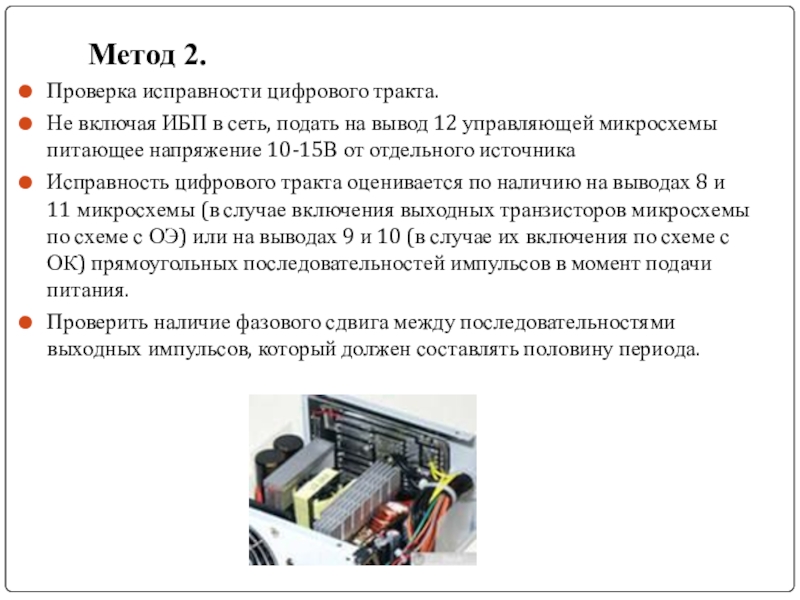

Исправность цифрового тракта оценивается по наличию на выводах 8 и 11 микросхемы (в случае включения выходных транзисторов микросхемы по схеме с ОЭ) или на выводах 9 и 10 (в случае их включения по схеме с ОК) прямоугольных последовательностей импульсов в момент подачи питания.
Проверить наличие фазового сдвига между последовательностями выходных импульсов, который должен составлять половину периода.

сеть, подать на вывод 12 управляющей микросхемы питающее напряжение 10-15В от отдельного источника.

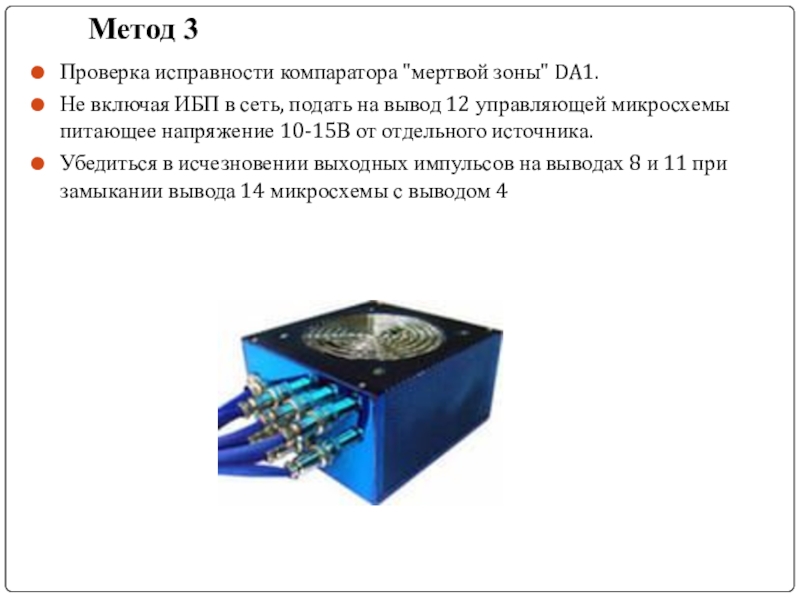

Убедиться в исчезновении выходных импульсов на выводах 8 и 11 при замыкании вывода 14 микросхемы с выводом 4

подать на вывод 12 управляющей микросхемы питающее напряжение 10-15В от отдельного источника

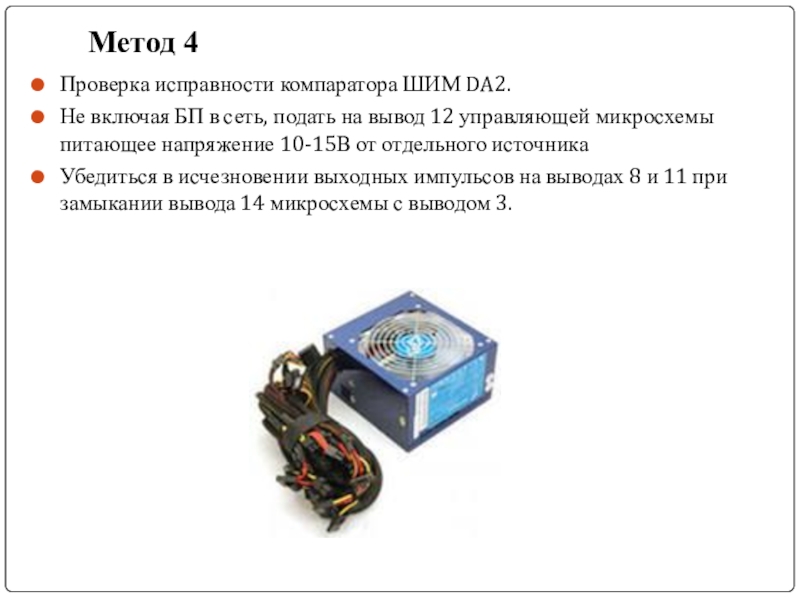

Убедиться в исчезновении выходных импульсов на выводах 8 и 11 при замыкании вывода 14 микросхемы с выводом 3.

подать на вывод 12 управляющей микросхемы питающее напряжение 10-158 от отдельного источника.

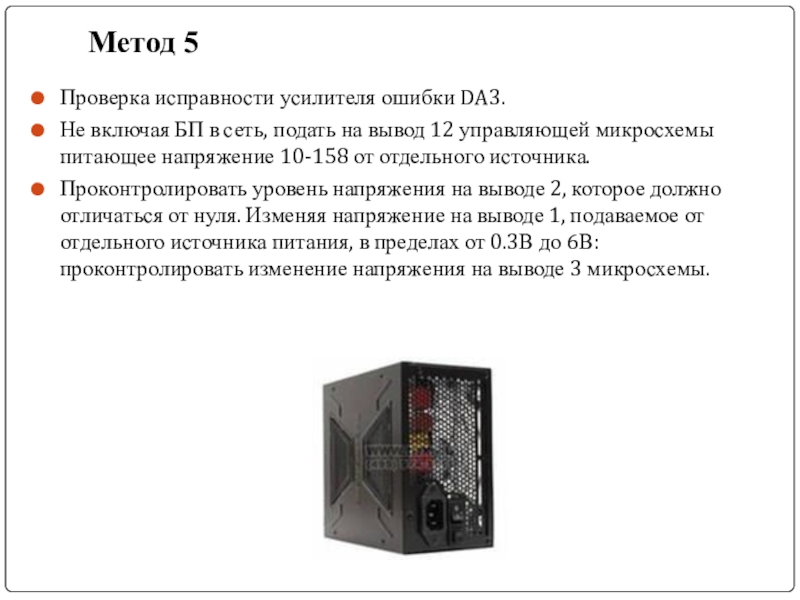

Проконтролировать уровень напряжения на выводе 2, которое должно отличаться от нуля. Изменяя напряжение на выводе 1, подаваемое от отдельного источника питания, в пределах от 0.3В до 6В: проконтролировать изменение напряжения на выводе 3 микросхемы.

сеть, подать на вывод 12 управляющей микросхемы питающее напряжение 10-15В от отдельного источника.
Проконтролировать уровень напряжения на выводе 3. предварительно выставив усилитель DA3 в состояние "жесткого 0" на выходе. Для этого напряжение на выводе 2 должно превышать напряжение на выводе 1. Проконтролировать появление напряжения на выводе 3 при превышении потенциалом, подаваемым на вывод 16, потенциала, приложенного к выводу 15.

цепях ИБП (пробой или уменьшение обратного сопротивления диода). Необходим правильный выбор заменяемого диода по току, граничной частоте переключения и обратному напряжению" В канале выработки +5В стоят диоды Шоттки. а в остальных каналах - обычные кремниевые диоды.
Необходимо обеспечивать хороший теплоотвод для выпрямительных диодов в каналах выработки +5В и +12В. При контроле выпрямительных диодов желательно выпаивать их из схемы, т.к. как правило, параллельно им подключены многочисленные элементы, и контроль диодов без выпаивания их из схемы в этом случае становится некорректным
