ГАЗОВАЯ СВАРКА

Преподаватель спецдисциплин А.Л Пацукова .
2020г.

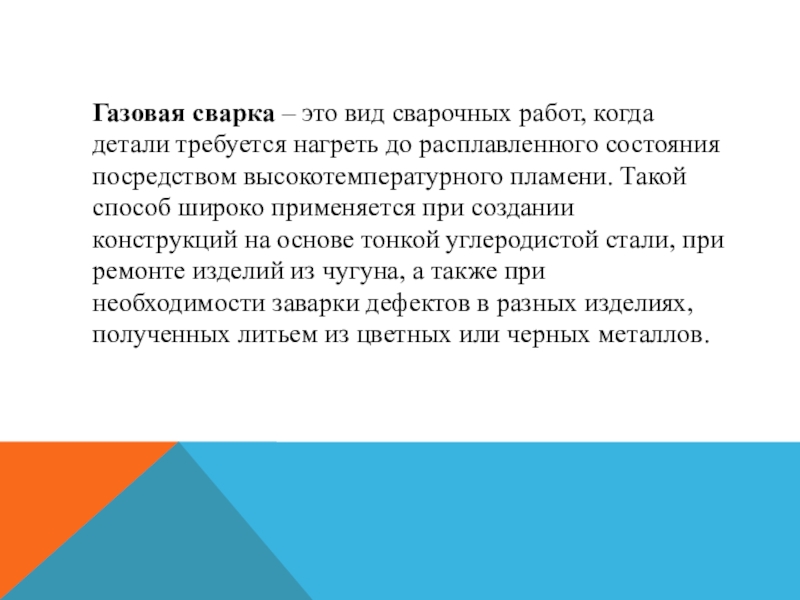

до расплавленного состояния посредством высокотемпературного пламени. Такой способ широко применяется при создании конструкций на основе тонкой углеродистой стали, при ремонте изделий из чугуна, а также при необходимости заварки дефектов в разных изделиях, полученных литьем из цветных или черных металлов.

Простоту оборудования, на основе которого выполняется газовая сварка.

С другой стороны, этот процесс не отличается высокой производительностью. Сварка выполняется только вручную, а механические и эксплуатационные свойства готовых изделий не всегда высокого качества.

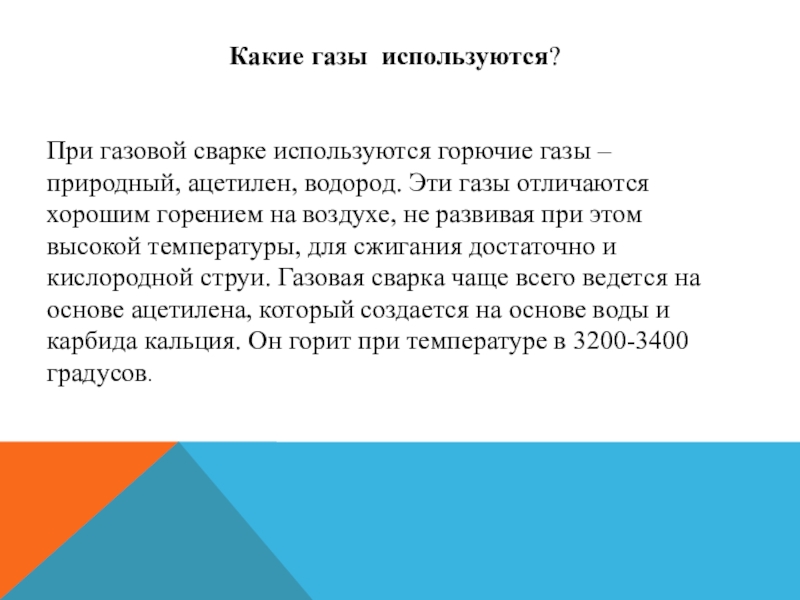

Эти газы отличаются хорошим горением на воздухе, не развивая при этом высокой температуры, для сжигания достаточно и кислородной струи. Газовая сварка чаще всего ведется на основе ацетилена, который создается на основе воды и карбида кальция. Он горит при температуре в 3200-3400 градусов.

выполняется газовая сварка.
С другой стороны, этот процесс не отличается высокой производительностью. Сварка выполняется только вручную, а механические и эксплуатационные свойства готовых изделий не всегда высокого качества.

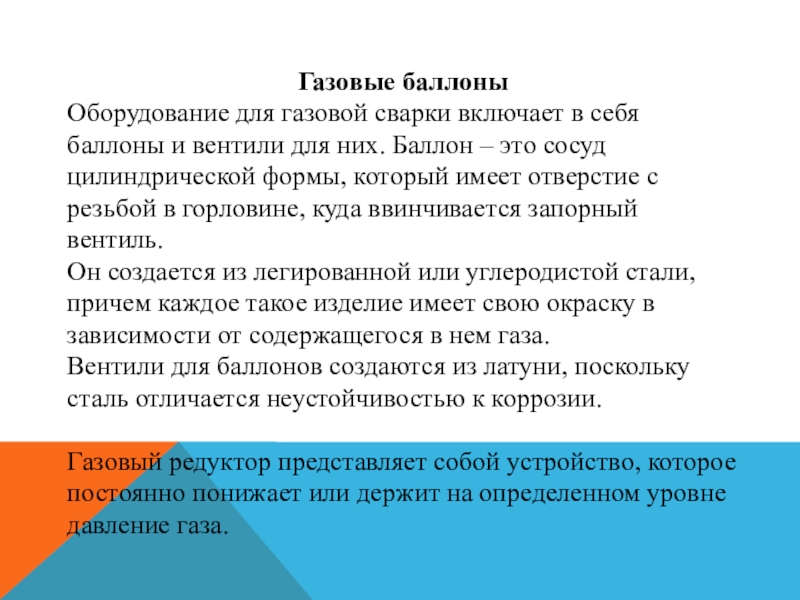

для них. Баллон – это сосуд цилиндрической формы, который имеет отверстие с резьбой в горловине, куда ввинчивается запорный вентиль.
Он создается из легированной или углеродистой стали, причем каждое такое изделие имеет свою окраску в зависимости от содержащегося в нем газа.
Вентили для баллонов создаются из латуни, поскольку сталь отличается неустойчивостью к коррозии.

Газовый редуктор представляет собой устройство, которое постоянно понижает или держит на определенном уровне давление газа.

в голубой или синий цвет. Чтобы обеспечивалась нормальная работа, кислород должен поступать в горелку равномерно и при небольшом давлении. Именно для этих целей на баллонах есть редуктор – он регулирует подачу газа. В таком случае к горелке подводятся рукава для газовой сварки – ацетиленовый и кислородный. Кислород подается в центральный канал, где струя больше разряжается, засасывает ацетилен, который попадает в горелку под небольшим давлением. Газы смешиваются в камере, после чего выходят наружу из наконечника.

и безинжекторные.

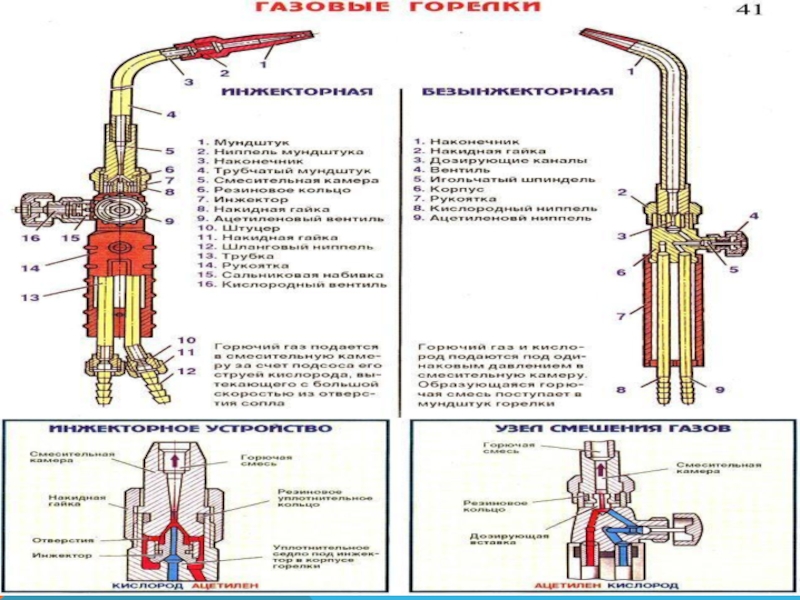

Отличаются они наличием (отсутствием) инжектора. Заметим, что наличие в конструкции горелки этого элемента определяет величину давления газа, допустимого для использования. Так, инжекторные горелки применяются для низкого и среднего давления, тогда как безинжекторные используются для горючего газа с высоким давлением.

осуществляется путем впрыскивания горючего газа (который имеет низкое либо среднее давление) и кислорода, который подается из баллона в горелку под давлением равным 0,5-4 кгс/см2.
Процесс происходит следующим образом: кислород, проходя через осевой канал инжектора, направляется в смесительную камеру на довольно большой скорости. В результате чего происходит разрежение в канале, через который проходит горючий газ или пары жидкого горючего. Этот процесс заставляет горючее поступать также в смесительную камеру, только проходит он не по осевому каналу, а за пределами инжектора. Смесь, что образовывается в камере инструмента, подается через мундштук и воспламеняется.

принципу.

Оба газа – кислород и горючий, подаются в горелку практически под одинаковым давлением, которое должно составлять не меньше 0,5 кгс/см2. Газы смешиваются в камере, после чего направляются в наконечник горелки.

на заменителях газа или жидком горючем.

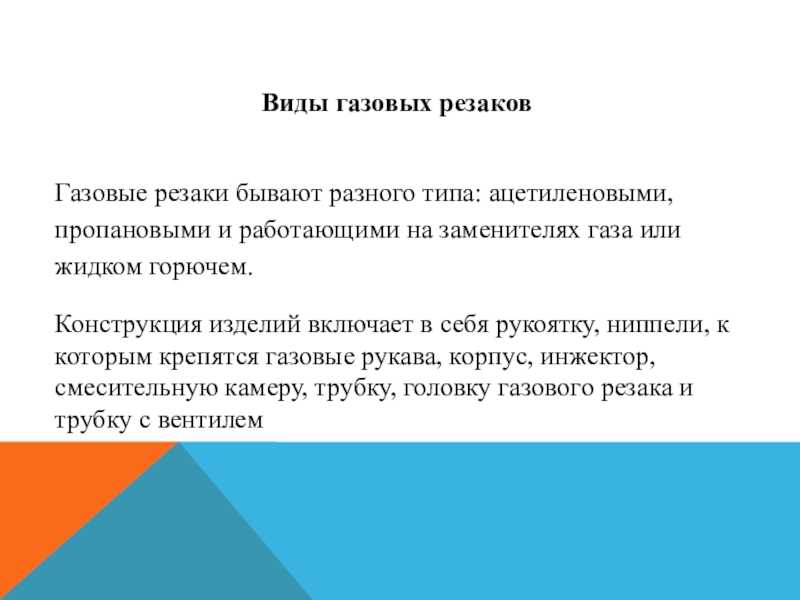

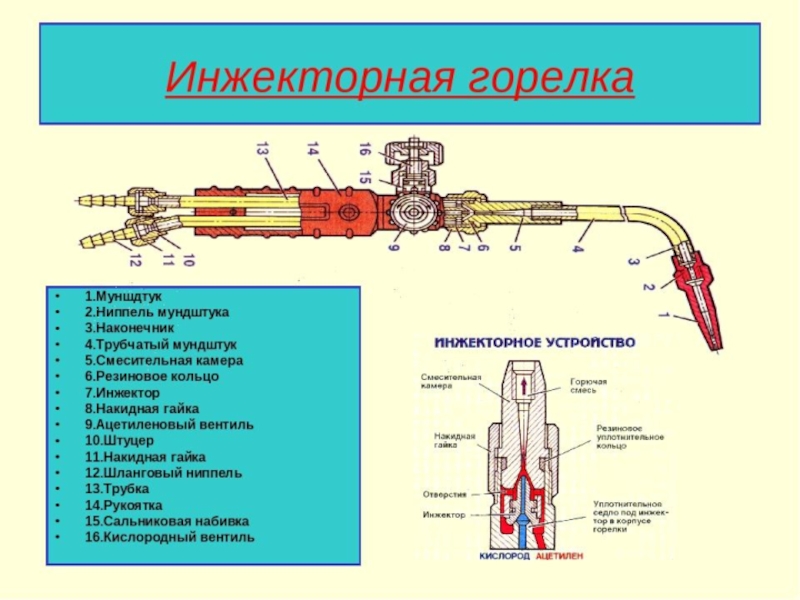

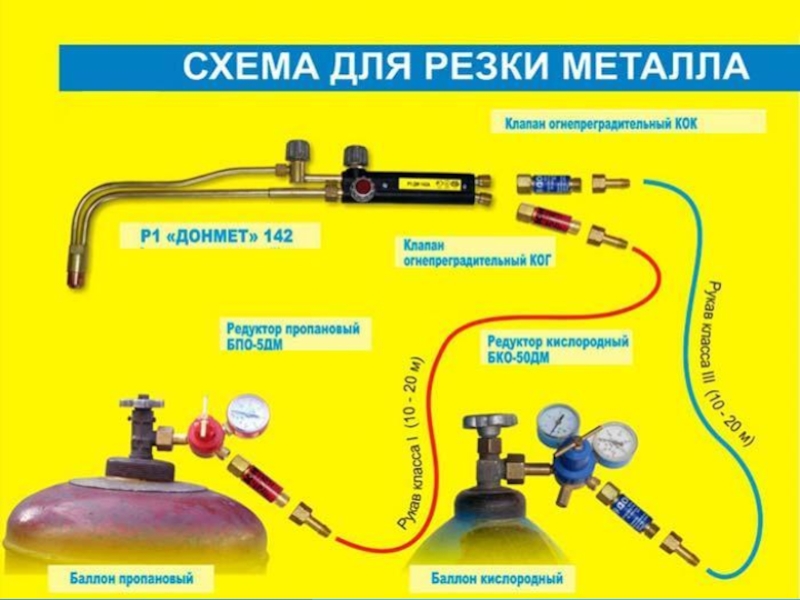

Конструкция изделий включает в себя рукоятку, ниппели, к которым крепятся газовые рукава, корпус, инжектор, смесительную камеру, трубку, головку газового резака и трубку с вентилем

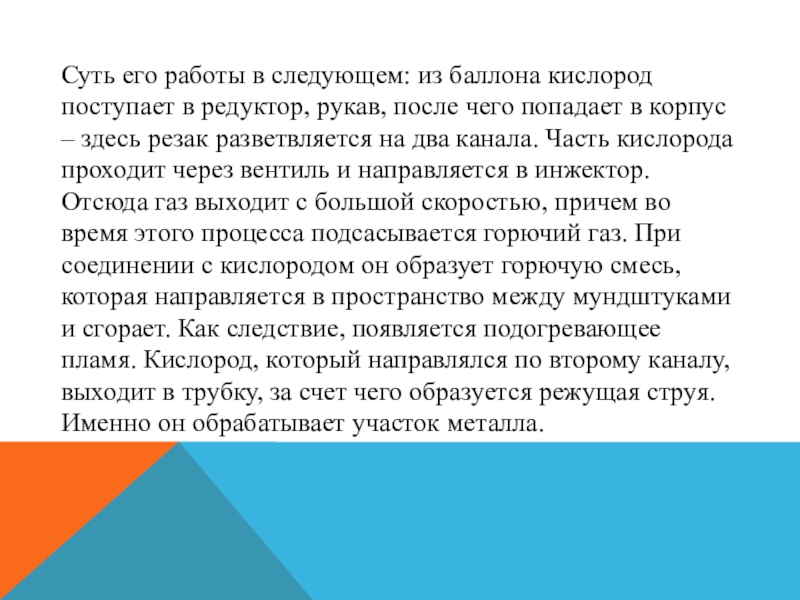

рукав, после чего попадает в корпус – здесь резак разветвляется на два канала. Часть кислорода проходит через вентиль и направляется в инжектор. Отсюда газ выходит с большой скоростью, причем во время этого процесса подсасывается горючий газ. При соединении с кислородом он образует горючую смесь, которая направляется в пространство между мундштуками и сгорает. Как следствие, появляется подогревающее пламя. Кислород, который направлялся по второму каналу, выходит в трубку, за счет чего образуется режущая струя. Именно он обрабатывает участок металла.

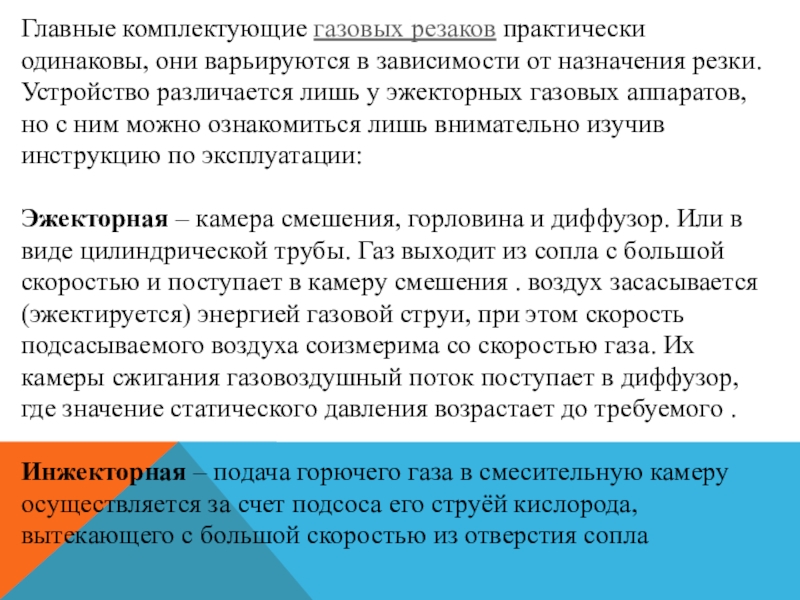

Устройство различается лишь у эжекторных газовых аппаратов, но с ним можно ознакомиться лишь внимательно изучив инструкцию по эксплуатации:

Эжекторная – камера смешения, горловина и диффузор. Или в виде цилиндрической трубы. Газ выходит из сопла с большой скоростью и поступает в камеру смешения . воздух засасывается (эжектируется) энергией газовой струи, при этом скорость подсасываемого воздуха соизмерима со скоростью газа. Их камеры сжигания газовоздушный поток поступает в диффузор, где значение статического давления возрастает до требуемого .

Инжекторная – подача горючего газа в смесительную камеру осуществляется за счет подсоса его струёй кислорода, вытекающего с большой скоростью из отверстия сопла

смажьте краны глицерином и плотно закрутите. Обезжирьте поверхность, иначе произойдет взрыв от соприкосновения жира и кислорода. Теперь приступайте к основному этапу резки:
сначала откройте кран с кислородом, потом с горючим газом;
подожгите выходящий состав смеси;
отрегулируйте струю до необходимого размера и скорости;
пройдитесь по металлической поверхности в месте разреза с целью прогрева;
открыть вентиль с кислородом, выполнить разрез;
сначала закройте подачу горючего газа, следом закройте трубу с кислородом;
остудите наконечник.

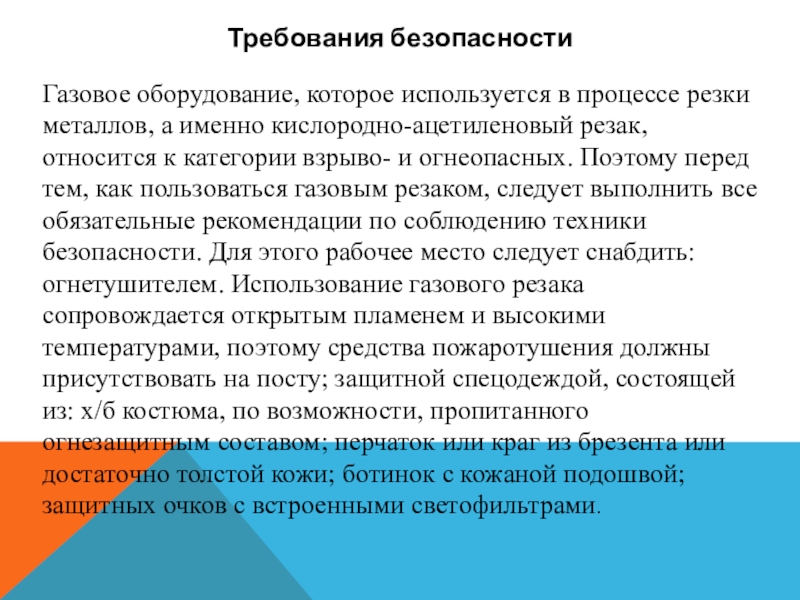

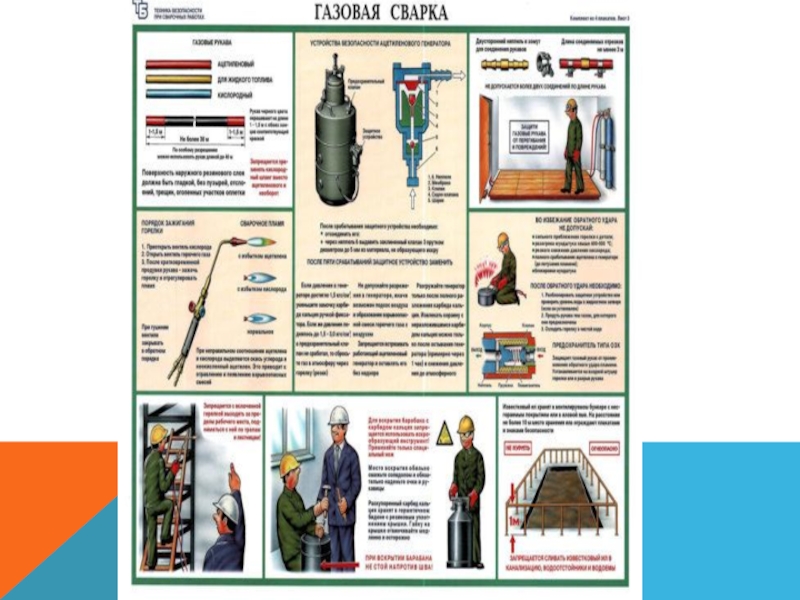

именно кислородно-ацетиленовый резак, относится к категории взрыво- и огнеопасных. Поэтому перед тем, как пользоваться газовым резаком, следует выполнить все обязательные рекомендации по соблюдению техники безопасности. Для этого рабочее место следует снабдить: огнетушителем. Использование газового резака сопровождается открытым пламенем и высокими температурами, поэтому средства пожаротушения должны присутствовать на посту; защитной спецодеждой, состоящей из: х/б костюма, по возможности, пропитанного огнезащитным составом; перчаток или краг из брезента или достаточно толстой кожи; ботинок с кожаной подошвой; защитных очков с встроенными светофильтрами.
