Слайд 1

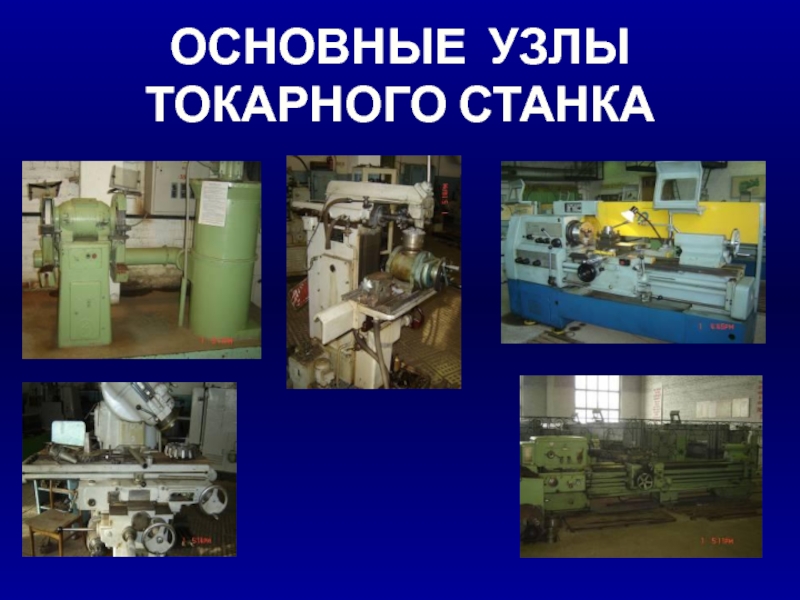

ОСНОВНЫЕ УЗЛЫ ТОКАРНОГО СТАНКА
Текст слайда:

ОСНОВНЫЕ УЗЛЫ ТОКАРНОГО СТАНКА



Слайд 2

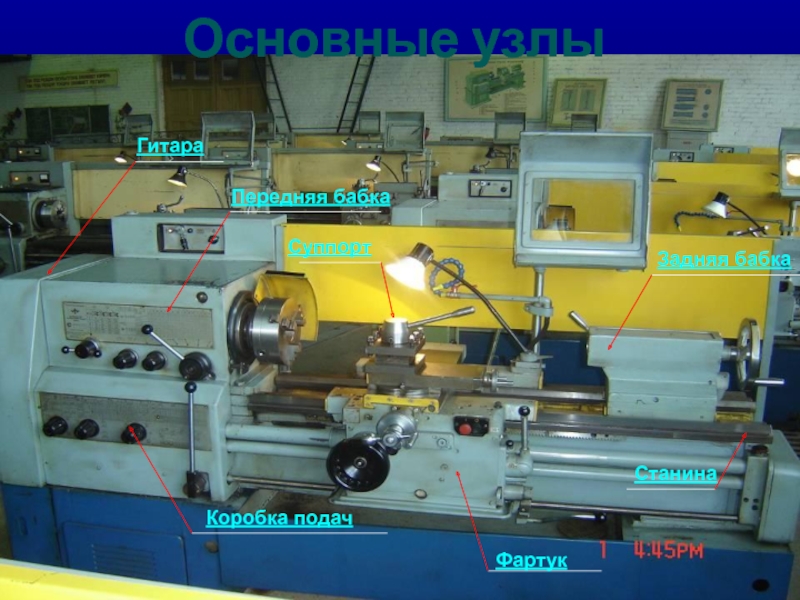

Передняя бабкаОсновные узлыЗадняя бабкаСтанинаФартукГитараСуппорт Передняя бабкаКоробка подач
Текст слайда:

Передняя бабка

Основные узлы

Задняя бабка

Станина

Фартук

Гитара

Суппорт


Передняя бабка

Коробка подач


Слайд 3

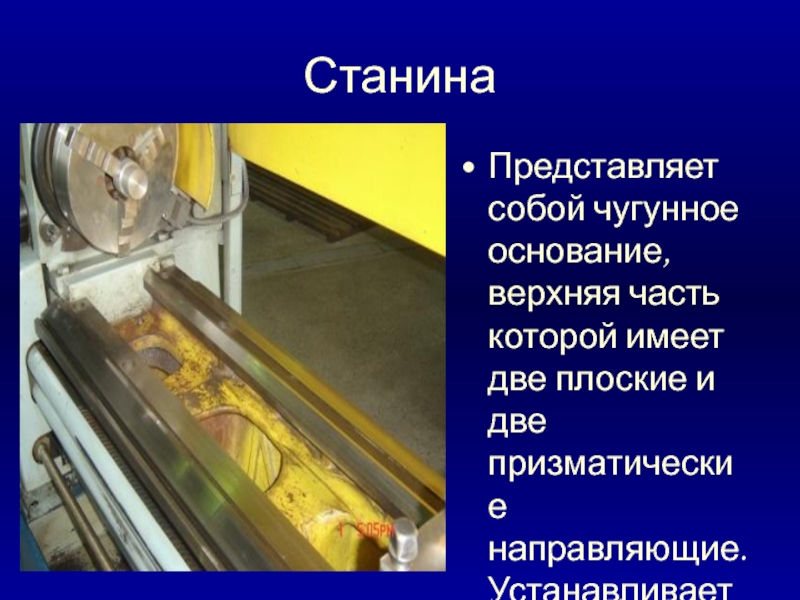

СтанинаПредставляет собой чугунное основание, верхняя часть которой имеет две плоские и две призматические направляющие. Устанавливается на двух
Текст слайда:

Станина

Представляет собой чугунное основание, верхняя часть которой имеет две плоские и две призматические направляющие. Устанавливается на двух тумбах.


Слайд 4
Передняя БабкаПредставляет собой чугунную коробку внутри, которой расположен главные рабочие органы станка -шпиндель и коробка скоростей На
Текст слайда:

Передняя Бабка

Представляет собой чугунную коробку внутри, которой расположен главные рабочие органы станка -шпиндель и коробка скоростей

На правом конце шпинделя крепится приспособление, зажимающее заготовку , который получает вращение от расположенного в левой тумбе электродвигателя через клиноременную передачу и систему зубчатых колес и муфт, размещенных внутри передней бабки. Этот механизм называется коробкой скоростей и позволяет изменять частоту вращения .


Слайд 5

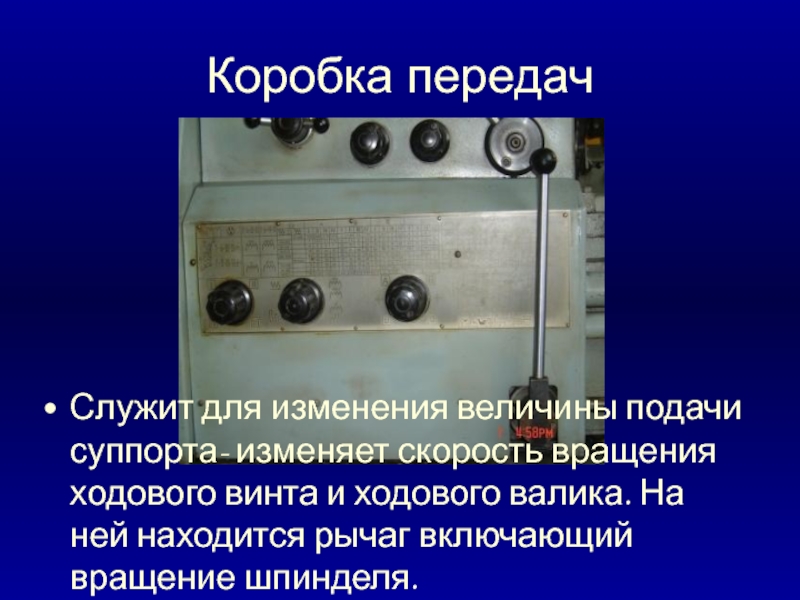

Коробка передачСлужит для изменения величины подачи суппорта- изменяет скорость вращения ходового винта и ходового валика. На ней
Текст слайда:

Коробка передач

Служит для изменения величины подачи суппорта- изменяет скорость вращения ходового винта и ходового валика. На ней находится рычаг включающий вращение шпинделя.


Слайд 6
ГитараДля установления шага подбирают соответствующие сменные зубчатые колеса Предназначена для связи между коробкой скоростей и коробкой подач,
Текст слайда:

Гитара

Для установления шага подбирают соответствующие сменные зубчатые колеса

Предназначена для связи между коробкой скоростей и коробкой подач, а так же для настройки станка на требуемую величину подачи или шаг нарезаемой резьбы.


Слайд 7

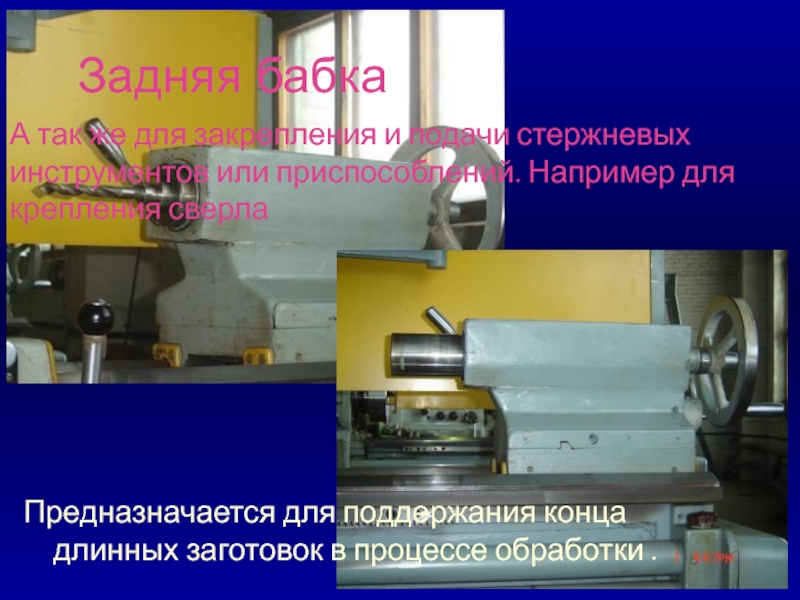

Задняя бабкаА так же для закрепления и подачи стержневых инструментов или приспособлений. Например для крепления сверла Предназначается
Текст слайда:

Задняя бабка

А так же для закрепления и подачи стержневых инструментов или приспособлений. Например для крепления сверла

Предназначается для поддержания конца длинных заготовок в процессе обработки .


Слайд 8

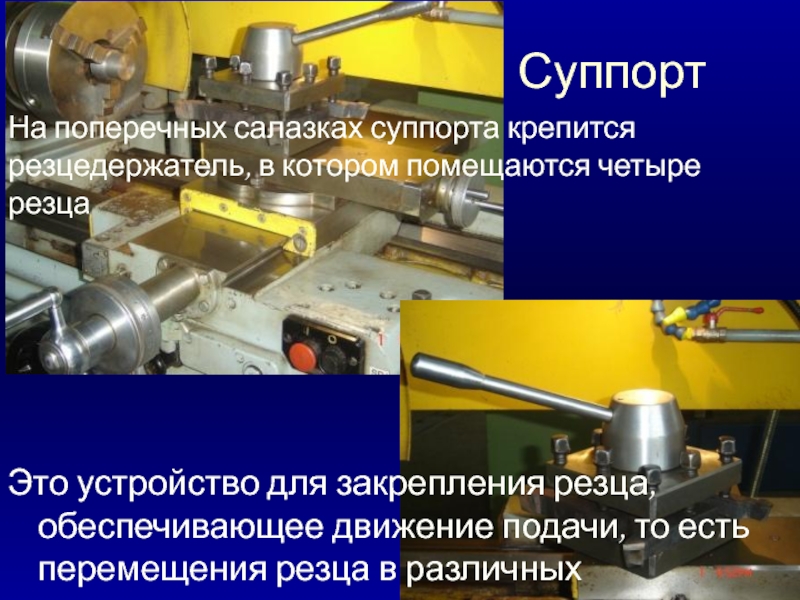

СуппортНа поперечных салазках суппорта крепится резцедержатель, в котором помещаются четыре резцаЭто устройство для закрепления резца, обеспечивающее движение
Текст слайда:

Суппорт

На поперечных салазках суппорта крепится резцедержатель, в котором помещаются четыре резца

Это устройство для закрепления резца, обеспечивающее движение подачи, то есть перемещения резца в различных направлениях .


Слайд 9

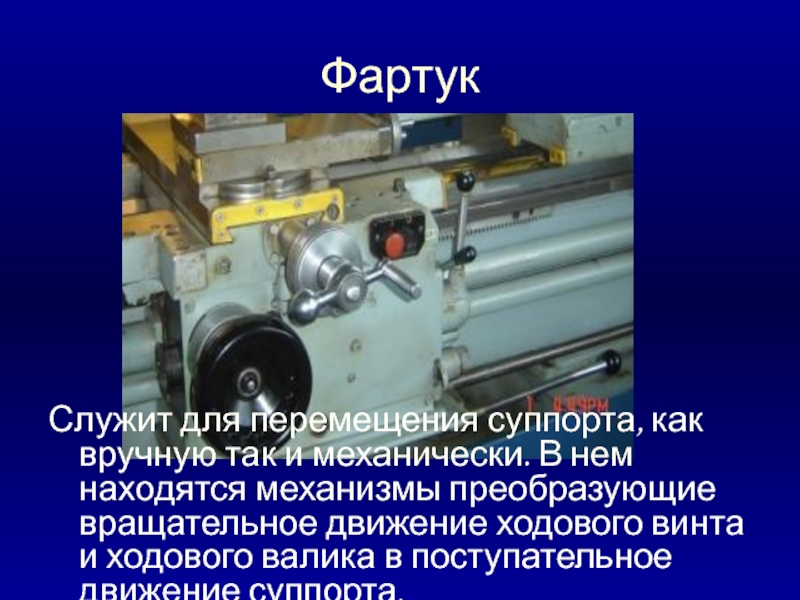

ФартукСлужит для перемещения суппорта, как вручную так и механически. В нем находятся механизмы преобразующие вращательное движение ходового
Текст слайда:

Фартук

Служит для перемещения суппорта, как вручную так и механически. В нем находятся механизмы преобразующие вращательное движение ходового винта и ходового валика в поступательное движение суппорта.


Слайд 10
ЗАДАНИЕРасшифровать ниже приведенные марки станков:1) 1532ТОТВЕТ: 1-группа токарные       5 - тип
Текст слайда:

ЗАДАНИЕ


Расшифровать ниже приведенные марки станков:
1) 1532Т
ОТВЕТ: 1-группа токарные
5 - тип карусельные
320 мм- основной параметр станка
Т- модифицированный
2) 16К20Т
ОТВЕТ: 1-группа токарные
6 - тип токарные и лобовые
200 мм- основной параметр станка
Т- модифицированный
3) 1112
ОТВЕТ: 1-группа токарные
1- тип автоматы и полуавтоматы
120 мм- основной параметр станка
