и средства для измерения давлений и разряжений (Д-5)§§12.1 -12.4

ратм.
Кроме того, различают давление абсолютное рабс , избыточное ризб и давление вакуума рвак.
Абсолютное – это давление с учетом давления атмосферы, отсчитываемое от абсолютного нуля.
Избыточное – это давление сверх атмосферного ризб= рабс – ратм Избыточное давление может иметь положительные и отрицательные значения.
Если из закрытого сосуда откачать часть воздуха, то абсолютное давление внутри его понизится и станет меньше чем атмосферное.
Такое давление внутри сосуда называется вакуумом или разряжением, и оно равно разности между атмосферным и абсолютным давлениями.

основ­ные группы:
жидкостные,— в которых измеряемое давление уравновешивается давлением столба жидкости соответствующей высоты;
деформационные, — в которых измеряемое давление определяется по величине деформации различных упругих чувствительных элементов или по развиваемой ими силе;
грузопоршневые,— в которых измеряемое или воспроизводимое давление уравновешивается давлением, создаваемым массой поршня и грузов:
электрические,— действие которых основано на зависимости электрических параметров манометрического преобразователя от измеряемого давления.

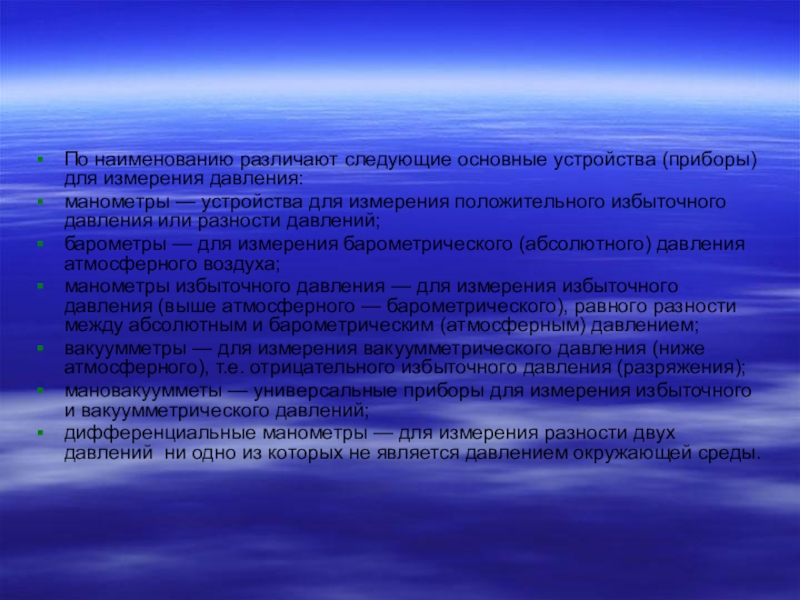

устройства для измерения положительного избыточного давления или разности давлений;
барометры — для измерения барометрического (абсолютного) давления атмосферного воздуха;
манометры избыточного давления — для измерения избыточного давления (выше атмосферного — барометрического), равного разности между абсолютным и барометрическим (атмосферным) давлением;
вакуумметры — для измерения вакуумметрического давления (ниже атмосферного), т.е. отрицательного избыточного давления (разряжения);
мановакуумметы — универсальные приборы для измерения избыточного и вакуумметрического давлений;
дифференциальные манометры — для измерения разности двух давлений ни одно из которых не является давлением окружающей среды.

вызываемое силой в 1 ньютон, равномерно распределенной по поверхности площадью 1м2. Единица н/м2 очень мала, поэтому в технических измерениях допускается применение внесистемных единиц: бар, миллиметр ртутного столба и миллиметр водяного столба.

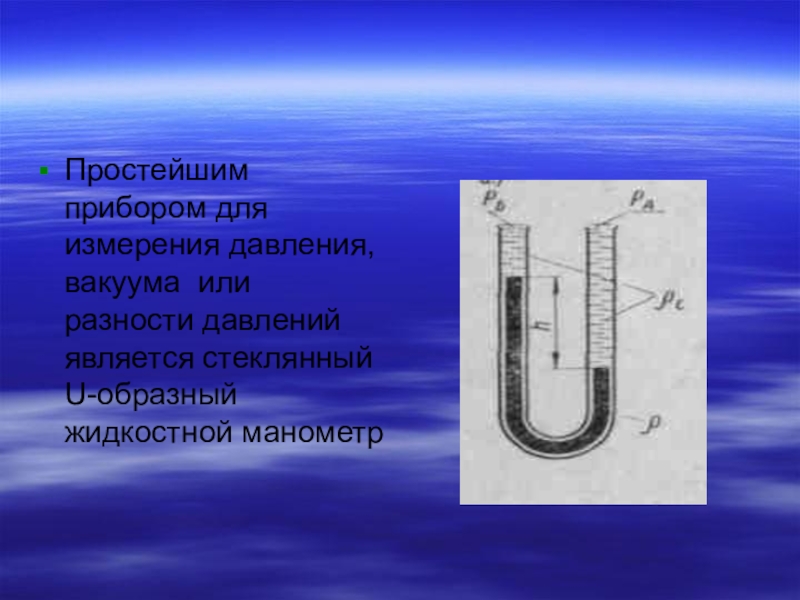

U-образный жидкостной манометр

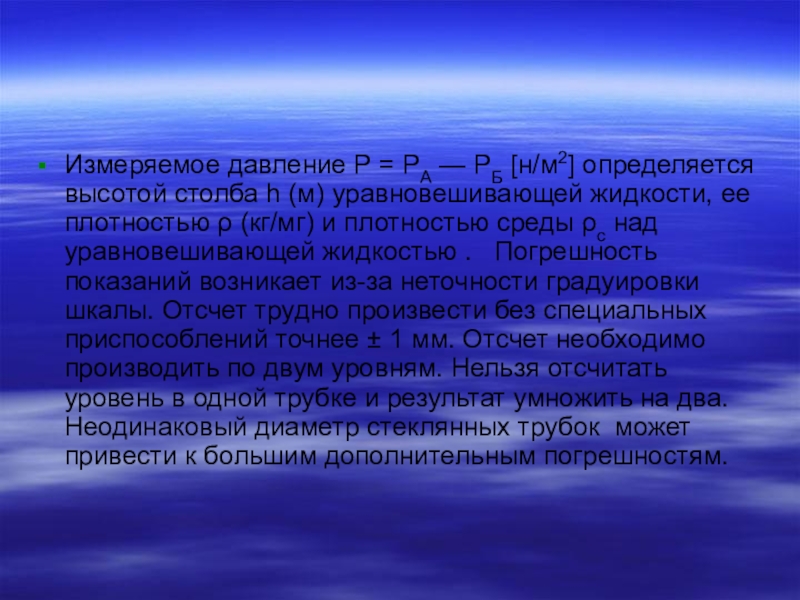

h (м) уравновешивающей жидкости, ее плотностью ρ (кг/мг) и плотностью среды ρc над уравновешивающей жидкостью . Погрешность показаний возникает из-за неточности градуировки шкалы. Отсчет трудно произвести без специальных приспособлений точнее ± 1 мм. Отсчет необходимо производить по двум уровням. Нельзя отсчитать уровень в одной трубке и результат умножить на два. Неодинаковый диаметр стеклянных трубок может привести к большим дополнительным погрешностям.

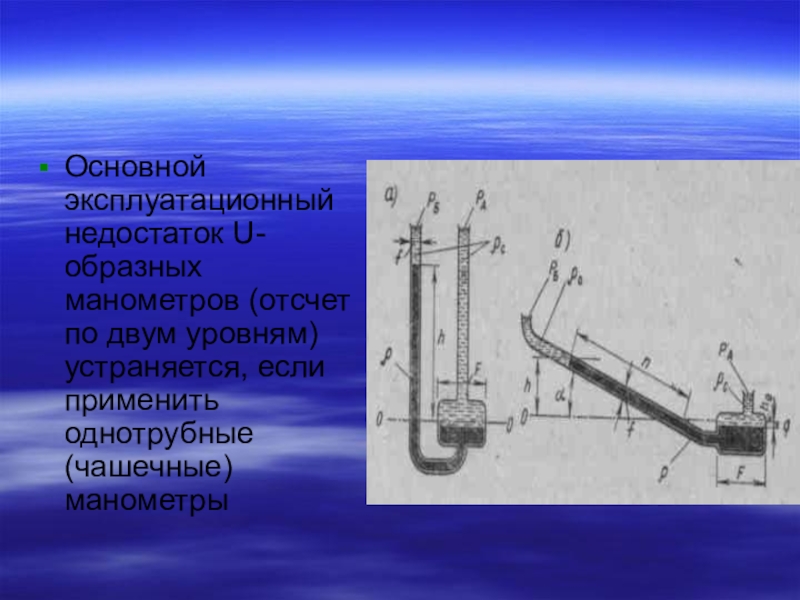

применить однотрубные (чашечные) манометры

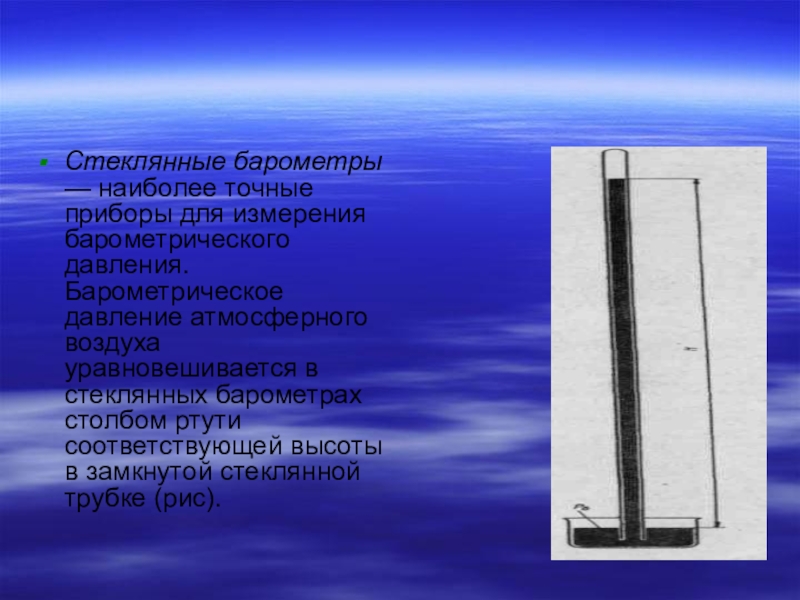

давление атмосферного воздуха уравновешивается в стеклянных барометрах столбом ртути соответствующей высоты в замкнутой стеклянной трубке (рис).

или диафрагму, а поэтому не испаряется и не проливается при опрокидывании барометра.
Более точные измерения барометрического давления проводят с помощью инспекторских и контрольных барометров.
Манометры с одновитковой трубчатой пружиной, относятся к группе деформационных манометров, имеющих простую конструкцию, высокий класс точности. Эти приборы используют и в качестве вакуумметров или мановакуумметров.

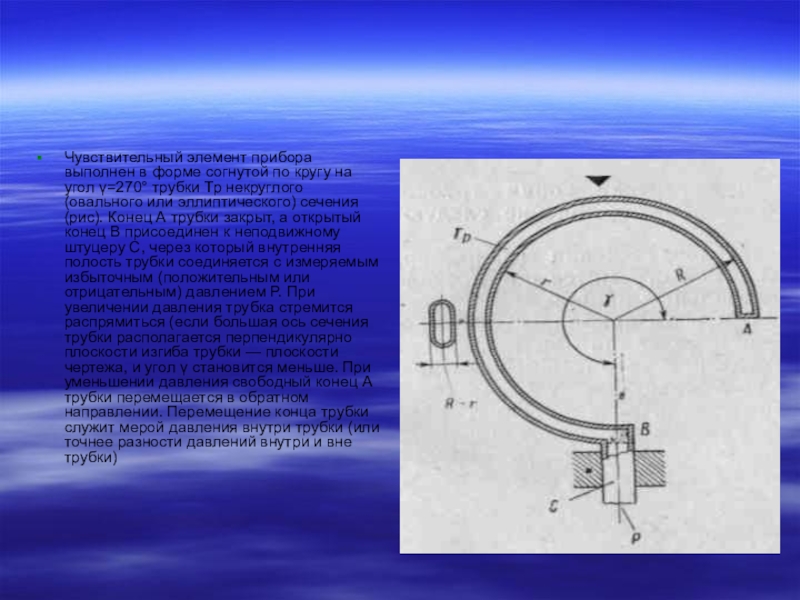

γ=270° трубки Тр некруглого (овального или эллиптического) сечения (рис). Конец А трубки закрыт, а открытый конец В присоединен к неподвижному штуцеру С, через который внутренняя полость трубки соединяется с измеряемым избыточным (положительным или отрицательным) давлением Р. При увеличении давления трубка стремится распрямиться (если большая ось сечения трубки располагается перпендикулярно плоскости изгиба трубки — плоскости чертежа, и угол γ становится меньше. При уменьшении давления свободный конец А трубки перемещается в обратном направлении. Перемещение конца трубки служит мерой давления внутри трубки (или точнее разности давлений внутри и вне трубки)

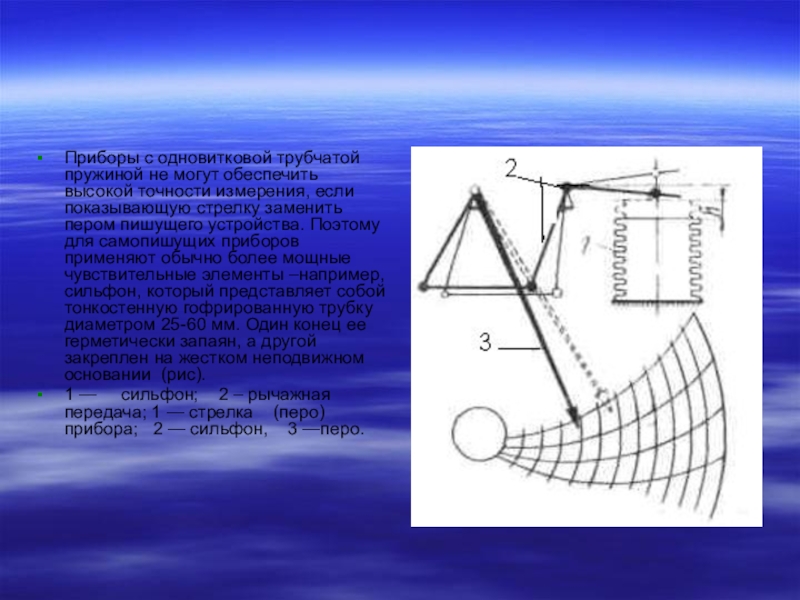

если показывающую стрелку заменить пером пишущего устройства. Поэтому для самопишущих приборов применяют обычно более мощные чувствительные элементы –например, сильфон, который представляет собой тонкостенную гофрированную трубку диаметром 25-60 мм. Один конец ее герметически запаян, а другой закреплен на жестком неподвижном основании (рис).
1 — сильфон; 2 – рычажная передача; 1 — стрелка (перо) прибора; 2 — сильфон, 3 —перо.

давление, тогда сильфон начнет растягиваться в длину и через систему рычагов перемещать перо регистрирующего механизма.
Для измерения небольших избыточных и вакуумметрическич давлений газовых сред или их разности чаще всего в промышленности применяют деформационные (мембранные) приборы. По свойствам чувствительных элементов такие приборы имеют две разновидности: с упругими и вялыми мембранами.
Упругие мембраны обычно выполняют в форме тонкостенных металлических коробок МК с гофрированными донышками. Внутрь коробки подводится измеряемое давление Р; снаружи действует давление атмосферы.
При повышении давления внутри коробки она деформируется (раздувается). Деформация донышка служит мерой изменения давления, определяемого стрелкой по шкале Ш.

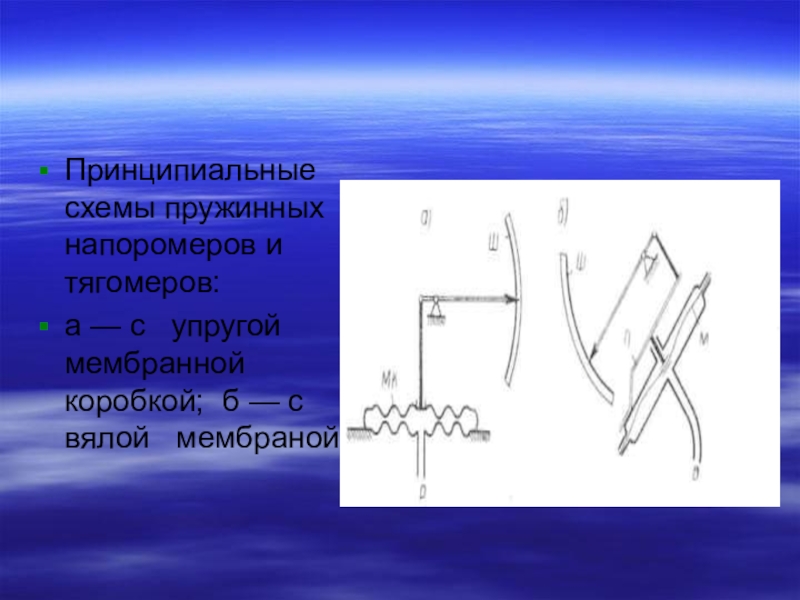

мембранной коробкой; б — с вялой мембраной

давление Р, воздействующее на мембрану, уравновешивается усилием со стороны плоской противодействующей пружины П, закрепленной одним концом на корпусе мембраны. Отклонение другого конца пружины служит мерой измеряемого давления.
Упругие мембранные коробки применяют также в пружинных; барометрах-анероидах. В этом случае атмосферное давление воздействует на герметически закрытую коробку, внутренняя полость которой находится под вакуумом.

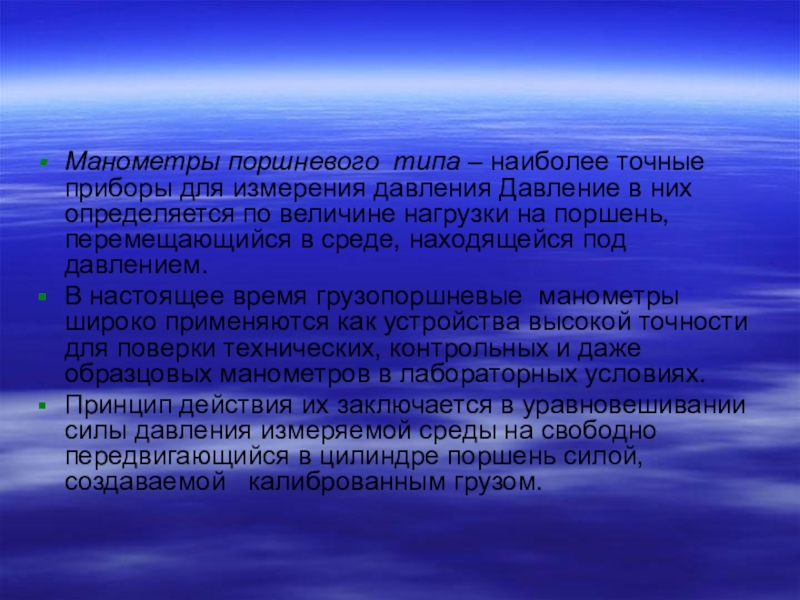

в них определяется по величине нагрузки на поршень, перемещающийся в среде, находящейся под давлением.
В настоящее время грузопоршневые манометры широко применяются как устройства высокой точности для поверки технических, контрольных и даже образцовых манометров в лабораторных условиях.
Принцип действия их заключается в уравновешивании силы давления измеряемой среды на свободно передвигающийся в цилиндре поршень силой, создаваемой калиброванным грузом.
