Презентация, доклад на тему Основне, местные и дополнительные виды.
Содержание

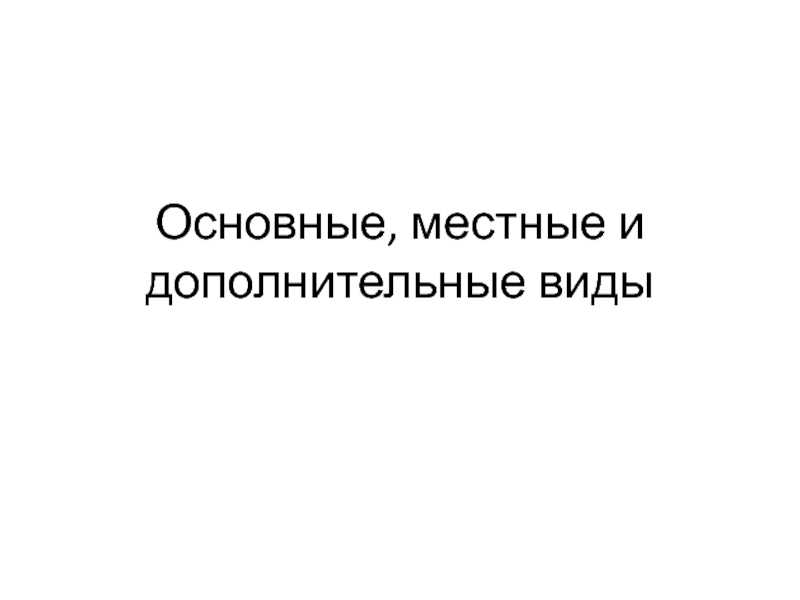

- 1. Основне, местные и дополнительные виды.
- 2. Видом называется изображение обращенной к наблюдателю видимой части поверхности предмета.
- 3. Слайд 3
- 4. Виды разделяются на основные, дополнительные и местные. Основными называются виды, полученные проецированием предмета на основные плоскости проекций.

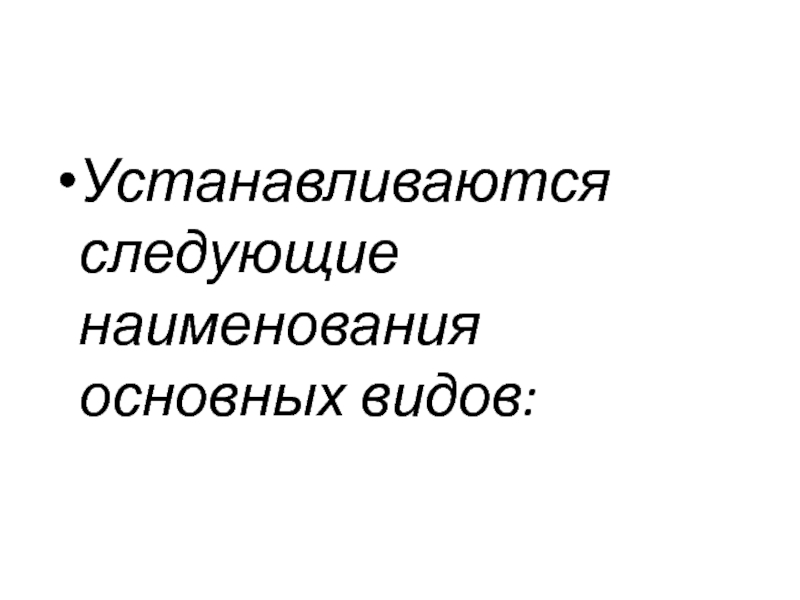

- 5. Устанавливаются следующие наименования основных видов:
- 6. Слайд 6
- 7. вид спереди (главный вид) - изображение на фронтальной
- 8. На чертежах встречаются три случая нарушения проекционной связи в расположении основных видов:
- 9. а) какой-либо вид (сверху, слева, справа, снизу или сзади) смещен относительно главного изображения
- 10. Слайд 10

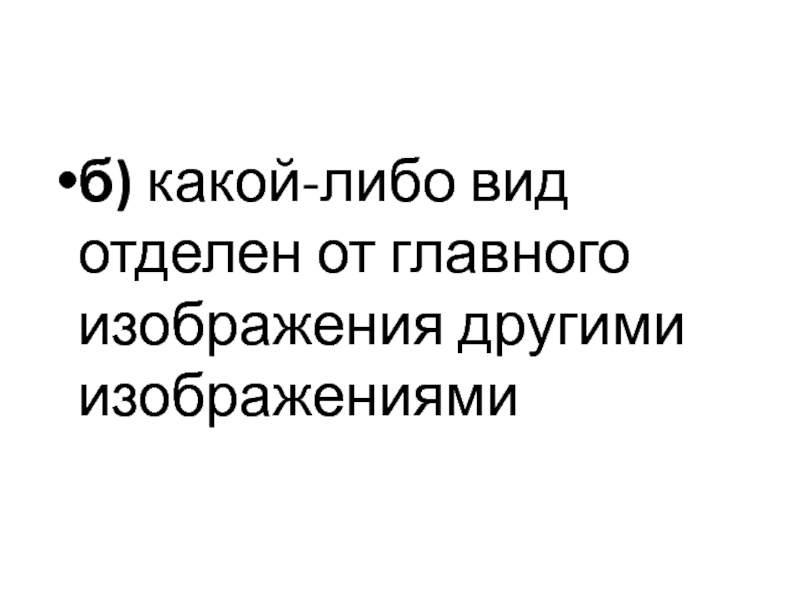

- 11. б) какой-либо вид отделен от главного изображения другими изображениями
- 12. Слайд 12

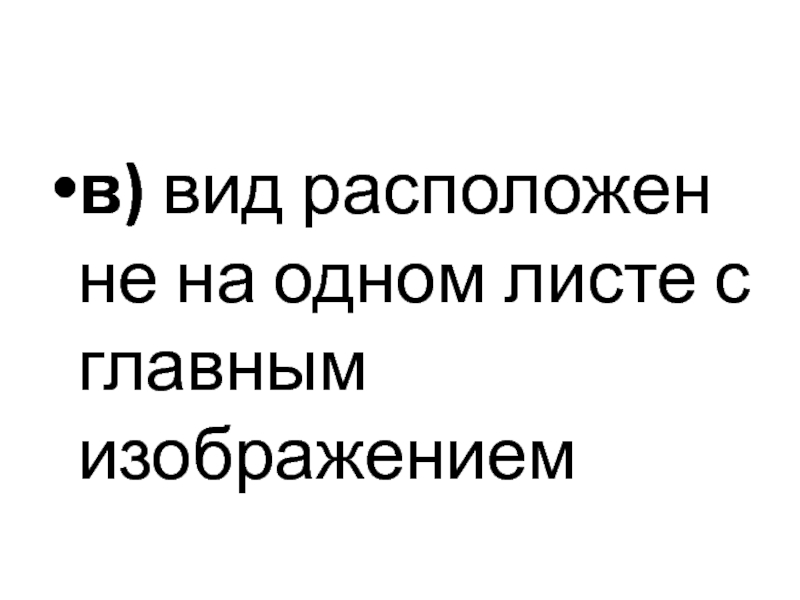

- 13. в) вид расположен не на одном листе с главным изображением
- 14. Слайд 14

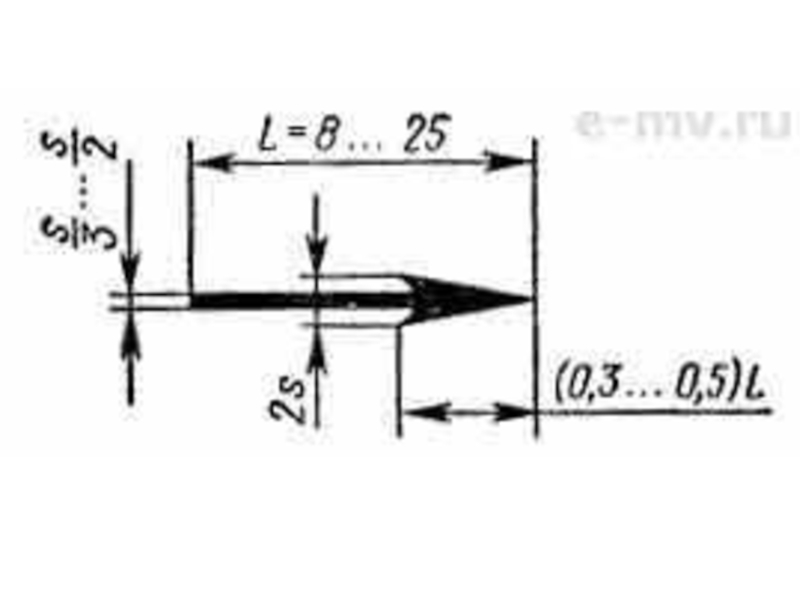

- 15. Слайд 15
- 16. Слайд 16
- 17. Слайд 17
- 18. Местным видом называется изображение отдельного, узко ограниченного места на поверхности предмета
- 19. Слайд 19

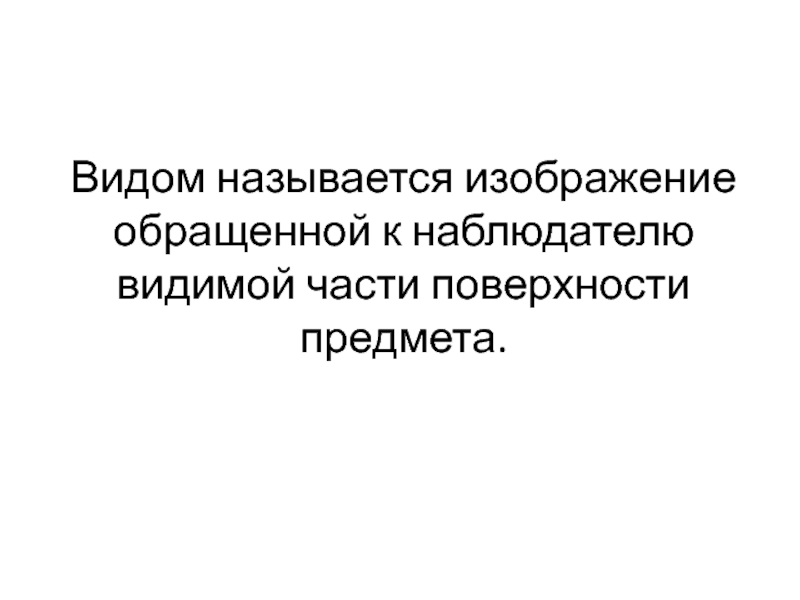

Видом называется изображение обращенной к наблюдателю видимой части поверхности предмета.
Слайд 4

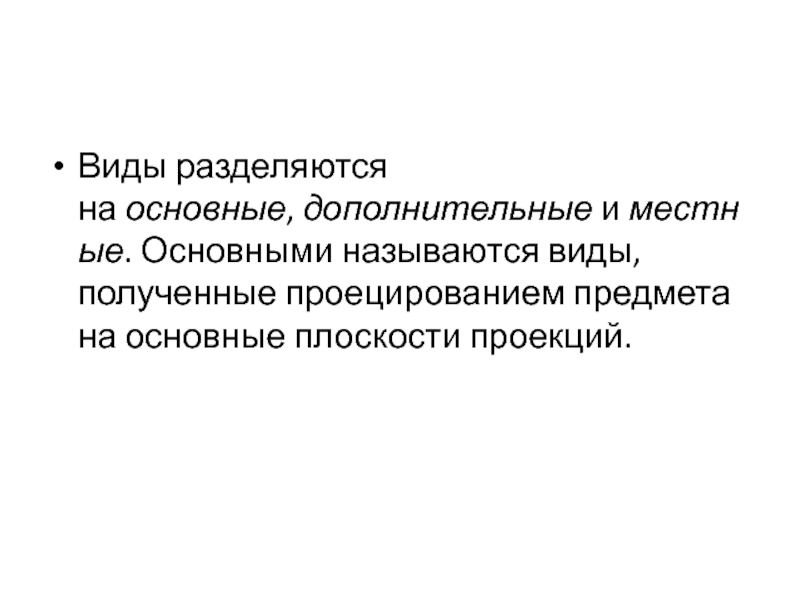

Виды разделяются на основные, дополнительные и местные. Основными называются виды, полученные проецированием предмета на основные
плоскости проекций.

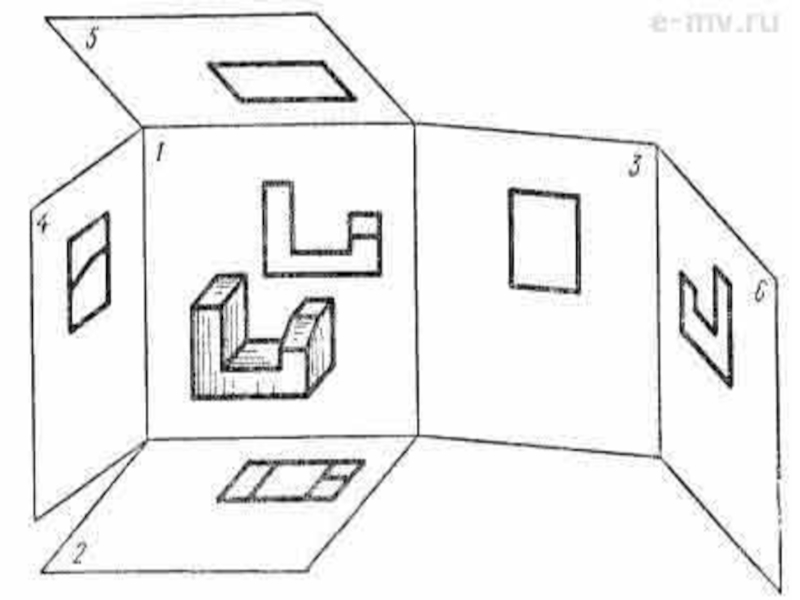

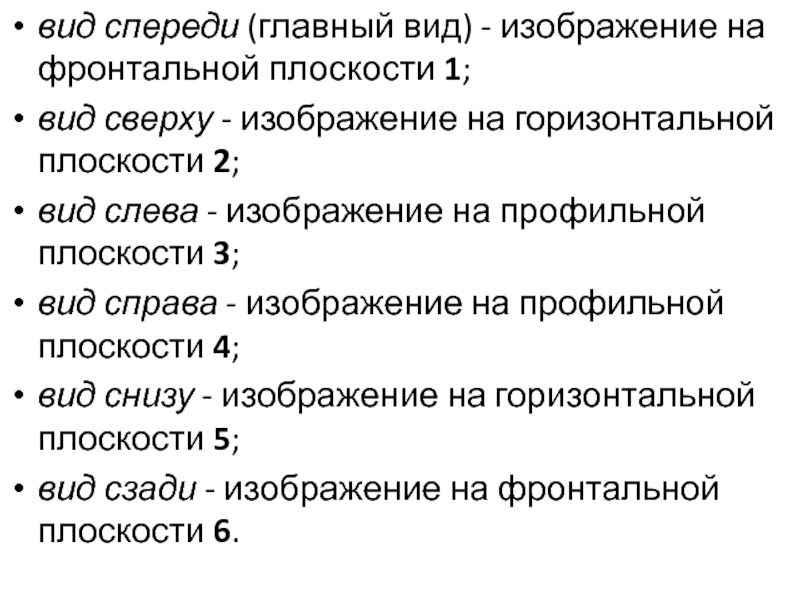

Слайд 7вид спереди (главный вид) - изображение на фронтальной плоскости 1;
вид сверху - изображение на
горизонтальной плоскости 2;
вид слева - изображение на профильной плоскости 3;
вид справа - изображение на профильной плоскости 4;
вид снизу - изображение на горизонтальной плоскости 5;
вид сзади - изображение на фронтальной плоскости 6.
вид слева - изображение на профильной плоскости 3;
вид справа - изображение на профильной плоскости 4;
вид снизу - изображение на горизонтальной плоскости 5;
вид сзади - изображение на фронтальной плоскости 6.
Слайд 8
На чертежах встречаются три случая нарушения проекционной связи в расположении основных
видов:
Слайд 9

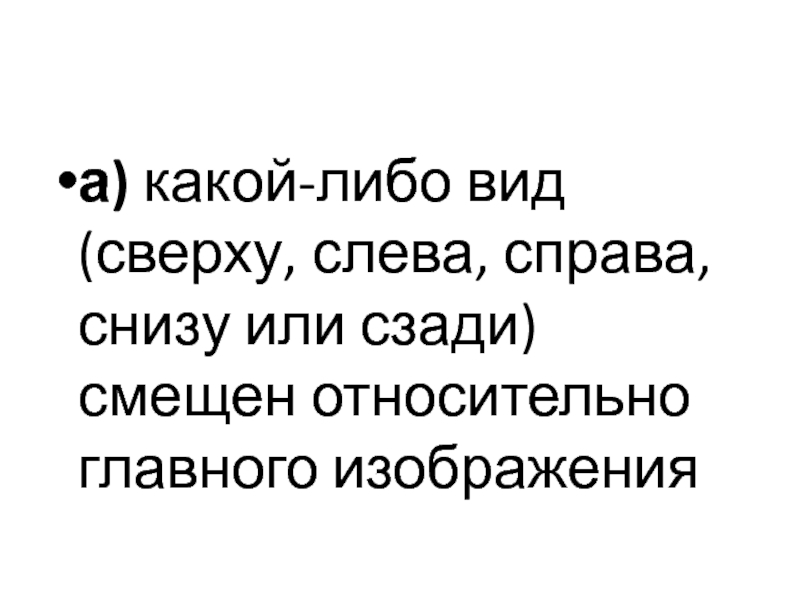

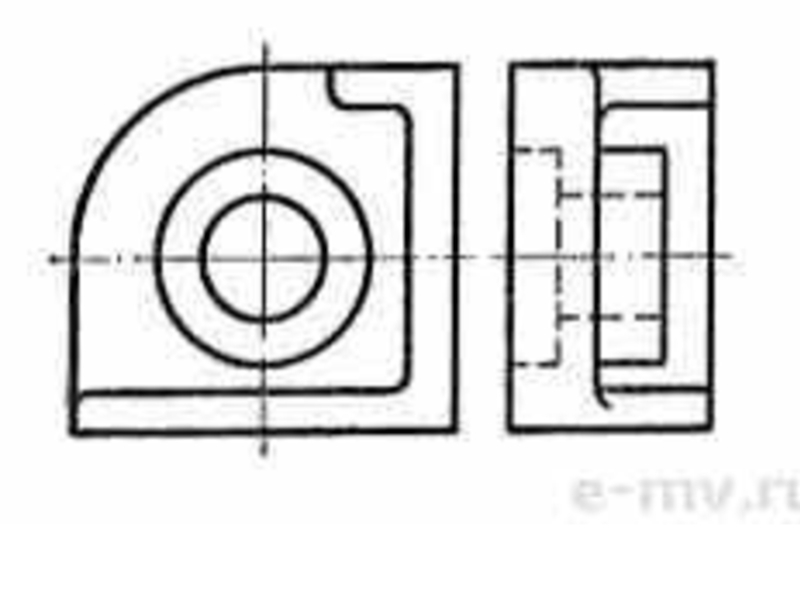

а) какой-либо вид (сверху, слева, справа, снизу или сзади) смещен относительно главного
изображения
Слайд 18
Местным видом называется изображение отдельного, узко ограниченного места на поверхности предмета
