Теоретические знания, которые воспринимаются обучающимися в естественной форме, а не в форме принудительного запоминания информации, позволят грамотно использовать их в практической деятельности

Учебное пособие предназначено для мастеров производственного обучения и преподавателей спец. дисциплин, обучающихся по профессии СПО «Мастер отделочных строительных работ»

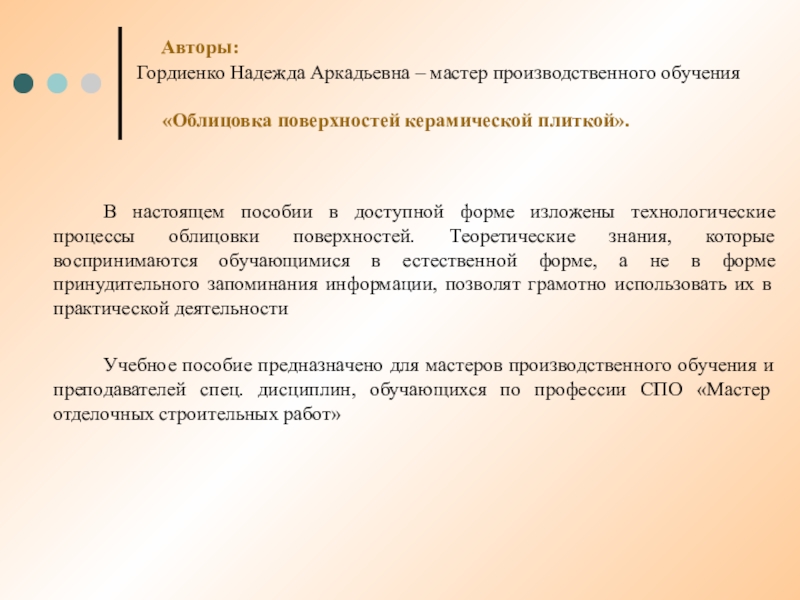

Авторы:
Гордиенко Надежда Аркадьевна – мастер производственного обучения

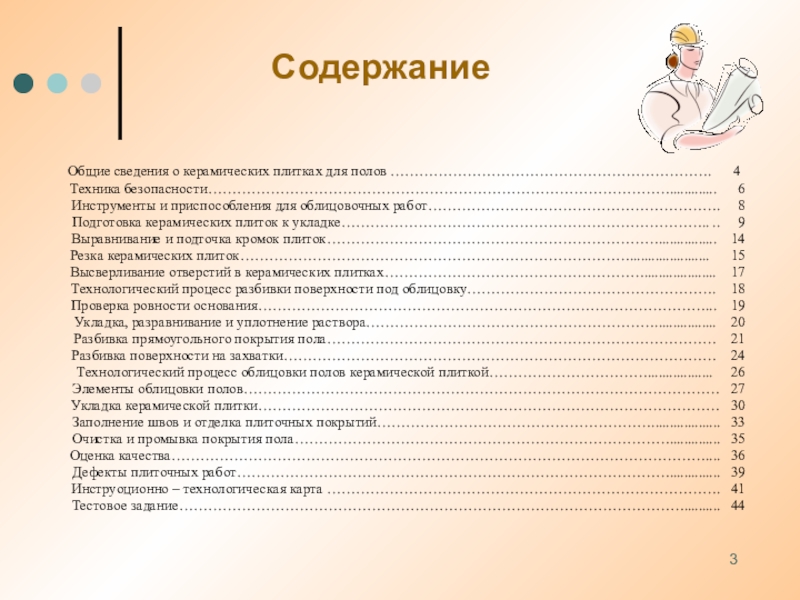

«Облицовка поверхностей керамической плиткой».

безопасности……………………………………………………………………………………............. 6
Инструменты и приспособления для облицовочных работ……………………………………………………. 8
Подготовка керамических плиток к укладке………………………………………………………………….. .. 9
Выравнивание и подточка кромок плиток……………………………………………………………................ 14
Резка керамических плиток………………………………………………………………………...................... 15
Высверливание отверстий в керамических плитках……………………………………………….................... 17
Технологический процесс разбивки поверхности под облицовку……………………………………………. 18
Проверка ровности основания…………………………………………………………………………………... 19
Укладка, разравнивание и уплотнение раствора……………………………………………………................. 20
Разбивка прямоугольного покрытия пола……………………………………………………………………… 21
Разбивка поверхности на захватки……………………………………………………………………………… 24

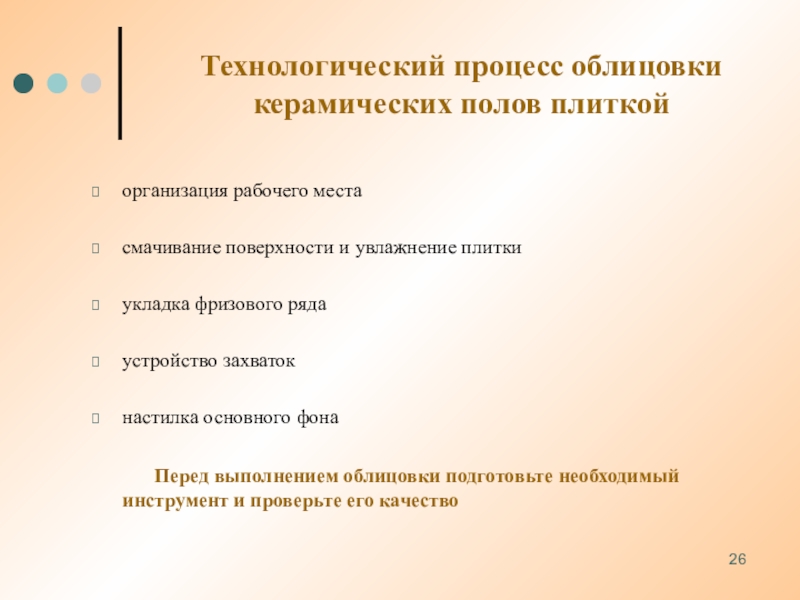

Технологический процесс облицовки полов керамической плиткой…………………………….................. 26
Элементы облицовки полов……………………………………………………………………………………… 27
Укладка керамической плитки…………………………………………………………………………………… 30
Заполнение швов и отделка плиточных покрытий…………………………………………………................... 33
Очистка и промывка покрытия пола…………………………………………………………………….............. 35
Оценка качества………………………………………………………………………………………………….... 36
Дефекты плиточных работ……………………………………………………………………………….............. 39
Инструоционно – технологическая карта ………………………………………………………………………. 41
Тестовое задание…………………………………………………………………………………………….......... 44

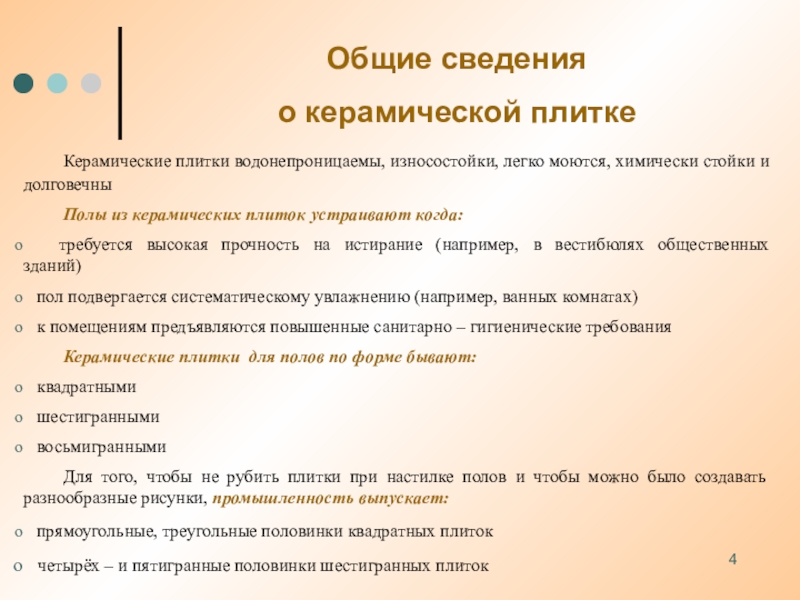

стойки и долговечны
Полы из керамических плиток устраивают когда:
требуется высокая прочность на истирание (например, в вестибюлях общественных зданий)
пол подвергается систематическому увлажнению (например, ванных комнатах)
к помещениям предъявляются повышенные санитарно – гигиенические требования
Керамические плитки для полов по форме бывают:
квадратными
шестигранными
восьмигранными
Для того, чтобы не рубить плитки при настилке полов и чтобы можно было создавать разнообразные рисунки, промышленность выпускает:
прямоугольные, треугольные половинки квадратных плиток
четырёх – и пятигранные половинки шестигранных плиток

следующее:

Нормы и правила безопасности труда при производстве облицовочных работ
Свойства строительных материалов и изделий, технологию плиточных работ
Методы контроля качества облицовочных плиток
Приёмы работы со строительными инструментами и материалами
Способы установки и крепления плиток
Требования к качеству облицовочной поверхности
Способы разработки технологических карт

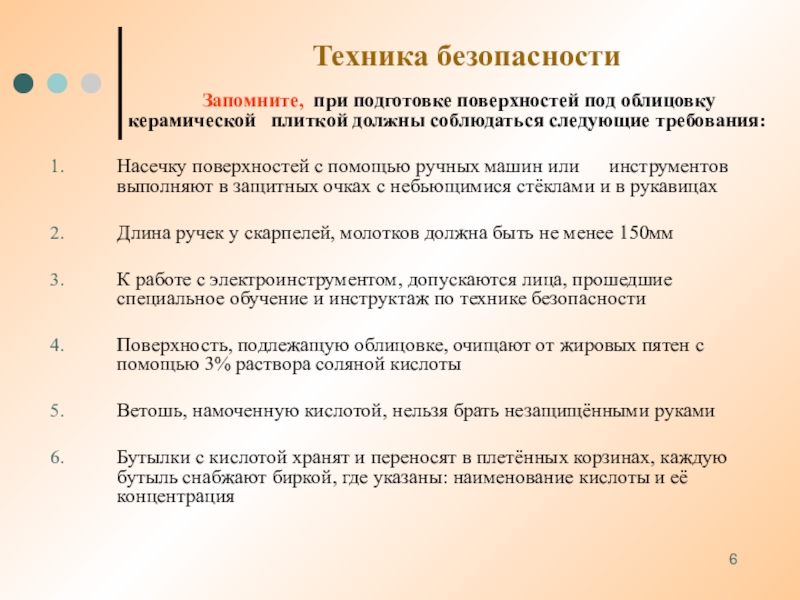

поверхностей под облицовку керамической плиткой должны соблюдаться следующие требования:

Насечку поверхностей с помощью ручных машин или инструментов выполняют в защитных очках с небьющимися стёклами и в рукавицах

Длина ручек у скарпелей, молотков должна быть не менее 150мм

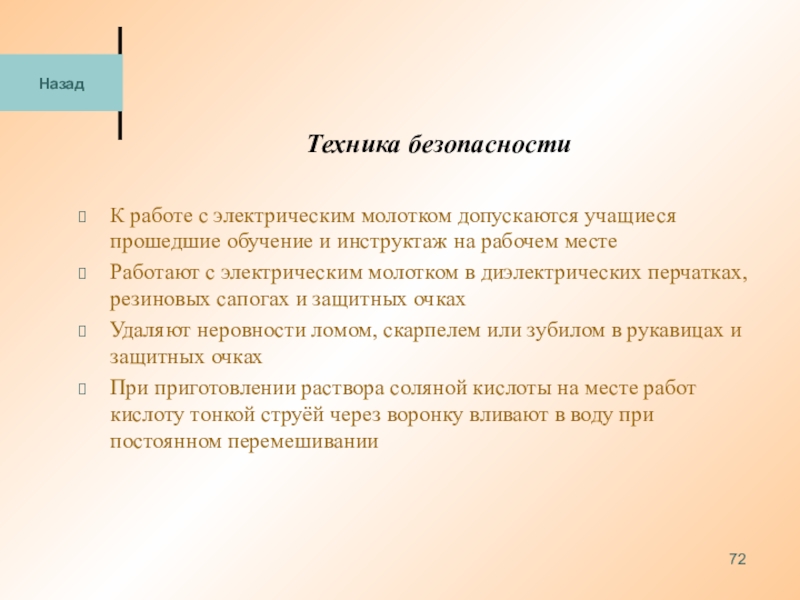

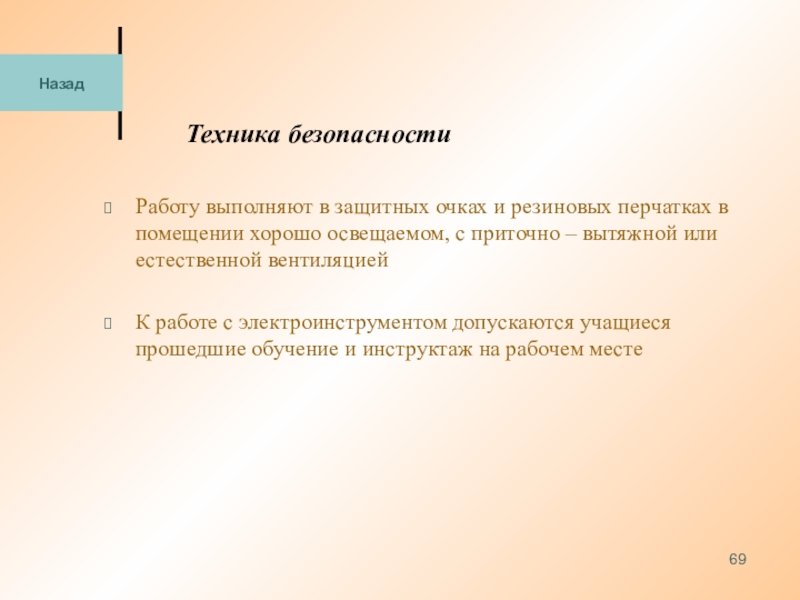

К работе с электроинструментом, допускаются лица, прошедшие специальное обучение и инструктаж по технике безопасности

Поверхность, подлежащую облицовке, очищают от жировых пятен с помощью 3% раствора соляной кислоты

Ветошь, намоченную кислотой, нельзя брать незащищёнными руками

Бутылки с кислотой хранят и переносят в плетённых корзинах, каждую бутыль снабжают биркой, где указаны: наименование кислоты и её концентрация

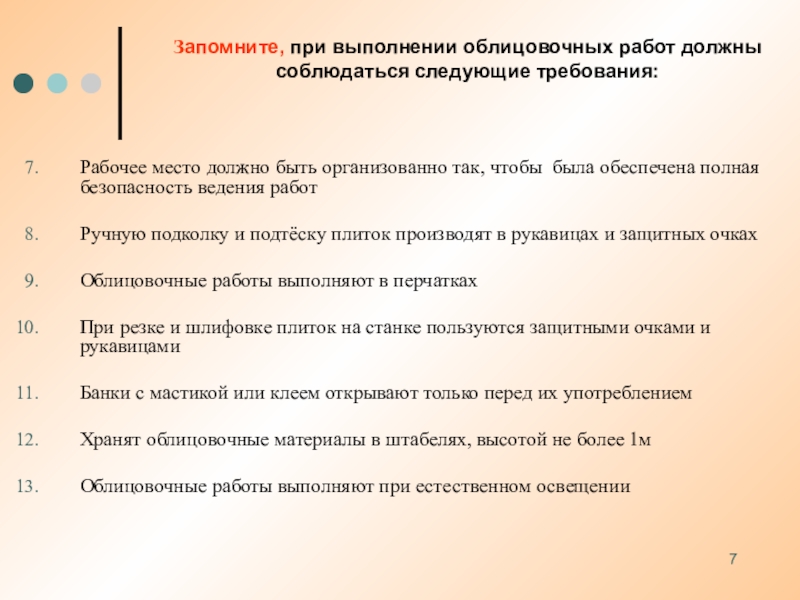

быть организованно так, чтобы была обеспечена полная безопасность ведения работ

Ручную подколку и подтёску плиток производят в рукавицах и защитных очках

Облицовочные работы выполняют в перчатках

При резке и шлифовке плиток на станке пользуются защитными очками и рукавицами

Банки с мастикой или клеем открывают только перед их употреблением

Хранят облицовочные материалы в штабелях, высотой не более 1м

Облицовочные работы выполняют при естественном освещении

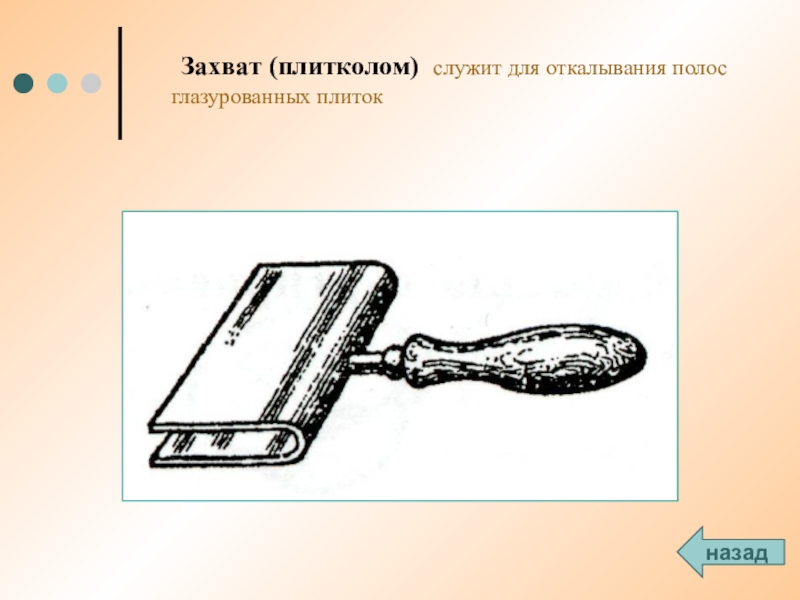

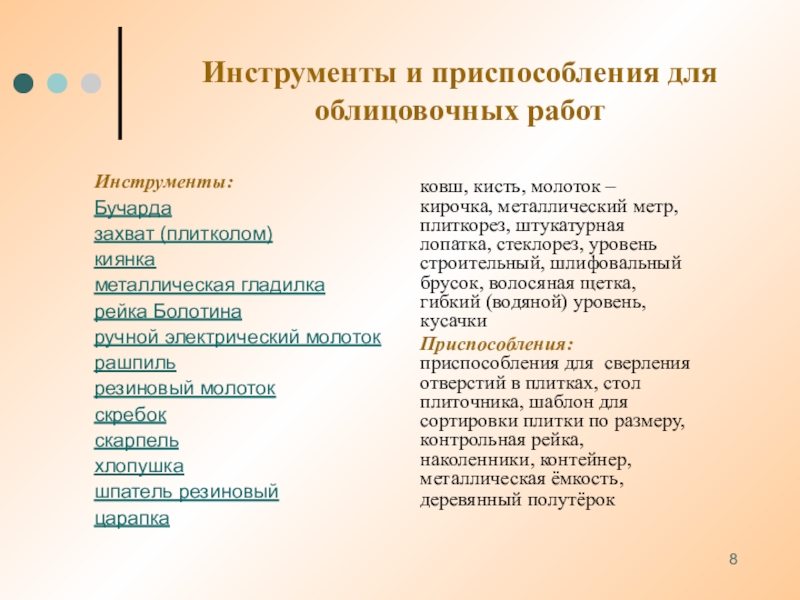

захват (плитколом)
киянка

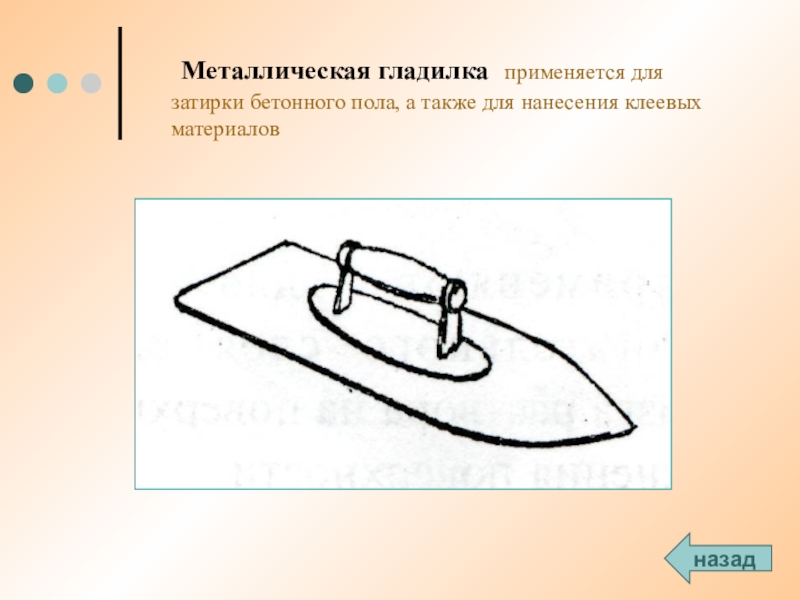

металлическая гладилка

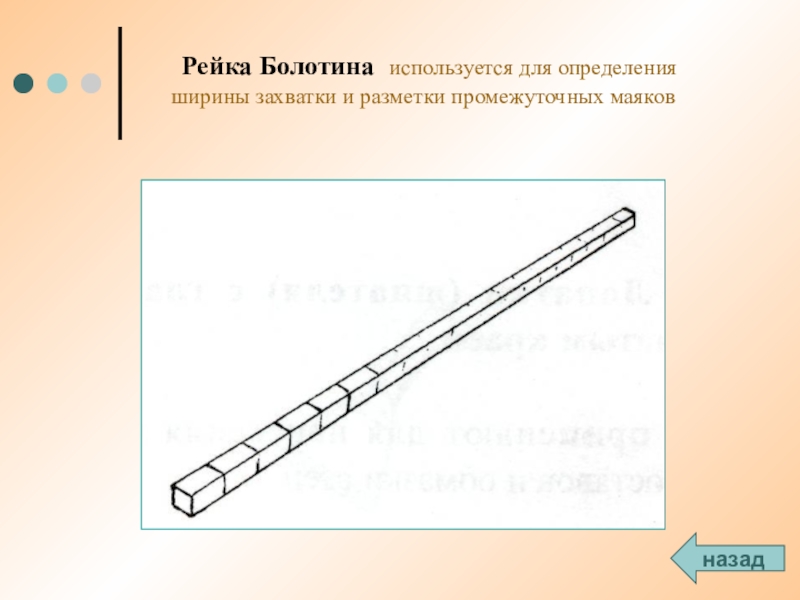

рейка Болотина

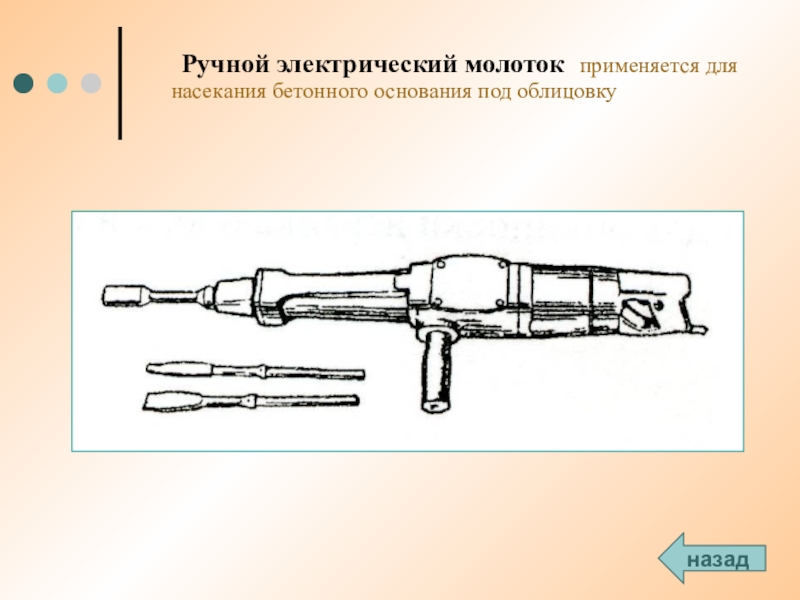

ручной электрический молоток

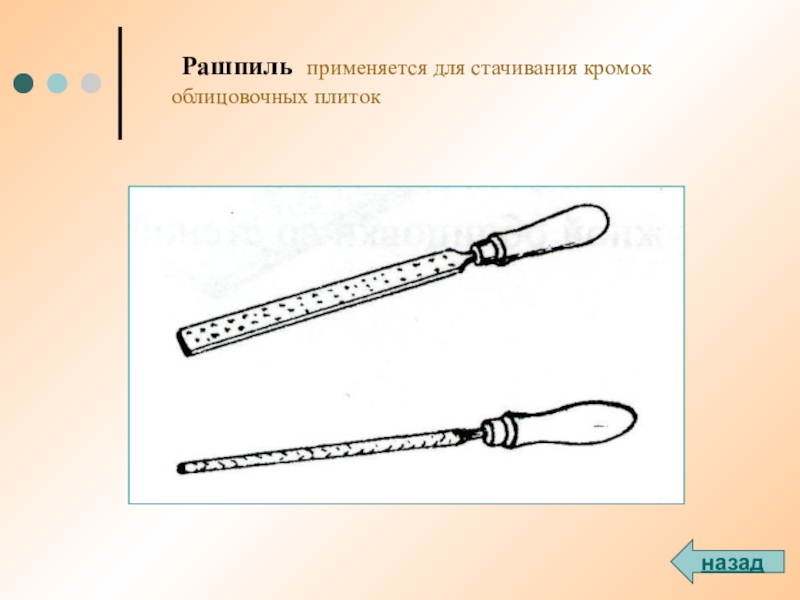

рашпиль

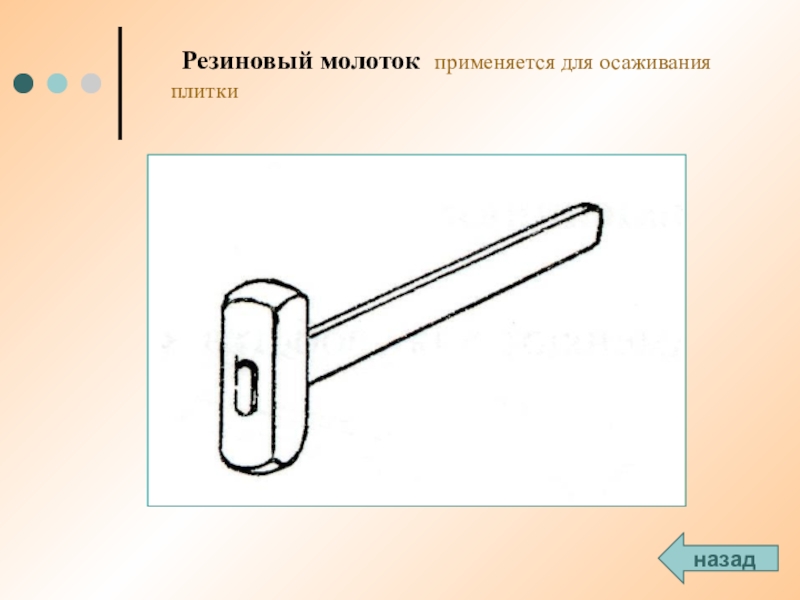

резиновый молоток

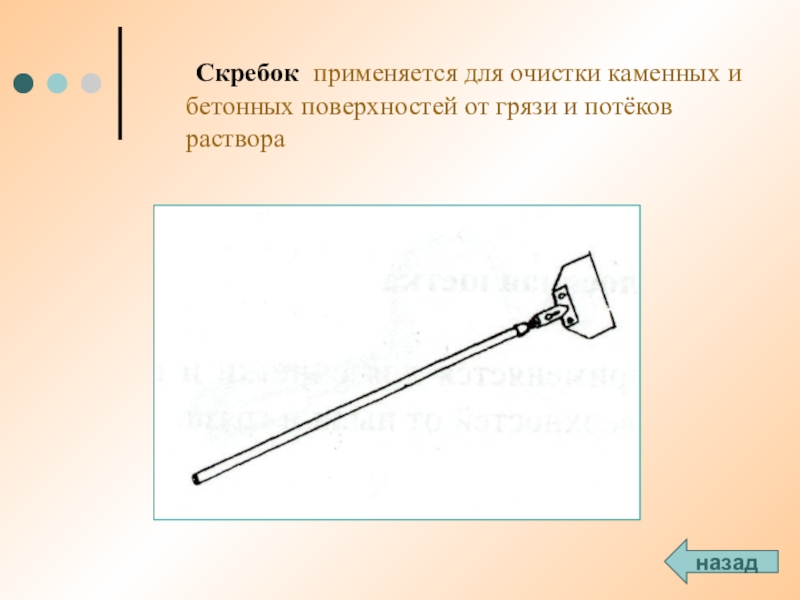

скребок

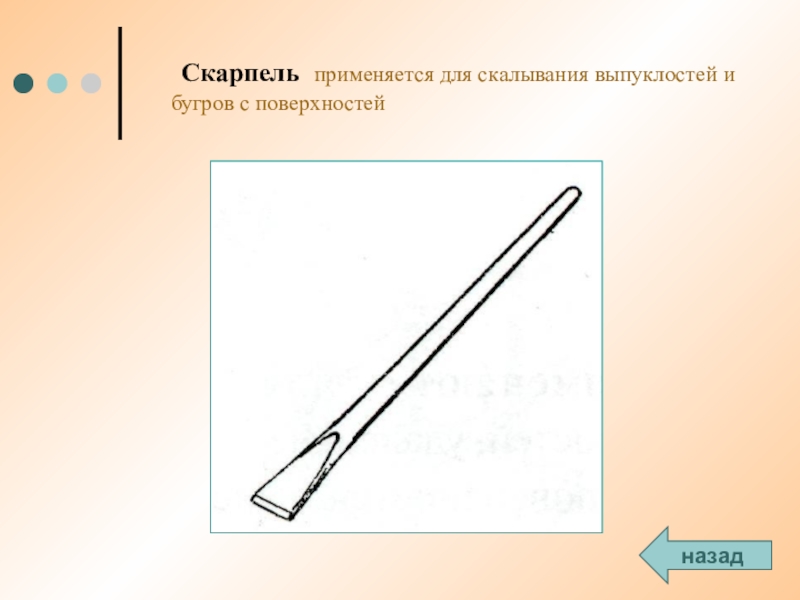

скарпель

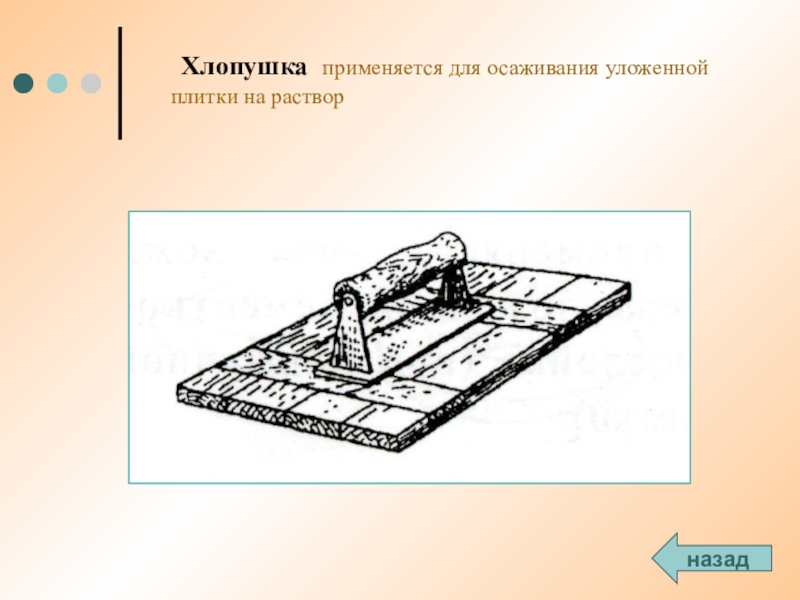

хлопушка

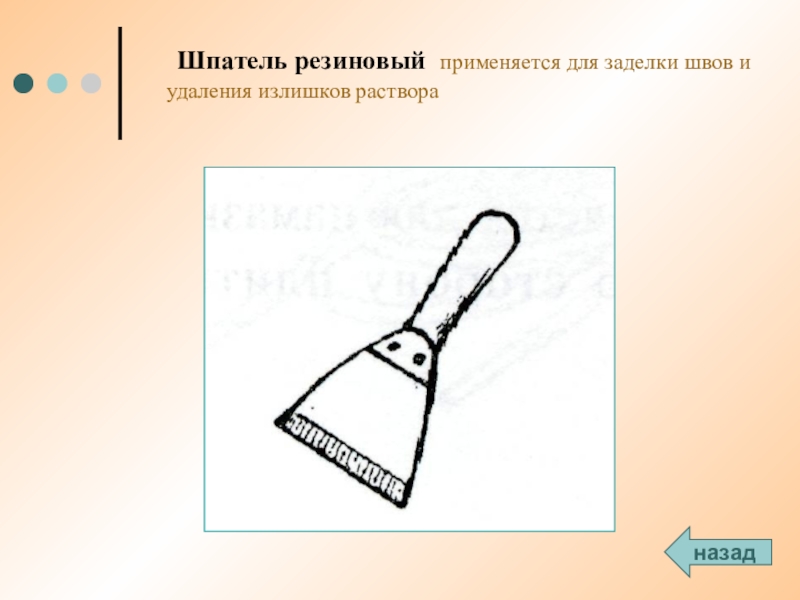

шпатель резиновый

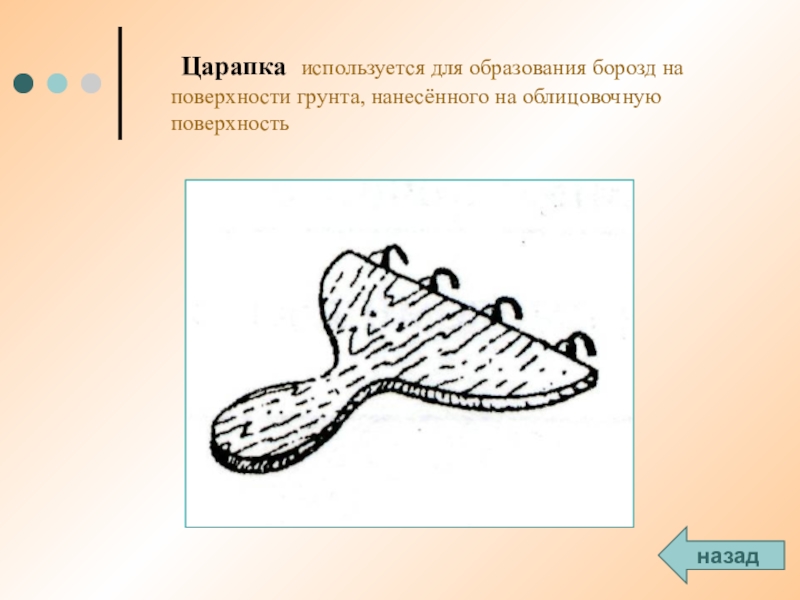

царапка

ковш, кисть, молоток – кирочка, металлический метр, плиткорез, штукатурная лопатка, стеклорез, уровень строительный, шлифовальный брусок, волосяная щетка, гибкий (водяной) уровень, кусачки
Приспособления: приспособления для сверления отверстий в плитках, стол плиточника, шаблон для сортировки плитки по размеру, контрольная рейка, наколенники, контейнер, металлическая ёмкость, деревянный полутёрок

и наружной стороне плитки и отклонений от толщины и прямого угла плитки

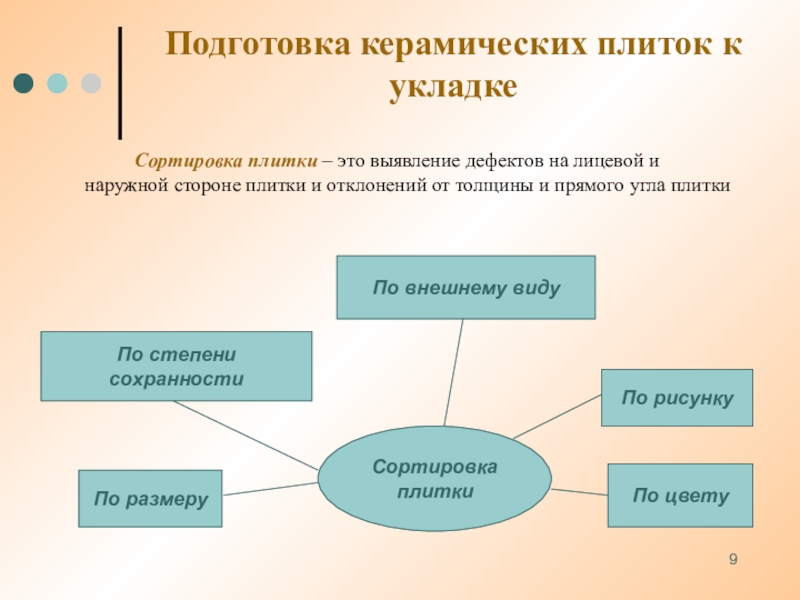

Сортировка плитки

По цвету

По рисунку

По внешнему виду

По степени сохранности

По размеру

Подготовка керамических плиток к укладке

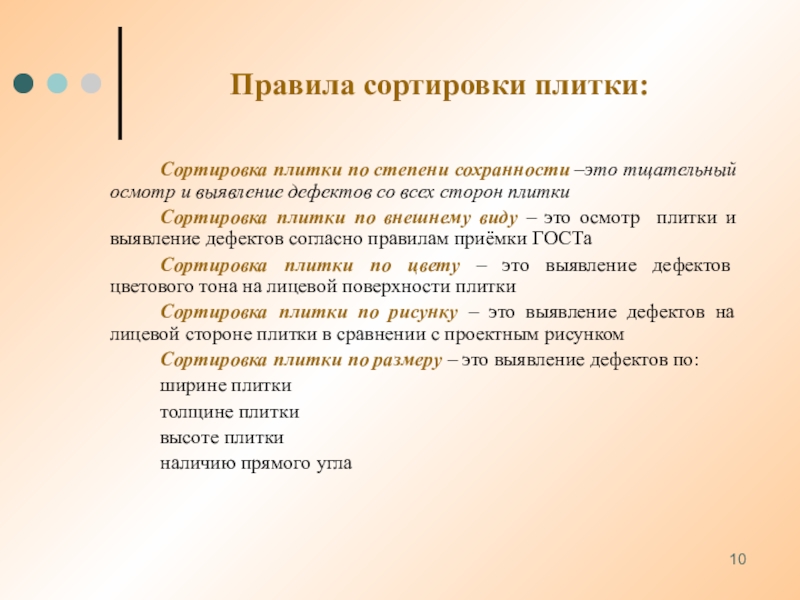

тщательный осмотр и выявление дефектов со всех сторон плитки
Сортировка плитки по внешнему виду – это осмотр плитки и выявление дефектов согласно правилам приёмки ГОСТа
Сортировка плитки по цвету – это выявление дефектов цветового тона на лицевой поверхности плитки
Сортировка плитки по рисунку – это выявление дефектов на лицевой стороне плитки в сравнении с проектным рисунком
Сортировка плитки по размеру – это выявление дефектов по:
ширине плитки
толщине плитки
высоте плитки
наличию прямого угла

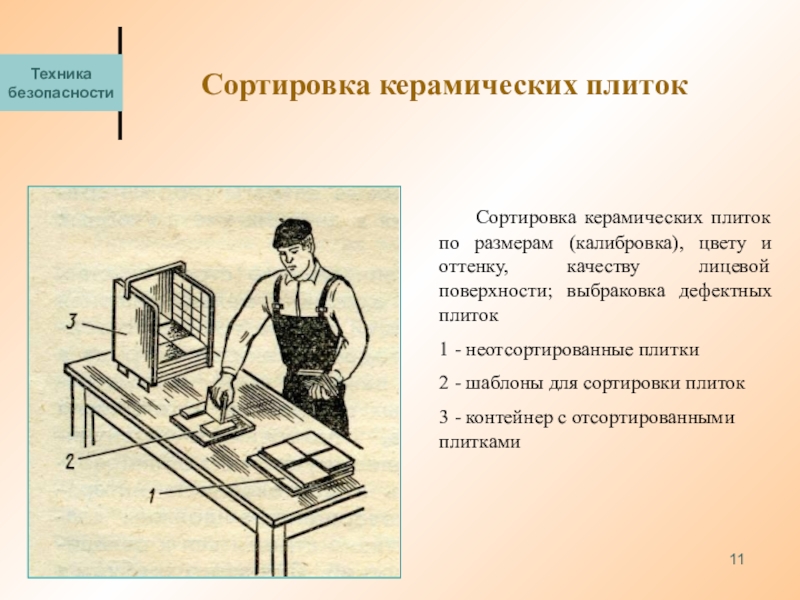

и оттенку, качеству лицевой поверхности; выбраковка дефектных плиток
1 - неотсортированные плитки
2 - шаблоны для сортировки плиток
3 - контейнер с отсортированными плитками

Техника
безопасности

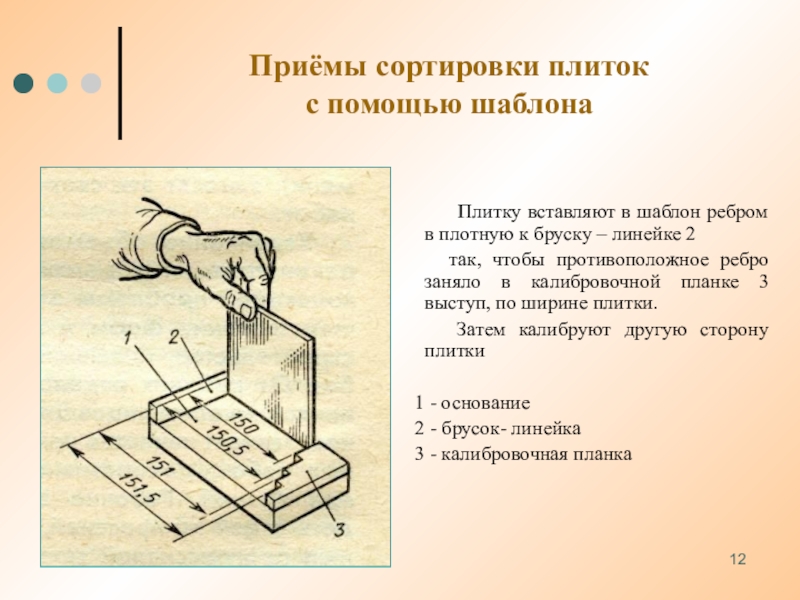

шаблон ребром в плотную к бруску – линейке 2
так, чтобы противоположное ребро заняло в калибровочной планке 3 выступ, по ширине плитки.
Затем калибруют другую сторону плитки

1 - основание
2 - брусок- линейка
3 - калибровочная планка

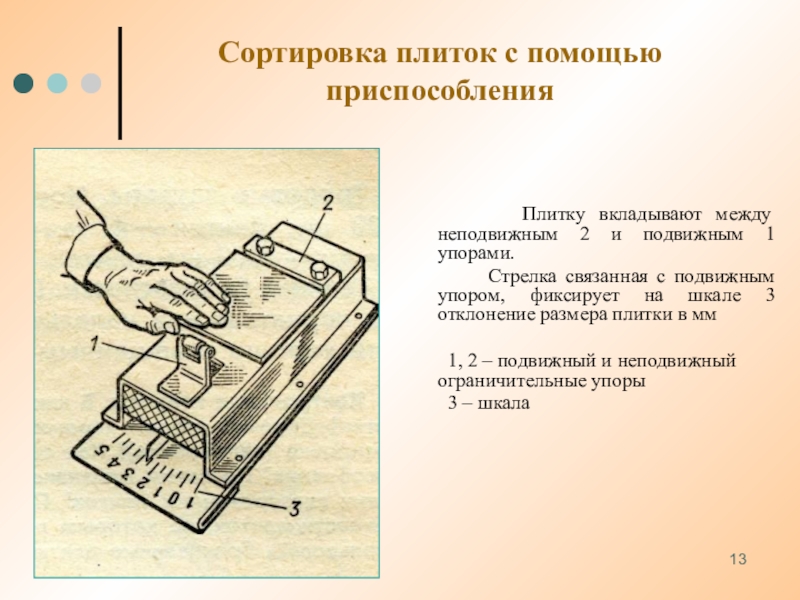

упорами.
Стрелка связанная с подвижным упором, фиксирует на шкале 3 отклонение размера плитки в мм

1, 2 – подвижный и неподвижный ограничительные упоры
3 – шкала

Сортировка плиток с помощью приспособления

кромок плиток

Техника
безопасности

режут различными способами

Резка плиток резцом (рис. б). Сильно нажимают на плитку резцом, прорезают глазурь и часть черепка.
Затем нижней стороной плитки ударяют о ребро доски так, чтобы линия надреза попала на ребро доски (рис. в).
Для отламывания узких надрезанных полос используют плитколом (рис. г)

Техника
безопасности

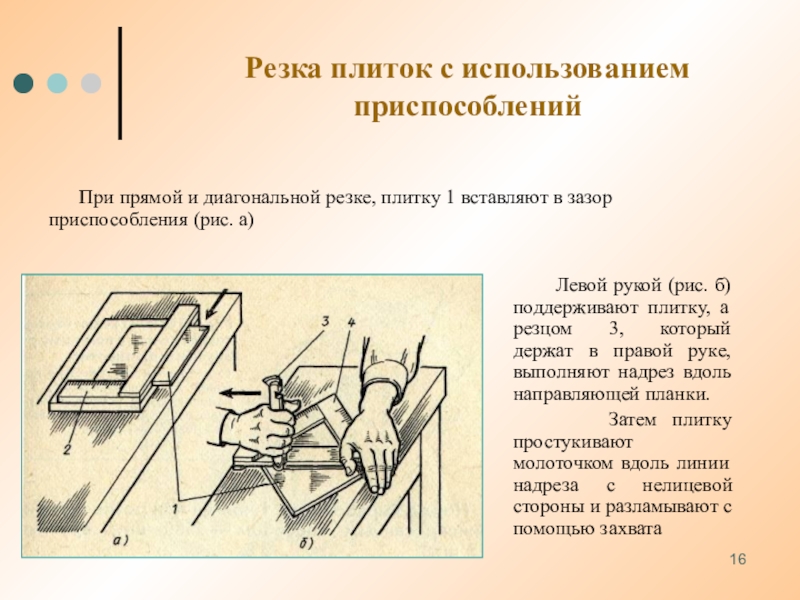

резке, плитку 1 вставляют в зазор приспособления (рис. а)

Левой рукой (рис. б) поддерживают плитку, а резцом 3, который держат в правой руке, выполняют надрез вдоль направляющей планки.
Затем плитку простукивают молоточком вдоль линии надреза с нелицевой стороны и разламывают с помощью захвата

с помощью приспособления плитку 1 помещают между ограничителями 4 и передвигают каретку так, чтобы центр резца совпал с центром отверстия.
Закрепив плитку фиксатором 5, рукояткой 6 вращают резец, высверливающий отверстие
1 - плитка
2 – резец
3 – пружина
4 – ограничитель
5 – фиксатор
6 - рукоятка

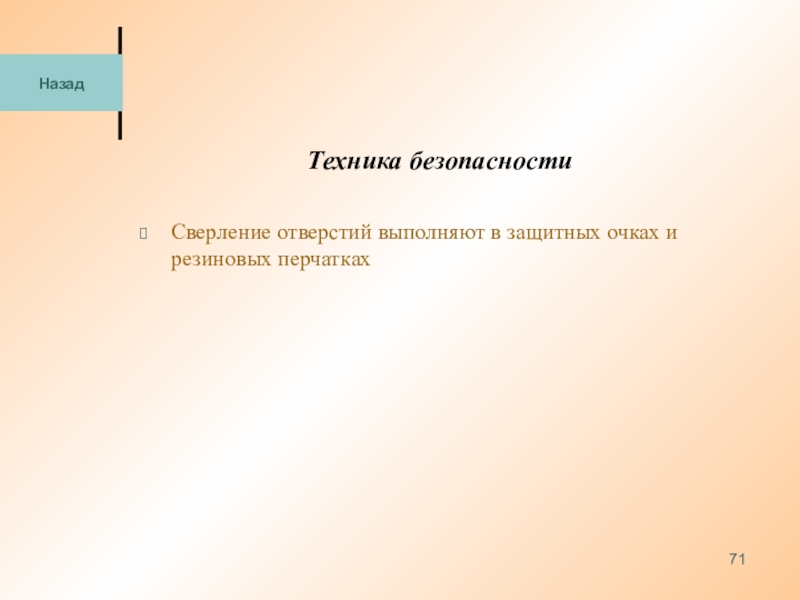

Техника
безопасности

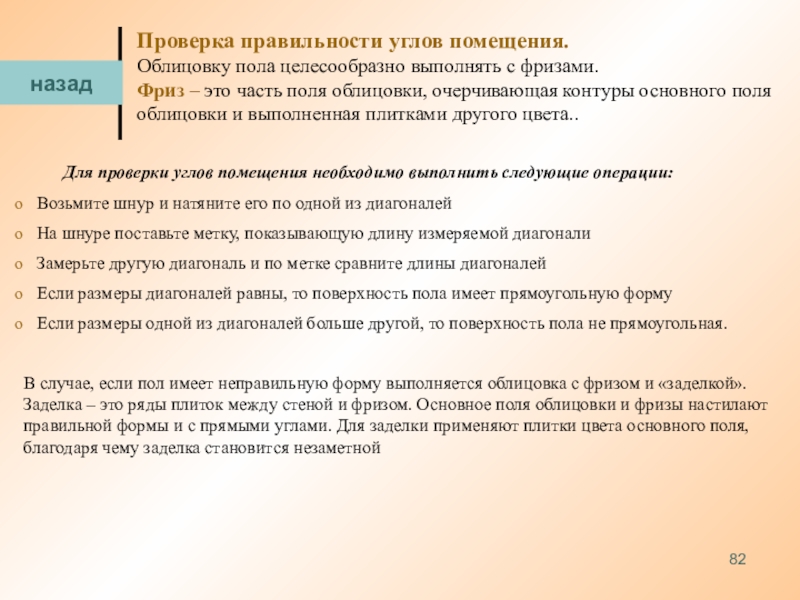

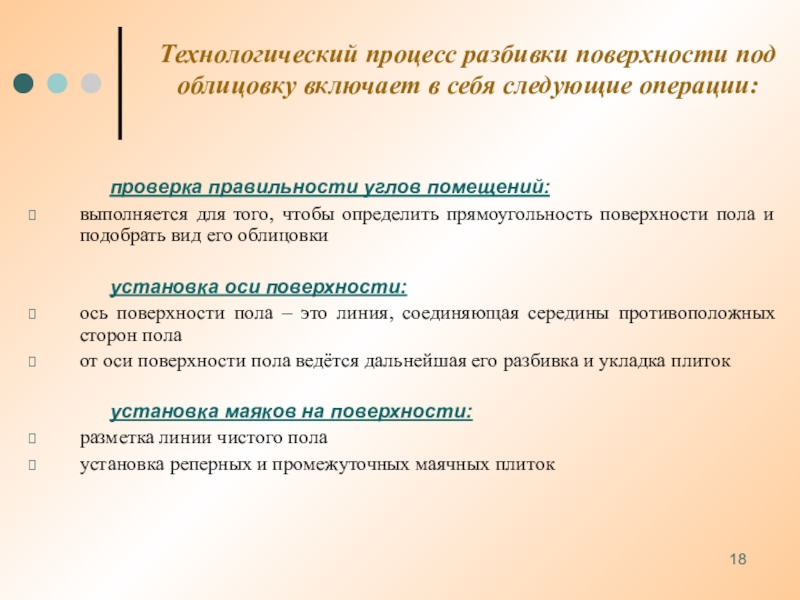

правильности углов помещений:
выполняется для того, чтобы определить прямоугольность поверхности пола и подобрать вид его облицовки

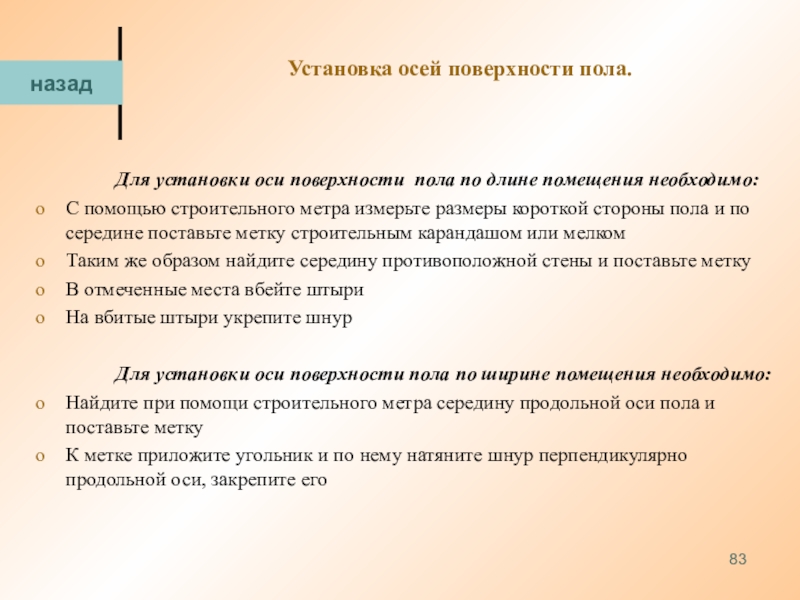

установка оси поверхности:
ось поверхности пола – это линия, соединяющая середины противоположных сторон пола
от оси поверхности пола ведётся дальнейшая его разбивка и укладка плиток

установка маяков на поверхности:
разметка линии чистого пола
установка реперных и промежуточных маячных плиток

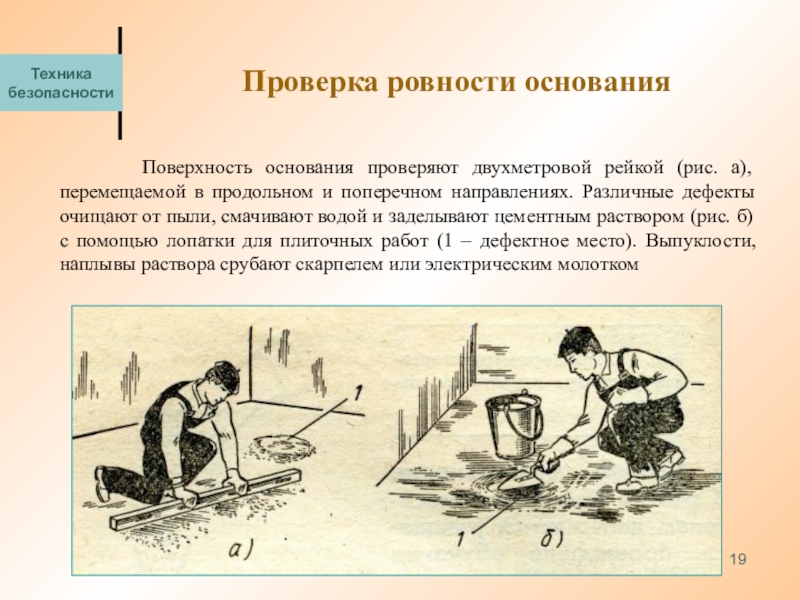

а), перемещаемой в продольном и поперечном направлениях. Различные дефекты очищают от пыли, смачивают водой и заделывают цементным раствором (рис. б) с помощью лопатки для плиточных работ (1 – дефектное место). Выпуклости, наплывы раствора срубают скарпелем или электрическим молотком

Техника
безопасности

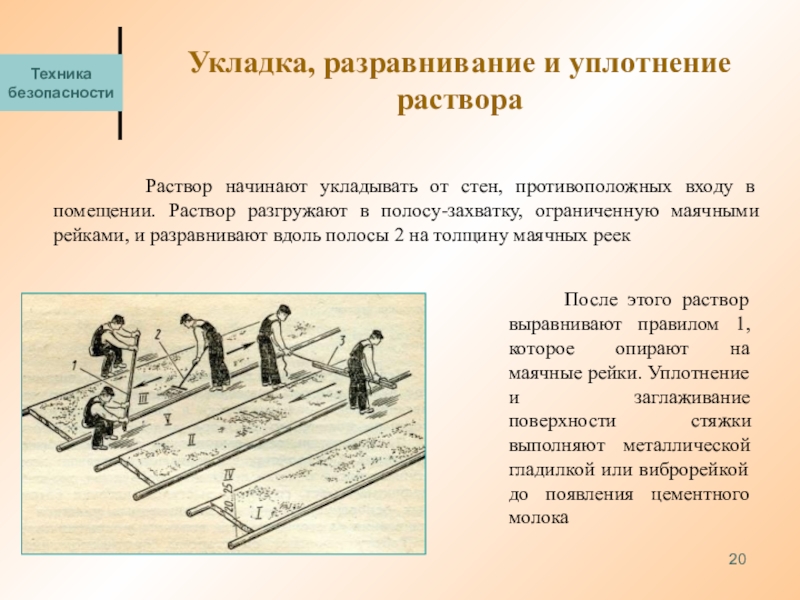

помещении. Раствор разгружают в полосу-захватку, ограниченную маячными рейками, и разравнивают вдоль полосы 2 на толщину маячных реек

После этого раствор выравнивают правилом 1, которое опирают на маячные рейки. Уплотнение и заглаживание поверхности стяжки выполняют металлической гладилкой или виброрейкой до появления цементного молока

Укладка, разравнивание и уплотнение раствора

Техника
безопасности

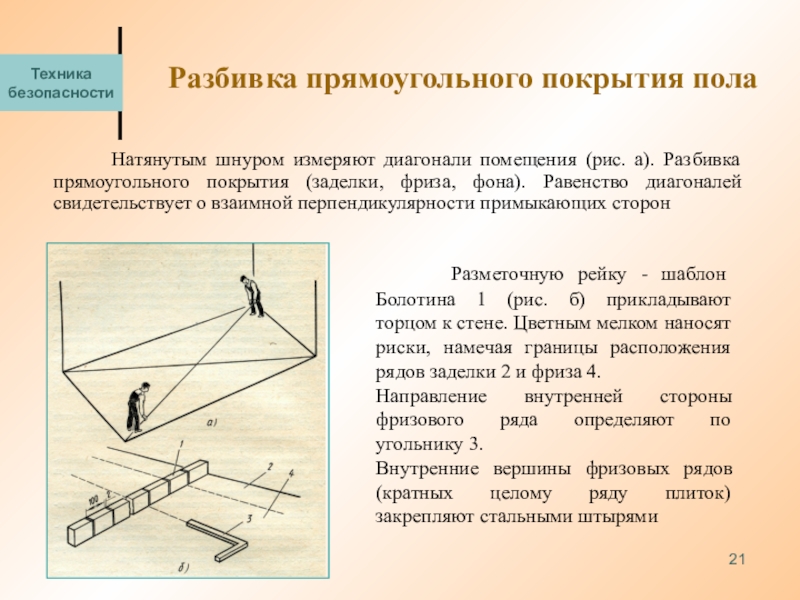

(рис. а). Разбивка прямоугольного покрытия (заделки, фриза, фона). Равенство диагоналей свидетельствует о взаимной перпендикулярности примыкающих сторон

Разметочную рейку - шаблон Болотина 1 (рис. б) прикладывают торцом к стене. Цветным мелком наносят риски, намечая границы расположения рядов заделки 2 и фриза 4.
Направление внутренней стороны фризового ряда определяют по угольнику 3.
Внутренние вершины фризовых рядов (кратных целому ряду плиток) закрепляют стальными штырями

Техника
безопасности

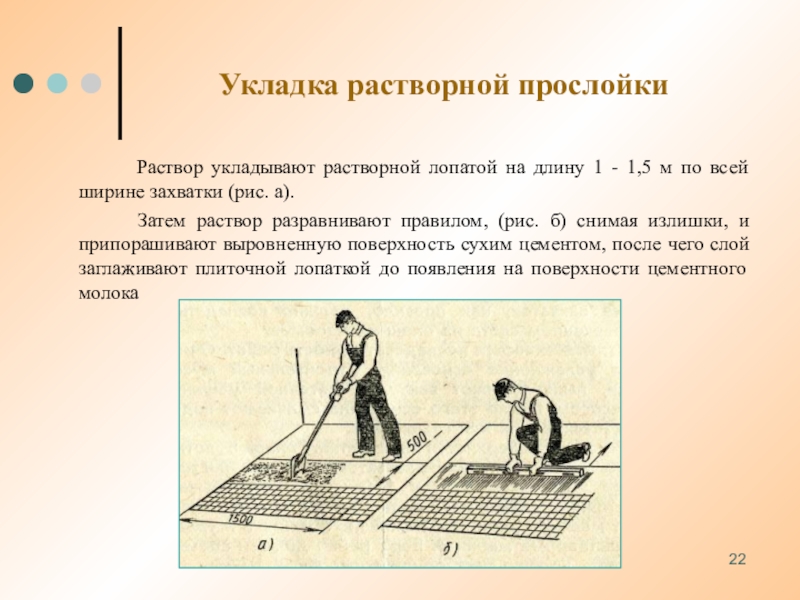

1 - 1,5 м по всей ширине захватки (рис. а).
Затем раствор разравнивают правилом, (рис. б) снимая излишки, и припорашивают выровненную поверхность сухим цементом, после чего слой заглаживают плиточной лопаткой до появления на поверхности цементного молока

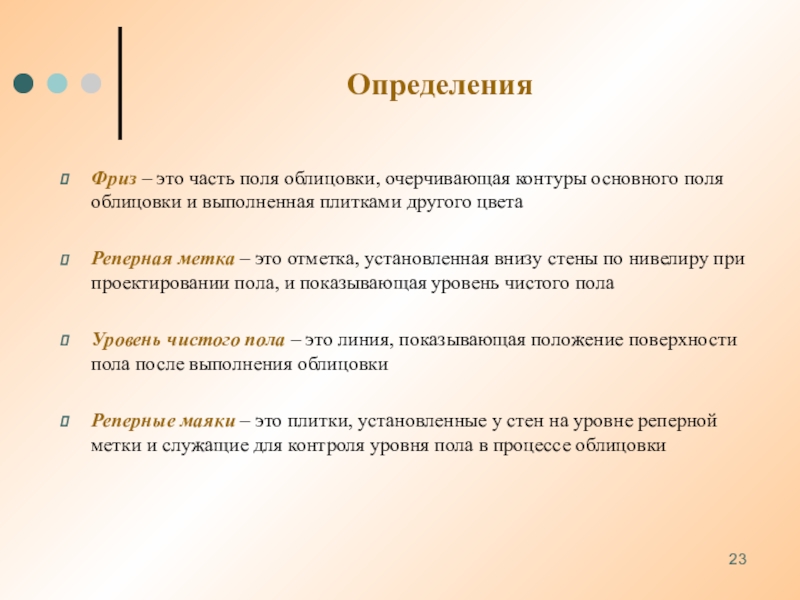

и выполненная плитками другого цвета

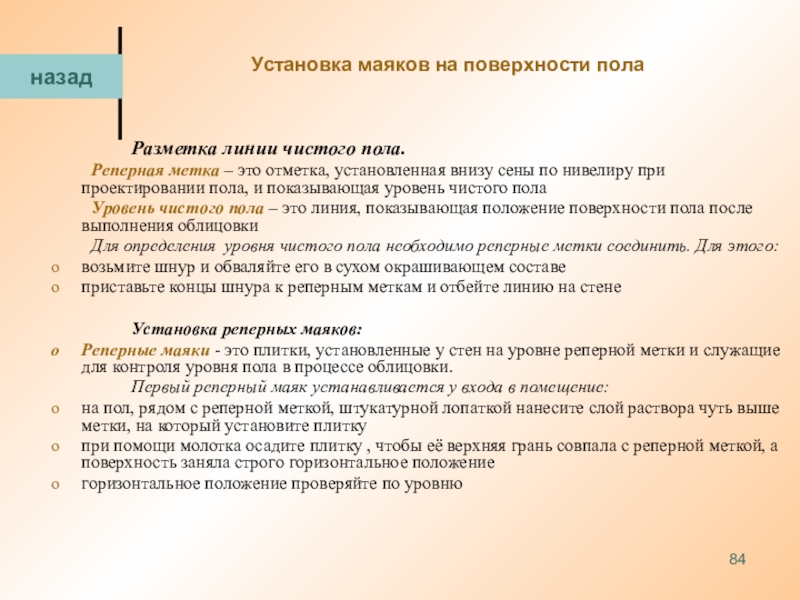

Реперная метка – это отметка, установленная внизу стены по нивелиру при проектировании пола, и показывающая уровень чистого пола

Уровень чистого пола – это линия, показывающая положение поверхности пола после выполнения облицовки

Реперные маяки – это плитки, установленные у стен на уровне реперной метки и служащие для контроля уровня пола в процессе облицовки

От стены или ряда ранее уложенных плиток 1 откладывают расстояние, равное пяти рядам плиток, и устанавливают маячные рейки 2 с помощью правила 3 и уровня на расстоянии марки 4. Верх рейки должен соответствовать уровню растворной прослойки

1 – уложенные плитки
2 – маячные рейки
3 – правило с уровнем
4 – растворные марки

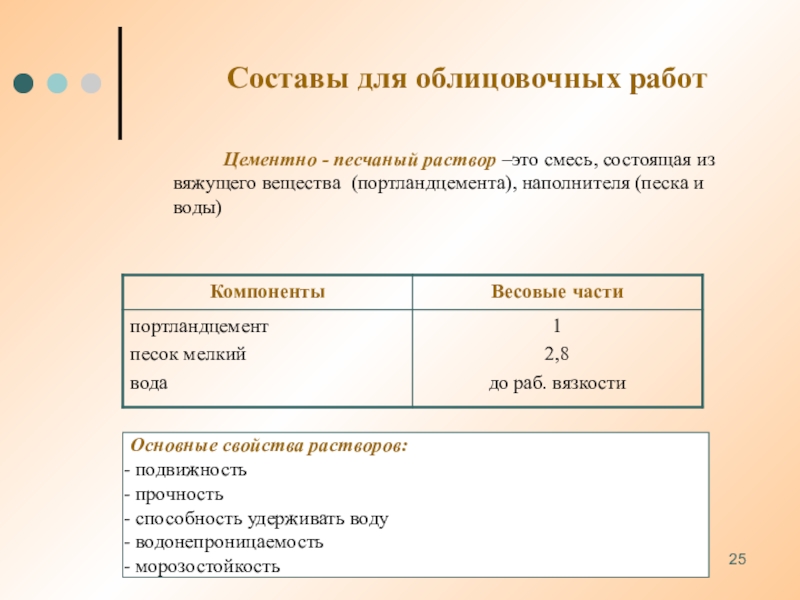

вяжущего вещества (портландцемента), наполнителя (песка и воды)

Основные свойства растворов:
подвижность
прочность
способность удерживать воду
водонепроницаемость
морозостойкость

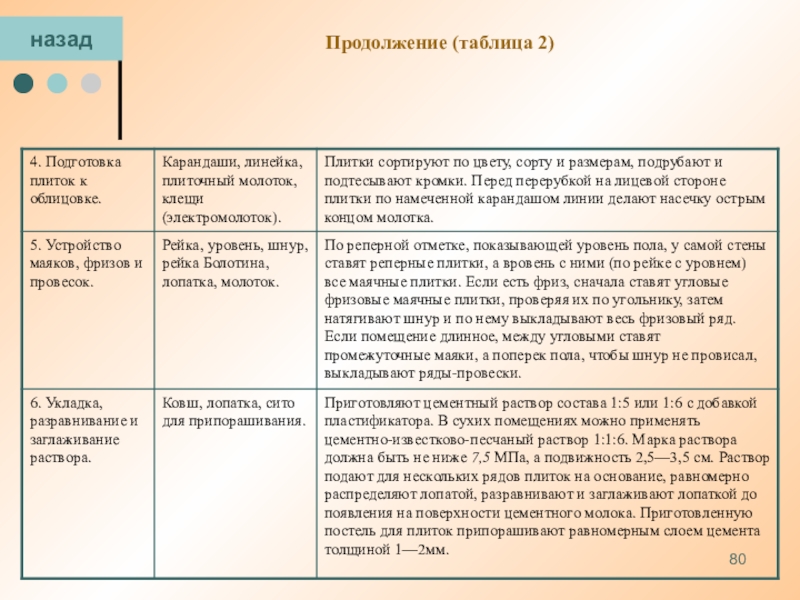

плитки

укладка фризового ряда

устройство захваток

настилка основного фона

Перед выполнением облицовки подготовьте необходимый инструмент и проверьте его качество

слой

стяжка

антикоррозийная прослойка

связующая прослойка

покрытие

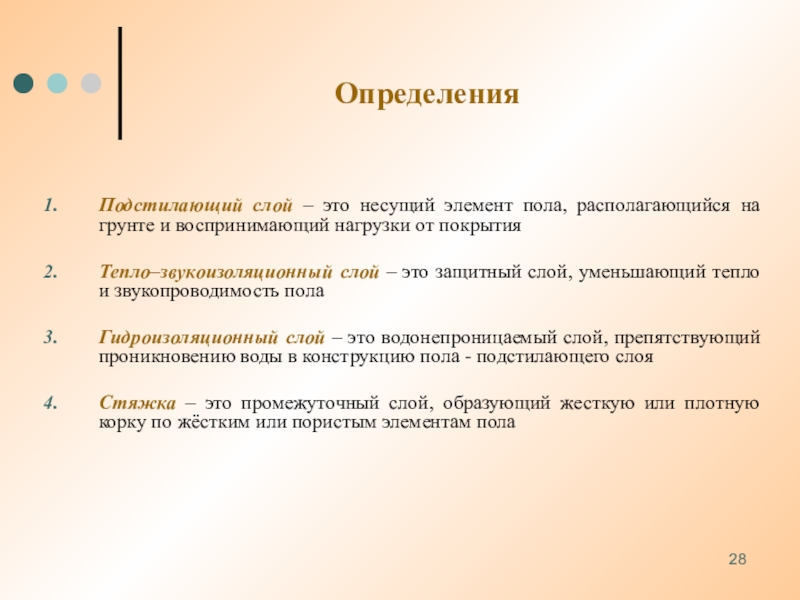

воспринимающий нагрузки от покрытия

Тепло–звукоизоляционный слой – это защитный слой, уменьшающий тепло и звукопроводимость пола

Гидроизоляционный слой – это водонепроницаемый слой, препятствующий проникновению воды в конструкцию пола - подстилающего слоя

Стяжка – это промежуточный слой, образующий жесткую или плотную корку по жёстким или пористым элементам пола

при её отсутствии с нижележащими элементами пола

Связующая прослойка – это промежуточный слой из цементного раствора или мастики, который связывает покрытие с нижележащими элементами: стяжкой или подстилающим слоем

Покрытие – это верхний элемент пола, непосредственно подвергающийся эксплуатационным воздействиям

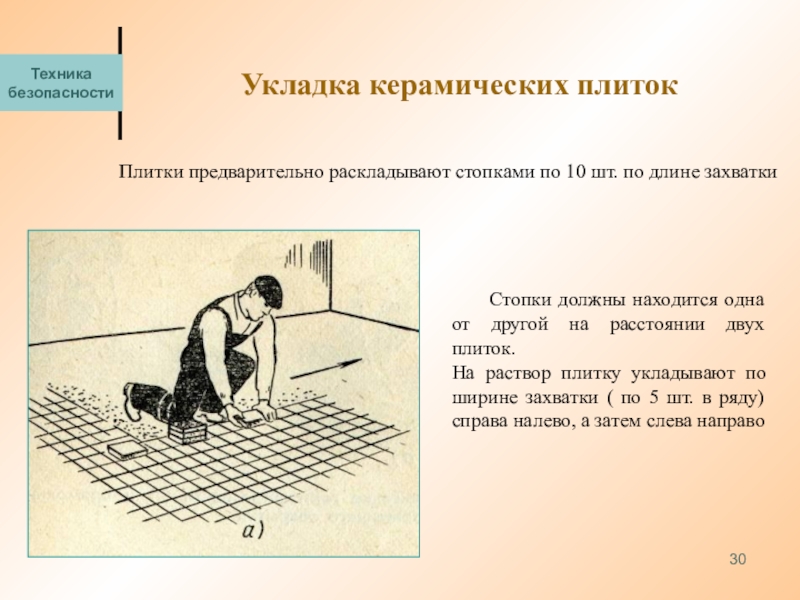

шт. по длине захватки

Стопки должны находится одна от другой на расстоянии двух плиток.
На раствор плитку укладывают по ширине захватки ( по 5 шт. в ряду) справа налево, а затем слева направо

Техника
безопасности

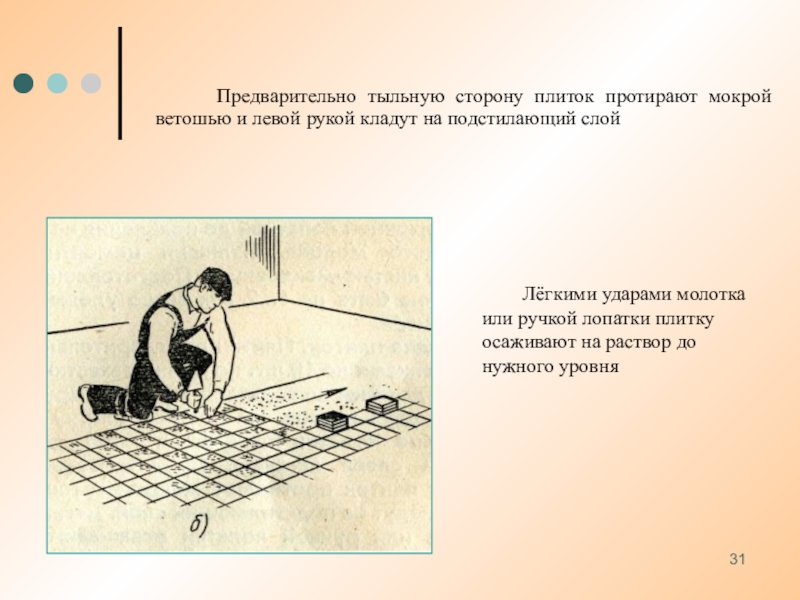

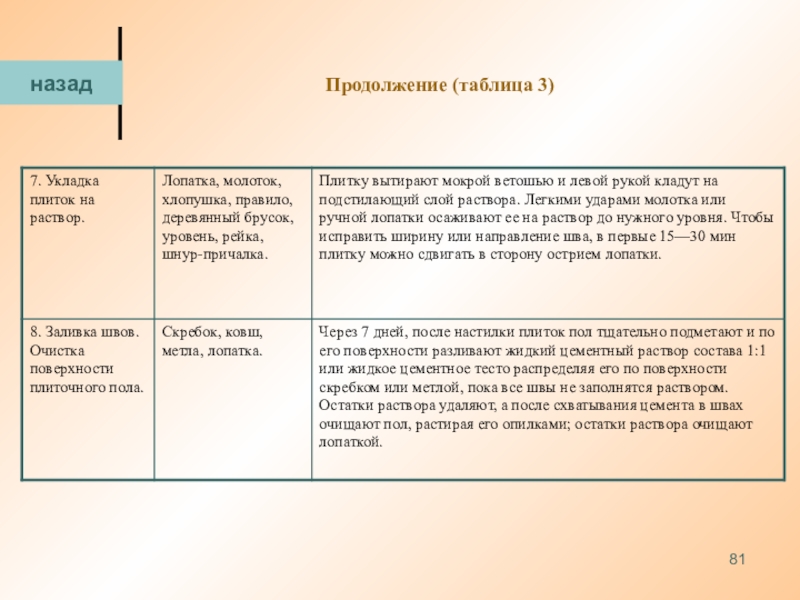

левой рукой кладут на подстилающий слой

Лёгкими ударами молотка или ручкой лопатки плитку осаживают на раствор до нужного уровня

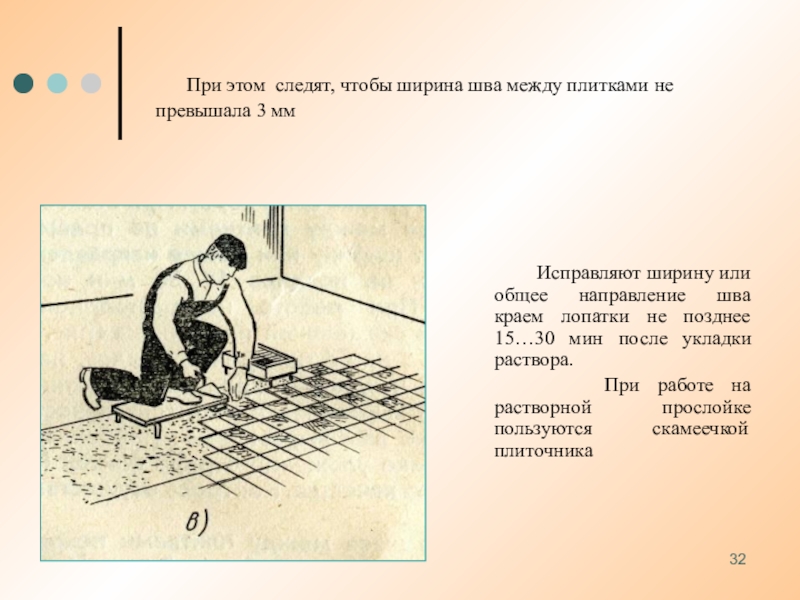

не превышала 3 мм

Исправляют ширину или общее направление шва краем лопатки не позднее 15…30 мин после укладки раствора.
При работе на растворной прослойке пользуются скамеечкой плиточника

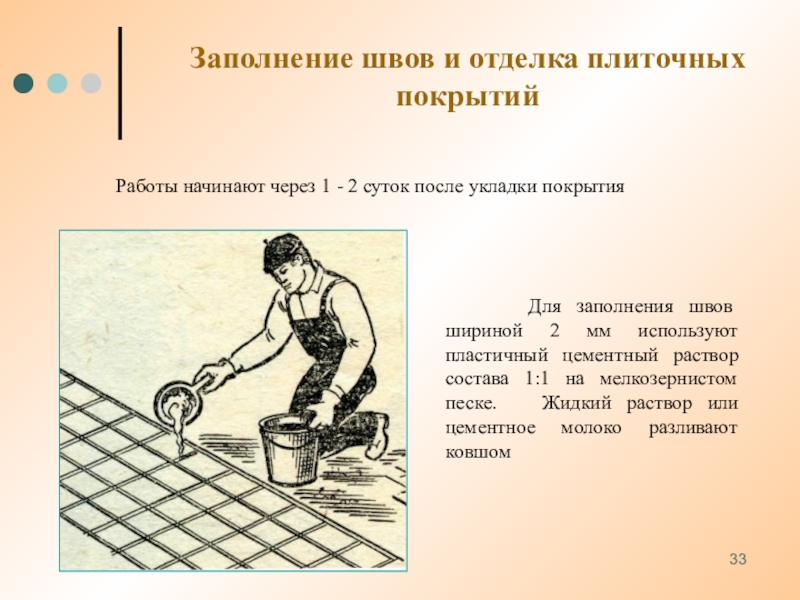

суток после укладки покрытия

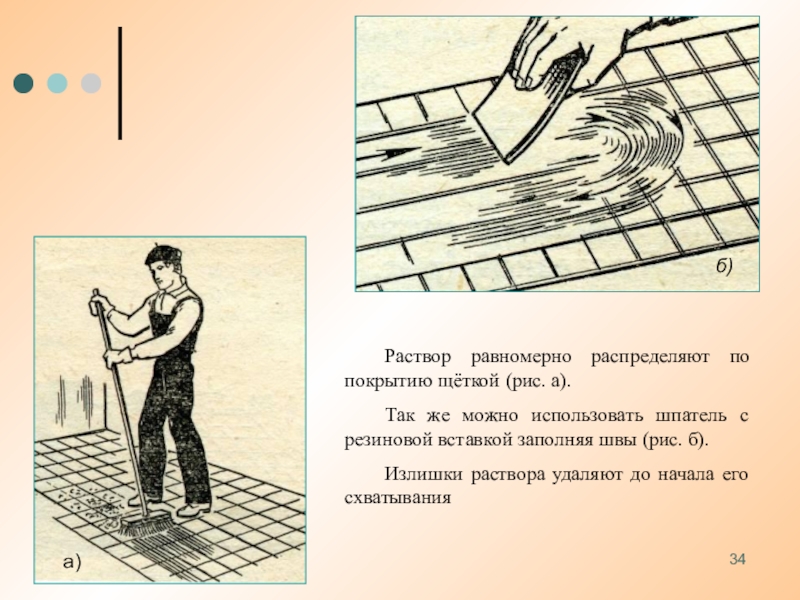

Для заполнения швов шириной 2 мм используют пластичный цементный раствор состава 1:1 на мелкозернистом песке. Жидкий раствор или цементное молоко разливают ковшом

шпатель с резиновой вставкой заполняя швы (рис. б).
Излишки раствора удаляют до начала его схватывания

а)

б)

швах покрытие протирают влажными опилками, ветошью (рис. а) и промывают водой

Следы схватывания раствора или потёки краски счищают металлическим скребком (рис. б)

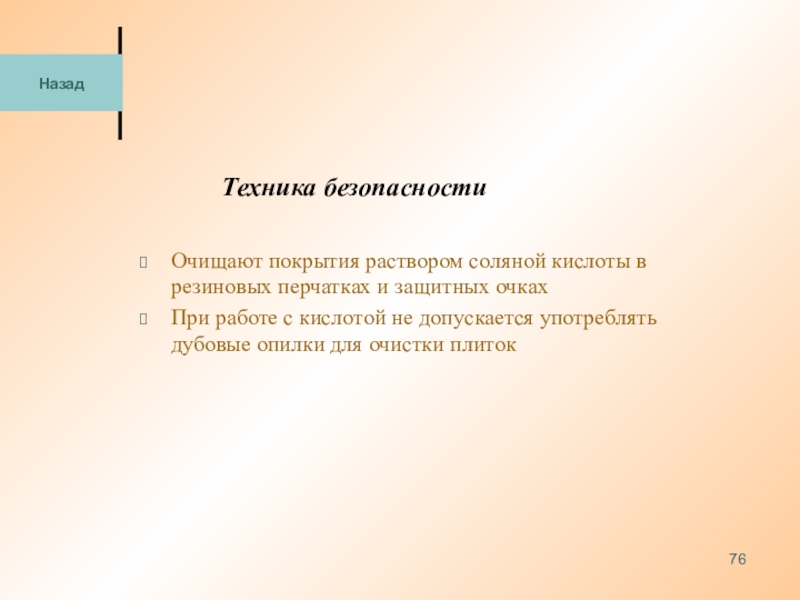

Техника
безопасности

а)

б)

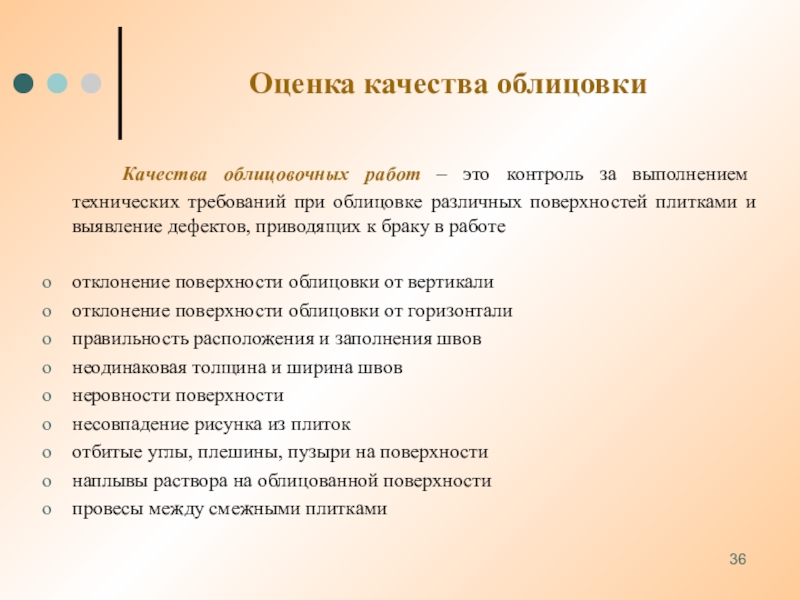

технических требований при облицовке различных поверхностей плитками и выявление дефектов, приводящих к браку в работе

отклонение поверхности облицовки от вертикали

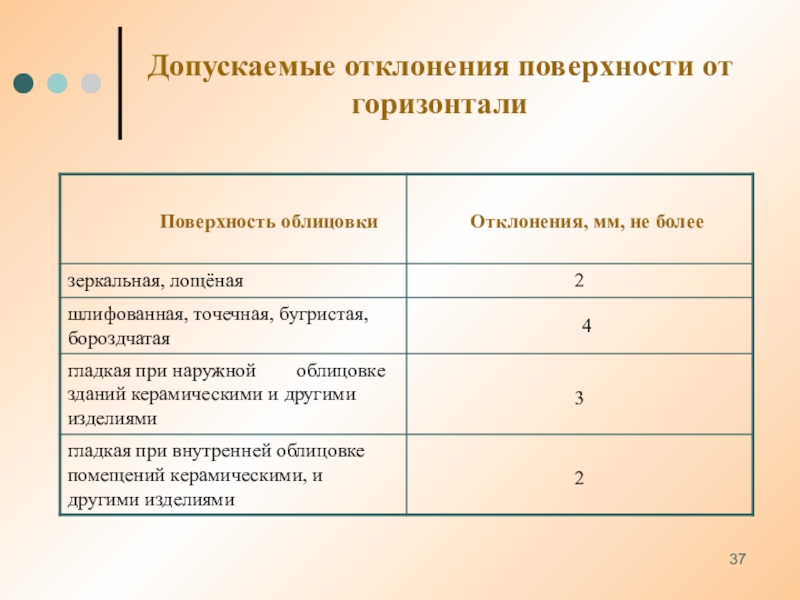

отклонение поверхности облицовки от горизонтали
правильность расположения и заполнения швов
неодинаковая толщина и ширина швов
неровности поверхности
несовпадение рисунка из плиток
отбитые углы, плешины, пузыри на поверхности
наплывы раствора на облицованной поверхности
провесы между смежными плитками

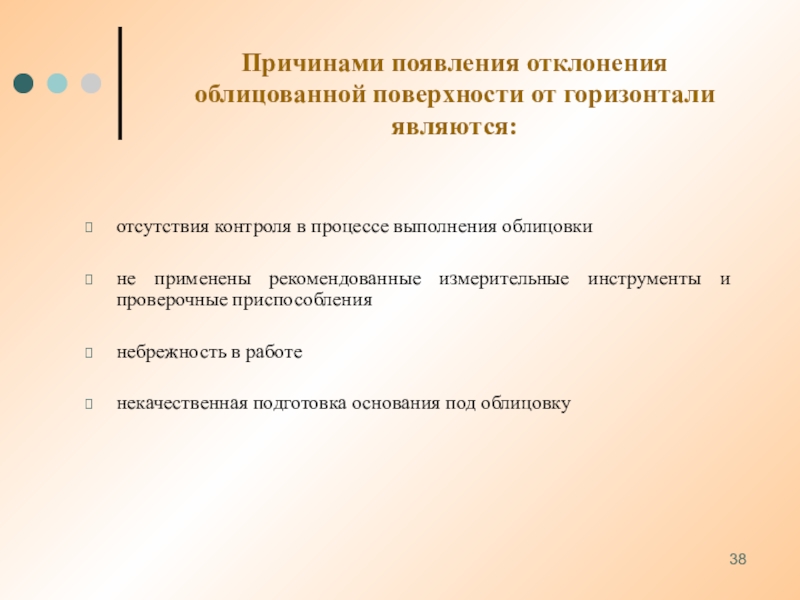

выполнения облицовки

не применены рекомендованные измерительные инструменты и проверочные приспособления

небрежность в работе

некачественная подготовка основания под облицовку

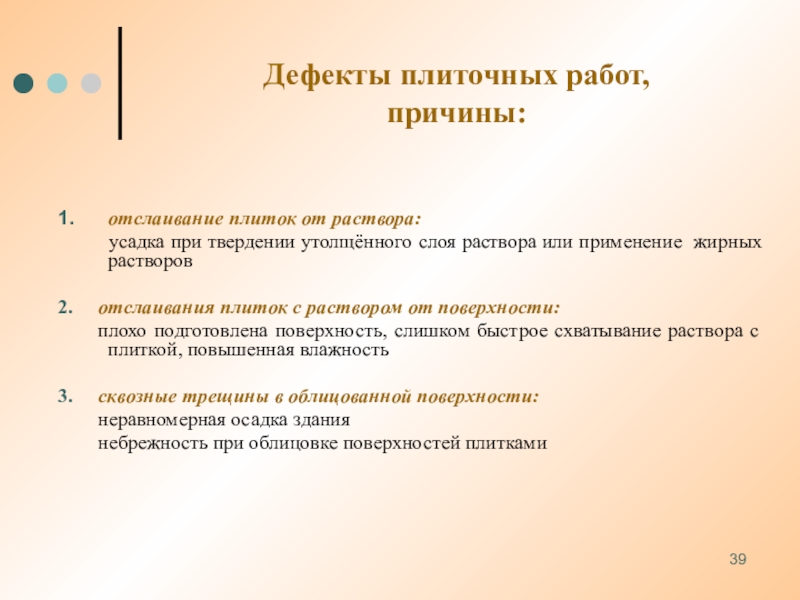

усадка при твердении утолщённого слоя раствора или применение жирных растворов

2. отслаивания плиток с раствором от поверхности:
плохо подготовлена поверхность, слишком быстрое схватывание раствора с плиткой, повышенная влажность

3. сквозные трещины в облицованной поверхности:
неравномерная осадка здания
небрежность при облицовке поверхностей плитками

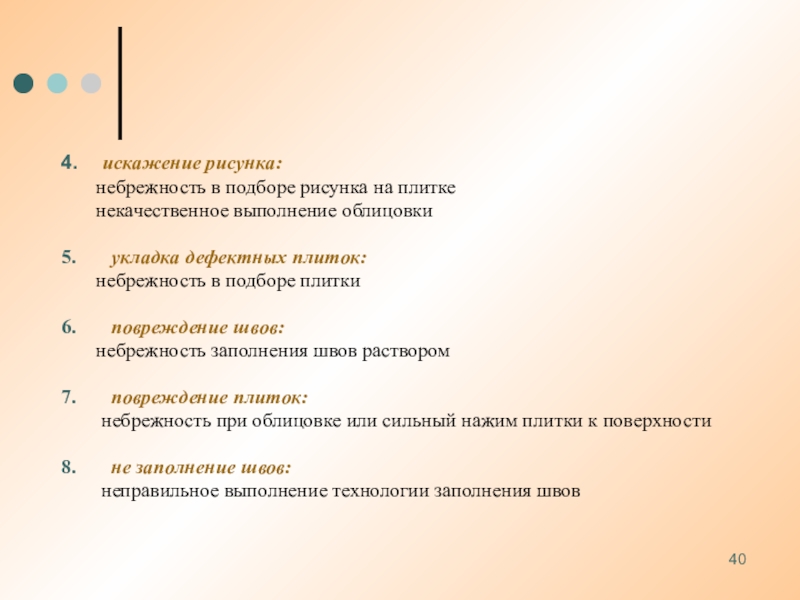

на плитке
некачественное выполнение облицовки

5. укладка дефектных плиток:
небрежность в подборе плитки

6. повреждение швов:
небрежность заполнения швов раствором

7. повреждение плиток:
небрежность при облицовке или сильный нажим плитки к поверхности

8. не заполнение швов:
неправильное выполнение технологии заполнения швов

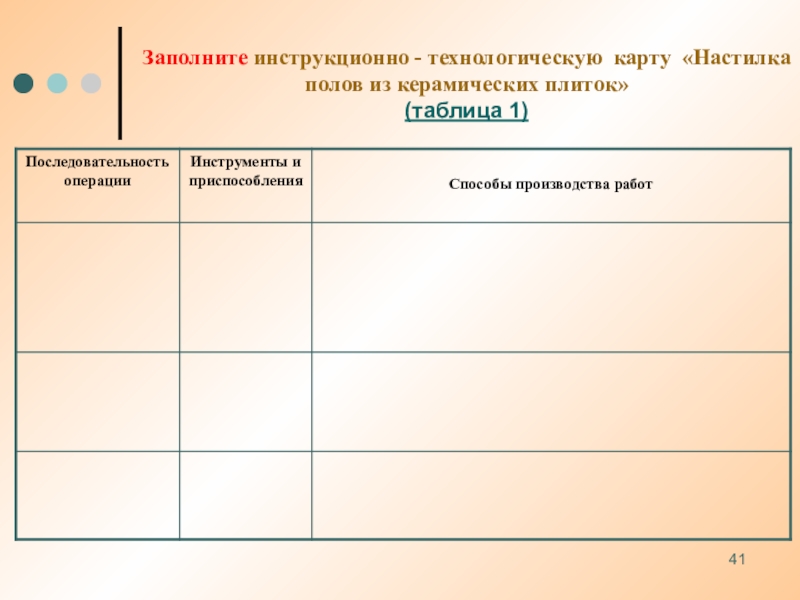

(таблица 1)

а) цвету, размеру и качеству
б) весу
в) по составу

2. Неровности – выступы, бугры – отламывают …
а) зубилом
б) кусачками, плитколомом

3. Для сортировки плитки по размерам применяют:
а) линейку
б) шаблон – крестовину
в) угломер

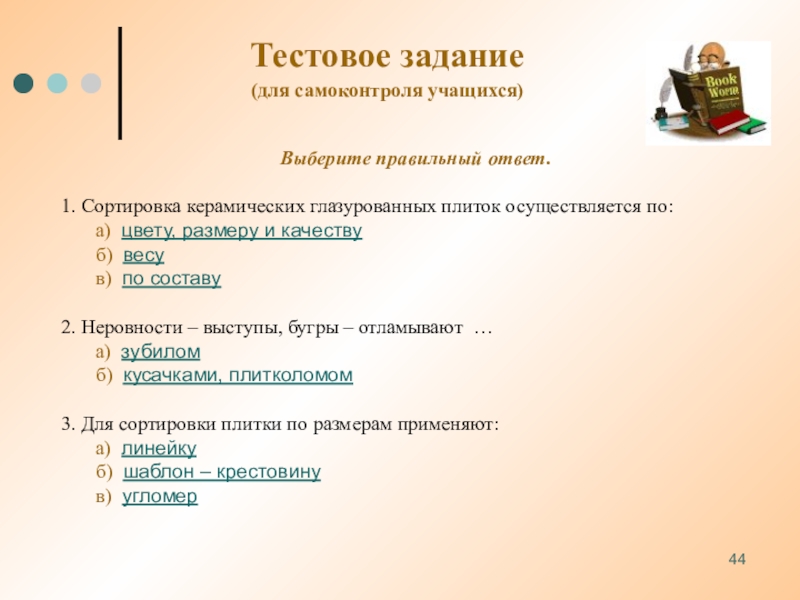

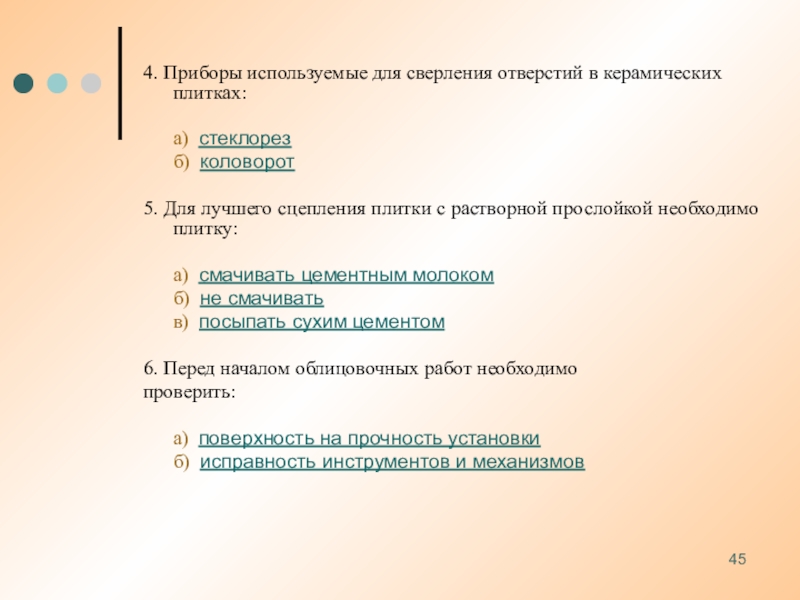

Тестовое задание (для самоконтроля учащихся)

а) стеклорез

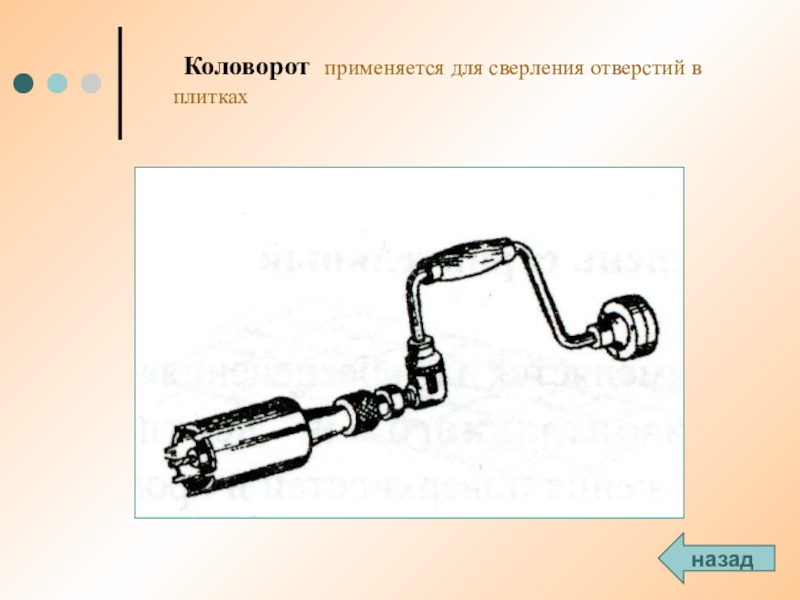

б) коловорот

5. Для лучшего сцепления плитки с растворной прослойкой необходимо плитку:

а) смачивать цементным молоком
б) не смачивать
в) посыпать сухим цементом

6. Перед началом облицовочных работ необходимо
проверить:

а) поверхность на прочность установки
б) исправность инструментов и механизмов

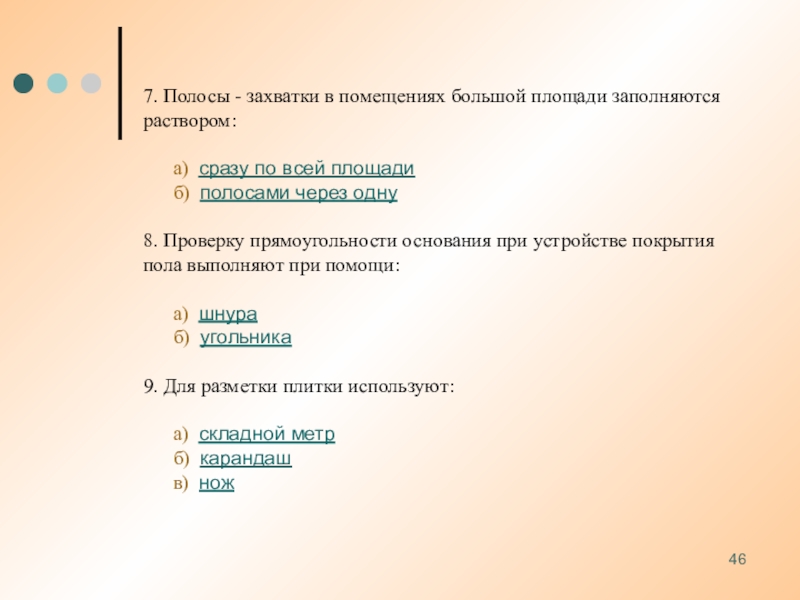

а) сразу по всей площади
б) полосами через одну

8. Проверку прямоугольности основания при устройстве покрытия пола выполняют при помощи:

а) шнура
б) угольника

9. Для разметки плитки используют:

а) складной метр
б) карандаш
в) нож

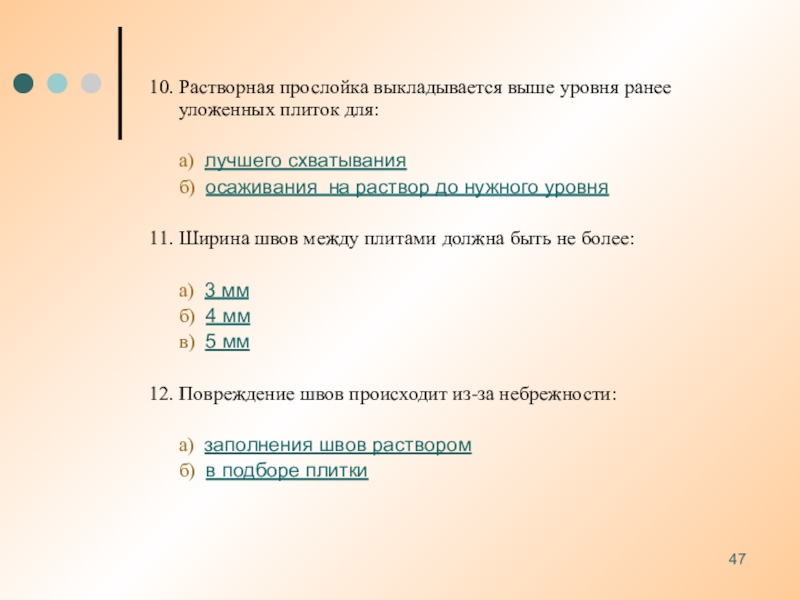

а) лучшего схватывания
б) осаживания на раствор до нужного уровня

11. Ширина швов между плитами должна быть не более:

а) 3 мм
б) 4 мм
в) 5 мм

12. Повреждение швов происходит из-за небрежности:

а) заполнения швов раствором
б) в подборе плитки

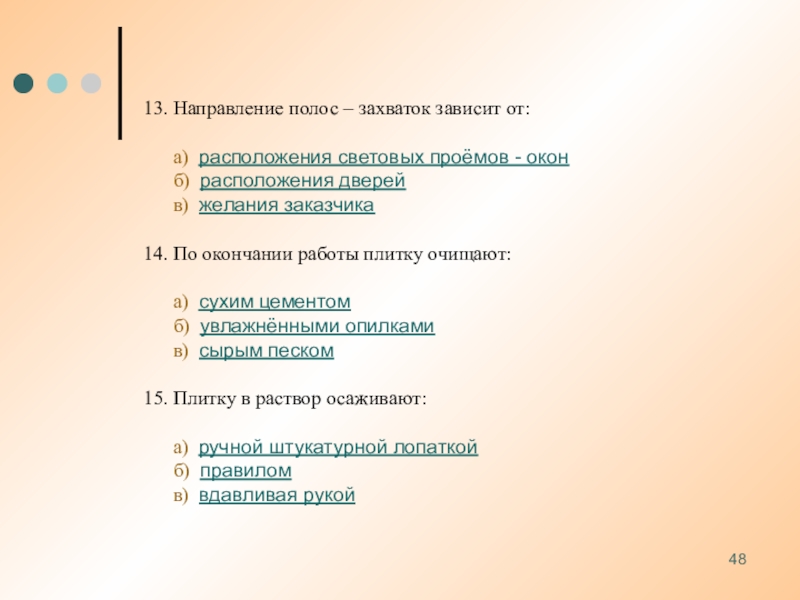

световых проёмов - окон
б) расположения дверей
в) желания заказчика

14. По окончании работы плитку очищают:

а) сухим цементом
б) увлажнёнными опилками
в) сырым песком

15. Плитку в раствор осаживают:

а) ручной штукатурной лопаткой
б) правилом
в) вдавливая рукой

б) 150

17. Для удаления жировых пятен с поверхностей используют соляную кислоту концентрации:

а) 3%
б) 7%
в) 10%

18. Установка плитки по диагонали начинается от:

а) фризового ряда
б) угла помещений
в) окна

школа', 1982г - с.175
Ивлиев А.А., Калькин А.А., Скок О.М. Отделочные строительные работы> .М.:<Акодем А>, 1998г
Журавлёв И. П. Штукатур. Мастер отделочных строительных работ. Учебное пособие для учащихся профессионально-технических училищ-Ростов н/д: издательство <Феникс>,-2000г - с.320
Борилов А.В., Воловикова О .В. организация технология строительных и отделочных работ.:-2005г.
Ивлев А .А .,Кальгин А .А .,Скок О.М Отделочные строительные работы.:-1999г .
Куликов О.Н ., Ролин Е.И.Охрана труда в строительстве.:-2002г

поверхность

назад

клеевых материалов

назад

потёков раствора

назад

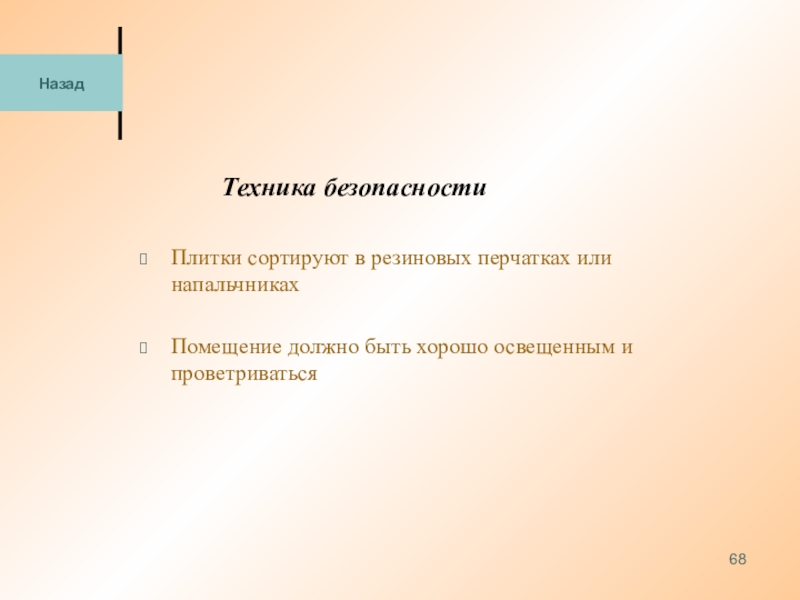

освещенным и проветриваться

Назад

хорошо освещаемом, с приточно – вытяжной или естественной вентиляцией

К работе с электроинструментом допускаются учащиеся прошедшие обучение и инструктаж на рабочем месте

Назад

инструктаж на рабочем месте
Работают с электрическим молотком в диэлектрических перчатках, резиновых сапогах и защитных очках

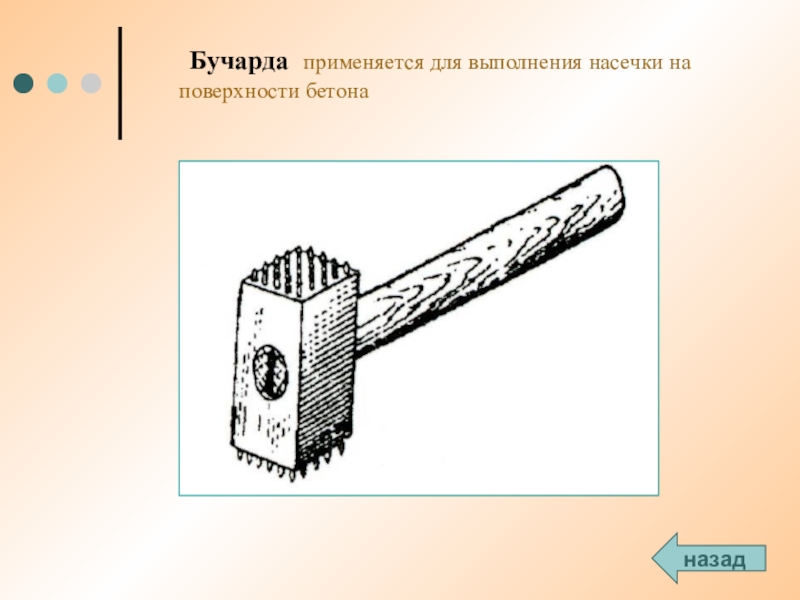

Удаляют неровности ломом, скарпелем или зубилом в рукавицах и защитных очках
При приготовлении раствора соляной кислоты на месте работ кислоту тонкой струёй через воронку вливают в воду при постоянном перемешивании

Назад

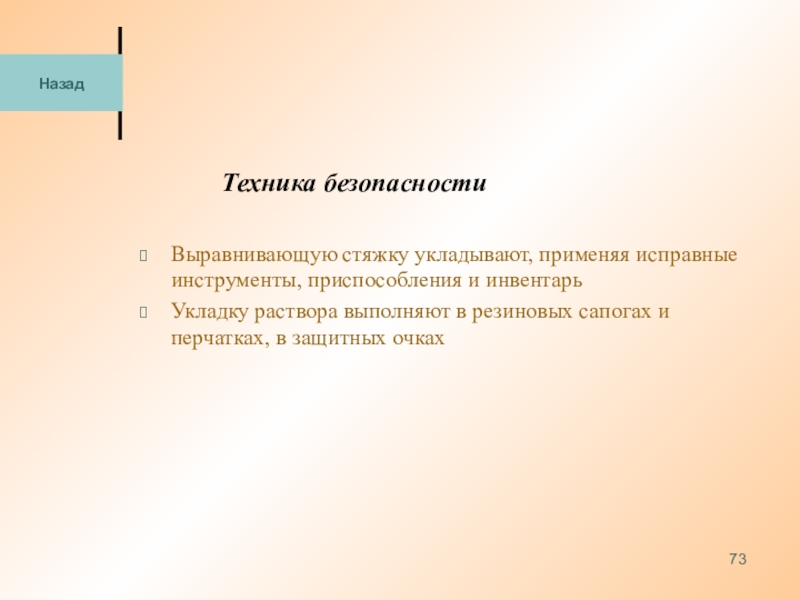

выполняют в резиновых сапогах и перчатках, в защитных очках

Назад

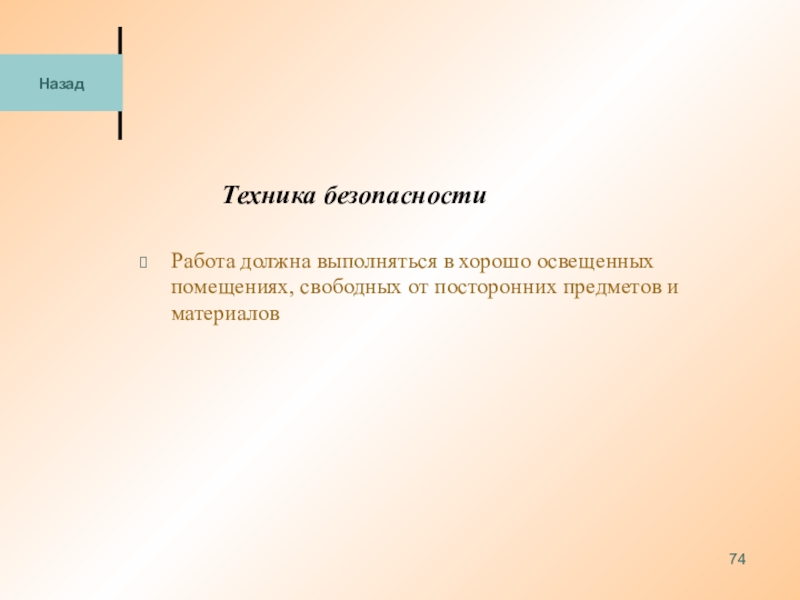

предметов и материалов

Назад

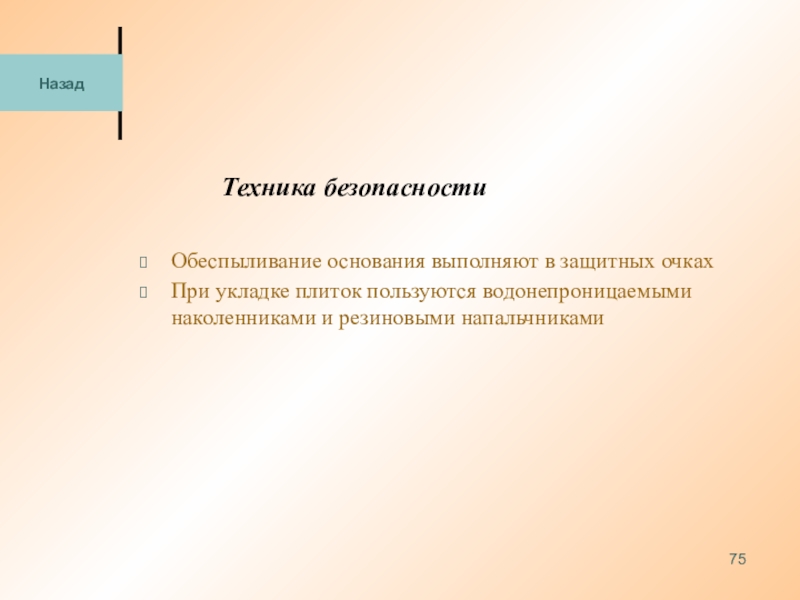

наколенниками и резиновыми напальчниками

Назад

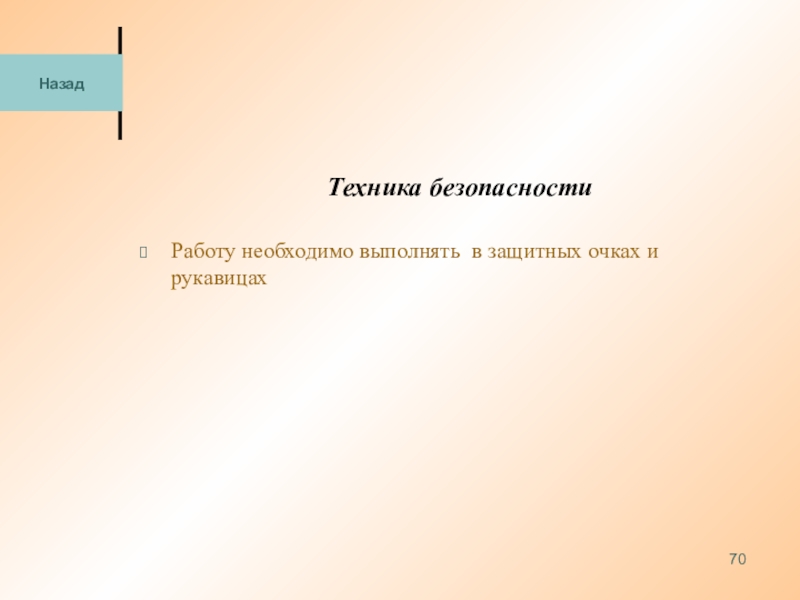

очках
При работе с кислотой не допускается употреблять дубовые опилки для очистки плиток

Назад

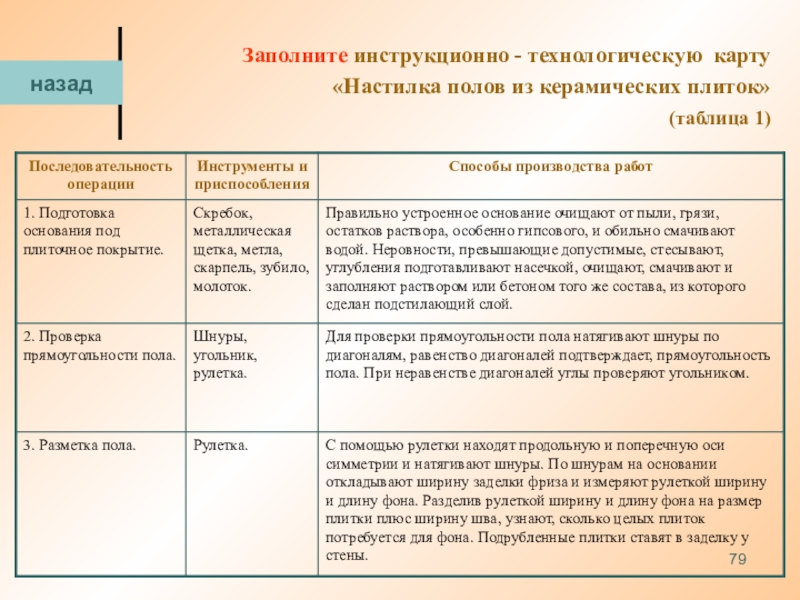

(таблица 1)

назад

Облицовку пола целесообразно выполнять с фризами. Фриз – это часть поля облицовки, очерчивающая контуры основного поля облицовки и выполненная плитками другого цвета..

Для проверки углов помещения необходимо выполнить следующие операции:
Возьмите шнур и натяните его по одной из диагоналей
На шнуре поставьте метку, показывающую длину измеряемой диагонали
Замерьте другую диагональ и по метке сравните длины диагоналей
Если размеры диагоналей равны, то поверхность пола имеет прямоугольную форму
Если размеры одной из диагоналей больше другой, то поверхность пола не прямоугольная.

В случае, если пол имеет неправильную форму выполняется облицовка с фризом и «заделкой». Заделка – это ряды плиток между стеной и фризом. Основное поля облицовки и фризы настилают правильной формы и с прямыми углами. Для заделки применяют плитки цвета основного поля, благодаря чему заделка становится незаметной

назад

необходимо:
С помощью строительного метра измерьте размеры короткой стороны пола и по середине поставьте метку строительным карандашом или мелком
Таким же образом найдите середину противоположной стены и поставьте метку
В отмеченные места вбейте штыри
На вбитые штыри укрепите шнур

Для установки оси поверхности пола по ширине помещения необходимо:
Найдите при помощи строительного метра середину продольной оси пола и поставьте метку
К метке приложите угольник и по нему натяните шнур перпендикулярно продольной оси, закрепите его

назад

это отметка, установленная внизу сены по нивелиру при проектировании пола, и показывающая уровень чистого пола
Уровень чистого пола – это линия, показывающая положение поверхности пола после выполнения облицовки
Для определения уровня чистого пола необходимо реперные метки соединить. Для этого:
возьмите шнур и обваляйте его в сухом окрашивающем составе
приставьте концы шнура к реперным меткам и отбейте линию на стене

Установка реперных маяков:
Реперные маяки - это плитки, установленные у стен на уровне реперной метки и служащие для контроля уровня пола в процессе облицовки.
Первый реперный маяк устанавливается у входа в помещение:
на пол, рядом с реперной меткой, штукатурной лопаткой нанесите слой раствора чуть выше метки, на который установите плитку
при помощи молотка осадите плитку , чтобы её верхняя грань совпала с реперной меткой, а поверхность заняла строго горизонтальное положение
горизонтальное положение проверяйте по уровню

назад
