Презентация, доклад на тему Наглядное пособие для изучения шпоночного и штифтового соединений

Шпоночное соединение Шпонка обеспечивает соединение и передачу вращательного момента от вала к детали, сидящей на нём (втулке, зубчатому колесу, шкиву и т.п.)

Слайд 1 Наглядное пособие

для изучения шпоночного и штифтового соединений

Урок подготовил и провел учитель технологий
Иловайской ОШ № 14
Донецкой Народной Республики
Фоменко Александр Андреевич

Иловайск, 2016 г.

ИЛОВАЙСКАЯ ОБЩЕОБРАЗОВАТЕЛЬНАЯ ШКОЛА № 14
Харцызского городского совета
Донецкой Народной Республики

Наглядное пособие        для изучения

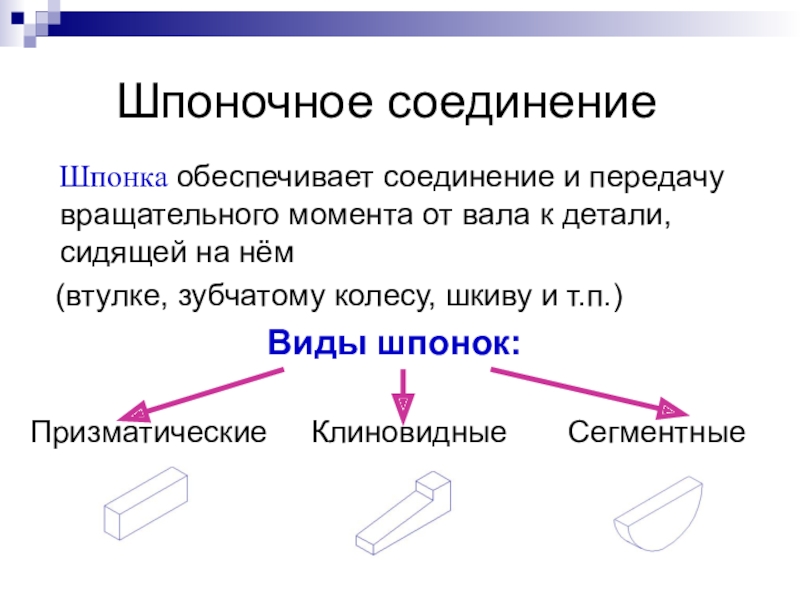

Слайд 2 Шпоночное соединение
Шпонка обеспечивает соединение и передачу

вращательного момента от вала к детали, сидящей на нём
(втулке, зубчатому колесу, шкиву и т.п.)
Виды шпонок:

Призматические Клиновидные Сегментные

Шпоночное соединение  Шпонка обеспечивает соединение и передачу вращательного момента от вала к детали,

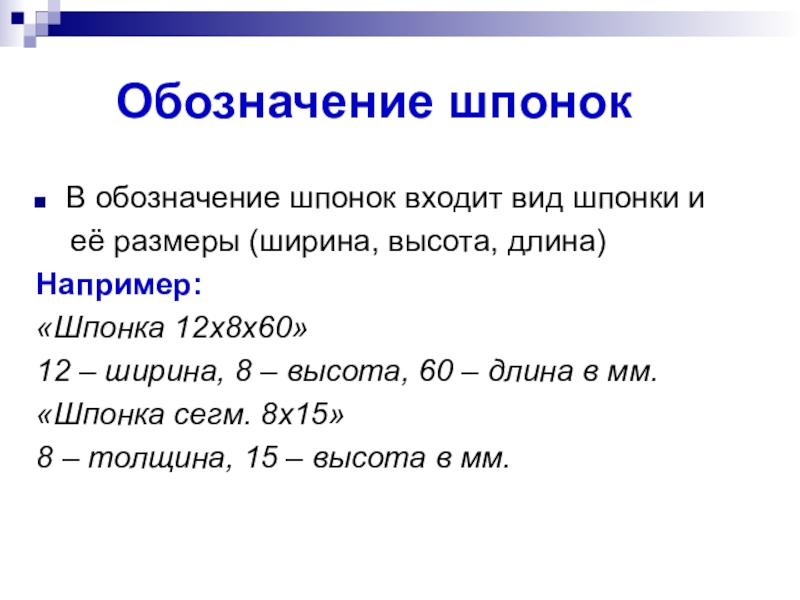

Слайд 3 Обозначение шпонок
В обозначение шпонок входит вид шпонки и


её размеры (ширина, высота, длина)
Например:
«Шпонка 12х8х60»
12 – ширина, 8 – высота, 60 – длина в мм.
«Шпонка сегм. 8х15»
8 – толщина, 15 – высота в мм.
Обозначение шпонокВ обозначение шпонок входит вид шпонки и   её размеры (ширина, высота,

Слайд 4


Вал

Вал

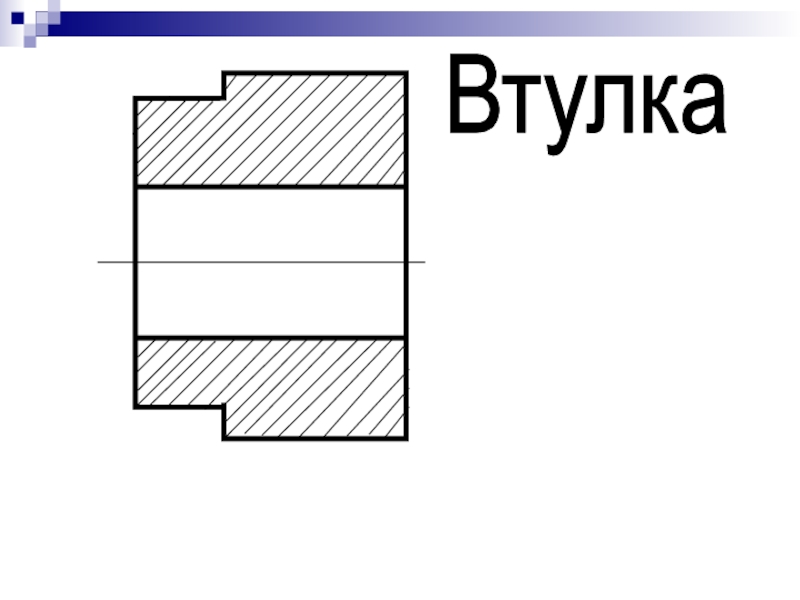

Слайд 5Втулка

Втулка

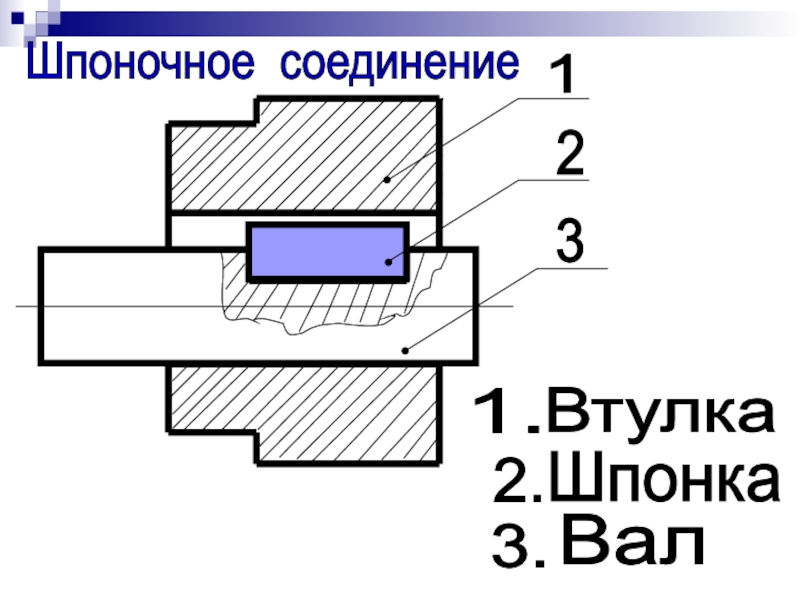

Слайд 6


1
2
3
1.
Вал
2.
3.
Шпонка
Втулка
Шпоночное соединение

123 1.Вал2.3.ШпонкаВтулкаШпоночное соединение

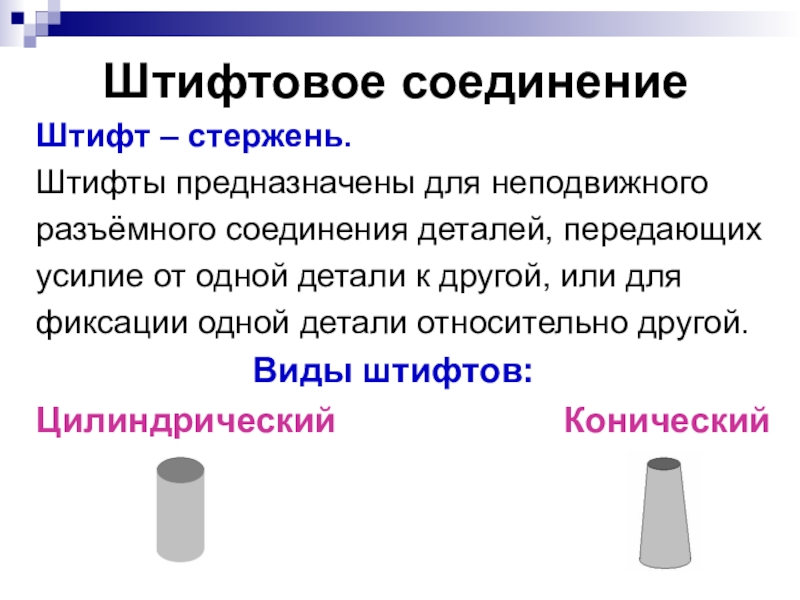

Слайд 7 Штифтовое соединение
Штифт – стержень.
Штифты предназначены для неподвижного
разъёмного соединения деталей,

передающих
усилие от одной детали к другой, или для
фиксации одной детали относительно другой.
Виды штифтов:
Цилиндрический Конический


Штифтовое соединениеШтифт – стержень.Штифты предназначены для неподвижногоразъёмного соединения деталей, передающих усилие от одной детали к

Слайд 8 Обозначение штифтов
«Штифт цилиндрический 5х30»
5 – диаметр штифта, 30

– длина
«Штифт конический 10х70»
10 – меньший диаметр, 70 - длина
Обозначение штифтов«Штифт цилиндрический 5х30»5 – диаметр штифта, 30 – длина«Штифт конический 10х70» 10 –

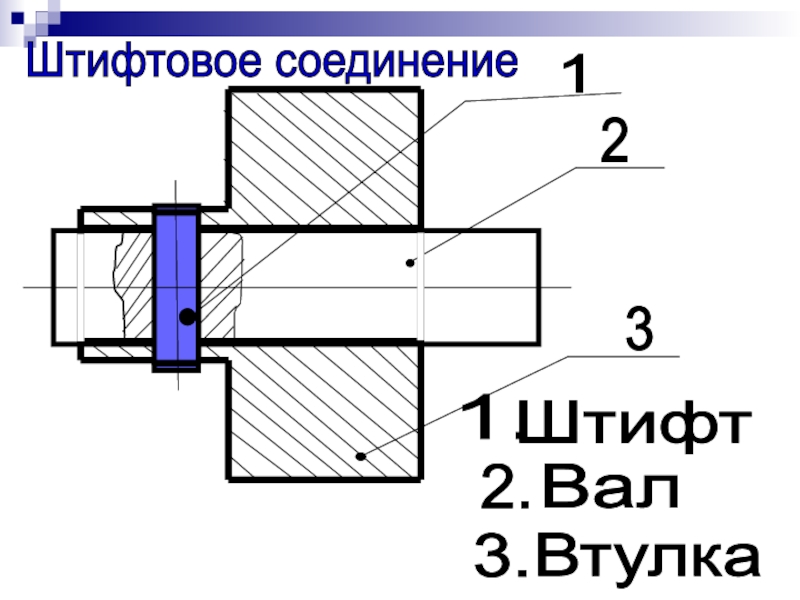

Слайд 9


1
1.
Вал
2
2.
Втулка
3
3.
Штифт
Штифтовое соединение

1 1.Вал22.Втулка33. ШтифтШтифтовое соединение
