Слайд 1Монтаж щитов, пультов систем автоматизации и управления

Монтаж щитов, пультов систем автоматизации и управления

Слайд 2
Монтажные схемы являются документами, на основании которых выполняют работы по монтажу

приборов и средств автоматизации (СА).


Монтажные чертежи и схемы охватывают конкретные части систем автоматизации технологических процессов: шит, пульт, отдельное помещение, технологическую установку и т.п. Они не содержат сведений о принципе действия системы автоматического управления технологическим процессом. Эти сведения следует искать в принципиальных и функциональных схемах.


Монтажная схема выполняется без масштаба на один щит или пульт. Обычно электрические проводки показывают на одной схеме, трубные — на другой, но встречаются комбинированные схемы, сочетающие оба вида проводок.
Монтажные схемы являются документами, на основании которых выполняют работы по монтажу приборов и средств автоматизации (СА). Монтажные

Слайд 3
Монтажная схема должна точно соответствовать принципиальной схеме: все типы аппаратов, приборов

и арматуры, предусмотренные принципиальной схемой, должны быть полностью отражены на монтажной схеме; позиционные обозначения приборов, аппаратов и арматуры, а также маркировка участков цепей, принятые в принципиальной схеме, должны сохраняться в монтажной схеме. Кроме того, на монтажной схеме изображают и нумеруют зажимы для внешних соединений, выводы приборов и аппаратов, выполненные заводами-изготовителями, изображают потоки проводов, кабелей, труб и т. п.


Монтажные схемы выполняют несколькими способами: графическим, адресным, табличным. Последний в настоящее время получил наиболее широкое распространение. Однако независимо от способа выполнения схемы в любом случае приходится изображать изделия и обозначать соединяемые выводы. Эти изображения и обозначения для всех способов одинаковы.
Монтажная схема должна точно соответствовать принципиальной схеме: все типы аппаратов, приборов и арматуры, предусмотренные принципиальной схемой, должны

Слайд 4Электрические монтажные схемы
Приборы и аппараты изображают упрощенно в виде прямоугольников. Над

прямоугольником или рядом с ним мешают окружность, разделенную горизонтальной чертой. Цифры в числителе указывают порядковый номер изделия (по монтажной схеме).
Порядковые номера присваивают попанельно, обычно слева направо, сверху вниз. В знаменателе записывают позиционное обозначение по принципиальной схеме.
Электрические монтажные схемыПриборы и аппараты изображают упрощенно в виде прямоугольников. Над прямоугольником или рядом с ним мешают

Слайд 5
Чтение монтажных схем имеет целью:


1) получить сведения, необходимые для выполнения соединений

в пределах щита (пульта), а нередко и для присоединения внешних кабелей, проводов, труб, т. е. установить: какие приборы, аппараты, арматура, ряды зажимов и другие изделия установлены на щите (пульте), как обозначены их выводы, что с чем следует соединить, проводами (трубами) каких марок, какую выполнить маркировку и т. п.;


2) сравнить монтажную схему с принципиальной, чтобы проверить, не вкралась ли ошибка в монтажную схему. Связано это с тем, что монтажные схемы содержат сотни, а иногда и тысячи соединений, и поэтому при их выполнении легко ошибиться (возможны пропуски или неправильные соединения).


Монтажные схемы обычно выполняют на нескольких щитах.
Чтение монтажных схем имеет целью:1) получить сведения, необходимые для выполнения соединений в пределах щита (пульта), а нередко

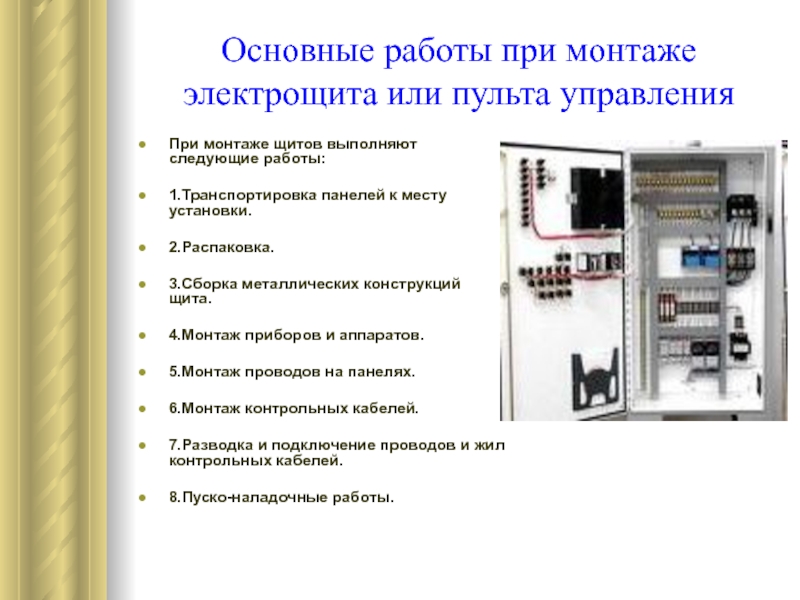

Слайд 6Основные работы при монтаже электрощита или пульта управления
При монтаже щитов выполняют

следующие работы:

1.Транспортировка панелей к месту установки.

2.Распаковка.

3.Сборка металлических конструкций щита.

4.Монтаж приборов и аппаратов.

5.Монтаж проводов на панелях.

6.Монтаж контрольных кабелей.

7.Разводка и подключение проводов и жил контрольных кабелей.

8.Пуско-наладочные работы.
Основные работы при монтаже электрощита или пульта управленияПри монтаже щитов выполняют следующие работы: 1.Транспортировка панелей к месту

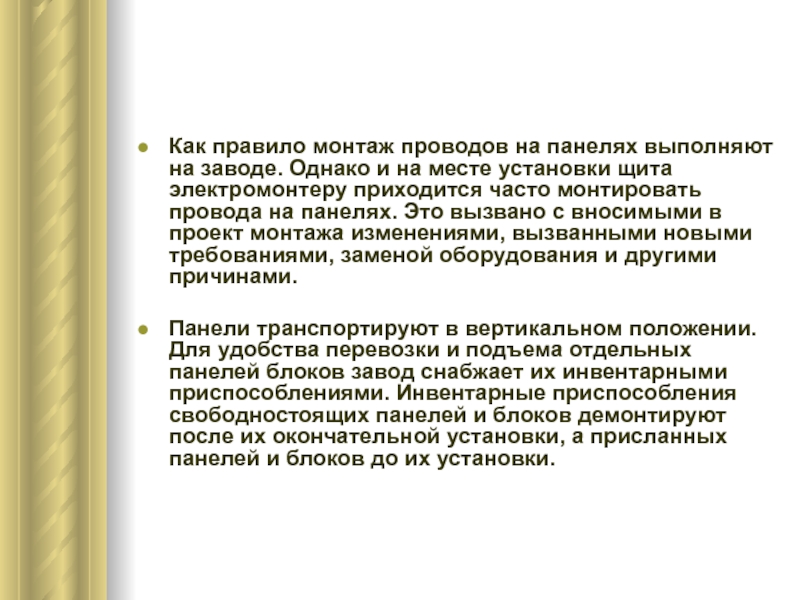

Слайд 7
Как правило монтаж проводов на панелях выполняют на заводе. Однако и

на месте установки щита электромонтеру приходится часто монтировать провода на панелях. Это вызвано с вносимыми в проект монтажа изменениями, вызванными новыми требованиями, заменой оборудования и другими причинами.

Панели транспортируют в вертикальном положении. Для удобства перевозки и подъема отдельных панелей блоков завод снабжает их инвентарными приспособлениями. Инвентарные приспособления свободностоящих панелей и блоков демонтируют после их окончательной установки, а присланных панелей и блоков до их установки.

Как правило монтаж проводов на панелях выполняют на заводе. Однако и на месте установки щита электромонтеру приходится

Слайд 8
Панели транспортируют в соответствии последовательности монтажа. Вторичные приборы и аппараты, доставляемые

отдельно от панелей, подают не щит только после окончания установки панелей.

Распаковывать панели следует в закрытых помещениях после окончания всех строительных работ на месте их установки. При распаковке необходимо осторожно, без резких ударов, вскрыть ящик, освободить панель от креплений к дну ящику, снять защитный чехол и другие упаковочные материалы, осмотреть и очистить наружные наружные поверхности от пыли и остатков упаковочного материала.

При установке панелей над кабельными каналами в строительном основании должны быть предусмотрены специальные конструкции, на которые их устанавливают и крепят в 3 – 4 точках.

Элементы щита расстанавливают согласно проекту, выравнивают их в горизонтальной и вертикальной поверхностях.

Панели транспортируют в соответствии последовательности монтажа. Вторичные приборы и аппараты, доставляемые отдельно от панелей, подают не щит

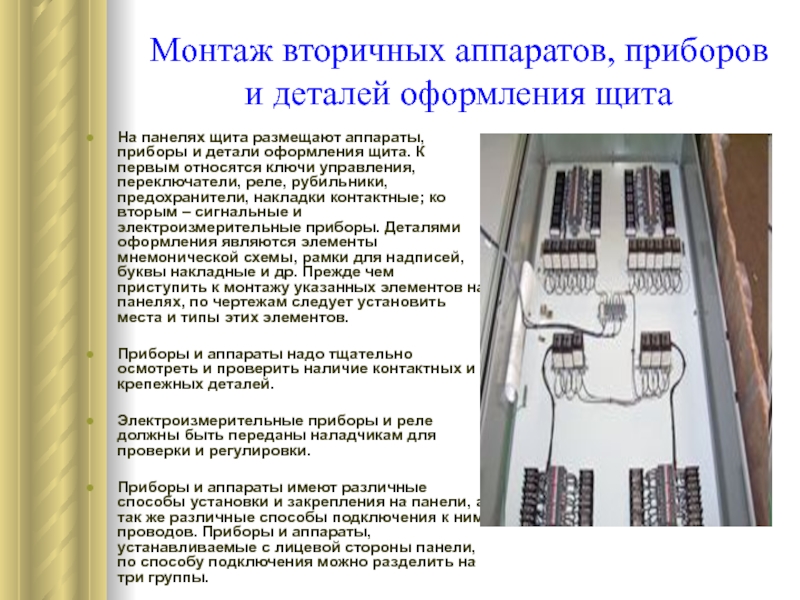

Слайд 9Монтаж вторичных аппаратов, приборов и деталей оформления щита
На панелях щита размещают

аппараты, приборы и детали оформления щита. К первым относятся ключи управления, переключатели, реле, рубильники, предохранители, накладки контактные; ко вторым – сигнальные и электроизмерительные приборы. Деталями оформления являются элементы мнемонической схемы, рамки для надписей, буквы накладные и др. Прежде чем приступить к монтажу указанных элементов на панелях, по чертежам следует установить места и типы этих элементов.

Приборы и аппараты надо тщательно осмотреть и проверить наличие контактных и крепежных деталей.

Электроизмерительные приборы и реле должны быть переданы наладчикам для проверки и регулировки.

Приборы и аппараты имеют различные способы установки и закрепления на панели, а так же различные способы подключения к ним проводов. Приборы и аппараты, устанавливаемые с лицевой стороны панели, по способу подключения можно разделить на три группы.
Монтаж вторичных аппаратов, приборов и деталей оформления щитаНа панелях щита размещают аппараты, приборы и детали оформления щита.

Слайд 10Монтаж на щите приборов и электрических аппаратов с задним подключением
В первую

группу входят приборы и аппараты только с задним подключением. К ним относятся щитовые электроизмерительные приборы, ключи и кнопки управления, арматура сигнальных ламп, световые табло, сигнальные индикаторные приборы и т.д. Для этих приборов характерно то, что их контактные зажимы, провода, подключаемые к ним, не проходят сквозь панель и находятся на достаточном расстоянии от панели. Поэтому случайные замыкания на корпус практически исключено.
Монтаж на щите приборов и электрических аппаратов с задним подключениемВ первую группу входят приборы и аппараты только

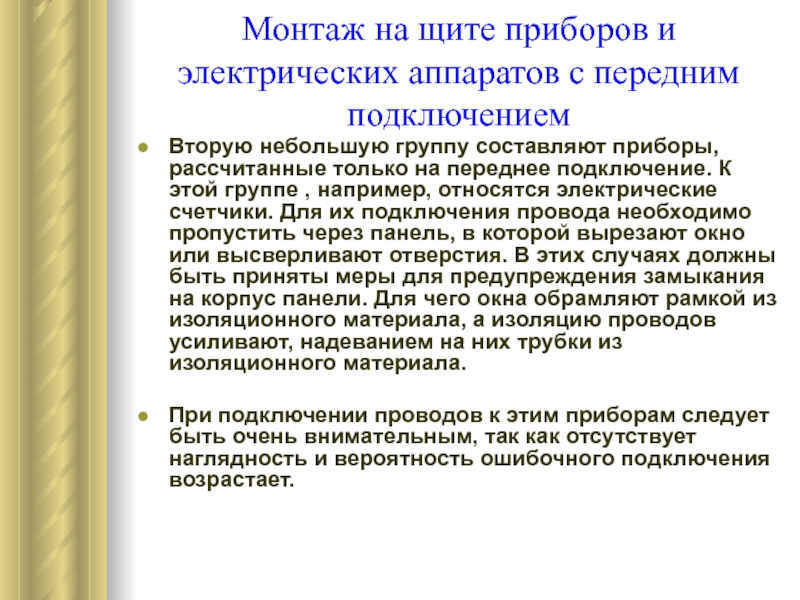

Слайд 11Монтаж на щите приборов и электрических аппаратов с передним подключением
Вторую небольшую

группу составляют приборы, рассчитанные только на переднее подключение. К этой группе , например, относятся электрические счетчики. Для их подключения провода необходимо пропустить через панель, в которой вырезают окно или высверливают отверстия. В этих случаях должны быть приняты меры для предупреждения замыкания на корпус панели. Для чего окна обрамляют рамкой из изоляционного материала, а изоляцию проводов усиливают, надеванием на них трубки из изоляционного материала.

При подключении проводов к этим приборам следует быть очень внимательным, так как отсутствует наглядность и вероятность ошибочного подключения возрастает.
Монтаж на щите приборов и электрических аппаратов с передним подключениемВторую небольшую группу составляют приборы, рассчитанные только на

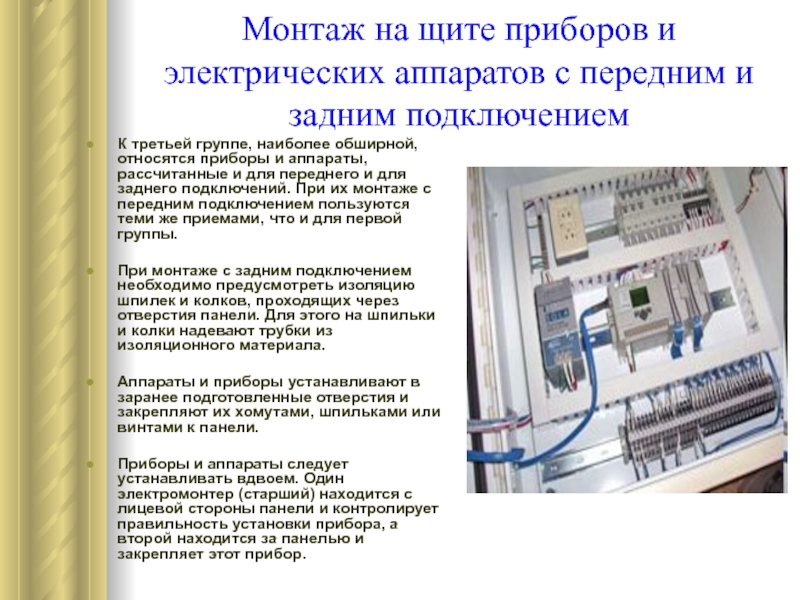

Слайд 12Монтаж на щите приборов и электрических аппаратов с передним и задним

подключением

К третьей группе, наиболее обширной, относятся приборы и аппараты, рассчитанные и для переднего и для заднего подключений. При их монтаже с передним подключением пользуются теми же приемами, что и для первой группы.

При монтаже с задним подключением необходимо предусмотреть изоляцию шпилек и колков, проходящих через отверстия панели. Для этого на шпильки и колки надевают трубки из изоляционного материала.

Аппараты и приборы устанавливают в заранее подготовленные отверстия и закрепляют их хомутами, шпильками или винтами к панели.

Приборы и аппараты следует устанавливать вдвоем. Один электромонтер (старший) находится с лицевой стороны панели и контролирует правильность установки прибора, а второй находится за панелью и закрепляет этот прибор.

Монтаж на щите приборов и электрических аппаратов с передним и задним подключениемК третьей группе, наиболее обширной, относятся

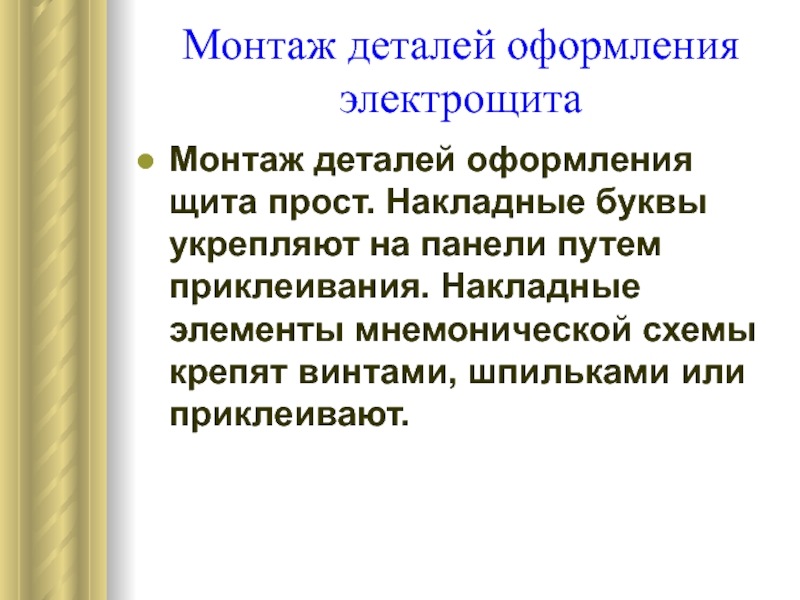

Слайд 13Монтаж деталей оформления электрощита
Монтаж деталей оформления щита прост. Накладные буквы укрепляют

на панели путем приклеивания. Накладные элементы мнемонической схемы крепят винтами, шпильками или приклеивают.
Монтаж деталей оформления электрощитаМонтаж деталей оформления щита прост. Накладные буквы укрепляют на панели путем приклеивания. Накладные элементы

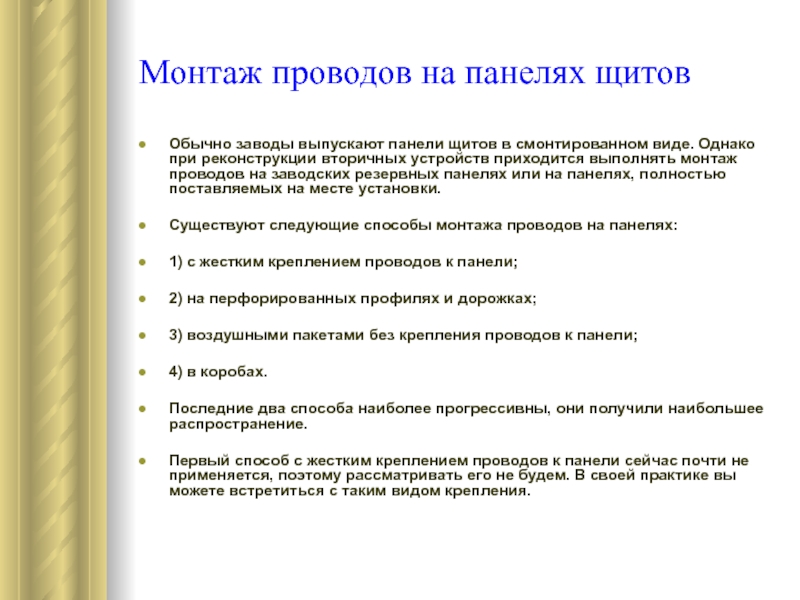

Слайд 14Монтаж проводов на панелях щитов
Обычно заводы выпускают панели щитов в смонтированном

виде. Однако при реконструкции вторичных устройств приходится выполнять монтаж проводов на заводских резервных панелях или на панелях, полностью поставляемых на месте установки.

Существуют следующие способы монтажа проводов на панелях:

1) с жестким креплением проводов к панели;

2) на перфорированных профилях и дорожках;

3) воздушными пакетами без крепления проводов к панели;

4) в коробах.

Последние два способа наиболее прогрессивны, они получили наибольшее распространение.

Первый способ с жестким креплением проводов к панели сейчас почти не применяется, поэтому рассматривать его не будем. В своей практике вы можете встретиться с таким видом крепления.
Монтаж проводов на панелях щитовОбычно заводы выпускают панели щитов в смонтированном виде. Однако при реконструкции вторичных устройств

Слайд 15Прокладка проводов на перфорированных профилях и дорожках
Этот способ прокладки проводов относится

к виду монтажа с жестким креплением, но основанием служит не панель, а перфорированные профили или дорожки. Провода прокладывают по прокладкам из электрокартона или лакоткани, отделяющим потоки проводов от металлического перфорированного основания. Их крепят к основанию при помощи полосок-пряжек. Вместе крепления на поток проводов накладывают дополнительную изоляцию.

Перфорированные профили применяют в местах гибких связей (например, в местах переходов потоков проводов с неподвижных панелей на подвижные) и крепят к панели электросваркой.

На перфорированных дорожках выполняют открытую однослойную прокладку широких потоков проводов. Перфорированные дорожки обходятся очень дешево, та как их изготавливают из отходов заводов, применяющих для изделий большое количество листового перфорированного металла. Провода можно прокладывать на дорожках отдельно от панелей в мастерских. На монтажной площадке остается исполнить монтаж это навесить готовые потоки проводов, смонтированные на перфорированных дорожках.
Прокладка проводов на перфорированных профилях и дорожкахЭтот способ прокладки проводов относится к виду монтажа с жестким креплением,

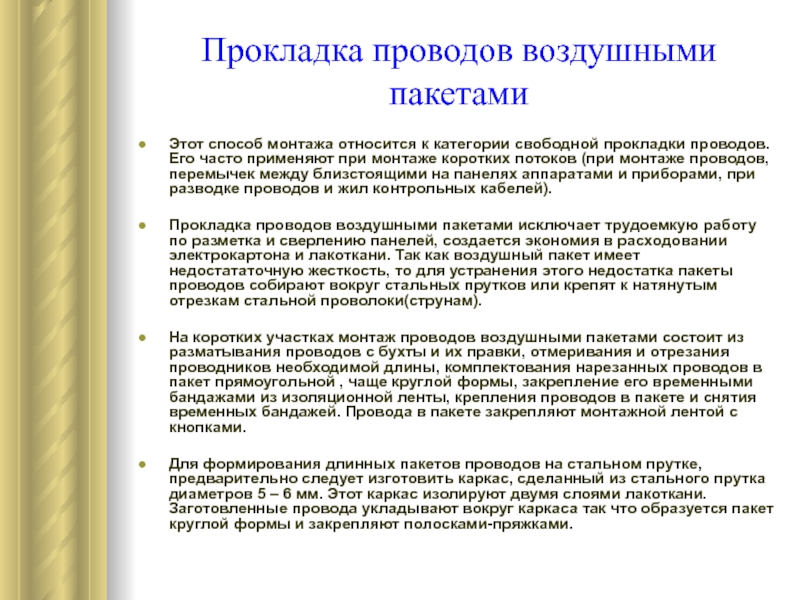

Слайд 16Прокладка проводов воздушными пакетами
Этот способ монтажа относится к категории свободной прокладки

проводов. Его часто применяют при монтаже коротких потоков (при монтаже проводов, перемычек между близстоящими на панелях аппаратами и приборами, при разводке проводов и жил контрольных кабелей).

Прокладка проводов воздушными пакетами исключает трудоемкую работу по разметка и сверлению панелей, создается экономия в расходовании электрокартона и лакоткани. Так как воздушный пакет имеет недостататочную жесткость, то для устранения этого недостатка пакеты проводов собирают вокруг стальных прутков или крепят к натянутым отрезкам стальной проволоки(струнам).

На коротких участках монтаж проводов воздушными пакетами состоит из разматывания проводов с бухты и их правки, отмеривания и отрезания проводников необходимой длины, комплектования нарезанных проводов в пакет прямоугольной , чаще круглой формы, закрепление его временными бандажами из изоляционной ленты, крепления проводов в пакете и снятия временных бандажей. Провода в пакете закрепляют монтажной лентой с кнопками.

Для формирования длинных пакетов проводов на стальном прутке, предварительно следует изготовить каркас, сделанный из стального прутка диаметров 5 – 6 мм. Этот каркас изолируют двумя слоями лакоткани. Заготовленные провода укладывают вокруг каркаса так что образуется пакет круглой формы и закрепляют полосками-пряжками.
Прокладка проводов воздушными пакетамиЭтот способ монтажа относится к категории свободной прокладки проводов. Его часто применяют при монтаже

Слайд 17Монтаж электрических щитов и шкафов автоматики для научно-производственной организации

Монтаж электрических щитов и шкафов автоматики для научно-производственной организации

Слайд 18Общий вид собранного силового шкафа с установленными дверями и перфорированной боковой

стенкой. Маркировку электрофурнитуры и установку на цоколи Заказчик планировал выполнить своими силами
Общий вид собранного силового шкафа с установленными дверями и перфорированной боковой стенкой. Маркировку электрофурнитуры и установку на

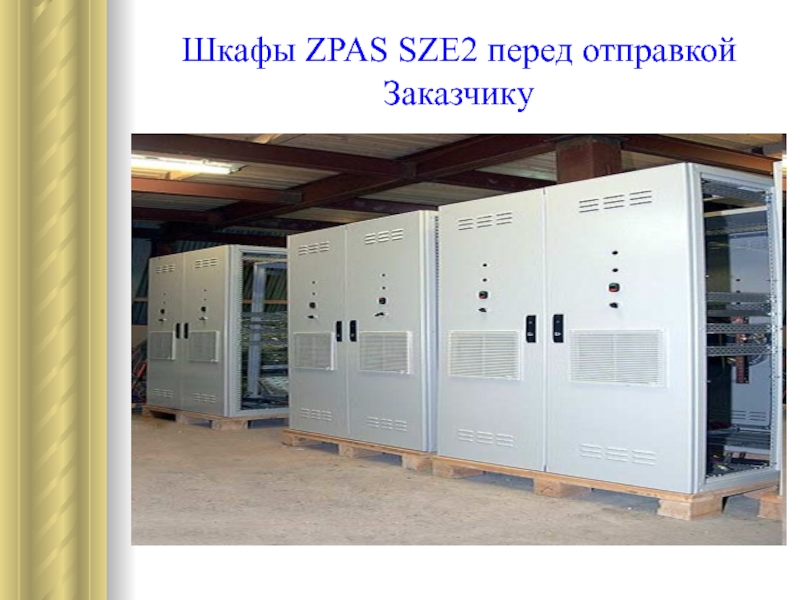

Слайд 19Шкафы ZPAS SZE2 перед отправкой Заказчику

Шкафы ZPAS SZE2 перед отправкой Заказчику

Слайд 20Поперечный профиль может выдерживать большие нагрузки. На фото - на профиле

смонтирован частотный преобразователь весом около 50 кг
Поперечный профиль может выдерживать большие нагрузки. На фото - на профиле смонтирован частотный преобразователь весом около 50

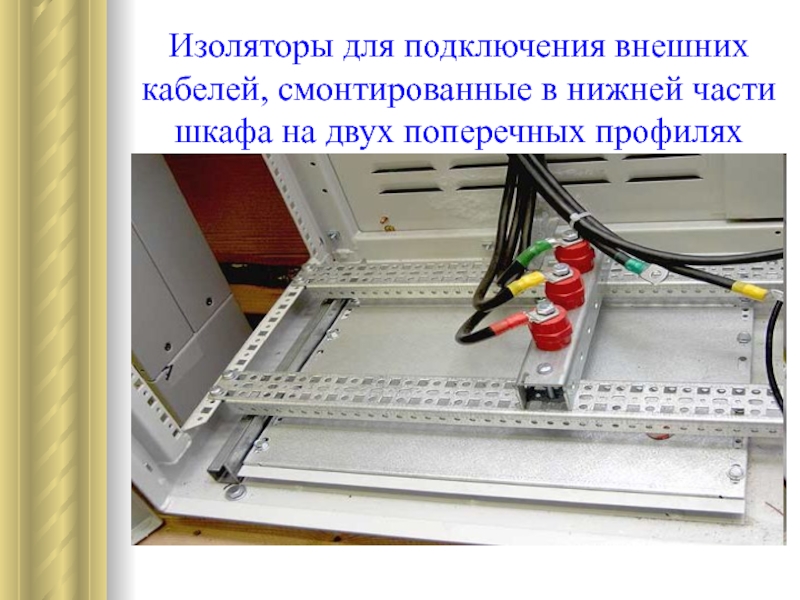

Слайд 21Изоляторы для подключения внешних кабелей, смонтированные в нижней части шкафа на

двух поперечных профилях
Изоляторы для подключения внешних кабелей, смонтированные в нижней части шкафа на двух поперечных профилях

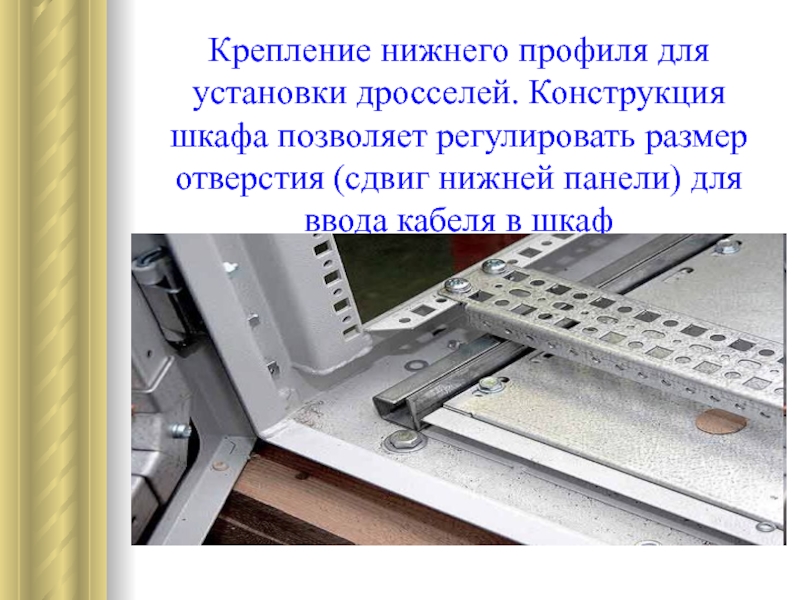

Слайд 22Крепление нижнего профиля для установки дросселей. Конструкция шкафа позволяет регулировать размер

отверстия (сдвиг нижней панели) для ввода кабеля в шкаф
Крепление нижнего профиля для установки дросселей. Конструкция шкафа позволяет регулировать размер отверстия (сдвиг нижней панели) для ввода

Слайд 23Шкаф с установленными вентиляторами и полкой в нижней части, защищающей входные

изоляторы от случайного падения инструмента. Для большей безопасности Заказчик попросил также установить защитную сетку на профили шкафа
Шкаф с установленными вентиляторами и полкой в нижней части, защищающей входные изоляторы от случайного падения инструмента. Для

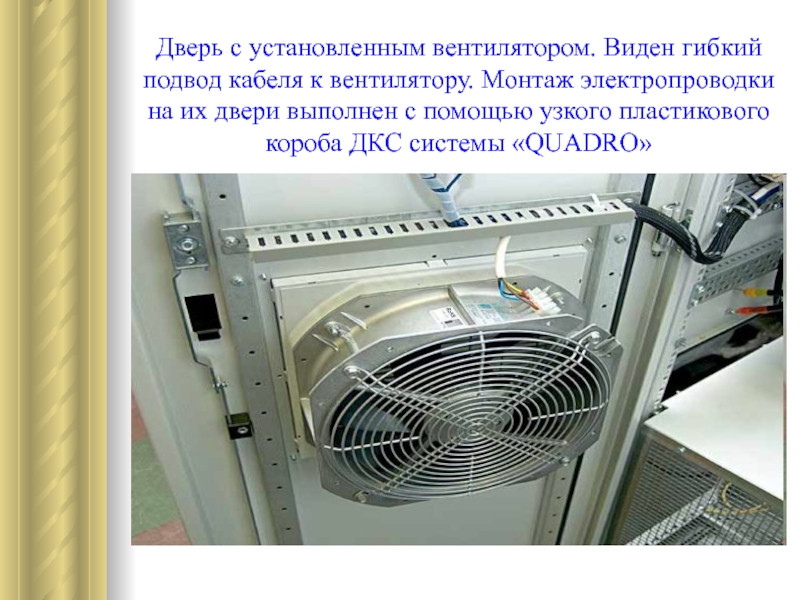

Слайд 24Дверь с установленным вентилятором. Виден гибкий подвод кабеля к вентилятору. Монтаж

электропроводки на их двери выполнен с помощью узкого пластикового короба ДКС системы «QUADRO»
Дверь с установленным вентилятором. Виден гибкий подвод кабеля к вентилятору. Монтаж электропроводки на их двери выполнен с

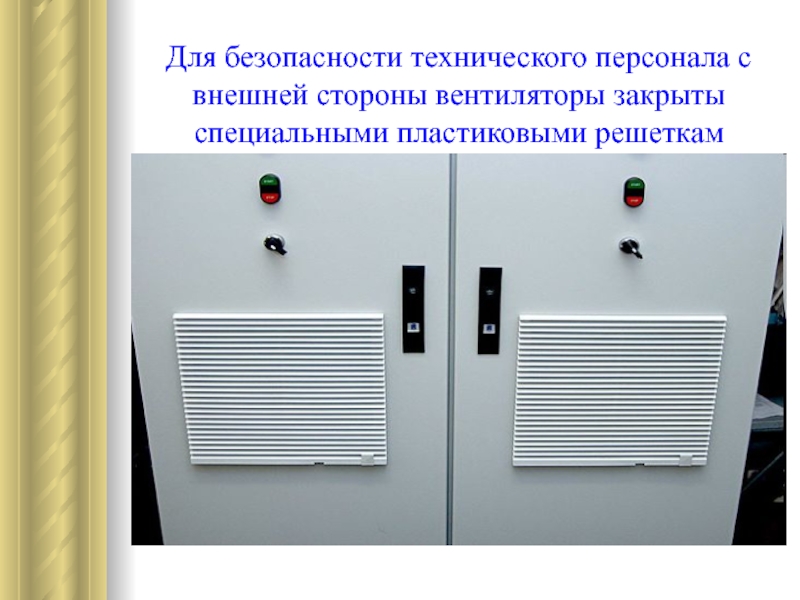

Слайд 25Для безопасности технического персонала с внешней стороны вентиляторы закрыты специальными пластиковыми

решеткам
Для безопасности технического персонала с внешней стороны вентиляторы закрыты специальными пластиковыми решеткам

Слайд 26Этапы наклейки уплотнительной ленты на боковую поверхность в местах соединения двух

шкафов. В верхней части шкафа виден смонтированный частотный преобразователь
Этапы наклейки уплотнительной ленты на боковую поверхность в местах соединения двух шкафов. В верхней части шкафа виден

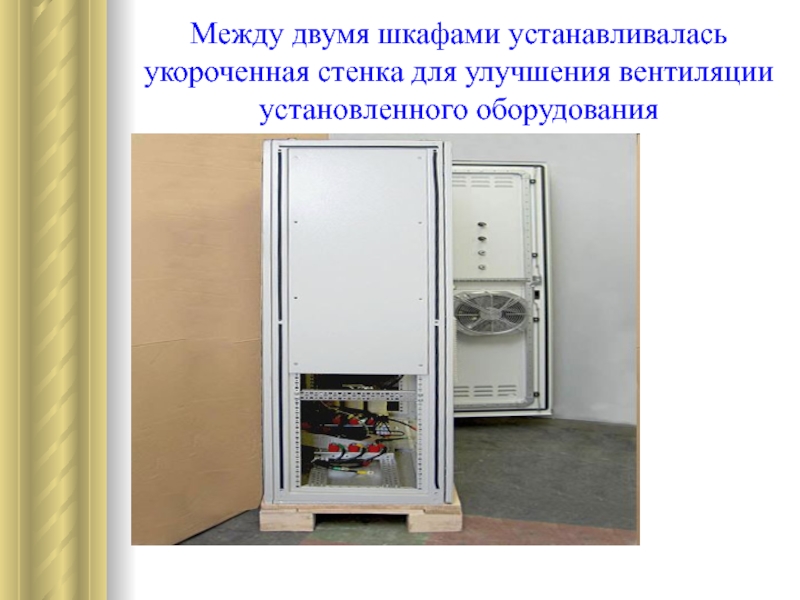

Слайд 27Между двумя шкафами устанавливалась укороченная стенка для улучшения вентиляции установленного оборудования

Между двумя шкафами устанавливалась укороченная стенка для улучшения вентиляции установленного оборудования

Слайд 28Задняя панель шкафа с вентиляционной перфорацией и кабельными вводами

Задняя панель шкафа с вентиляционной перфорацией и кабельными вводами

Слайд 29Электрические шкафы ZPAS в процессе монтажа оборудования

Электрические шкафы ZPAS в процессе монтажа оборудования

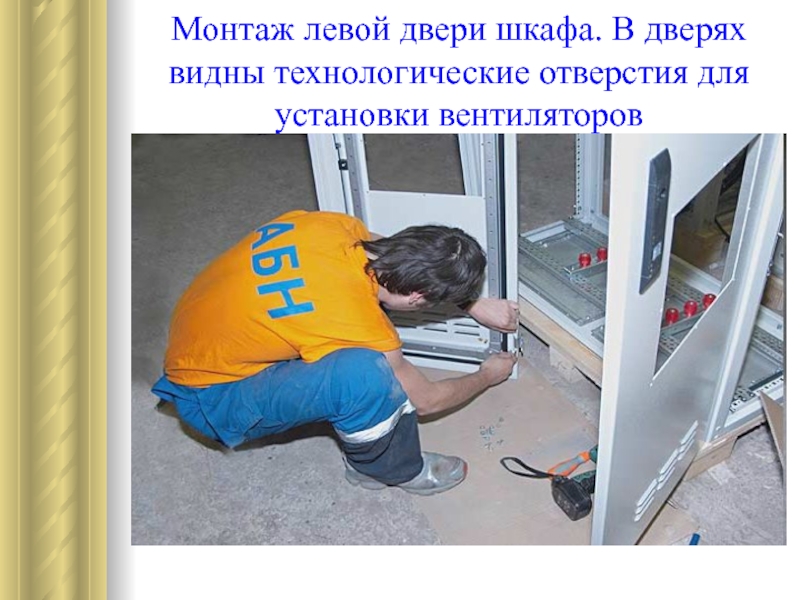

Слайд 30Монтаж левой двери шкафа. В дверях видны технологические отверстия для установки

вентиляторов
Монтаж левой двери шкафа. В дверях видны технологические отверстия для установки вентиляторов

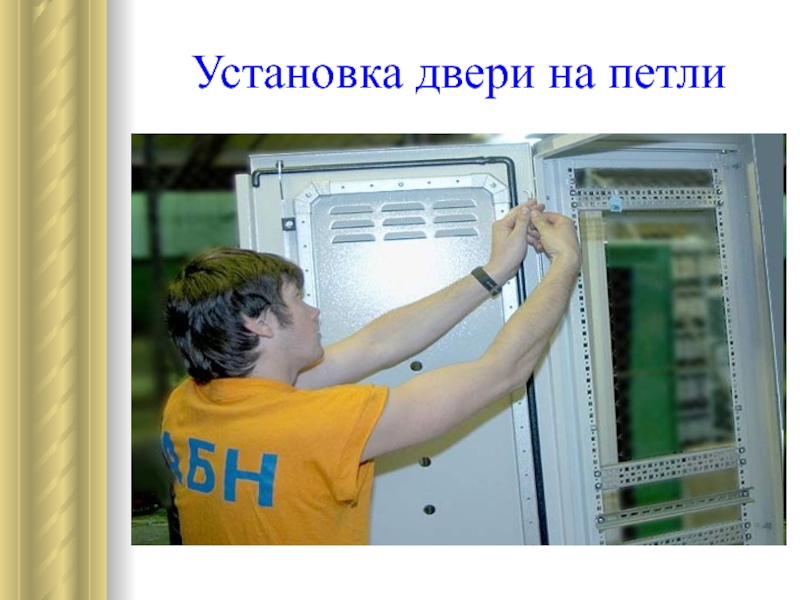

Слайд 31Установка двери на петли

Установка двери на петли

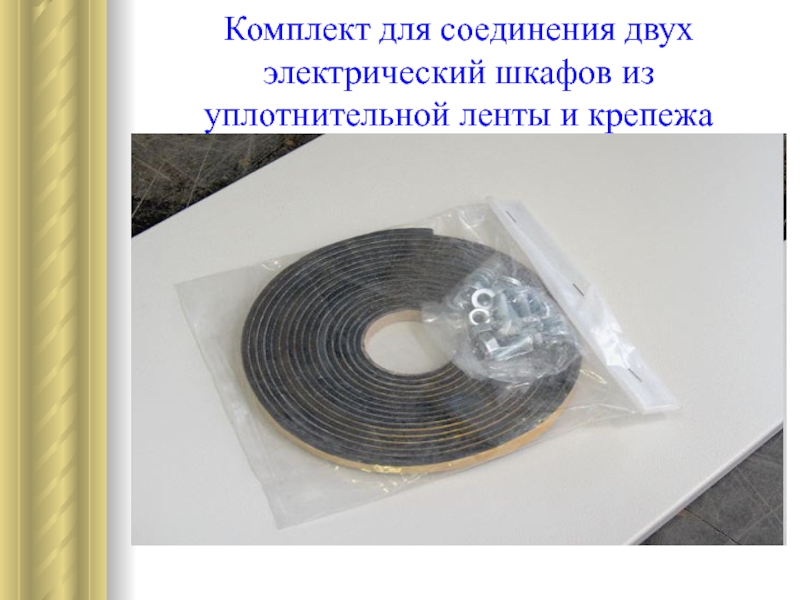

Слайд 32Комплект для соединения двух электрический шкафов из уплотнительной ленты и крепежа

Комплект для соединения двух электрический шкафов из уплотнительной ленты и крепежа

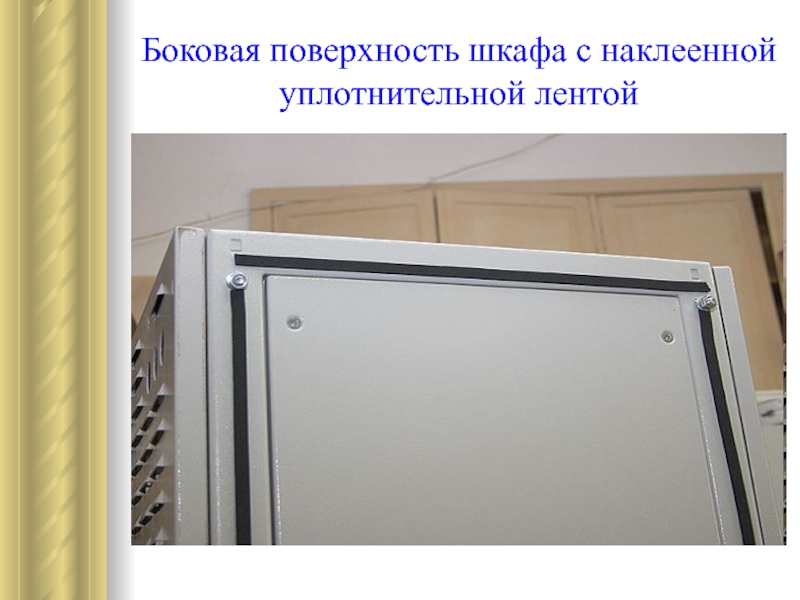

Слайд 33Боковая поверхность шкафа с наклеенной уплотнительной лентой

Боковая поверхность шкафа с наклеенной уплотнительной лентой

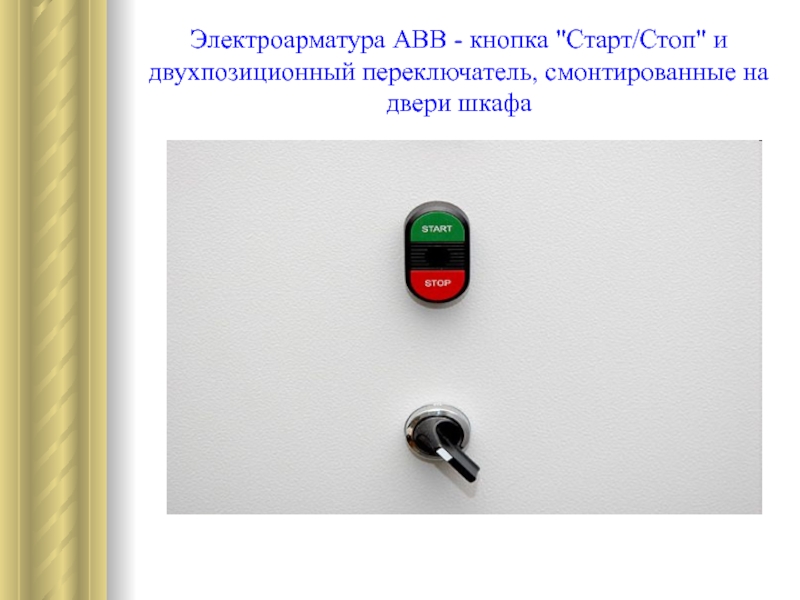

Слайд 34Электроарматура АВВ - кнопка "Старт/Стоп" и двухпозиционный переключатель, смонтированные на двери

шкафа
Электроарматура АВВ - кнопка

Слайд 35Цоколь, являющийся стандартным аксессуаром шкафов SPAZ SZE

Цоколь, являющийся стандартным аксессуаром шкафов SPAZ SZE

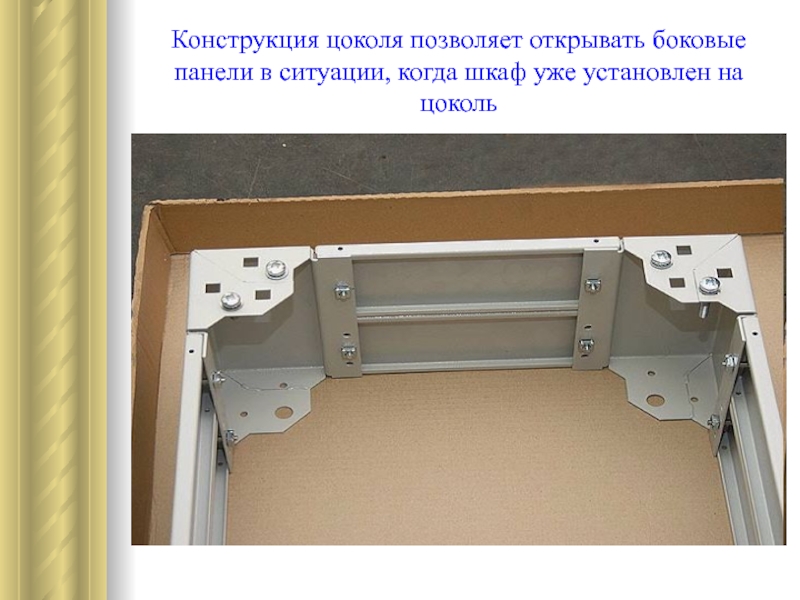

Слайд 36Конструкция цоколя позволяет открывать боковые панели в ситуации, когда шкаф уже

установлен на цоколь
Конструкция цоколя позволяет открывать боковые панели в ситуации, когда шкаф уже установлен на цоколь

Слайд 37Крепление шкафа к цоколю выполняется стандартным крепежом ZPAS

Крепление шкафа к цоколю выполняется стандартным крепежом ZPAS

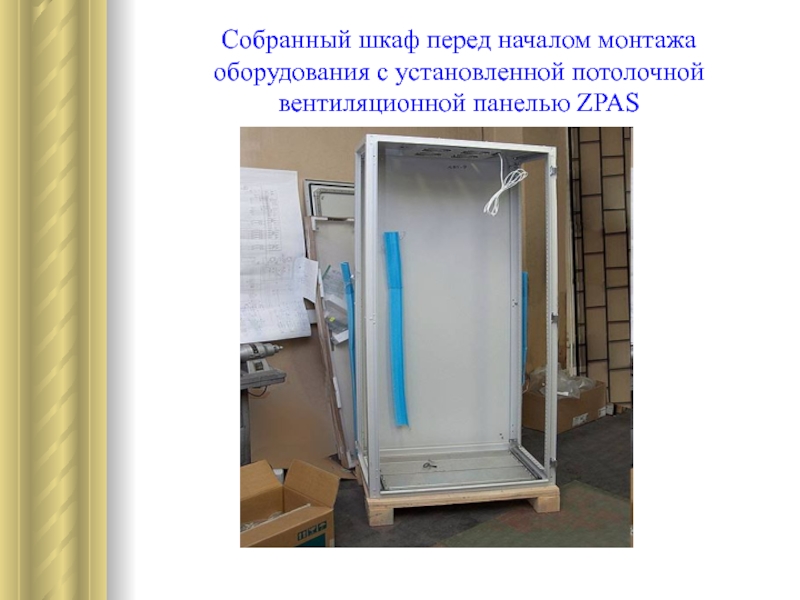

Слайд 38Собранный шкаф перед началом монтажа оборудования с установленной потолочной вентиляционной панелью

ZPAS
Собранный шкаф перед началом монтажа оборудования с установленной потолочной вентиляционной панелью ZPAS

Слайд 39Шкаф автоматики в процессе монтажа оборудования

Шкаф автоматики в процессе монтажа оборудования

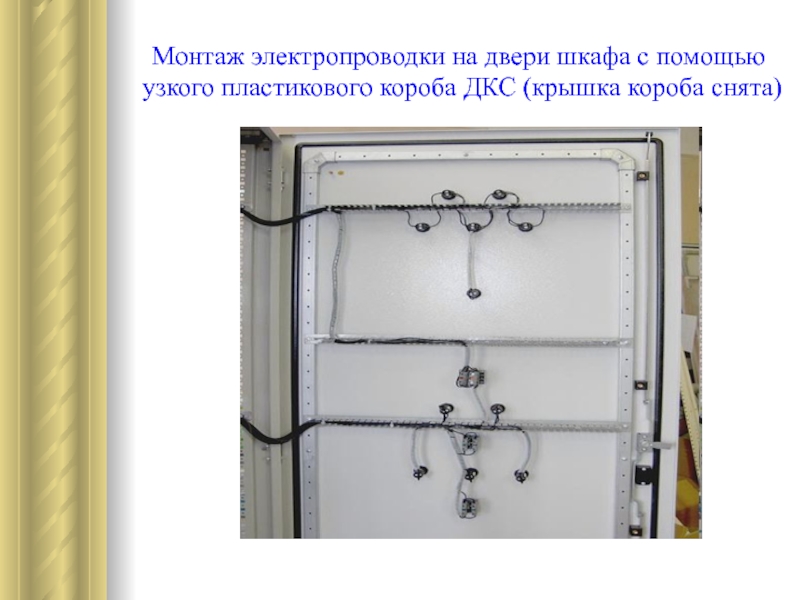

Слайд 40Монтаж электропроводки на двери шкафа с помощью узкого пластикового короба ДКС

(крышка короба снята)
Монтаж электропроводки на двери шкафа с помощью узкого пластикового короба ДКС (крышка короба снята)

Слайд 41Шкаф в процессе монтажа оборудования

Шкаф в процессе монтажа оборудования

Слайд 42Релейный блок, собранный из комплектующих производства АВВ и два блока АВР,

смонтированные под ним
Релейный блок, собранный из комплектующих производства АВВ и два блока АВР, смонтированные под ним

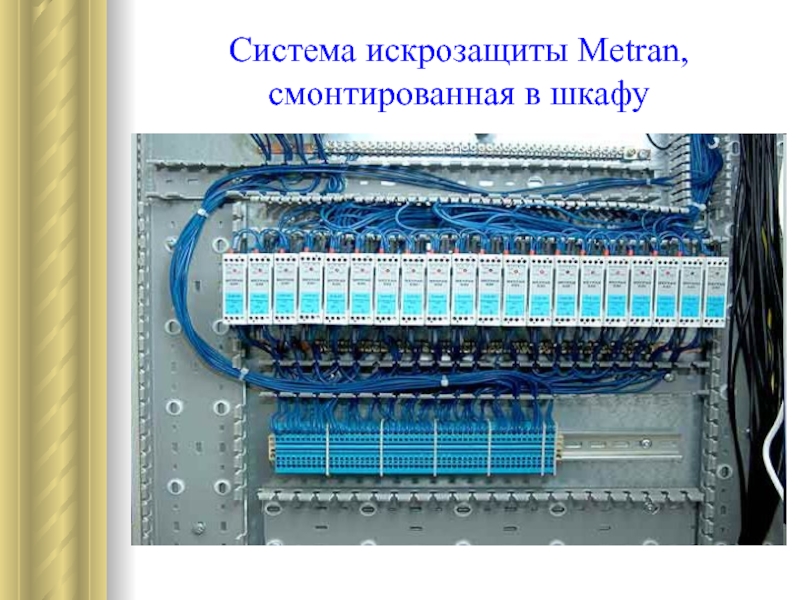

Слайд 43Система искрозащиты Metran, смонтированная в шкафу

Система искрозащиты Metran, смонтированная в шкафу

Слайд 44Источник бесперебойного питания (наверху слева)

Источник бесперебойного питания (наверху слева)

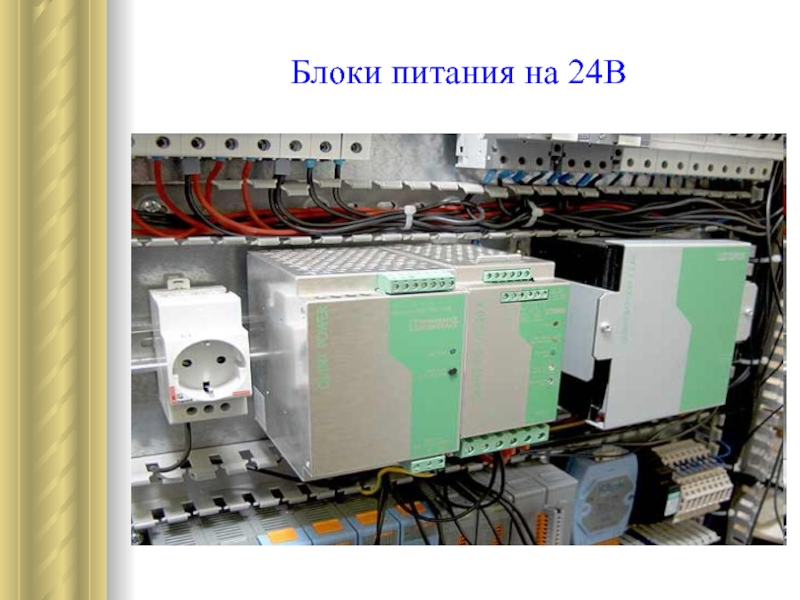

Слайд 45Блоки питания на 24В

Блоки питания на 24В

Слайд 46Пружинные клеммные блоки Weidmullen, смонтированные на DIN-рейке

Пружинные клеммные блоки Weidmullen, смонтированные на DIN-рейке
