Презентация, доклад на тему МЕТОДИЧЕСКИЕ УКАЗАНИЯ для проведения практических занятий по дисциплине: Контроль соответствия качества деталей требованиям технической документации

технической документации»

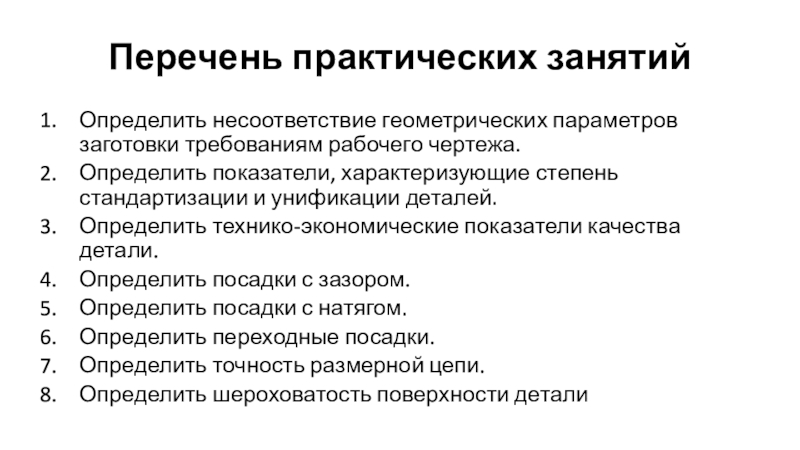

характеризующие степень стандартизации и унификации деталей.
Определить технико-экономические показатели качества детали.
Определить посадки с зазором.
Определить посадки с натягом.
Определить переходные посадки.
Определить точность размерной цепи.
Определить шероховатость поверхности детали

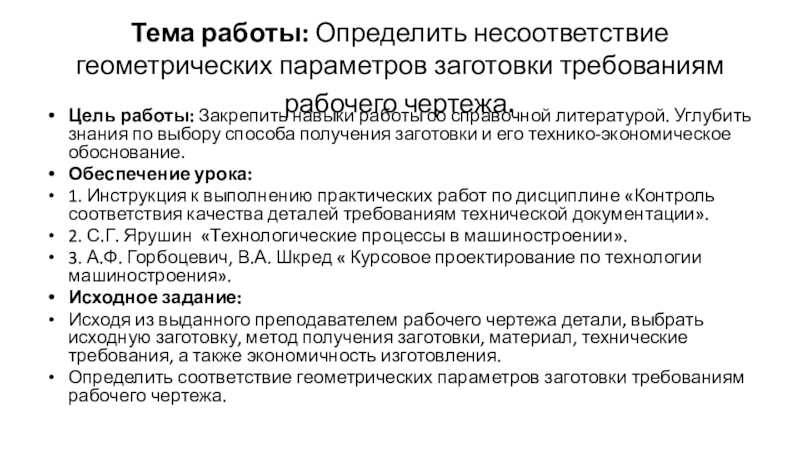

Закрепить навыки работы со справочной литературой. Углубить знания по выбору способа получения заготовки и его технико-экономическое обоснование.
Обеспечение урока:
1. Инструкция к выполнению практических работ по дисциплине «Контроль соответствия качества деталей требованиям технической документации».
2. С.Г. Ярушин «Технологические процессы в машиностроении».
3. А.Ф. Горбоцевич, В.А. Шкред « Курсовое проектирование по технологии машиностроения».
Исходное задание:
Исходя из выданного преподавателем рабочего чертежа детали, выбрать исходную заготовку, метод получения заготовки, материал, технические требования, а также экономичность изготовления.
Определить соответствие геометрических параметров заготовки требованиям рабочего чертежа.

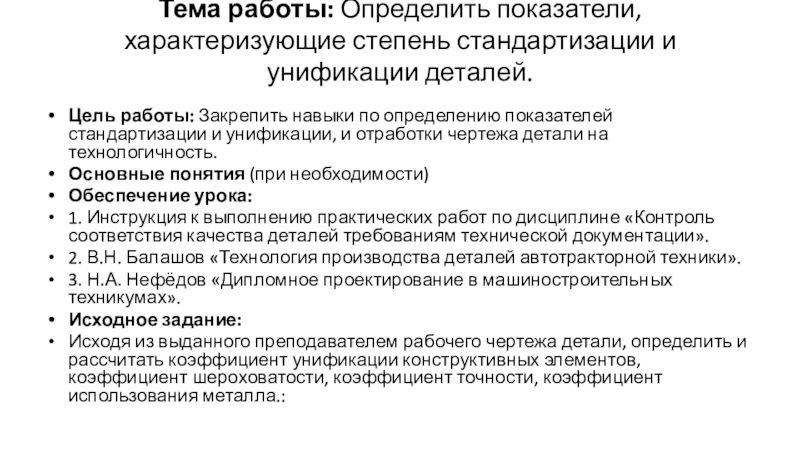

Закрепить навыки по определению показателей стандартизации и унификации, и отработки чертежа детали на технологичность.
Основные понятия (при необходимости)
Обеспечение урока:
1. Инструкция к выполнению практических работ по дисциплине «Контроль соответствия качества деталей требованиям технической документации».
2. В.Н. Балашов «Технология производства деталей автотракторной техники».
3. Н.А. Нефёдов «Дипломное проектирование в машиностроительных техникумах».
Исходное задание:
Исходя из выданного преподавателем рабочего чертежа детали, определить и рассчитать коэффициент унификации конструктивных элементов, коэффициент шероховатости, коэффициент точности, коэффициент использования металла.:

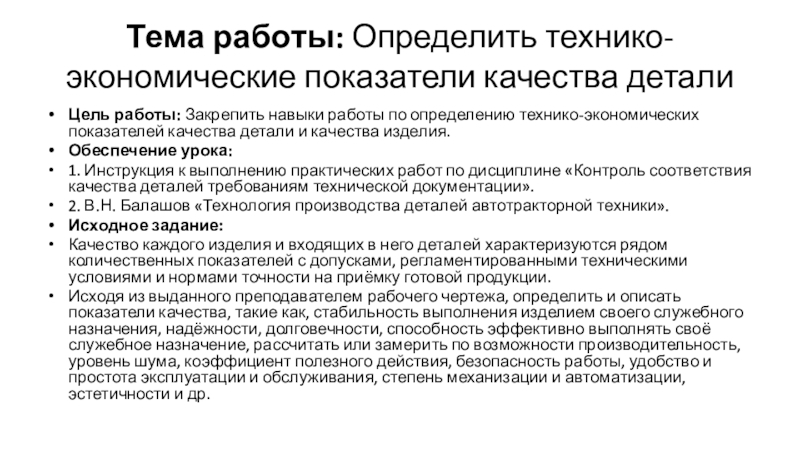

по определению технико-экономических показателей качества детали и качества изделия.
Обеспечение урока:
1. Инструкция к выполнению практических работ по дисциплине «Контроль соответствия качества деталей требованиям технической документации».
2. В.Н. Балашов «Технология производства деталей автотракторной техники».
Исходное задание:
Качество каждого изделия и входящих в него деталей характеризуются рядом количественных показателей с допусками, регламентированными техническими условиями и нормами точности на приёмку готовой продукции.
Исходя из выданного преподавателем рабочего чертежа, определить и описать показатели качества, такие как, стабильность выполнения изделием своего служебного назначения, надёжности, долговечности, способность эффективно выполнять своё служебное назначение, рассчитать или замерить по возможности производительность, уровень шума, коэффициент полезного действия, безопасность работы, удобство и простота эксплуатации и обслуживания, степень механизации и автоматизации, эстетичности и др.

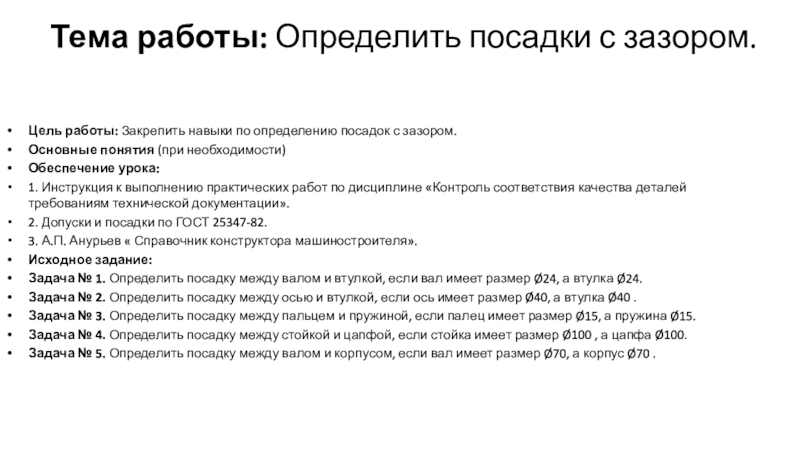

посадок с зазором.
Основные понятия (при необходимости)
Обеспечение урока:
1. Инструкция к выполнению практических работ по дисциплине «Контроль соответствия качества деталей требованиям технической документации».
2. Допуски и посадки по ГОСТ 25347-82.
3. А.П. Анурьев « Справочник конструктора машиностроителя».
Исходное задание:
Задача № 1. Определить посадку между валом и втулкой, если вал имеет размер Ø24, а втулка Ø24.
Задача № 2. Определить посадку между осью и втулкой, если ось имеет размер Ø40, а втулка Ø40 .
Задача № 3. Определить посадку между пальцем и пружиной, если палец имеет размер Ø15, а пружина Ø15.
Задача № 4. Определить посадку между стойкой и цапфой, если стойка имеет размер Ø100 , а цапфа Ø100.
Задача № 5. Определить посадку между валом и корпусом, если вал имеет размер Ø70, а корпус Ø70 .

определению посадок с натягом.
Обеспечение урока:
1. Инструкция к выполнению практических работ по дисциплине «Контроль соответствия качества деталей требованиям технической документации».
2. С.Г. Ярушин «Технологические процессы в машиностроении».
3. А.Ф. Горбоцевич, В.А. Шкред « Курсовое проектирование по технологии машиностроения».
Исходное задание:
Задача № 1. Определить посадку между валом и втулкой, если вал имеет размер Ø24 , а втулка Ø24 .
Задача № 2. Определить посадку между осью и втулкой, если ось имеет размер Ø40 , а втулка Ø40 .
Задача № 3. Определить посадку между пальцем и пружиной, если палец имеет размер Ø15 , а пружина Ø15 .
Задача № 4. Определить посадку между стойкой и цапфой, если стойка имеет размер Ø100 , а цапфа Ø100 .
Задача № 5. Определить посадку между валом и корпусом, если вал имеет размер Ø70 , а корпус Ø70 .

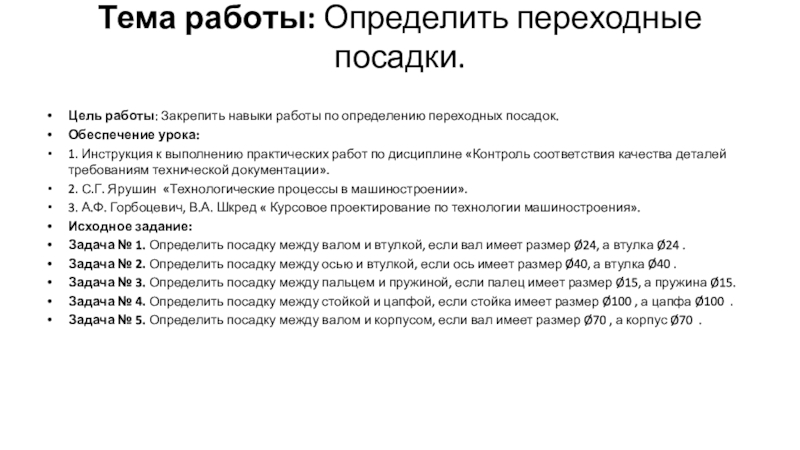

переходных посадок.
Обеспечение урока:
1. Инструкция к выполнению практических работ по дисциплине «Контроль соответствия качества деталей требованиям технической документации».
2. С.Г. Ярушин «Технологические процессы в машиностроении».
3. А.Ф. Горбоцевич, В.А. Шкред « Курсовое проектирование по технологии машиностроения».
Исходное задание:
Задача № 1. Определить посадку между валом и втулкой, если вал имеет размер Ø24, а втулка Ø24 .
Задача № 2. Определить посадку между осью и втулкой, если ось имеет размер Ø40, а втулка Ø40 .
Задача № 3. Определить посадку между пальцем и пружиной, если палец имеет размер Ø15, а пружина Ø15.
Задача № 4. Определить посадку между стойкой и цапфой, если стойка имеет размер Ø100 , а цапфа Ø100 .
Задача № 5. Определить посадку между валом и корпусом, если вал имеет размер Ø70 , а корпус Ø70 .

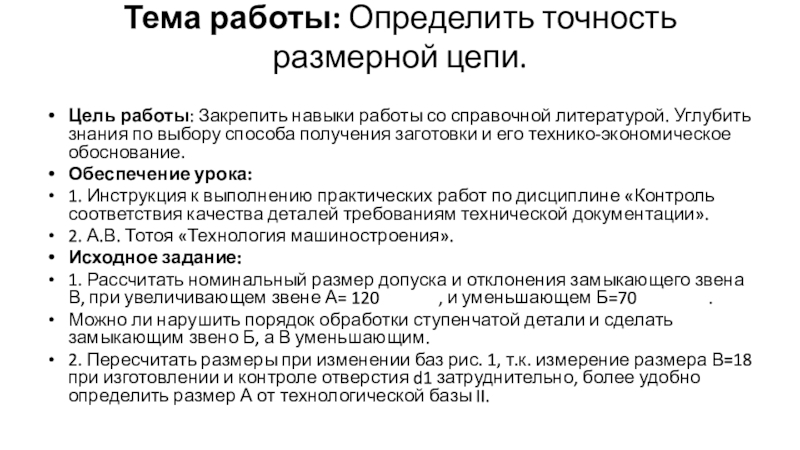

справочной литературой. Углубить знания по выбору способа получения заготовки и его технико-экономическое обоснование.
Обеспечение урока:
1. Инструкция к выполнению практических работ по дисциплине «Контроль соответствия качества деталей требованиям технической документации».
2. А.В. Тотоя «Технология машиностроения».
Исходное задание:
1. Рассчитать номинальный размер допуска и отклонения замыкающего звена В, при увеличивающем звене А= 120 , и уменьшающем Б=70 .
Можно ли нарушить порядок обработки ступенчатой детали и сделать замыкающим звено Б, а В уменьшающим.
2. Пересчитать размеры при изменении баз рис. 1, т.к. измерение размера В=18 при изготовлении и контроле отверстия d1 затруднительно, более удобно определить размер А от технологической базы II.

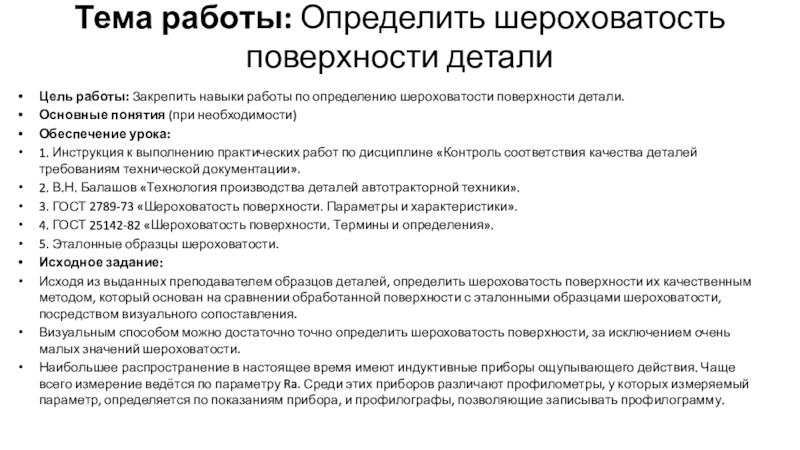

по определению шероховатости поверхности детали.
Основные понятия (при необходимости)
Обеспечение урока:
1. Инструкция к выполнению практических работ по дисциплине «Контроль соответствия качества деталей требованиям технической документации».
2. В.Н. Балашов «Технология производства деталей автотракторной техники».
3. ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики».
4. ГОСТ 25142-82 «Шероховатость поверхности. Термины и определения».
5. Эталонные образцы шероховатости.
Исходное задание:
Исходя из выданных преподавателем образцов деталей, определить шероховатость поверхности их качественным методом, который основан на сравнении обработанной поверхности с эталонными образцами шероховатости, посредством визуального сопоставления.
Визуальным способом можно достаточно точно определить шероховатость поверхности, за исключением очень малых значений шероховатости.
Наибольшее распространение в настоящее время имеют индуктивные приборы ощупывающего действия. Чаще всего измерение ведётся по параметру Ra. Среди этих приборов различают профилометры, у которых измеряемый параметр, определяется по показаниям прибора, и профилографы, позволяющие записывать профилограмму.
