Презентация, доклад на тему Методическая разработка урока по предмету МДК. 01.04. Контроль качества сварных соединений на тему капиллярная дефектоскопия

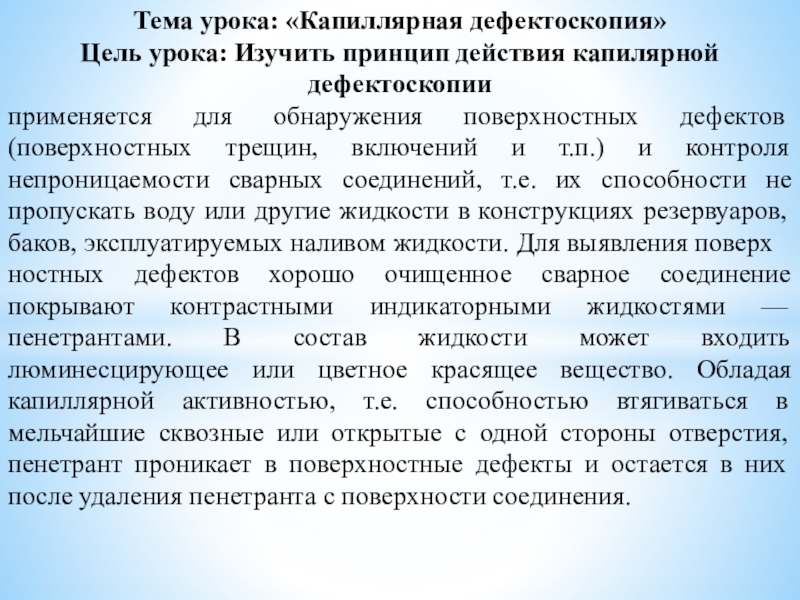

для обнару­жения поверхностных дефектов (поверхностных трещин, включений и т.п.) и контроля непроницаемости сварных соединений, т.е. их способности не пропускать воду или другие жидкости в конструкциях резервуаров, баков, эксп­луатируемых наливом жидкости. Для выявления поверх­ностных дефектов хорошо очищенное сварное соединение покрывают контрастными индикаторными жидкостями — пенетрантами. В состав жидкости может входить люминесцирующее или цветное красящее вещество. Обладая капиллярной активностью, т.е. способностью втягиваться в мельчайшие сквозные или открытые с одной стороны отверстия, пенетрант проникает в поверхностные дефек­ты и остается в них после удаления пенетранта с повер­хности соединения.

по окраске дефекта красящим пенетрантом.

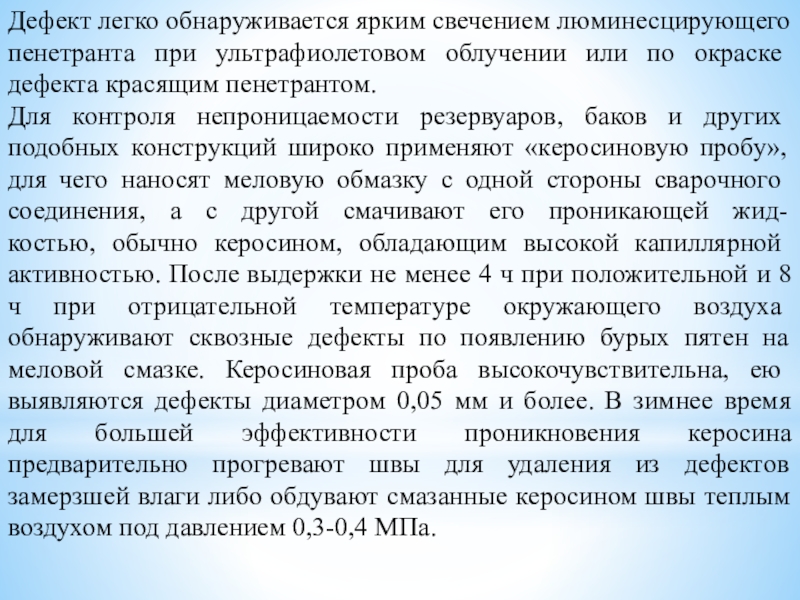

Для контроля непроницаемос­ти резервуаров, баков и других подобных конструкций широко применяют «керосиновую пробу», для чего на­носят меловую обмазку с одной стороны сварочного соединения, а с другой смачивают его проникающей жид- костью, обычно керосином, обладающим высокой капил­лярной активностью. После выдержки не менее 4 ч при положительной и 8 ч при отрицательной температуре ок­ружающего воздуха обнаруживают сквозные дефекты по появлению бурых пятен на меловой смазке. Керосино­вая проба высокочувствительна, ею выявляются дефекты диаметром 0,05 мм и более. В зимнее время для большей эффективности проникновения керосина предварительно прогревают швы для удаления из дефектов замерзшей влаги либо обдувают смазанные керосином швы теплым возду­хом под давлением 0,3-0,4 МПа.

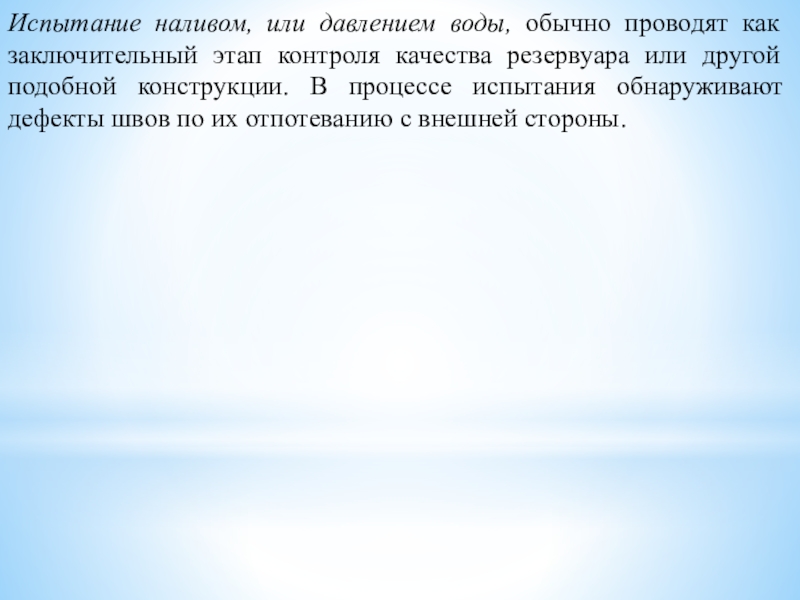

качества резер­вуара или другой подобной конструкции. В процессе ис­пытания обнаруживают дефекты швов по их отпотеванию с внешней стороны.
