Презентация, доклад на тему МДК 01.01. Устройство автомобиля Передний управляемый мост

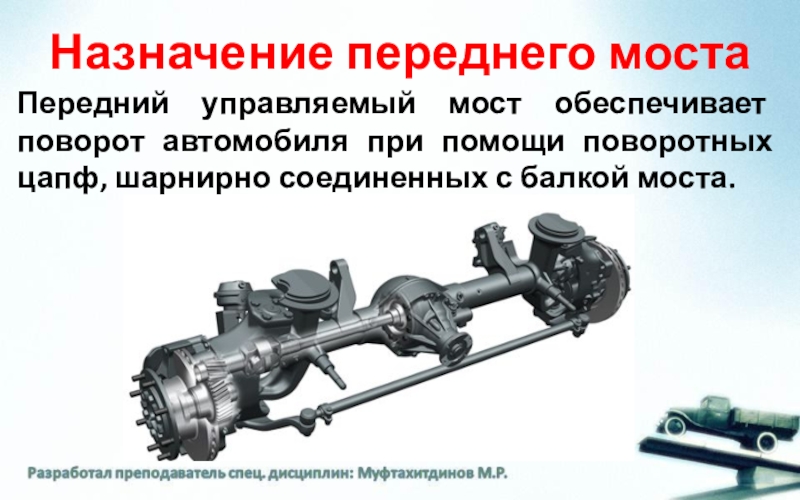

цапф, шарнирно соединенных с балкой моста.

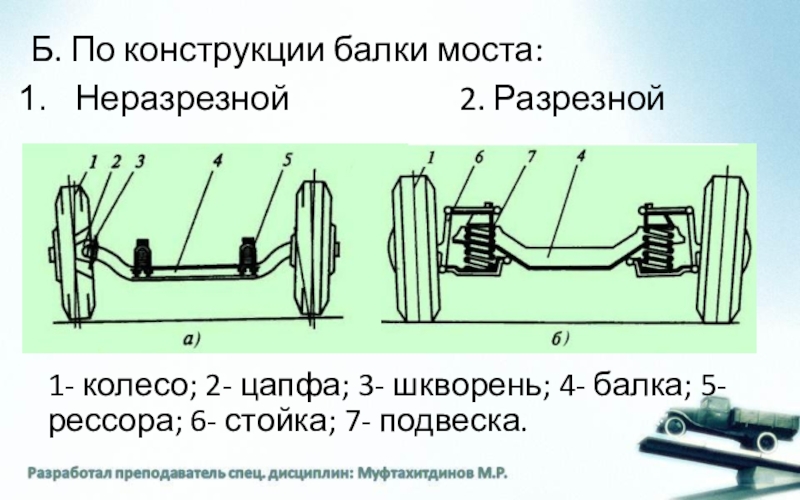

2. Разрезной

1- колесо; 2- цапфа; 3- шкворень; 4- балка; 5- рессора; 6- стойка; 7- подвеска.

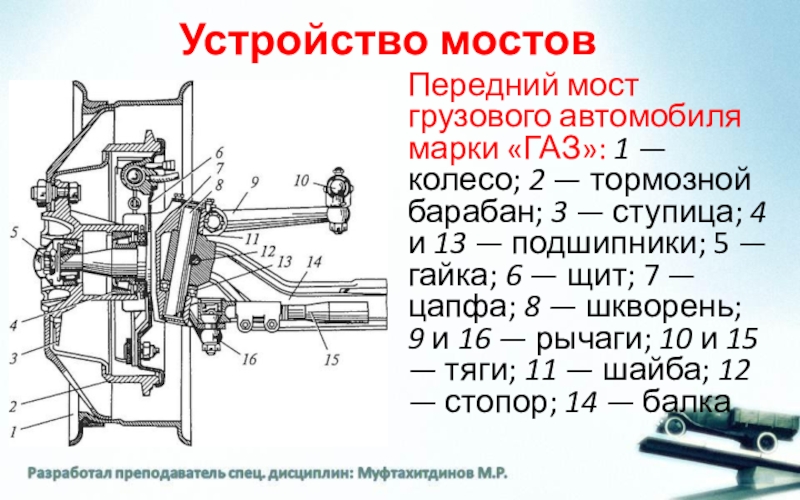

барабан; 3 — ступица; 4 и 13 — подшипники; 5 — гайка; 6 — щит; 7 — цапфа; 8 — шкворень; 9 и 16 — рычаги; 10 и 15 — тяги; 11 — шайба; 12 — стопор; 14 — балка

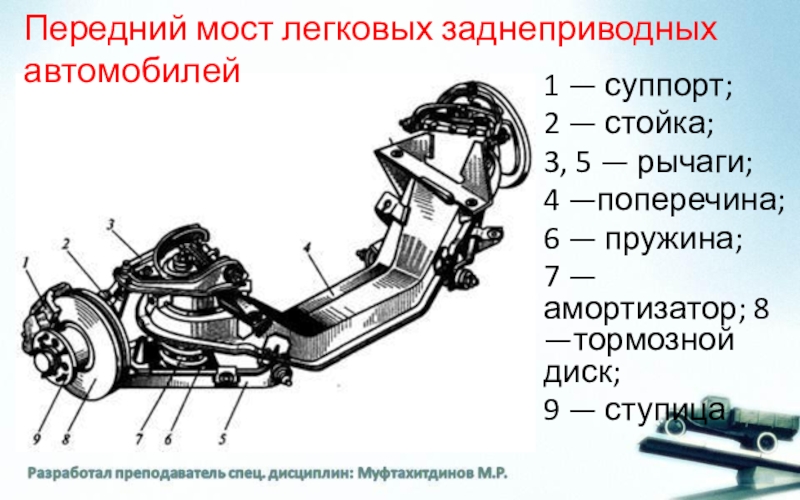

5 — рычаги;
4 —поперечина;
6 — пружина;
7 —амортизатор; 8 —тормозной диск;
9 — ступица

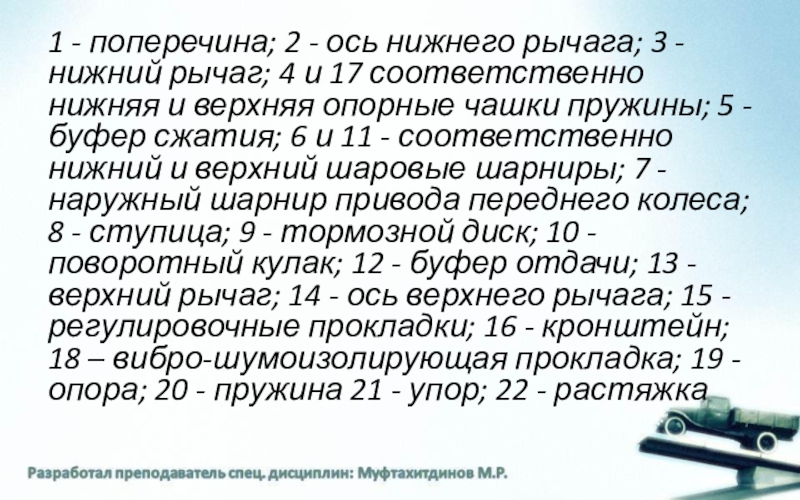

рычаг; 4 и 17 соответственно нижняя и верхняя опорные чашки пружины; 5 - буфер сжатия; 6 и 11 - соответственно нижний и верхний шаровые шарниры; 7 - наружный шарнир привода переднего колеса; 8 - ступица; 9 - тормозной диск; 10 - поворотный кулак; 12 - буфер отдачи; 13 - верхний рычаг; 14 - ось верхнего рычага; 15 - регулировочные прокладки; 16 - кронштейн; 18 – вибро-шумоизолирующая прокладка; 19 - опора; 20 - пружина 21 - упор; 22 - растяжка

ступица;
7- поворотный кулак.

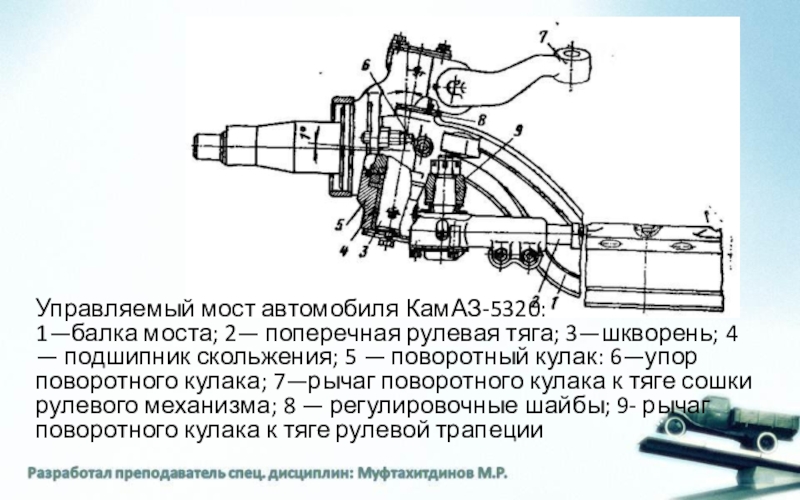

— подшипник скольжения; 5 — поворотный кулак: 6—упор поворотного кулака; 7—рычаг поворотного кулака к тяге сошки рулевого механизма; 8 — регулировочные шайбы; 9- рычаг поворотного кулака к тяге рулевой трапеции

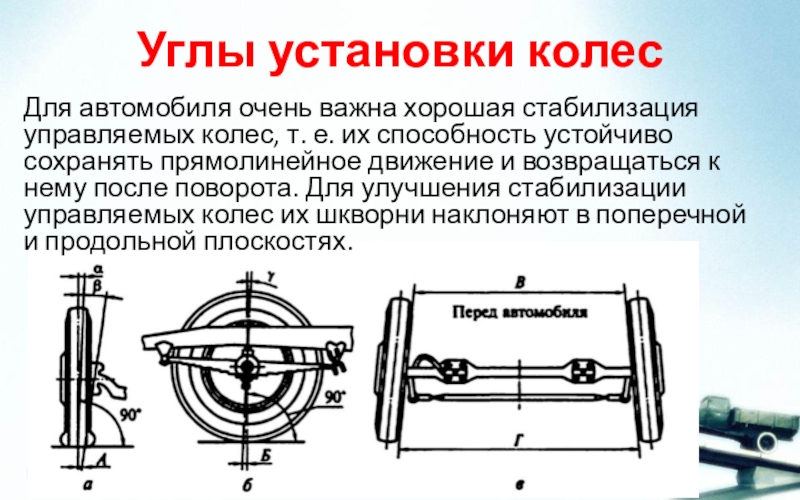

е. их способность устойчиво сохранять прямолинейное движение и возвращаться к нему после поворота. Для улучшения стабилизации управляемых колес их шкворни наклоняют в поперечной и продольной плоскостях.

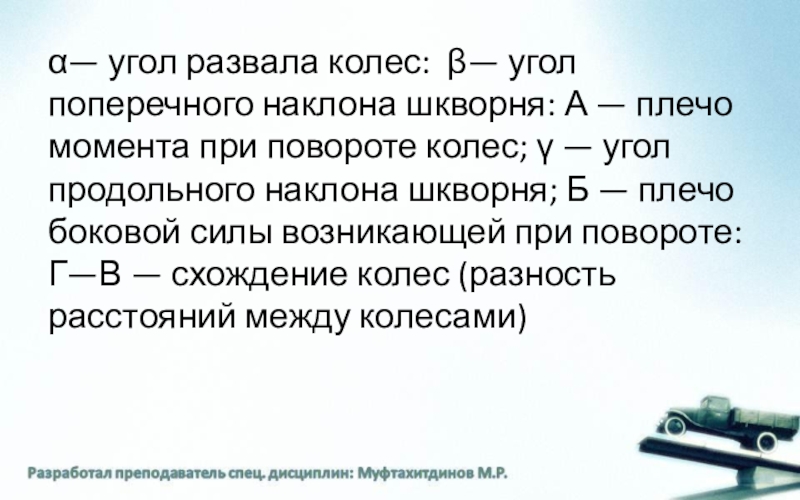

плечо момента при повороте колес; γ — угол продольного наклона шкворня; Б — плечо боковой силы возникающей при повороте: Г—В — схождение колес (разность расстояний между колесами)

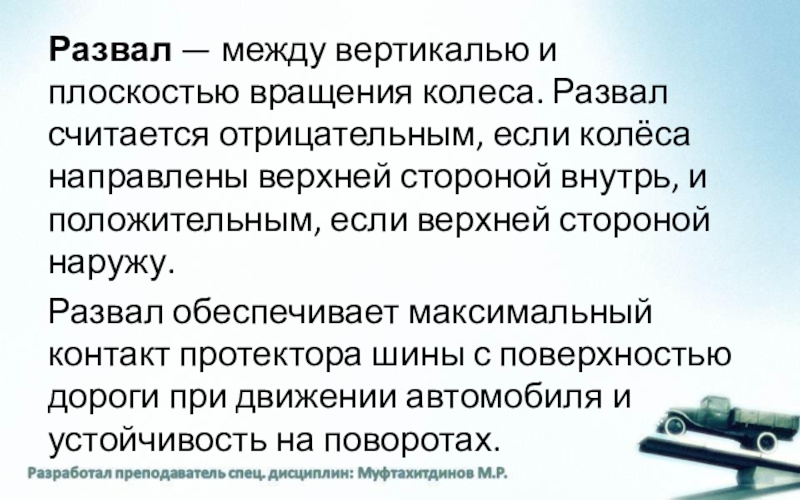

колёса направлены верхней стороной внутрь, и положительным, если верхней стороной наружу.
Развал обеспечивает максимальный контакт протектора шины с поверхностью дороги при движении автомобиля и устойчивость на поворотах.

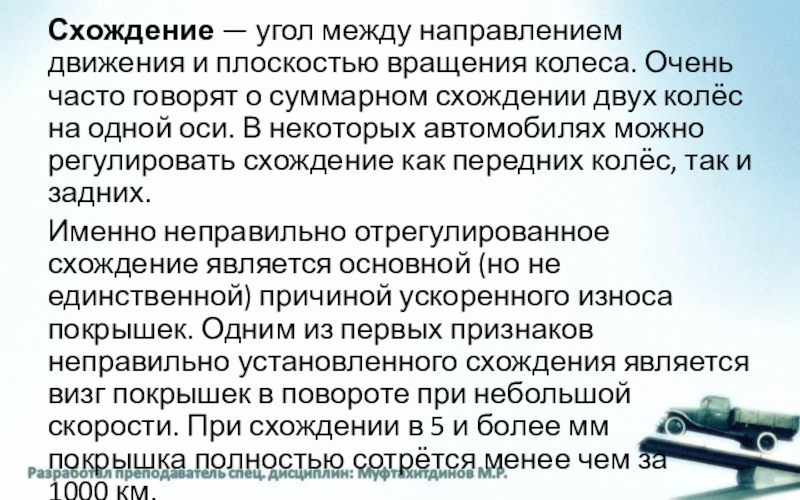

говорят о суммарном схождении двух колёс на одной оси. В некоторых автомобилях можно регулировать схождение как передних колёс, так и задних.
Именно неправильно отрегулированное схождение является основной (но не единственной) причиной ускоренного износа покрышек. Одним из первых признаков неправильно установленного схождения является визг покрышек в повороте при небольшой скорости. При схождении в 5 и более мм покрышка полностью сотрётся менее чем за 1000 км.

применяется комбинированный тип мостов?
перечислите плюсы и минусы разрезного и неразрезного мостов.
Что такое развал колес? И на что оно влияет?
Что такое схождение колес? И на что оно влияет?

«Устройство автомобиля» стр. 349-352.
