Презентация, доклад на тему Материалы на основе древесины
Содержание
- 1. Материалы на основе древесины
- 2. Материалы на основе древесины
- 3. Материалы на основе древесины- Шпон.Фанера.Фанерные плиты Клееные

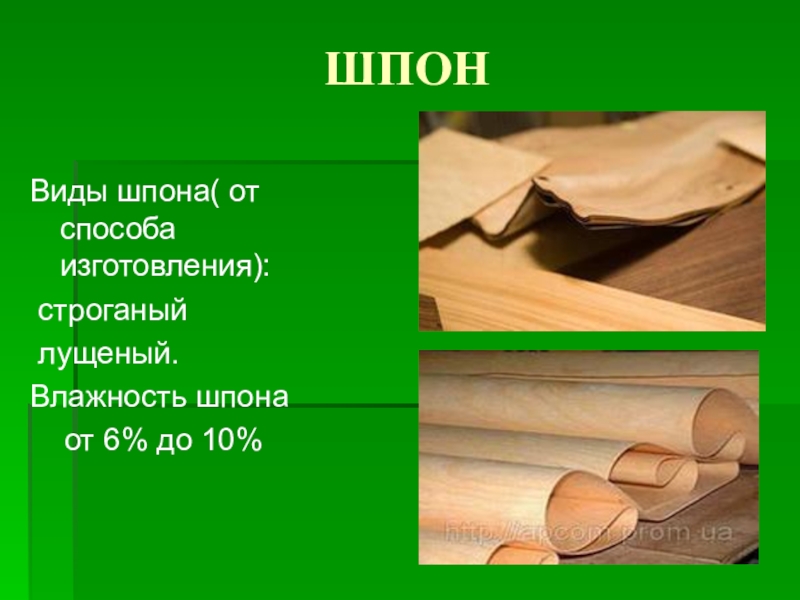

- 4. ШПОНВиды шпона( от способа изготовления): строганый лущеный.Влажность шпона от 6% до 10%
- 5. СТРОГАНЫЙ ШПОН - получают путем строгания брусьев на специальных фанерострогаль-ных станках.

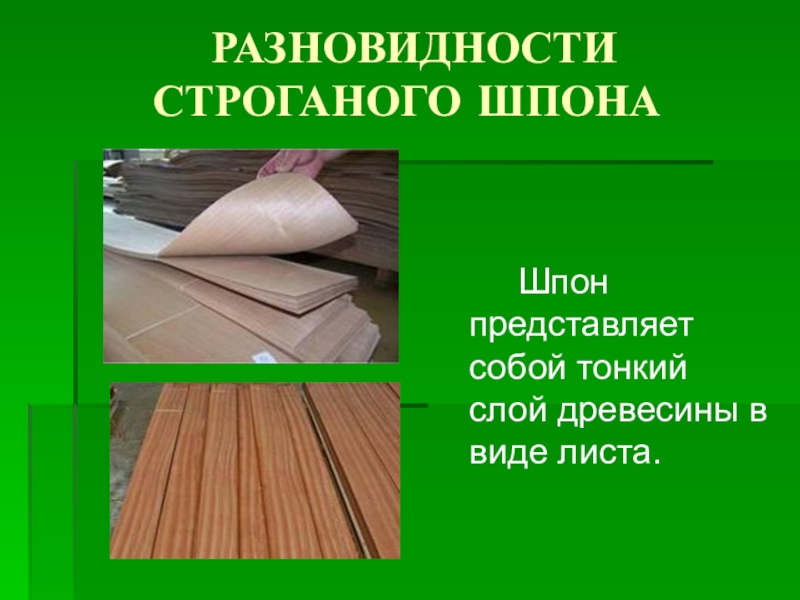

- 6. РАЗНОВИДНОСТИ СТРОГАНОГО ШПОНА Шпон представляет собой тонкий слой древесины в виде листа.
- 7. Способы разделки кряжа.Тангенциальный шпон (Т)Радиальный (Р)Полурадиальный (ПР)Тангенциально- торцевой (ТТ)

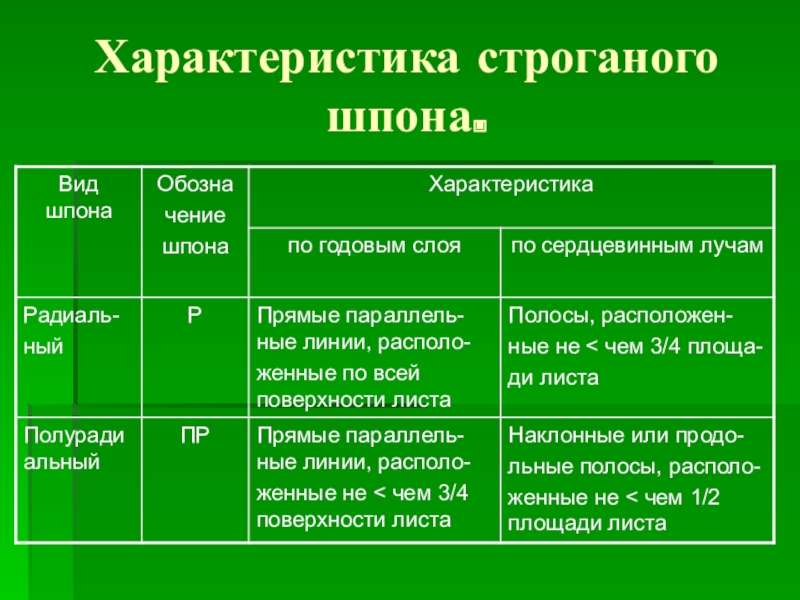

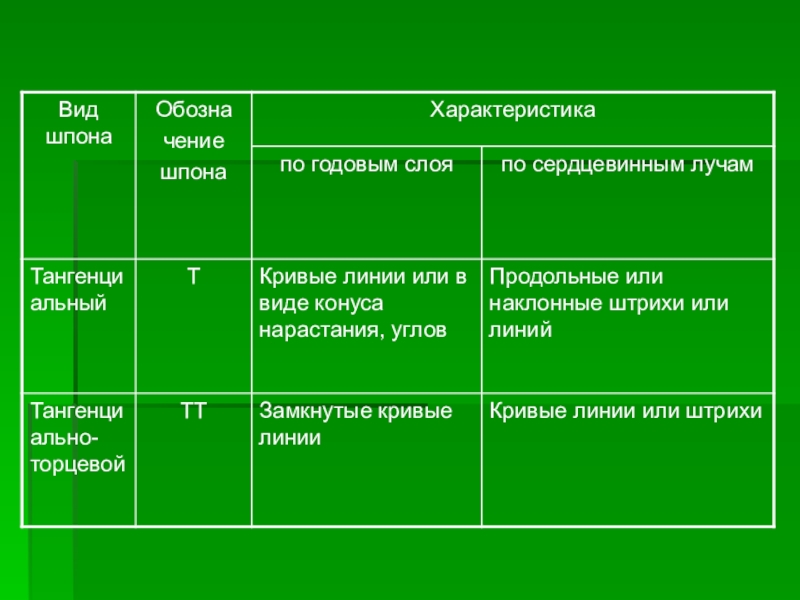

- 8. Характеристика строганого шпона.
- 9. Слайд 9

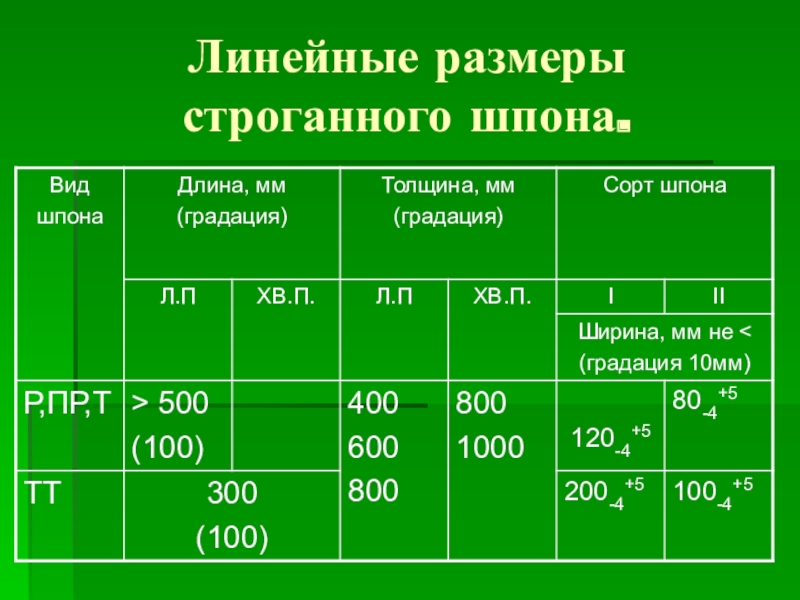

- 10. Линейные размеры строганного шпона.
- 11. ЛУЩЕНЫЙ ШПОН.Тонкий слой древесины заданной толщины в
- 12. ПОЛУЧЕНИЕ ЛУЩЕНОГО ШПОНАПроваренный чурак (t до 500

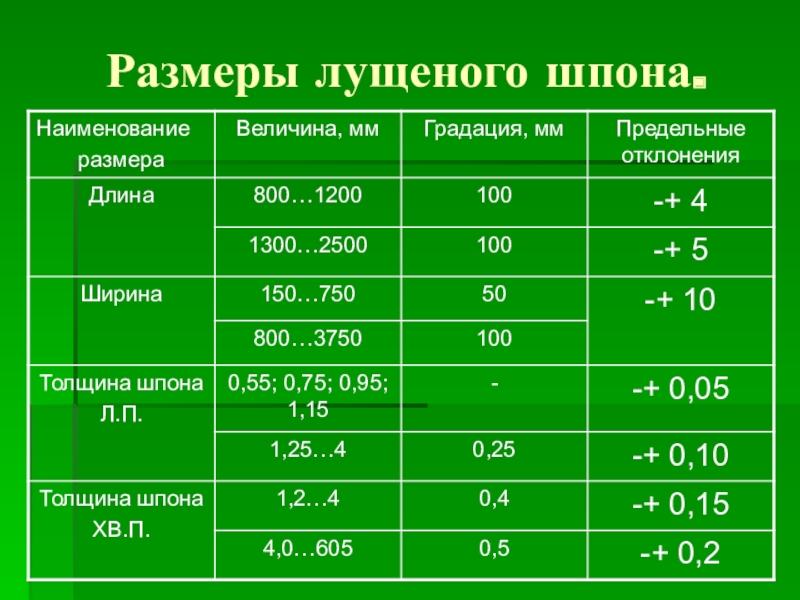

- 13. Размеры лущеного шпона.

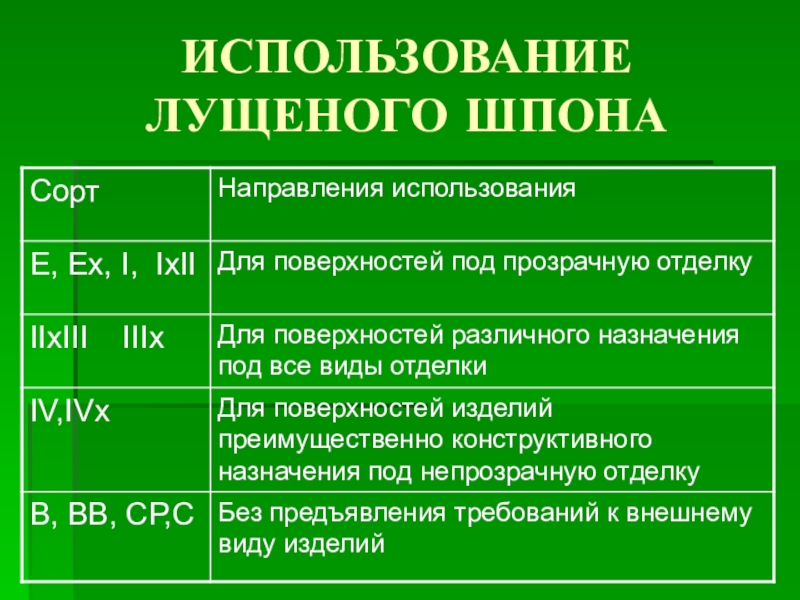

- 14. ИСПОЛЬЗОВАНИЕ ЛУЩЕНОГО ШПОНА
- 15. ФАНЕРА - Слоистый листовой материал,

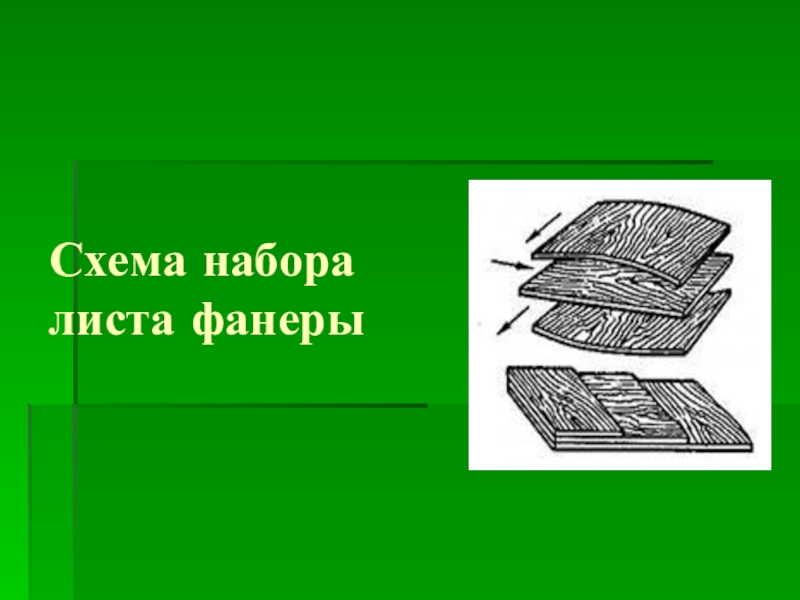

- 16. Схема набора листа фанеры
- 17. СВОЙСТВА ФАНЕРЫ Равная прочность во всех направлениях.Мало
- 18. МАРКИ И СОРТА ФАНЕРЫ 1. ФСФ –

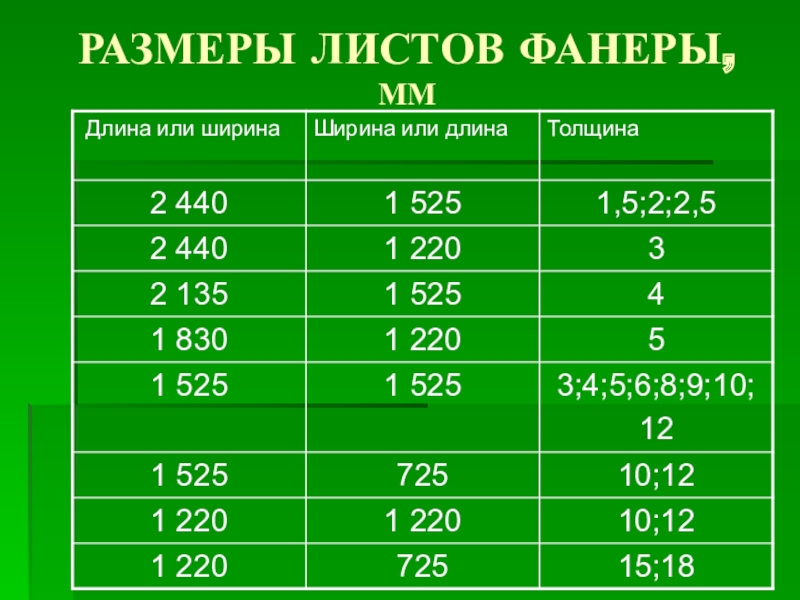

- 19. РАЗМЕРЫ ЛИСТОВ ФАНЕРЫ, ММ
- 20. МАРКИРОВКА ФАНЕРЫ Фанера: береза/береза ФСФ,
- 21. Фанера: дуб/ бук ФК, Е/I,Е I, 2Ш,
- 22. Упаковка фанеры: -
- 23. ФАНЕРНЫЕ ПЛИТЫ - называется фанера толщиной 15

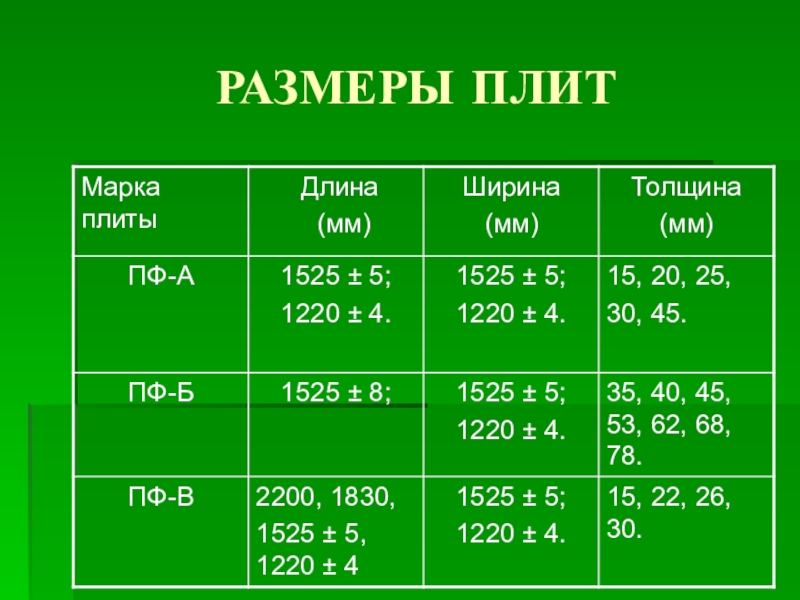

- 24. РАЗМЕРЫ ПЛИТ
- 25. СОРТА ФАНЕРНЫХ ПЛИТ 1.) Необлицованные односторонние –
- 26. КЛЕЕНЫЕ БРУСЬЯ ИЗ ШПОНА (шпоновая доска, ЛВЛ
- 27. ОСОБЕННОСТЬ БРУСАРазличие бруса из шпона от фанеры
- 28. ДОСТОИНСТВА КЛЕЕНОГО БРУСАМалая формоизменяемость.Высокая однородность и надежность.Высокая прочность.

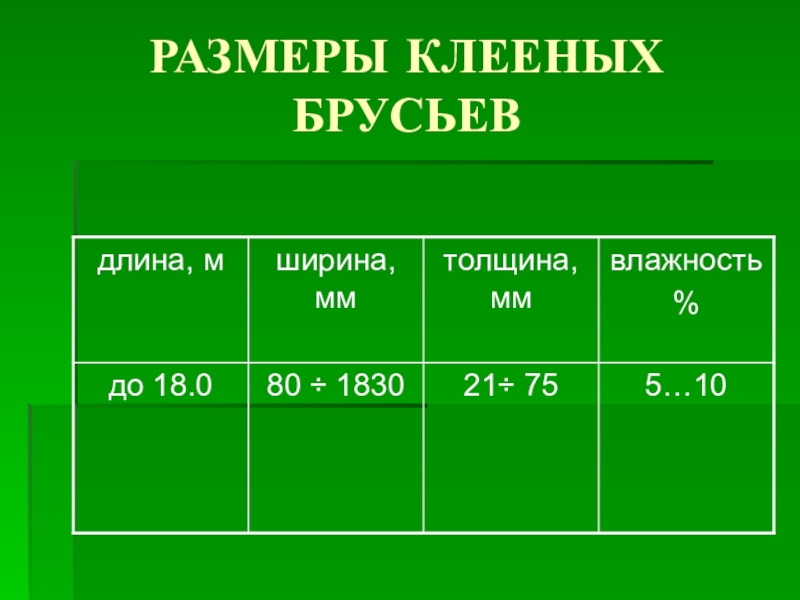

- 29. РАЗМЕРЫ КЛЕЕНЫХ БРУСЬЕВ
- 30. ОБЛИЦОВАННАЯ ФАНЕРА- это фанера, которая имеет один
- 31. СТЕПЕНЬ ОБРАБОТКИ ФАНЕРЫ:Шлифованная (с одной или двух
- 32. ДЕКОРАТИВНАЯ ФАНЕРА- представляет собой фанеру, склеенную из

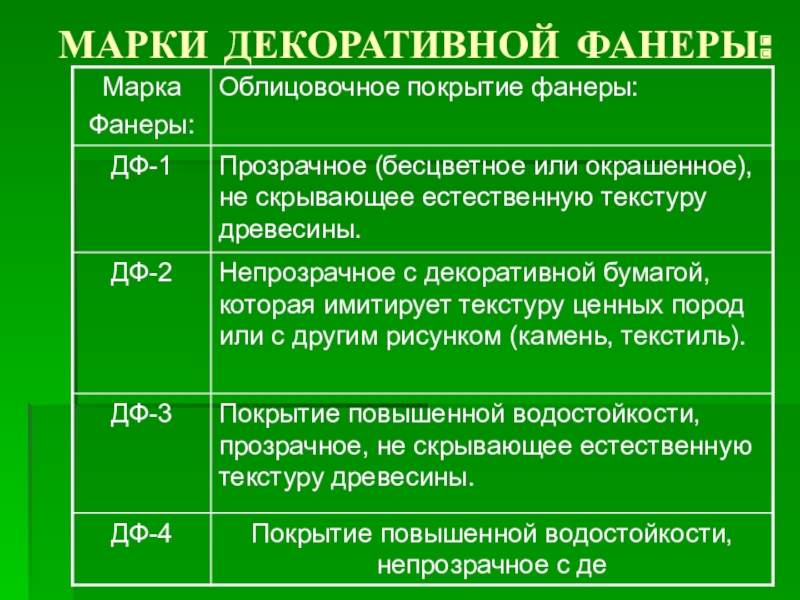

- 33. МАРКИ ДЕКОРАТИВНОЙ ФАНЕРЫ:
- 34. Ламинированная фанера - представляет собой березовую фанеру

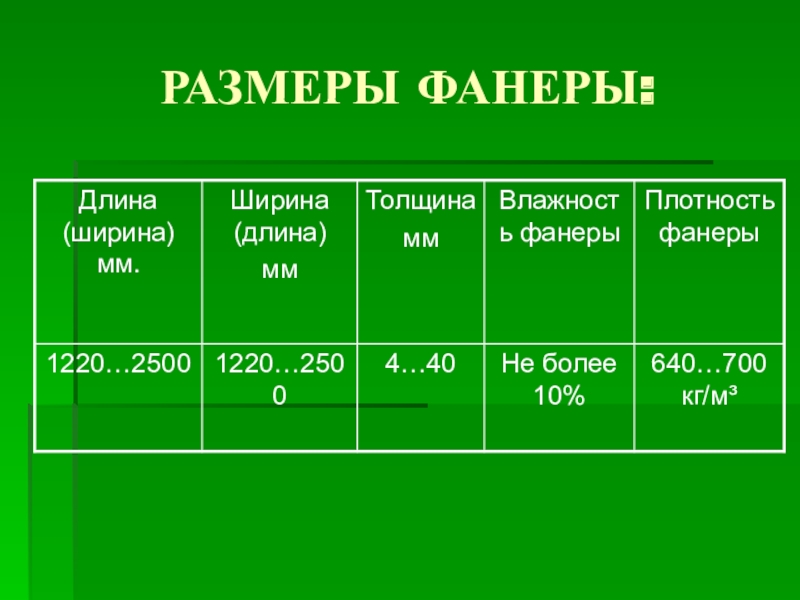

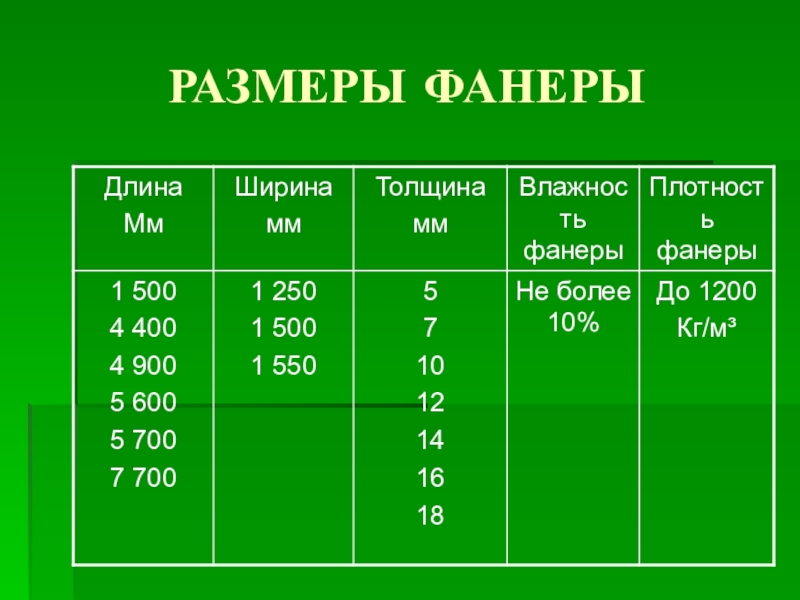

- 35. РАЗМЕРЫ ФАНЕРЫ:
- 36. БАКЕЛЕЗИРОВАННАЯ ФАНЕРАИзготовляют из листов лущеного березового шпона,
- 37. РАЗМЕРЫ ФАНЕРЫ
- 38. КЛЕЕНЫЕ ГНУТЫЕ ЗАГОТОВКИ- применяют для изготовления деталей мебели, промышленностью выпускают 45 видов и 300 размеров.

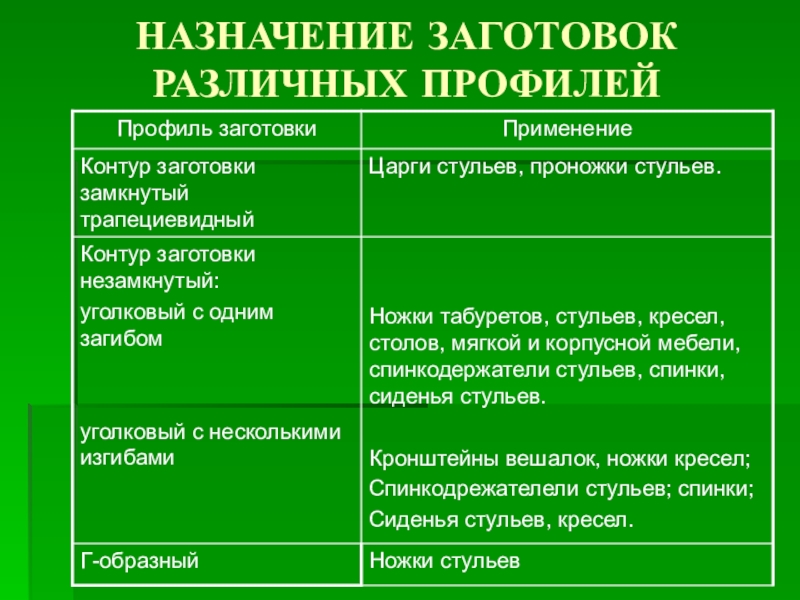

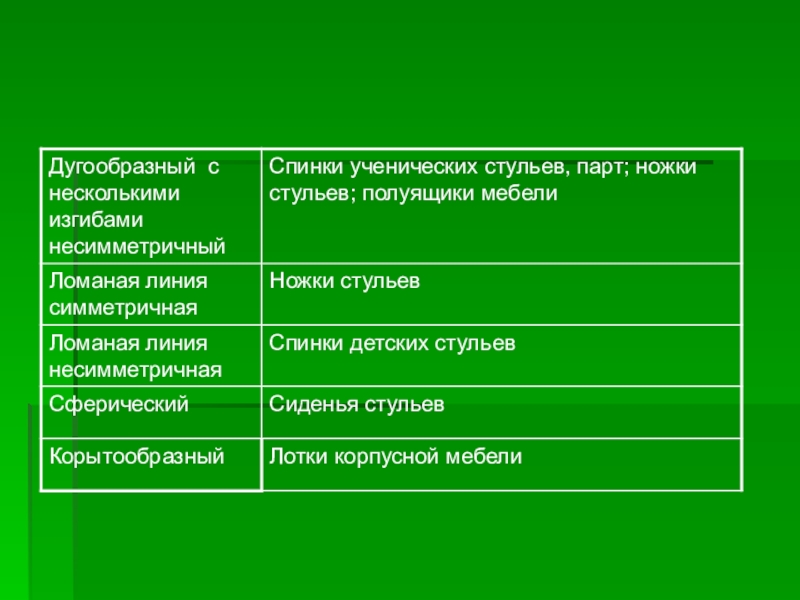

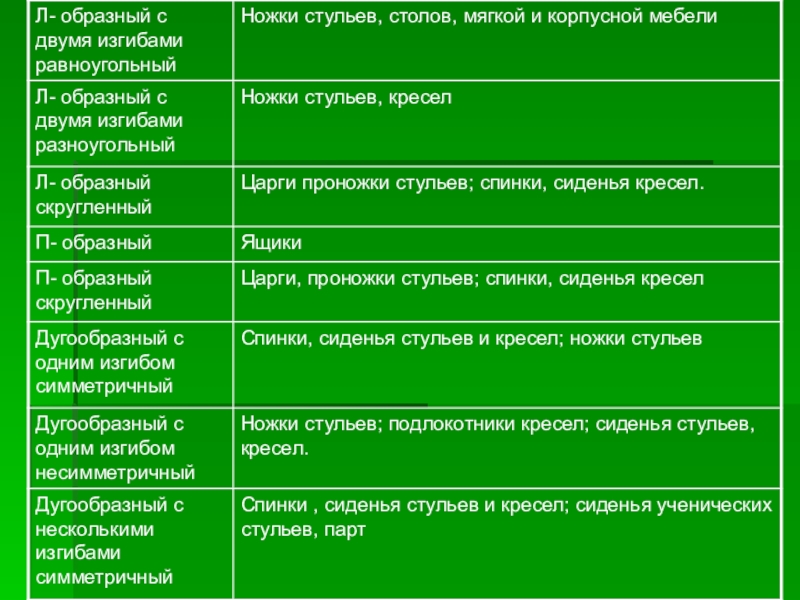

- 39. НАЗНАЧЕНИЕ ЗАГОТОВОК РАЗЛИЧНЫХ ПРОФИЛЕЙ
- 40. Слайд 40
- 41. Слайд 41
- 42. ПРИМЕНЕНИЕпозволяют разнообразить конструктивные решения мебели снизить расход
- 43. ДСП (древесно – стружечные плиты)- Это
- 44. ДВП (древесно - волокнистые плиты)- представляют
- 45. МДФ (модернизированная фанера)
- 46. ОСП [ОСВ] (Ориентированная стружечная плита)- представляют собой трехслойные плиты горячего прессования из крупноразмерной стружки (щепы).
- 47. ОСПТрехслойная плита горячего прессования из крупноразмерной стружки
- 48. Свойства ОСП.1. Огнестойкие2. Водостойкие3. Физико-механические показатели в

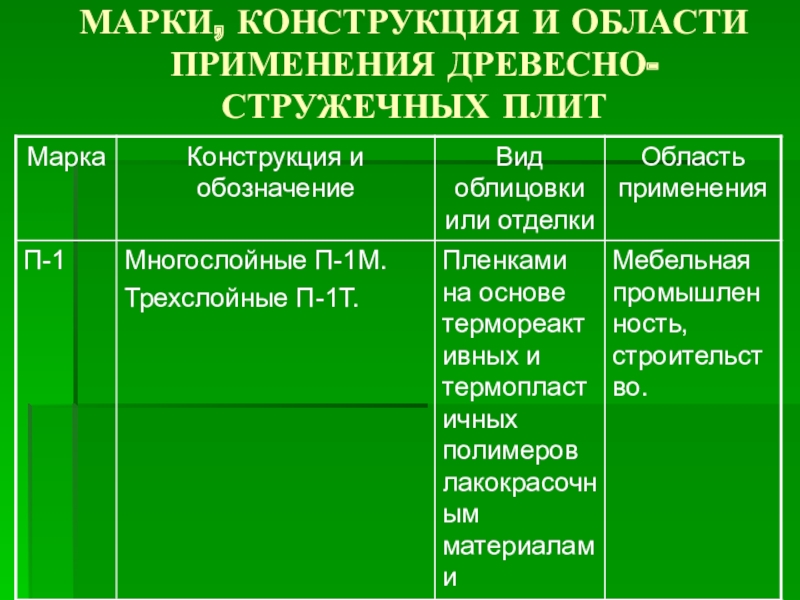

- 49. МАРКИ, КОНСТРУКЦИЯ И ОБЛАСТИ ПРИМЕНЕНИЯ ДРЕВЕСНО- СТРУЖЕЧНЫХ ПЛИТ
- 50. Слайд 50

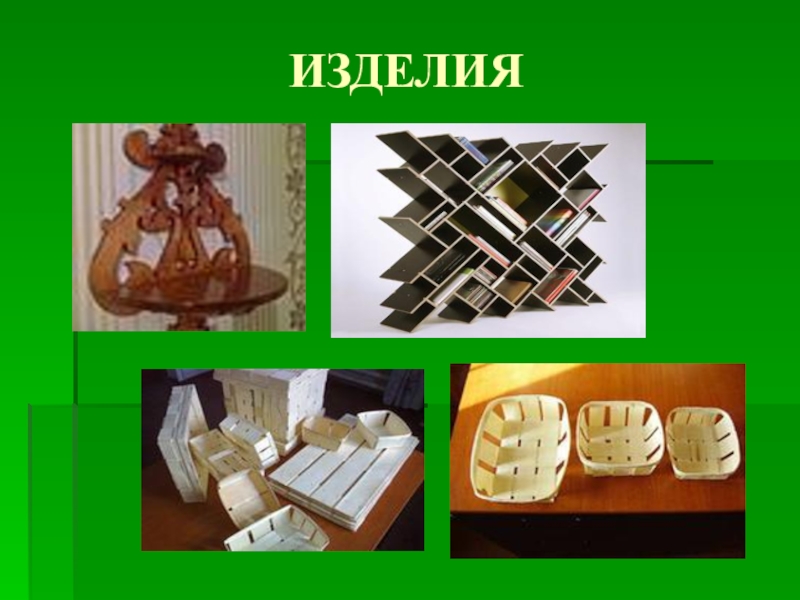

- 51. ИЗДЕЛИЯ
Материалы на основе древесины
Слайд 1Презентация на тему «Материалы на основе древесины» Составила преподаватель ГПОУ ЯО Ярославского

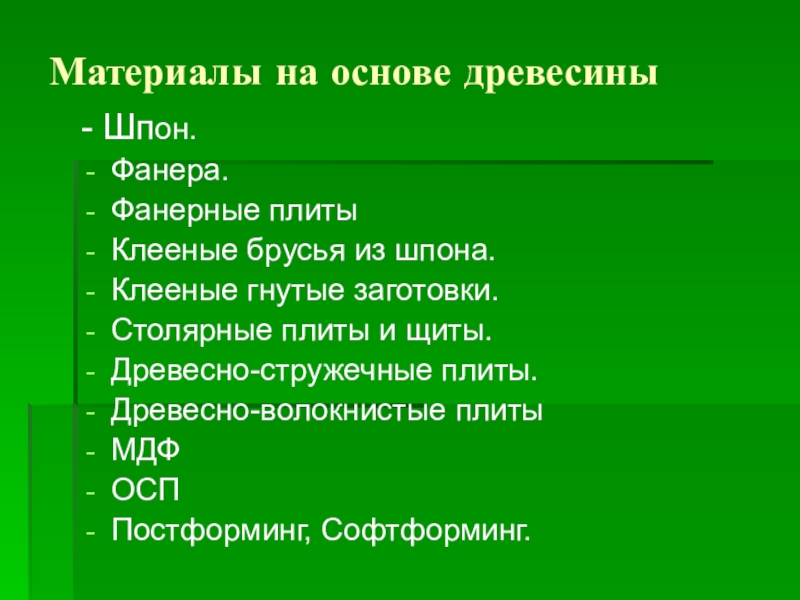

Слайд 3Материалы на основе древесины
- Шпон.
Фанера.
Фанерные плиты
Клееные брусья из шпона.
Клееные гнутые
заготовки.
Столярные плиты и щиты.
Древесно-стружечные плиты.
Древесно-волокнистые плиты
МДФ
ОСП
Постформинг, Софтформинг.
Столярные плиты и щиты.
Древесно-стружечные плиты.
Древесно-волокнистые плиты
МДФ
ОСП
Постформинг, Софтформинг.
Слайд 5 СТРОГАНЫЙ ШПОН
- получают путем строгания брусьев на специальных
фанерострогаль-ных станках.

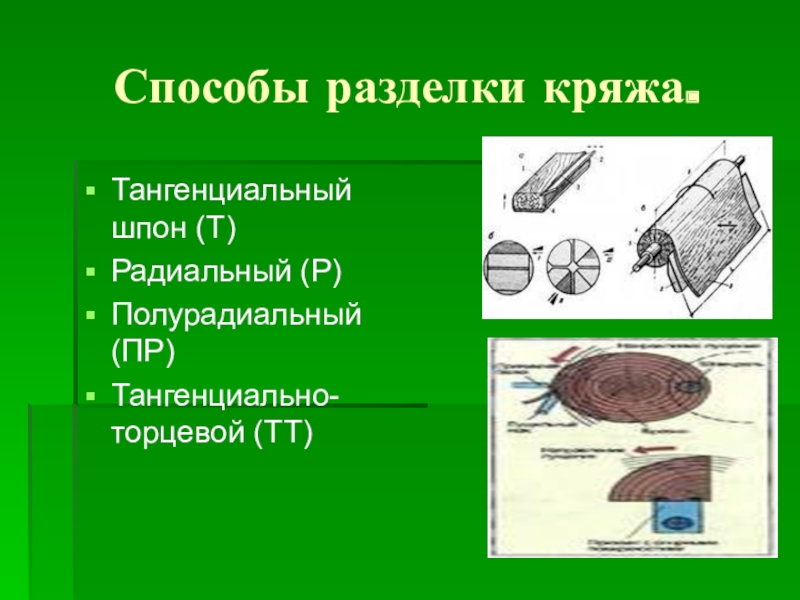

Слайд 7Способы разделки кряжа.
Тангенциальный шпон (Т)
Радиальный (Р)
Полурадиальный (ПР)
Тангенциально- торцевой (ТТ)

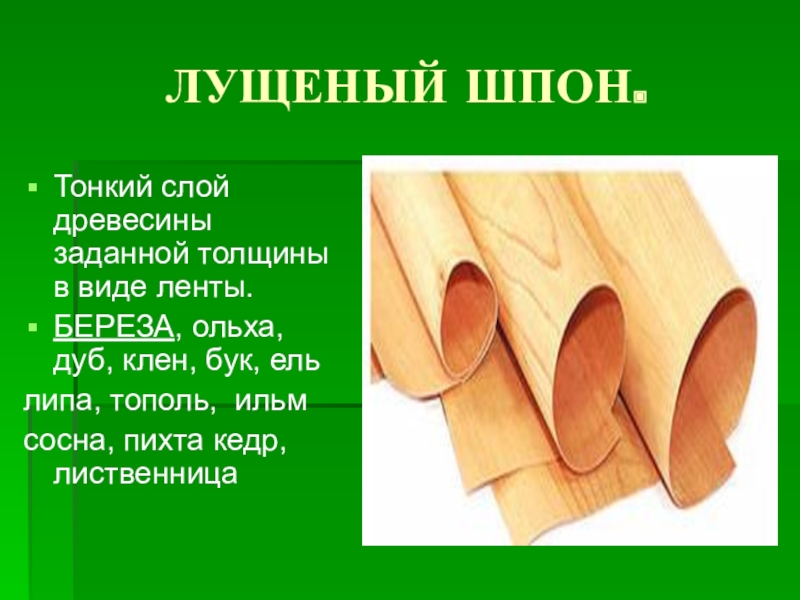

Слайд 11ЛУЩЕНЫЙ ШПОН.
Тонкий слой древесины заданной толщины в виде ленты.
БЕРЕЗА, ольха, дуб,
клен, бук, ель
липа, тополь, ильм
сосна, пихта кедр, лиственница
липа, тополь, ильм
сосна, пихта кедр, лиственница

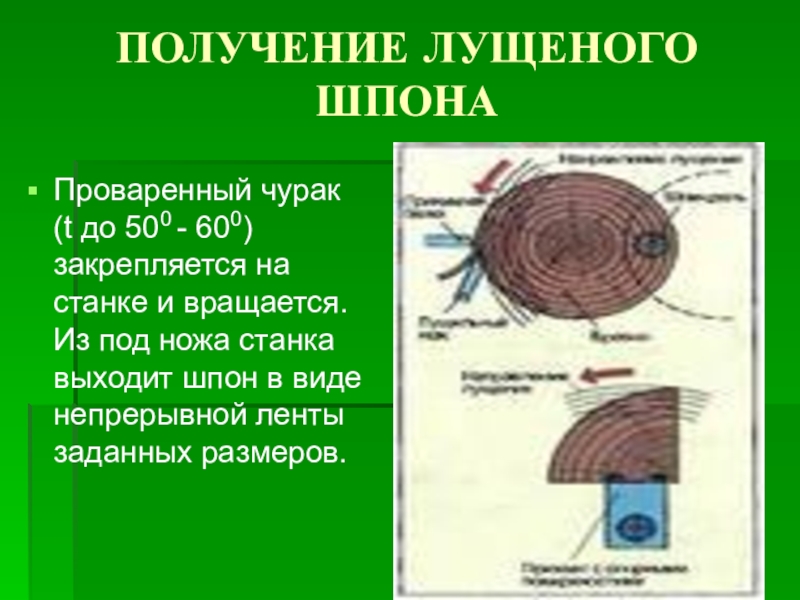

Слайд 12ПОЛУЧЕНИЕ ЛУЩЕНОГО ШПОНА
Проваренный чурак (t до 500 - 600) закрепляется на
станке и вращается. Из под ножа станка выходит шпон в виде непрерывной ленты заданных размеров.
Слайд 15ФАНЕРА
- Слоистый листовой материал, состоящий из нечетного числа
шпона, склеенного между собой.
Влажность фанеры 5-10%.
Влажность фанеры 5-10%.

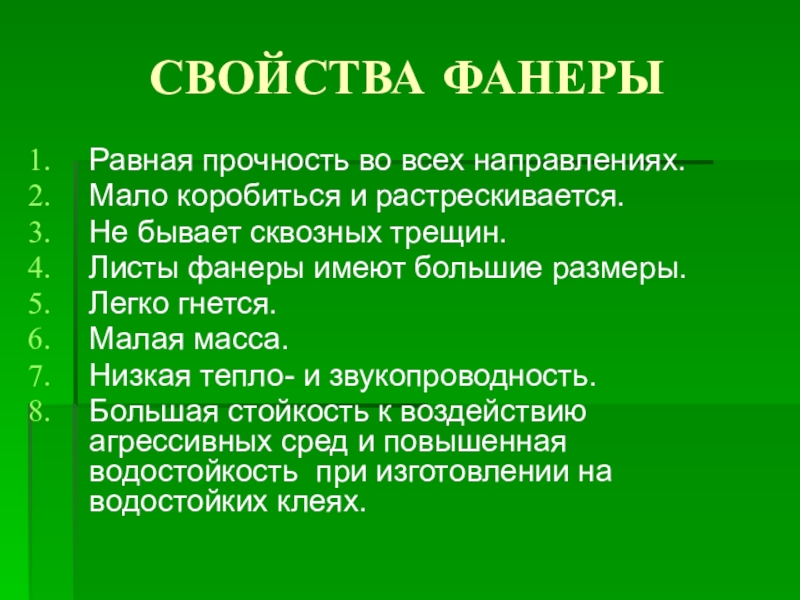

Слайд 17СВОЙСТВА ФАНЕРЫ
Равная прочность во всех направлениях.
Мало коробиться и растрескивается.
Не бывает
сквозных трещин.
Листы фанеры имеют большие размеры.
Легко гнется.
Малая масса.
Низкая тепло- и звукопроводность.
Большая стойкость к воздействию агрессивных сред и повышенная водостойкость при изготовлении на водостойких клеях.
Листы фанеры имеют большие размеры.
Легко гнется.
Малая масса.
Низкая тепло- и звукопроводность.
Большая стойкость к воздействию агрессивных сред и повышенная водостойкость при изготовлении на водостойких клеях.

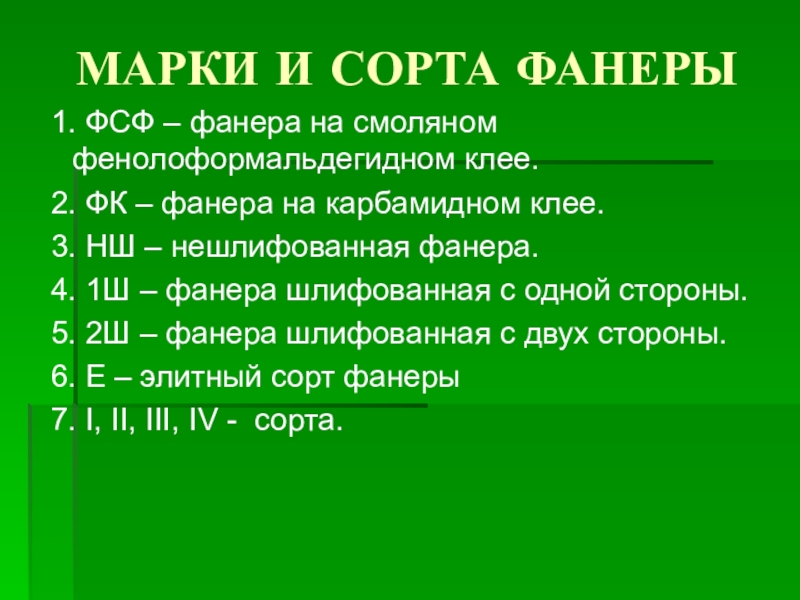

Слайд 18МАРКИ И СОРТА ФАНЕРЫ
1. ФСФ – фанера на смоляном фенолоформальдегидном
клее.
2. ФК – фанера на карбамидном клее.
3. НШ – нешлифованная фанера.
4. 1Ш – фанера шлифованная с одной стороны.
5. 2Ш – фанера шлифованная с двух стороны.
6. Е – элитный сорт фанеры
7. I, II, III, IV - сорта.
2. ФК – фанера на карбамидном клее.
3. НШ – нешлифованная фанера.
4. 1Ш – фанера шлифованная с одной стороны.
5. 2Ш – фанера шлифованная с двух стороны.
6. Е – элитный сорт фанеры
7. I, II, III, IV - сорта.

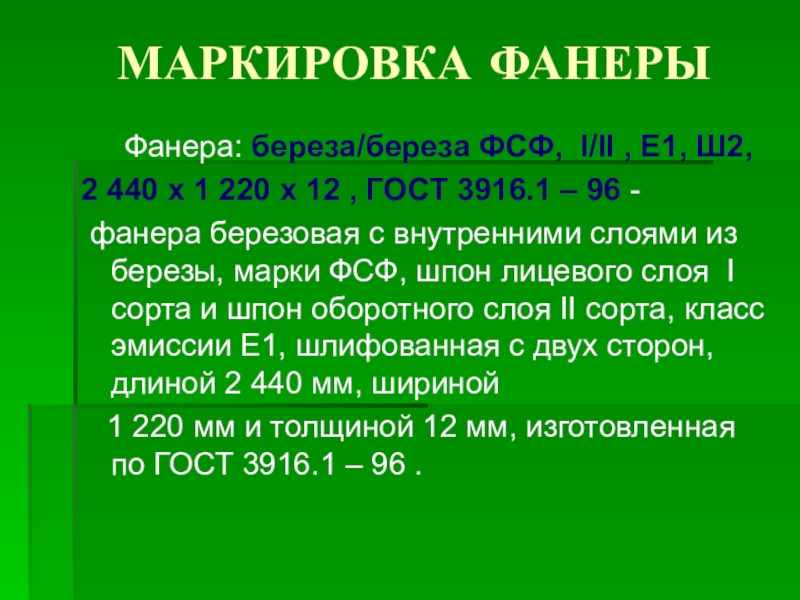

Слайд 20МАРКИРОВКА ФАНЕРЫ
Фанера: береза/береза ФСФ, I/II , E1, Ш2,
2 440 х 1 220 х 12 , ГОСТ 3916.1 – 96 -
фанера березовая с внутренними слоями из березы, марки ФСФ, шпон лицевого слоя I сорта и шпон оборотного слоя II сорта, класс эмиссии Е1, шлифованная с двух сторон, длиной 2 440 мм, шириной
1 220 мм и толщиной 12 мм, изготовленная по ГОСТ 3916.1 – 96 .

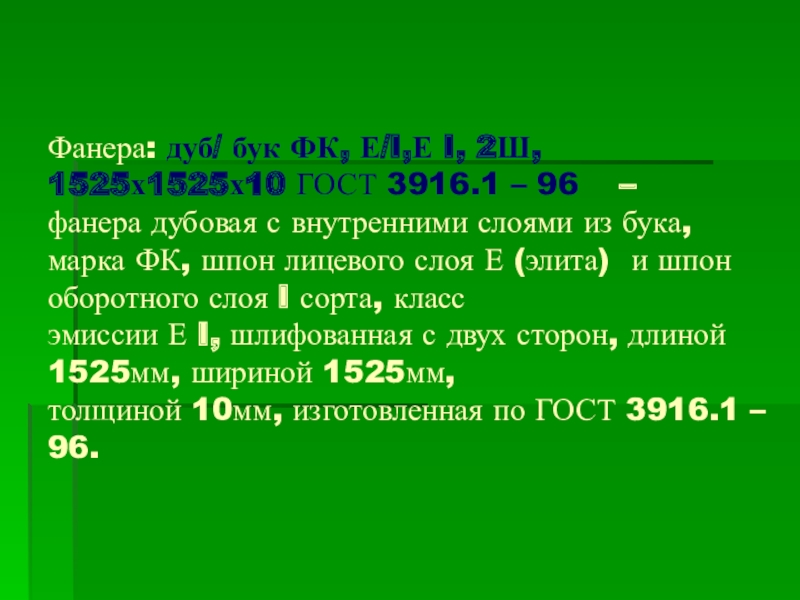

Слайд 21Фанера: дуб/ бук ФК, Е/I,Е I, 2Ш, 1525х1525х10 ГОСТ 3916.1 –
96 –
фанера дубовая с внутренними слоями из бука, марка ФК, шпон лицевого слоя Е (элита) и шпон оборотного слоя I сорта, класс
эмиссии Е I, шлифованная с двух сторон, длиной 1525мм, шириной 1525мм,
толщиной 10мм, изготовленная по ГОСТ 3916.1 – 96.

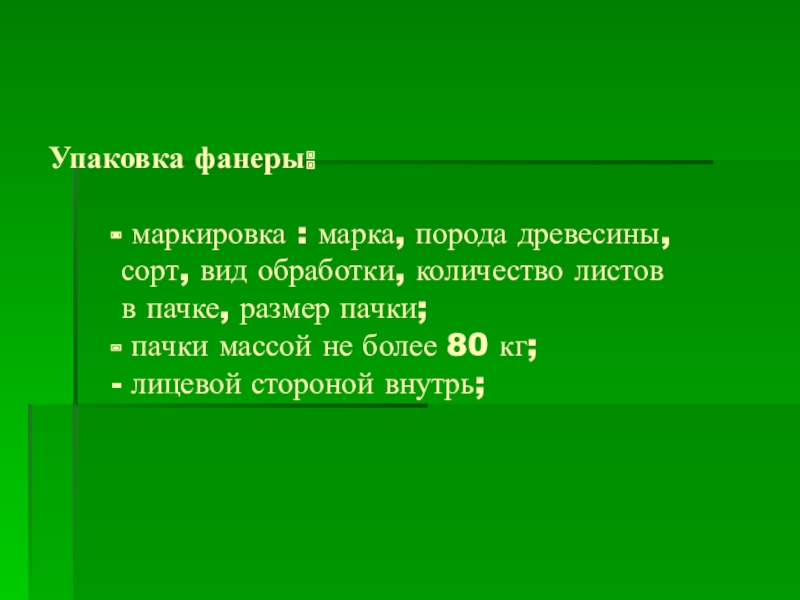

Слайд 22Упаковка фанеры: - маркировка : марка, порода древесины,
сорт, вид обработки, количество листов
в пачке, размер пачки;
- пачки массой не более 80 кг;
- лицевой стороной внутрь;

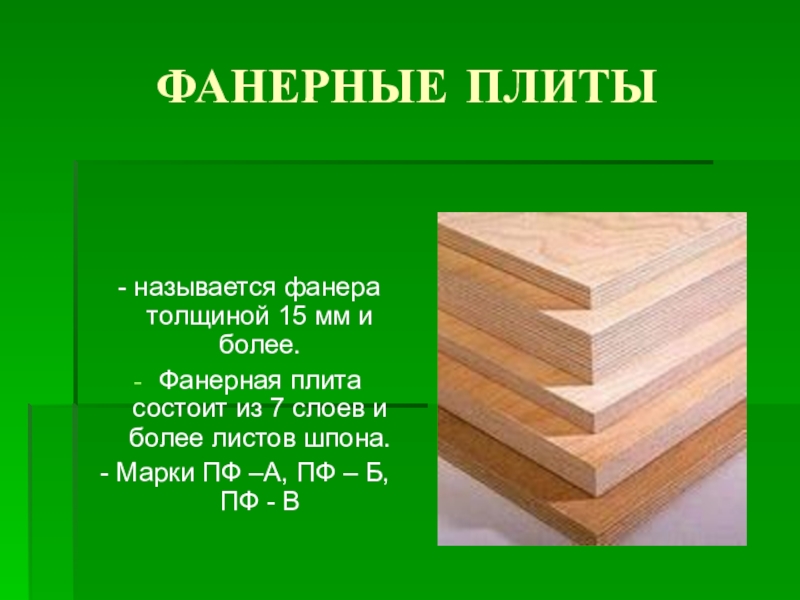

Слайд 23ФАНЕРНЫЕ ПЛИТЫ
- называется фанера толщиной 15 мм и более.
Фанерная плита
состоит из 7 слоев и более листов шпона.
- Марки ПФ –А, ПФ – Б, ПФ - В
- Марки ПФ –А, ПФ – Б, ПФ - В

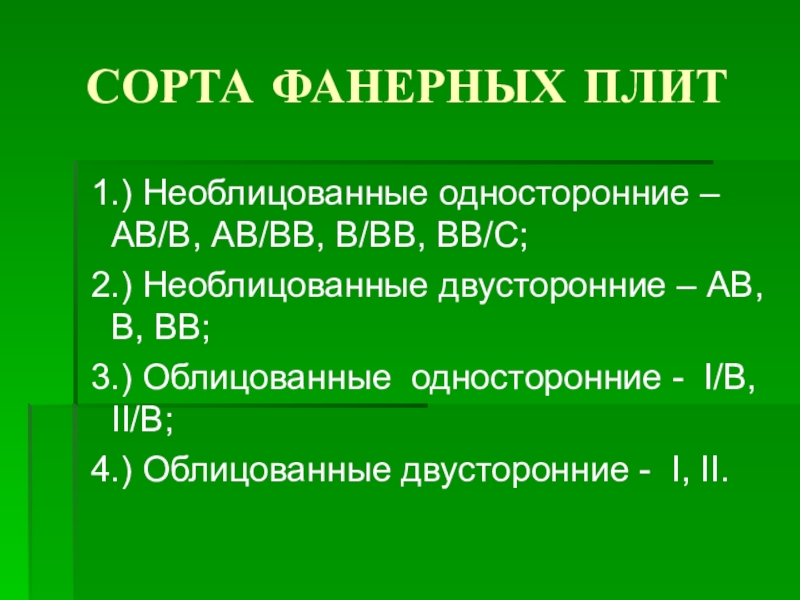

Слайд 25СОРТА ФАНЕРНЫХ ПЛИТ
1.) Необлицованные односторонние – АВ/В, АВ/ВВ, В/ВВ, ВВ/С;
2.) Необлицованные двусторонние – АВ, В, ВВ;
3.) Облицованные односторонние - I/B, II/B;
4.) Облицованные двусторонние - I, II.
3.) Облицованные односторонние - I/B, II/B;
4.) Облицованные двусторонние - I, II.

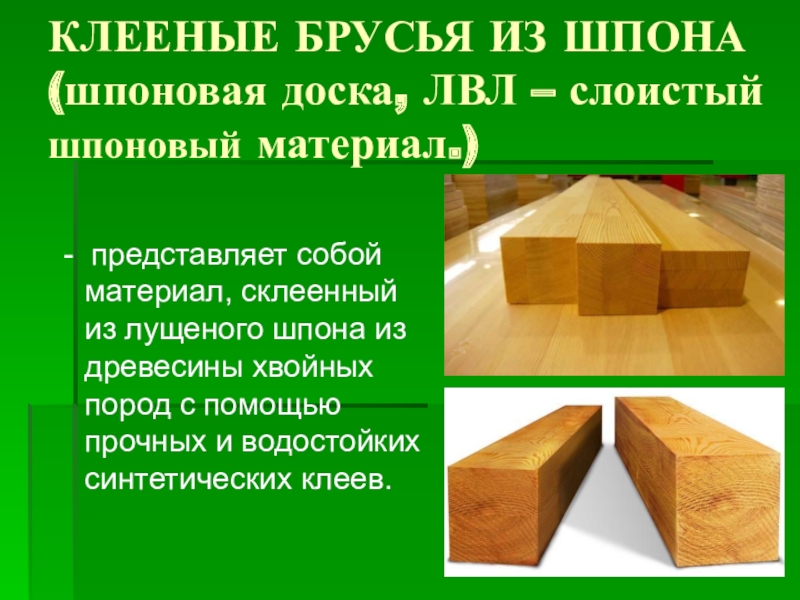

Слайд 26КЛЕЕНЫЕ БРУСЬЯ ИЗ ШПОНА
(шпоновая доска, ЛВЛ – слоистый шпоновый материал.)
-
представляет собой материал, склеенный из лущеного шпона из древесины хвойных пород с помощью прочных и водостойких синтетических клеев.

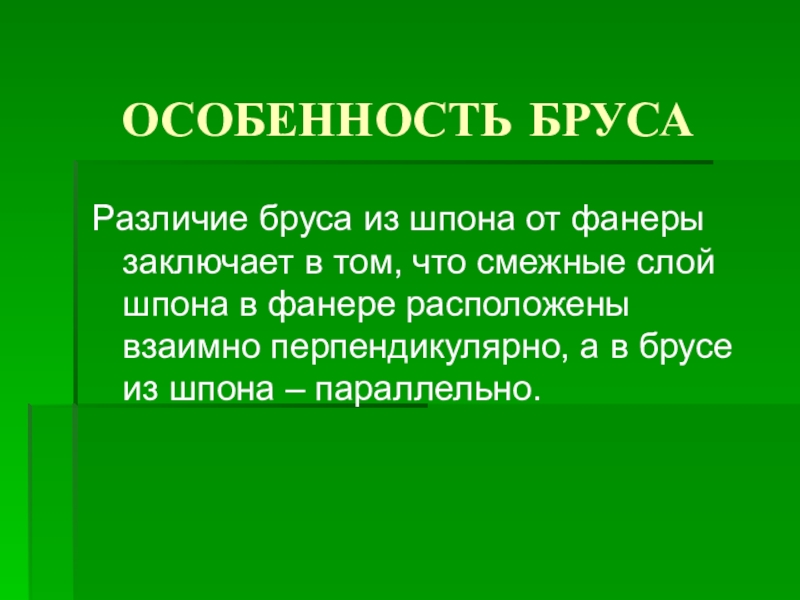

Слайд 27ОСОБЕННОСТЬ БРУСА
Различие бруса из шпона от фанеры заключает в том, что
смежные слой шпона в фанере расположены взаимно перпендикулярно, а в брусе из шпона – параллельно.

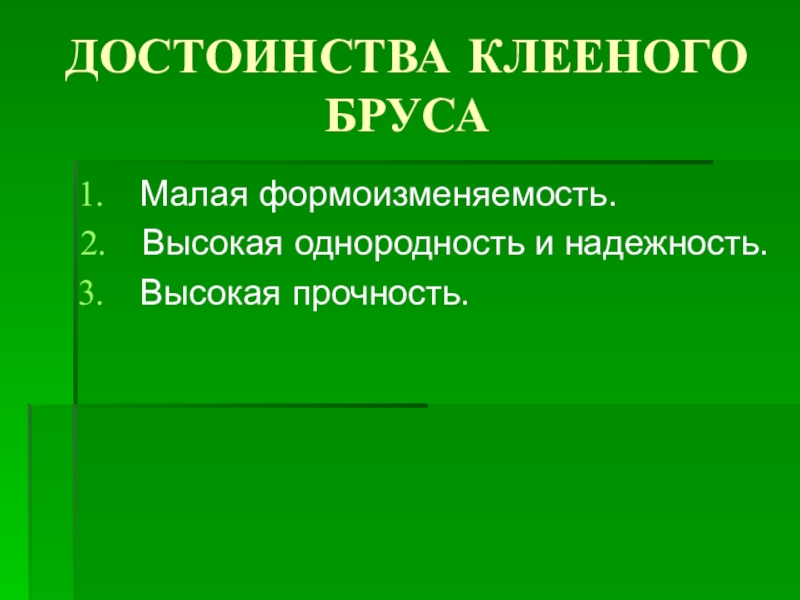

Слайд 28ДОСТОИНСТВА КЛЕЕНОГО БРУСА
Малая формоизменяемость.
Высокая однородность и надежность.
Высокая прочность.

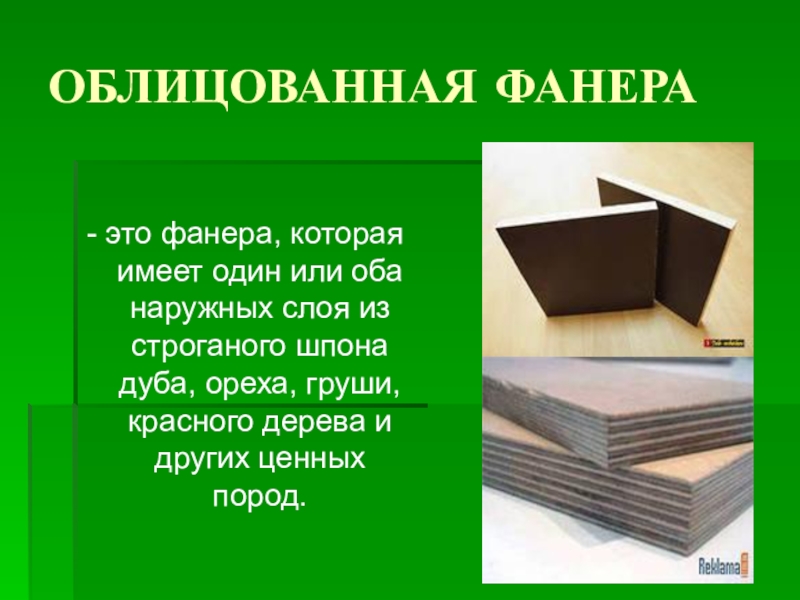

Слайд 30ОБЛИЦОВАННАЯ ФАНЕРА
- это фанера, которая имеет один или оба наружных слоя
из строганого шпона дуба, ореха, груши, красного дерева и других ценных пород.

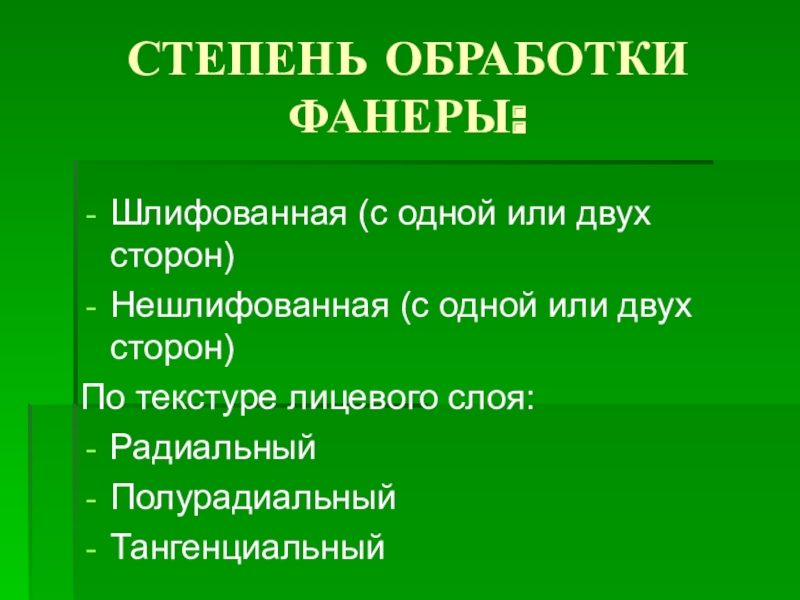

Слайд 31СТЕПЕНЬ ОБРАБОТКИ ФАНЕРЫ:
Шлифованная (с одной или двух сторон)
Нешлифованная (с одной или
двух сторон)
По текстуре лицевого слоя:
Радиальный
Полурадиальный
Тангенциальный
По текстуре лицевого слоя:
Радиальный
Полурадиальный
Тангенциальный

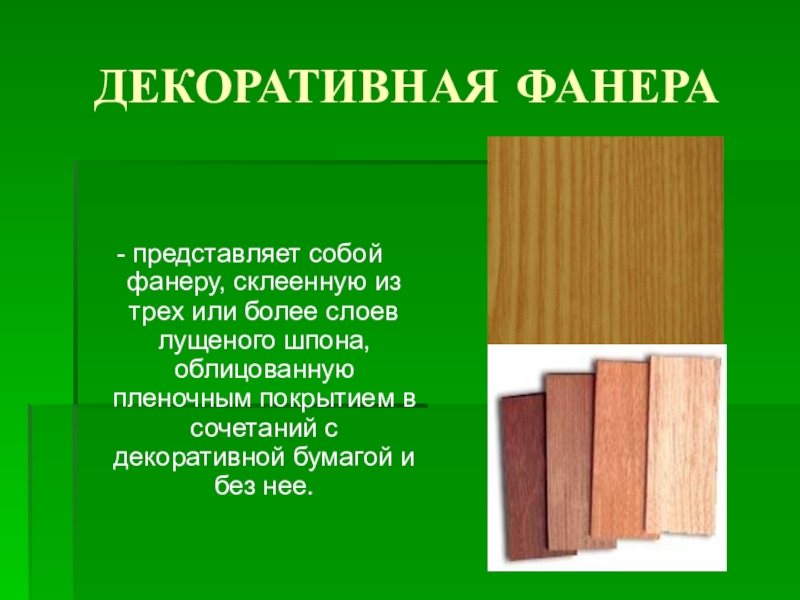

Слайд 32ДЕКОРАТИВНАЯ ФАНЕРА
- представляет собой фанеру, склеенную из трех или более слоев
лущеного шпона, облицованную пленочным покрытием в сочетаний с декоративной бумагой и без нее.

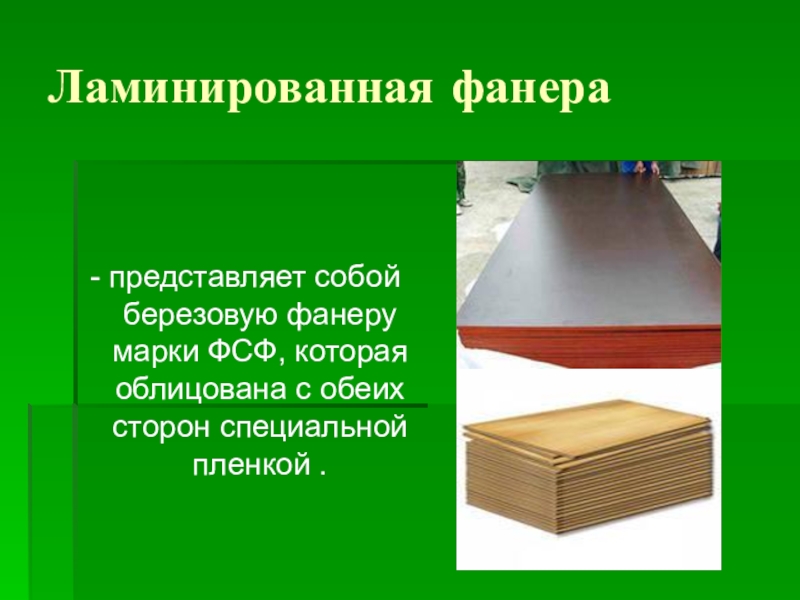

Слайд 34Ламинированная фанера
- представляет собой березовую фанеру марки ФСФ, которая облицована
с обеих сторон специальной пленкой .

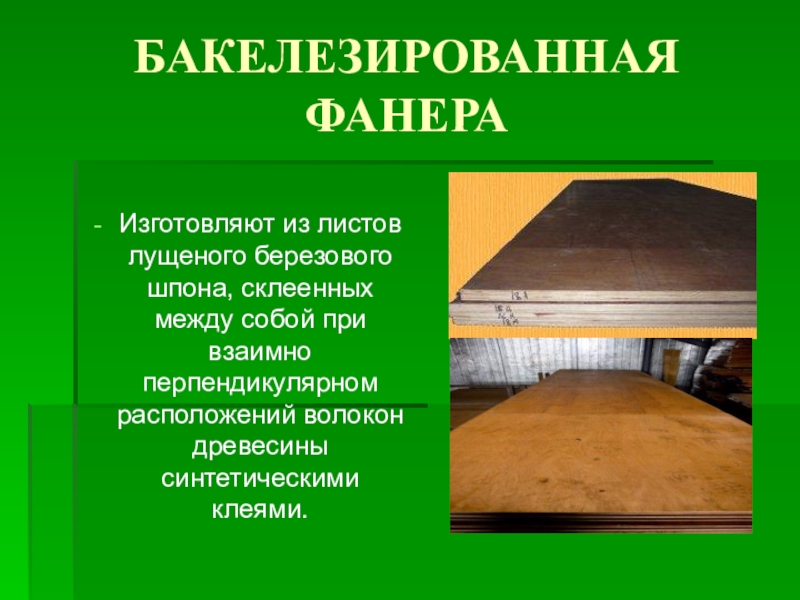

Слайд 36БАКЕЛЕЗИРОВАННАЯ ФАНЕРА
Изготовляют из листов лущеного березового шпона, склеенных между собой при
взаимно перпендикулярном расположений волокон древесины синтетическими клеями.

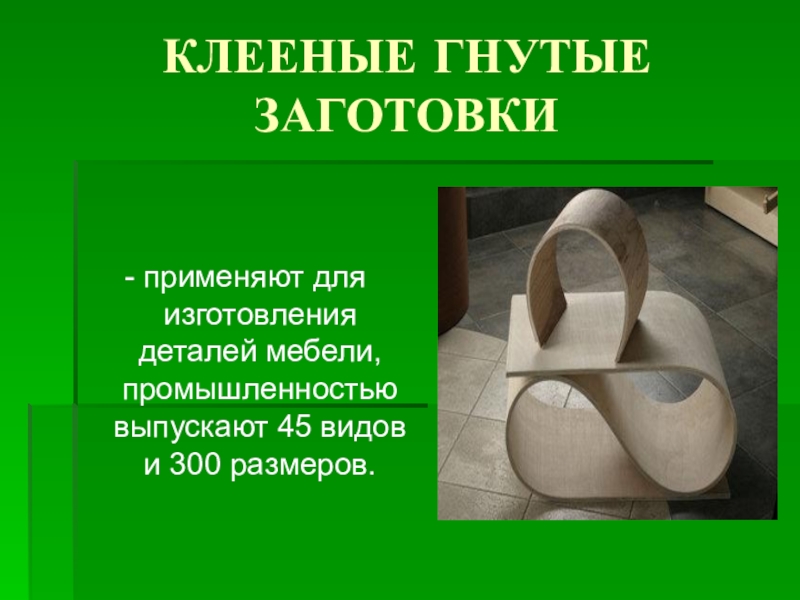

Слайд 38КЛЕЕНЫЕ ГНУТЫЕ ЗАГОТОВКИ
- применяют для изготовления деталей мебели, промышленностью выпускают 45
видов и 300 размеров.

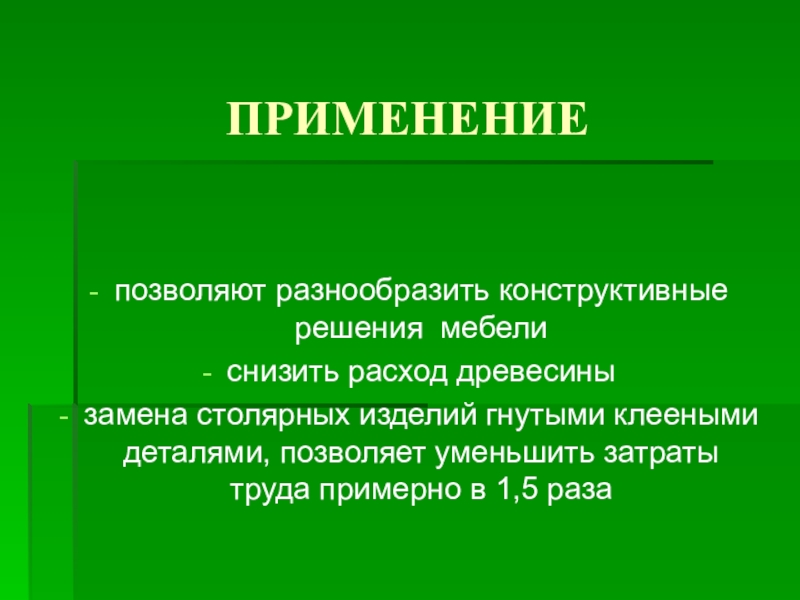

Слайд 42ПРИМЕНЕНИЕ
позволяют разнообразить конструктивные решения мебели
снизить расход древесины
замена столярных изделий гнутыми
клееными деталями, позволяет уменьшить затраты труда примерно в 1,5 раза

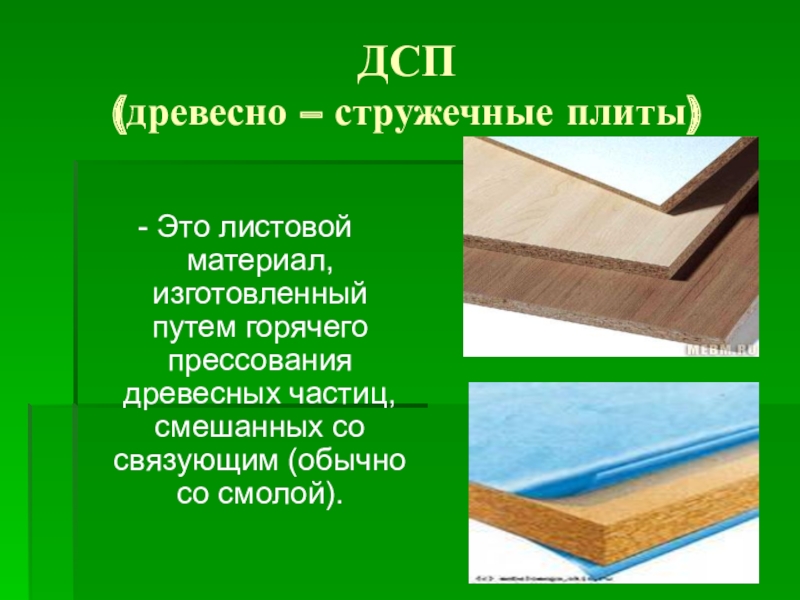

Слайд 43ДСП
(древесно – стружечные плиты)
- Это листовой материал, изготовленный путем горячего
прессования древесных частиц, смешанных со связующим (обычно со смолой).

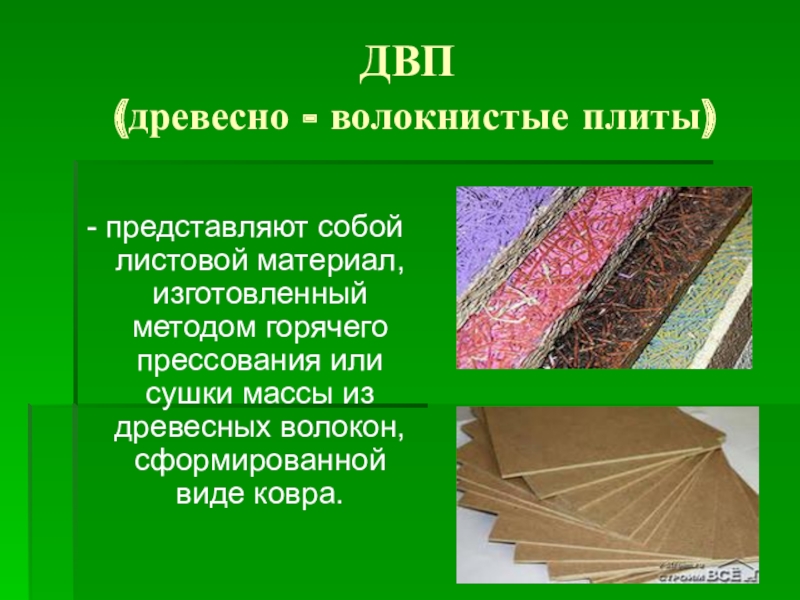

Слайд 44ДВП
(древесно - волокнистые плиты)
- представляют собой листовой материал, изготовленный методом
горячего прессования или сушки массы из древесных волокон, сформированной виде ковра.

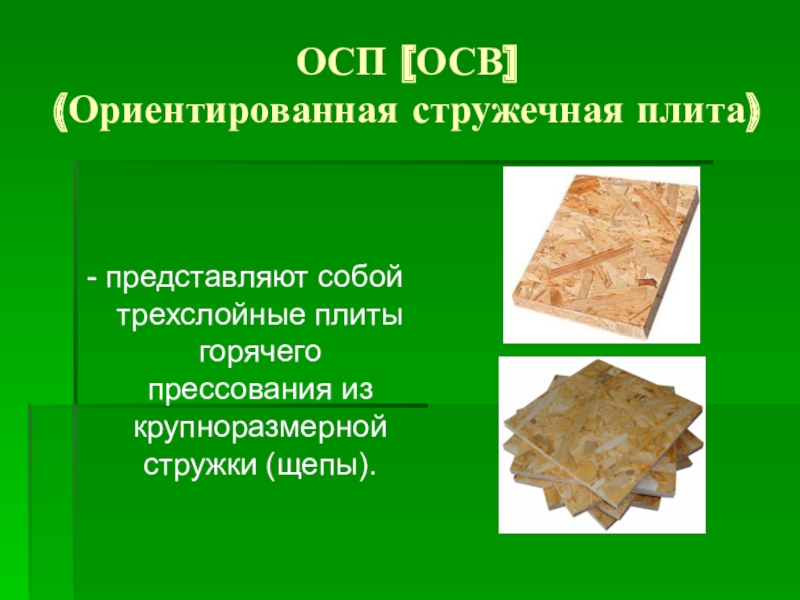

Слайд 46ОСП [ОСВ]
(Ориентированная стружечная плита)
- представляют собой трехслойные плиты горячего прессования из
крупноразмерной стружки (щепы).
![ОСП [ОСВ] (Ориентированная стружечная плита)- представляют собой трехслойные плиты горячего прессования из крупноразмерной стружки (щепы).](/img/thumbs/12bf0702505f3ddbfa1917b1f42458d9-800x.jpg "Материалы на основе древесины ОСП [ОСВ] (Ориентированная стружечная плита)- представляют собой трехслойные плиты горячего прессования из крупноразмерной стружки (щепы).")

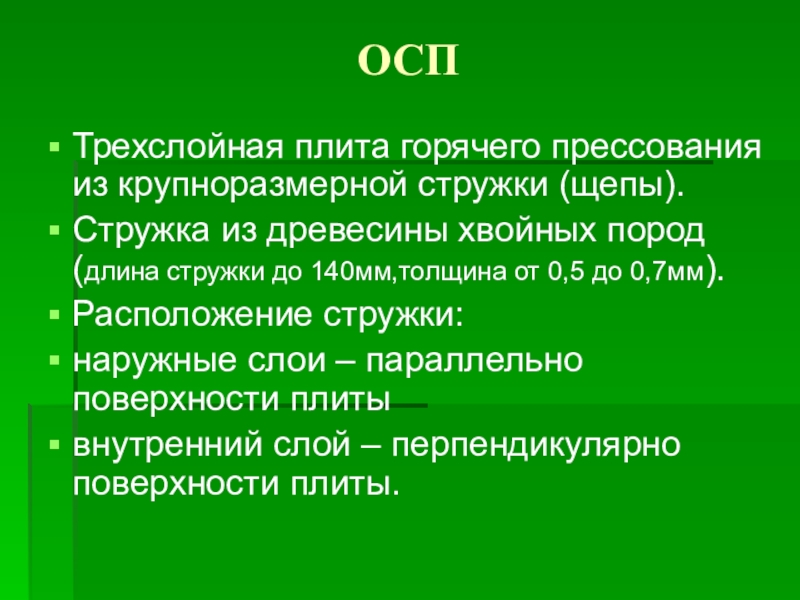

Слайд 47ОСП
Трехслойная плита горячего прессования из крупноразмерной стружки (щепы).
Стружка из древесины хвойных
пород (длина стружки до 140мм,толщина от 0,5 до 0,7мм).
Расположение стружки:
наружные слои – параллельно поверхности плиты
внутренний слой – перпендикулярно поверхности плиты.
Расположение стружки:
наружные слои – параллельно поверхности плиты
внутренний слой – перпендикулярно поверхности плиты.

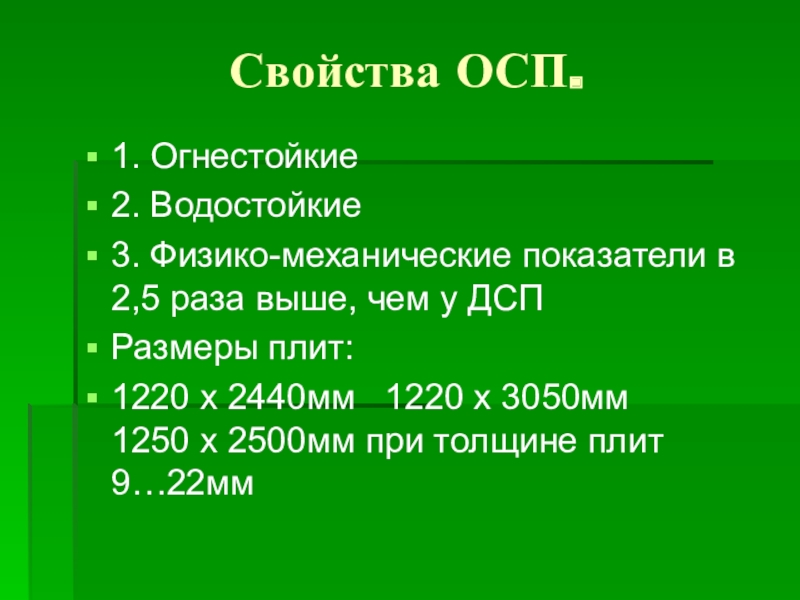

Слайд 48Свойства ОСП.
1. Огнестойкие
2. Водостойкие
3. Физико-механические показатели в 2,5 раза выше, чем
у ДСП
Размеры плит:
1220 х 2440мм 1220 х 3050мм 1250 х 2500мм при толщине плит 9…22мм
Размеры плит:
1220 х 2440мм 1220 х 3050мм 1250 х 2500мм при толщине плит 9…22мм
