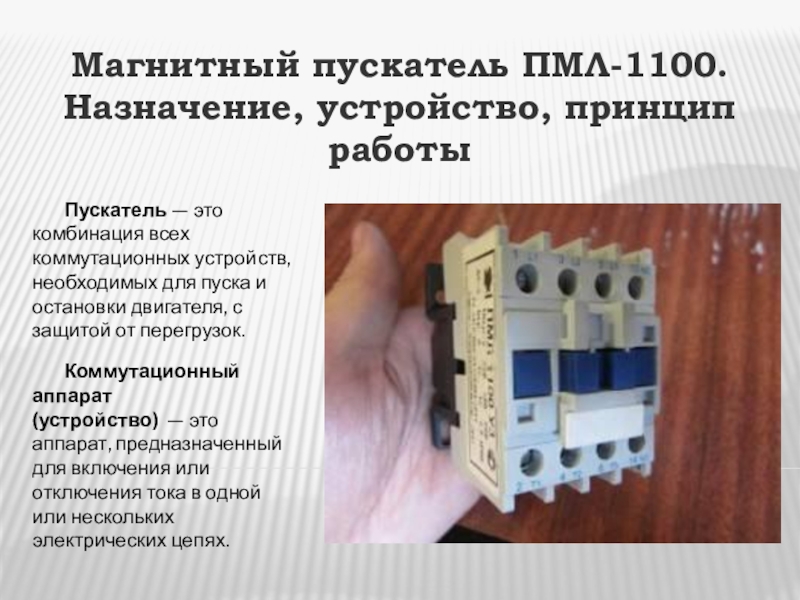

необходимых для пуска и остановки двигателя, с защитой от перегрузок.
Коммутационный аппарат (устройство)  — это аппарат, предназначенный для включения или отключения тока в одной или нескольких электрических цепях.

выключатели, кнопочные посты.
Своими словами можно сказать, что пускатель необходим для дистанционного (удаленного) пуска, остановки и реверса трехфазных и однофазных электродвигателей в системах вентиляции, насосных станций, управления задвижками трубопроводов, компрессоров, лифтов, конвейеров, эскалаторов и т.д., а также для защиты электродвигателей от перегрузки, например, с помощью реле тепловой защиты.

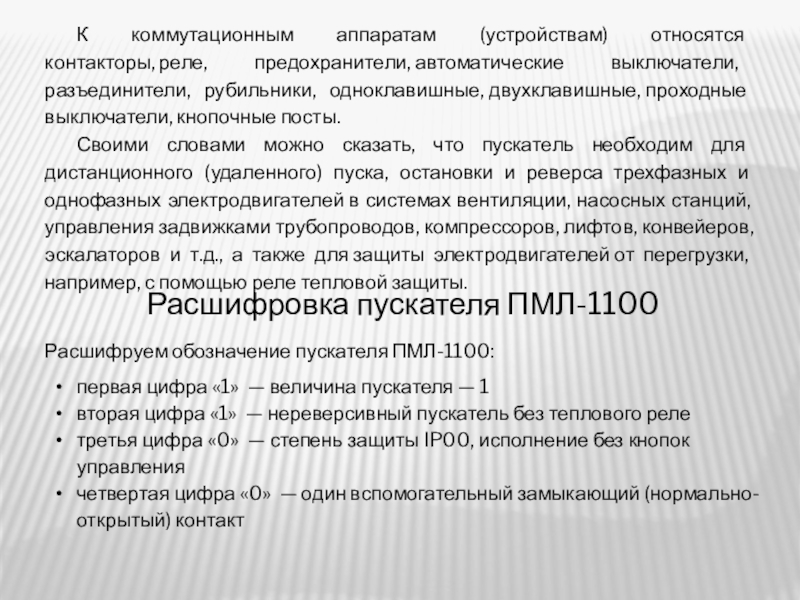

Расшифровка пускателя ПМЛ-1100
Расшифруем обозначение пускателя ПМЛ-1100:
первая цифра «1»  — величина пускателя — 1
вторая цифра «1»  — нереверсивный пускатель без теплового реле
третья цифра «0»  — степень защиты IP00, исполнение без кнопок управления
четвертая цифра «0»  — один вспомогательный замыкающий (нормально-открытый) контакт

основными характеристиками:
номинальное напряжение силовой (главной) цепи — 220, 380 и 660 (В)
номинальный ток силовых (главных) контактов — 12, 12 и 8,9 (А)
категория применения — АС-3, т.е. для коммутации (пуск, остановка и реверс) электродвигателей с короткозамкнутым ротором
климатическое исполнение — УЗ

Более подробно о всех категориях применения пускателей и контакторов я расскажу Вам в ближайшее время. Чтобы не пропустить новые выпуски статей, подписывайтесь на получение уведомлений о их выходе себе на почту.

верхней части пускателя.

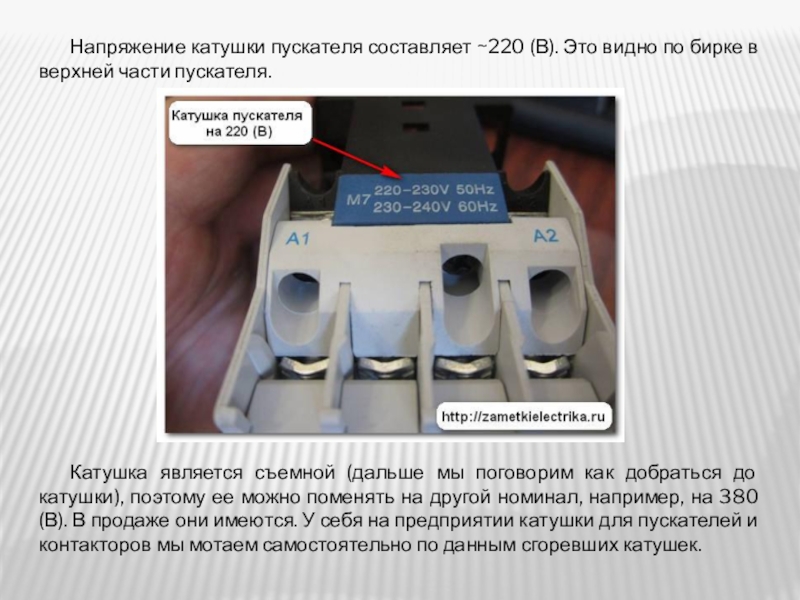

Катушка является съемной (дальше мы поговорим как добраться до катушки), поэтому ее можно поменять на другой номинал, например, на 380 (В). В продаже они имеются. У себя на предприятии катушки для пускателей и контакторов мы мотаем самостоятельно по данным сгоревших катушек.

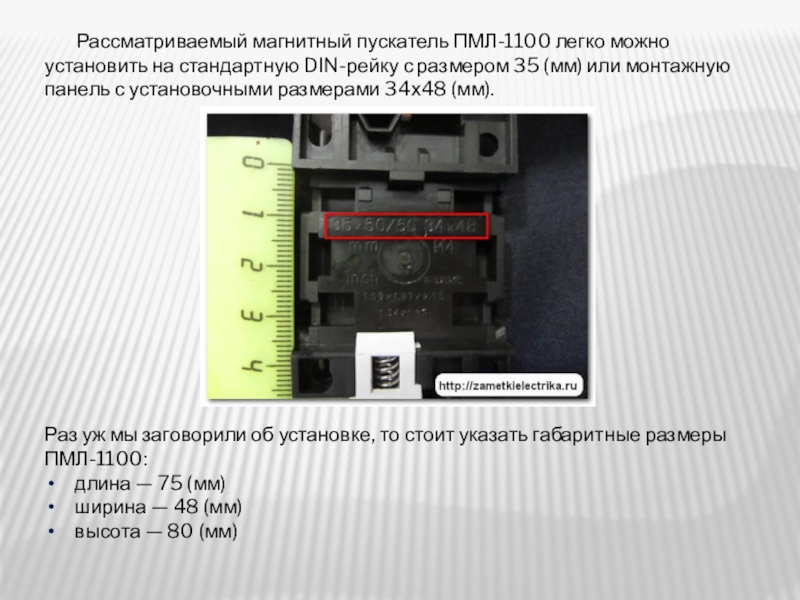

35 (мм) или монтажную панель с установочными размерами 34х48 (мм).

Раз уж мы заговорили об установке, то стоит указать габаритные размеры ПМЛ-1100:
длина — 75 (мм)
ширина — 48 (мм)
высота — 80 (мм)

Т1 (2) - первая пара замыкающих силовых (главных) контактов
L2 (3) — Т2 (4) - вторая пара замыкающих силовых (главных) контактов
L3 (5) — Т3 (6) - третья пара замыкающих силовых (главных) контактов
NO (13) — NO (14) — вспомогательные замыкающие (нормально-открытые) контакты
Кстати, у ПМЛ-1100 вывод катушки А2 сделан с двух сторон для удобства подключения.

Схема магнитного пускателя ПМЛ-1100 изображена на картинке ниже.

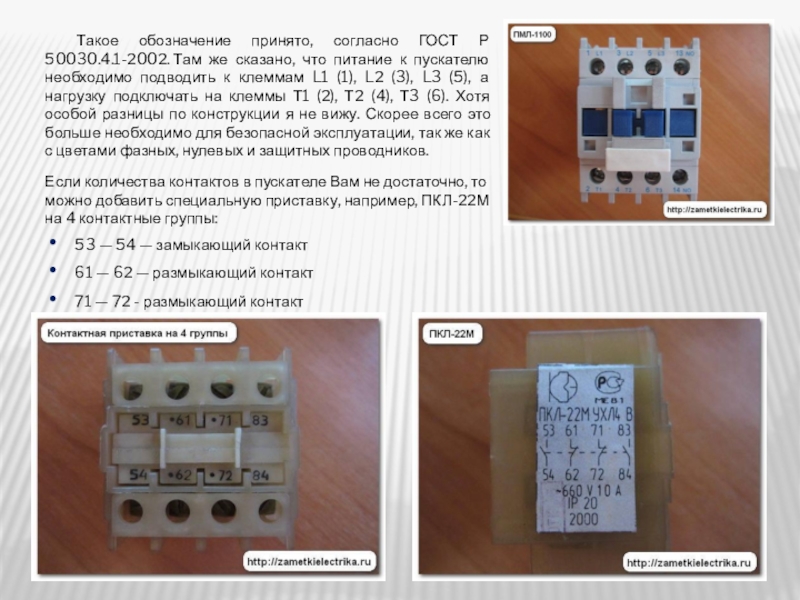

к пускателю необходимо подводить к клеммам L1 (1), L2 (3), L3 (5), а нагрузку подключать на клеммы Т1 (2), Т2 (4), Т3 (6). Хотя особой разницы по конструкции я не вижу. Скорее всего это больше необходимо для безопасной эксплуатации, так же как с цветами фазных, нулевых и защитных проводников.

Если количества контактов в пускателе Вам не достаточно, то можно добавить специальную приставку, например, ПКЛ-22М на 4 контактные группы:
53 — 54 — замыкающий контакт
61 — 62 — размыкающий контакт
71 — 72 - размыкающий контакт
83 — 84 - замыкающий контакт

пускатель ПМЛ-1100 методом фронтальной установки.

Попадаем в направляющие и защелкиваем.

Существуют контактные приставки с разными комбинациями групп и контактов.

Кстати, недавно в продаже для магнитных пускателей я увидел специальные пневматические приставки выдержки времени, типа ПВИ. На них функционал пускателя можно значительно расширить, к сожалению мне пока не пришлось ими воспользоваться.

подвижной и неподвижной части стального сердечника (магнитопровода) и контактной системы мостикового типа, которая состоит из подвижных и неподвижных контактов.

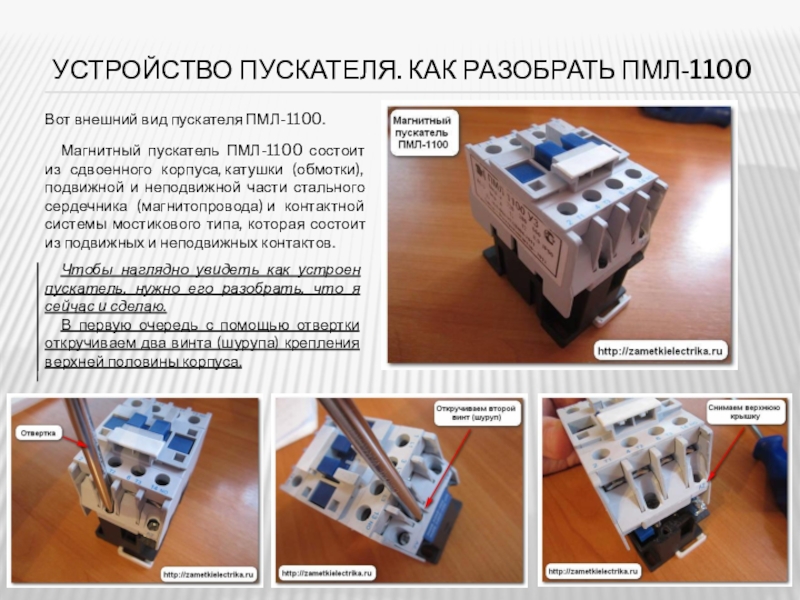

Вот внешний вид пускателя ПМЛ-1100.

Чтобы наглядно увидеть как устроен пускатель, нужно его разобрать, что я сейчас и сделаю.
В первую очередь с помощью отвертки откручиваем два винта (шурупа) крепления верхней половины корпуса.

сердечника (магнитопровода).

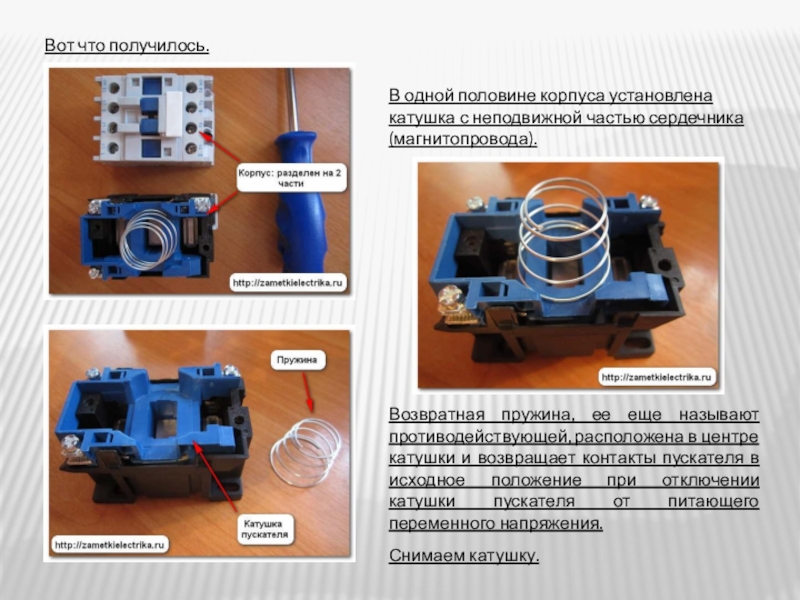

Возвратная пружина, ее еще называют противодействующей, расположена в центре катушки и возвращает контакты пускателя в исходное положение при отключении катушки пускателя от питающего переменного напряжения.
Снимаем катушку.

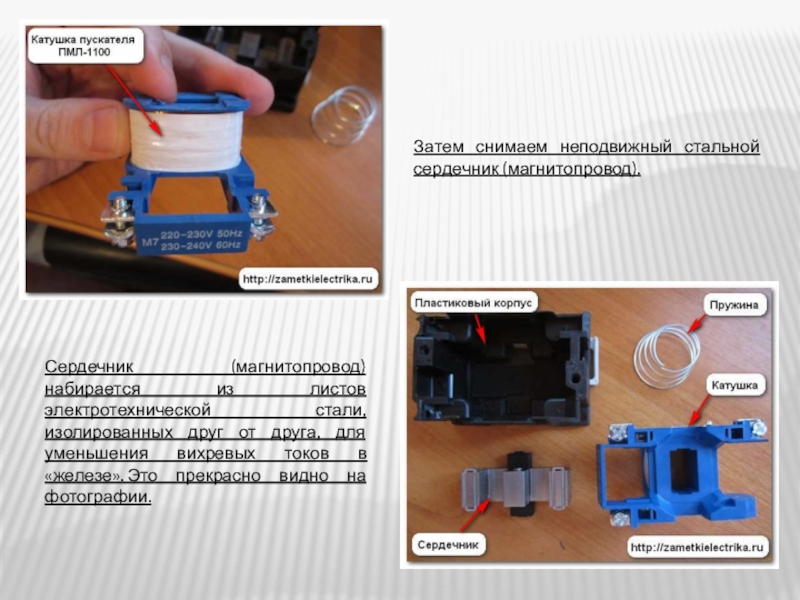

стали, изолированных друг от друга, для уменьшения вихревых токов в «железе». Это прекрасно видно на фотографии.

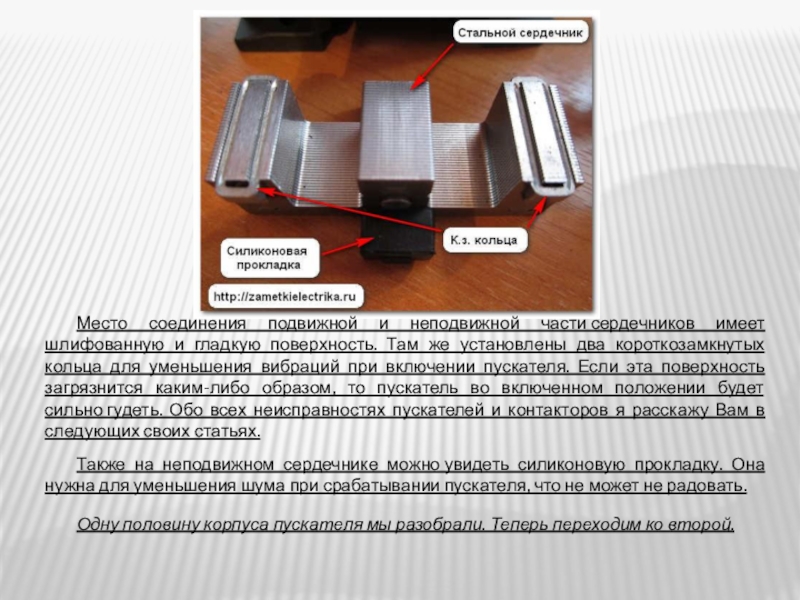

Там же установлены два короткозамкнутых кольца для уменьшения вибраций при включении пускателя. Если эта поверхность загрязнится каким-либо образом, то пускатель во включенном положении будет сильно гудеть. Обо всех неисправностях пускателей и контакторов я расскажу Вам в следующих своих статьях.
Также на неподвижном сердечнике можно увидеть силиконовую прокладку. Она нужна для уменьшения шума при срабатывании пускателя, что не может не радовать.
Одну половину корпуса пускателя мы разобрали. Теперь переходим ко второй.

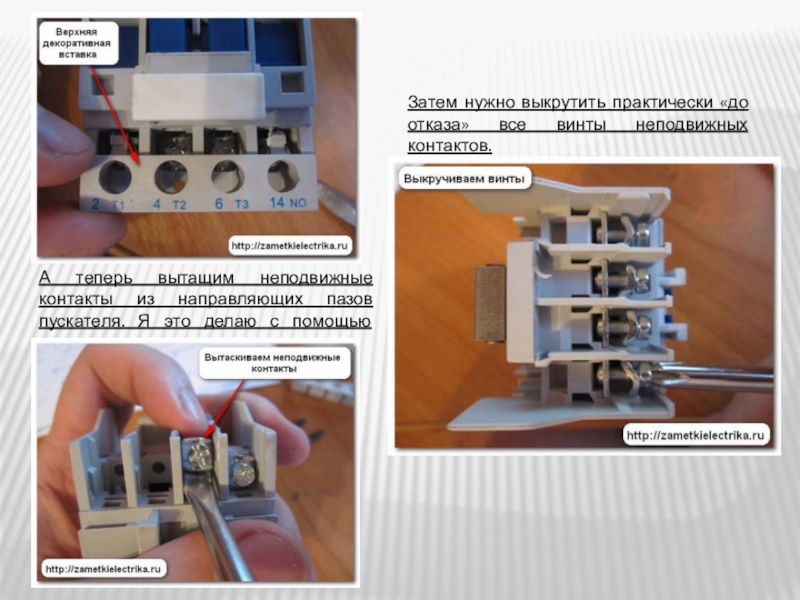

и верхние декоративные вставки. Смотрите последовательность на фотографиях ниже.

вытащим неподвижные контакты из направляющих пазов пускателя. Я это делаю с помощью отвертки.

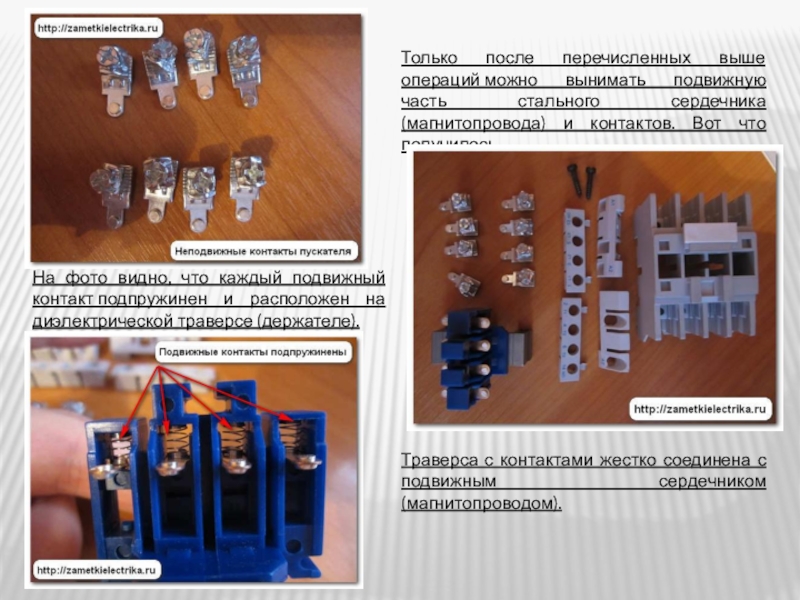

и контактов. Вот что получилось.

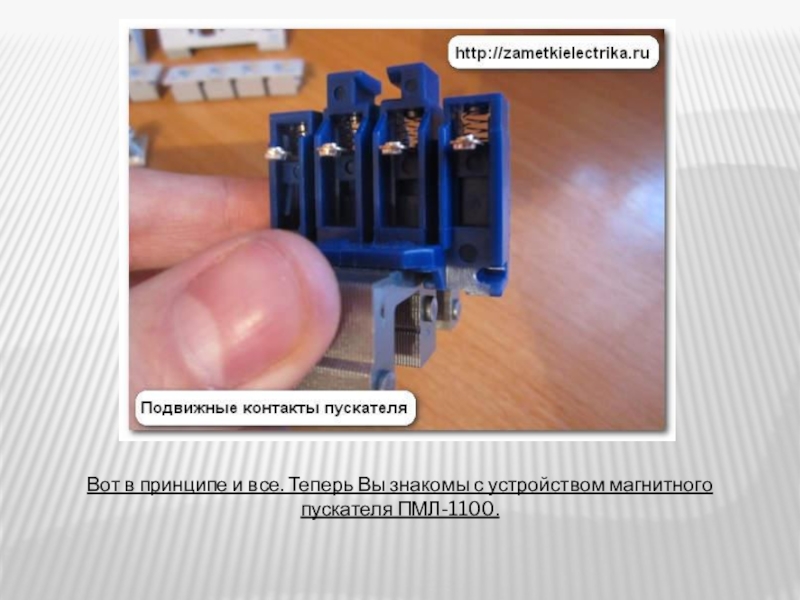

На фото видно, что каждый подвижный контакт подпружинен и расположен на диэлектрической траверсе (держателе).

Траверса с контактами жестко соединена с подвижным сердечником (магнитопроводом).

пускателя ПМЛ-1100.

не вникая глубоко в теорию электромагнетизма. При подаче переменного напряжения 220 (В) на катушку пускателя по ней начинает протекать электрический ток, который создает магнитный поток.
Магнитный поток замыкается через подвижный сердечник, неподвижный сердечник и воздушный зазор между ними. В этот момент подвижный сердечник намагничивается и притягивается к неподвижному сердечнику, тем самым замыкая силовые (главные) и вспомогательные контакты.

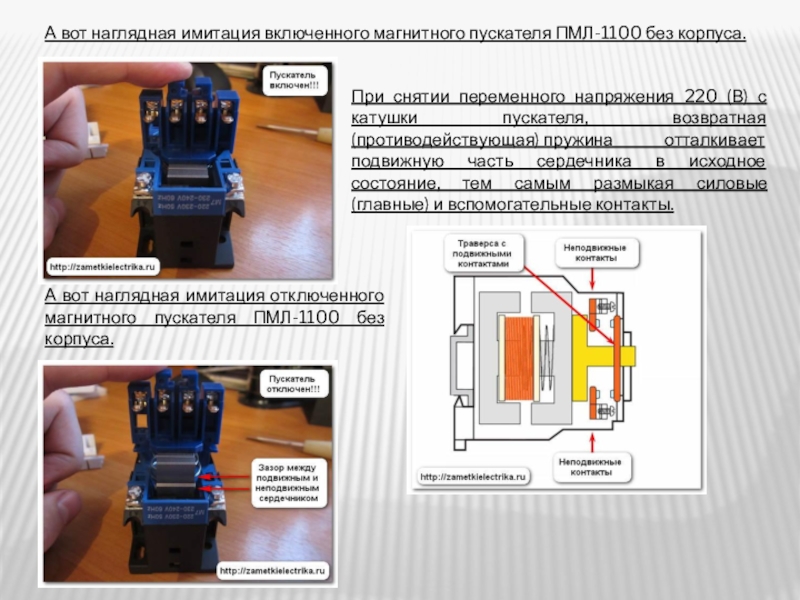

220 (В) с катушки пускателя, возвратная (противодействующая) пружина отталкивает подвижную часть сердечника в исходное состояние, тем самым размыкая силовые (главные) и вспомогательные контакты.

А вот наглядная имитация отключенного магнитного пускателя ПМЛ-1100 без корпуса.
