Презентация, доклад на тему Линии чертежей (Часть 3, 8 класс)
Содержание
- 1. Линии чертежей (Часть 3, 8 класс)
- 2. Штрихпунктирная утолщённаяНазначение: Линии, обозначающие поверхности, подлежащие термообработке

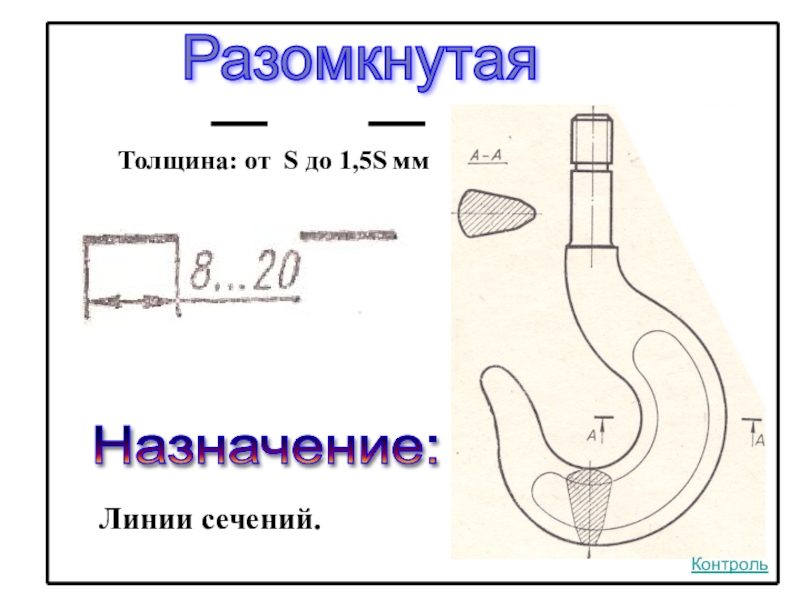

- 3. РазомкнутаяНазначение: Линии сечений.Толщина: от S до 1,5S ммКонтроль
- 4. Сплошная тонкая с изломамиТолщина:от S/3 до S/2 ммНазначение: Длинные линии обрыва.Контроль
- 5. Толщина: от S/3 до S/2 ммШтрихпунктирная с
Штрихпунктирная утолщённаяНазначение: Линии, обозначающие поверхности, подлежащие термообработке или покрытию.Линии для изображения элементов, расположенных перед секущей плоскостью (наложенная проекция).Толщина: от S/2 до 2S/3 ммКонтроль
Слайд 1Толщина: от S/3 до S/2 мм
Штрихпунктирная тонкая
Назначение:
Линии осевые и центровые.
Линии
сечений, являющиеся осями для наложенных или вынесенных сечений.

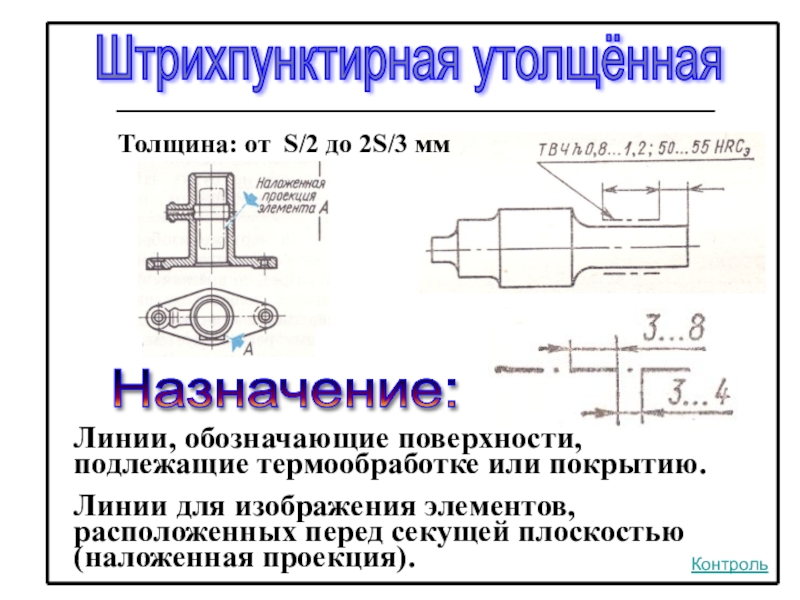

Слайд 2Штрихпунктирная утолщённая
Назначение:
Линии, обозначающие поверхности, подлежащие термообработке или покрытию.
Линии для изображения
элементов, расположенных перед секущей плоскостью (наложенная проекция).
Толщина: от S/2 до 2S/3 мм
Контроль
Слайд 5Толщина: от S/3 до S/2 мм

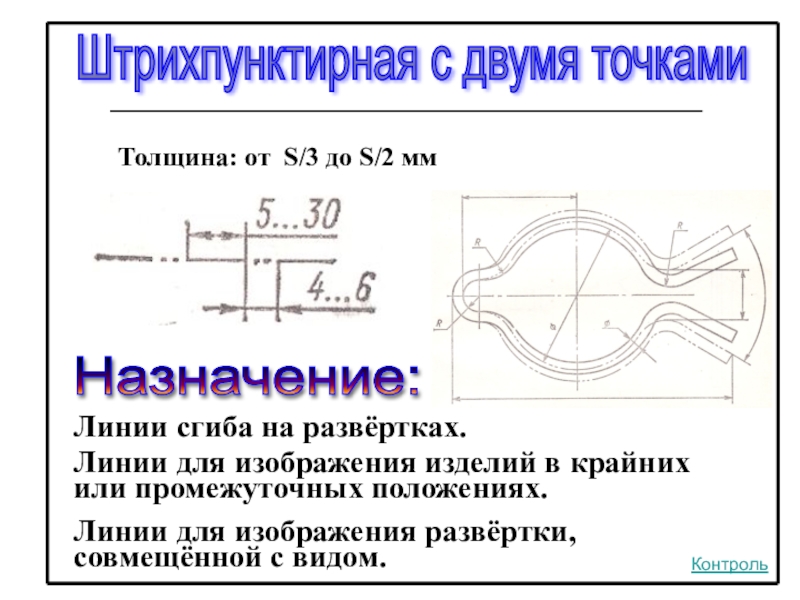

Штрихпунктирная с двумя точками
Назначение:
Линии сгиба
на развёртках.
Линии для изображения изделий в крайних или промежуточных положениях.
Контроль
Линии для изображения развёртки, совмещённой с видом.
