Презентация, доклад на тему Косилка КС-2.1
Содержание

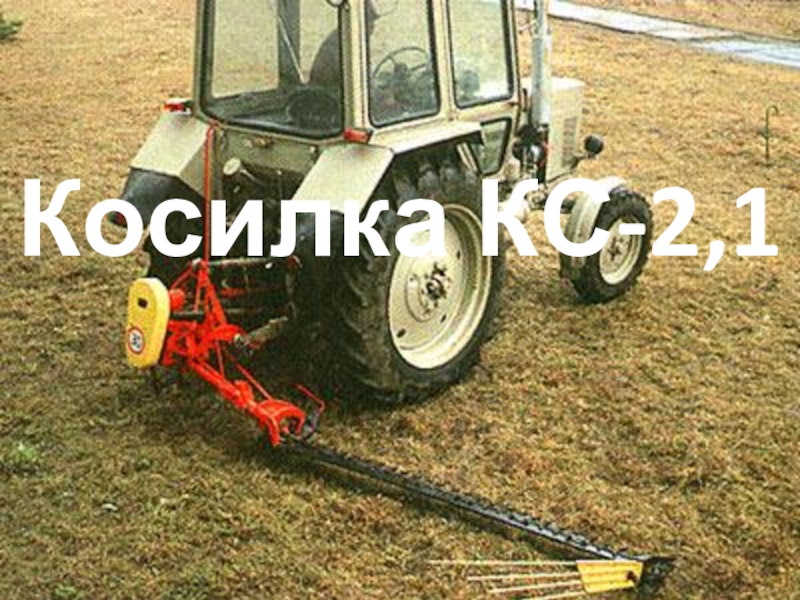

- 1. Косилка КС-2.1
- 2. Цель урока: Изучать косилки, их назначение, устройство, регулировки.
- 3. Косилка КС-2,1
- 4. СОДЕРЖАНИЕ1.Назначение. 2.Краткая техническая характеристика. 3.Общее устройство. 4.Навешивание
- 5. Назначение.Косилка используется для скашивания естественных и сеяных
- 6. Краткая техническая характеристика.Производительность за 1 час основной
- 7. Слайд 7
- 8. Общее устройство:1-Рама, 2-Задняя подставка, 3-клиноременная передача, 4-кардання
- 9. Рама косилки(рис. 5)служит для присоединения косилки к
- 10. Тяговая штанга с шарниром башмака и устройством
- 11. Режущий аппарат (рис 1)предназначен для срезания травы.
- 12. где t –шаг режущей части, расстояние между
- 13. Технологический процесс - при движении режущего аппарата
- 14. Добиваются подгибом пальца или постановкой регулировочных прокладок

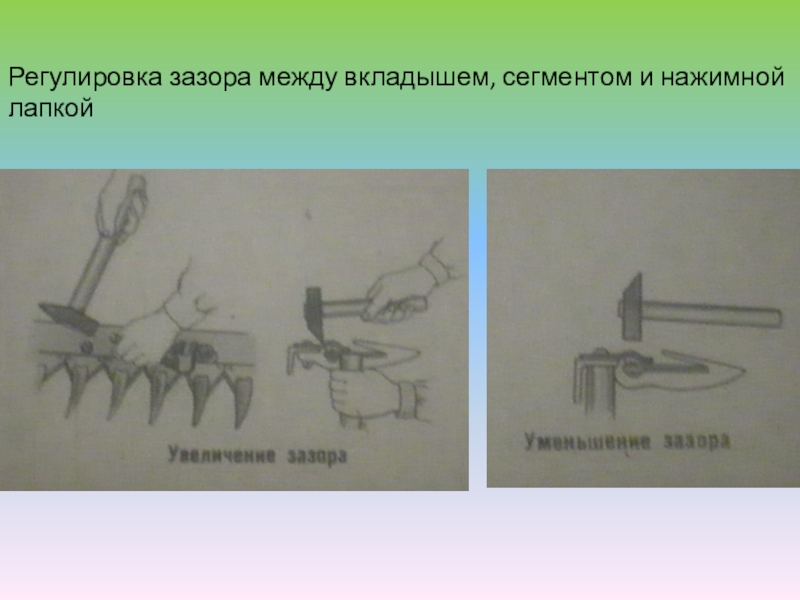

- 15. Регулировка зазора между вкладышем, сегментом и нажимной лапкой
- 16. При больших зазорах происходит ухудшение качества среза,
- 17. При малых зазорах происходит преждевременный износ сегментов
- 18. Перебег сегментов в сторону внешнего башмака не
- 19. Вынос внешнего башмака - в работе режущий
- 20. Высота среза в пределах 5-7см устанавливают с помощью полозков, расположенных под башмаками.
- 21. Полозок наружного башмака
- 22. Наклон пальцевого бруса регулируется я с помощью
- 23. Это необходимо для того, чтобы в полосе
- 24. Механизм привода ножа- обеспечивает возвратно-поступательное (колебательное) движение
- 25. державка шатуна-1 гайка-2шайба пружинная-3шток шатуна -4гайка-5палец-6втулка-7манжета-8кольцо-9шарнирный подшипник-10маслёнка-11Шатун (рис.3) состоит:
- 26. Центровка ножа - в крайних положениях ножа
- 27. Принцип действия привода ножа- верхний ведущий шкив

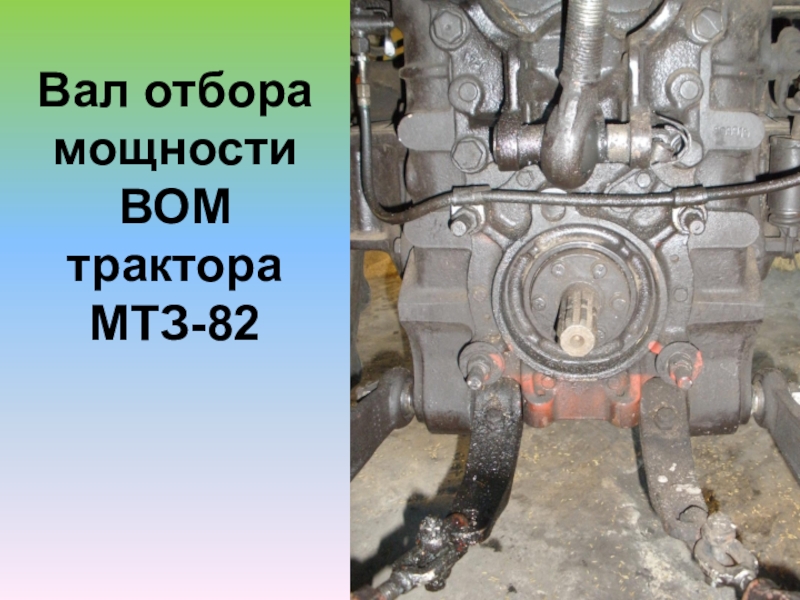

- 28. Вал отбора мощности ВОМ трактора МТЗ-82
- 29. ведомый шкив имеет кривошипный
- 30. клиноременная передача является одновременно и предохранительным устройством для режущего аппарата.
- 31. Установки и регулировки: Положение шатуна относительно ножа
- 32. Степень натяжения клиновых ремней - при излишнем натяжении ремней происходит их преждевременный износ.
- 33. При слабом натяжении появляется большое проскальзывание ремней,
- 34. Повышенная температура шкивов сигнализирует о слабом натяжении
- 35. Механизм подъема режущего аппарата- обеспечивает подъем режущего
- 36. Технологический процесс работы - при включении гидросистемы
- 37. Регулировка механизма подъёма режущего аппарата. Степень натяжения
- 38. Давление на почву наружного башмака - выполняют
- 39. Навешивание косилки на трактор (рис.7)Косилка навешивается на
- 40. Продольные тяги навески блокируются цепью или тягами,

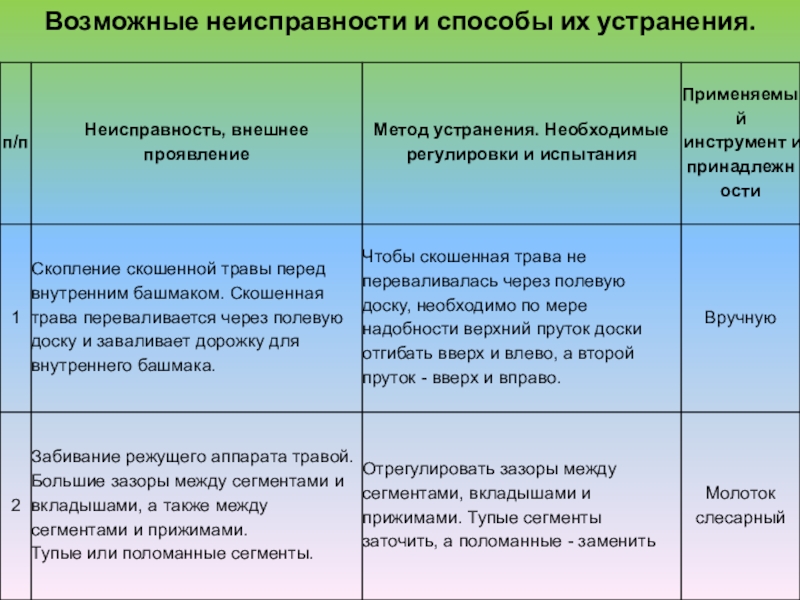

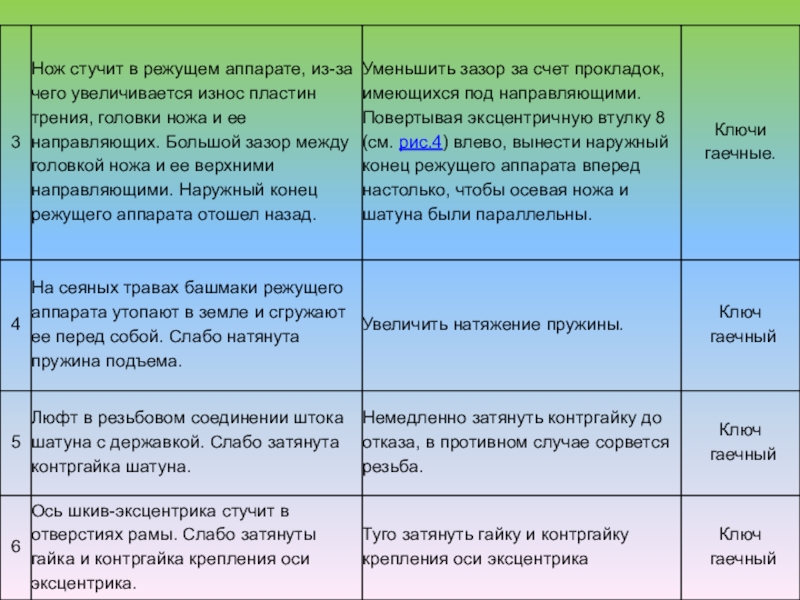

- 41. Возможные неисправности и способы их устранения.
- 42. Слайд 42
- 43. Правила техники безопасности.Во избежание несчастных случаев при
- 44. Слайд 44
- 45. Слайд 45
- 46. Литература.Косилка навесная КС-2,1. Техническое описание и инструкция
- 47. Закрепление полученных знанийКонтрольные вопросы и задания
- 48. Расшифруйте название косилки КС-2,1?Вопрос 1
- 49. КС-2,1 –косилка скоростная, ширина захвата косилки 2,1м.Ответ 1

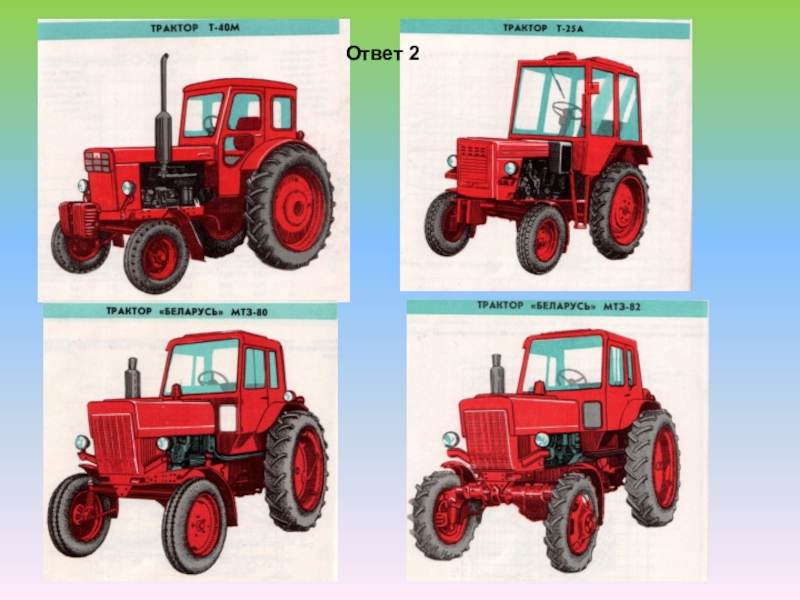

- 50. На какие тракторы навешивается косилкаВопрос 2

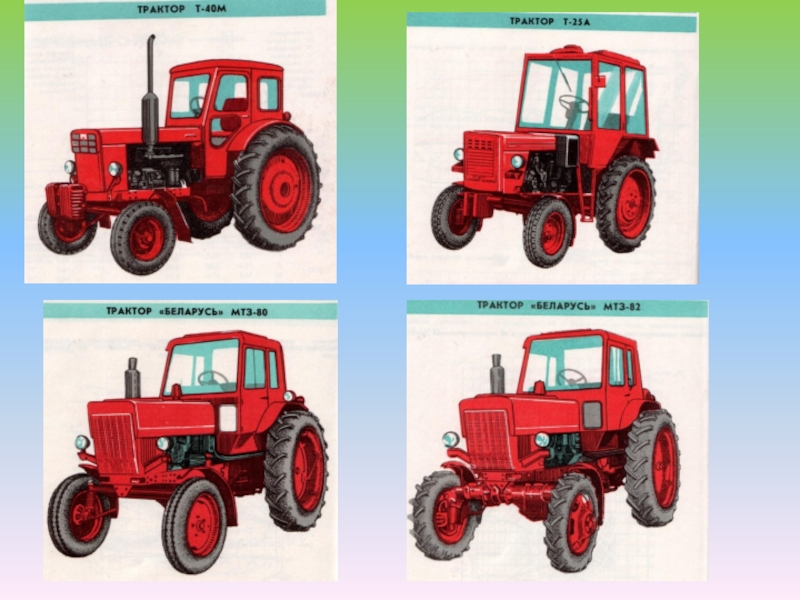

- 51. Ответ 2
- 52. Вопрос 3Для чего применяются косилки?
- 53. Ответ 3Косилка используется для скашивания естественных и сеяных трав.
- 54. Общее устройство: КосилкиВопрос 4
- 55. Общее устройство:1-Рама, 2-Задняя подставка, 3-клиноременная передача, 4-кардання
- 56. Вопрос 5Назначение тяговой штанги с шарниром башмака и устройством наклона?

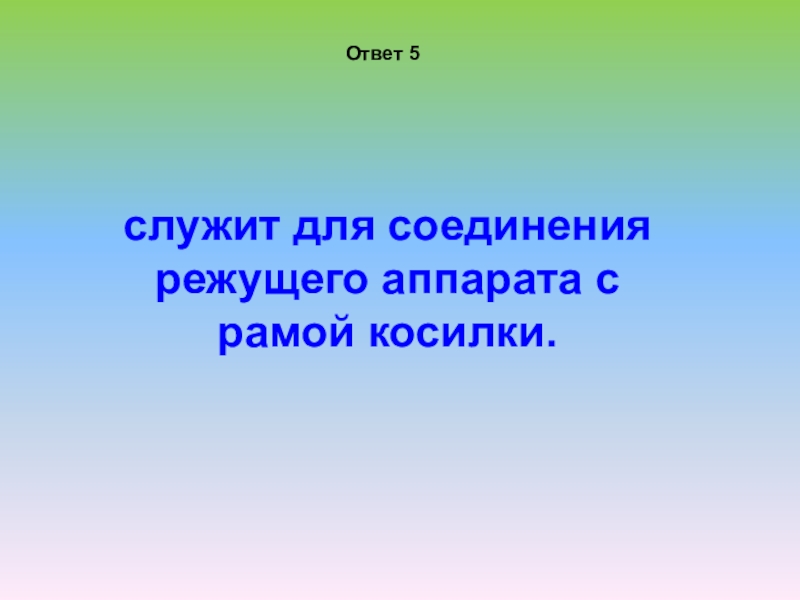

- 57. Ответ 5 служит для соединения режущего аппарата с рамой косилки.
- 58. Вопрос 6 Режущий аппарат косилки состоит:1-2-3-4-5-6-7-8-
- 59. Ответ 61-палец 2-сегмент, 3-лапка 4-пластина трения 5-пальцевый брус 6-болт 7-спинка ножа, 8-противорежущая пластина.

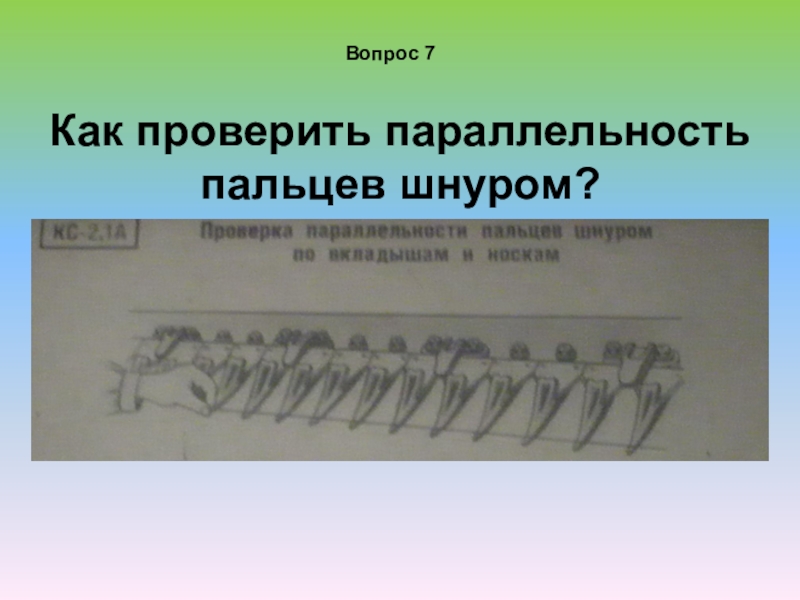

- 60. Вопрос 7 Как проверить параллельность пальцев шнуром?

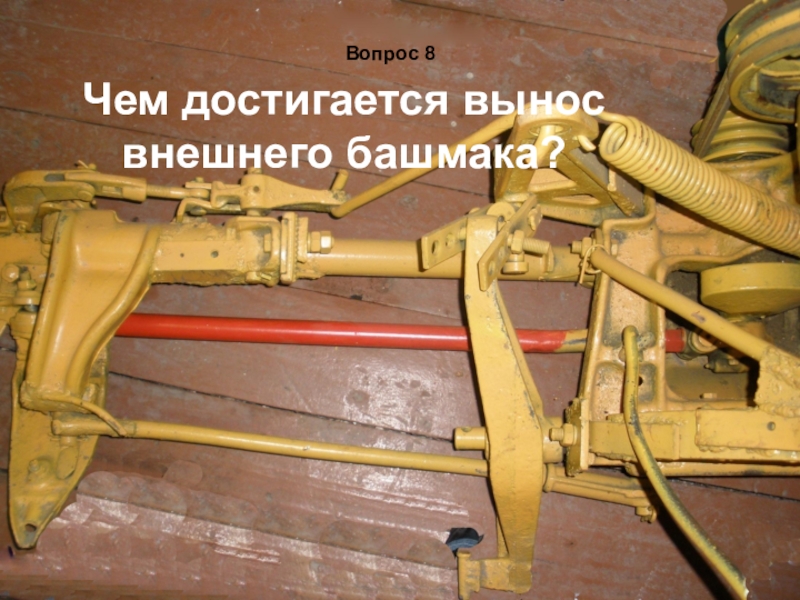

- 61. Вопрос 8 Чем достигается вынос внешнего башмака?

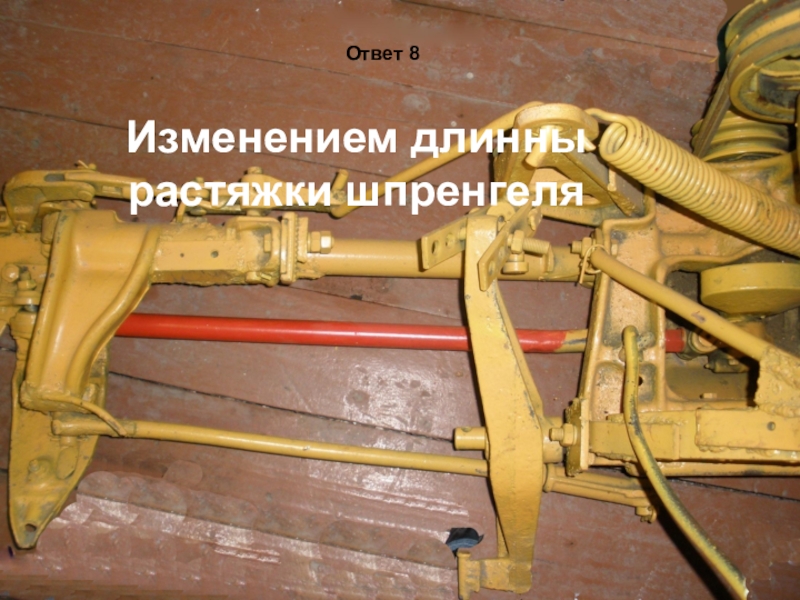

- 62. Ответ 8 Изменением длинны растяжки шпренгеля
- 63. Вопрос 9 Чем регулируют высоту среза?
- 64. Высота среза в пределах 5-7см устанавливают с помощью полозков, расположенных под башмаками.
- 65. Вопрос 10 С помощью чего регулируется наклон пальцевого бруса?
- 66. Наклон пальцевого бруса регулируется я с помощью рифлёного сектора
- 67. Вопрос 11 Назначение привода ножа и его устройство?
- 68. Механизм привода ножа- обеспечивает возвратно-поступательное (колебательное) движение
- 69. державка шатуна-1 гайка-2шайба пружинная-3шток шатуна -4гайка-5палец-6втулка-7манжета-8кольцо-9шарнирный подшипник-10маслёнка-11Шатун (рис.3) состоит:
- 70. Вопрос 12 С помощью чего добиваются центровки ножа?
- 71. Центровка ножа - в крайних положениях ножа
- 72. Вопрос 13 Установка и регулировка положения шатуна относительно ножа - в горизонтальной плоскости?
- 73. Установки и регулировки: Положение шатуна относительно ножа
- 74. Вопрос 8 Как отрегулировать натяжение клиновых ремней
- 75. Регулировку выполняют путем натяжения ремней посредством винта
- 76. Вопрос 14 Как выполнить регулировку стеблеотводов?
- 77. Это необходимо для того, чтобы в полосе
- 78. Вопрос 15 Назначение механизма подъёма режущего аппарата?
- 79. Механизм подъема режущего аппарата- обеспечивает подъем режущего
- 80. Вопрос 16 Как произвести регулировку механизма подъёма режущего аппарата?
- 81. Регулировка механизма подъёма режущего аппарата. Степень натяжения
- 82. Вопрос 17 Как отрегулировать давление на почву наружного башмака?
- 83. Давление на почву наружного башмака - выполняют
Цель урока: Изучать косилки, их назначение, устройство, регулировки.
Слайд 4СОДЕРЖАНИЕ
1.Назначение.
2.Краткая техническая характеристика.
3.Общее устройство.
4.Навешивание косилки на трактор.
5.Возможные
неисправности и способы их устранения.
6.Правила техники безопасности.
6.Правила техники безопасности.

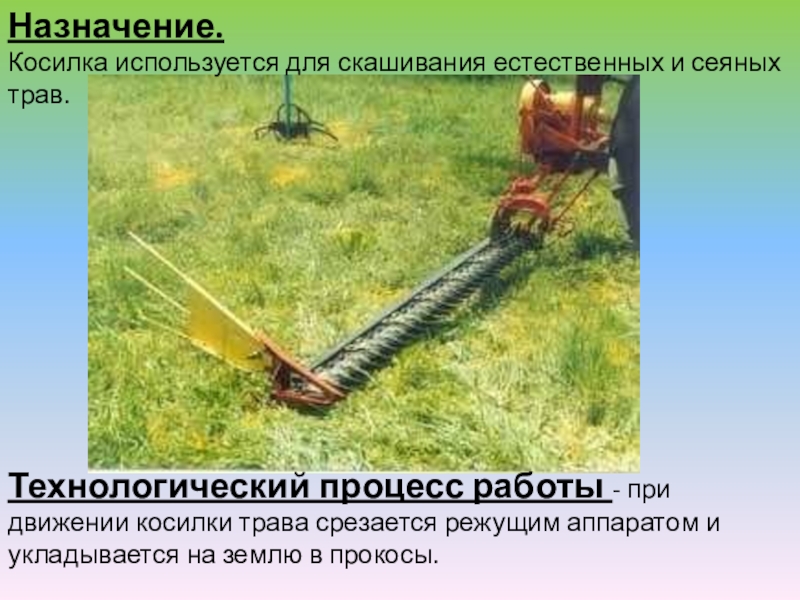

Слайд 5Назначение.
Косилка используется для скашивания естественных и сеяных трав.
Технологический процесс работы
- при движении косилки трава срезается режущим аппаратом и укладывается на землю в прокосы.

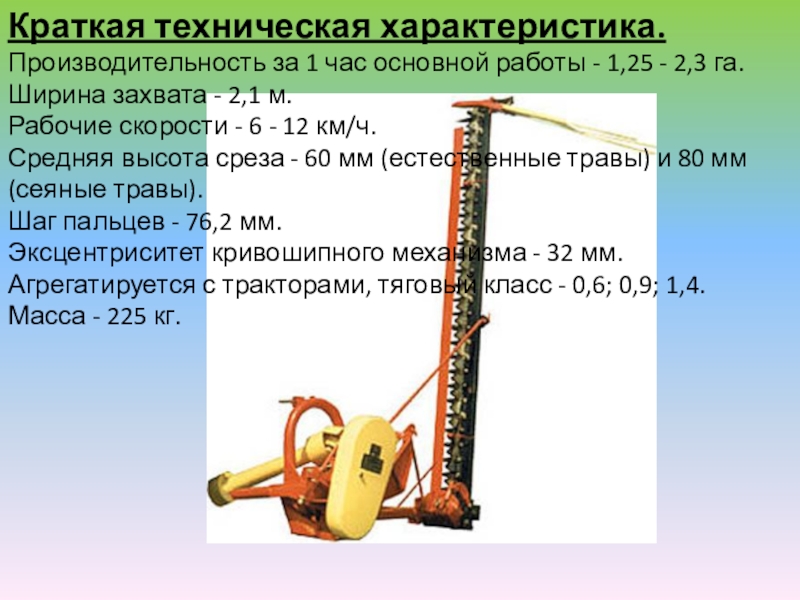

Слайд 6Краткая техническая характеристика.
Производительность за 1 час основной работы - 1,25 -
2,3 га.
Ширина захвата - 2,1 м.
Рабочие скорости - 6 - 12 км/ч.
Средняя высота среза - 60 мм (естественные травы) и 80 мм (сеяные травы).
Шаг пальцев - 76,2 мм.
Эксцентриситет кривошипного механизма - 32 мм.
Агрегатируется с тракторами, тяговый класс - 0,6; 0,9; 1,4.
Масса - 225 кг.

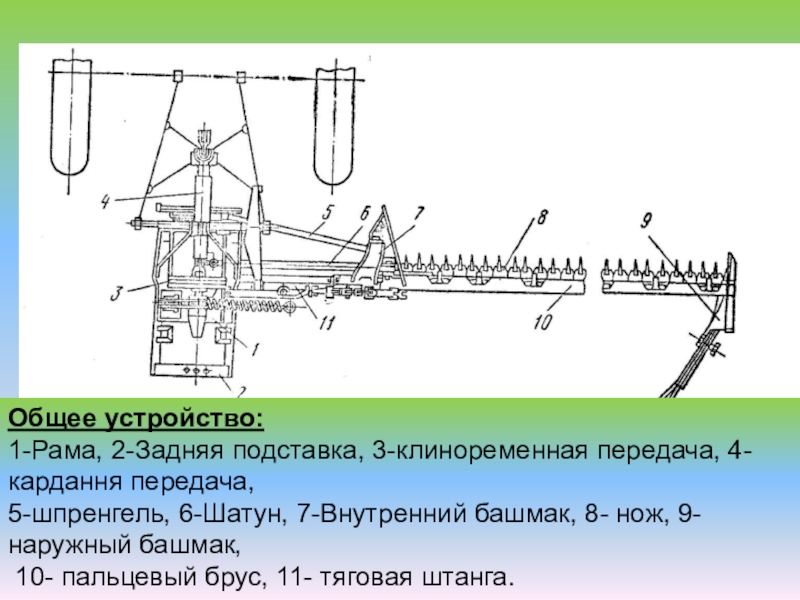

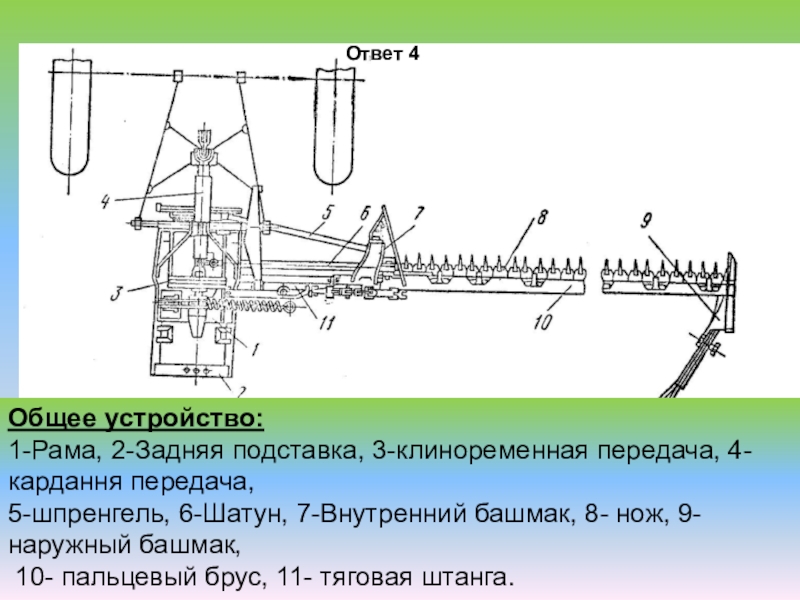

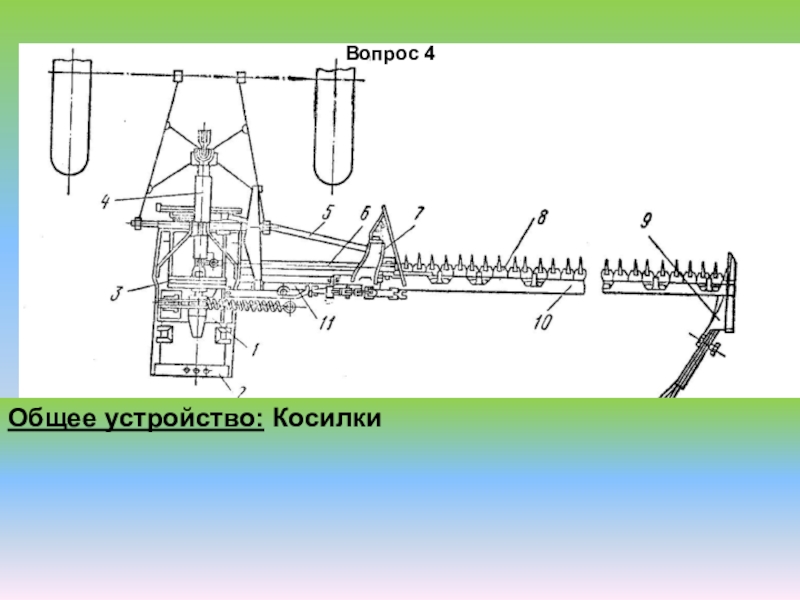

Слайд 8Общее устройство:
1-Рама, 2-Задняя подставка, 3-клиноременная передача, 4-кардання передача,
5-шпренгель, 6-Шатун, 7-Внутренний башмак,
8- нож, 9- наружный башмак,
10- пальцевый брус, 11- тяговая штанга.
10- пальцевый брус, 11- тяговая штанга.

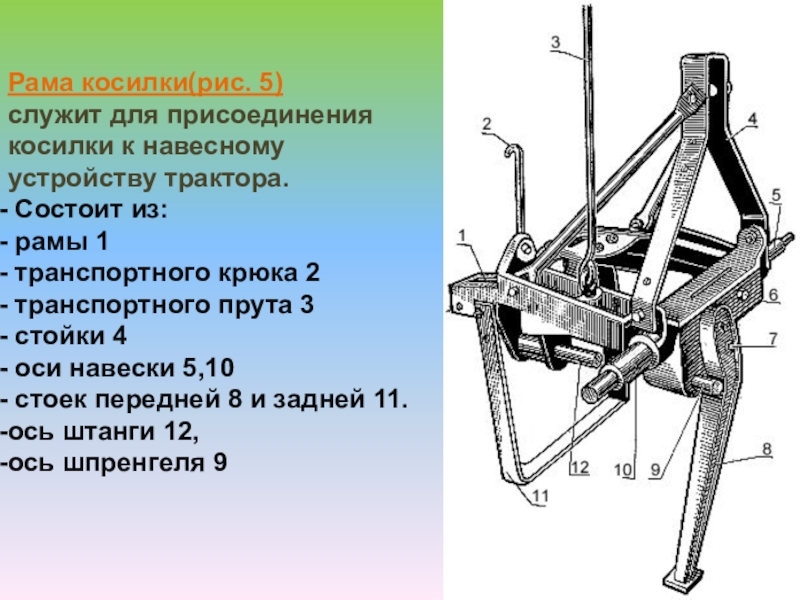

Слайд 9Рама косилки(рис. 5)
служит для присоединения косилки к навесному устройству трактора.
Состоит
из:
рамы 1
транспортного крюка 2
транспортного прута 3
стойки 4
оси навески 5,10
стоек передней 8 и задней 11.
ось штанги 12,
ось шпренгеля 9
рамы 1
транспортного крюка 2
транспортного прута 3
стойки 4
оси навески 5,10
стоек передней 8 и задней 11.
ось штанги 12,
ось шпренгеля 9

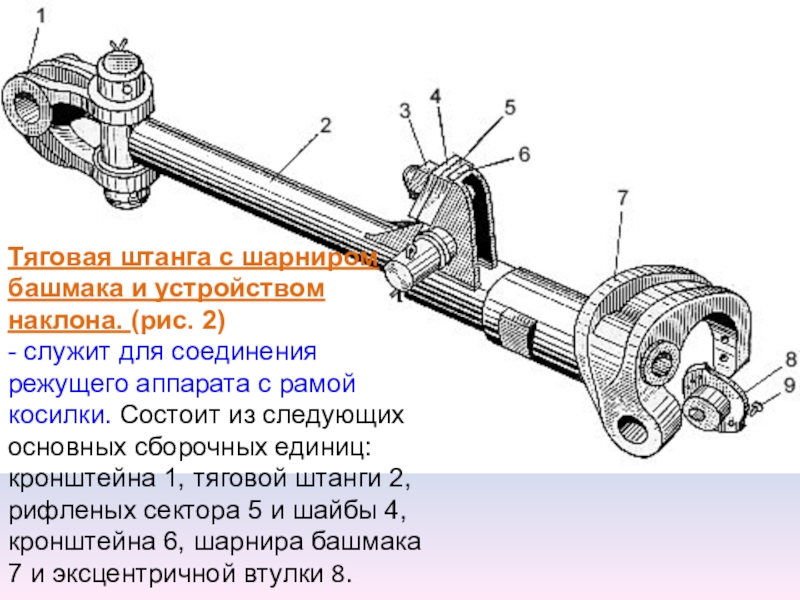

Слайд 10Тяговая штанга с шарниром башмака и устройством наклона. (рис. 2)
- служит
для соединения режущего аппарата с рамой косилки. Состоит из следующих основных сборочных единиц: кронштейна 1, тяговой штанги 2, рифленых сектора 5 и шайбы 4, кронштейна 6, шарнира башмака 7 и эксцентричной втулки 8.

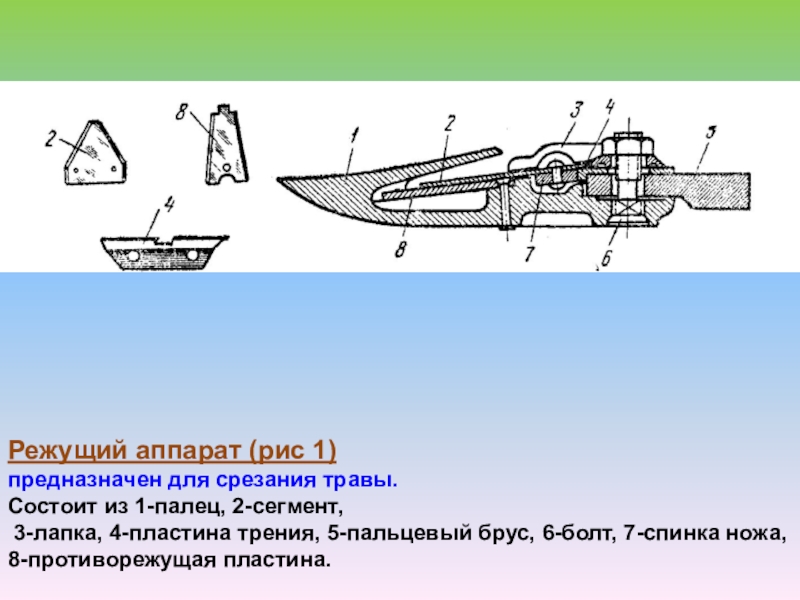

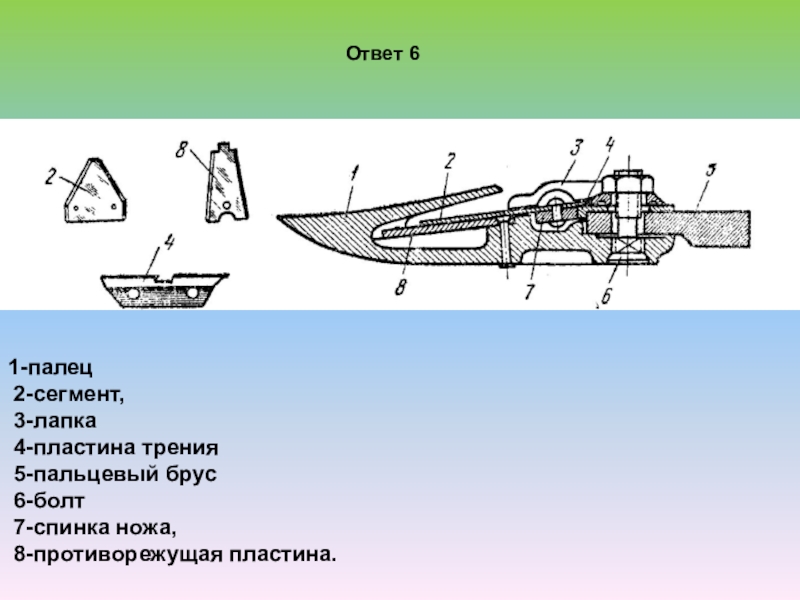

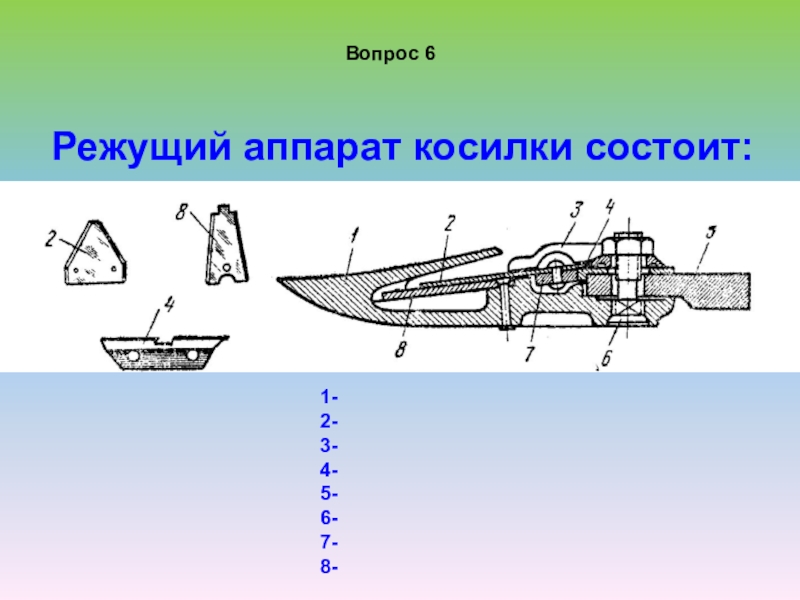

Слайд 11Режущий аппарат (рис 1)
предназначен для срезания травы.
Состоит из 1-палец, 2-сегмент,
3-лапка, 4-пластина трения, 5-пальцевый брус, 6-болт, 7-спинка ножа,
8-противорежущая пластина.
8-противорежущая пластина.

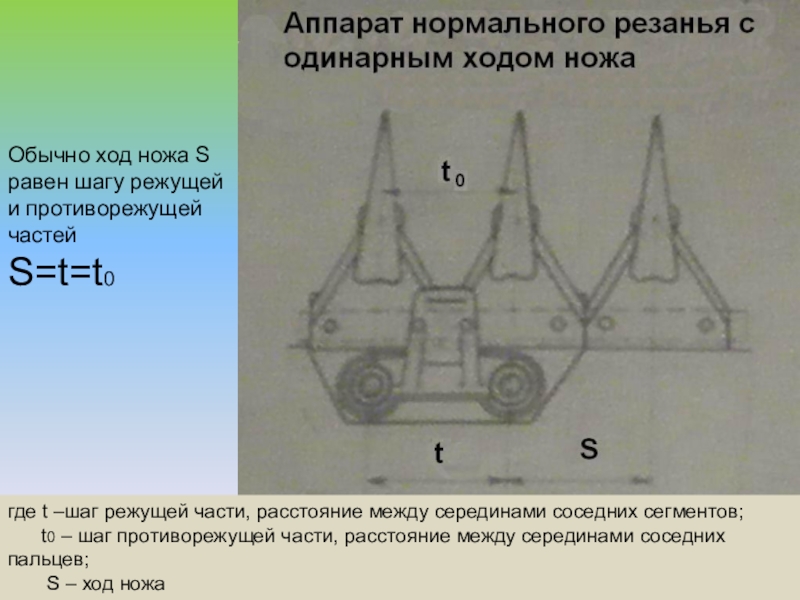

Слайд 12где t –шаг режущей части, расстояние между серединами соседних сегментов;
t0 – шаг противорежущей части, расстояние между серединами соседних пальцев;
S – ход ножа
S – ход ножа
Обычно ход ножа S равен шагу режущей и противорежущей частей
S=t=t0

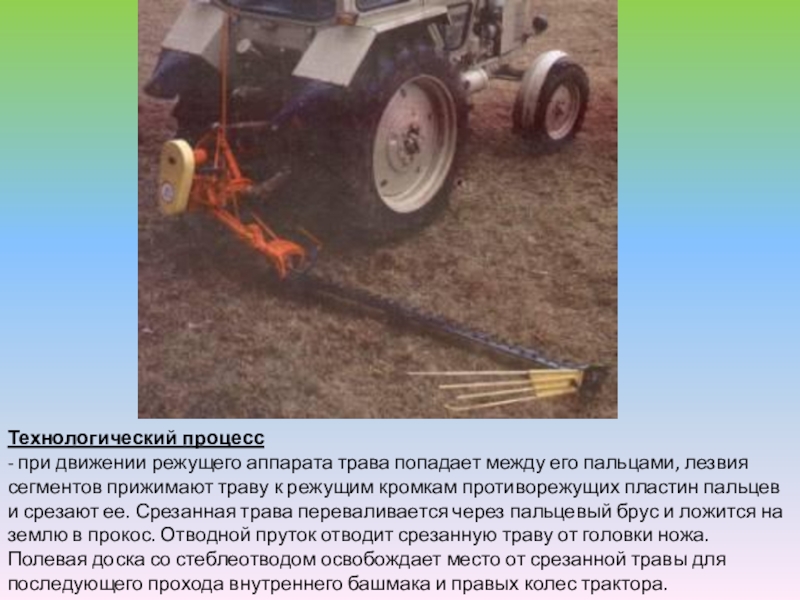

Слайд 13Технологический процесс - при движении режущего аппарата трава попадает между его пальцами,
лезвия сегментов прижимают траву к режущим кромкам противорежущих пластин пальцев и срезают ее. Срезанная трава переваливается через пальцевый брус и ложится на землю в прокос. Отводной пруток отводит срезанную траву от головки ножа. Полевая доска со стеблеотводом освобождает место от срезанной травы для последующего прохода внутреннего башмака и правых колес трактора.

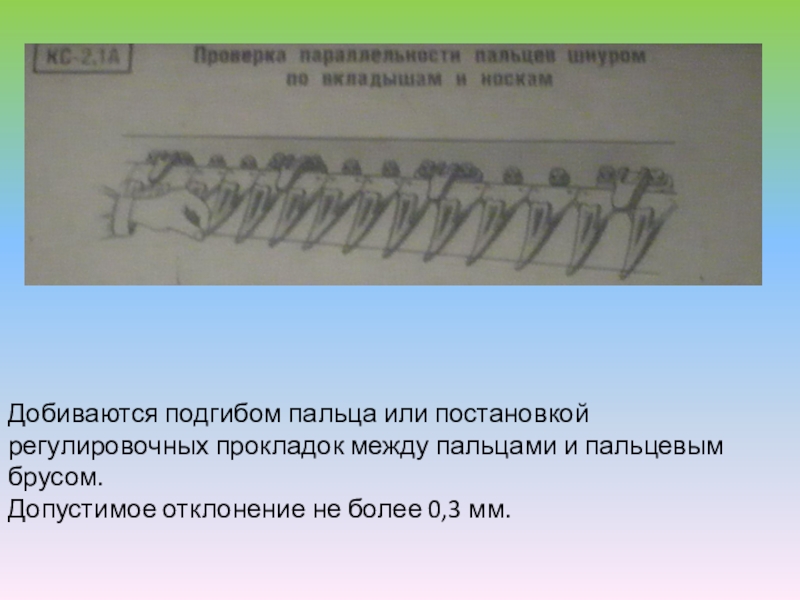

Слайд 14Добиваются подгибом пальца или постановкой регулировочных прокладок между пальцами и пальцевым
брусом.
Допустимое отклонение не более 0,3 мм.
Допустимое отклонение не более 0,3 мм.

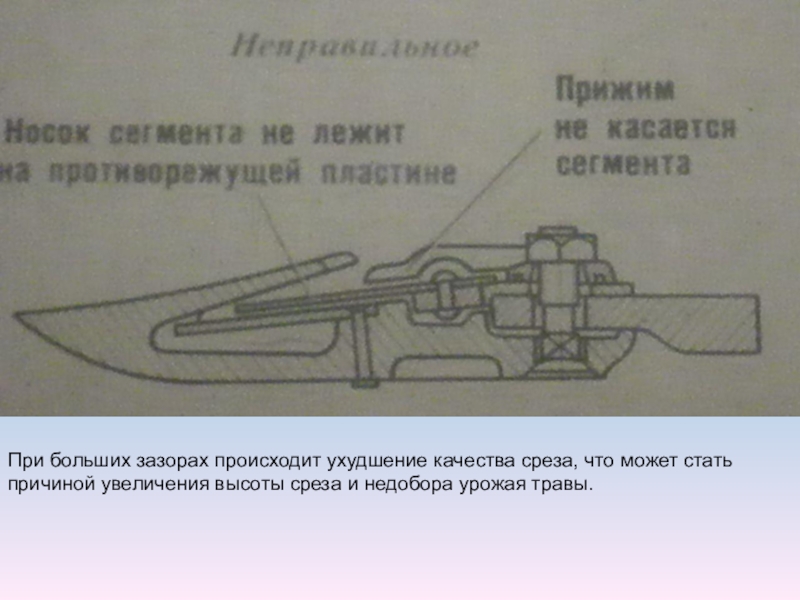

Слайд 16При больших зазорах происходит ухудшение качества среза, что может стать причиной
увеличения высоты среза и недобора урожая травы.

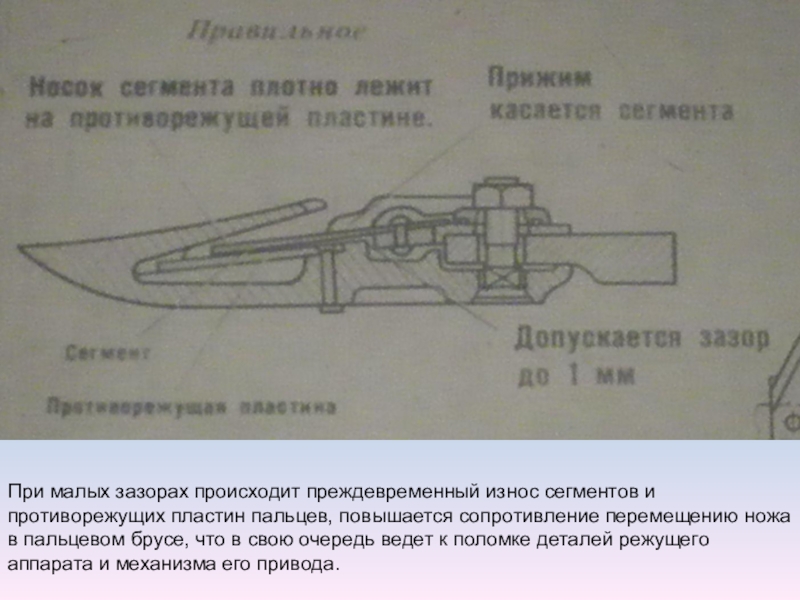

Слайд 17При малых зазорах происходит преждевременный износ сегментов и противорежущих пластин пальцев,
повышается сопротивление перемещению ножа в пальцевом брусе, что в свою очередь ведет к поломке деталей режущего аппарата и механизма его привода.

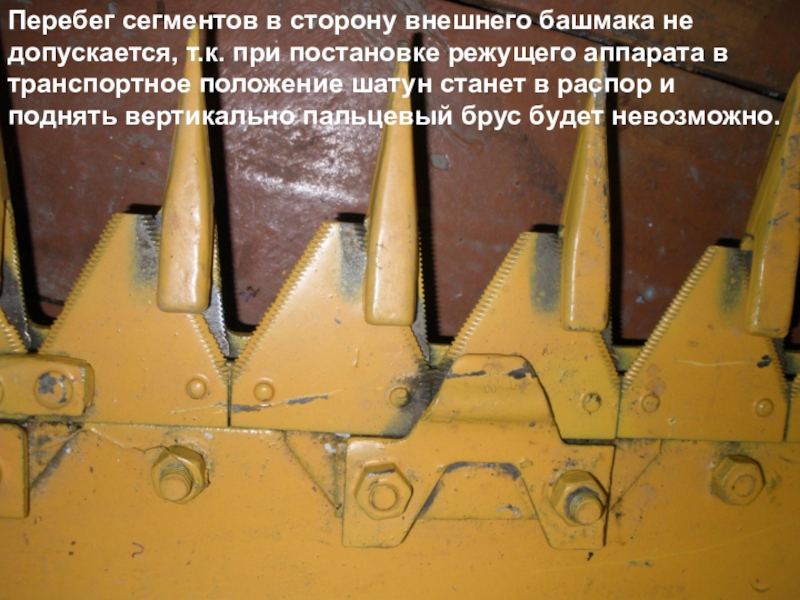

Слайд 18Перебег сегментов в сторону внешнего башмака не допускается, т.к. при постановке
режущего аппарата в транспортное положение шатун станет в распор и поднять вертикально пальцевый брус будет невозможно.

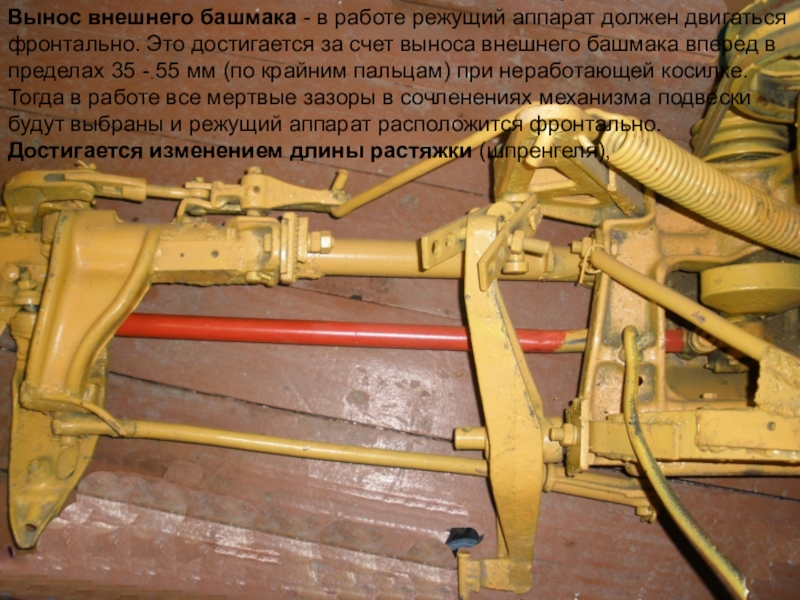

Слайд 19Вынос внешнего башмака - в работе режущий аппарат должен двигаться фронтально.
Это достигается за счет выноса внешнего башмака вперед в пределах 35 - 55 мм (по крайним пальцам) при неработающей косилке. Тогда в работе все мертвые зазоры в сочленениях механизма подвески будут выбраны и режущий аппарат расположится фронтально. Достигается изменением длины растяжки (шпренгеля),

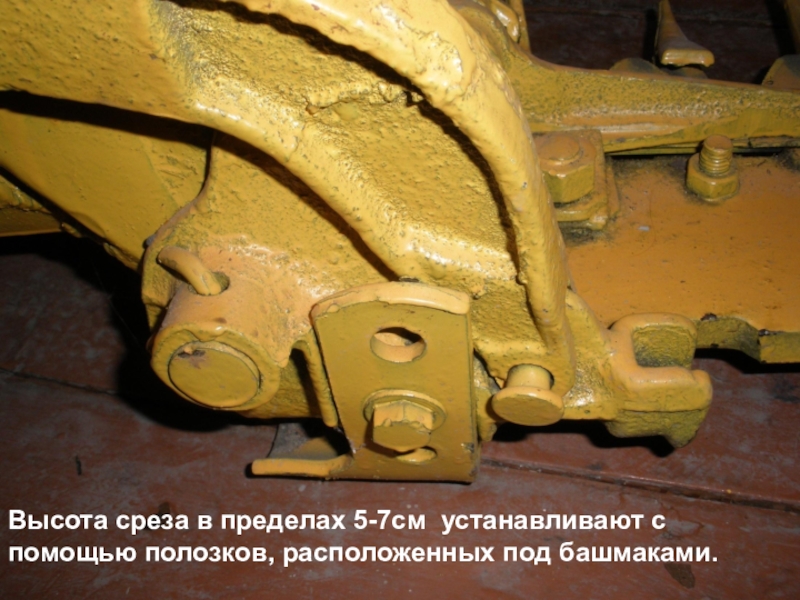

Слайд 20Высота среза в пределах 5-7см устанавливают с помощью полозков, расположенных под
башмаками.

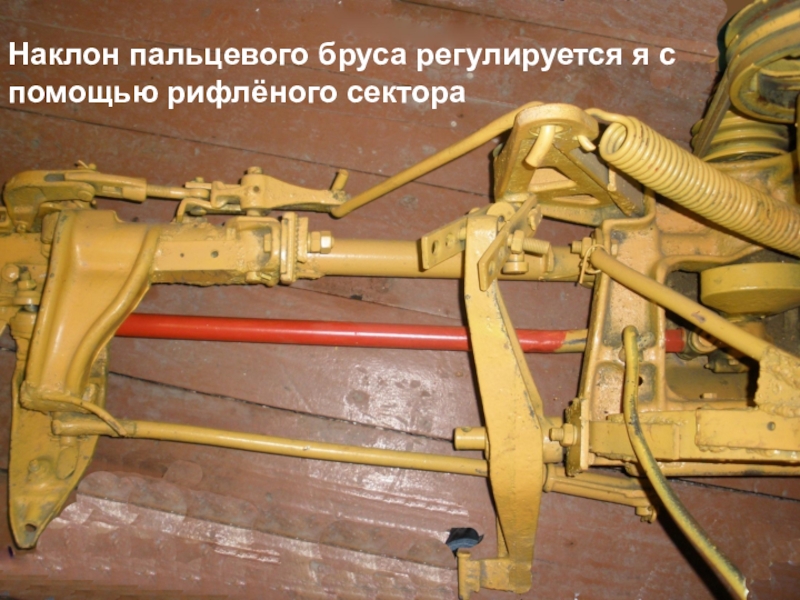

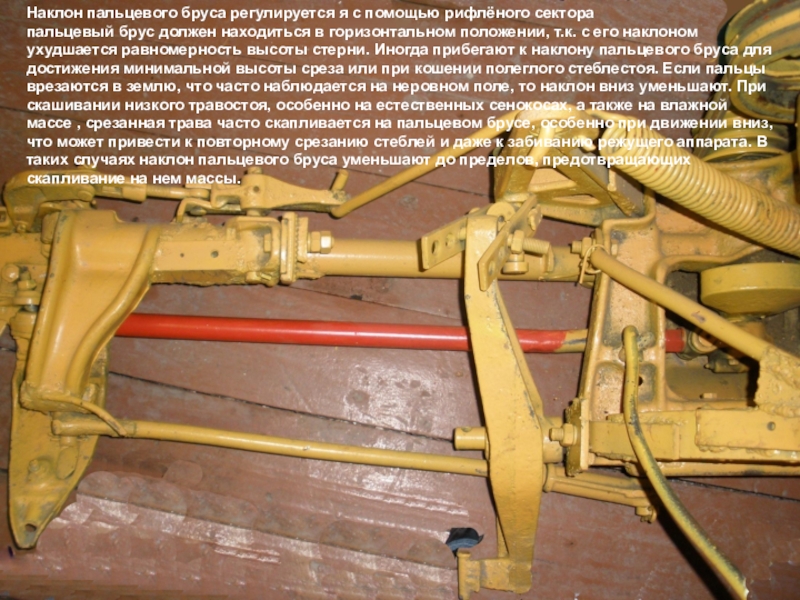

Слайд 22Наклон пальцевого бруса регулируется я с помощью рифлёного сектора
пальцевый брус должен
находиться в горизонтальном положении, т.к. с его наклоном ухудшается равномерность высоты стерни. Иногда прибегают к наклону пальцевого бруса для достижения минимальной высоты среза или при кошении полеглого стеблестоя. Если пальцы врезаются в землю, что часто наблюдается на неровном поле, то наклон вниз уменьшают. При скашивании низкого травостоя, особенно на естественных сенокосах, а также на влажной массе , срезанная трава часто скапливается на пальцевом брусе, особенно при движении вниз, что может привести к повторному срезанию стеблей и даже к забиванию режущего аппарата. В таких случаях наклон пальцевого бруса уменьшают до пределов, предотвращающих скапливание на нем массы.

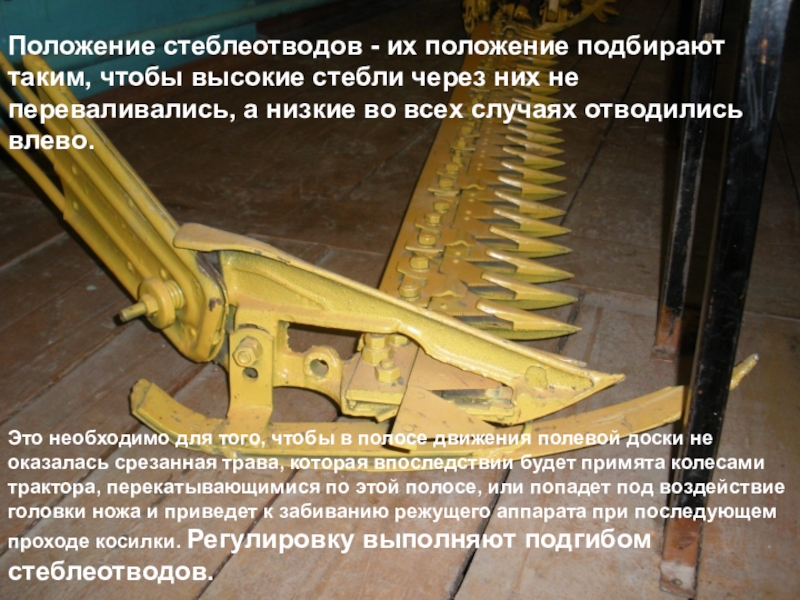

Слайд 23Это необходимо для того, чтобы в полосе движения полевой доски не
оказалась срезанная трава, которая впоследствии будет примята колесами трактора, перекатывающимися по этой полосе, или попадет под воздействие головки ножа и приведет к забиванию режущего аппарата при последующем проходе косилки. Регулировку выполняют подгибом стеблеотводов.
Положение стеблеотводов - их положение подбирают таким, чтобы высокие стебли через них не переваливались, а низкие во всех случаях отводились влево.

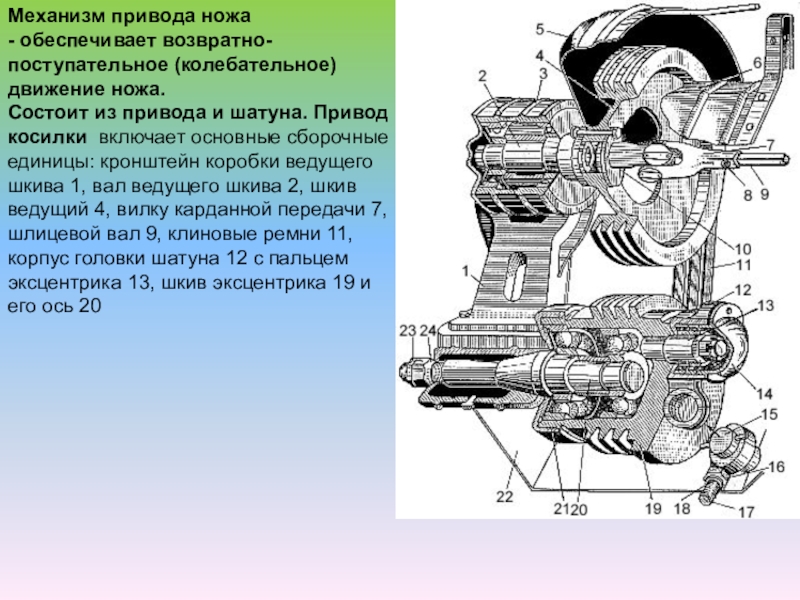

Слайд 24Механизм привода ножа
- обеспечивает возвратно-поступательное (колебательное) движение ножа.
Состоит из привода
и шатуна. Привод косилки включает основные сборочные единицы: кронштейн коробки ведущего шкива 1, вал ведущего шкива 2, шкив ведущий 4, вилку карданной передачи 7, шлицевой вал 9, клиновые ремни 11, корпус головки шатуна 12 с пальцем эксцентрика 13, шкив эксцентрика 19 и его ось 20

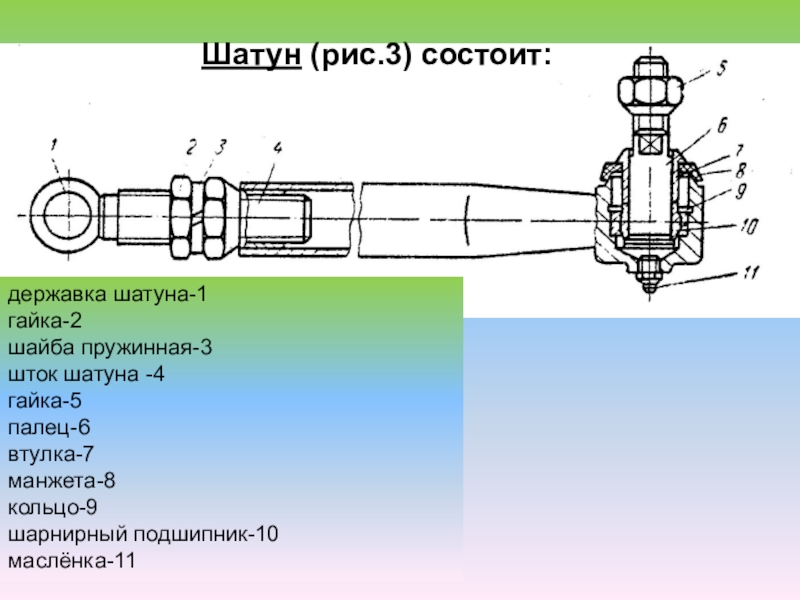

Слайд 25державка шатуна-1
гайка-2
шайба пружинная-3
шток шатуна -4
гайка-5
палец-6
втулка-7
манжета-8
кольцо-9
шарнирный подшипник-10
маслёнка-11
Шатун (рис.3) состоит:

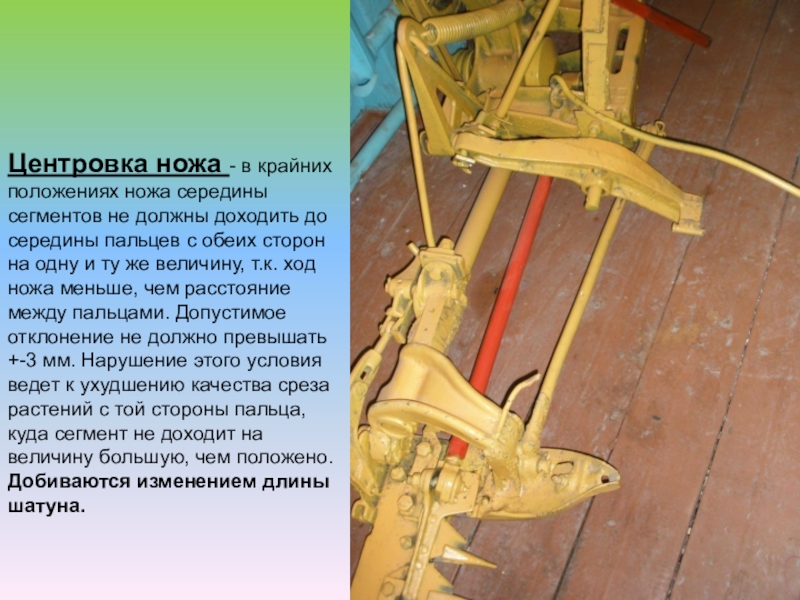

Слайд 26Центровка ножа - в крайних положениях ножа середины сегментов не должны
доходить до середины пальцев с обеих сторон на одну и ту же величину, т.к. ход ножа меньше, чем расстояние между пальцами. Допустимое отклонение не должно превышать +-3 мм. Нарушение этого условия ведет к ухудшению качества среза растений с той стороны пальца, куда сегмент не доходит на величину большую, чем положено. Добиваются изменением длины шатуна.

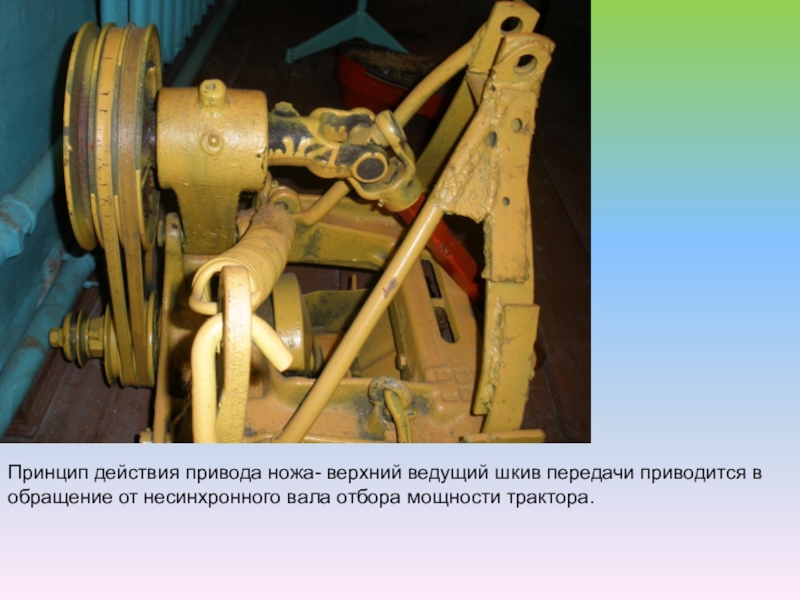

Слайд 27Принцип действия привода ножа- верхний ведущий шкив передачи приводится в обращение
от несинхронного вала отбора мощности трактора.

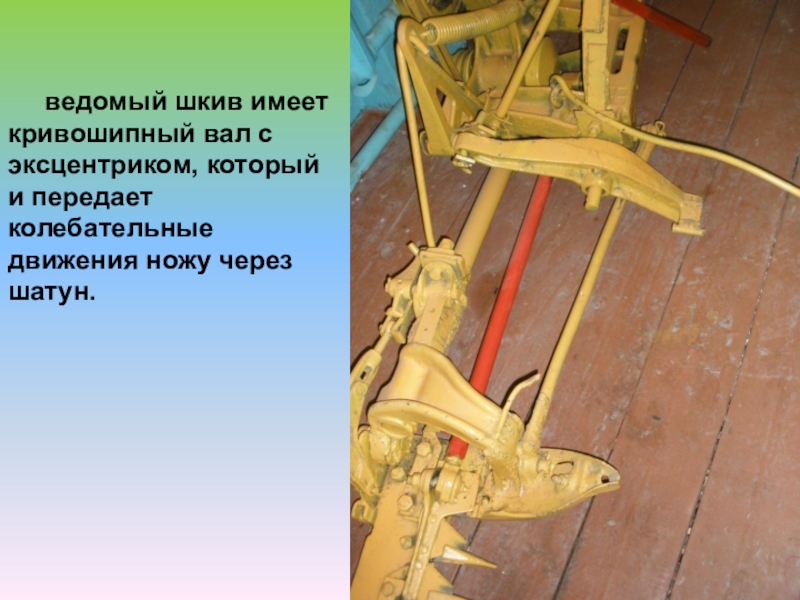

Слайд 29 ведомый шкив имеет кривошипный вал с эксцентриком, который
и передает колебательные движения ножу через шатун.

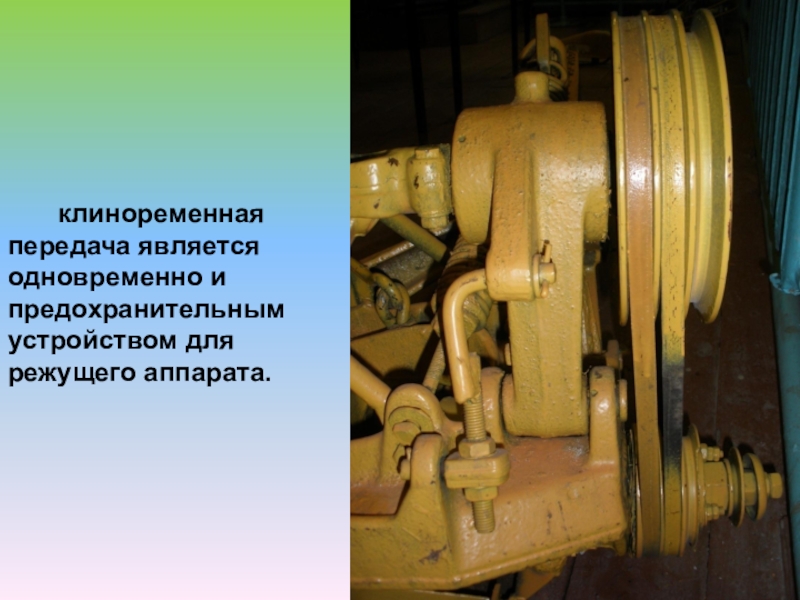

Слайд 30 клиноременная передача является одновременно и предохранительным
устройством для режущего аппарата.

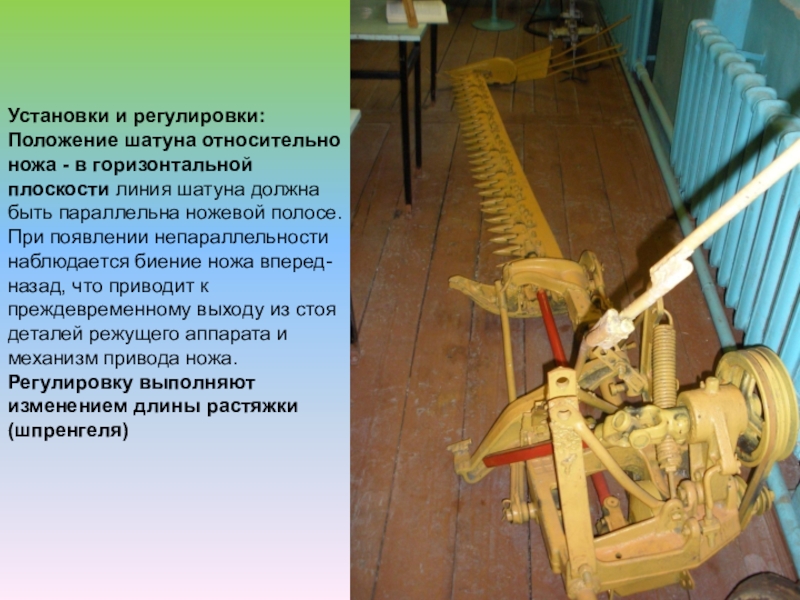

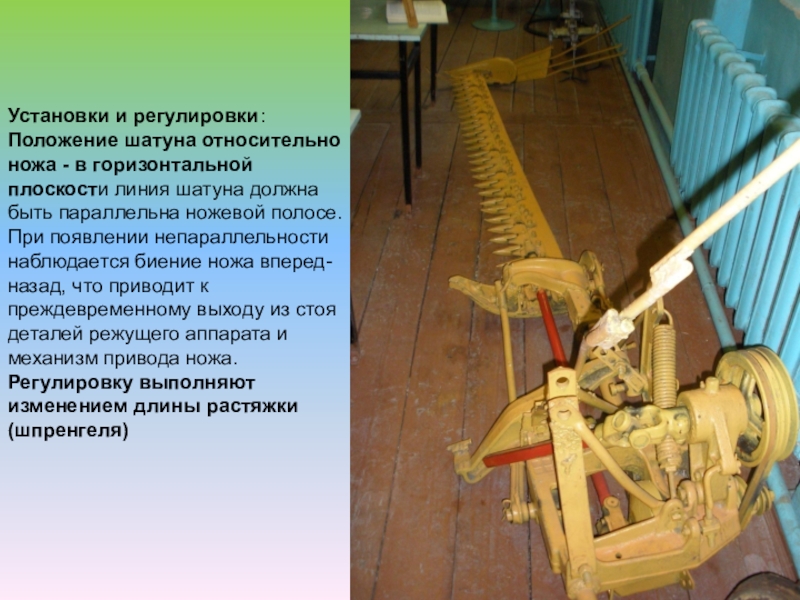

Слайд 31Установки и регулировки: Положение шатуна относительно ножа - в горизонтальной плоскости
линия шатуна должна быть параллельна ножевой полосе. При появлении непараллельности наблюдается биение ножа вперед-назад, что приводит к преждевременному выходу из стоя деталей режущего аппарата и механизм привода ножа. Регулировку выполняют изменением длины растяжки (шпренгеля)

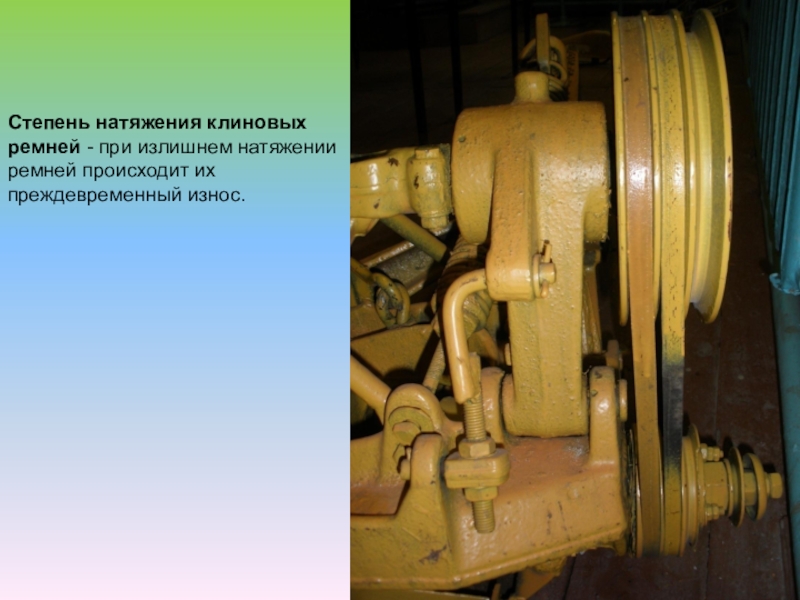

Слайд 32Степень натяжения клиновых ремней - при излишнем натяжении ремней происходит их
преждевременный износ.

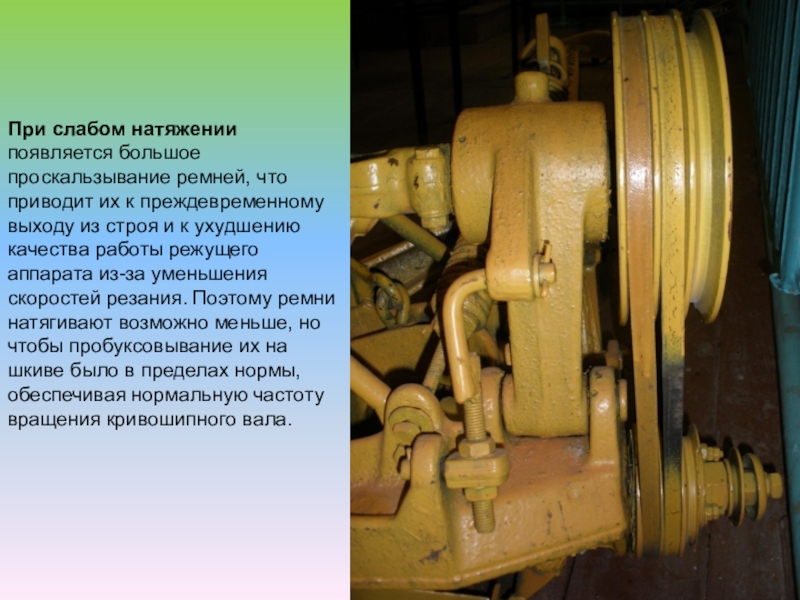

Слайд 33При слабом натяжении появляется большое проскальзывание ремней, что приводит их к
преждевременному выходу из строя и к ухудшению качества работы режущего аппарата из-за уменьшения скоростей резания. Поэтому ремни натягивают возможно меньше, но чтобы пробуксовывание их на шкиве было в пределах нормы, обеспечивая нормальную частоту вращения кривошипного вала.

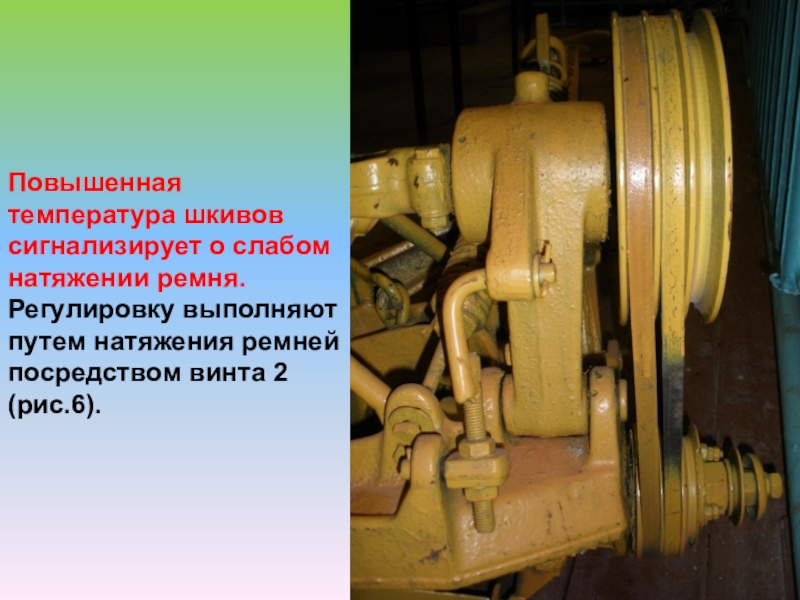

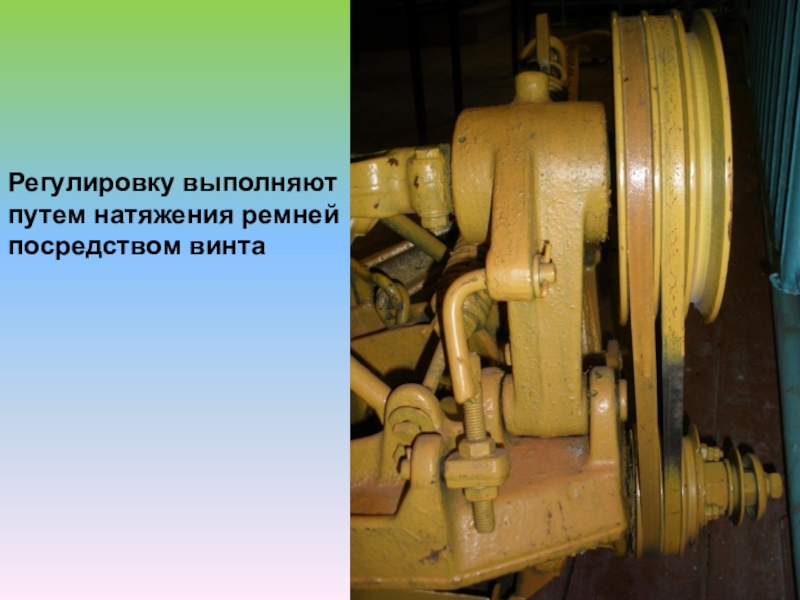

Слайд 34Повышенная температура шкивов сигнализирует о слабом натяжении ремня. Регулировку выполняют путем
натяжения ремней посредством винта 2 (рис.6).

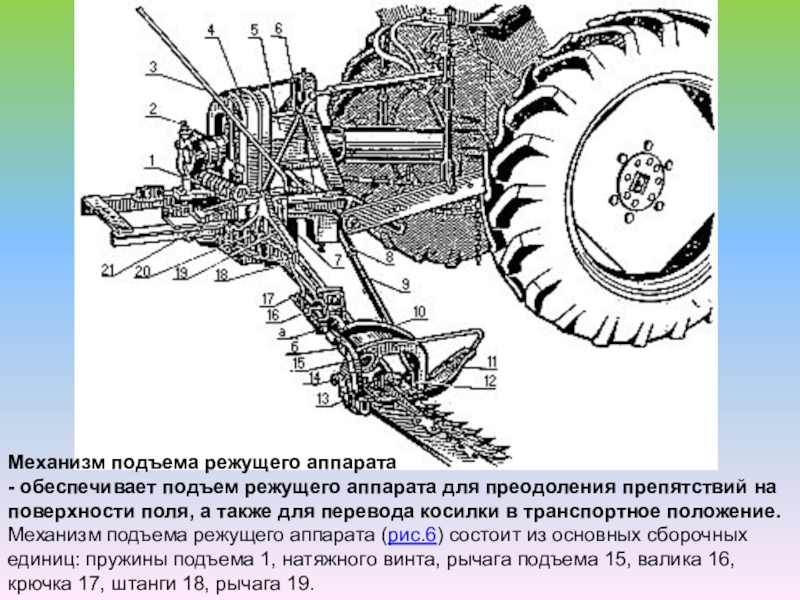

Слайд 35Механизм подъема режущего аппарата
- обеспечивает подъем режущего аппарата для преодоления препятствий
на поверхности поля, а также для перевода косилки в транспортное положение. Механизм подъема режущего аппарата (рис.6) состоит из основных сборочных единиц: пружины подъема 1, натяжного винта, рычага подъема 15, валика 16, крючка 17, штанги 18, рычага 19.

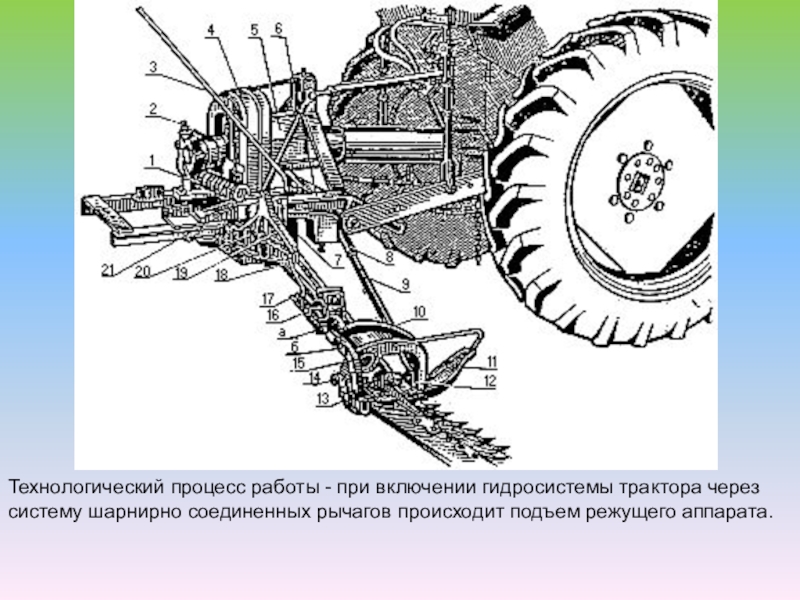

Слайд 36Технологический процесс работы - при включении гидросистемы трактора через систему шарнирно
соединенных рычагов происходит подъем режущего аппарата.

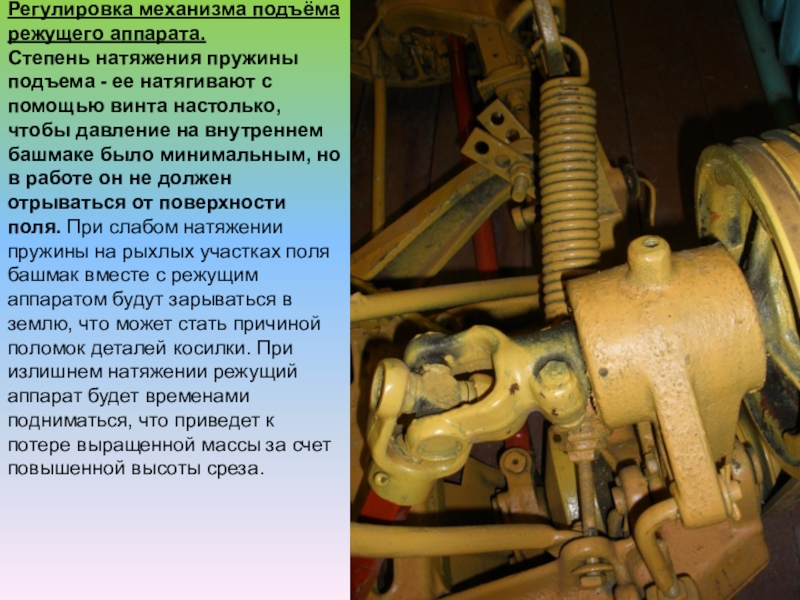

Слайд 37Регулировка механизма подъёма режущего аппарата. Степень натяжения пружины подъема - ее натягивают
с помощью винта настолько, чтобы давление на внутреннем башмаке было минимальным, но в работе он не должен отрываться от поверхности поля. При слабом натяжении пружины на рыхлых участках поля башмак вместе с режущим аппаратом будут зарываться в землю, что может стать причиной поломок деталей косилки. При излишнем натяжении режущий аппарат будет временами подниматься, что приведет к потере выращенной массы за счет повышенной высоты среза.

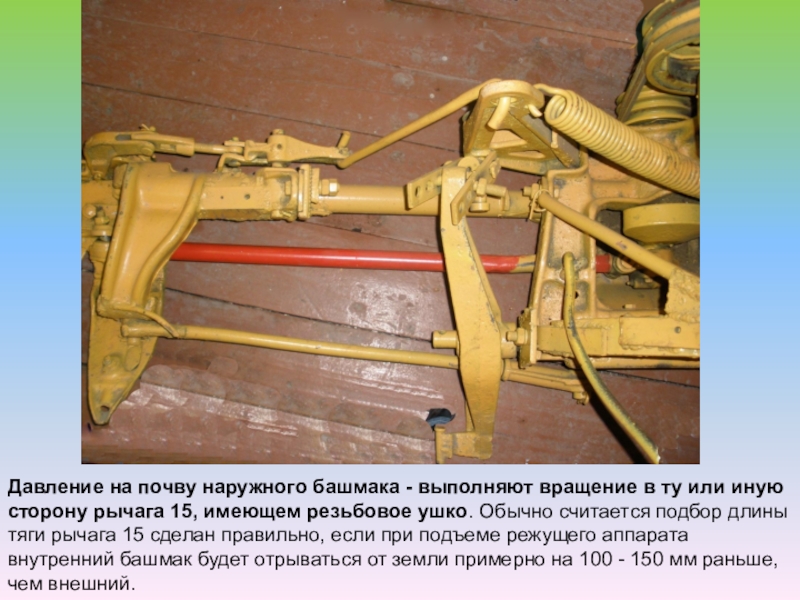

Слайд 38Давление на почву наружного башмака - выполняют вращение в ту или
иную сторону рычага 15, имеющем резьбовое ушко. Обычно считается подбор длины тяги рычага 15 сделан правильно, если при подъеме режущего аппарата внутренний башмак будет отрываться от земли примерно на 100 - 150 мм раньше, чем внешний.

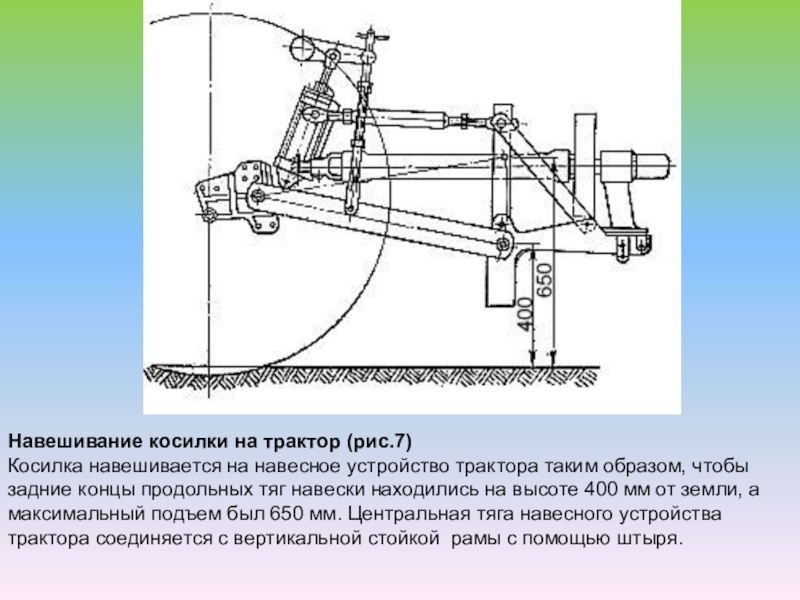

Слайд 39Навешивание косилки на трактор (рис.7)
Косилка навешивается на навесное устройство трактора таким
образом, чтобы задние концы продольных тяг навески находились на высоте 400 мм от земли, а максимальный подъем был 650 мм. Центральная тяга навесного устройства трактора соединяется с вертикальной стойкой рамы с помощью штыря.

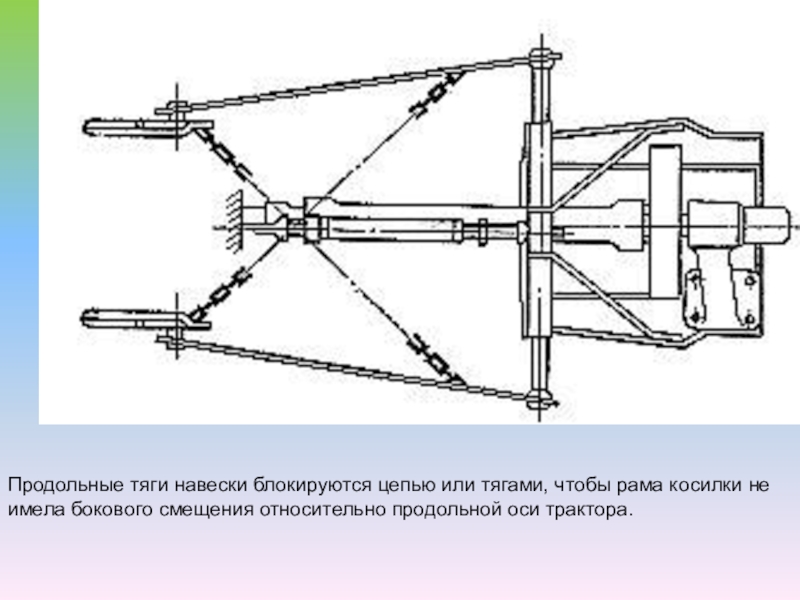

Слайд 40Продольные тяги навески блокируются цепью или тягами, чтобы рама косилки не
имела бокового смещения относительно продольной оси трактора.

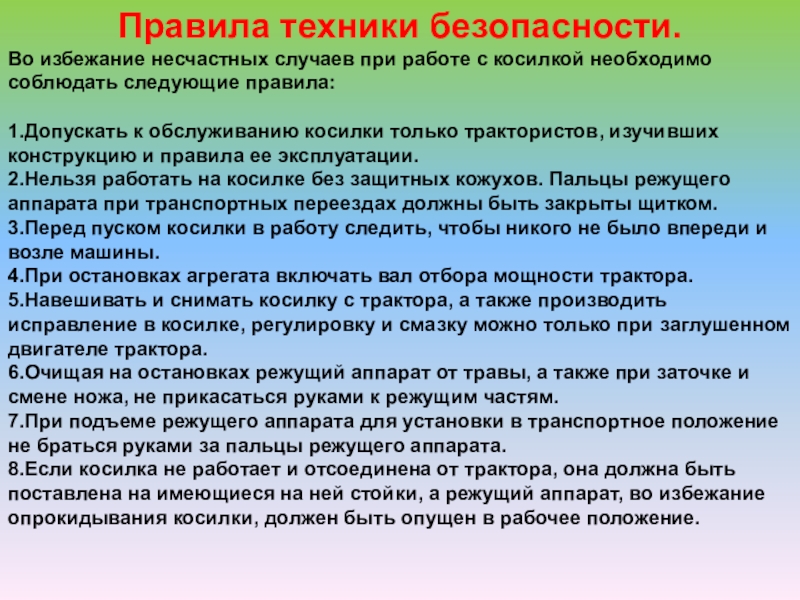

Слайд 43Правила техники безопасности.
Во избежание несчастных случаев при работе с косилкой необходимо
соблюдать следующие правила:
1.Допускать к обслуживанию косилки только трактористов, изучивших конструкцию и правила ее эксплуатации.
2.Нельзя работать на косилке без защитных кожухов. Пальцы режущего аппарата при транспортных переездах должны быть закрыты щитком.
3.Перед пуском косилки в работу следить, чтобы никого не было впереди и возле машины.
4.При остановках агрегата включать вал отбора мощности трактора.

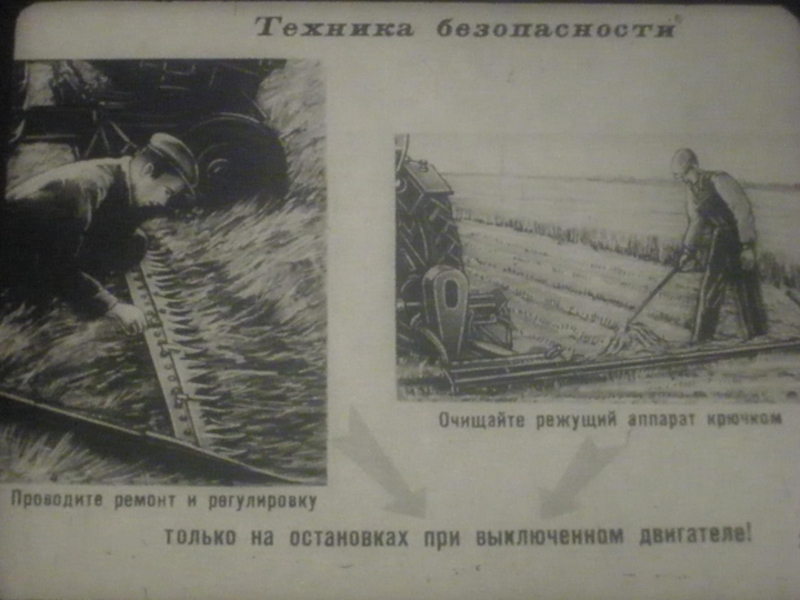

5.Навешивать и снимать косилку с трактора, а также производить исправление в косилке, регулировку и смазку можно только при заглушенном двигателе трактора.
6.Очищая на остановках режущий аппарат от травы, а также при заточке и смене ножа, не прикасаться руками к режущим частям.

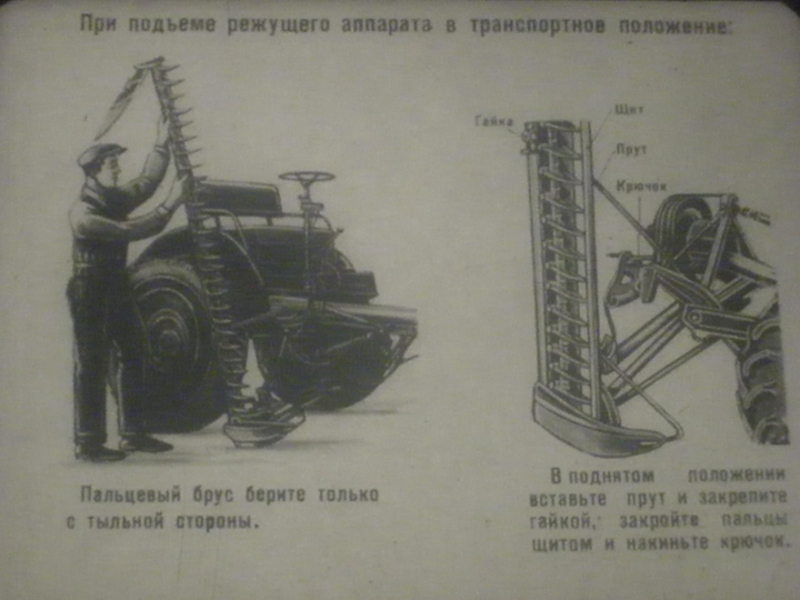

7.При подъеме режущего аппарата для установки в транспортное положение не браться руками за пальцы режущего аппарата.
8.Если косилка не работает и отсоединена от трактора, она должна быть поставлена на имеющиеся на ней стойки, а режущий аппарат, во избежание опрокидывания косилки, должен быть опущен в рабочее положение.
1.Допускать к обслуживанию косилки только трактористов, изучивших конструкцию и правила ее эксплуатации.
2.Нельзя работать на косилке без защитных кожухов. Пальцы режущего аппарата при транспортных переездах должны быть закрыты щитком.
3.Перед пуском косилки в работу следить, чтобы никого не было впереди и возле машины.
4.При остановках агрегата включать вал отбора мощности трактора.
5.Навешивать и снимать косилку с трактора, а также производить исправление в косилке, регулировку и смазку можно только при заглушенном двигателе трактора.
6.Очищая на остановках режущий аппарат от травы, а также при заточке и смене ножа, не прикасаться руками к режущим частям.
7.При подъеме режущего аппарата для установки в транспортное положение не браться руками за пальцы режущего аппарата.
8.Если косилка не работает и отсоединена от трактора, она должна быть поставлена на имеющиеся на ней стойки, а режущий аппарат, во избежание опрокидывания косилки, должен быть опущен в рабочее положение.
Слайд 46Литература.
Косилка навесная КС-2,1. Техническое описание и инструкция по эксплуатации.- М. 1979.-
46.,ил.
Справочник по эксплутационным регулировкам сельскохозяйственных машин /-Под ред. А.В. Короткевича.- Мн.: Ураджай, 1984. - 360с.,ил.
Короткевич А.В. Технологии и машины для заготовки кормов из трав и силосных культур.- Мн.: Ураджай, 1991. - 383с.,ил.
Справочник по эксплутационным регулировкам сельскохозяйственных машин /-Под ред. А.В. Короткевича.- Мн.: Ураджай, 1984. - 360с.,ил.
Короткевич А.В. Технологии и машины для заготовки кормов из трав и силосных культур.- Мн.: Ураджай, 1991. - 383с.,ил.
Слайд 55Общее устройство:
1-Рама, 2-Задняя подставка, 3-клиноременная передача, 4-кардання передача,
5-шпренгель, 6-Шатун, 7-Внутренний башмак,
8- нож, 9- наружный башмак,
10- пальцевый брус, 11- тяговая штанга.
10- пальцевый брус, 11- тяговая штанга.
Ответ 4
Слайд 59Ответ 6
1-палец
2-сегмент,
3-лапка
4-пластина трения
5-пальцевый брус
6-болт
7-спинка ножа,
8-противорежущая пластина.
Слайд 64Высота среза в пределах 5-7см устанавливают с помощью полозков, расположенных под
башмаками.
Слайд 68Механизм привода ножа
- обеспечивает возвратно-поступательное (колебательное) движение ножа.
Состоит из привода
и шатуна. Привод косилки включает основные сборочные единицы: кронштейн коробки ведущего шкива 1, вал ведущего шкива 2, шкив ведущий 4, вилку карданной передачи 7, шлицевой вал 9, клиновые ремни 11, корпус головки шатуна 12 с пальцем эксцентрика 13, шкив эксцентрика 19 и его ось 20
Слайд 69державка шатуна-1
гайка-2
шайба пружинная-3
шток шатуна -4
гайка-5
палец-6
втулка-7
манжета-8
кольцо-9
шарнирный подшипник-10
маслёнка-11
Шатун (рис.3) состоит:
Слайд 71Центровка ножа - в крайних положениях ножа середины сегментов не должны
доходить до середины пальцев с обеих сторон на одну и ту же величину, т.к. ход ножа меньше, чем расстояние между пальцами. Допустимое отклонение не должно превышать +-3 мм. Нарушение этого условия ведет к ухудшению качества среза растений с той стороны пальца, куда сегмент не доходит на величину большую, чем положено. Добиваются изменением длины шатуна.
Слайд 72Вопрос 13
Установка и регулировка положения шатуна относительно ножа - в
горизонтальной плоскости?
Слайд 73Установки и регулировки: Положение шатуна относительно ножа - в горизонтальной плоскости
линия шатуна должна быть параллельна ножевой полосе. При появлении непараллельности наблюдается биение ножа вперед-назад, что приводит к преждевременному выходу из стоя деталей режущего аппарата и механизм привода ножа. Регулировку выполняют изменением длины растяжки (шпренгеля)
Слайд 77Это необходимо для того, чтобы в полосе движения полевой доски не
оказалась срезанная трава, которая впоследствии будет примята колесами трактора, перекатывающимися по этой полосе, или попадет под воздействие головки ножа и приведет к забиванию режущего аппарата при последующем проходе косилки. Регулировку выполняют подгибом стеблеотводов.
Положение стеблеотводов - их положение подбирают таким, чтобы высокие стебли через них не переваливались, а низкие во всех случаях отводились влево.
Слайд 79Механизм подъема режущего аппарата
- обеспечивает подъем режущего аппарата для преодоления препятствий
на поверхности поля, а также для перевода косилки в транспортное положение. Механизм подъема режущего аппарата (рис.6) состоит из основных сборочных единиц: пружины подъема 1, натяжного винта, рычага подъема 15, валика 16, крючка 17, штанги 18, рычага 19.
Слайд 81Регулировка механизма подъёма режущего аппарата. Степень натяжения пружины подъема - ее натягивают
с помощью винта настолько, чтобы давление на внутреннем башмаке было минимальным, но в работе он не должен отрываться от поверхности поля. При слабом натяжении пружины на рыхлых участках поля башмак вместе с режущим аппаратом будут зарываться в землю, что может стать причиной поломок деталей косилки. При излишнем натяжении режущий аппарат будет временами подниматься, что приведет к потере выращенной массы за счет повышенной высоты среза.
Слайд 83Давление на почву наружного башмака - выполняют вращение в ту или
иную сторону рычага 15, имеющем резьбовое ушко. Обычно считается подбор длины тяги рычага 15 сделан правильно, если при подъеме режущего аппарата внутренний башмак будет отрываться от земли примерно на 100 - 150 мм раньше, чем внешний.
