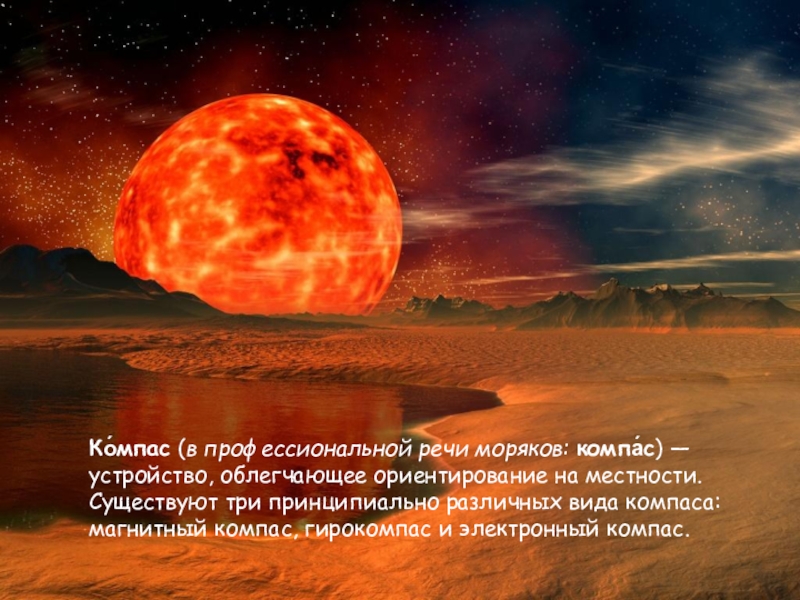

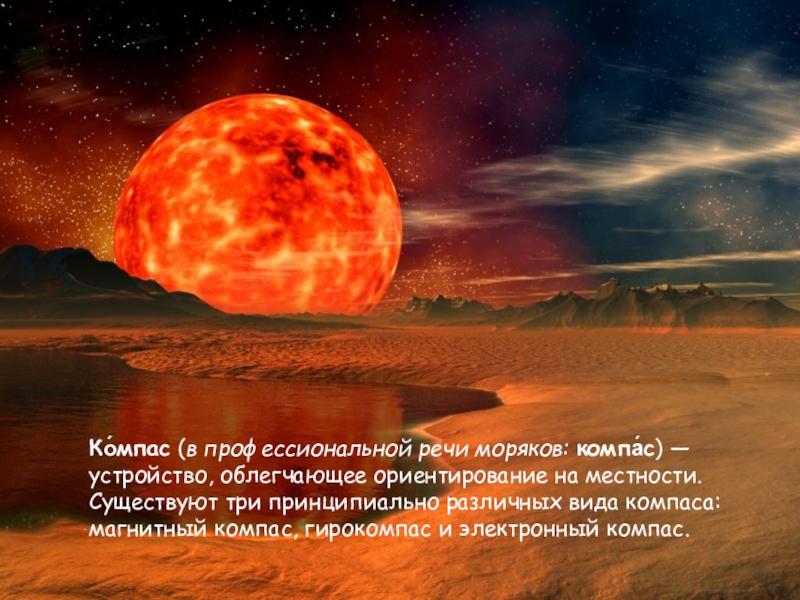

три принципиально различных вида компаса: магнитный компас, гирокомпас и электронный компас.

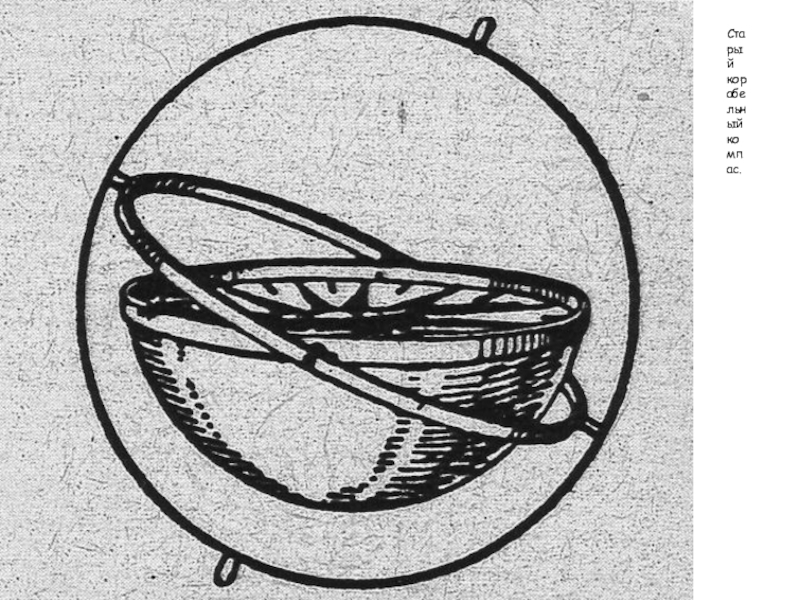

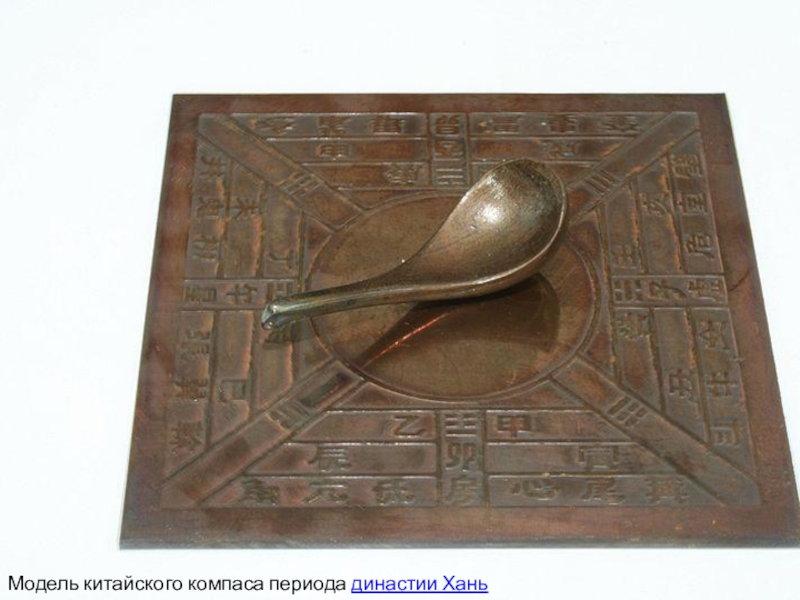

по пустыням (подробнее см.четыре великих изобретения). В Европе изобретение компаса относят к XII—XIII вв., однако устройство его оставалось очень простым — магнитная стрелка, укрепленная на пробке и опущенная в сосуд с водой. В воде пробка со стрелкой ориентировалась нужным образом. В начале XIV в. итальянец Флавио Джойя значительно усовершенствовал компас. Магнитнуюстрелку он надел на вертикальную шпильку, а к стрелке прикрепил лёгкий круг — картушку, разбитую по окружности на 16 румбов. В XVI в. ввели деление картушки на 32 румба, и коробку со стрелкой стали помещать в кардановом подвесе, чтобы устранить влияние качки корабля на компас. В XVII в. компас снабдили пеленгатором — вращающейся диаметральной линейкой с визирами на концах, укрепленной своим центром на крышке коробки над стрелкой.
Слово «компас», по-видимому, происходит от старинного английского слова compass, означавшего в XIII—XIV вв. «круг».

Принцип действия
Принцип действия основан на взаимодействии поля постоянных магнитов компаса с горизонтальной составляющей магнитного поля Земли. Свободно вращающаяся магнитная стрелка поворачивается вокруг оси, располагаясь вдоль силовых линиймагнитного поля. Таким образом, стрелка всегда параллельна направлению линии магнитного поля.

Магнитный компас

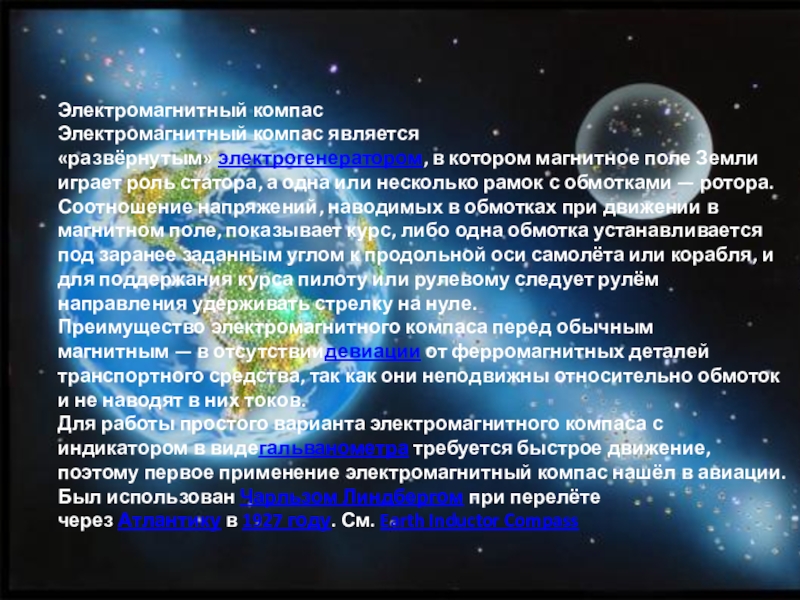

роль статора, а одна или несколько рамок с обмотками — ротора. Соотношение напряжений, наводимых в обмотках при движении в магнитном поле, показывает курс, либо одна обмотка устанавливается под заранее заданным углом к продольной оси самолёта или корабля, и для поддержания курса пилоту или рулевому следует рулём направления удерживать стрелку на нуле.
Преимущество электромагнитного компаса перед обычным магнитным — в отсутствиидевиации от ферромагнитных деталей транспортного средства, так как они неподвижны относительно обмоток и не наводят в них токов.
Для работы простого варианта электромагнитного компаса с индикатором в видегальванометра требуется быстрое движение, поэтому первое применение электромагнитный компас нашёл в авиации. Был использован Чарльзом Линдбергом при перелёте через Атлантику в 1927 году. См. Earth Inductor Compass

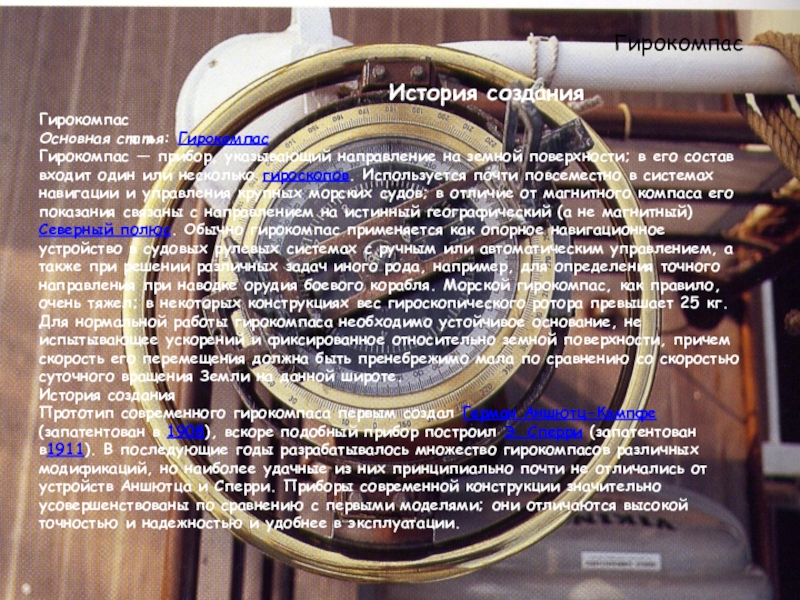

состав входит один или несколько гироскопов. Используется почти повсеместно в системах навигации и управления крупных морских судов; в отличие от магнитного компаса его показания связаны с направлением на истинный географический (а не магнитный)Северный полюс. Обычно гирокомпас применяется как опорное навигационное устройство в судовых рулевых системах с ручным или автоматическим управлением, а также при решении различных задач иного рода, например, для определения точного направления при наводке орудия боевого корабля. Морской гирокомпас, как правило, очень тяжел; в некоторых конструкциях вес гироскопического ротора превышает 25 кг. Для нормальной работы гирокомпаса необходимо устойчивое основание, не испытывающее ускорений и фиксированное относительно земной поверхности, причем скорость его перемещения должна быть пренебрежимо мала по сравнению со скоростью суточного вращения Земли на данной широте.
История создания
Прототип современного гирокомпаса первым создал Герман Аншютц-Кэмпфе(запатентован в 1908), вскоре подобный прибор построил Э. Сперри (запатентован в1911). В последующие годы разрабатывалось множество гирокомпасов различных модификаций, но наиболее удачные из них принципиально почти не отличались от устройств Аншютца и Сперри. Приборы современной конструкции значительно усовершенствованы по сравнению с первыми моделями; они отличаются высокой точностью и надежностью и удобнее в эксплуатации.

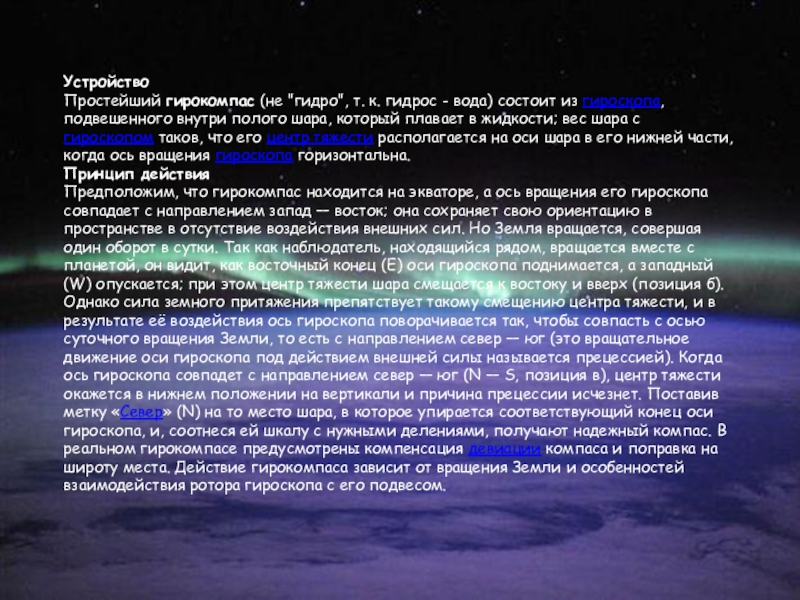

полого шара, который плавает в жидкости; вес шара с гироскопом таков, что его центр тяжести располагается на оси шара в его нижней части, когда ось вращения гироскопа горизонтальна.
Принцип действия
Предположим, что гирокомпас находится на экваторе, а ось вращения его гироскопа совпадает с направлением запад — восток; она сохраняет свою ориентацию в пространстве в отсутствие воздействия внешних сил. Но Земля вращается, совершая один оборот в сутки. Так как наблюдатель, находящийся рядом, вращается вместе с планетой, он видит, как восточный конец (E) оси гироскопа поднимается, а западный (W) опускается; при этом центр тяжести шара смещается к востоку и вверх (позиция б). Однако сила земного притяжения препятствует такому смещению центра тяжести, и в результате её воздействия ось гироскопа поворачивается так, чтобы совпасть с осью суточного вращения Земли, то есть с направлением север — юг (это вращательное движение оси гироскопа под действием внешней силы называется прецессией). Когда ось гироскопа совпадет с направлением север — юг (N — S, позиция в), центр тяжести окажется в нижнем положении на вертикали и причина прецессии исчезнет. Поставив метку «Север» (N) на то место шара, в которое упирается соответствующий конец оси гироскопа, и, соотнеся ей шкалу с нужными делениями, получают надежный компас. В реальном гирокомпасе предусмотрены компенсация девиации компаса и поправка на широту места. Действие гирокомпаса зависит от вращения Земли и особенностей взаимодействия ротора гироскопа с его подвесом.

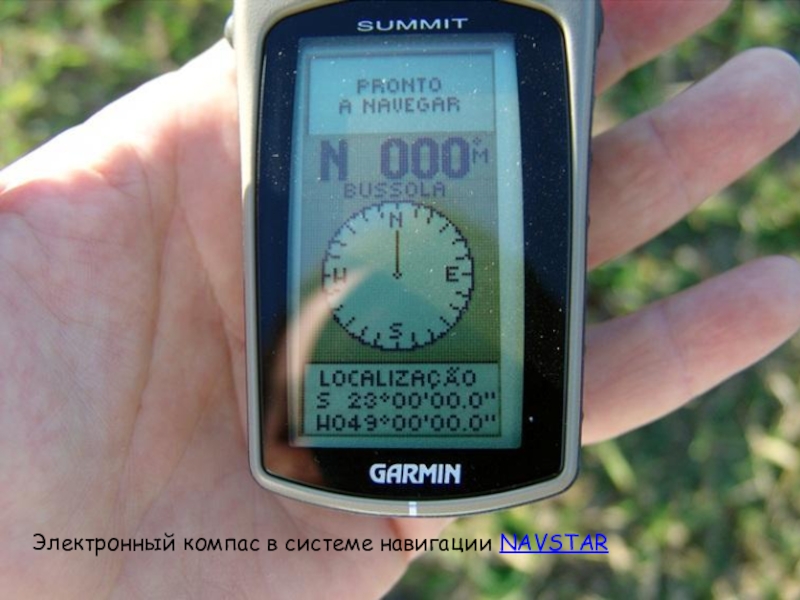

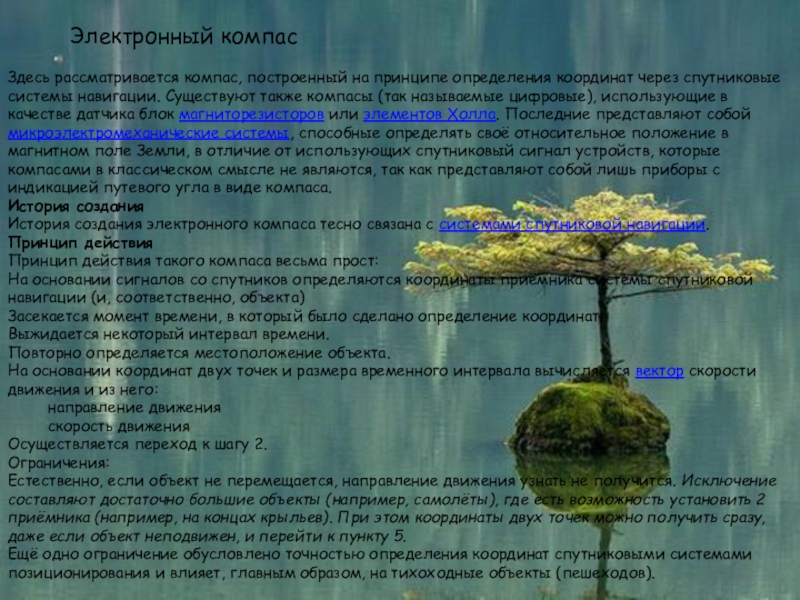

системы навигации. Существуют также компасы (так называемые цифровые), использующие в качестве датчика блок магниторезисторов или элементов Холла. Последние представляют собой микроэлектромеханические системы, способные определять своё относительное положение в магнитном поле Земли, в отличие от использующих спутниковый сигнал устройств, которые компасами в классическом смысле не являются, так как представляют собой лишь приборы с индикацией путевого угла в виде компаса.
История создания
История создания электронного компаса тесно связана с системами спутниковой навигации.
Принцип действия
Принцип действия такого компаса весьма прост:
На основании сигналов со спутников определяются координаты приёмника системы спутниковой навигации (и, соответственно, объекта)
Засекается момент времени, в который было сделано определение координат.
Выжидается некоторый интервал времени.
Повторно определяется местоположение объекта.
На основании координат двух точек и размера временного интервала вычисляется вектор скорости движения и из него:
направление движения
скорость движения
Осуществляется переход к шагу 2.
Ограничения:
Естественно, если объект не перемещается, направление движения узнать не получится. Исключение составляют достаточно большие объекты (например, самолёты), где есть возможность установить 2 приёмника (например, на концах крыльев). При этом координаты двух точек можно получить сразу, даже если объект неподвижен, и перейти к пункту 5.
Ещё одно ограничение обусловлено точностью определения координат спутниковыми системами позиционирования и влияет, главным образом, на тихоходные объекты (пешеходов).

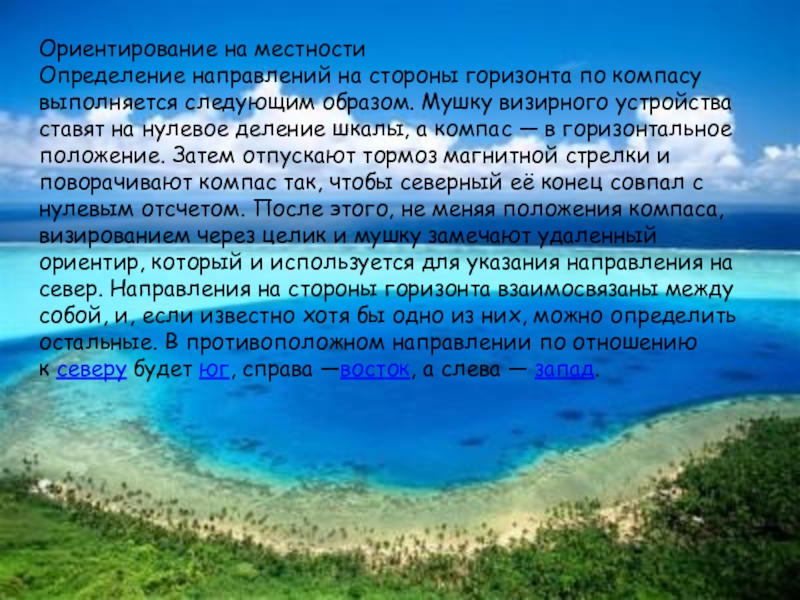

образом. Мушку визирного устройства ставят на нулевое деление шкалы, а компас — в горизонтальное положение. Затем отпускают тормоз магнитной стрелки и поворачивают компас так, чтобы северный её конец совпал с нулевым отсчетом. После этого, не меняя положения компаса, визированием через целик и мушку замечают удаленный ориентир, который и используется для указания направления на север. Направления на стороны горизонта взаимосвязаны между собой, и, если известно хотя бы одно из них, можно определить остальные. В противоположном направлении по отношению к северу будет юг, справа —восток, а слева — запад.

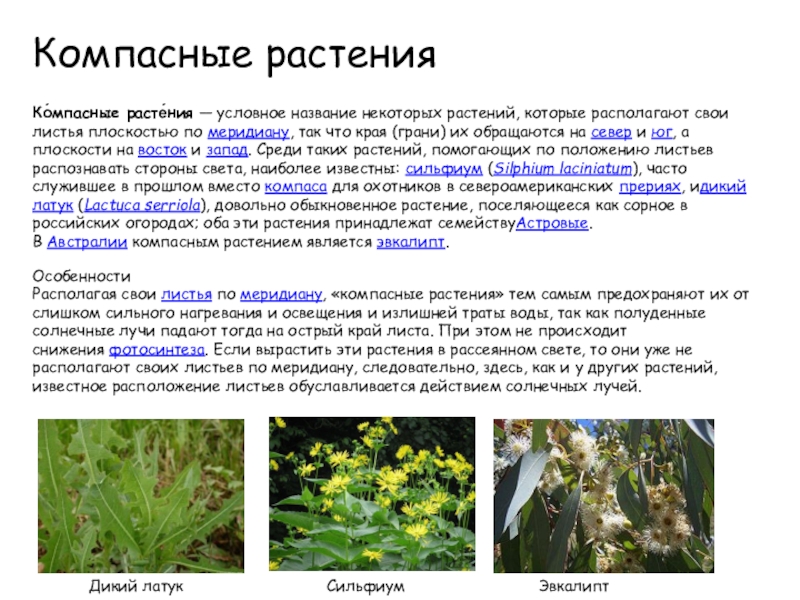

плоскостью по меридиану, так что края (грани) их обращаются на север и юг, а плоскости на восток и запад. Среди таких растений, помогающих по положению листьев распознавать стороны света, наиболее известны: сильфиум (Silphium laciniatum), часто служившее в прошлом вместо компаса для охотников в североамериканских прериях, идикий латук (Lactuca serriola), довольно обыкновенное растение, поселяющееся как сорное в российских огородах; оба эти растения принадлежат семействуАстровые. В Австралии компасным растением является эвкалипт.

Особенности
Располагая свои листья по меридиану, «компасные растения» тем самым предохраняют их от слишком сильного нагревания и освещения и излишней траты воды, так как полуденные солнечные лучи падают тогда на острый край листа. При этом не происходит снижения фотосинтеза. Если вырастить эти растения в рассеянном свете, то они уже не располагают своих листьев по меридиану, следовательно, здесь, как и у других растений, известное расположение листьев обуславливается действием солнечных лучей.

Дикий латук

Сильфиум

Эвкалипт
