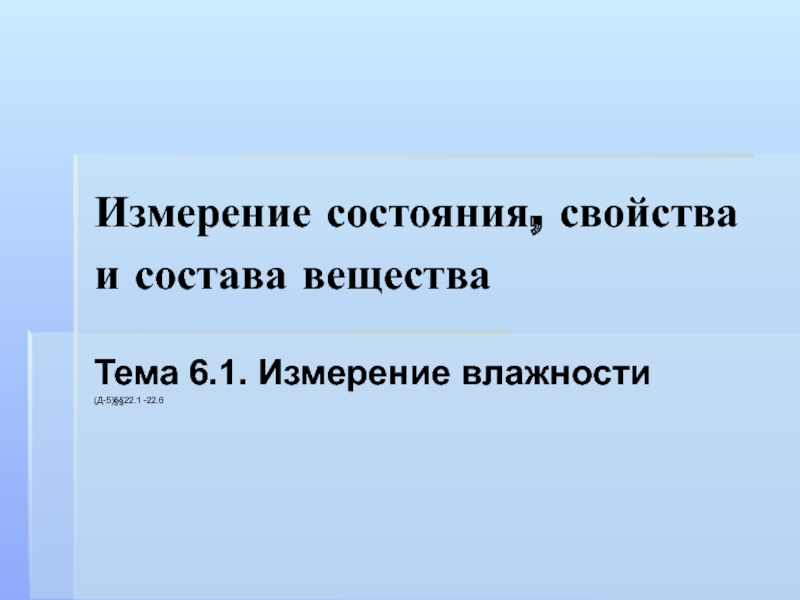

Презентация, доклад на тему Измерение влажности

-22.6

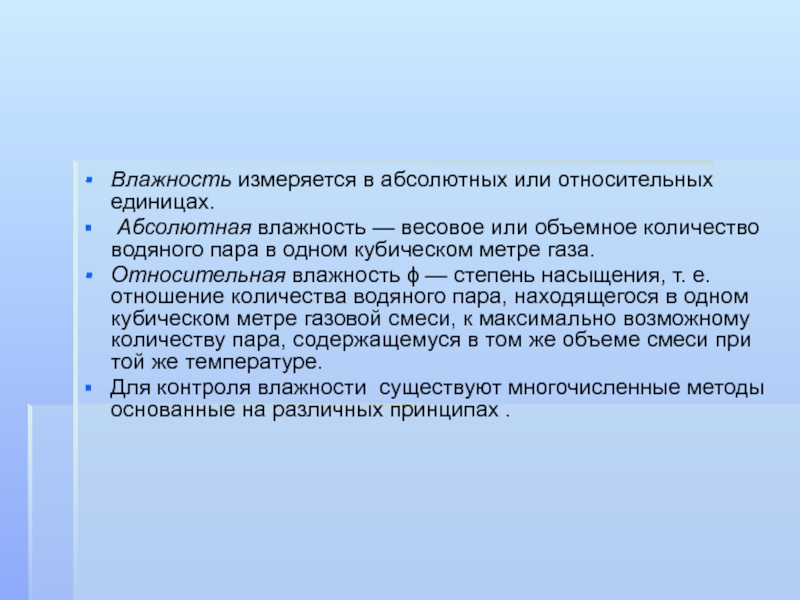

или объемное количество водяного пара в одном кубическом метре газа.
Относительная влажность ϕ — степень насыщения, т. е. отношение количества водяного пара, находящегося в одном кубическом метре газовой смеси, к максимально возможному количеству пара, содержащемуся в том же объеме смеси при той же температуре.

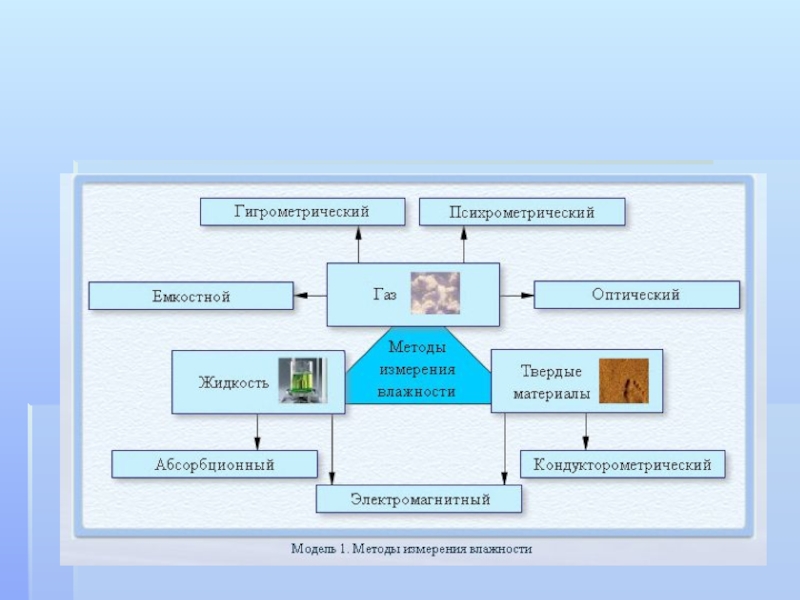

Для контроля влажности существуют многочисленные методы основанные на различных принципах .

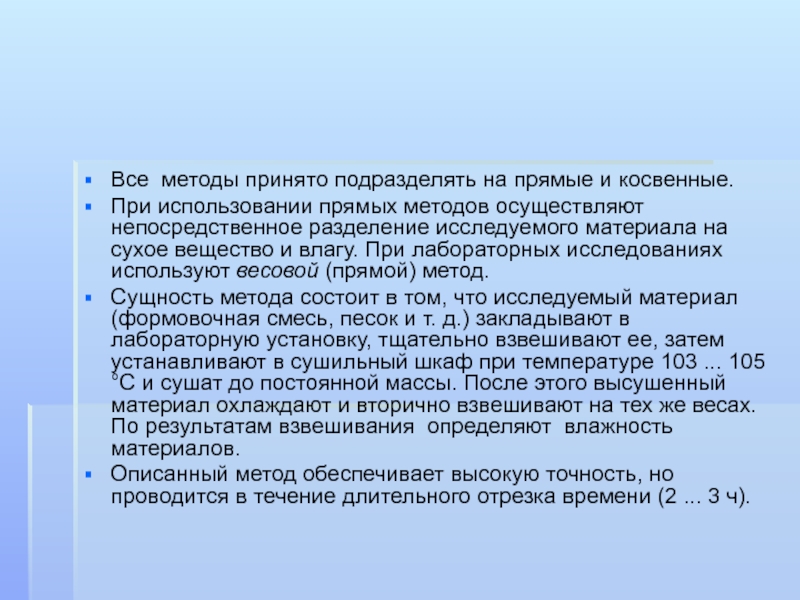

осуществляют непосредственное разделение исследуемого материала на сухое вещество и влагу. При лабораторных исследованиях используют весовой (прямой) метод.
Сущность метода состоит в том, что исследуемый материал (формовочная смесь, песок и т. д.) закладывают в лабораторную установку, тщательно взвешивают ее, затем устанавливают в сушильный шкаф при температуре 103 ... 105 °С и сушат до постоянной массы. После этого высушенный материал охлаждают и вторично взвешивают на тех же весах. По результатам взвешивания определяют влажность материалов.
Описанный метод обеспечивает высокую точность, но проводится в течение длительного отрезка времени (2 ... 3 ч).

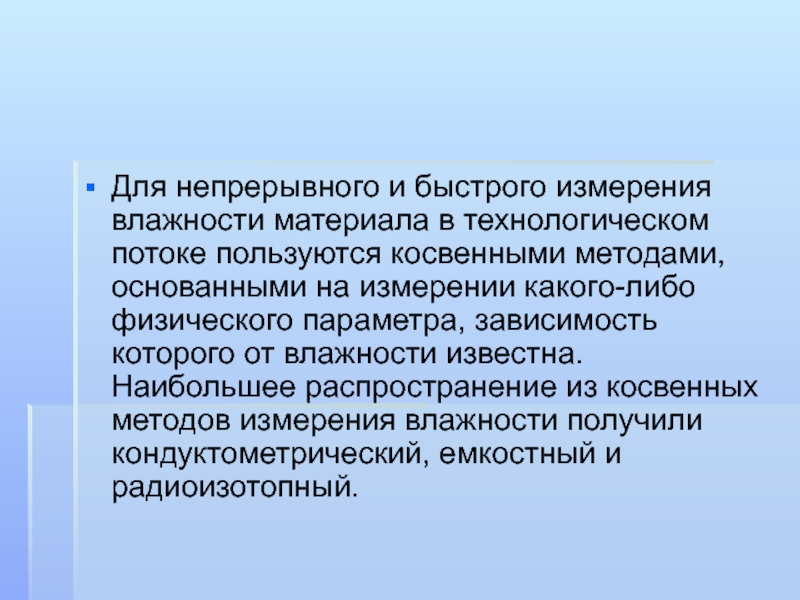

косвенными методами, основанными на измерении какого-либо физического параметра, зависимость которого от влажности известна. Наибольшее распространение из косвенных методов измерения влажности получили кондуктометрический, емкостный и радиоизотопный.

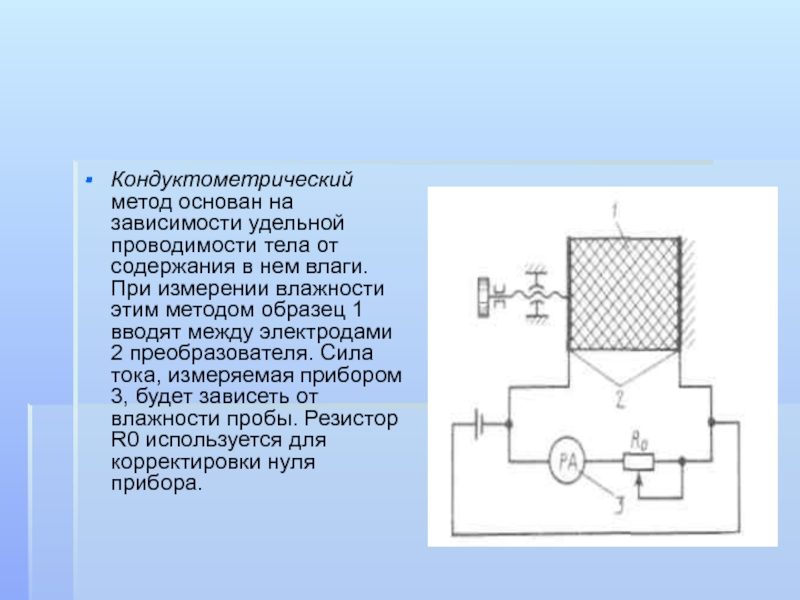

нем влаги. При измерении влажности этим методом образец 1 вводят между электродами 2 преобразователя. Сила тока, измеряемая прибором 3, будет зависеть от влажности пробы. Резистор R0 используется для корректировки нуля прибора.

проницаемости твердых и сыпучих тел в сухом состоянии. В качестве измерительного преобразователя (датчика) обычно применяют конденсатор, заполненный исследуемым веществом.

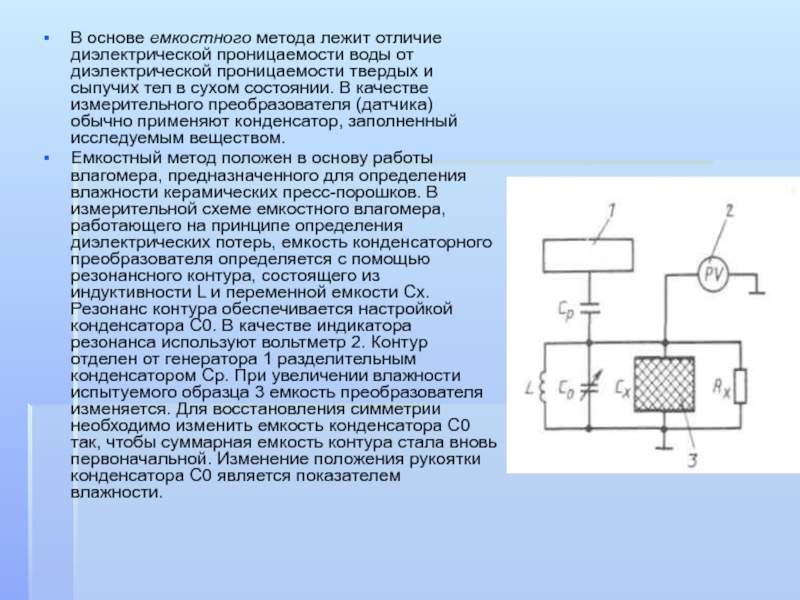

Емкостный метод положен в основу работы влагомера, предназначенного для определения влажности керамических пресс-порошков. В измерительной схеме емкостного влагомера, работающего на принципе определения диэлектрических потерь, емкость конденсаторного преобразователя определяется с помощью резонансного контура, состоящего из индуктивности L и переменной емкости Сх. Резонанс контура обеспечивается настройкой конденсатора С0. В качестве индикатора резонанса используют вольтметр 2. Контур отделен от генератора 1 разделительным конденсатором Ср. При увеличении влажности испытуемого образца 3 емкость преобразователя изменяется. Для восстановления симметрии необходимо изменить емкость конденсатора С0 так, чтобы суммарная емкость контура стала вновь первоначальной. Изменение положения рукоятки конденсатора С0 является показателем влажности.

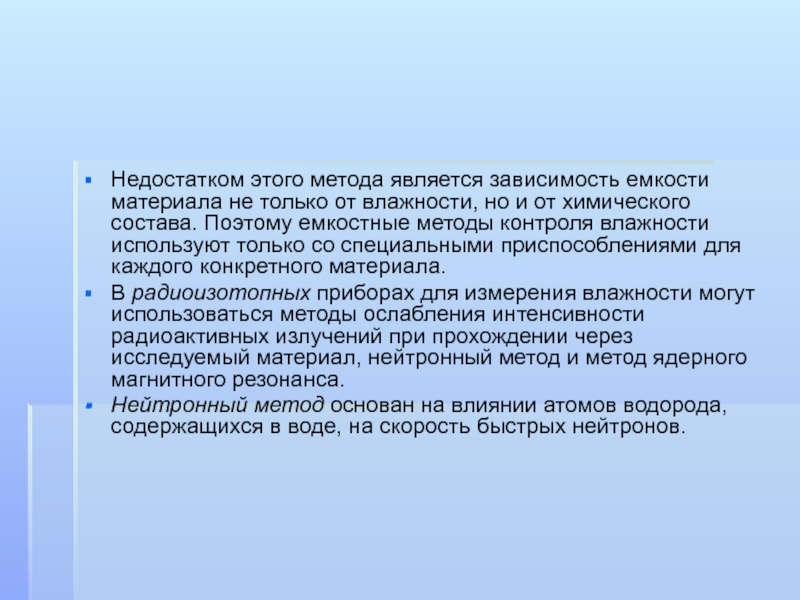

но и от химического состава. Поэтому емкостные методы контроля влажности используют только со специальными приспособлениями для каждого конкретного материала.
В радиоизотопных приборах для измерения влажности могут ис­пользоваться методы ослабления интенсивности радиоактивных излучений при прохождении через исследуемый материал, нейтронный метод и метод ядерного магнитного резонанса.
Нейтронный метод основан на влиянии атомов водорода, содержащихся в воде, на скорость быстрых нейтронов.

газообразном, твердом и жидком состоянии.

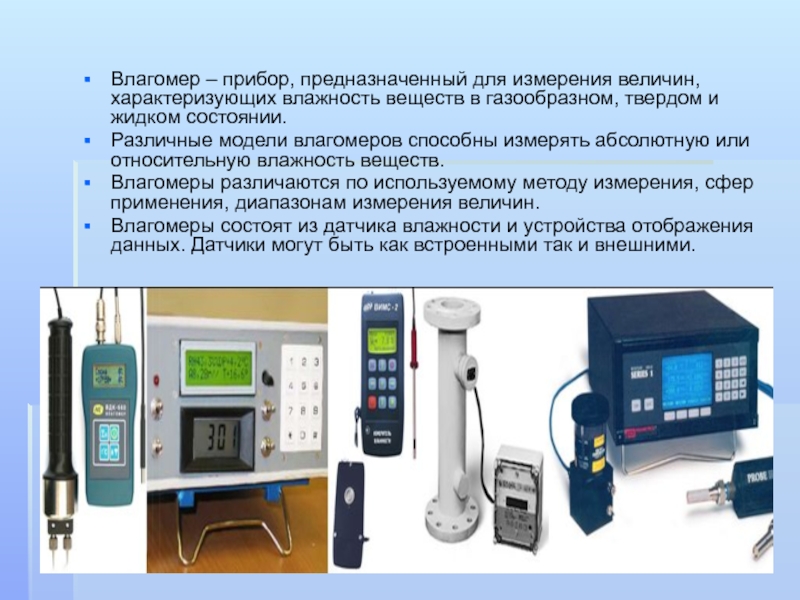

Различные модели влагомеров способны измерять абсолютную или относительную влажность веществ.
Влагомеры различаются по используемому методу измерения, сфер применения, диапазонам измерения величин.
Влагомеры состоят из датчика влажности и устройства отображения данных. Датчики могут быть как встроенными так и внешними.

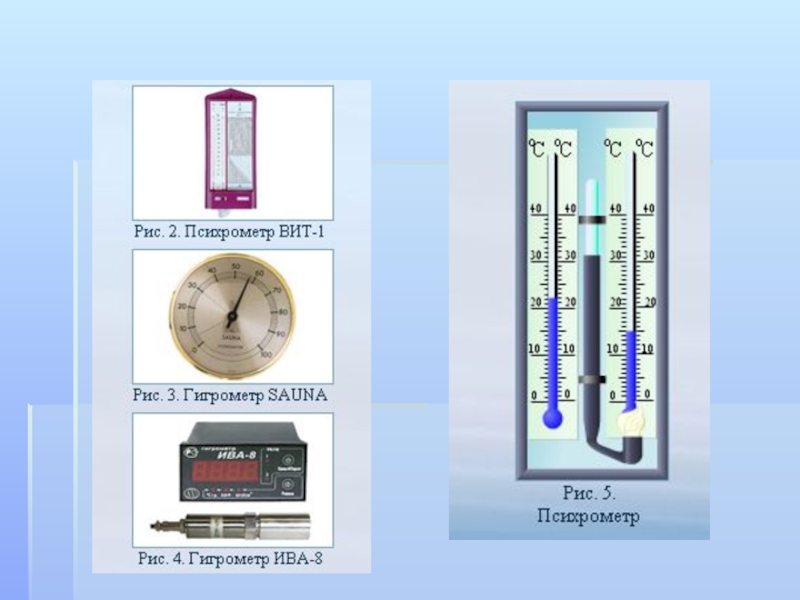

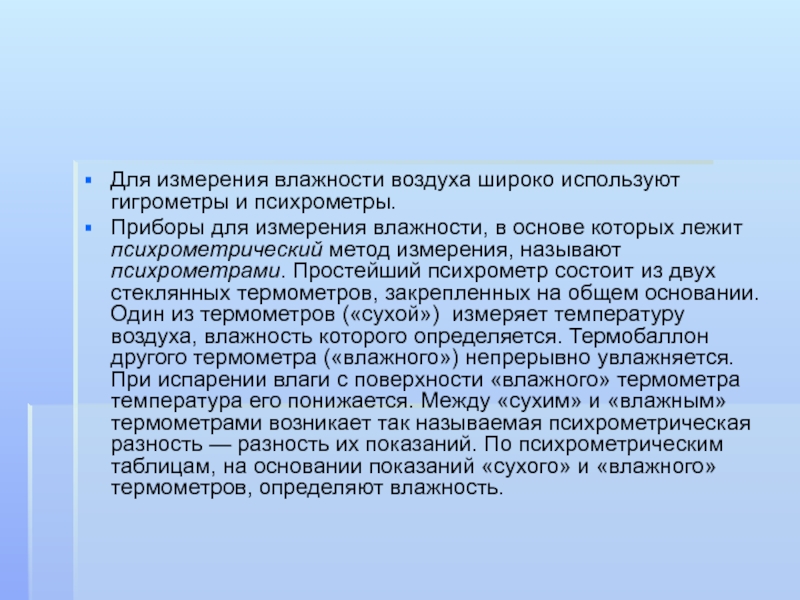

измерения влажности, в основе которых лежит психрометрический метод измерения, называют психрометрами. Простейший психрометр состоит из двух стеклянных термометров, закрепленных на общем основании. Один из термометров («сухой») измеряет температуру воздуха, влажность которого определяется. Термобаллон другого термометра («влажного») непрерывно увлажняется. При испарении влаги с поверхности «влажного» термометра температура его понижается. Между «сухим» и «влажным» термометрами возникает так называемая психрометрическая разность — разность их показаний. По психрометрическим таблицам, на основании показаний «сухого» и «влажного» термометров, определяют влажность.

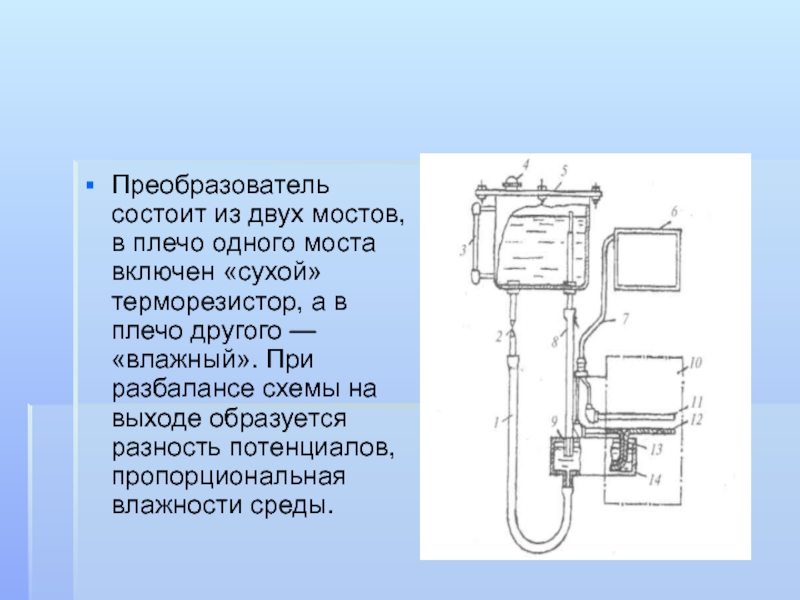

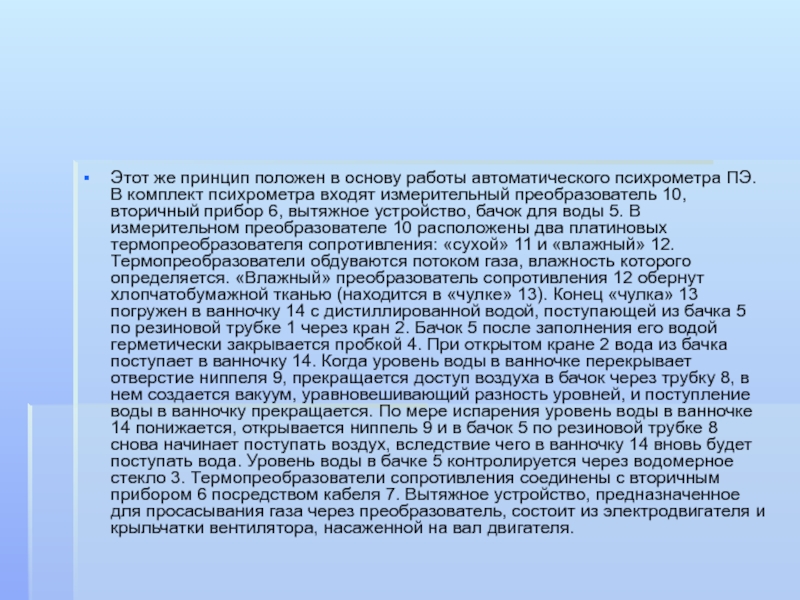

комплект психрометра входят измерительный преобразователь 10, вторичный прибор 6, вытяжное устройство, бачок для воды 5. В измерительном преобразователе 10 расположены два платиновых термопреобразователя сопротивления: «сухой» 11 и «влажный» 12. Термопреобразователи обдуваются потоком газа, влажность которого определяется. «Влажный» преобразователь сопротивления 12 обернут хлопчатобумажной тканью (находится в «чулке» 13). Конец «чулка» 13 погружен в ванночку 14 с дистиллированной водой, поступающей из бачка 5 по резиновой трубке 1 через кран 2. Бачок 5 после заполнения его водой герметически закрывается пробкой 4. При открытом кране 2 вода из бачка поступает в ванночку 14. Когда уровень воды в ванночке перекрывает отверстие ниппеля 9, прекращается доступ воздуха в бачок через трубку 8, в нем создается вакуум, уравновешивающий разность уровней, и поступление воды в ванночку прекращается. По мере испарения уровень воды в ванночке 14 понижается, открывается ниппель 9 и в бачок 5 по резиновой трубке 8 снова начинает поступать воздух, вследствие чего в ванночку 14 вновь будет поступать вода. Уровень воды в бачке 5 контролируется через водомерное стекло 3. Термопреобразователи сопротивления соединены с вторичным прибором 6 посредством кабеля 7. Вытяжное устройство, предназначенное для просасывания газа через преобразователь, состоит из электродвигателя и крыльчатки вентилятора, насаженной на вал двигателя.

терморезистор, а в плечо другого — «влажный». При разбалансе схемы на выходе образуется разность потенциалов, пропорциональная влажности среды.

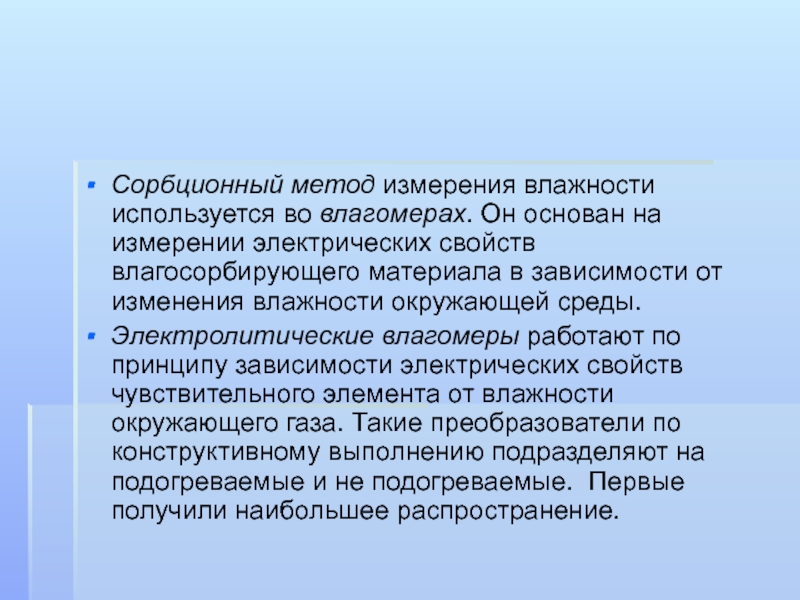

электрических свойств влагосорбирующего материала в зависимости от изменения влажности окружающей среды.
Электролитические влагомеры работают по принципу зависимости электрических свойств чувствительного элемента от влажности окружающего газа. Такие преобразователи по конструктивному выполнению подразделяют на подогреваемые и не подогреваемые. Первые получили наибольшее распространение.

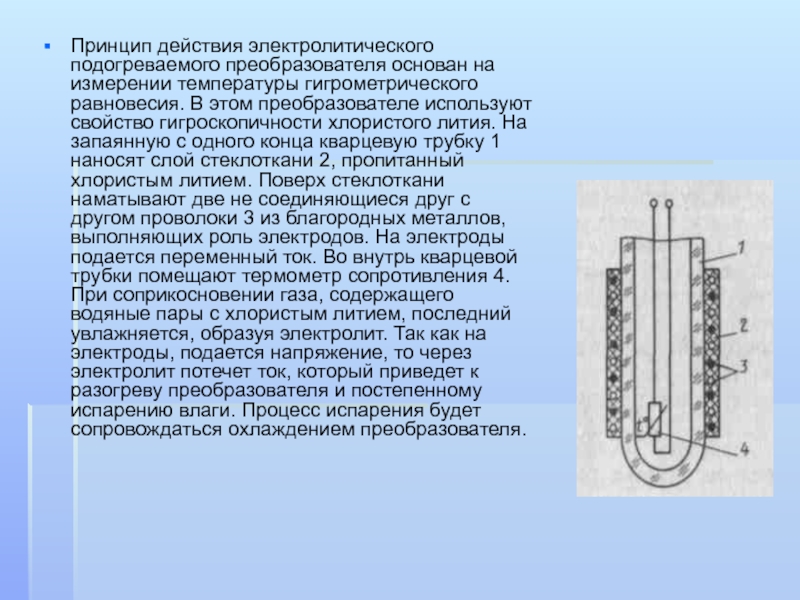

В этом преобразователе используют свойство гигроскопичности хлористого лития. На запаянную с одного конца кварцевую трубку 1 наносят слой стеклоткани 2, пропитанный хлористым литием. Поверх стеклоткани наматывают две не соединяющиеся друг с другом проволоки 3 из благородных металлов, выполняющих роль электродов. На электроды подается переменный ток. Во внутрь кварцевой трубки помещают термометр сопротивления 4. При соприкосновении газа, содержащего водяные пары с хлористым литием, последний увлажняется, образуя электролит. Так как на электроды, подается напряжение, то через электролит потечет ток, который приведет к разогреву преобразователя и постепенному испарению влаги. Процесс испарения будет сопровождаться охлаждением преобразователя.
