Презентация, доклад на тему История развития сварки

Сергеевна
мастер производственного обучения
II категории

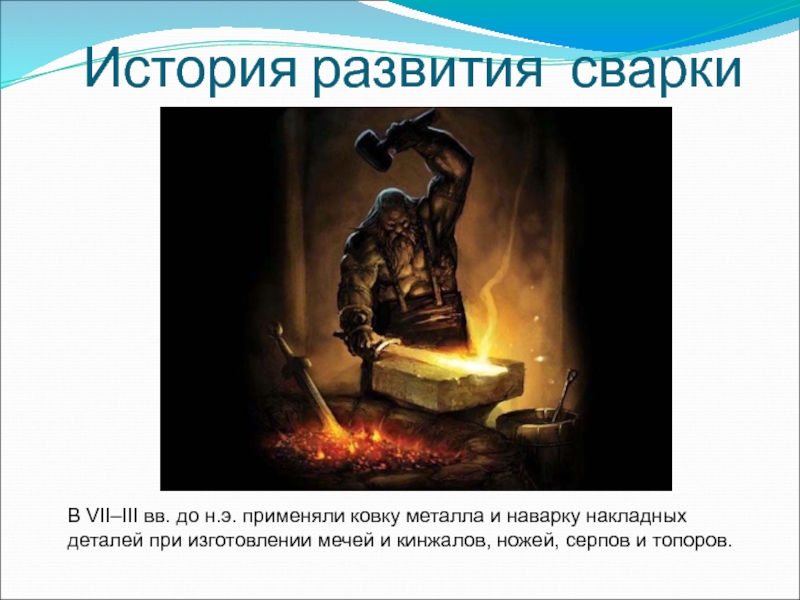

наварку накладных деталей при изготовлении мечей и кинжалов, ножей, серпов и топоров.

с помощью пайки.

Золотая бляха с изображением борьбы фантастического хищника с лошадью.
Из сибирских курганов, коллекция Кунсткамеры.

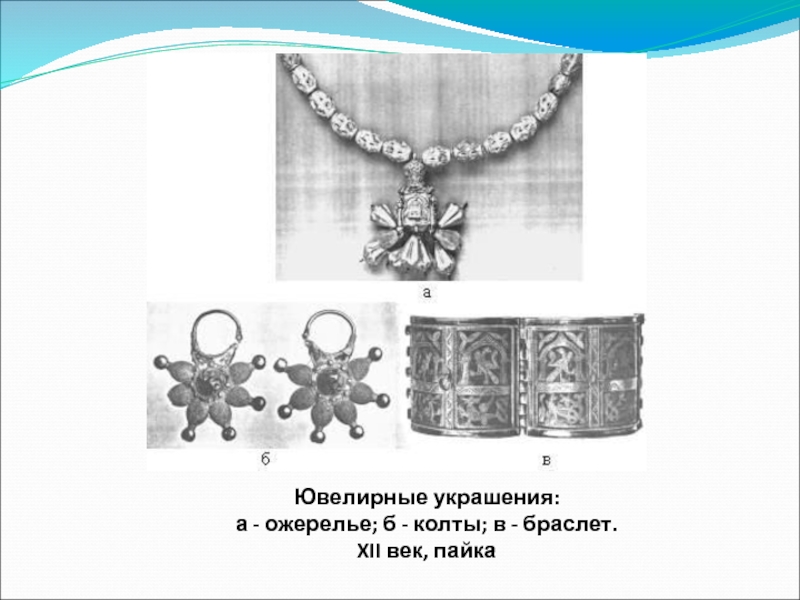

XII век, пайка

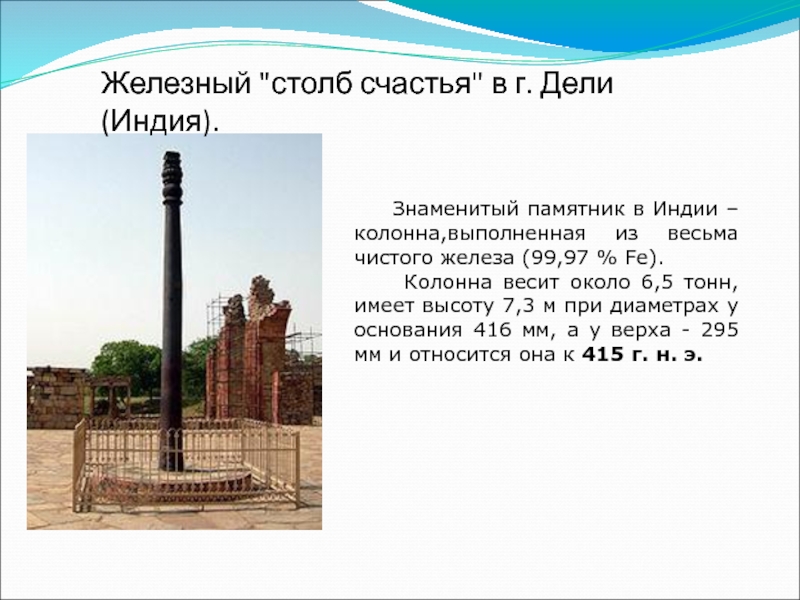

памятник в Индии – колонна,выполненная из весьма чистого железа (99,97 % Fe).
Колонна весит около 6,5 тонн, имеет высоту 7,3 м при диаметрах у основания 416 мм, а у верха - 295 мм и относится она к 415 г. н. э.

мире русский учёный, профессор физики Санкт-Петербургской медико-хирургической академии В. В. Петров (1761 – 1834 гг.) открыл электрическую дугу и описал явления, происходящие в ней, а также указал на возможность её практического применения.

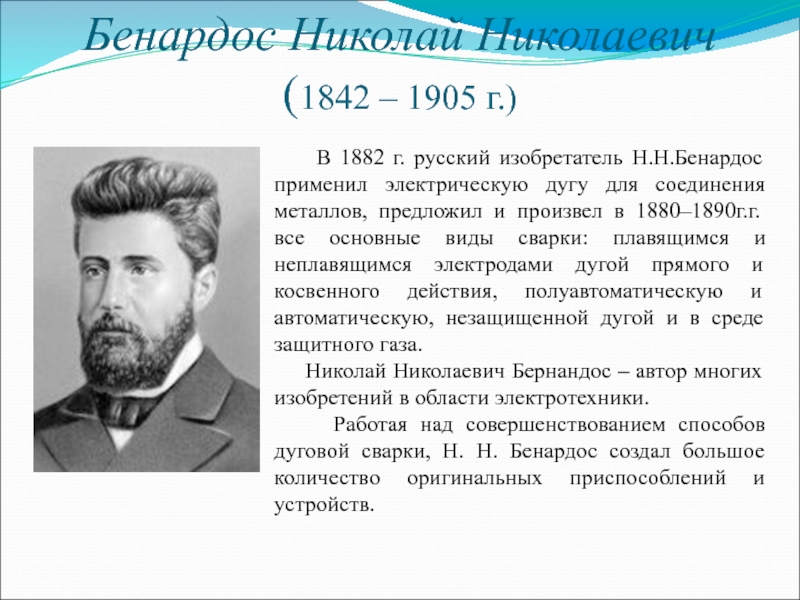

г. русский изобретатель Н.Н.Бенардос применил электрическую дугу для соединения металлов, предложил и произвел в 1880–1890г.г. все основные виды сварки: плавящимся и неплавящимся электродами дугой прямого и косвенного действия, полуавтоматическую и автоматическую, незащищенной дугой и в среде защитного газа.
Николай Николаевич Бернандос – автор многих изобретений в области электротехники.

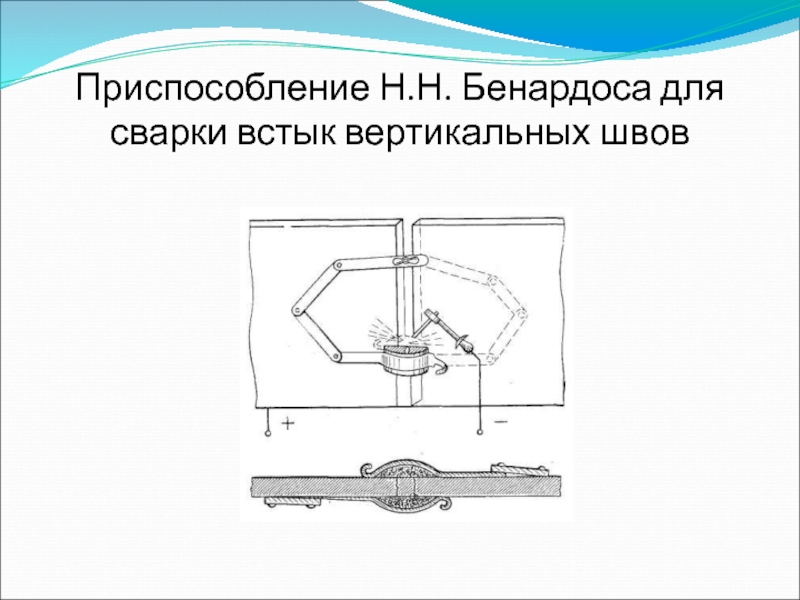

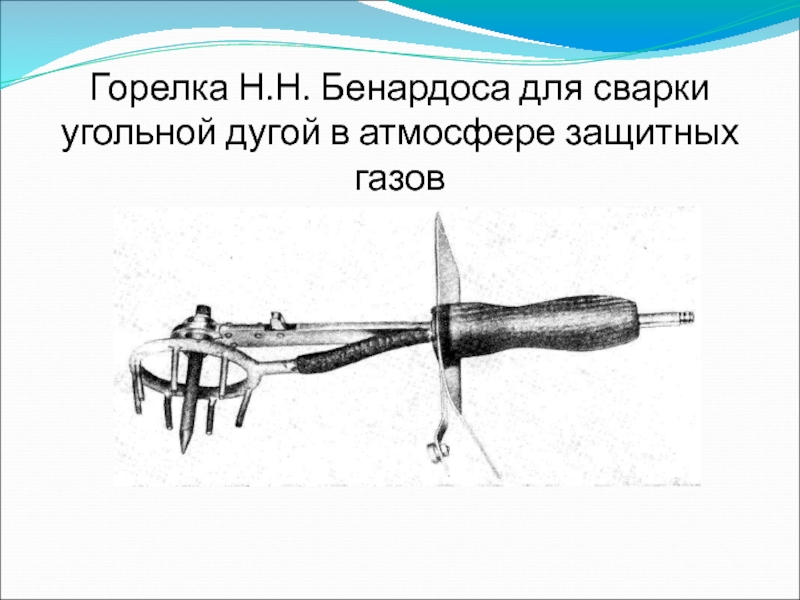

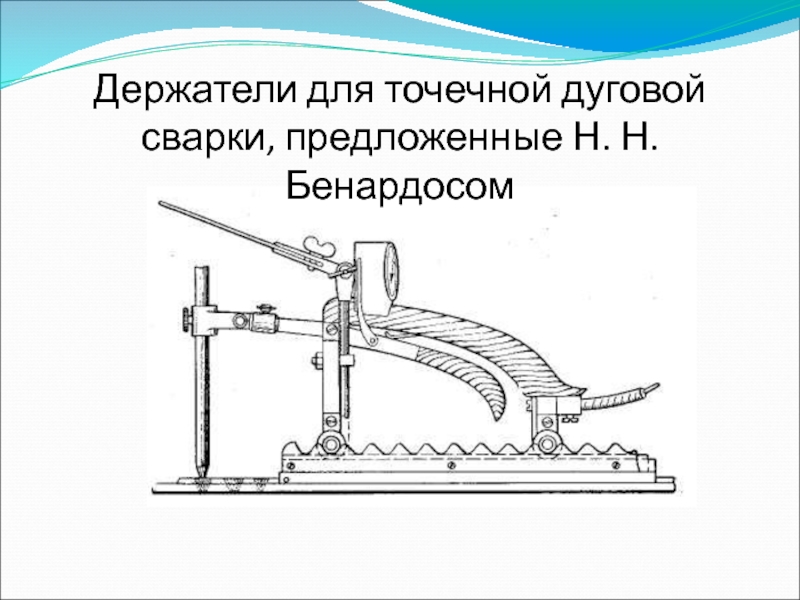

Работая над совершенствованием способов дуговой сварки, Н. Н. Бенардос создал большое количество оригинальных приспособлений и устройств.

изобретатель дуговой электро-сварки, крупнейший изобретатель, который много сделал для развития дуговой сварки. Он изготовил и опробовал первый в мире сварочный полуавтомат ("электро-плавильник"). Большое внимание Н.Г. Славянов уделял механизации и автоматизации дуговой сварки.

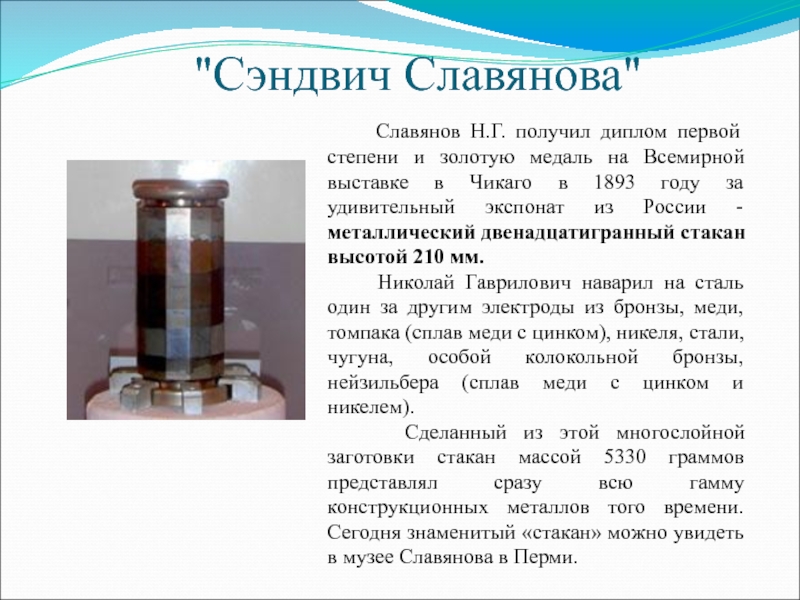

медаль на Всемирной выставке в Чикаго в 1893 году за удивительный экспонат из России - металлический двенадцатигранный стакан высотой 210 мм.
Николай Гаврилович наварил на сталь один за другим электроды из бронзы, меди, томпака (сплав меди с цинком), никеля, стали, чугуна, особой колокольной бронзы, нейзильбера (сплав меди с цинком и никелем).
Сделанный из этой многослойной заготовки стакан массой 5330 граммов представлял сразу всю гамму конструкционных металлов того времени. Сегодня знаменитый «стакан» можно увидеть в музее Славянова в Перми.

"Сэндвич Славянова"

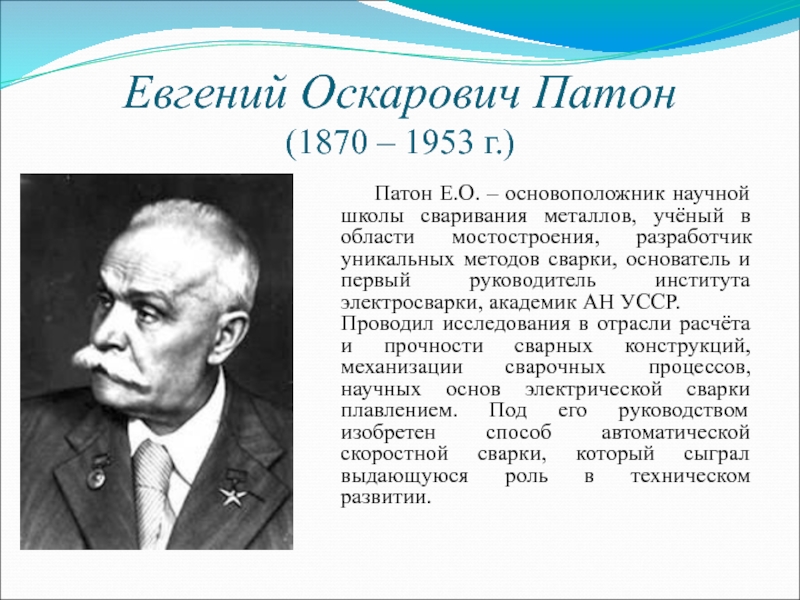

основоположник научной школы сваривания металлов, учёный в области мостостроения, разработчик уникальных методов сварки, основатель и первый руководитель института электросварки, академик АН УССР.
Проводил исследования в отрасли расчёта и прочности сварных конструкций, механизации сварочных процессов, научных основ электрической сварки плавлением. Под его руководством изобретен способ автоматической скоростной сварки, который сыграл выдающуюся роль в техническом развитии.

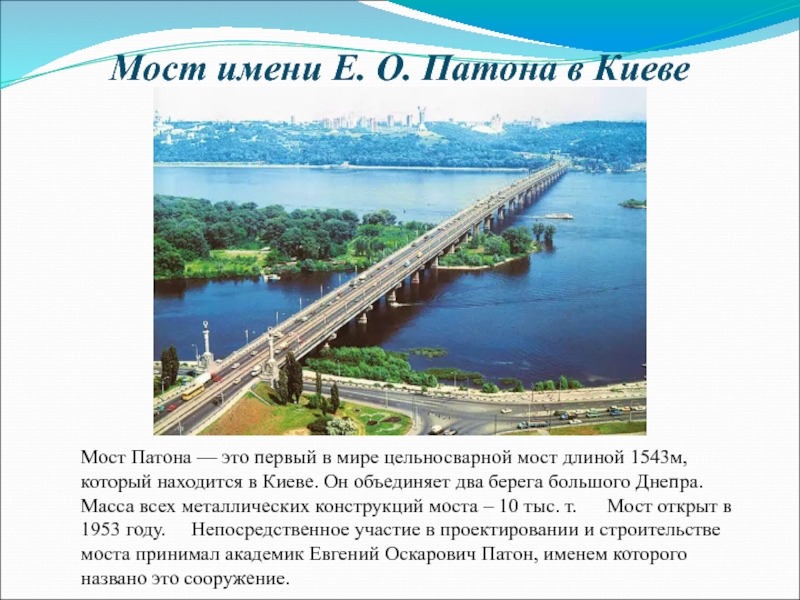

который находится в Киеве. Он объединяет два берега большого Днепра. Масса всех металлических конструкций моста – 10 тыс. т. Мост открыт в 1953 году. Непосредственное участие в проектировании и строительстве моста принимал академик Евгений Оскарович Патон, именем которого названо это сооружение.

Мост имени Е. О. Патона в Киеве

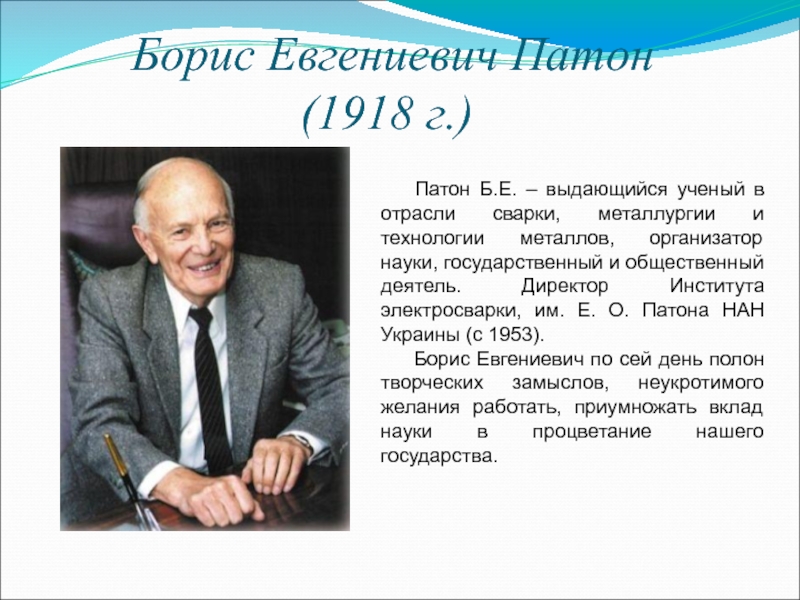

в отрасли сварки, металлургии и технологии металлов, организатор науки, государственный и общественный деятель. Директор Института электросварки, им. Е. О. Патона НАН Украины (с 1953).
Борис Евгениевич по сей день полон творческих замыслов, неукротимого желания работать, приумножать вклад науки в процветание нашего государства.

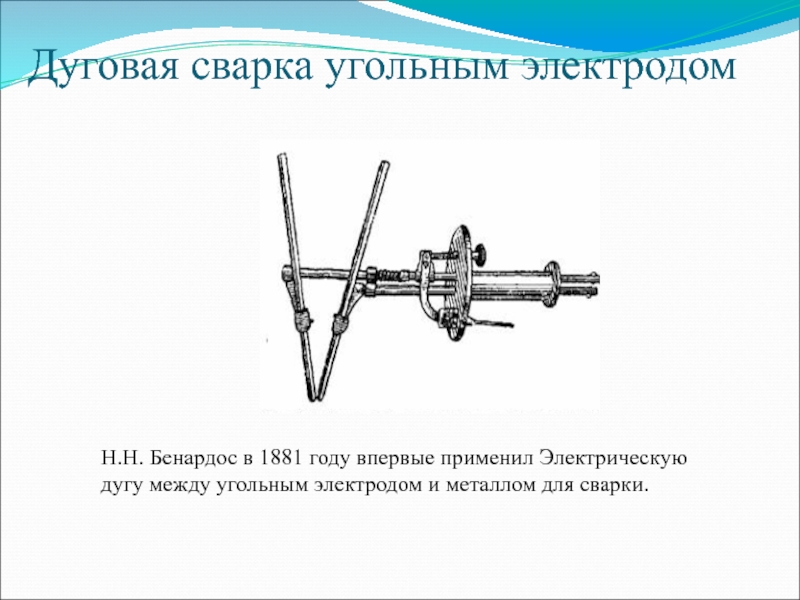

электродом и металлом для сварки.

Дуговая сварка угольным электродом

разработал способ сварки плавящимся металлическим электродом.

подачи электродного прутка в зону сварки. Первая демонстрация состоялась в 1882 году.

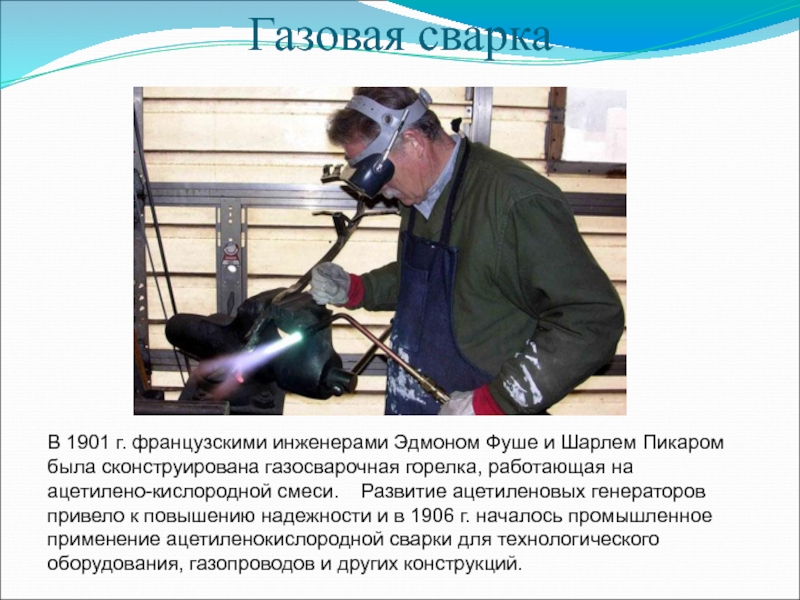

Пикаром была сконструирована газосварочная горелка, работающая на ацетилено-кислородной смеси. Развитие ацетиленовых генераторов привело к повышению надежности и в 1906 г. началось промышленное применение ацетиленокислородной сварки для технологического оборудования, газопроводов и других конструкций.

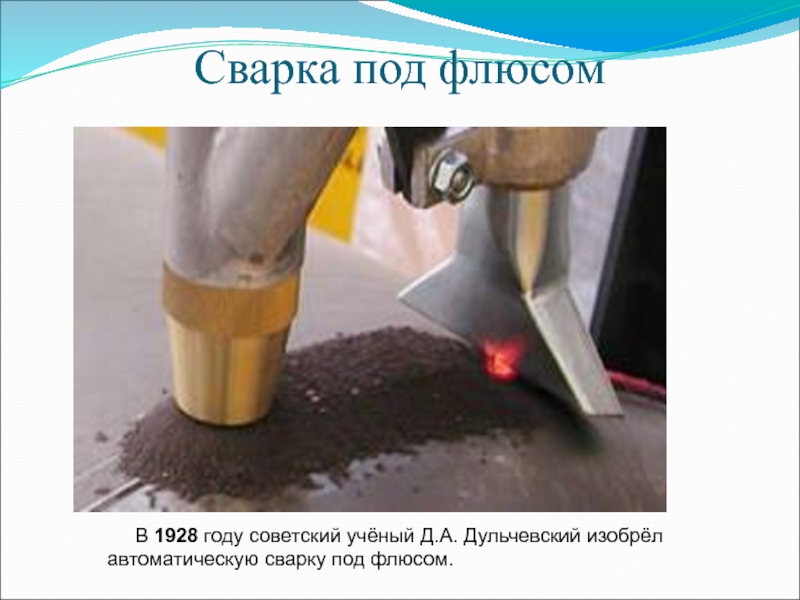

Дульчевский изобрёл автоматическую сварку под флюсом.

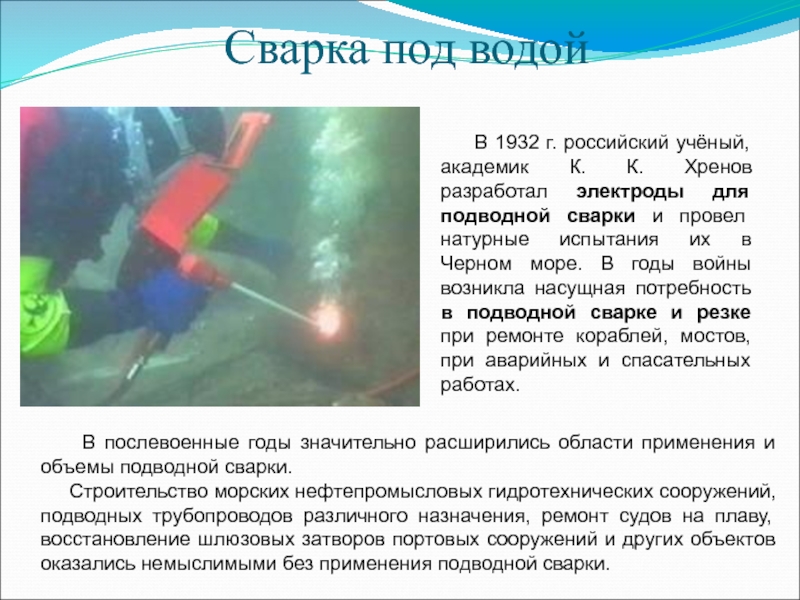

К. К. Хренов разработал электроды для подводной сварки и провел натурные испытания их в Черном море. В годы войны возникла насущная потребность в подводной сварке и резке при ремонте кораблей, мостов, при аварийных и спасательных работах.

В послевоенные годы значительно расширились области применения и объемы подводной сварки.
Строительство морских нефтепромысловых гидротехнических сооружений, подводных трубопроводов различного назначения, ремонт судов на плаву, восстановление шлюзовых затворов портовых сооружений и других объектов оказались немыслимыми без применения подводной сварки.

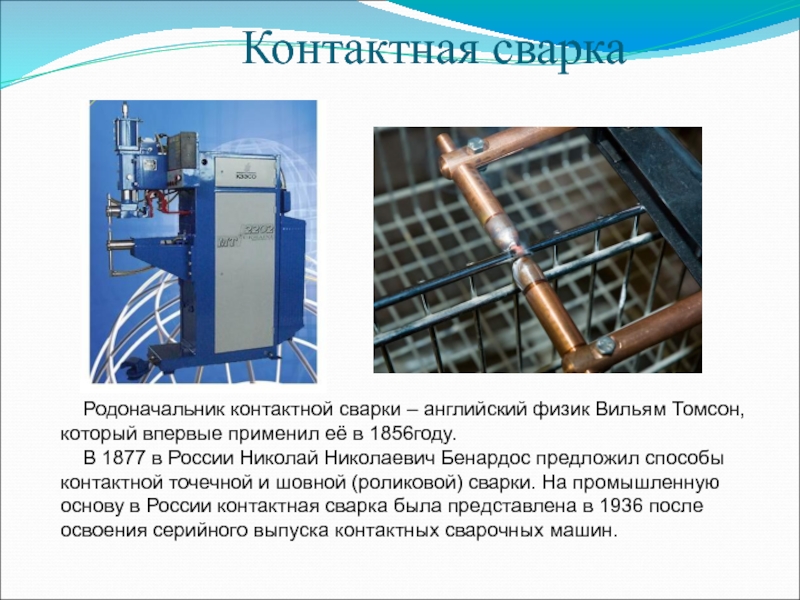

впервые применил её в 1856году.

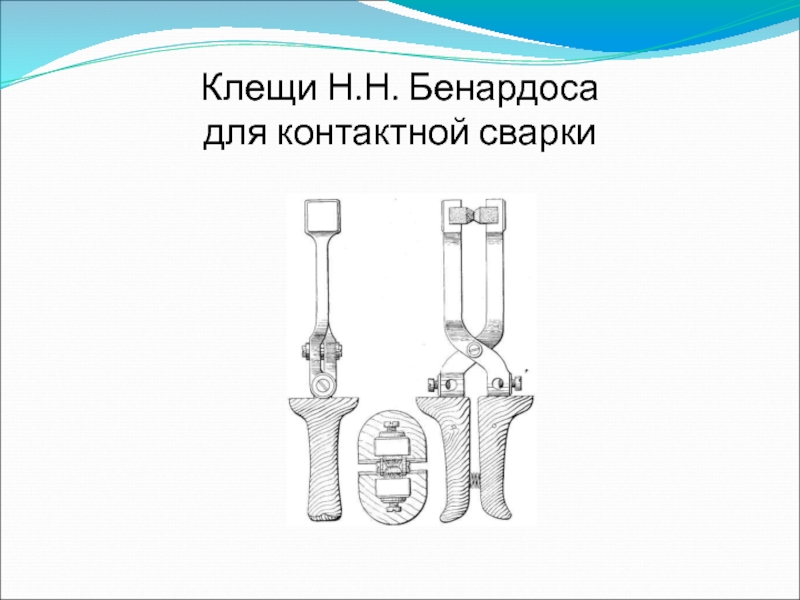

В 1877 в России Николай Николаевич Бенардос предложил способы контактной точечной и шовной (роликовой) сварки. На промышленную основу в России контактная сварка была представлена в 1936 после освоения серийного выпуска контактных сварочных машин.

Контактная сварка

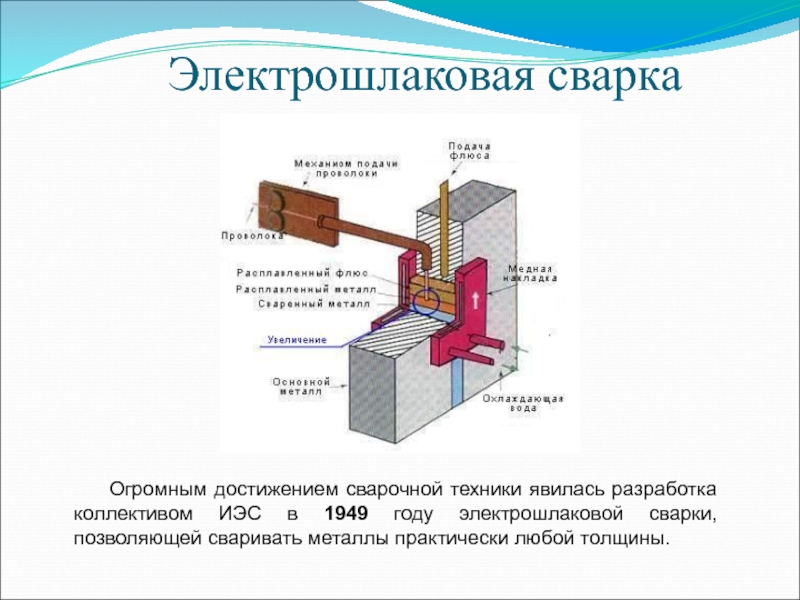

в 1949 году электрошлаковой сварки, позволяющей сваривать металлы практически любой толщины.

Электрошлаковая сварка

США, почти одновременно, появляется новый вид дуговой сварки — в среде инертных газов.

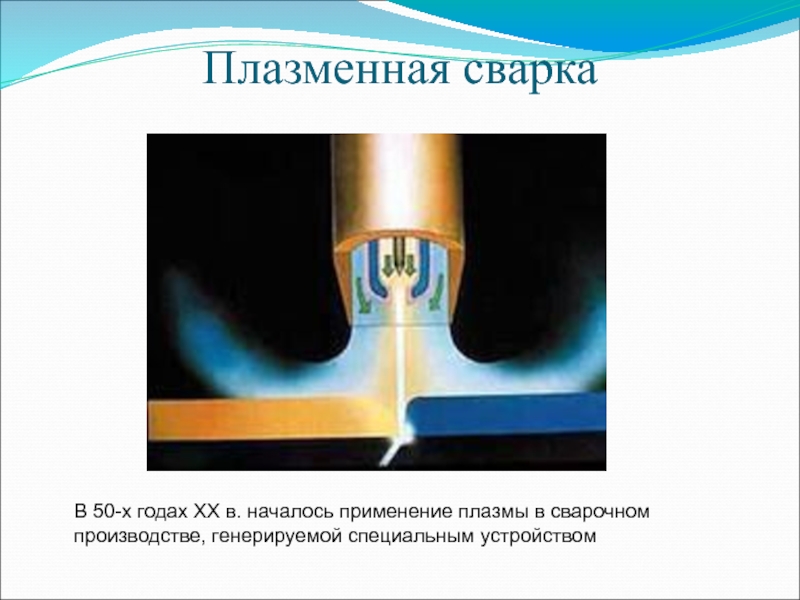

сварочном производстве, генерируемой специальным устройством

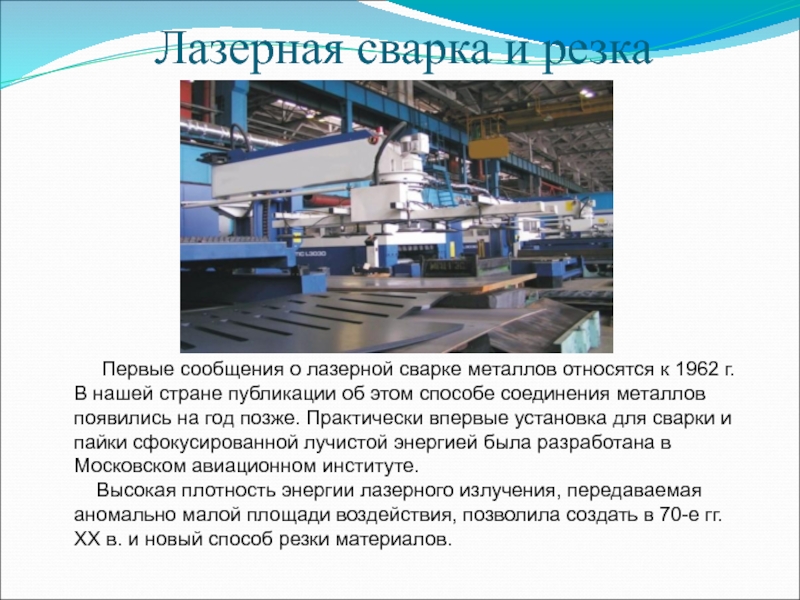

1962 г. В нашей стране публикации об этом способе соединения металлов появились на год позже. Практически впервые установка для сварки и пайки сфокусированной лучистой энергией была разработана в Московском авиационном институте.
Высокая плотность энергии лазерного излучения, передаваемая аномально малой площади воздействия, позволила создать в 70-е гг. ХХ в. и новый способ резки материалов.

Лазерная сварка и резка

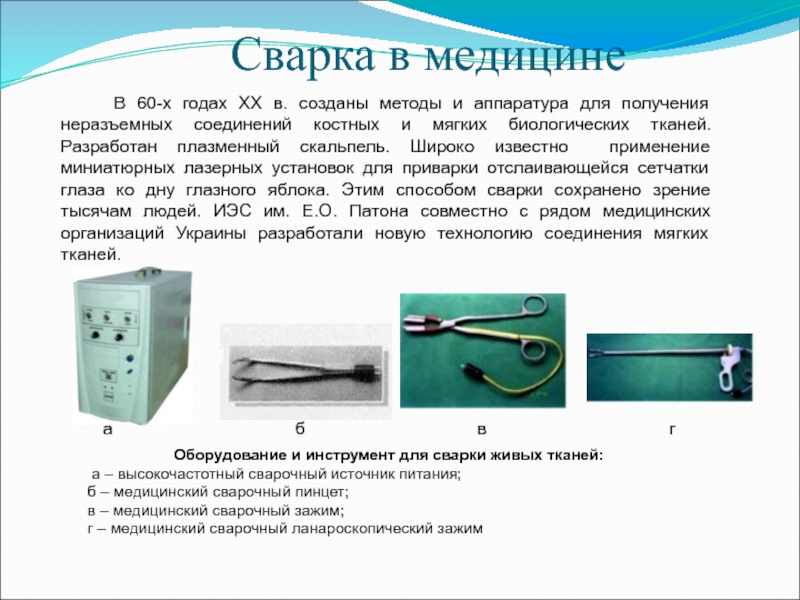

сварочный источник питания;
б – медицинский сварочный пинцет;
в – медицинский сварочный зажим;
г – медицинский сварочный ланароскопический зажим

Сварка в медицине

а б в г

В 60-х годах ХХ в. созданы методы и аппаратура для получения неразъемных соединений костных и мягких биологических тканей. Разработан плазменный скальпель. Широко известно применение миниатюрных лазерных установок для приварки отслаивающейся сетчатки глаза ко дну глазного яблока. Этим способом сварки сохранено зрение тысячам людей. ИЭС им. Е.О. Патона совместно с рядом медицинских организаций Украины разработали новую технологию соединения мягких тканей.

технологий, тридцать лет назад впервые в истории именно советские космонавты провели электросварку в открытом космосе

Сварка в космосе
(1984г)

космоса началась в 50-х годах по инициативе С. П. Королева, так как возникла необходимость проводить ремонт и техническое обслуживание космического корабля непосредственно в космосе.

Королёв Сергей Павлович

резки материалов;
- высокая надежность;
- возможность автоматизации;
- работоспособность в вакууме и невесомости.

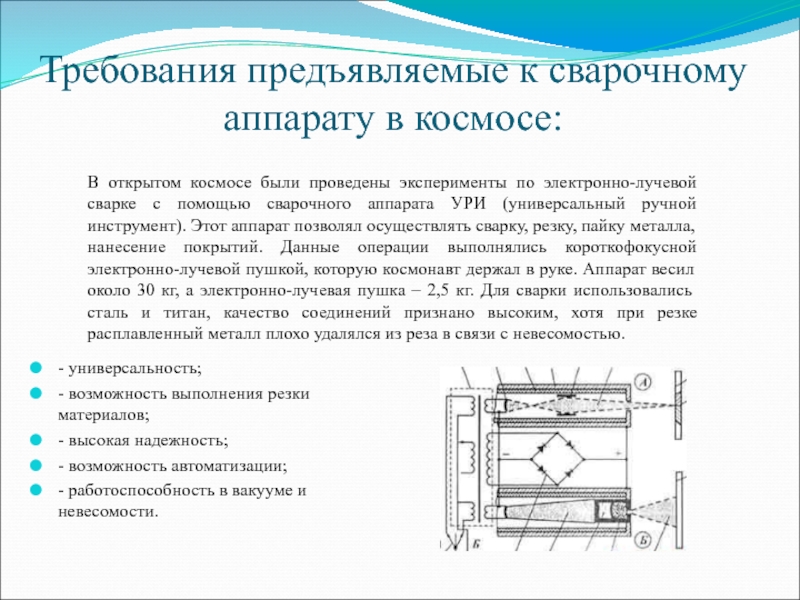

В открытом космосе были проведены эксперименты по электронно-лучевой сварке с помощью сварочного аппарата УРИ (универсальный ручной инструмент). Этот аппарат позволял осуществлять сварку, резку, пайку металла, нанесение покрытий. Данные операции выполнялись короткофокусной электронно-лучевой пушкой, которую космонавт держал в руке. Аппарат весил около 30 кг, а электронно-лучевая пушка – 2,5 кг. Для сварки использовались сталь и титан, качество соединений признано высоким, хотя при резке расплавленный металл плохо удалялся из реза в связи с невесомостью.

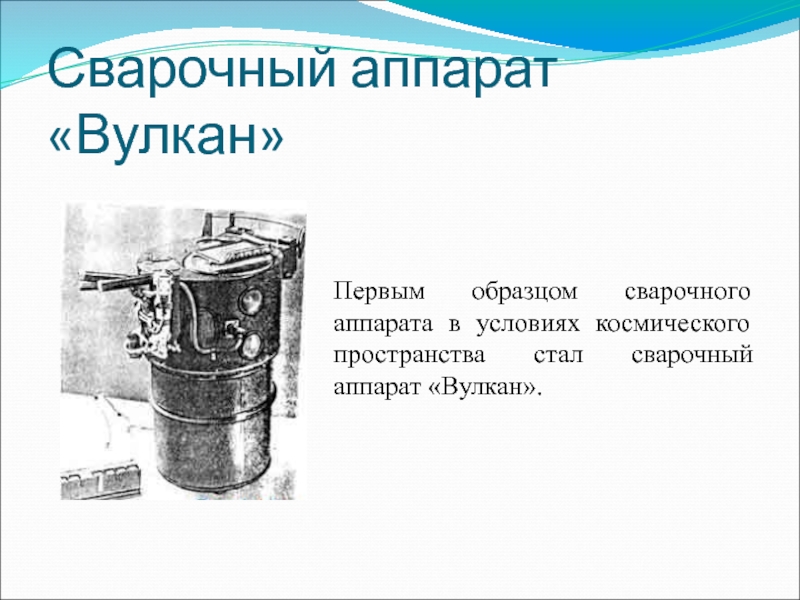

сварочный аппарат «Вулкан».

вышли в открытый космос и в течении 3 часов осуществляли первую космическую сварку.

Первые космонавты-сварщики в космосе
