- Содействовать формированию профессиональных навыков техника
- Сформировать основные понятия об источниках реактивной мощности
Компенсация реактивных мощностей в системе электроснабжения
- Главная
- Разное
- Образование
- Спорт
- Естествознание
- Природоведение
- Религиоведение
- Французский язык
- Черчение
- Английский язык
- Астрономия
- Алгебра
- Биология
- География
- Геометрия
- Детские презентации
- Информатика
- История
- Литература
- Математика
- Музыка
- МХК
- Немецкий язык
- ОБЖ
- Обществознание
- Окружающий мир
- Педагогика
- Русский язык
- Технология
- Физика
- Философия
- Химия
- Шаблоны, фоны, картинки для презентаций
- Экология
- Экономика
Презентация, доклад на тему Источники реактивной мощности
Содержание
- 1. Источники реактивной мощности
- 2. КУ – промышленныхпредприятийКомпенсация реактивноймощностиКомпенсация реактивныхпараметров передачиСДБСКПараллельного включенияСКБСКПоследовательного включения
- 3. ЗависитСинхронные двигатели – как источник реактивной мощностиСДПотребитель
- 4. Блоки статических конденсаторов – как источник реактивной

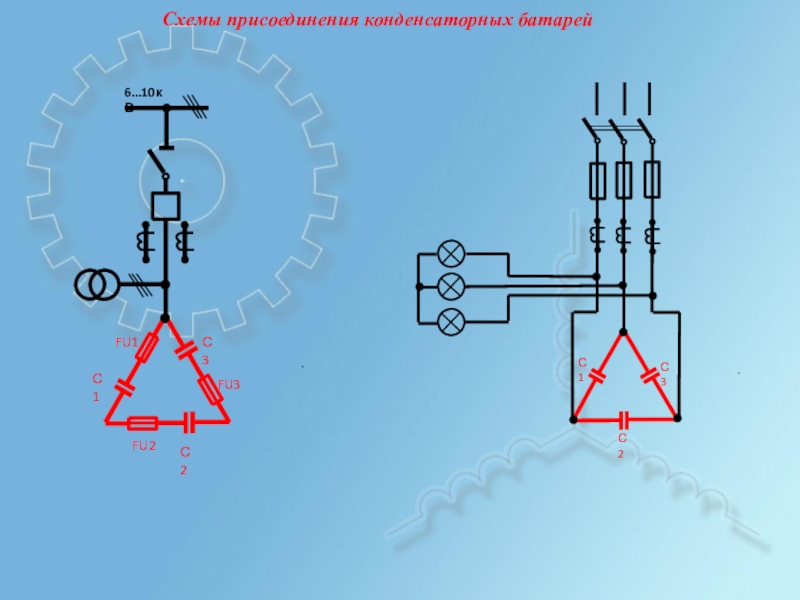

- 5. Схемы присоединения конденсаторных батарейС1С2С3С1С2С3FU3FU2FU16...10кВ
- 6. Достоинство :положительный регулирующий эффект, заключающийся в том,
- 7. ЗАДАНИЕ НА ДОМЕ.А. Конюхова «Электроснабжениеобъектов»Глава 13 «Компенсация реактивных мощностей в системе электроснабжения»§ 13.7 – стр.182
КУ – промышленныхпредприятийКомпенсация реактивноймощностиКомпенсация реактивныхпараметров передачиСДБСКПараллельного включенияСКБСКПоследовательного включения
Слайд 1«Источники реактивной мощности» (компенсирующие устройства)
Цели урока:
Обучающая:
Развивающая :
Воспитательная:
- Закрепить теоретические знания в
области электротехники и электрических машин

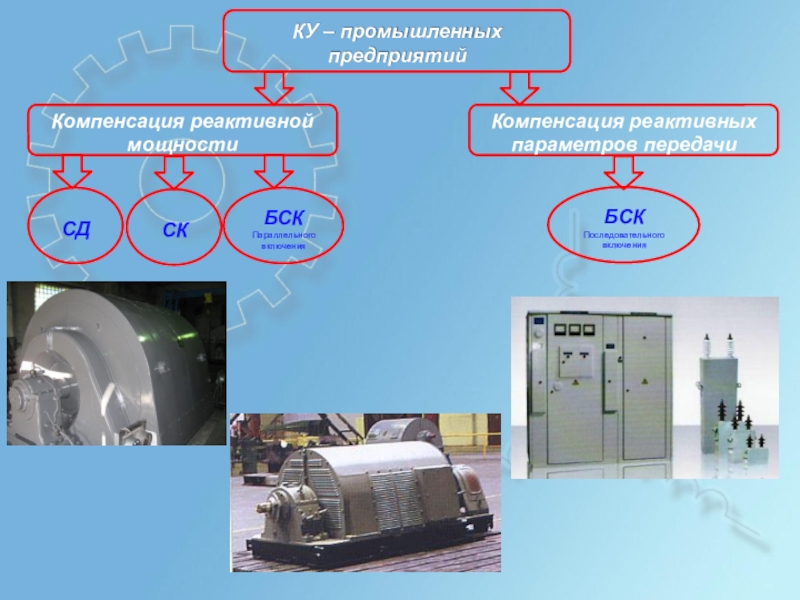

Слайд 2КУ – промышленных
предприятий
Компенсация реактивной
мощности
Компенсация реактивных
параметров передачи
СД
БСК
Параллельного включения
СК
БСК
Последовательного включения
Слайд 3Зависит
Синхронные двигатели – как источник реактивной мощности
СД
Потребитель Р
?�
?�
?
?
?
Перевозбуждение
Недовозбуждение
СД⇒Q
СД⇐Q
cos ? ≈ �
⇕
?ВОЗ ⟹⇕ �
Затраты на генерацию двигателем Q
Стоимостью связанных с этим, ∆� в самом двигателе
определяются
∆�
�
�ном
?ном�
?ном� ↓
�ном ↓
∆� ↑
СД 6 – 10 кВ
недогруженные по Р
ИМР!!!!!
Слайд 4Блоки статических конденсаторов – как источник реактивной мощности
Силовые конденсаторы - специальные
однофазные или трехфазные емкости, предназначенные для увеличения эффективности передачи электроэнергии путем поддержания напряжения в линии, увеличения ее пропускной способности, устранения перетоков реактивной энергии, поднятия cosφ путем выработки реактивной мощности
�ном = ? … ��� квар ?ном = �, �� … �� кВ
�ном = ? … ��� квар ?ном = �, �� … �� кВ
�к = ?�??к
?а?
?к = �
С1
С2
С3 С4
С1
С2 ?ном ↑↑↑
�ном ↑↑↑ С1
С2
ДОСТОИНСТВО:
простота эксплуатации;
простота монтажных работ;
малыми ∆� на выработку Q.
НЕДОСТАТКИ:
зависимость генерируемой Q от U;
недостаточную стойкость к ?КЗ и ? ↑↑↑;
чувствительность к искажениям формы кривой подводимого U;
невозможность плавного изменения �КУ.

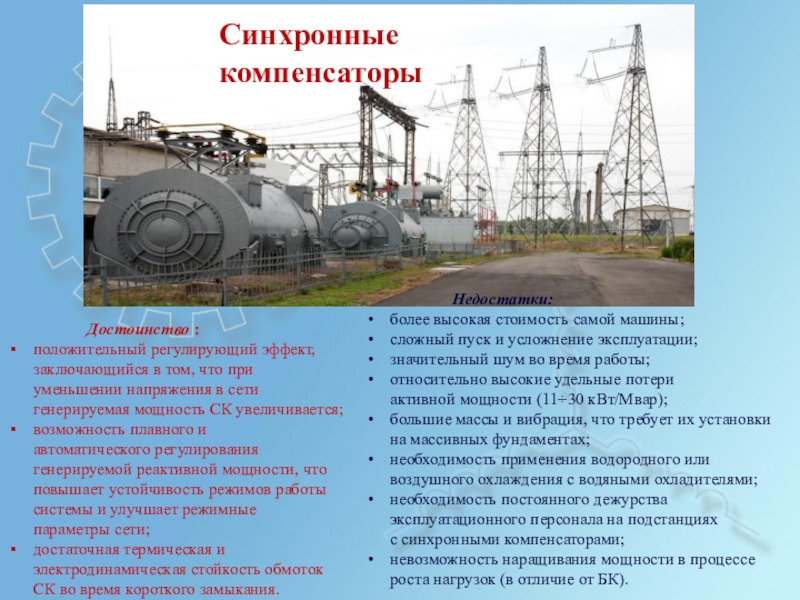

Слайд 6Достоинство :
положительный регулирующий эффект, заключающийся в том, что при уменьшении напряжения
в сети генерируемая мощность СК увеличивается;
возможность плавного и автоматического регулирования генерируемой реактивной мощности, что повышает устойчивость режимов работы системы и улучшает режимные параметры сети;
достаточная термическая и электродинамическая стойкость обмоток СК во время короткого замыкания.
возможность плавного и автоматического регулирования генерируемой реактивной мощности, что повышает устойчивость режимов работы системы и улучшает режимные параметры сети;
достаточная термическая и электродинамическая стойкость обмоток СК во время короткого замыкания.
Недостатки:
более высокая стоимость самой машины;
сложный пуск и усложнение эксплуатации;
значительный шум во время работы;
относительно высокие удельные потери активной мощности (11÷30 кВт/Мвар);
большие массы и вибрация, что требует их установки на массивных фундаментах;
необходимость применения водородного или
воздушного охлаждения с водяными охладителями;
необходимость постоянного дежурства эксплуатационного персонала на подстанциях с синхронными компенсаторами;
невозможность наращивания мощности в процессе роста нагрузок (в отличие от БК).
Синхронные компенсаторы
Слайд 7ЗАДАНИЕ НА ДОМ
Е.А. Конюхова «Электроснабжение
объектов»
Глава 13 «Компенсация реактивных мощностей в системе
электроснабжения»
§ 13.7 – стр.182
§ 13.7 – стр.182
