Слайд 1История развития гравитационной разведки
Выполнил студент гр. ПГ-1-15
Ахметов Дамир

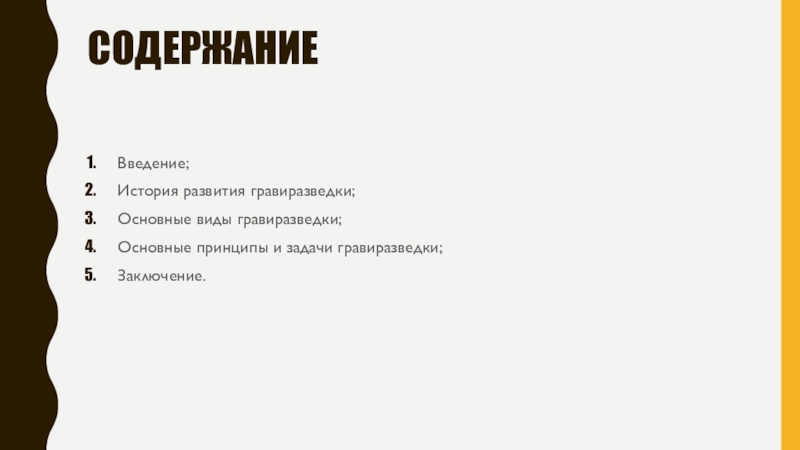

Слайд 2Содержание
Введение;
История развития гравиразведки;
Основные виды гравиразведки;
Основные принципы и задачи гравиразведки;
Заключение.

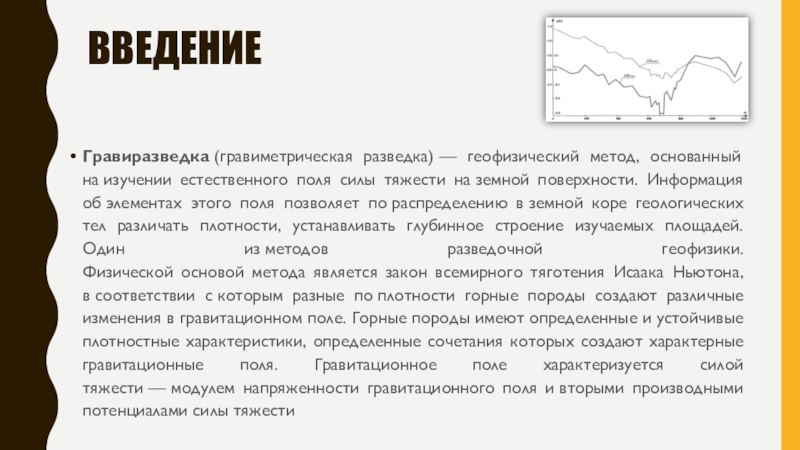

Слайд 3Введение
Гравиразведка (гравиметрическая разведка) — геофизический метод, основанный на изучении естественного поля силы тяжести на земной
поверхности. Информация об элементах этого поля позволяет по распределению в земной коре геологических тел различать плотности, устанавливать глубинное строение изучаемых площадей. Один из методов разведочной геофизики.
Физической основой метода является закон всемирного тяготения Исаака Ньютона, в соответствии с которым разные по плотности горные породы создают различные изменения в гравитационном поле. Горные породы имеют определенные и устойчивые плотностные характеристики, определенные сочетания которых создают характерные гравитационные поля. Гравитационное поле характеризуется силой тяжести — модулем напряженности гравитационного поля и вторыми производными потенциалами силы тяжести

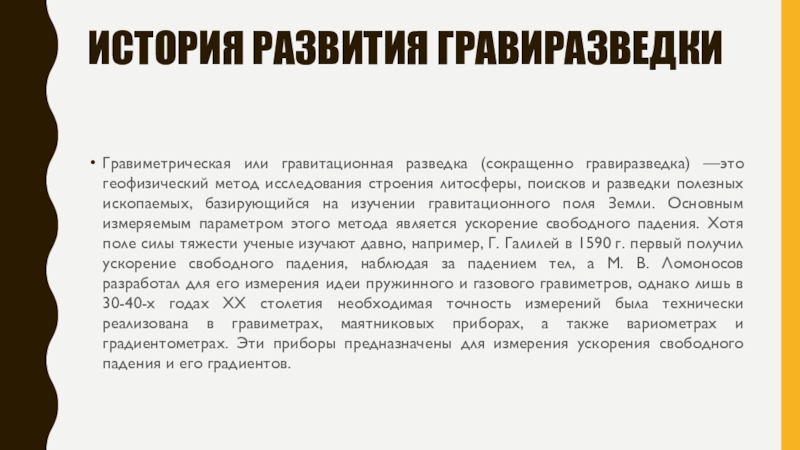

Слайд 5История развития гравиразведки
Гравиметрическая или гравитационная разведка (сокращенно гравиразведка) —это геофизический метод
исследования строения литосферы, поисков и разведки полезных ископаемых, базирующийся на изучении гравитационного поля Земли. Основным измеряемым параметром этого метода является ускорение свободного падения. Хотя поле силы тяжести ученые изучают давно, например, Г. Галилей в 1590 г. первый получил ускорение свободного падения, наблюдая за падением тел, а М. В. Ломоносов разработал для его измерения идеи пружинного и газового гравиметров, однако лишь в 30-40-х годах XX столетия необходимая точность измерений была технически реализована в гравиметрах, маятниковых приборах, а также вариометрах и градиентометрах. Эти приборы предназначены для измерения ускорения свободного падения и его градиентов.
Слайд 7Основные виды гравиразведки
Под методикой гравиразведки понимают выбор метода и аппаратуры, осуществление
комплекса мер и операций для изучения поля силы тяжести с такой кондицией, которая обеспечила бы выявление ожидаемых аномалий и решение поставленной геологической задачи. Основным в методике гравиразведки является выбор метода и аппаратуры; характера, вида съемки и системы наблюдений; погрешности съемки и правила обхода точек наблюдений; первичной обработки материала и форм его представления.
По технологии работ и типу носителя аппаратуры гравиразведку подразделяют на полевые (наземные), морские, воздушные, подземные и скважинные гравиметровые, а также вариометрические наблюдения.
По решаемым геологическим задачам и масштабу съемок различают региональную гравиразведку, проводимую на суше и море в масштабах 1:200000 и мельче, предназначенную для получения сведений о глубинном строении крупных территорий, и детальную (поисково-разведочную), выполняемую в масштабах от 1:100000 до 1:10000, направленную на выявление структур, перспективных на те или иные полезные ископаемые, поиск и разведку месторождений.
Слайд 9Основные принципы и задачи гравиразведки
Слайд 10Основные принципы
В результате гравиметрической съемки рассчитывают аномалии силы тяжести (ускорения свободного
падения) в редукции Буге, обусловленные плотностными неоднородностями среды, и ведут их геологическую интерпретацию. При этом влияние Земли исключают введением нормального поля и редукций. Интерпретация данных гравиразведки (как и других геофизических методов) основана на физико-математическом и геологическом моделировании, включающем анализ гравитационных аномалий с обязательным использованием априорной геолого-геофпзической и петрофизической (плотностной) информации об изучаемом районе. В зависимости от качества (кондиционности) полученных материалов, степени благоприятности геолого-геофизических условий, количества и качества априорной информации, уровня исполь-зования новейших приемов интерпретации и математического моделирования с привлечением ЭВМ результаты получают с той или иной точностью, т. е. данные интерпретации носят условно-вероятностный смысл, давая одно из возможных решений вопроса о геологическом строении района.

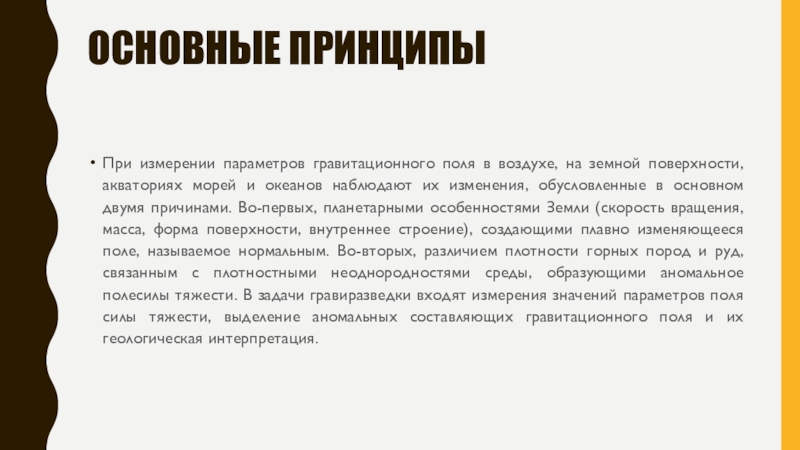

Слайд 12Основные принципы
При измерении параметров гравитационного поля в воздухе, на земной поверхности,
акваториях морей и океанов наблюдают их изменения, обусловленные в основном двумя причинами. Во-первых, планетарными особенностями Земли (скорость вращения, масса, форма поверхности, внутреннее строение), создающими плавно изменяющееся поле, называемое нормальным. Во-вторых, различием плотности горных пород и руд, связанным с плотностными неоднородностями среды, образующими аномальное полесилы тяжести. В задачи гравиразведки входят измерения значений параметров поля силы тяжести, выделение аномальных составляющих гравитационного поля и их геологическая интерпретация.
Слайд 14Основные принципы
От других геофизических методов гравиразведка отличается сравнительно большой производительностью полевых
наблюдений и успешно применяется при решении самых различных геологических задач с глубинностью исследований от нескольких метров (при разведке окрестностей горных выработок) до десятков километров (при определении мощности земной коры и литосферы).
По изучаемым объектам (геологическим структурам) гравиразведка тесно связана с геологией и другими геофизическими методами, а используемые измерительные приборы, методы выделения и интерпретации аномалий опираются на достижении физико-математических наук.

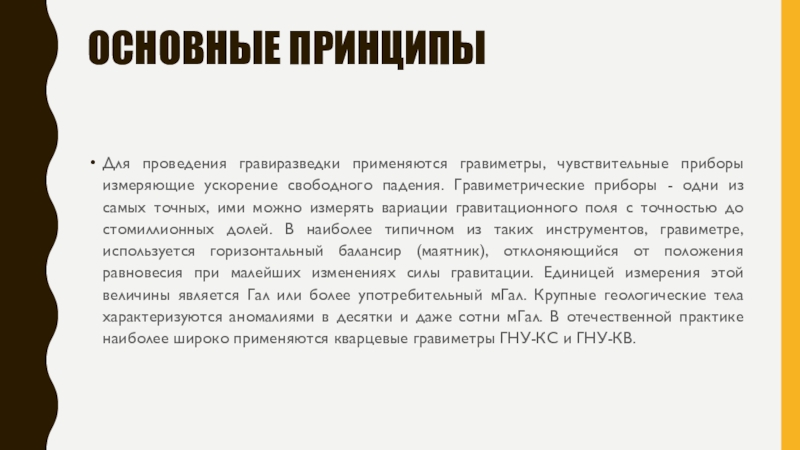

Слайд 16Основные принципы
Для проведения гравиразведки применяются гравиметры, чувствительные приборы измеряющие ускорение свободного
падения. Гравиметрические приборы - одни из самых точных, ими можно измерять вариации гравитационного поля с точностью до стомиллионных долей. В наиболее типичном из таких инструментов, гравиметре, используется горизонтальный балансир (маятник), отклоняющийся от положения равновесия при малейших изменениях силы гравитации. Единицей измерения этой величины является Гал или более употребительный мГал. Крупные геологические тела характеризуются аномалиями в десятки и даже сотни мГал. В отечественной практике наиболее широко применяются кварцевые гравиметры ГНУ-КС и ГНУ-КВ.

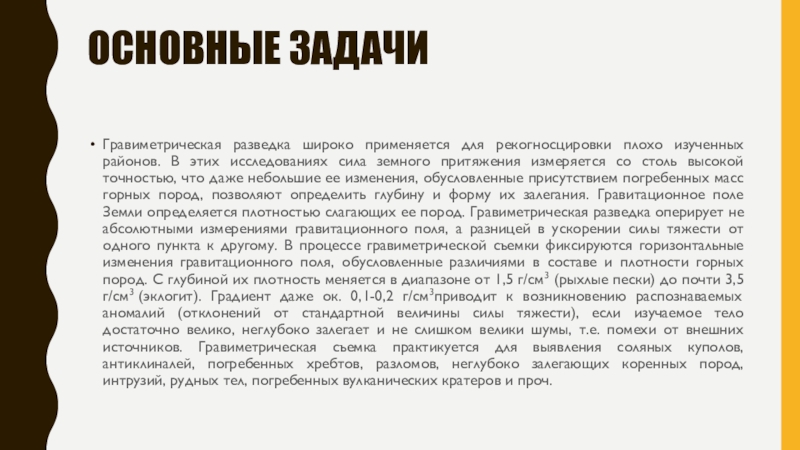

Слайд 18Основные задачи
Гравиметрическая разведка широко применяется для рекогносцировки плохо изученных районов. В
этих исследованиях сила земного притяжения измеряется со столь высокой точностью, что даже небольшие ее изменения, обусловленные присутствием погребенных масс горных пород, позволяют определить глубину и форму их залегания. Гравитационное поле Земли определяется плотностью слагающих ее пород. Гравиметрическая разведка оперирует не абсолютными измерениями гравитационного поля, а разницей в ускорении силы тяжести от одного пункта к другому. В процессе гравиметрической съемки фиксируются горизонтальные изменения гравитационного поля, обусловленные различиями в составе и плотности горных пород. С глубиной их плотность меняется в диапазоне от 1,5 г/см3 (рыхлые пески) до почти 3,5 г/см3 (эклогит). Градиент даже ок. 0,1-0,2 г/см3приводит к возникновению распознаваемых аномалий (отклонений от стандартной величины силы тяжести), если изучаемое тело достаточно велико, неглубоко залегает и не слишком велики шумы, т.е. помехи от внешних источников. Гравиметрическая съемка практикуется для выявления соляных куполов, антиклиналей, погребенных хребтов, разломов, неглубоко залегающих коренных пород, интрузий, рудных тел, погребенных вулканических кратеров и проч.
Слайд 20Основные задачи
Основным методом гравиразведки является полевая (наземная, сухопутная) гравиметровая съемка, проводимая
с помощью разного рода гравиметров. Полевые гравиметровые съемки бывают пешеходными и автомобильными, изредка используется аэротранспорт. В зависимости от масштаба съемки и способа транспортировки гравиметров наблюдения выполняют в нескольких десятках пунктов за смену.
Кроме полевых гравиметрических съемок в гравиразведке широко используют измерения на акваториях (морская гравиразведка), в меньших объемах проводят аэро-гравиметрические, подземные и скважинные, а также вариометрические съемки.

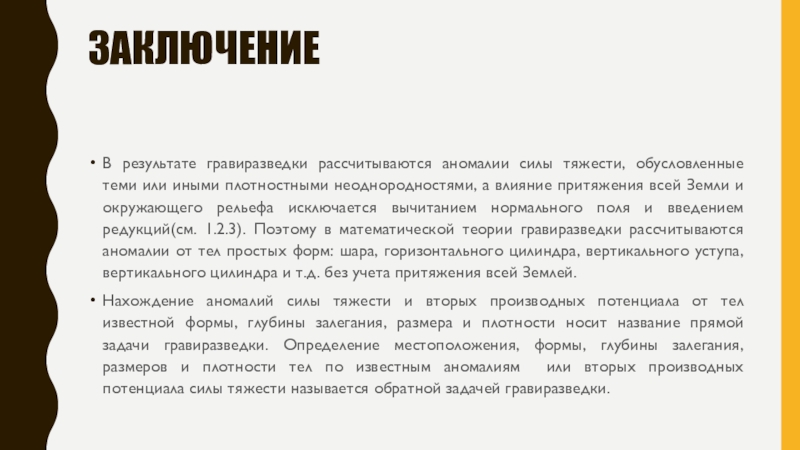

Слайд 22заключение
В результате гравиразведки рассчитываются аномалии силы тяжести, обусловленные теми или иными
плотностными неоднородностями, а влияние притяжения всей Земли и окружающего рельефа исключается вычитанием нормального поля и введением редукций(см. 1.2.3). Поэтому в математической теории гравиразведки расcчитываются аномалии от тел простых форм: шара, горизонтального цилиндра, вертикального уступа, вертикального цилиндра и т.д. без учета притяжения всей Землей.
Нахождение аномалий силы тяжести и вторых производных потенциала от тел известной формы, глубины залегания, размера и плотности носит название прямой задачи гравиразведки. Определение местоположения, формы, глубины залегания, размеров и плотности тел по известным аномалиям или вторых производных потенциала силы тяжести называется обратной задачей гравиразведки.
Слайд 23СПАСИБО ЗА ВНИМАНИЕ!
Работу выполнил
студент гр. ПГ-1-15 Ахметов Дамир
