Презентация, доклад на тему Гибкие шланги. Горелки
Содержание
- 1. Гибкие шланги. Горелки
- 2. Гибкий шланг в полуавтоматах предназначен для подачи
- 3. Устройство гибкого шлангаРис. 1.1 Гибкий шланг полуавтомата:1-резиновая оболочка;2-токоподводящая оплетка;3-спираль;4-токосъемник.
- 4. Сварочные горелки предназначены для подвода к месту сварки
- 5. Устройство сварочной горелки1. Тело сварочной горелки 2.

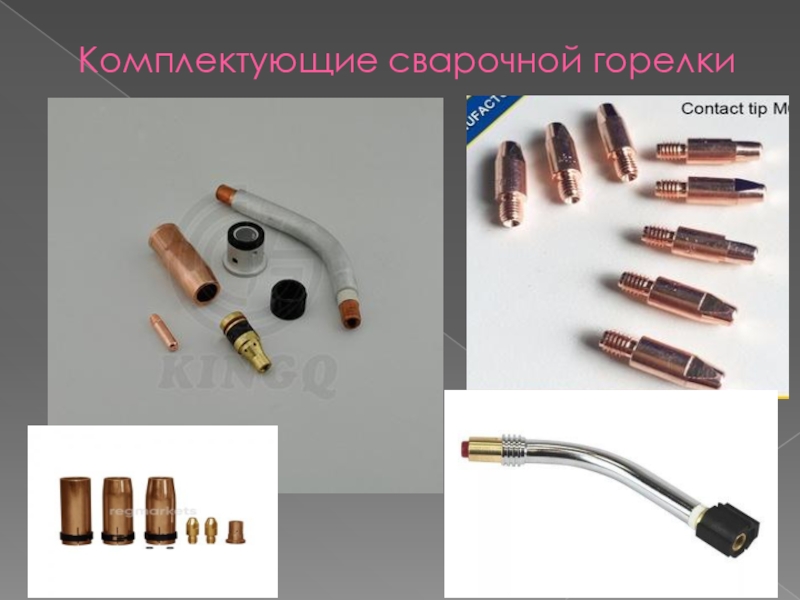

- 6. Комплектующие сварочной горелки
- 7. Быстро изнашивающимися частями держателя (при сварке в

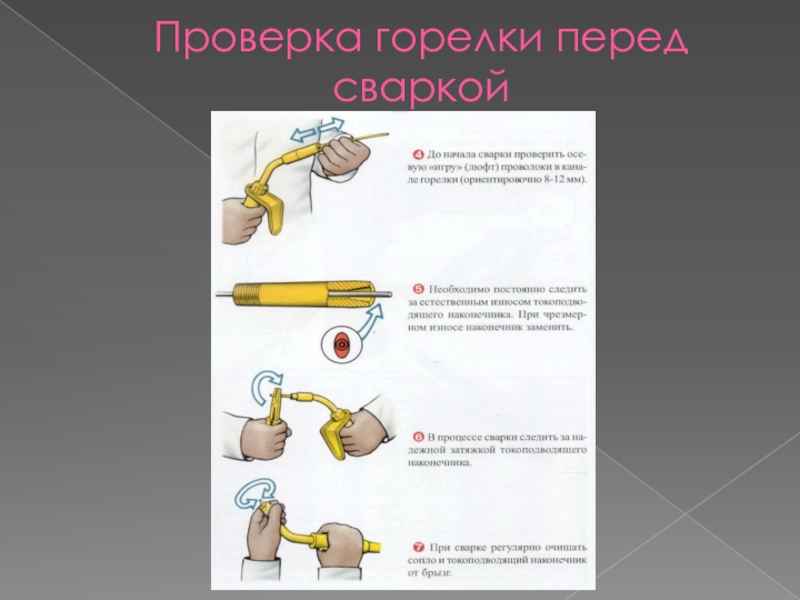

- 8. Проверка горелки перед сваркой
- 9. Слайд 9
Гибкий шланг в полуавтоматах предназначен для подачи электродной проволоки, сварочного тока, защитного газа, а иногда и охлаждающей воды к горелке.
Слайд 1Гибкие шланги.
Горелки.
Разработал преподаватель
ГБПОУ РМ «Саранский политехнический техникум»
И.В. Шевчук

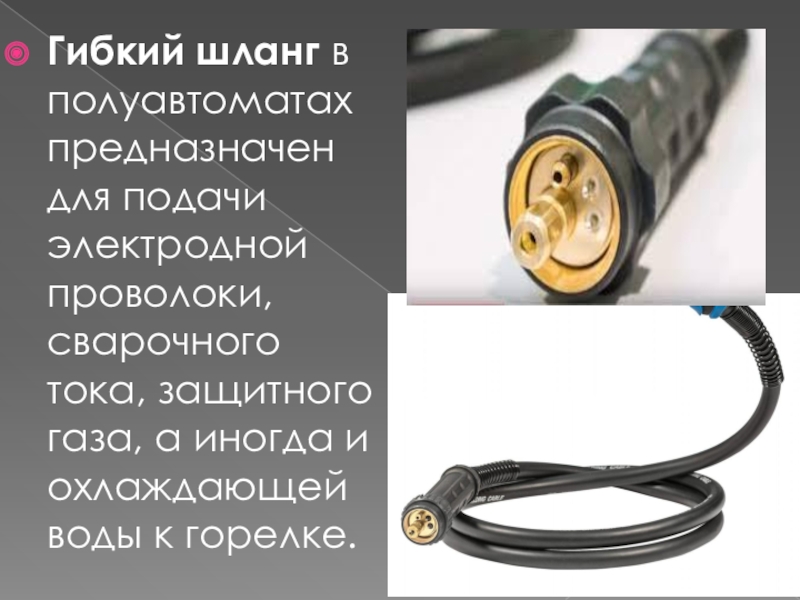

Слайд 2Гибкий шланг в полуавтоматах предназначен для подачи электродной проволоки, сварочного тока,
защитного газа, а иногда и охлаждающей воды к горелке.

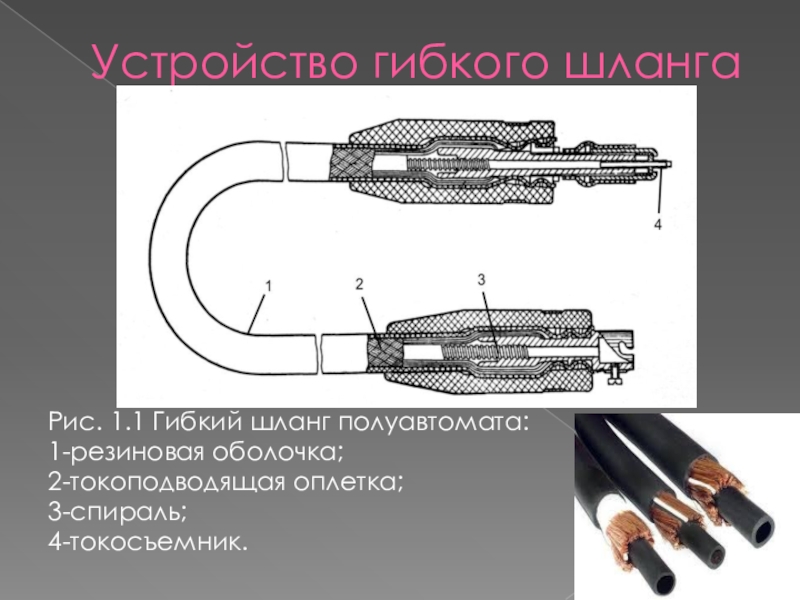

Слайд 3Устройство гибкого шланга
Рис. 1.1 Гибкий шланг полуавтомата:
1-резиновая оболочка;
2-токоподводящая оплетка;
3-спираль;
4-токосъемник.
Слайд 4Сварочные горелки предназначены для подвода к месту сварки электродной проволоки, сварочного тока
и защитного газа или флюса, а также для ручного перемещения и манипулирования ими в процессе сварки.
Слайд 5Устройство сварочной горелки
1. Тело сварочной горелки
2. Изоляционное кольцо
3. Держатель электрода (диффузор
или газорассекатель)
4. Сварочный контактный наконечник
5. Газовое сопло
4. Сварочный контактный наконечник
5. Газовое сопло
Слайд 7Быстро изнашивающимися частями держателя (при сварке в защитных газах горелками) является
токоподводящий наконечник и газовое сопло.
Сопло горелки - на нем из-за высокой температуры постоянно возникает налипание расплавленного металла. Чтобы устранить это, металлическое сопло хромируют или полируют.
Наконечники для подачи тока изготавливаются из меди с гарантированным сроком работы - от 5 до 10 часов непрерывной работы.
Сопло горелки - на нем из-за высокой температуры постоянно возникает налипание расплавленного металла. Чтобы устранить это, металлическое сопло хромируют или полируют.
Наконечники для подачи тока изготавливаются из меди с гарантированным сроком работы - от 5 до 10 часов непрерывной работы.
