Презентация, доклад на тему Фреза түрлері . Бүйірлік фрезаны орнату әдістері.

6.Фреза түрлері .Цилиндрлік фреза

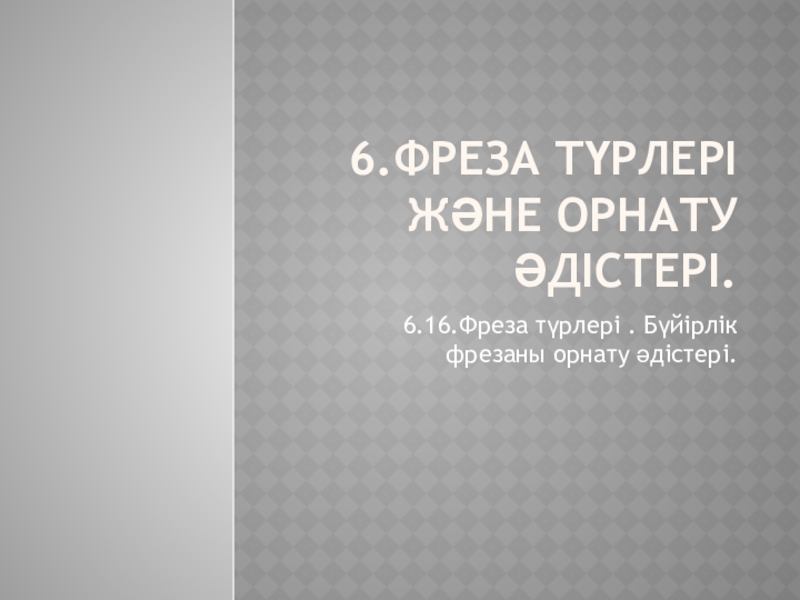

Слайд 16.Фреза түрлері және орнату әдістері.
6.16.Фреза түрлері . Бүйірлік фрезаны орнату әдістері.

6.Фреза түрлері және орнату әдістері.6.16.Фреза түрлері . Бүйірлік фрезаны орнату әдістері.

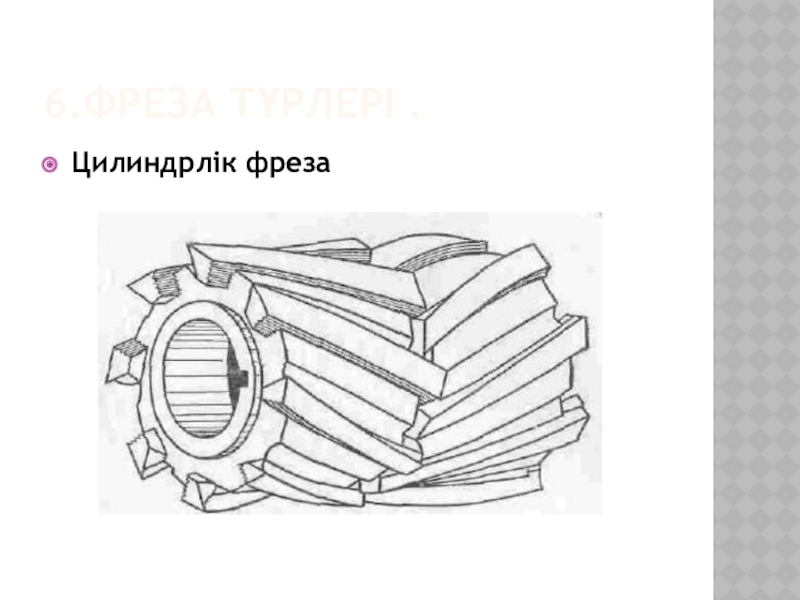

Слайд 26.Фреза түрлері .
Цилиндрлік фреза






6.Фреза түрлері .Цилиндрлік фреза

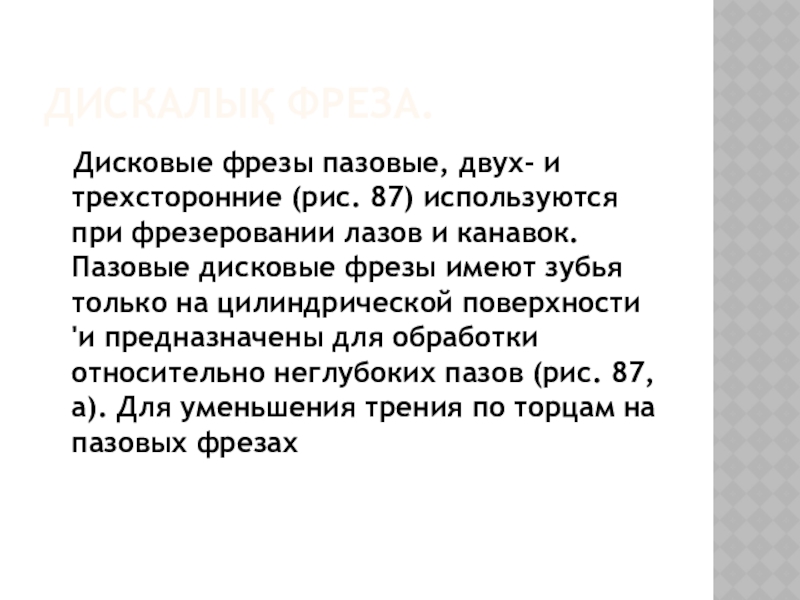

Слайд 3Дискалық фреза.
Дисковые фрезы пазовые, двух- и трехсторонние (рис. 87)

используются при фрезеровании лазов и канавок. Пазовые дисковые фрезы имеют зубья только на цилиндрической поверхности 'и предназначены для обработки относительно неглубоких пазов (рис. 87, а). Для уменьшения трения по торцам на пазовых фрезах
Дискалық фреза.  Дисковые фрезы пазовые, двух- и трехсторонние (рис. 87) используются при фрезеровании лазов и канавок.

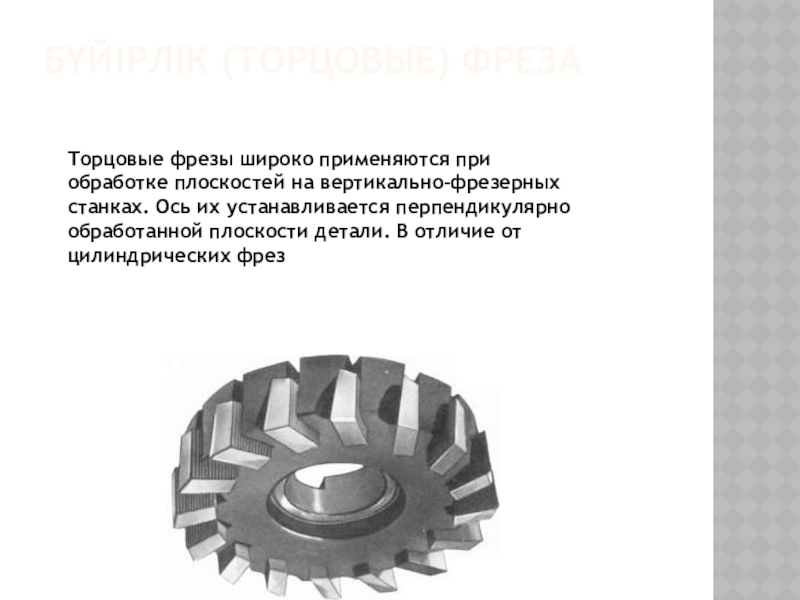

Слайд 4Бүйірлік (Торцовые) фреза
Торцовые фрезы широко применяются при обработке плоскостей на вертикально-фрезерных

станках. Ось их устанавливается перпендикулярно обработанной плоскости детали. В отличие от цилиндрических фрез
Бүйірлік (Торцовые) фреза Торцовые фрезы широко применяются при обработке плоскостей на вертикально-фрезерных станках. Ось их устанавливается перпендикулярно

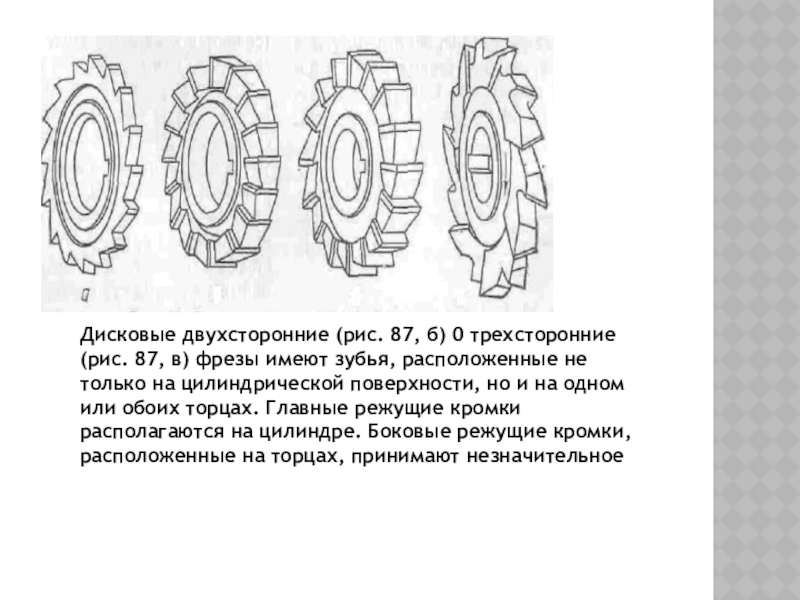

Слайд 5
Дисковые двухсторонние (рис. 87, б) 0 трехсторонние (рис. 87, в)

фрезы имеют зубья, расположенные не только на цилиндрической поверхности, но и на одном или обоих торцах. Главные режущие кромки располагаются на цилиндре. Боковые режущие кромки, расположенные на торцах, принимают незначительное
Дисковые двухсторонние (рис. 87, б) 0 трехсторонние (рис. 87, в) фрезы имеют зубья, расположенные не только

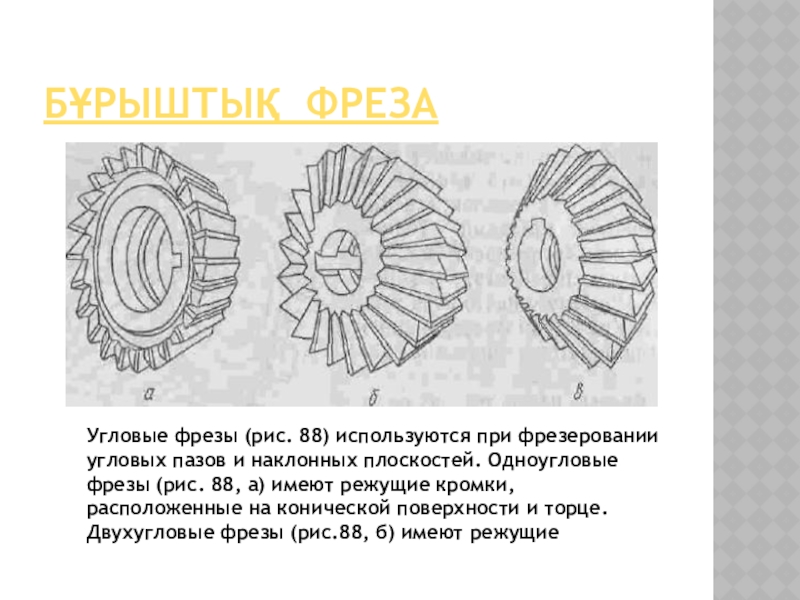

Слайд 6Бұрыштық фреза
Угловые фрезы (рис. 88) используются при фрезеровании угловых пазов и

наклонных плоскостей. Одноугловые фрезы (рис. 88, а) имеют режущие кромки, расположенные на конической поверхности и торце. Двухугловые фрезы (рис.88, б) имеют режущие
Бұрыштық фреза Угловые фрезы (рис. 88) используются при фрезеровании угловых пазов и наклонных плоскостей. Одноугловые фрезы (рис. 88,

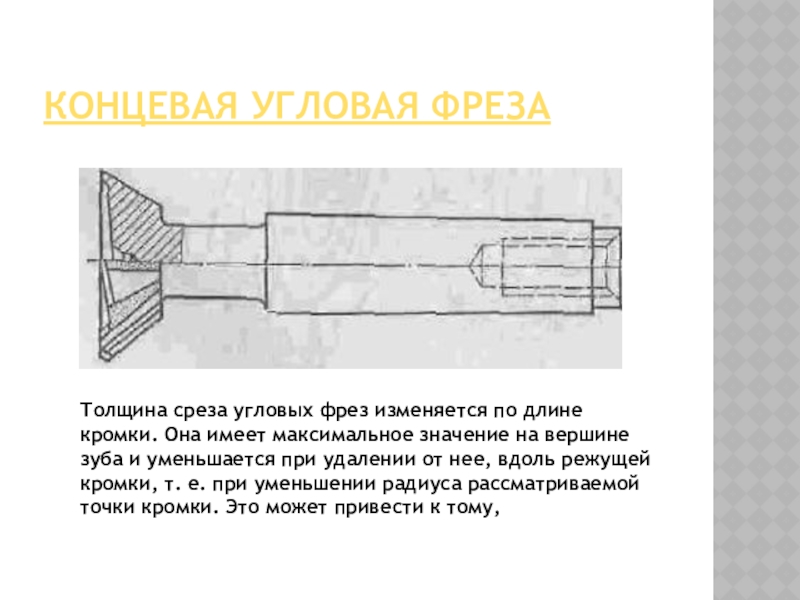

Слайд 7  Концевая угловая фреза
Толщина среза угловых фрез изменяется по длине кромки. Она

имеет максимальное значение на вершине зуба и уменьшается при удалении от нее, вдоль режущей кромки, т. е. при уменьшении радиуса рассматриваемой точки кромки. Это может привести к тому,
  Концевая угловая фреза Толщина среза угловых фрез изменяется по длине кромки. Она имеет максимальное значение на вершине

Слайд 8Концевая фреза
Концевые фрезы (рис. 90) применяются для обработки глубоких пазов в

корпусных деталях контурных выемок, уступов, взаимно перпендикулярных плоскостей. Концевые фрезы в шпинделе станка крепятся коническим или цилиндрическим хвостовиком.
Концевая фреза  Концевые фрезы (рис. 90) применяются для обработки глубоких пазов в корпусных деталях контурных выемок, уступов,

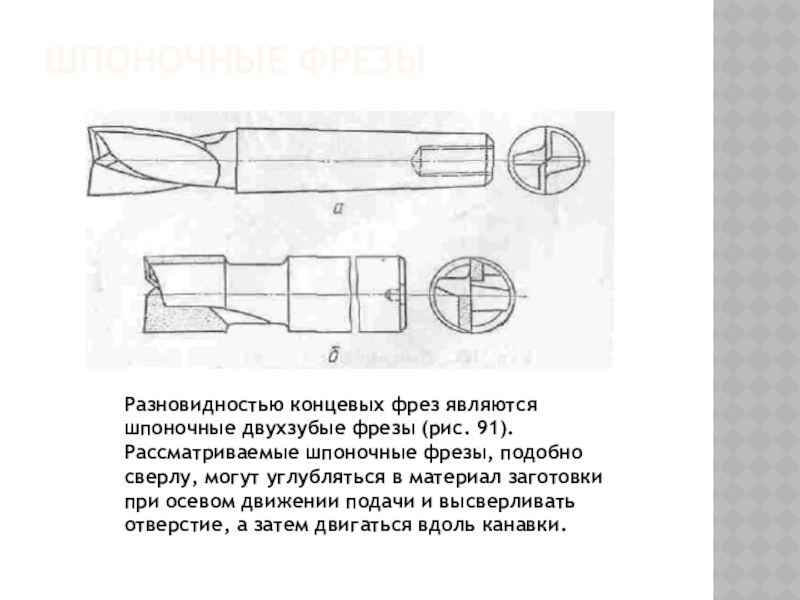

Слайд 9Шпоночные фрезы
Разновидностью концевых фрез являются шпоночные двухзубые фрезы (рис. 91). Рассматриваемые

шпоночные фрезы, подобно сверлу, могут углубляться в материал заготовки при осевом движении подачи и высверливать отверстие, а затем двигаться вдоль канавки.
Шпоночные фрезы Разновидностью концевых фрез являются шпоночные двухзубые фрезы (рис. 91). Рассматриваемые шпоночные фрезы, подобно сверлу, могут

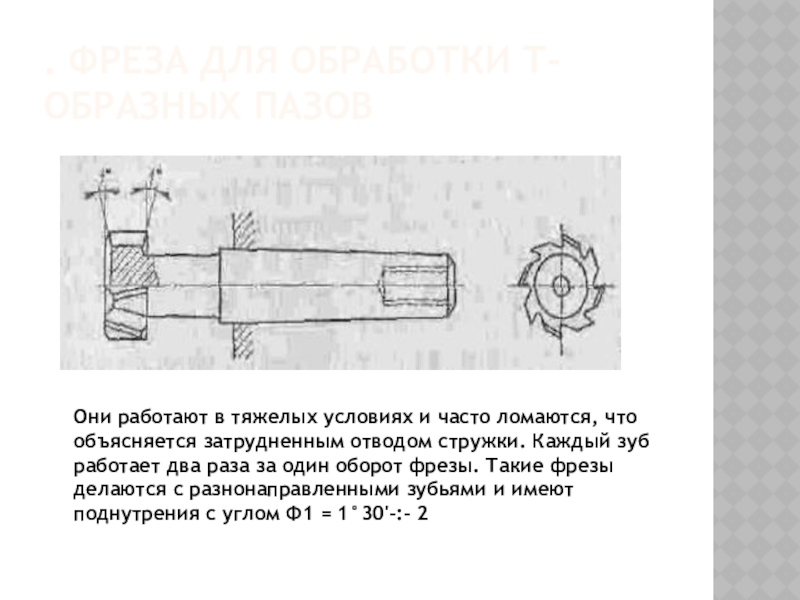

Слайд 10. Фреза для обработки Т-образных пазов
Они работают в тяжелых условиях и

часто ломаются, что объясняется затрудненным отводом стружки. Каждый зуб работает два раза за один оборот фрезы. Такие фрезы делаются с разнонаправленными зубьями и имеют поднутрения с углом Ф1 = 1°30'-:- 2
. Фреза для обработки Т-образных пазовОни работают в тяжелых условиях и часто ломаются, что объясняется затрудненным отводом

Слайд 11Фасондық фреза
Фасонные фрезы получили значительное распространение при обработке разнообразных фасонных поверхностей.

Преимущества применения фасонных фрез особенно сильно проявляются при обработке заготовок с большим отношением длины к ширине фрезеруемых поверхностей. Короткие фасонные поверхности в условиях
Фасондық фреза Фасонные фрезы получили значительное распространение при обработке разнообразных фасонных поверхностей. Преимущества применения фасонных фрез особенно

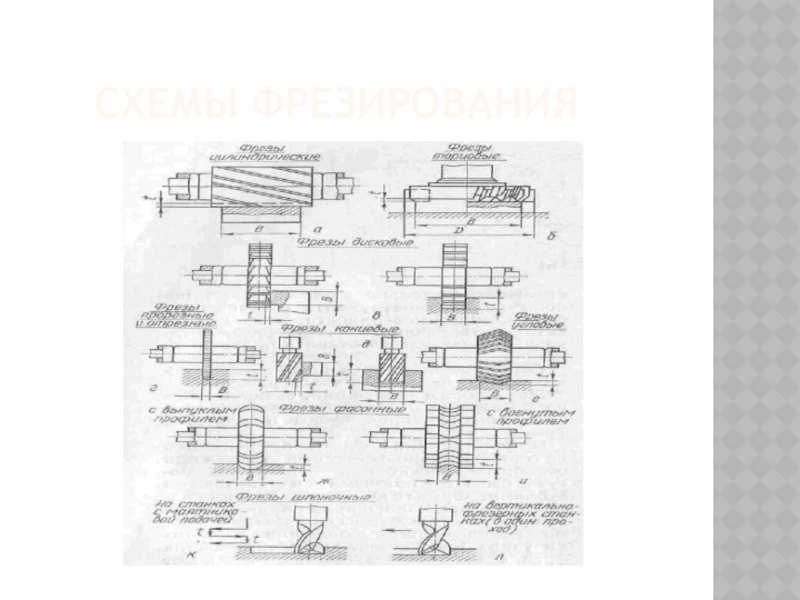

Слайд 12 Схемы фрезирования

Схемы фрезирования

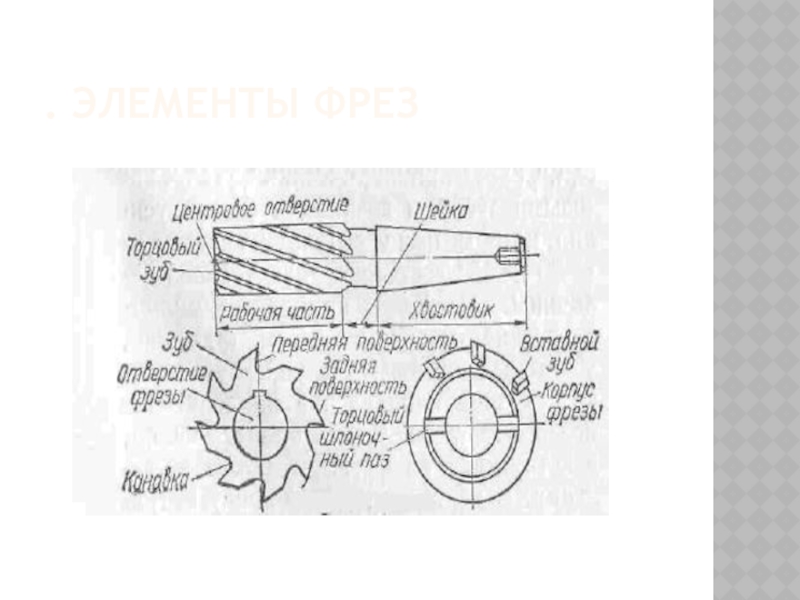

Слайд 13. Элементы фрез

. Элементы фрез
