Слайд 1Электротехника и электроника
история развития
Вишнякова Н. О.
Преподаватель ГАПОУ МО «ПЭК»
2019

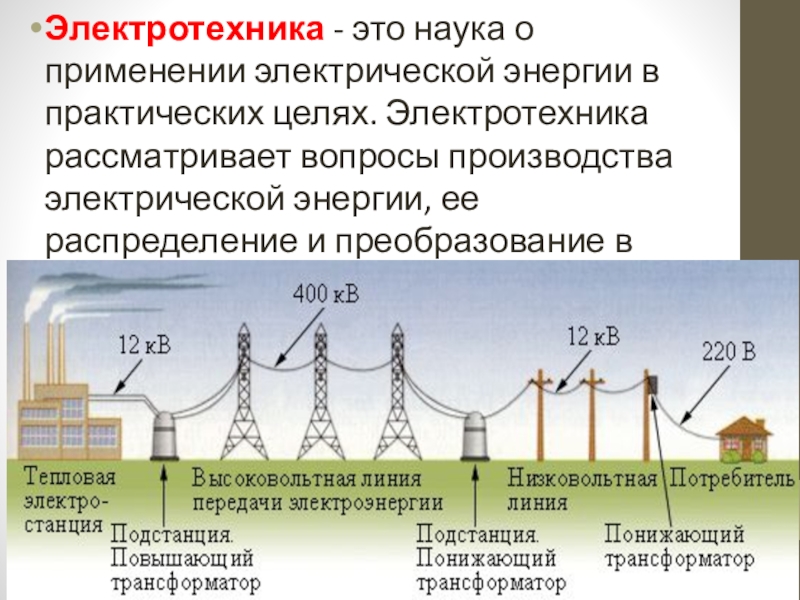

Слайд 2Электротехника - это наука о применении электрической энергии в практических целях.
Электротехника рассматривает вопросы производства электрической энергии, ее распределение и преобразование в другие виды энергии.

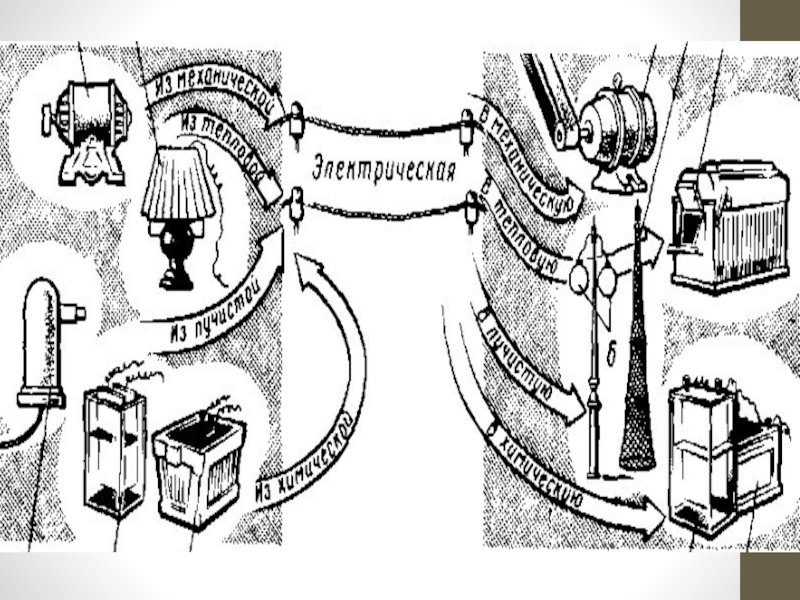

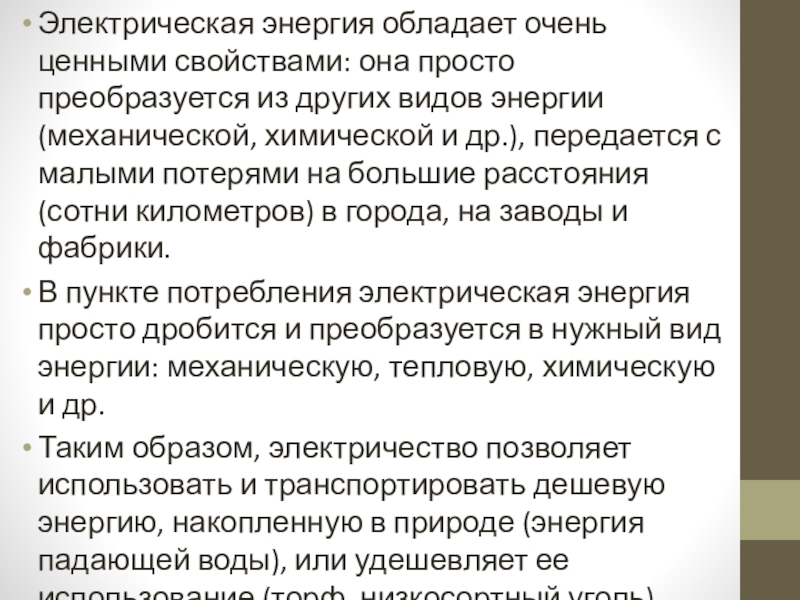

Слайд 3Электрическая энергия обладает очень ценными свойствами: она просто преобразуется из других
видов энергии (механической, химической и др.), передается с малыми потерями на большие расстояния (сотни километров) в города, на заводы и фабрики.
В пункте потребления электрическая энергия просто дробится и преобразуется в нужный вид энергии: механическую, тепловую, химическую и др.
Таким образом, электричество позволяет использовать и транспортировать дешевую энергию, накопленную в природе (энергия падающей воды), или удешевляет ее использование (торф, низкосортный уголь).
Слайд 5История развития электротехники
Период, охватывающий большую часть 19-го столетия, считается начальным периодом
развития электротехники. Рассмотрим кратко важнейшие достижения русских ученых, внесших огромный вклад в развитие современной электротехники.
Русский академик В.В.Петров (1761-1834) по праву считается отцом русской электротехники. В 1802 г. он открыл дуговой разряд. Получив электрическую дугу, он исследовал ее и установил возможность применения дуги для электрического освещения, плавки и сварки металлов.

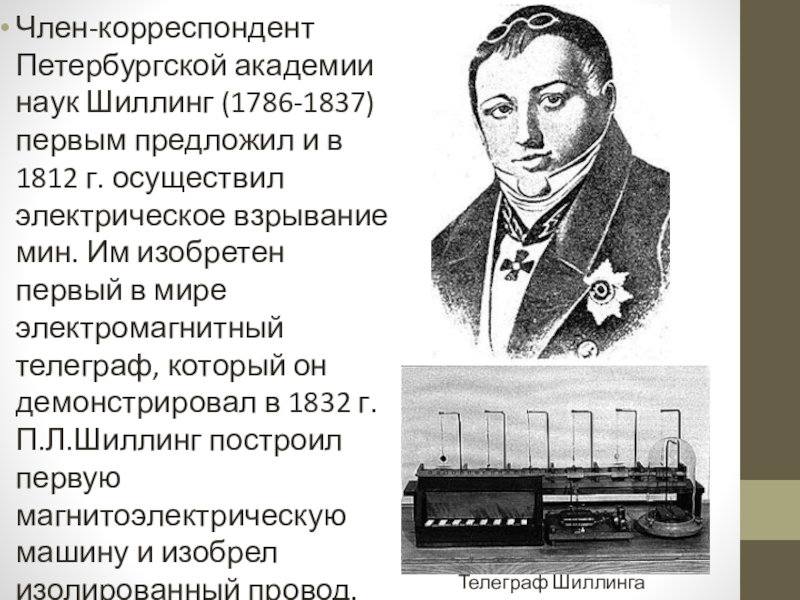

Слайд 6Член-корреспондент Петербургской академии наук Шиллинг (1786-1837) первым предложил и в 1812
г. осуществил электрическое взрывание мин. Им изобретен первый в мире электромагнитный телеграф, который он демонстрировал в 1832 г. П.Л.Шиллинг построил первую магнитоэлектрическую машину и изобрел изолированный провод.
Телеграф Шиллинга

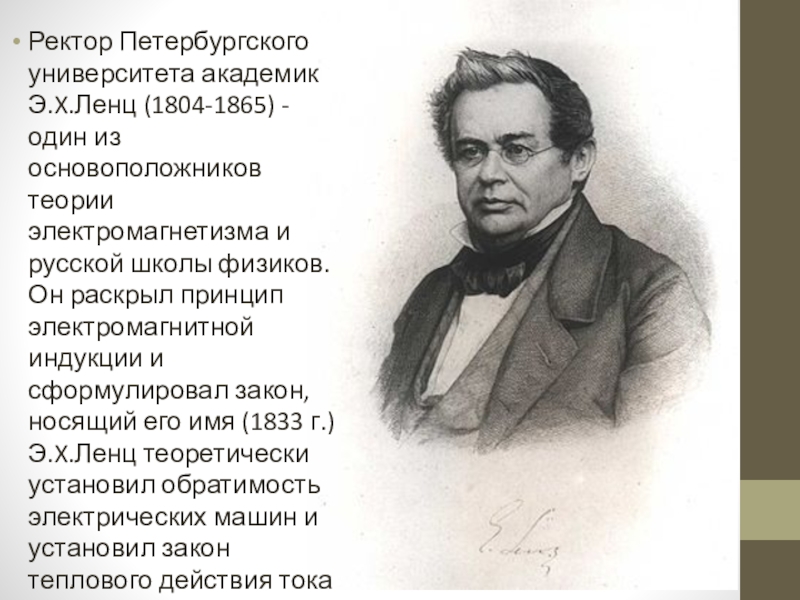

Слайд 7Ректор Петербургского университета академик Э.X.Ленц (1804-1865) - один из основоположников теории
электромагнетизма и русской школы физиков. Он раскрыл принцип электромагнитной индукции и сформулировал закон, носящий его имя (1833 г.) Э.X.Ленц теоретически установил обратимость электрических машин и установил закон теплового действия тока (закон Джоуля-Ленца).

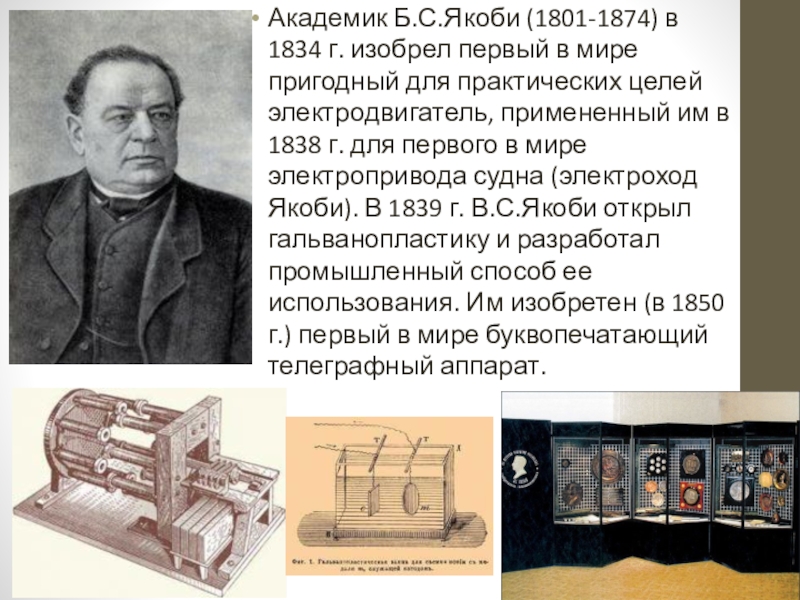

Слайд 8Академик Б.С.Якоби (1801-1874) в 1834 г. изобрел первый в мире пригодный
для практических целей электродвигатель, примененный им в 1838 г. для первого в мире электропривода судна (электроход Якоби). В 1839 г. В.С.Якоби открыл гальванопластику и разработал промышленный способ ее использования. Им изобретен (в 1850 г.) первый в мире буквопечатающий телеграфный аппарат.

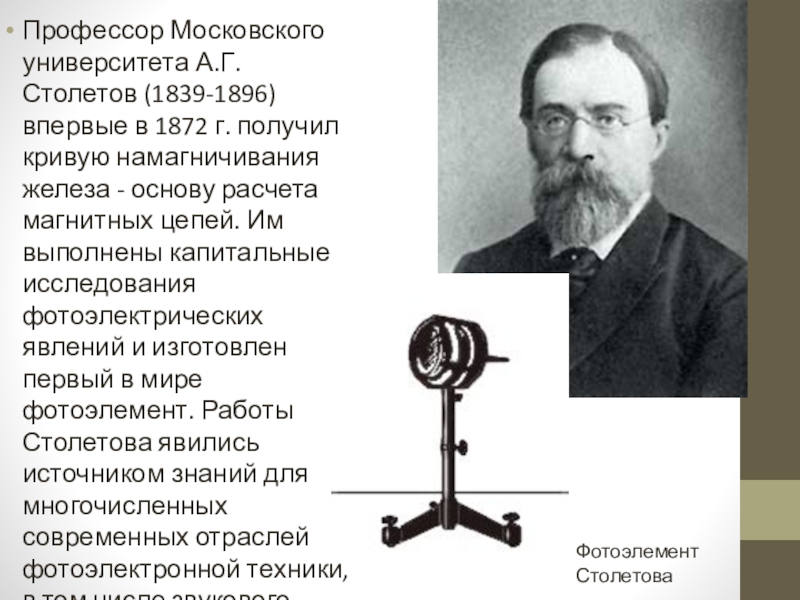

Слайд 9Профессор Московского университета А.Г.Столетов (1839-1896) впервые в 1872 г. получил кривую
намагничивания железа - основу расчета магнитных цепей. Им выполнены капитальные исследования фотоэлектрических явлений и изготовлен первый в мире фотоэлемент. Работы Столетова явились источником знаний для многочисленных современных отраслей фотоэлектронной техники, в том числе звукового кино.
Фотоэлемент Столетова
Слайд 10Знаменитый русский ученый А.Н.Лодыгин (1847-1923) не только изобрел лампу накаливания, но
в 1873 г. впервые в мире продемонстрировал в Петербурге опыты уличного освещения при помощи этой лампы.

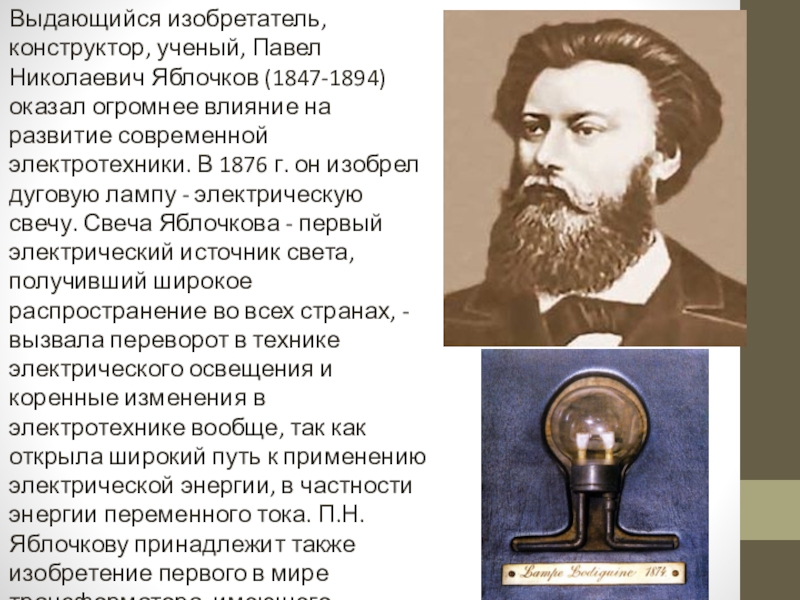

Слайд 13Выдающийся изобретатель, конструктор, ученый, Павел Николаевич Яблочков (1847-1894) оказал огромнее влияние
на развитие современной электротехники. В 1876 г. он изобрел дуговую лампу - электрическую свечу. Свеча Яблочкова - первый электрический источник света, получивший широкое распространение во всех странах, - вызвала переворот в технике электрического освещения и коренные изменения в электротехнике вообще, так как открыла широкий путь к применению электрической энергии, в частности энергии переменного тока. П.Н.Яблочкову принадлежит также изобретение первого в мире трансформатора, имеющего огромное практическое значение.

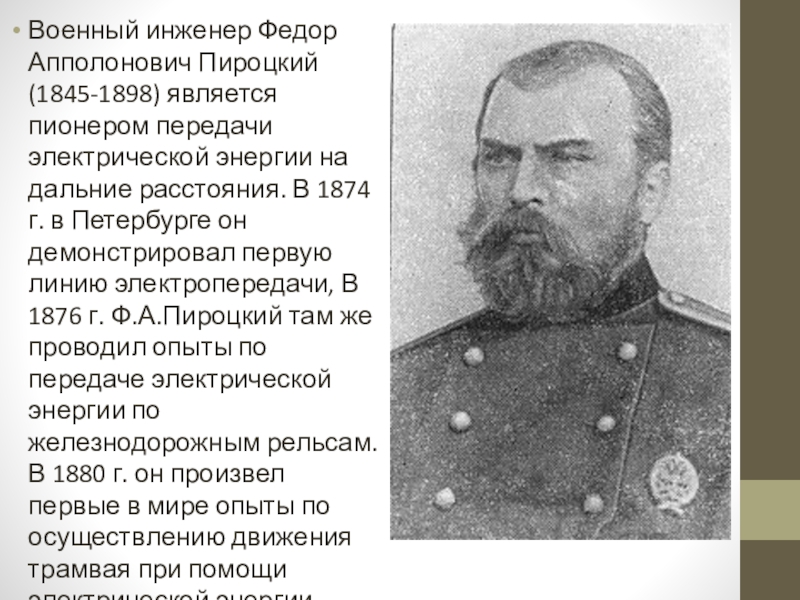

Слайд 14Военный инженер Федор Апполонович Пироцкий (1845-1898) является пионером передачи электрической энергии
на дальние расстояния. В 1874 г. в Петербурге он демонстрировал первую линию электропередачи, В 1876 г. Ф.А.Пироцкий там же проводил опыты по передаче электрической энергии по железнодорожным рельсам. В 1880 г. он произвел первые в мире опыты по осуществлению движения трамвая при помощи электрической энергии.
Слайд 15В 1880 г. Дмитрий Александрович Лачинов (1842-1902) впервые разработал теорию передачи
электроэнергии и принцип расчета линии электропередачи.

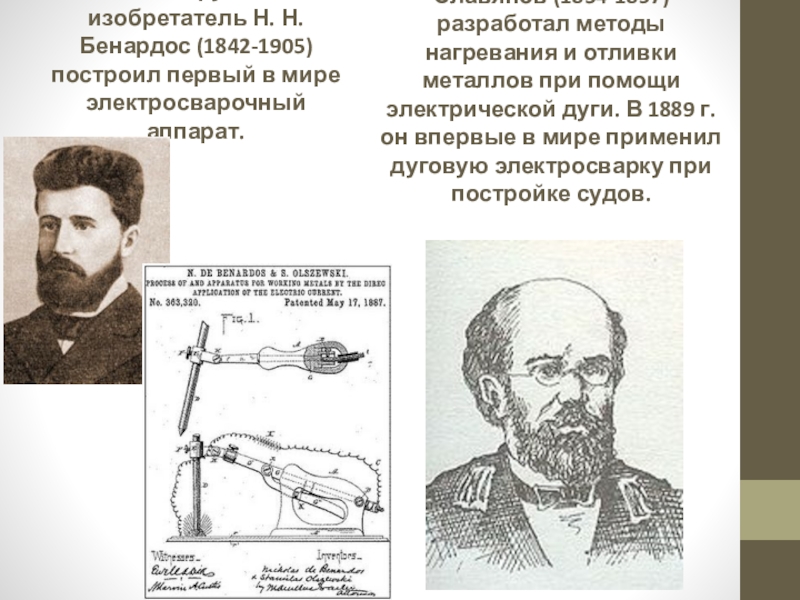

Слайд 16В 1882 г. русский изобретатель Н. Н. Бенардос (1842-1905) построил первый
в мире электросварочный аппарат.
Горный инженер Н. Г. Славянов (1854-1897) разработал методы нагревания и отливки металлов при помощи электрической дуги. В 1889 г. он впервые в мире применил дуговую электросварку при постройке судов.
Слайд 17Славянов среди первых электросварщиков
Слайд 18М.О.Доливо-Добровольский (1862-1919) является основоположником трехфазной системы и основанной на ее применении
электрификации. Блестящий теоретик, талантливый конструктор, выдающийся практический деятель, он в 1888 г. изобрел трехфазную систему, трехфазное вращающееся магнитное поле, создал трехфазный асинхронный двигатель, трехфазный генератор, трехфазный трансформатор, ряд конструкций электрических машин, аппаратов и приборов. В 1891 г. построил первую в мире трехфазную линию электропередачи с линейным напряжением 15 кВ, мощностью 200 кВт, длиной 170 км, с к.п.д. выше 0,75. Изобретения М.О.Доливо-Добровольского положили начало коренным изменениям в электротехнике, так как трехфазная система имеет огромные технические и экономические преимущества перед постоянным и однофазным переменным током.

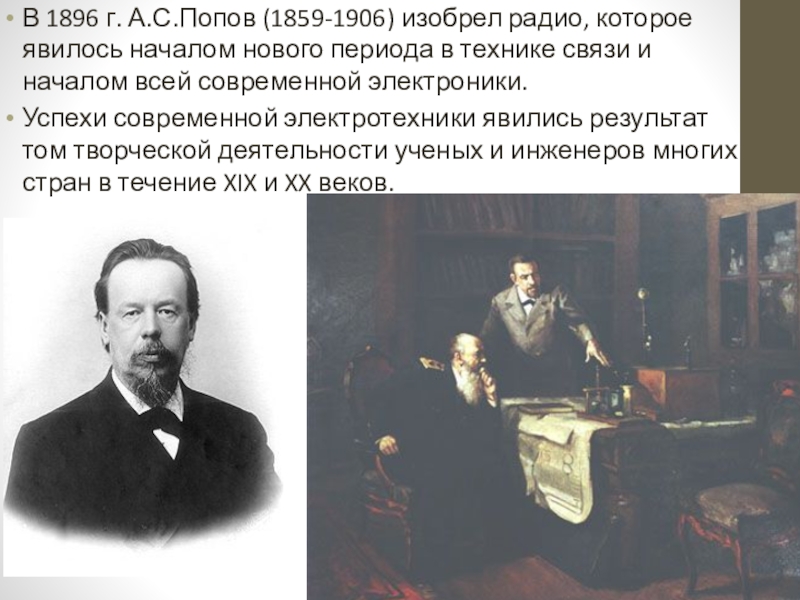

Слайд 20В 1896 г. А.С.Попов (1859-1906) изобрел радио, которое явилось началом нового
периода в технике связи и началом всей современной электроники.
Успехи современной электротехники явились результат том творческой деятельности ученых и инженеров многих стран в течение XIX и XX веков.

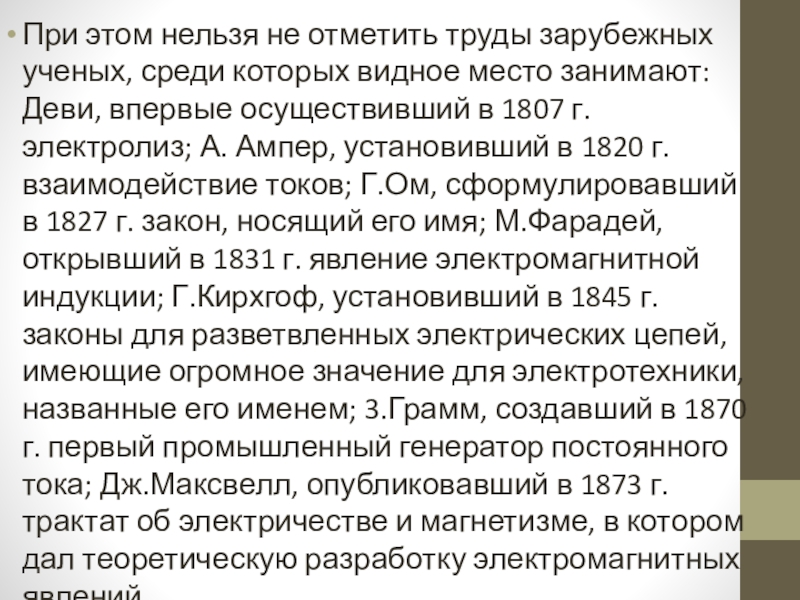

Слайд 21При этом нельзя не отметить труды зарубежных ученых, среди которых видное
место занимают: Деви, впервые осуществивший в 1807 г. электролиз; А. Ампер, установивший в 1820 г. взаимодействие токов; Г.Ом, сформулировавший в 1827 г. закон, носящий его имя; М.Фарадей, открывший в 1831 г. явление электромагнитной индукции; Г.Кирхгоф, установивший в 1845 г. законы для разветвленных электрических цепей, имеющие огромное значение для электротехники, названные его именем; 3.Грамм, создавший в 1870 г. первый промышленный генератор постоянного тока; Дж.Максвелл, опубликовавший в 1873 г. трактат об электричестве и магнетизме, в котором дал теоретическую разработку электромагнитных явлений.
Слайд 22Таким образом, с начала прошлого века начали создаваться и развиваться: электромагнитный
телеграф, электрохимия, гальванопластика, электрическое освещение, устройства для применения электричества в военном деле, электрические двигатели, электроизмерительная техника.
Однако отсутствие надежного, экономичного источника питания - генератора в значительной степени тормозило развитие и применение электрической энергии. До 1870 г. применялись или химические источники тока, или различные весьма несовершенные магнитоэлектрические генераторы, не получившие промышленного значения.

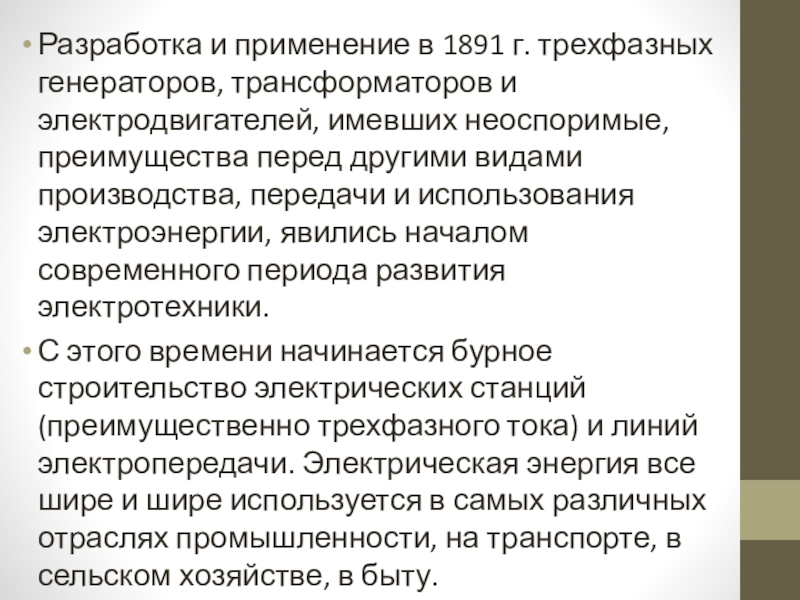

Слайд 23Разработка и применение в 1891 г. трехфазных генераторов, трансформаторов и электродвигателей,
имевших неоспоримые, преимущества перед другими видами производства, передачи и использования электроэнергии, явились началом современного периода развития электротехники.
С этого времени начинается бурное строительство электрических станций (преимущественно трехфазного тока) и линий электропередачи. Электрическая энергия все шире и шире используется в самых различных отраслях промышленности, на транспорте, в сельском хозяйстве, в быту.

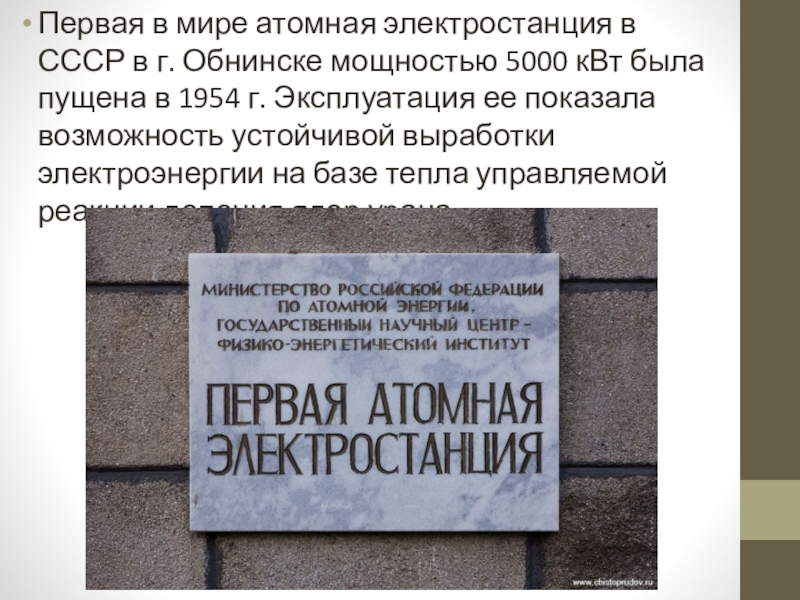

Слайд 24Первая в мире атомная электростанция в СССР в г. Обнинске мощностью
5000 кВт была пущена в 1954 г. Эксплуатация ее показала возможность устойчивой выработки электроэнергии на базе тепла управляемой реакции деления ядер урана.

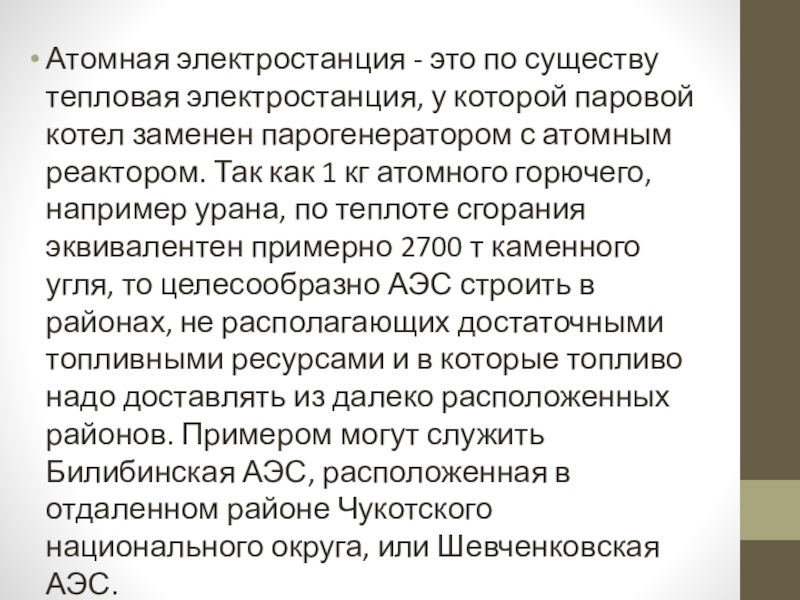

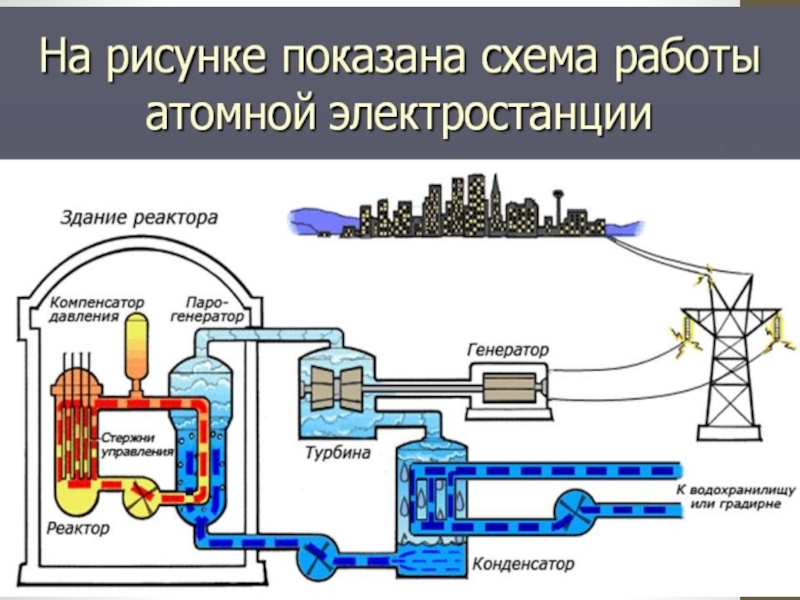

Слайд 26Атомная электростанция - это по существу тепловая электростанция, у которой паровой
котел заменен парогенератором с атомным реактором. Так как 1 кг атомного горючего, например урана, по теплоте сгорания эквивалентен примерно 2700 т каменного угля, то целесообразно АЭС строить в районах, не располагающих достаточными топливными ресурсами и в которые топливо надо доставлять из далеко расположенных районов. Примером могут служить Билибинская АЭС, расположенная в отдаленном районе Чукотского национального округа, или Шевченковская АЭС.

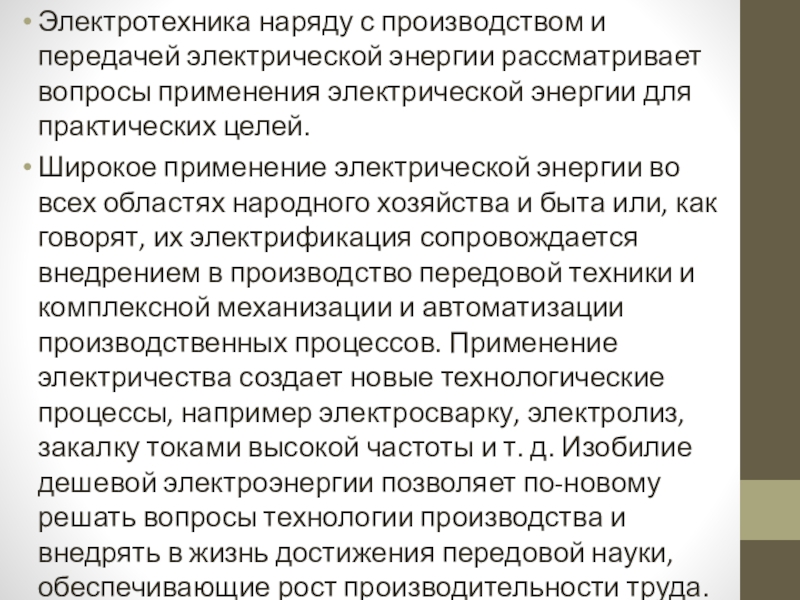

Слайд 28Электротехника наряду с производством и передачей электрической энергии рассматривает вопросы применения
электрической энергии для практических целей.
Широкое применение электрической энергии во всех областях народного хозяйства и быта или, как говорят, их электрификация сопровождается внедрением в производство передовой техники и комплексной механизации и автоматизации производственных процессов. Применение электричества создает новые технологические процессы, например электросварку, электролиз, закалку токами высокой частоты и т. д. Изобилие дешевой электроэнергии позволяет по-новому решать вопросы технологии производства и внедрять в жизнь достижения передовой науки, обеспечивающие рост производительности труда.

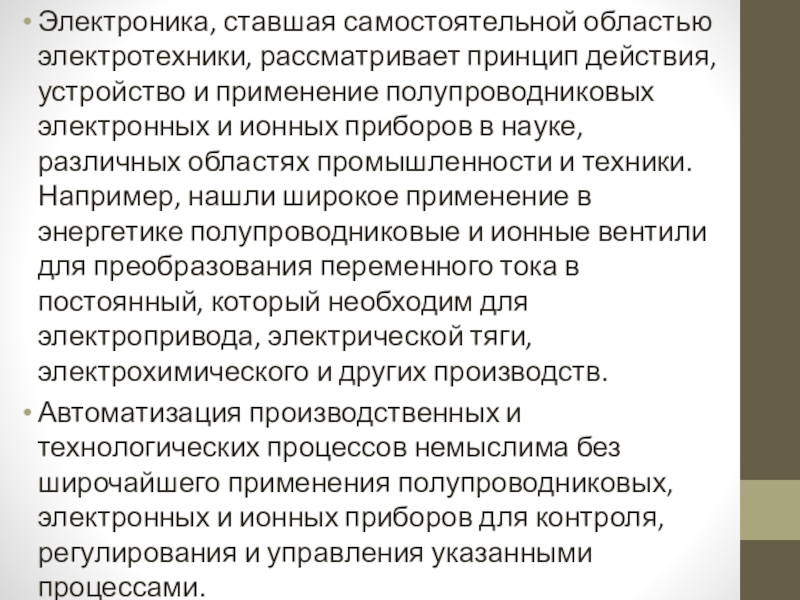

Слайд 29Электроника, ставшая самостоятельной областью электротехники, рассматривает принцип действия, устройство и применение
полупроводниковых электронных и ионных приборов в науке, различных областях промышленности и техники. Например, нашли широкое применение в энергетике полупроводниковые и ионные вентили для преобразования переменного тока в постоянный, который необходим для электропривода, электрической тяги, электрохимического и других производств.
Автоматизация производственных и технологических процессов немыслима без широчайшего применения полупроводниковых, электронных и ионных приборов для контроля, регулирования и управления указанными процессами.

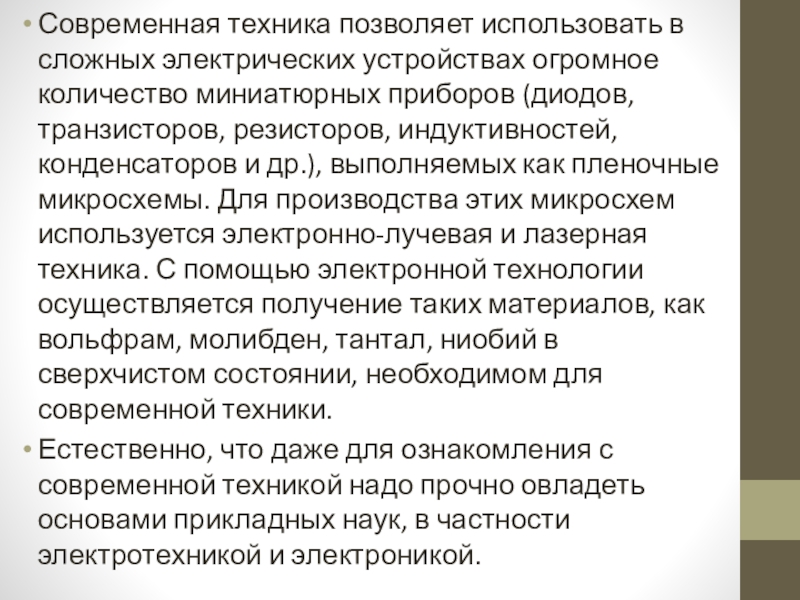

Слайд 30Современная техника позволяет использовать в сложных электрических устройствах огромное количество миниатюрных
приборов (диодов, транзисторов, резисторов, индуктивностей, конденсаторов и др.), выполняемых как пленочные микросхемы. Для производства этих микросхем используется электронно-лучевая и лазерная техника. С помощью электронной технологии осуществляется получение таких материалов, как вольфрам, молибден, тантал, ниобий в сверхчистом состоянии, необходимом для современной техники.
Естественно, что даже для ознакомления с современной техникой надо прочно овладеть основами прикладных наук, в частности электротехникой и электроникой.

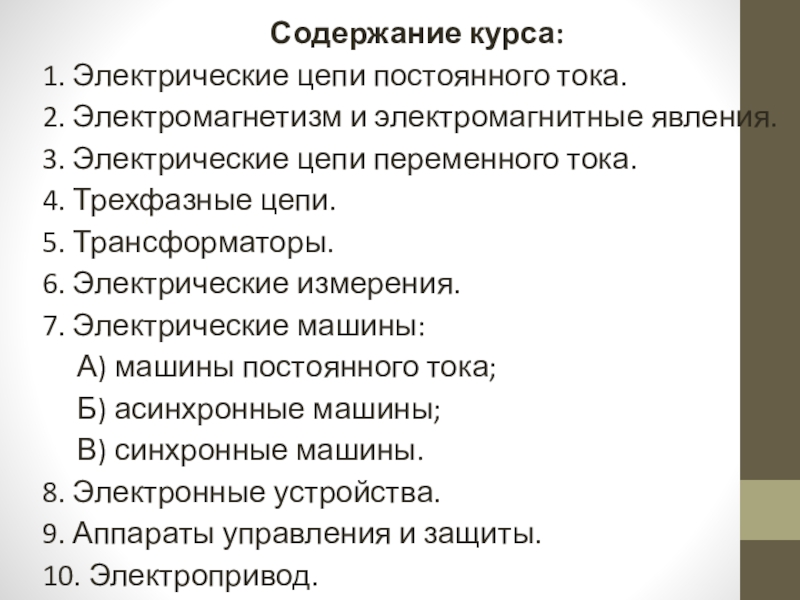

Слайд 31Содержание курса:
1. Электрические цепи постоянного тока.
2. Электромагнетизм и электромагнитные явления.
3. Электрические
цепи переменного тока.
4. Трехфазные цепи.
5. Трансформаторы.
6. Электрические измерения.
7. Электрические машины:
А) машины постоянного тока;
Б) асинхронные машины;
В) синхронные машины.
8. Электронные устройства.
9. Аппараты управления и защиты.
10. Электропривод.
11. Электробезопасность.
