Презентация, доклад на тему Электроника: резисторы и делители
Содержание
- 1. Электроника: резисторы и делители
- 2. Резисторы(сопротивление) – пассивный элемент электрической цепи, характеризуемый
- 3. Основные характеристики и параметры резисторовНоминальное сопротивление.Предельная рассеиваемая
- 4. Постоянные резисторыу них значение сопротивления постоянно и
- 5. Слайд 5

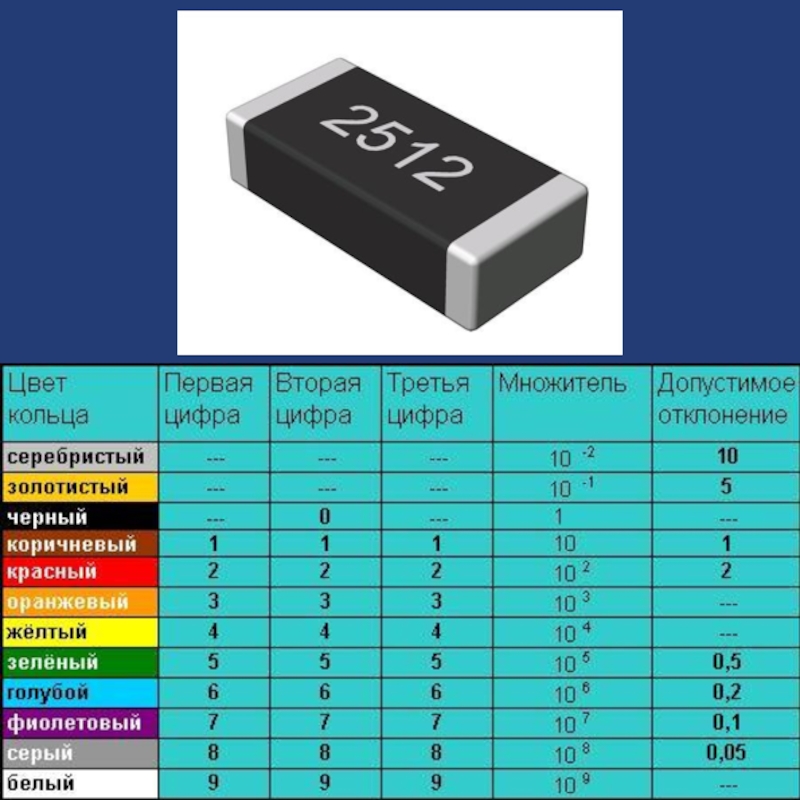

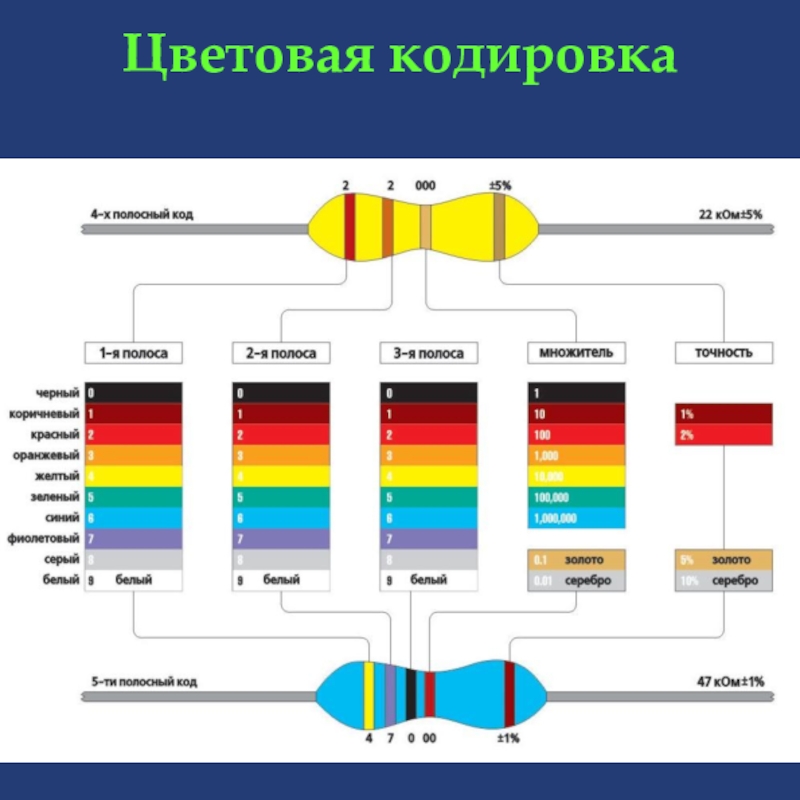

- 6. Цветовая кодировка
- 7. а.
- 8. Реоста́т (переменный резистор)(от др.-греч. ῥέος «поток» и
- 9. значение сопротивления меняется при помощи специальной ручки (вращающейся, или ползункового типа).Реоста́т (переменный резистор)

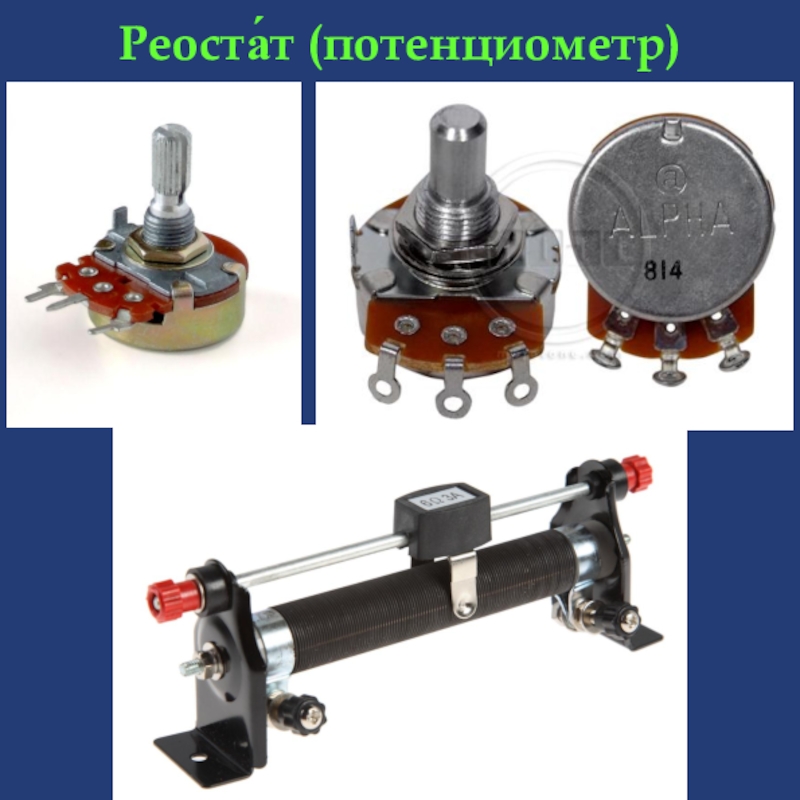

- 10. Реоста́т (потенциометр)
- 11. Подстроечные резисторы – предназначенные для редких регулировок, у которых значение сопротивления меняется при помощи шлица, вращаемого отвёрткой.
- 12. РеостатПри необходимости изменения тока или напряжения в

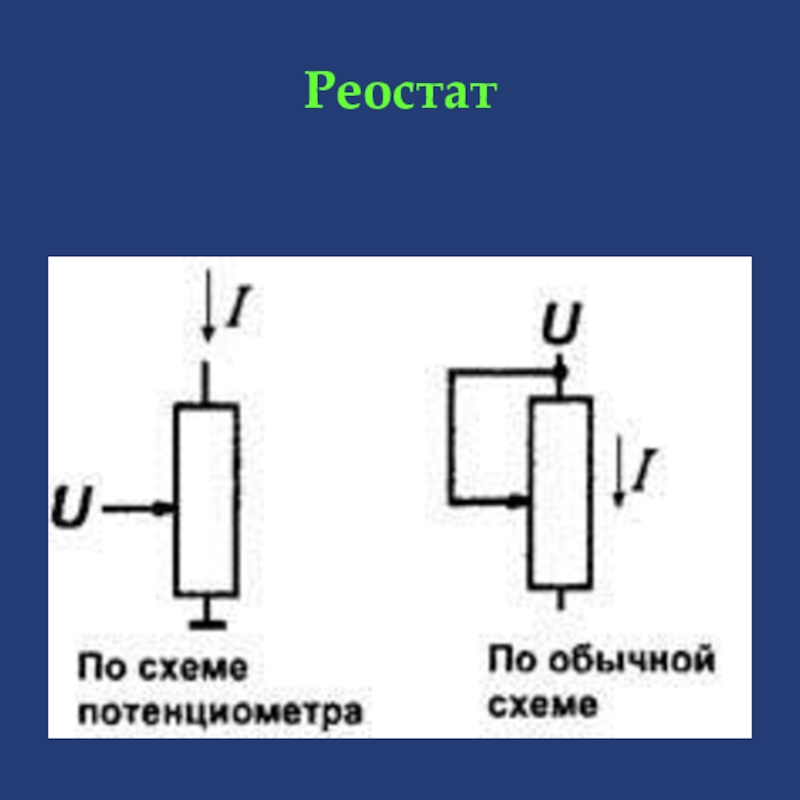

- 13. Реостат
- 14. Делитель напряженияВ качестве делителя напряжения обычно применяют
- 15. Делители используются для задания потенциалов и рабочих
- 16. Делитель напряжения
- 17. Сопротивление нагрузки, делителя напряжения должно быть много
Резисторы(сопротивление) – пассивный элемент электрической цепи, характеризуемый сопротивлением электрическому току.Применяются резисторы чаще, чем любые другие элементы электроники. Они обеспечивают режим смещения транзисторов в усилительных каскадах, позволяют контролировать и регулиро-вать значения токов и напряжений в различных электрических цепях. Резисторы

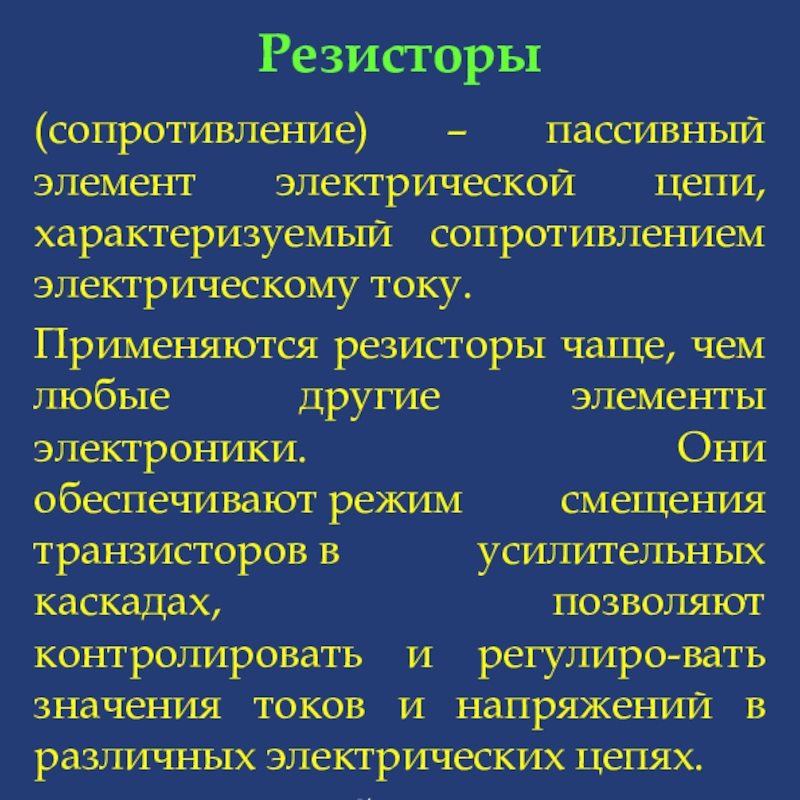

Слайд 2Резисторы
(сопротивление) – пассивный элемент электрической цепи, характеризуемый сопротивлением электрическому току.
Применяются резисторы
чаще, чем любые другие элементы электроники. Они обеспечивают режим смещения транзисторов в усилительных каскадах, позволяют контролировать и регулиро-вать значения токов и напряжений в различных электрических цепях.
Резисторы бывают постоянные, переменные и подстроечные.
Резисторы бывают постоянные, переменные и подстроечные.

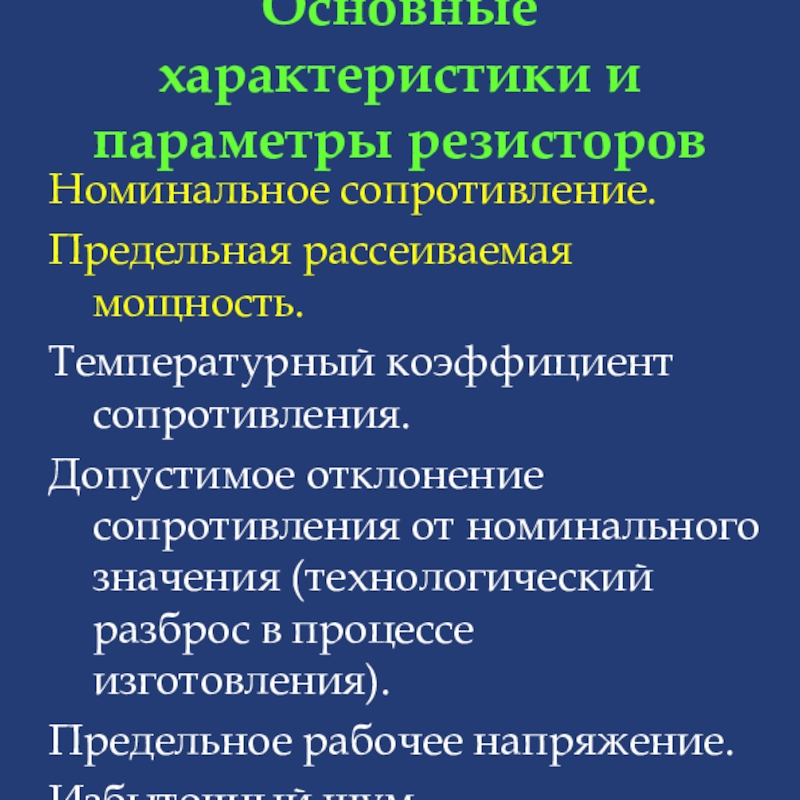

Слайд 3Основные характеристики и параметры резисторов
Номинальное сопротивление.
Предельная рассеиваемая мощность.
Температурный коэффициент сопротивления.
Допустимое отклонение
сопротивления от номинального значения (технологический разброс в процессе изготовления).
Предельное рабочее напряжение.
Избыточный шум.
Предельное рабочее напряжение.
Избыточный шум.

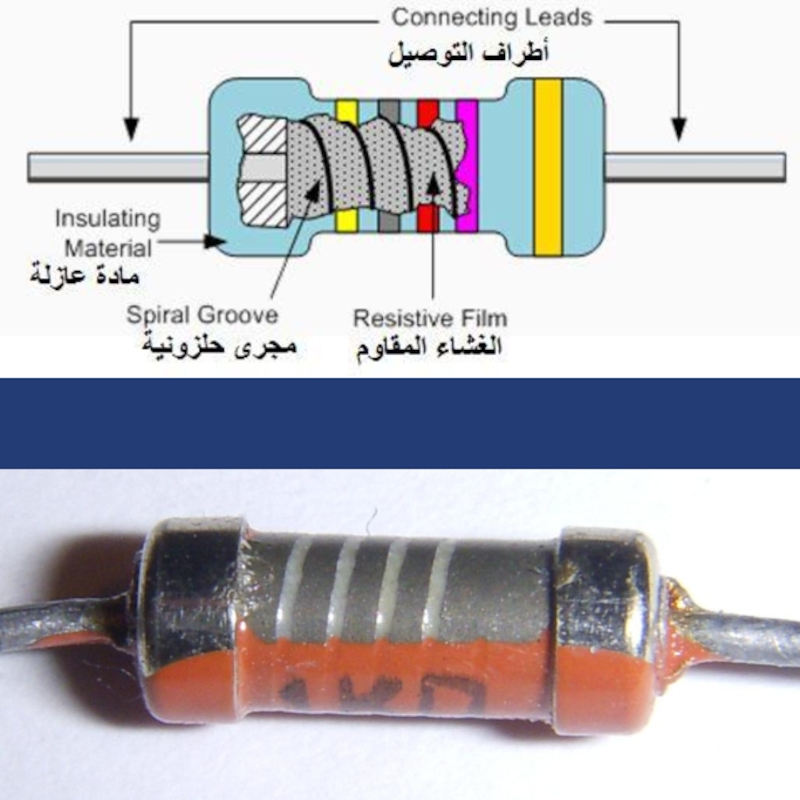

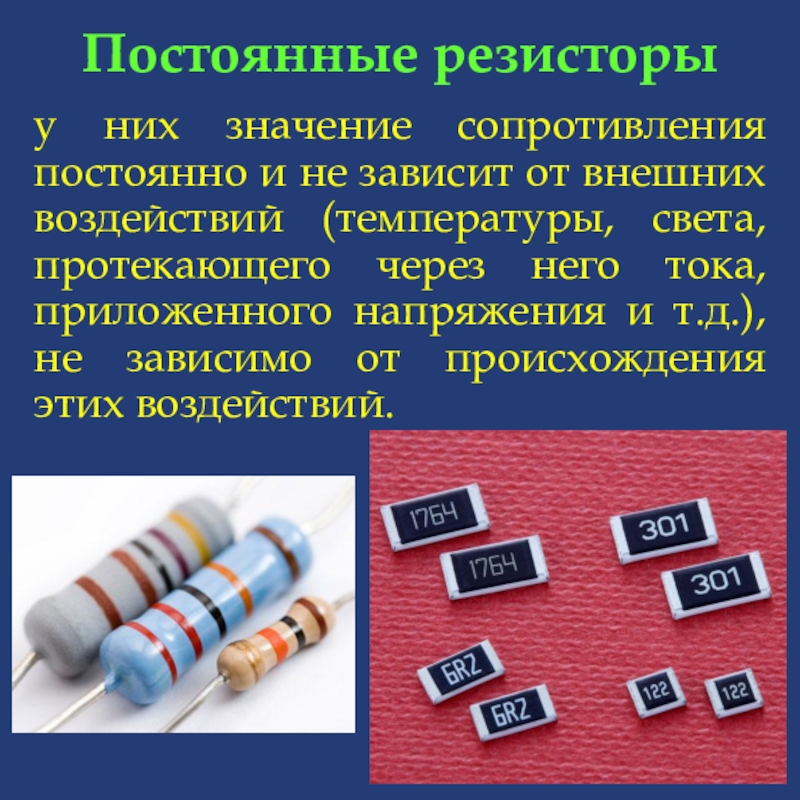

Слайд 4Постоянные резисторы
у них значение сопротивления постоянно и не зависит от внешних
воздействий (температуры, света, протекающего через него тока, приложенного напряжения и т.д.), не зависимо от происхождения этих воздействий.

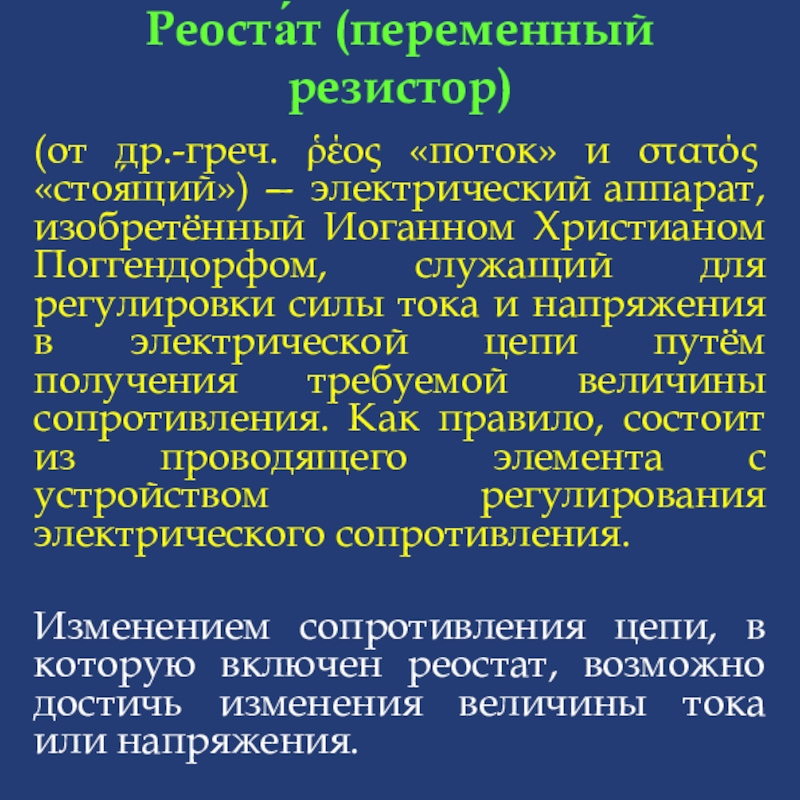

Слайд 8Реоста́т (переменный резистор)
(от др.-греч. ῥέος «поток» и στατός «стоя́щий») — электрический аппарат,
изобретённый Иоганном Христианом Поггендорфом, служащий для регулировки силы тока и напряжения в электрической цепи путём получения требуемой величины сопротивления. Как правило, состоит из проводящего элемента с устройством регулирования электрического сопротивления.
Изменением сопротивления цепи, в которую включен реостат, возможно достичь изменения величины тока или напряжения.
Изменением сопротивления цепи, в которую включен реостат, возможно достичь изменения величины тока или напряжения.

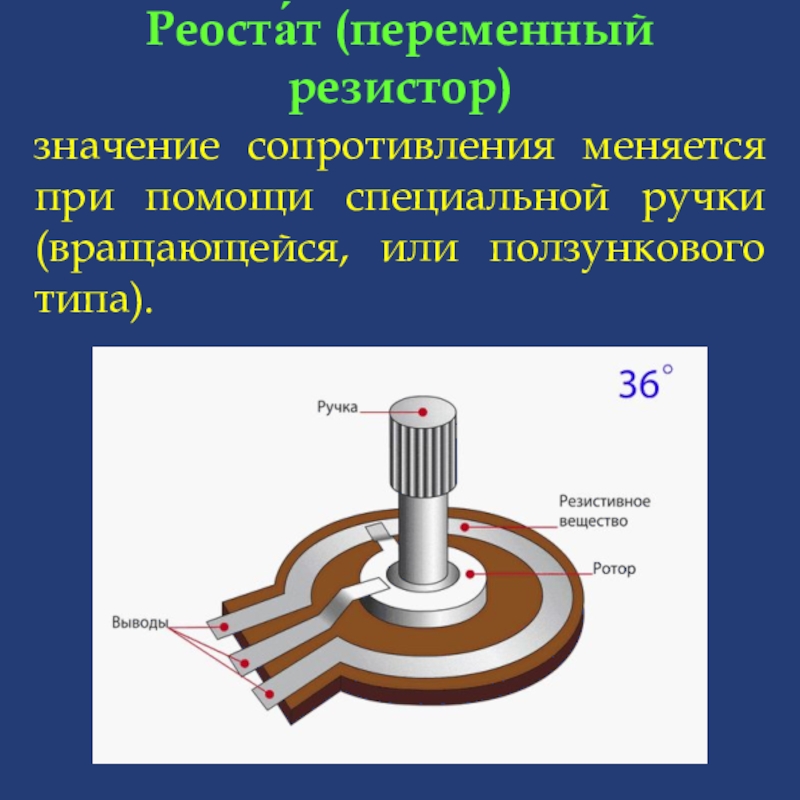

Слайд 9значение сопротивления меняется при помощи специальной ручки (вращающейся, или ползункового типа).
Реоста́т
(переменный резистор)

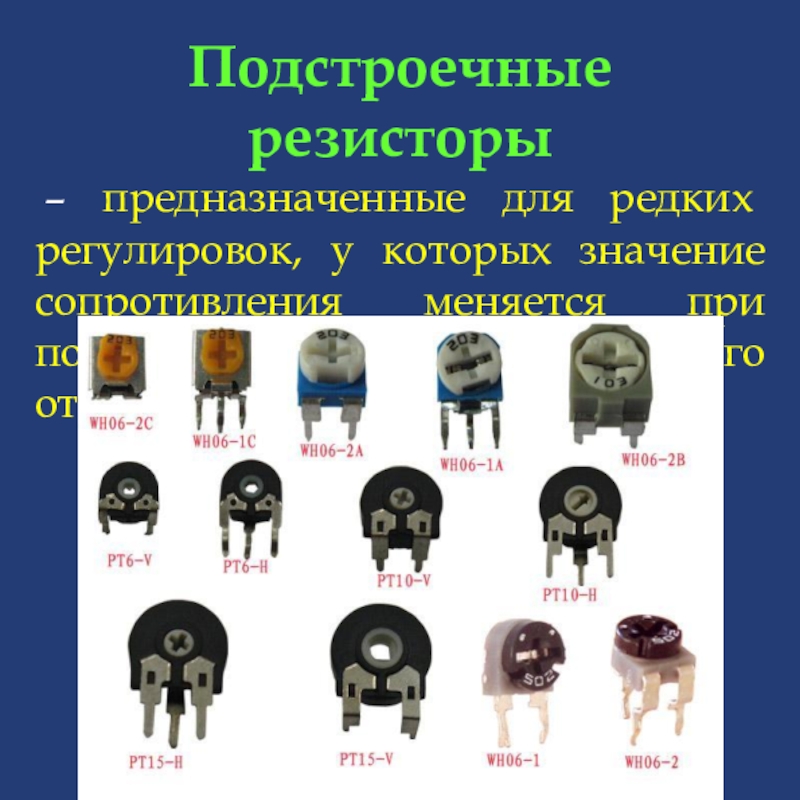

Слайд 11Подстроечные резисторы
– предназначенные для редких регулировок, у которых значение сопротивления меняется
при помощи шлица, вращаемого отвёрткой.

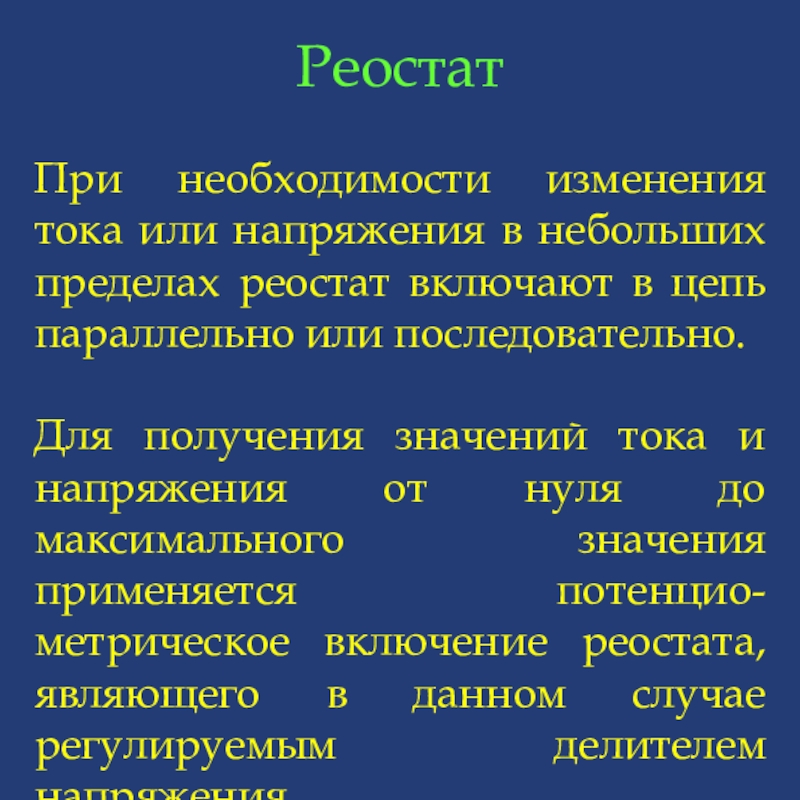

Слайд 12Реостат
При необходимости изменения тока или напряжения в небольших пределах реостат включают
в цепь параллельно или последовательно.
Для получения значений тока и напряжения от нуля до максимального значения применяется потенцио-метрическое включение реостата, являющего в данном случае регулируемым делителем напряжения.
Для получения значений тока и напряжения от нуля до максимального значения применяется потенцио-метрическое включение реостата, являющего в данном случае регулируемым делителем напряжения.
Слайд 14Делитель напряжения
В качестве делителя напряжения обычно применяют потенциометры. Делитель напряжения можно
представить как два последовательных участка цепи, называемые плечами, сумма напряжений на которых равна входному напряжению.

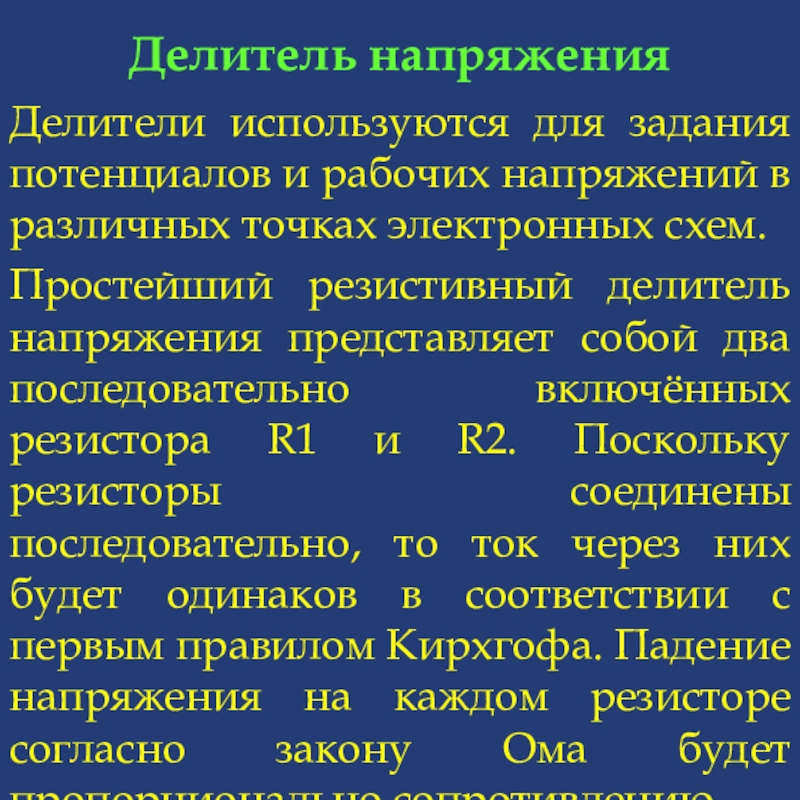

Слайд 15Делители используются для задания потенциалов и рабочих напряжений в различных точках
электронных схем.

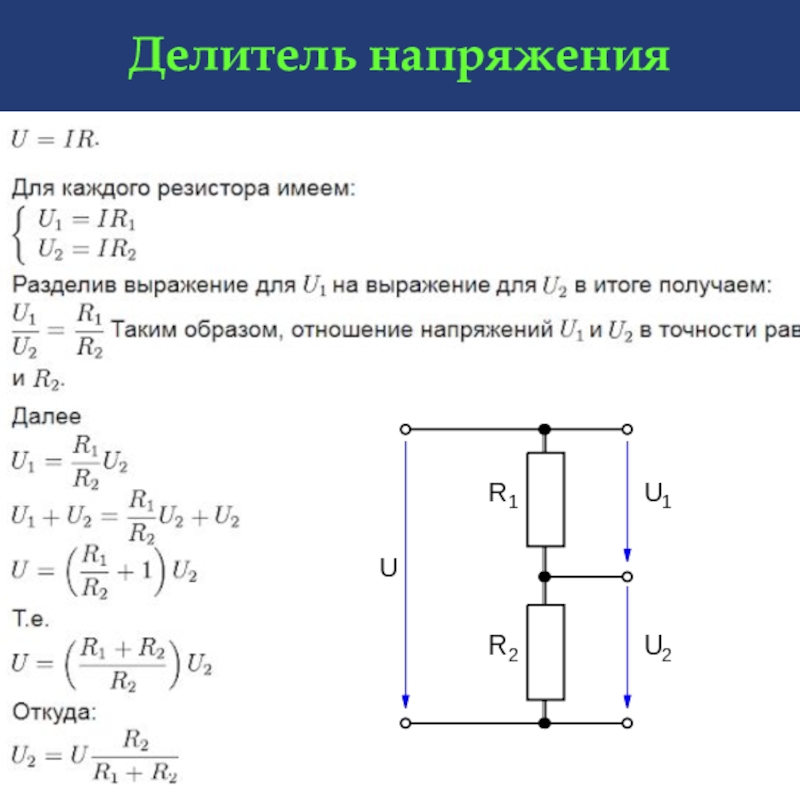

Простейший резистивный делитель напряжения представляет собой два последовательно включённых резистора R1 и R2. Поскольку резисторы соединены последовательно, то ток через них будет одинаков в соответствии с первым правилом Кирхгофа. Падение напряжения на каждом резисторе согласно закону Ома будет пропорционально сопротивлению.
Простейший резистивный делитель напряжения представляет собой два последовательно включённых резистора R1 и R2. Поскольку резисторы соединены последовательно, то ток через них будет одинаков в соответствии с первым правилом Кирхгофа. Падение напряжения на каждом резисторе согласно закону Ома будет пропорционально сопротивлению.
Делитель напряжения

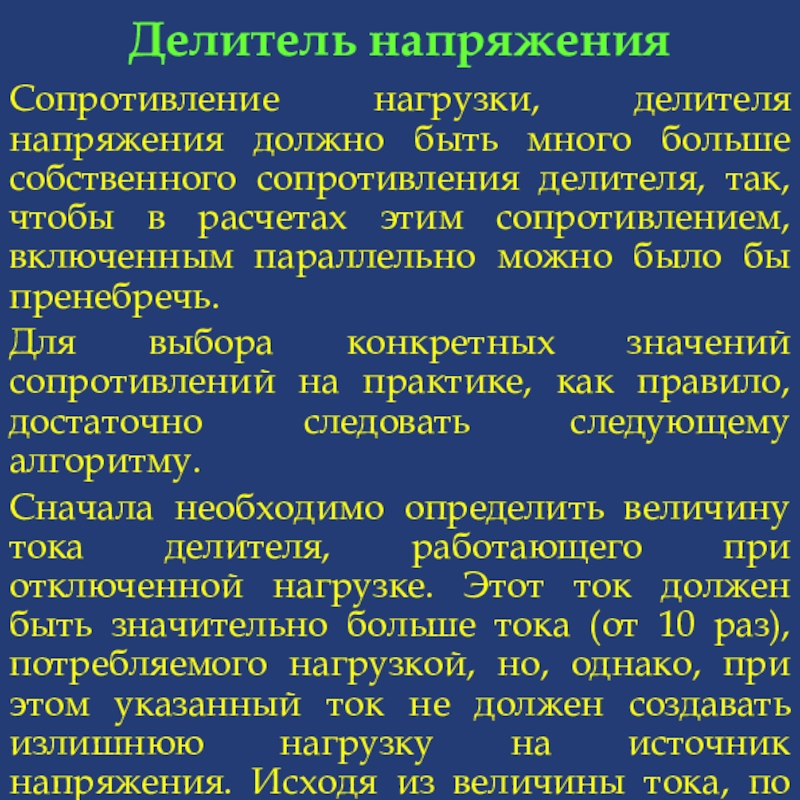

Слайд 17Сопротивление нагрузки, делителя напряжения должно быть много больше собственного сопротивления делителя,
так, чтобы в расчетах этим сопротивлением, включенным параллельно можно было бы пренебречь.
Для выбора конкретных значений сопротивлений на практике, как правило, достаточно следовать следующему алгоритму.
Сначала необходимо определить величину тока делителя, работающего при отключенной нагрузке. Этот ток должен быть значительно больше тока (от 10 раз), потребляемого нагрузкой, но, однако, при этом указанный ток не должен создавать излишнюю нагрузку на источник напряжения. Исходя из величины тока, по закону Ома определяют значение суммарного сопротивления.
Для выбора конкретных значений сопротивлений на практике, как правило, достаточно следовать следующему алгоритму.
Сначала необходимо определить величину тока делителя, работающего при отключенной нагрузке. Этот ток должен быть значительно больше тока (от 10 раз), потребляемого нагрузкой, но, однако, при этом указанный ток не должен создавать излишнюю нагрузку на источник напряжения. Исходя из величины тока, по закону Ома определяют значение суммарного сопротивления.
Делитель напряжения
