Слайд 1
ЭЛЕКТРИЧЕСКИЕ МАШИНЫ ПЕРЕМЕННОГО ТОКА
Текст слайда:

ЭЛЕКТРИЧЕСКИЕ МАШИНЫ ПЕРЕМЕННОГО ТОКА



Слайд 2
Асинхронные машины Асинхронная машина – это бесколлекторная машина переменного тока, у которой при работе возбуждается вращающееся магнитное
Текст слайда:

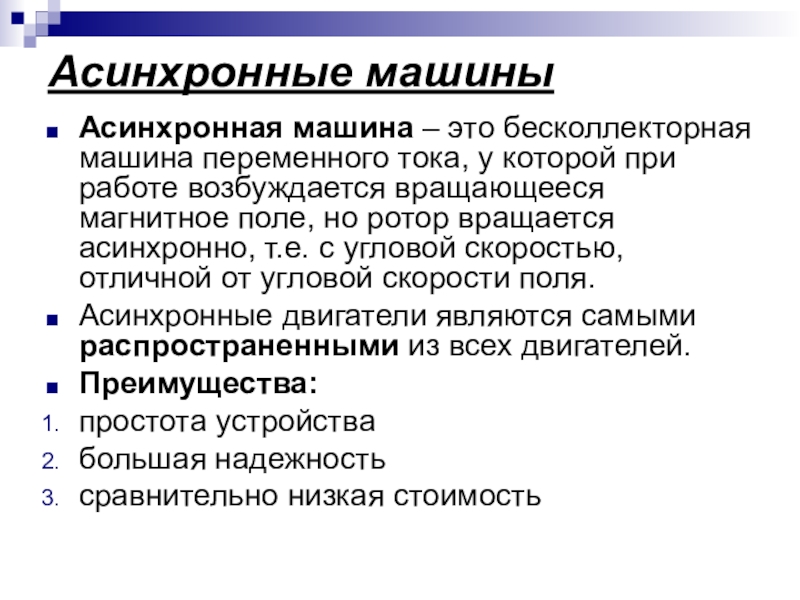

Асинхронные машины

Асинхронная машина – это бесколлекторная машина переменного тока, у которой при работе возбуждается вращающееся магнитное поле, но ротор вращается асинхронно, т.е. с угловой скоростью, отличной от угловой скорости поля.
Асинхронные двигатели являются самыми распространенными из всех двигателей.
Преимущества:
простота устройства
большая надежность
сравнительно низкая стоимость


Слайд 3
Устройство асинхронного двигателя Статор – неподвижная часть двигателя – имеет цилиндрическую форму. 1-корпус2-сердечник3-обмоткаМагнитопровод статора собирается из тонких
Текст слайда:

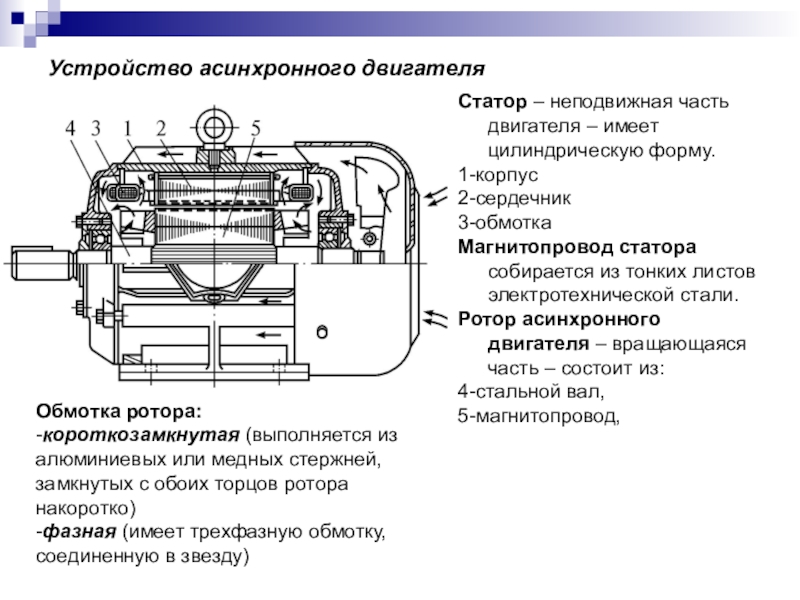

Устройство асинхронного двигателя

Статор – неподвижная часть двигателя – имеет цилиндрическую форму.
1-корпус
2-сердечник
3-обмотка
Магнитопровод статора собирается из тонких листов электротехнической стали.
Ротор асинхронного двигателя – вращающаяся часть – состоит из:
4-стальной вал,
5-магнитопровод,

Обмотка ротора:
-короткозамкнутая (выполняется из алюминиевых или медных стержней, замкнутых с обоих торцов ротора накоротко)
-фазная (имеет трехфазную обмотку, соединенную в звезду)


Слайд 4
Соединение обмотки статора осуществляется в коробке, в которую выведены начала фаз С1, С2, С3 и концы фаз
Текст слайда:

Соединение обмотки статора осуществляется в коробке, в которую выведены начала фаз С1, С2, С3 и концы фаз С4, С5, С6.

Звездой

Треугольником


Слайд 5
Получение вращающегося магнитного поляЕсли по системе проводников, распределенных в пространстве по окружности, протекают токи, сдвинутые по фазе,
Текст слайда:

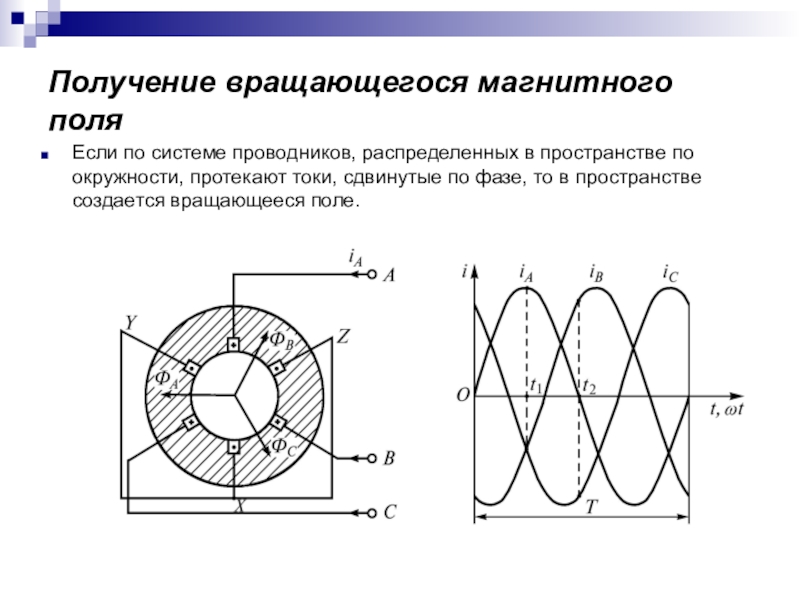

Получение вращающегося магнитного поля

Если по системе проводников, распределенных в пространстве по окружности, протекают токи, сдвинутые по фазе, то в пространстве создается вращающееся поле.


Слайд 6
При t=0;  p – число пар полюсов машины; – частота тока статора.
Текст слайда:


При t=0



;






p – число пар полюсов машины;

– частота тока статора.


Слайд 7
Принцип действия асинхронной машины и режимы ее работы Трехфазная обмотка статора создает магнитное поле, вращающееся со скоростьюСкольжение
Текст слайда:

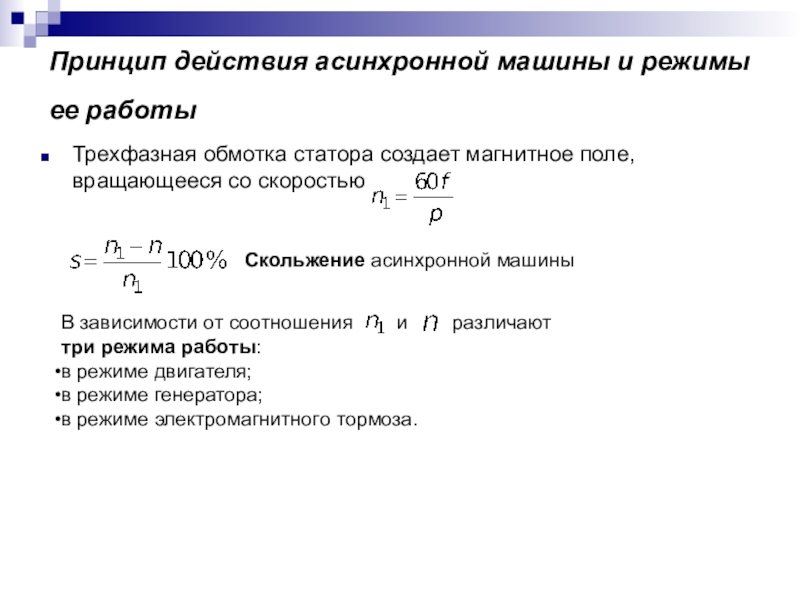

Принцип действия асинхронной машины и режимы ее работы

Трехфазная обмотка статора создает магнитное поле, вращающееся со скоростью



Скольжение асинхронной машины

В зависимости от соотношения и различают
три режима работы:
в режиме двигателя;
в режиме генератора;
в режиме электромагнитного тормоза.



Слайд 8
Работа в режиме двигателя При линии поля статора перемещаются относительно ротора также по часовой стрелке со скоростью
Текст слайда:

Работа в режиме двигателя

При

линии поля статора перемещаются относительно ротора также по часовой стрелке со скоростью

.


до

т.е. при скольжении от

до


Слайд 9
Работа в режиме генератора ротор приводится во вращение в том же направлении со скоростью . Асинхронная машина
Текст слайда:

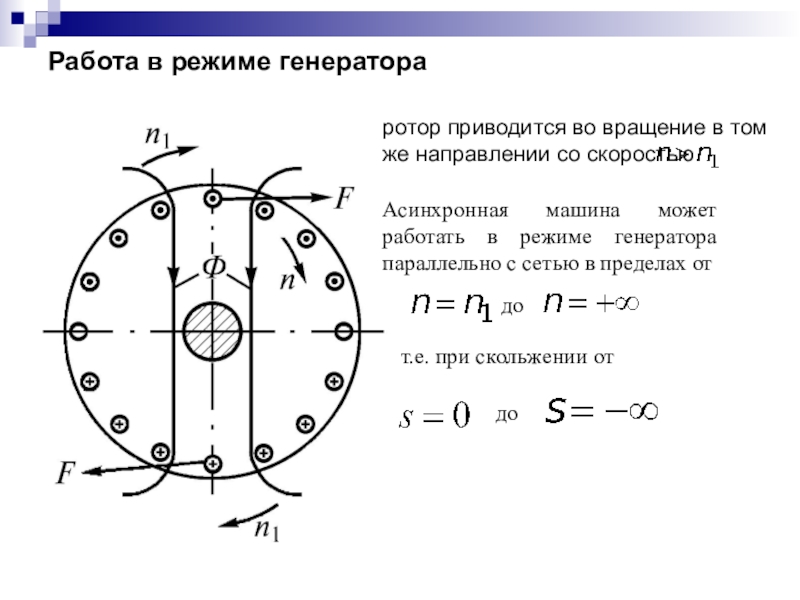

Работа в режиме генератора

ротор приводится во вращение в том же направлении со скоростью

.

Асинхронная машина может работать в режиме генератора параллельно с сетью в пределах от

до

т.е. при скольжении от

до

.


Слайд 10
Работа в режиме электромагнитного тормоза Ротор приводится во вращение против направления вращения магнитного потока статора. Возникает при
Текст слайда:

Работа в режиме электромагнитного тормоза


Ротор приводится во вращение против направления вращения магнитного потока статора.

Возникает при скольжении от до

Примером практического применения режима электромагнитного тормоза является опускание груза в подъемно-транспортных устройствах.




Слайд 11
Синхронные машины  Синхронными машинами называют электрические машины переменного тока, у которых частота вращения ротора находится в
Текст слайда:

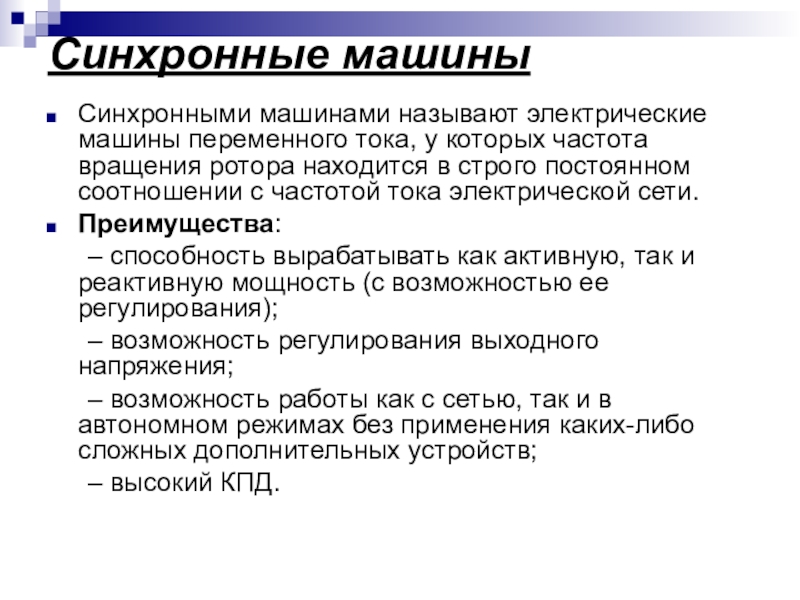

Синхронные машины

Синхронными машинами называют электрические машины переменного тока, у которых частота вращения ротора находится в строго постоянном соотношении с частотой тока электрической сети.
Преимущества:
– способность вырабатывать как активную, так и реактивную мощность (с возможностью ее регулирования);
– возможность регулирования выходного напряжения;
– возможность работы как с сетью, так и в автономном режимах без применения каких-либо сложных дополнительных устройств;
– высокий КПД.


Слайд 12
Устройство синхронной машины Неподвижный статор – выполняет функции якоря, Вращающийся ротор – служит индуктором. два типа роторов:
Текст слайда:

Устройство синхронной машины

Неподвижный статор – выполняет функции якоря,
Вращающийся ротор – служит индуктором.

два типа роторов:
Явнополюсный а)
Неявнополюсный б)

Явнополюсный ротор – имеет выступающие полюсы, применяют у машин с частотой вращения до 1000, 1500 об/мин.

Неявнополюсный ротор – имеет вид цилиндра, применяют при скоростях 1500 и 3000 об/мин.


Слайд 13
Холостой ход синхронного генератора обмотка якоря (статора) разомкнута и магнитное поле машины создается только обмоткой возбуждения ротора
Текст слайда:

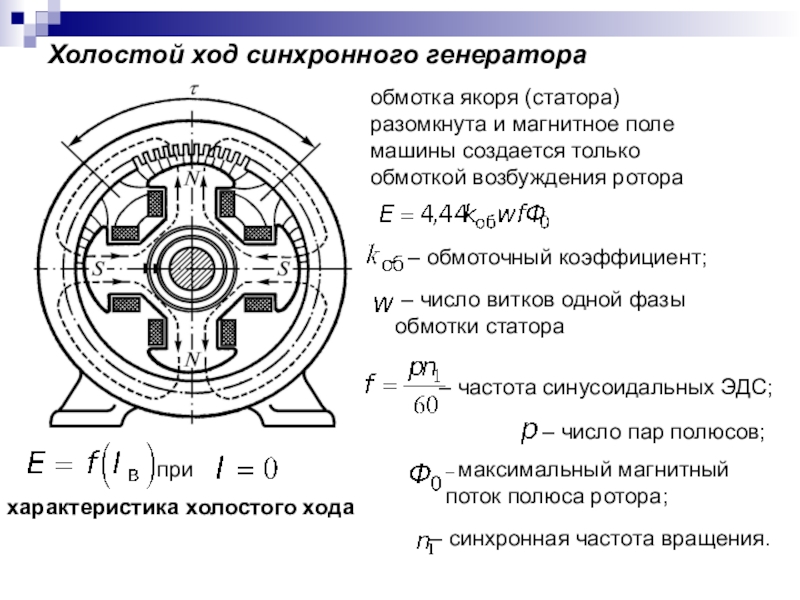

Холостой ход синхронного генератора

обмотка якоря (статора) разомкнута и магнитное поле машины создается только обмоткой возбуждения ротора


– обмоточный коэффициент;

– число витков одной фазы обмотки статора


– частота синусоидальных ЭДС;

 – число пар полюсов;

– максимальный магнитный поток полюса ротора;

– синхронная частота вращения.


при

характеристика холостого хода


Слайд 14
Вентильные генераторы с клювообразным ротором
Текст слайда:

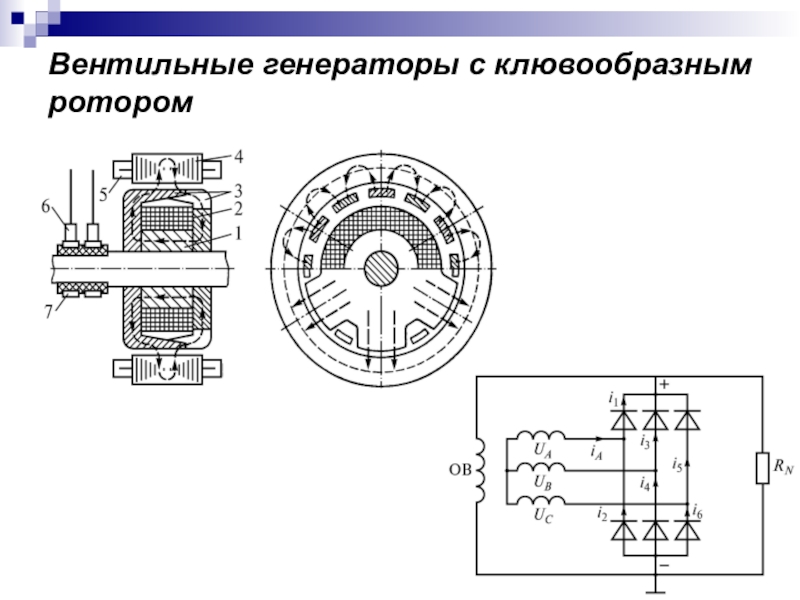

Вентильные генераторы с клювообразным ротором


Слайд 15
Вентильные генераторы индукторного типа – амплитудное значение ЭДС, – число витков в катушке и – число последовательно
Текст слайда:

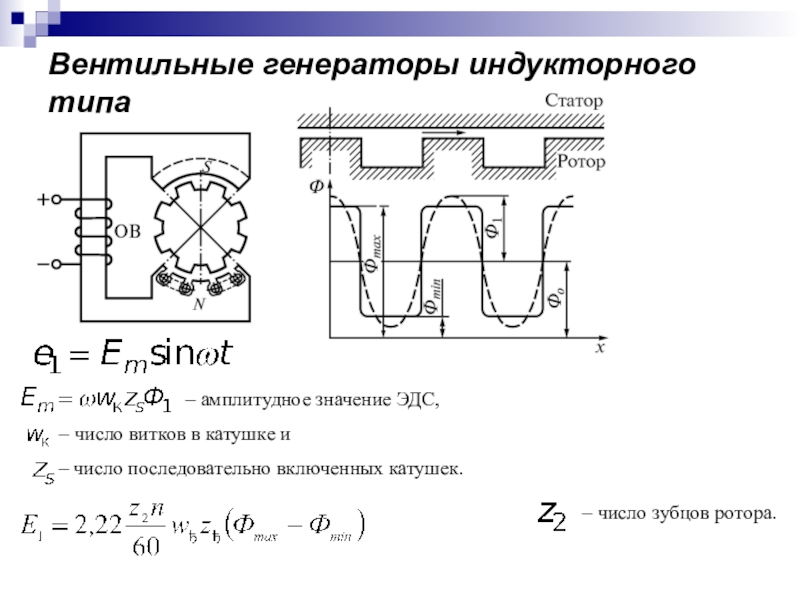

Вентильные генераторы индукторного типа





– амплитудное значение ЭДС,

– число витков в катушке и

– число последовательно включенных катушек.



– число зубцов ротора.


Слайд 16
Автотракторные генераторы переменного тока с постоянными магнитамимагнитные цепи выполняют независимыми
Текст слайда:

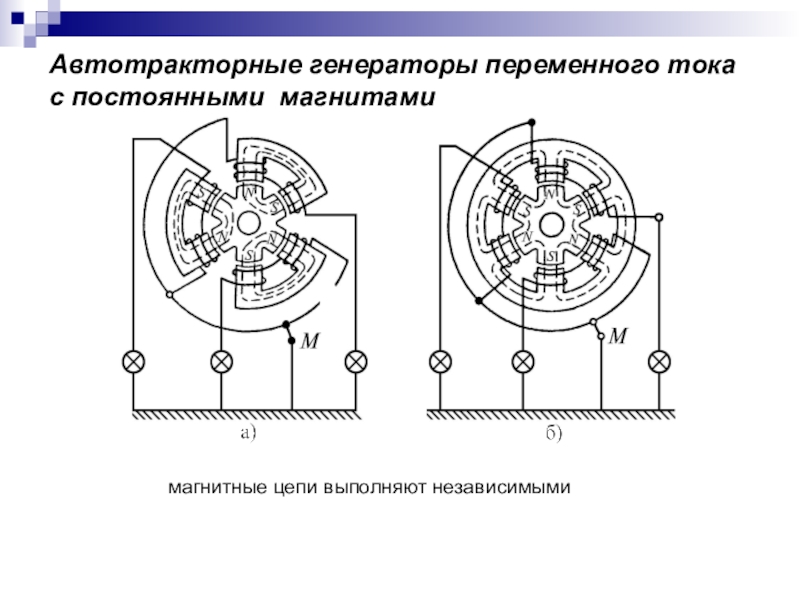

Автотракторные генераторы переменного тока с постоянными магнитами


магнитные цепи выполняют независимыми
