Презентация, доклад на тему Электрические аппараты дистанционного управления
Содержание
- 1. Электрические аппараты дистанционного управления
- 2. МУФТА МЕХАНИЧЕСКАЯ

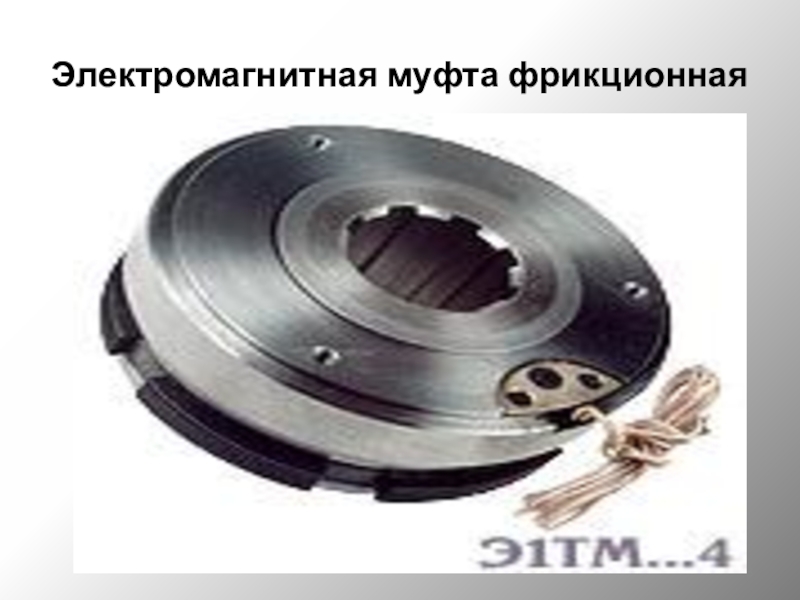

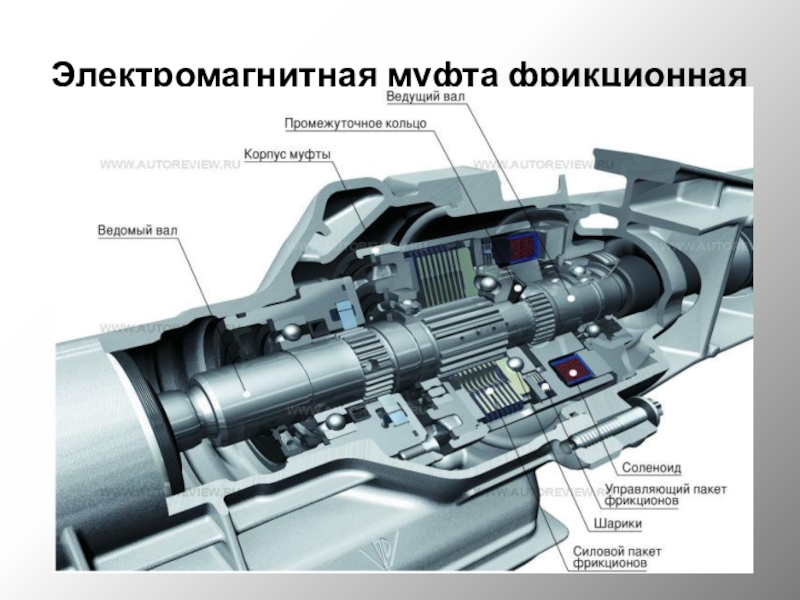

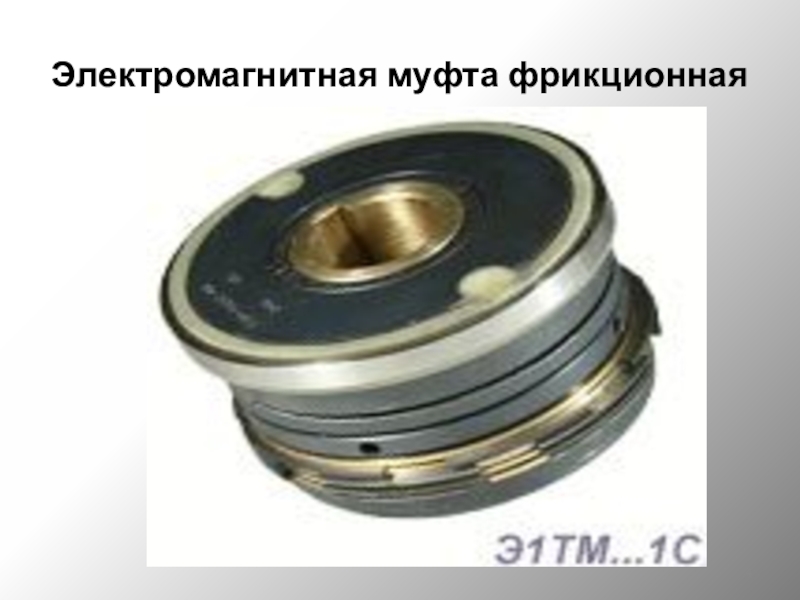

- 3. Электромагнитная муфта фрикционная

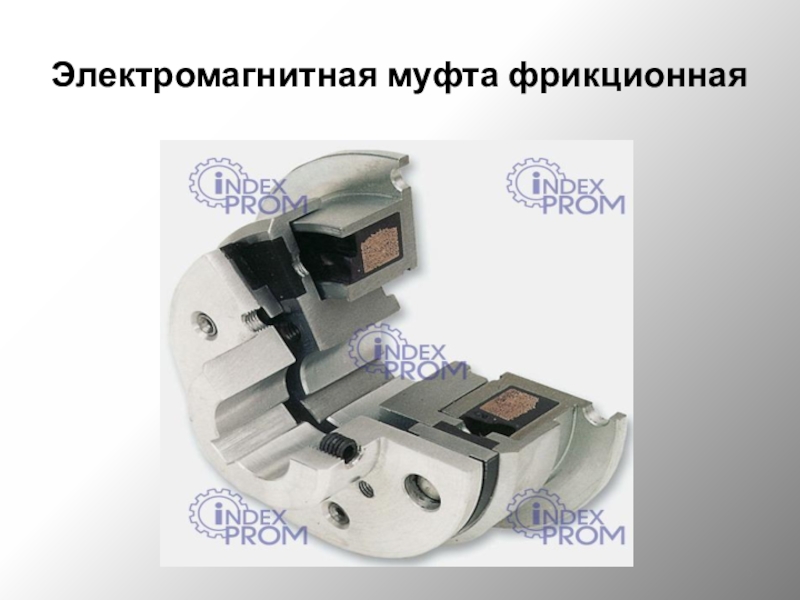

- 4. Электромагнитная муфта фрикционная
- 5. Электромагнитная муфта фрикционная
- 6. Электромагнитная муфта фрикционная

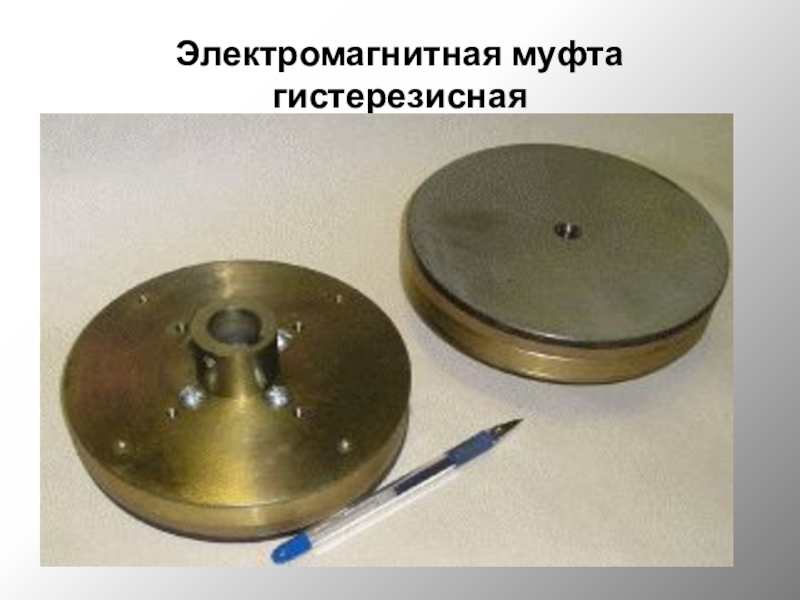

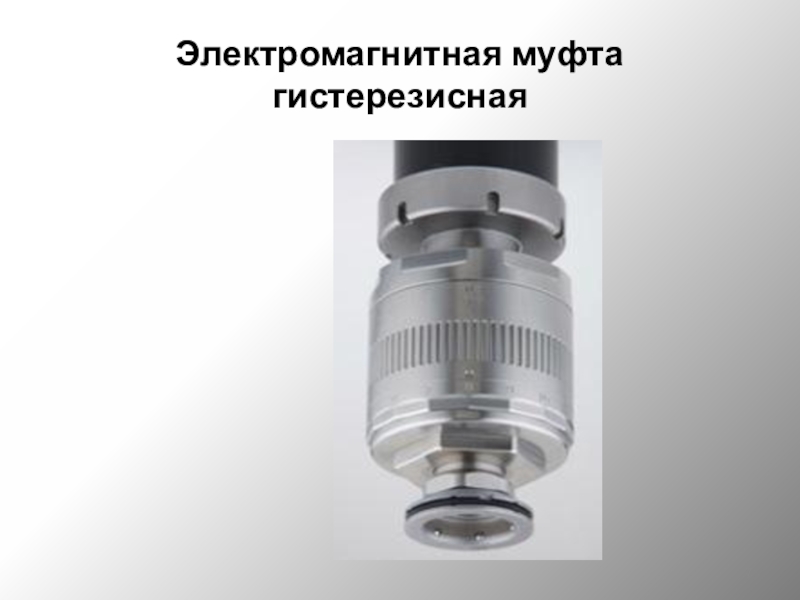

- 7. Электромагнитная муфта гистерезисная
- 8. Электромагнитная муфта гистерезисная

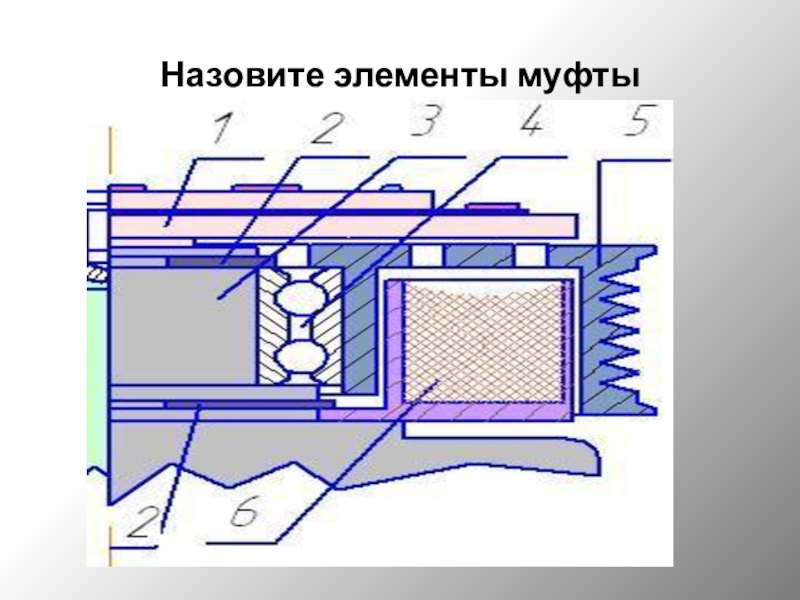

- 9. Назовите элементы муфты
- 10. Устройство электромагнитных реле

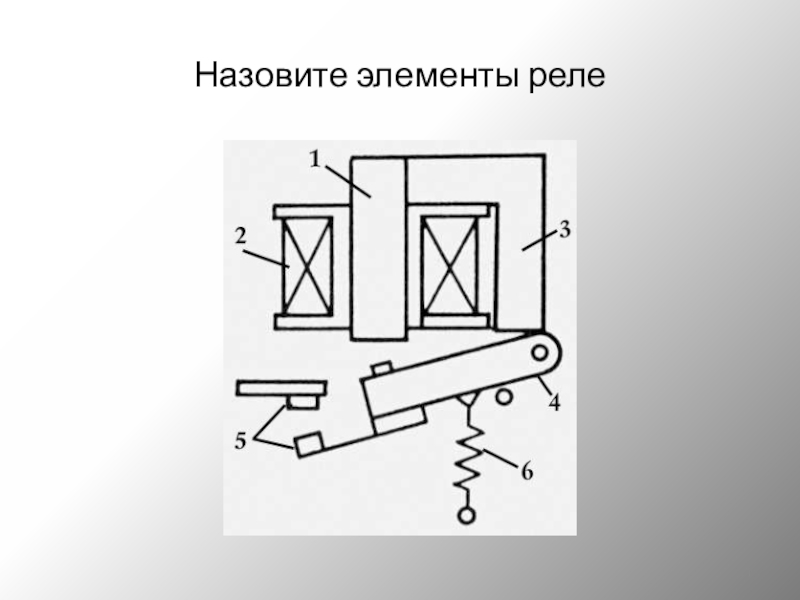

- 11. Назовите элементы реле

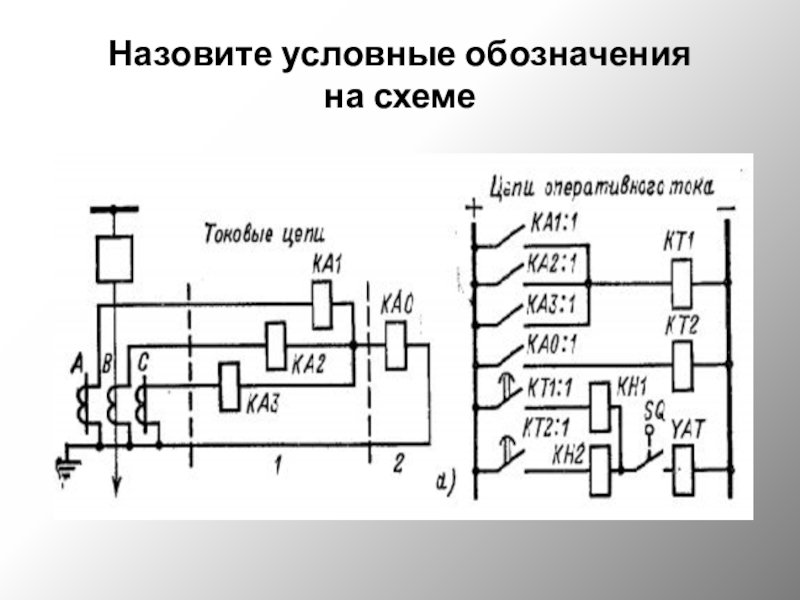

- 12. Назовите условные обозначения на схеме

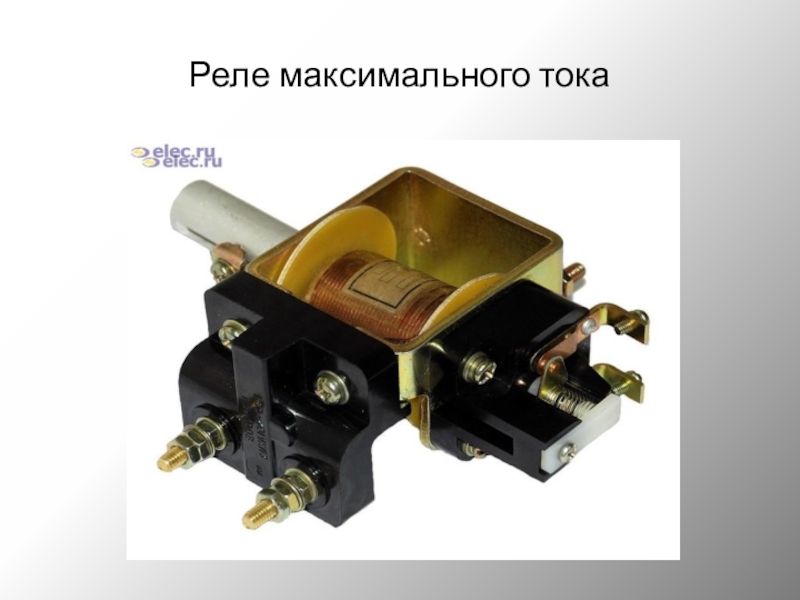

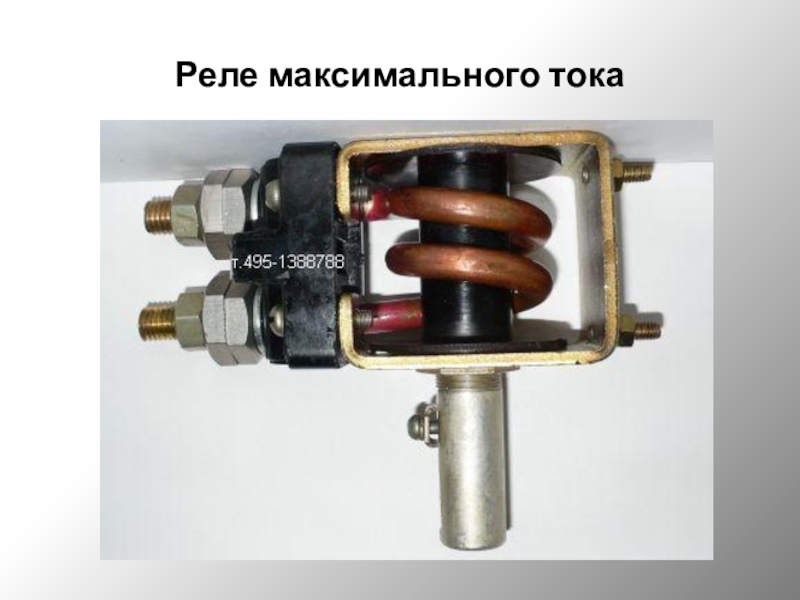

- 13. Реле максимального тока
- 14. Реле максимального тока

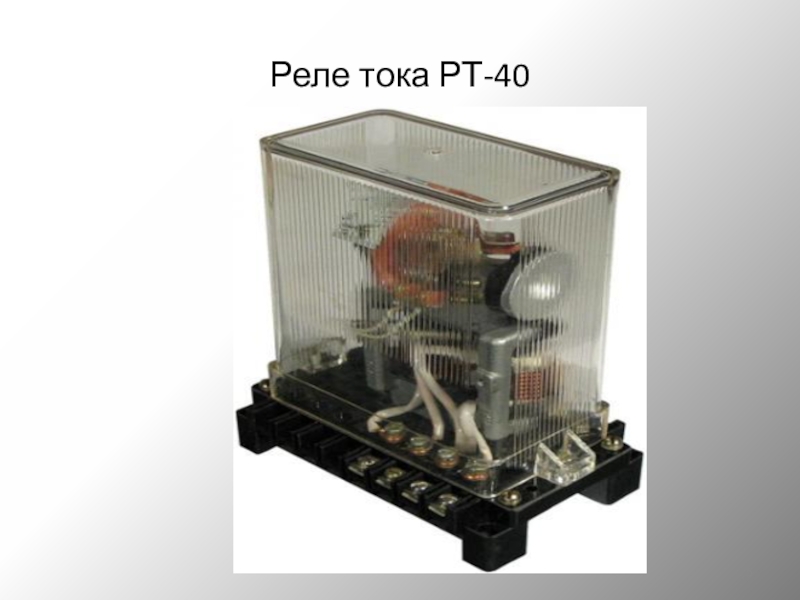

- 15. Реле тока РТ-40

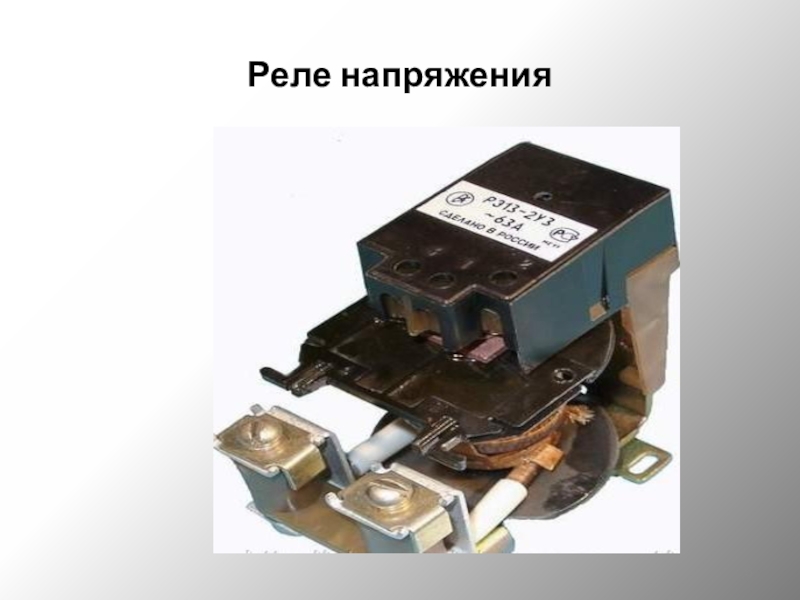

- 16. Реле напряжения
- 17. Реле напряжения

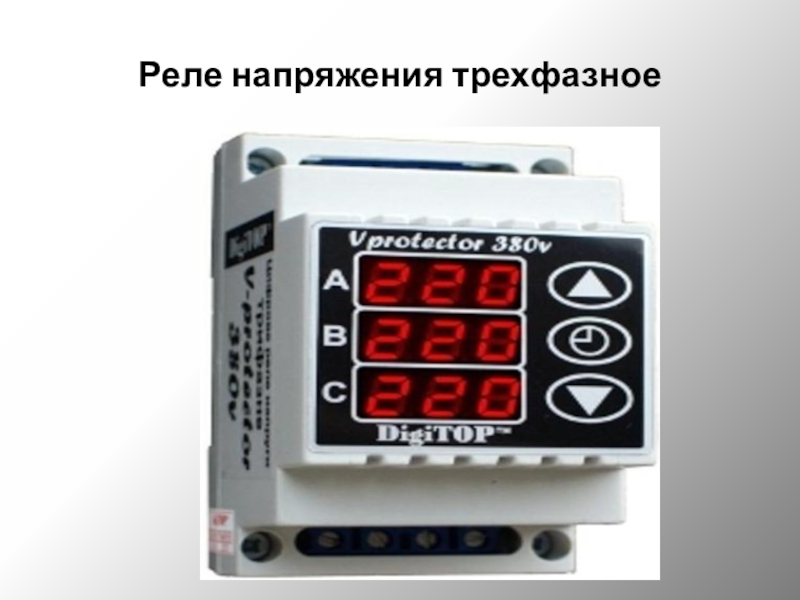

- 18. Реле напряжения трехфазное
- 19. Реле мощности

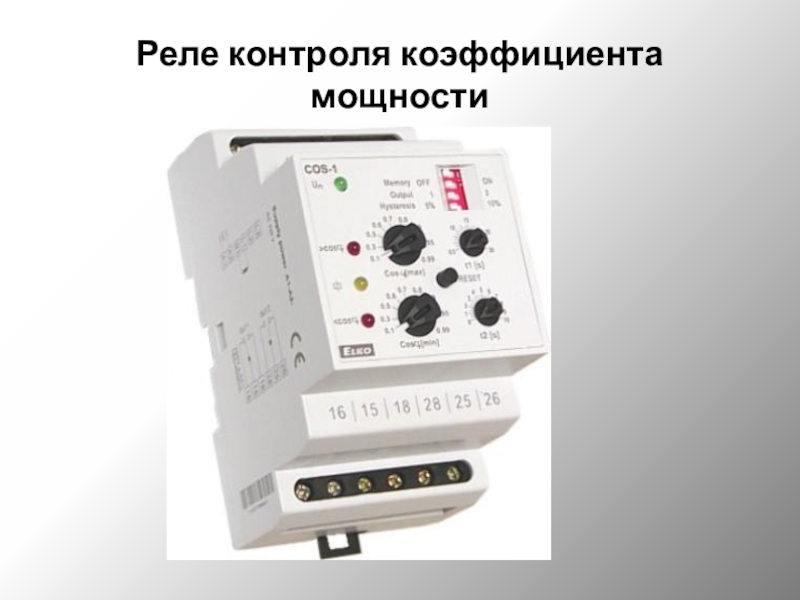

- 20. Реле контроля коэффициента мощности

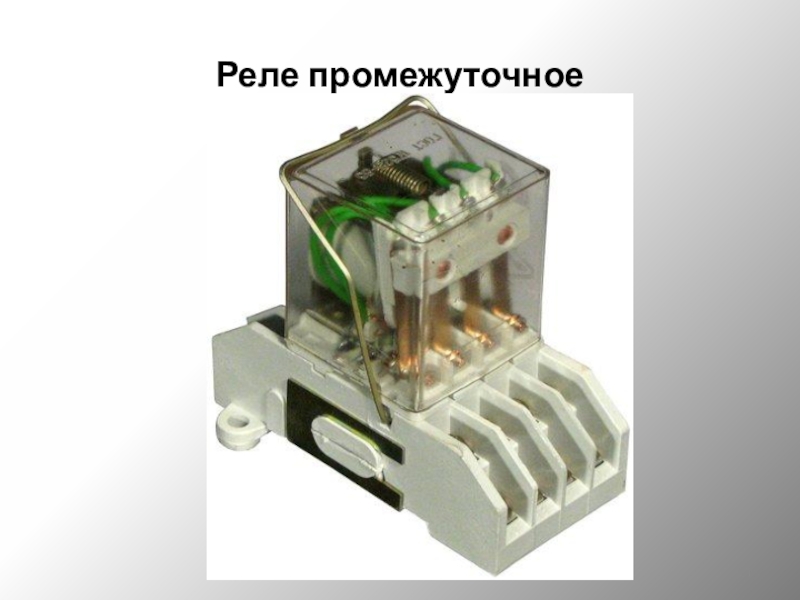

- 21. Реле промежуточное
- 22. Реле промежуточное

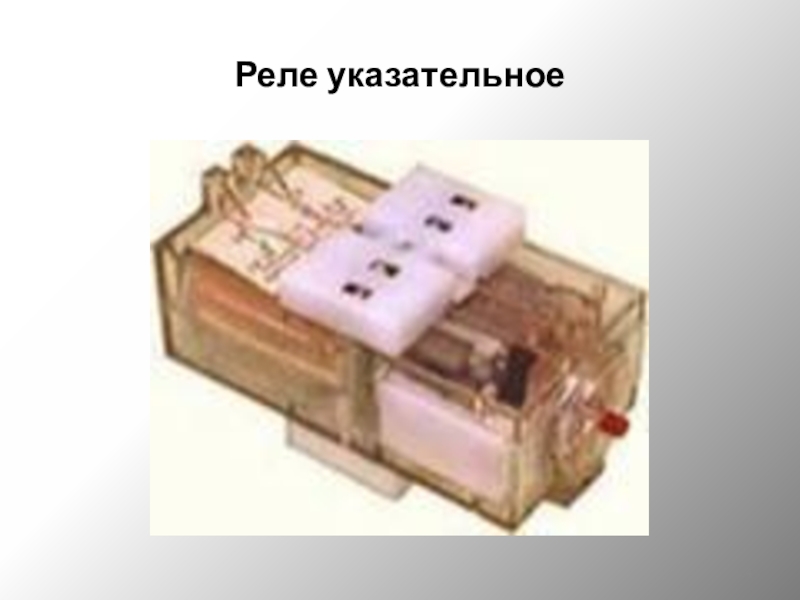

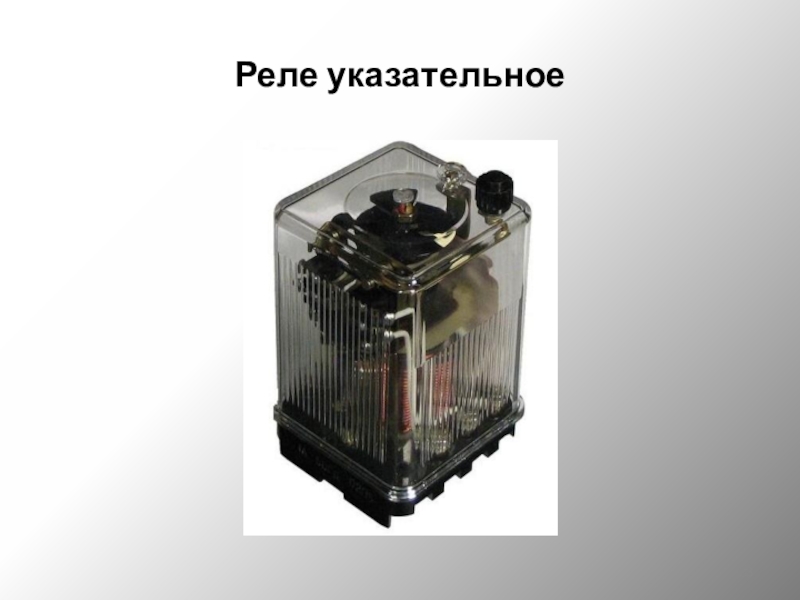

- 23. Реле указательное
- 24. Реле указательное

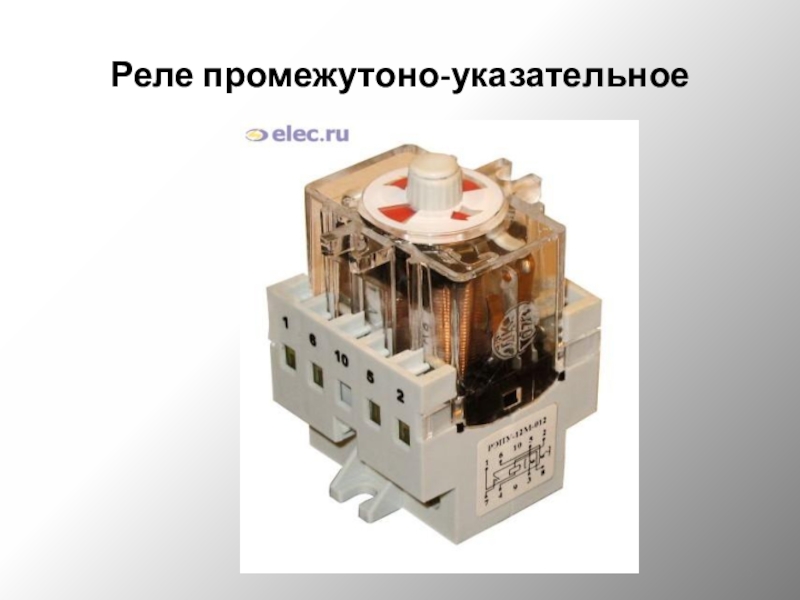

- 25. Реле промежутоно-указательное

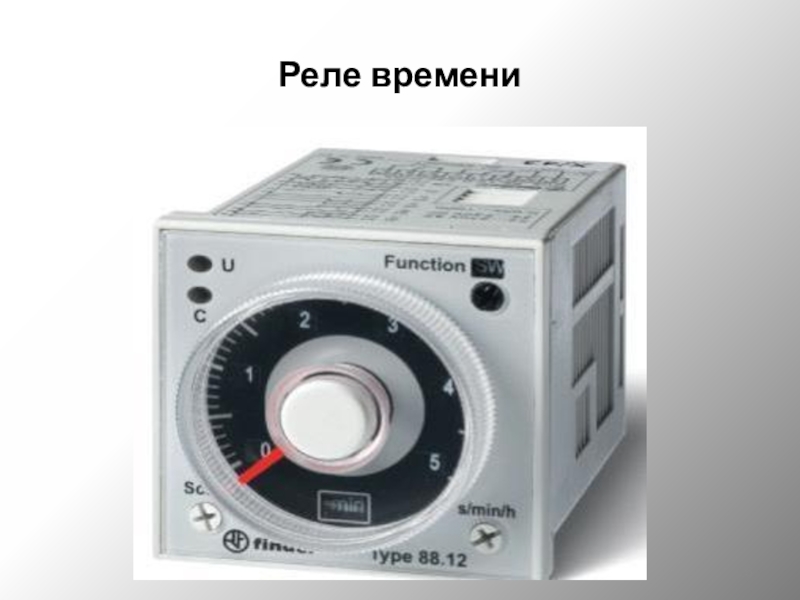

- 26. Реле времени
- 27. Реле времени

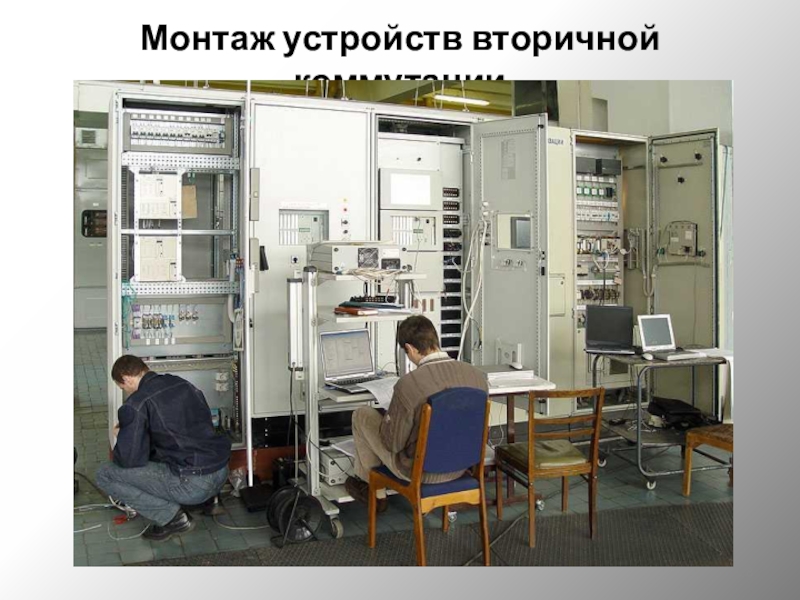

- 28. Монтаж устройств вторичной коммутации
- 29. Назовите известные вам элементы показанные на схеме

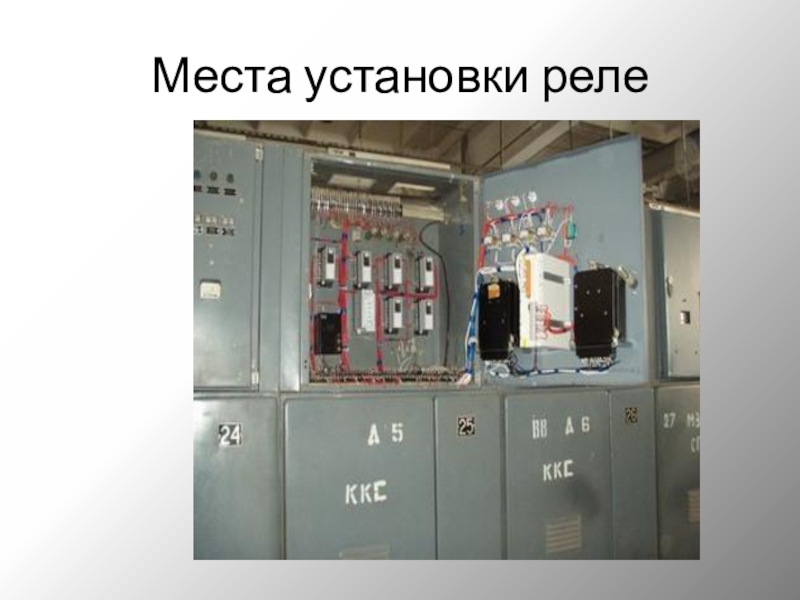

- 30. Места установки реле
- 31. Места установки реле

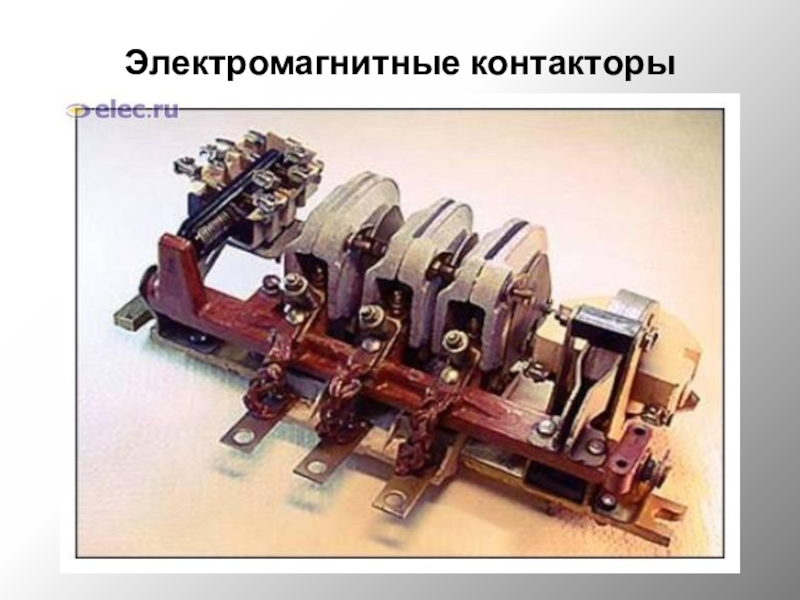

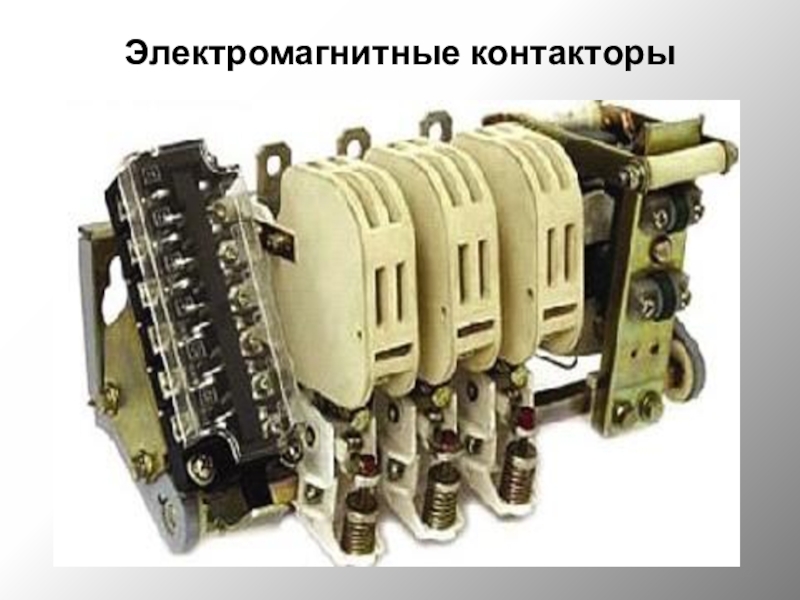

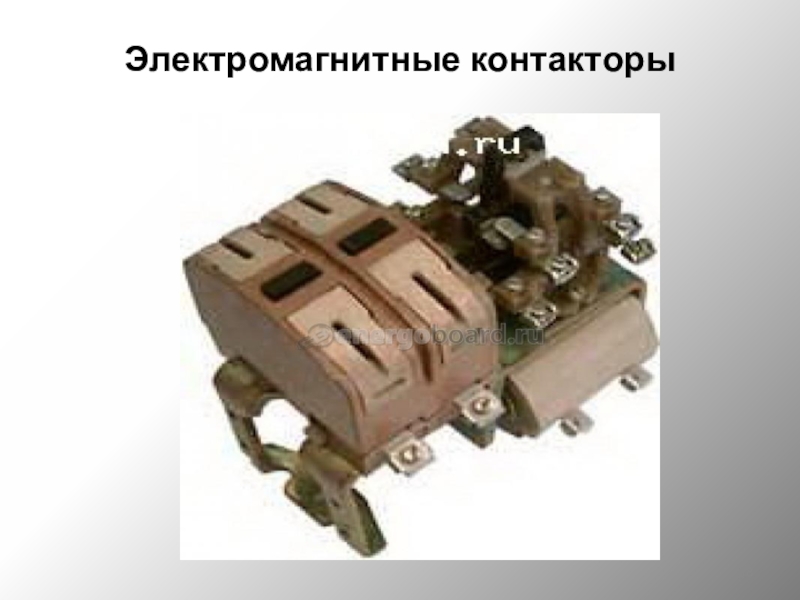

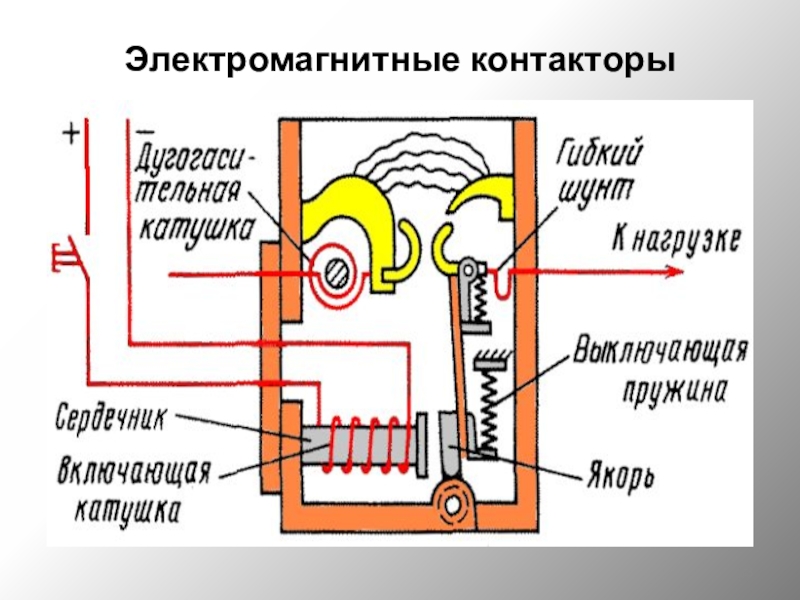

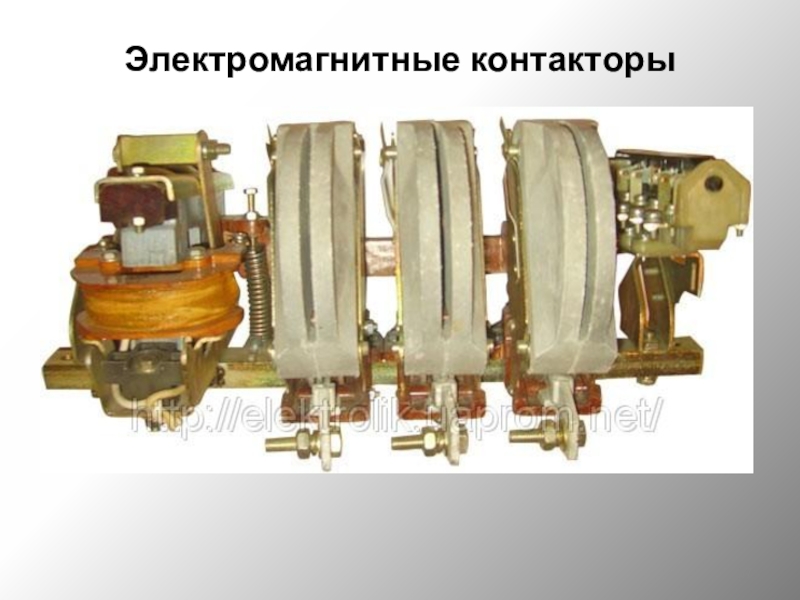

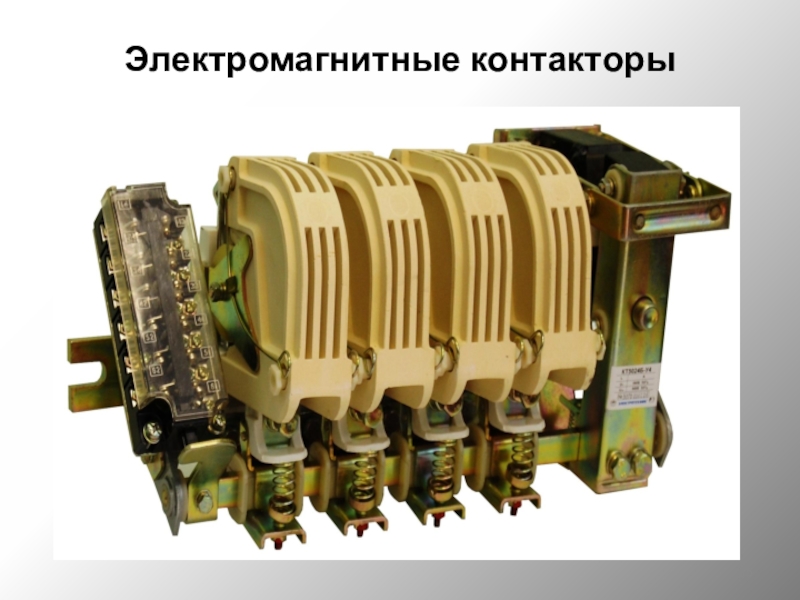

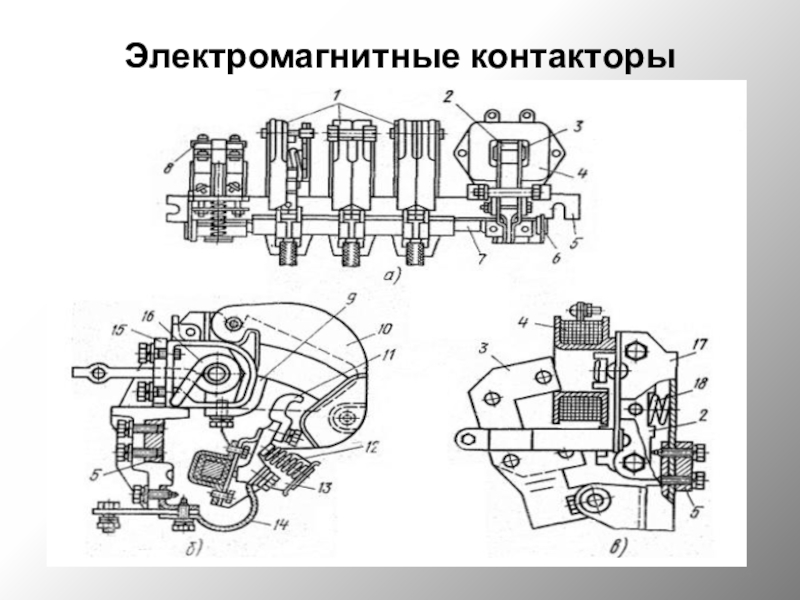

- 32. Электромагнитные контакторы
- 33. Электромагнитные контакторы
- 34. Электромагнитные контакторы
- 35. Электромагнитные контакторы
- 36. Электромагнитные контакторы
- 37. Электромагнитные контакторы
- 38. Электромагнитные контакторы

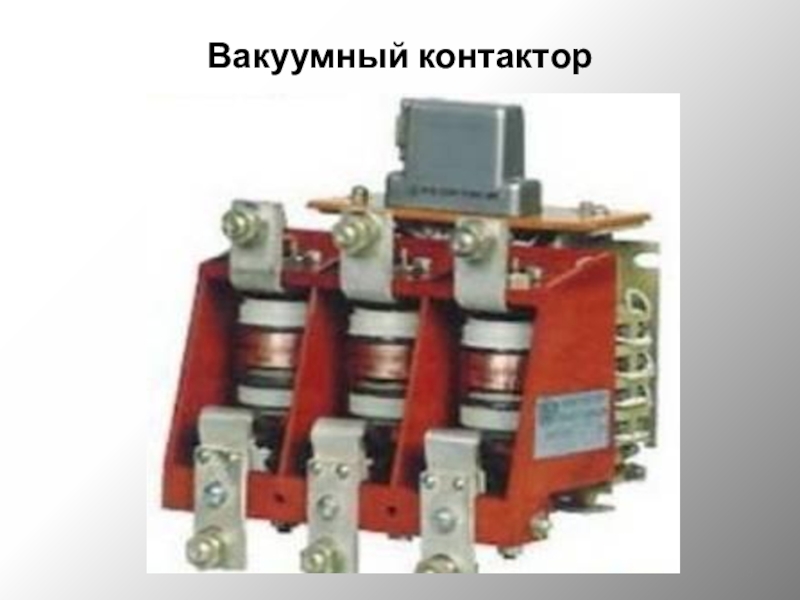

- 39. Вакуумный контактор

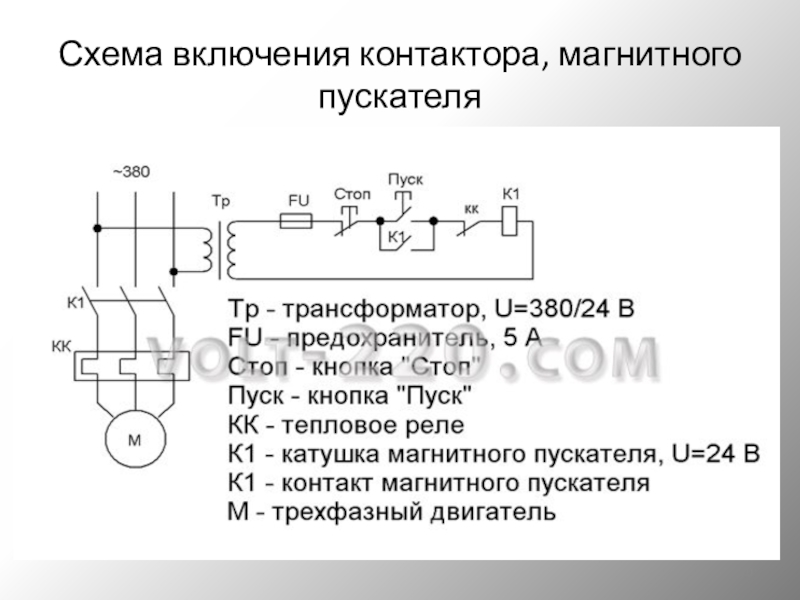

- 40. Схема включения контактора, магнитного пускателя

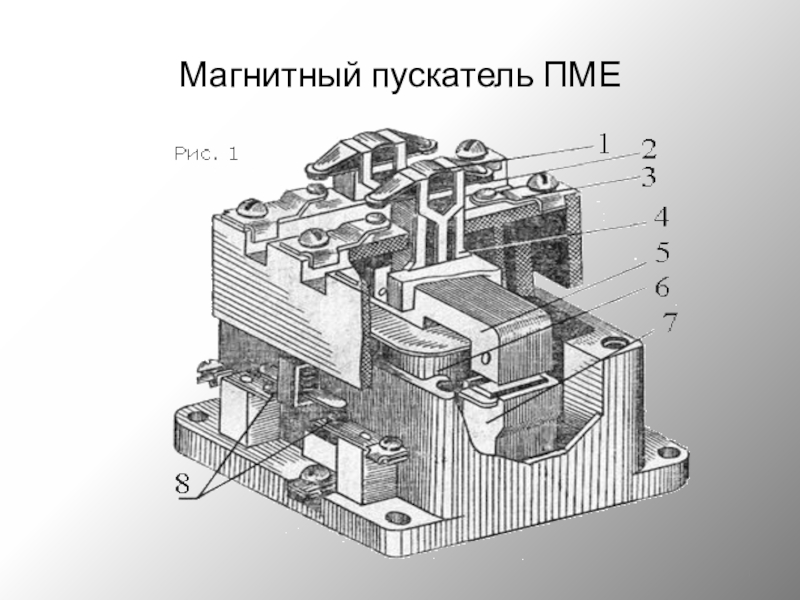

- 41. Магнитный пускатель ПМЕ

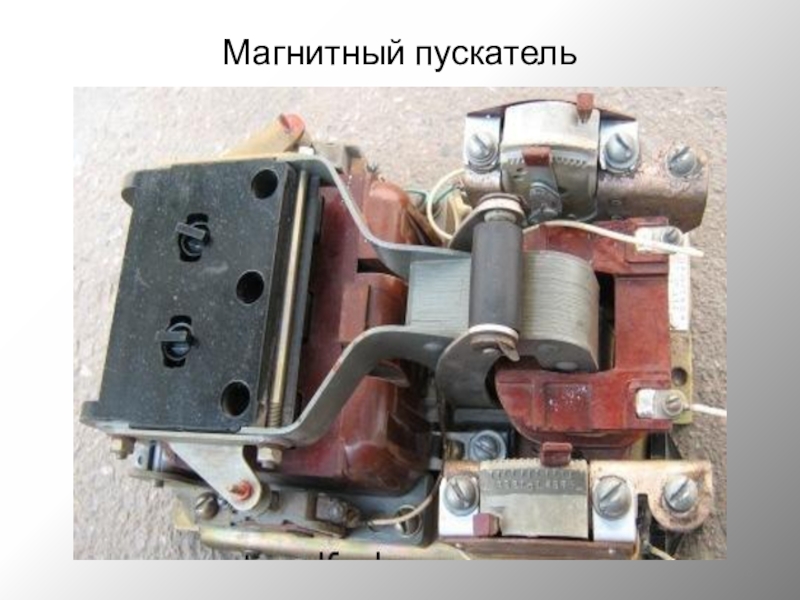

- 42. Магнитный пускатель

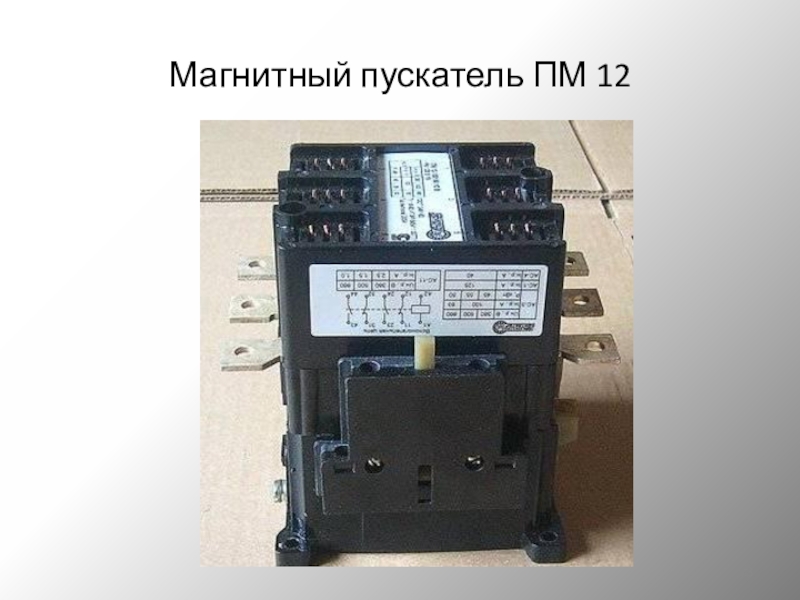

- 43. Магнитный пускатель ПМ 12

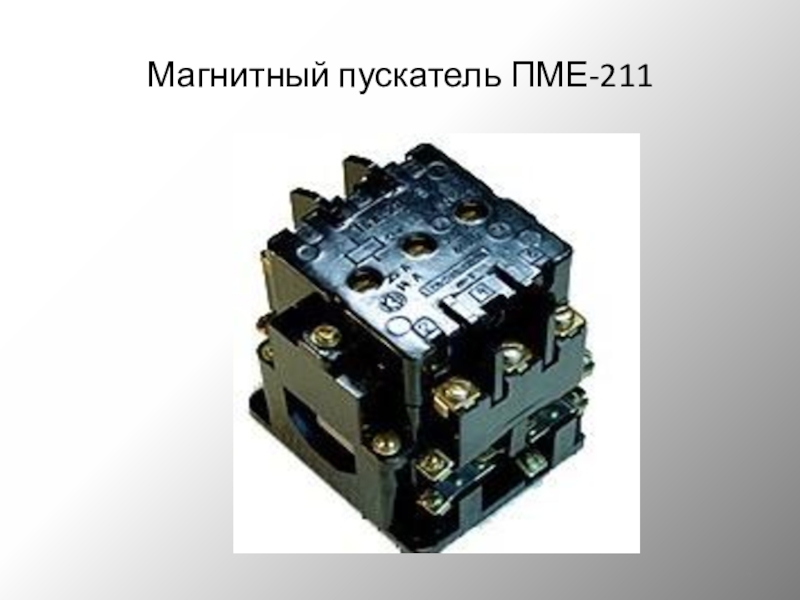

- 44. Магнитный пускатель ПМЕ-211

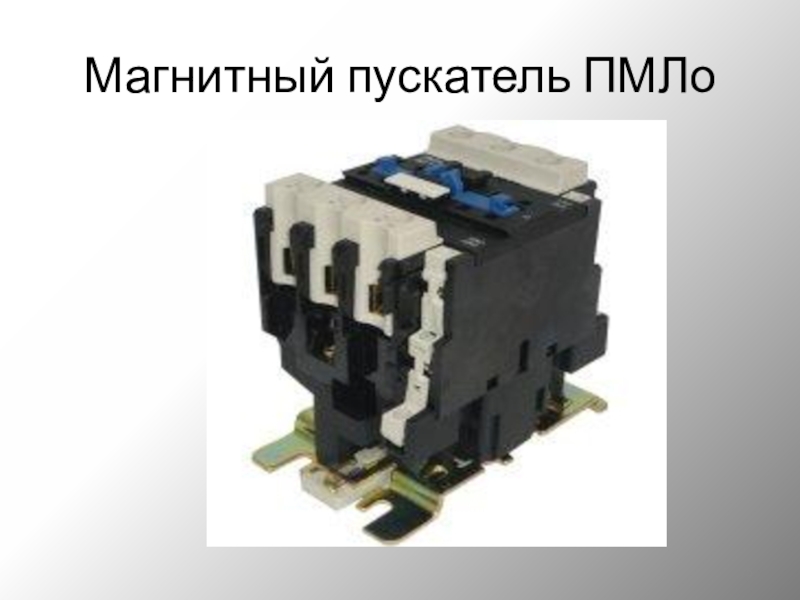

- 45. Магнитный пускатель ПМЛо
- 46. Назовите позиции магнитного пускателя ПМЛо

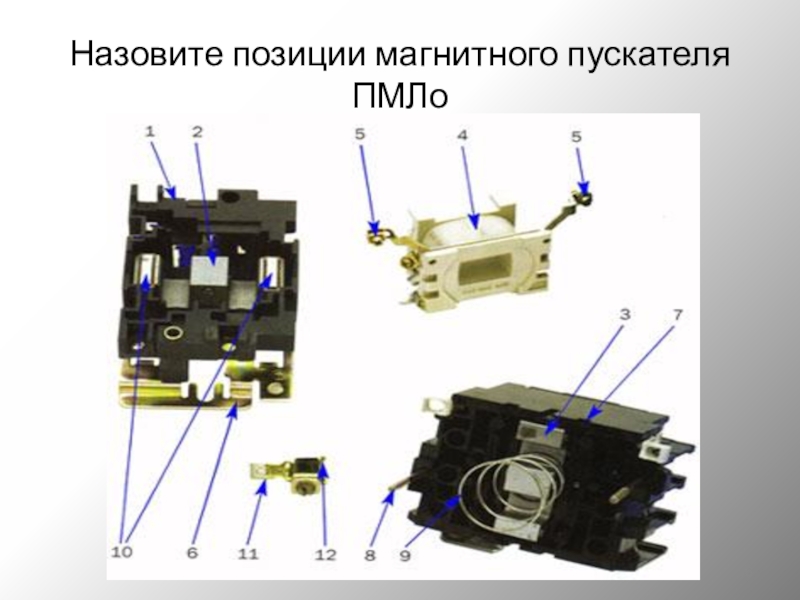

- 47. Ответ к 46 слайду: 1- основание из
- 48. Магнитный пускатель

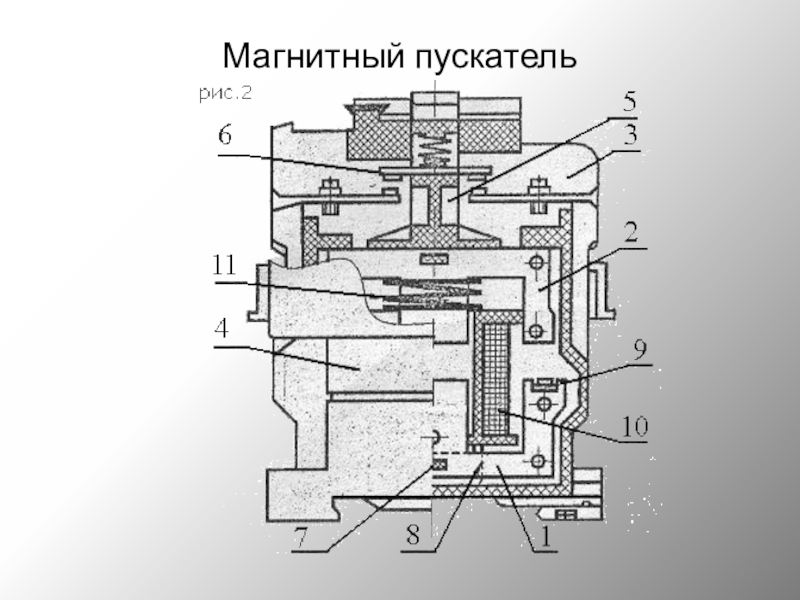

- 49. Назовите позиции магнитного пускателя
- 50. Ответ к 49 слайду: 1 - контактный

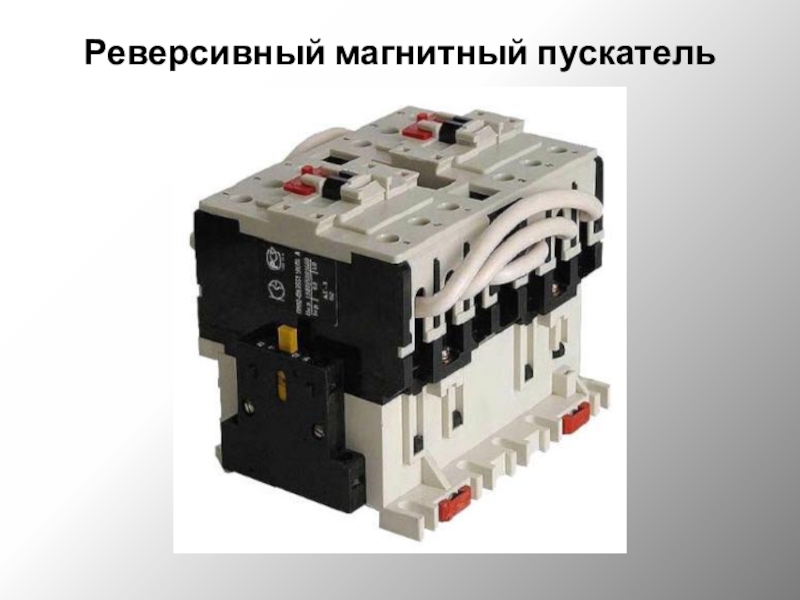

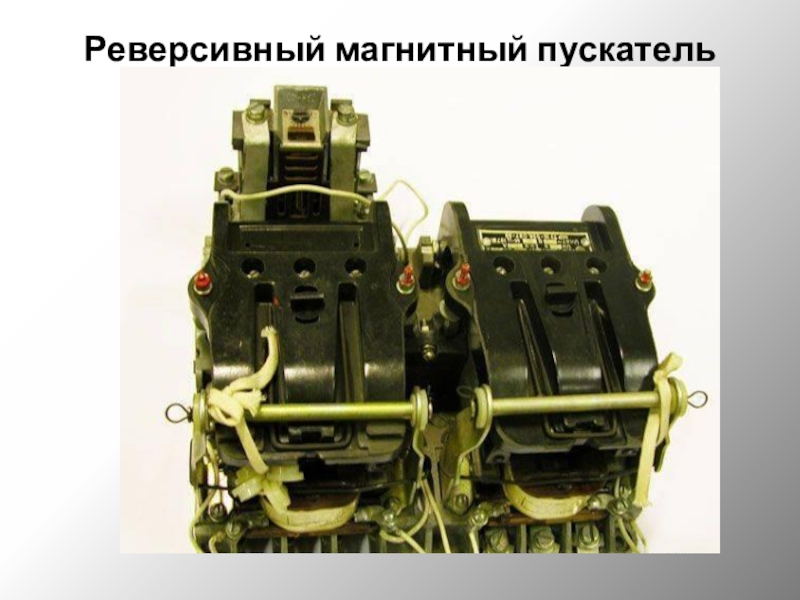

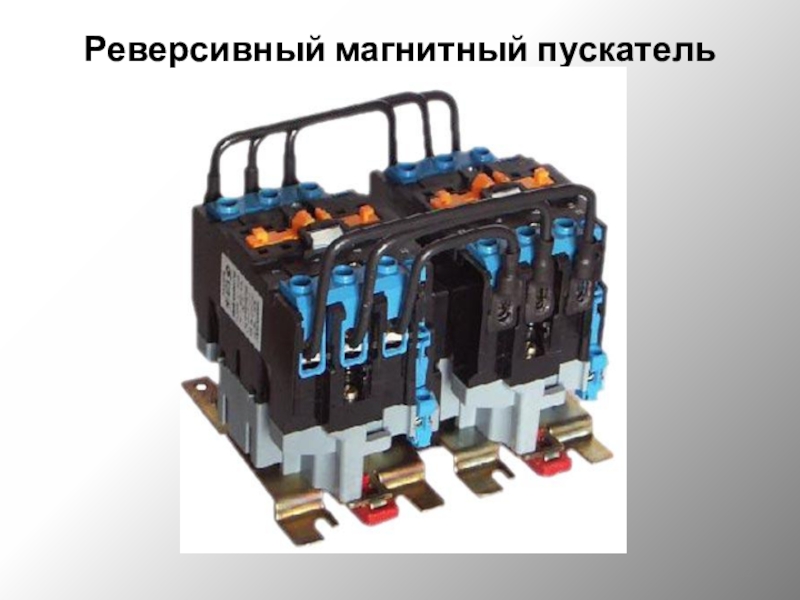

- 51. Реверсивный магнитный пускатель
- 52. Реверсивный магнитный пускатель
- 53. Реверсивный магнитный пускатель

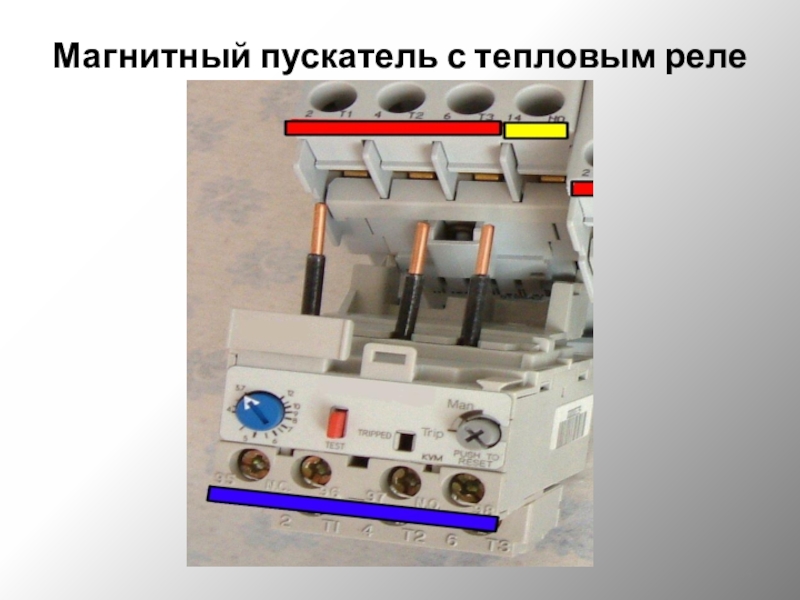

- 54. Магнитный пускатель с тепловым реле

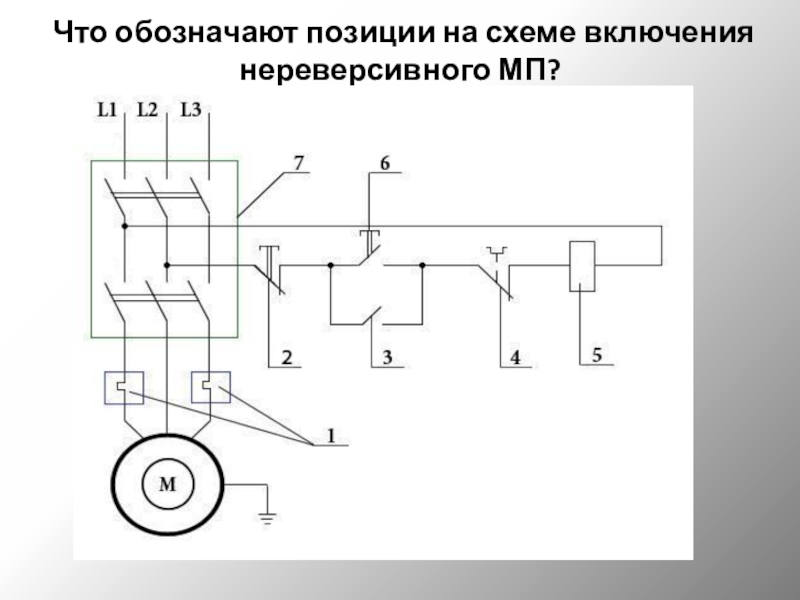

- 55. Что обозначают позиции на схеме включения нереверсивного МП?

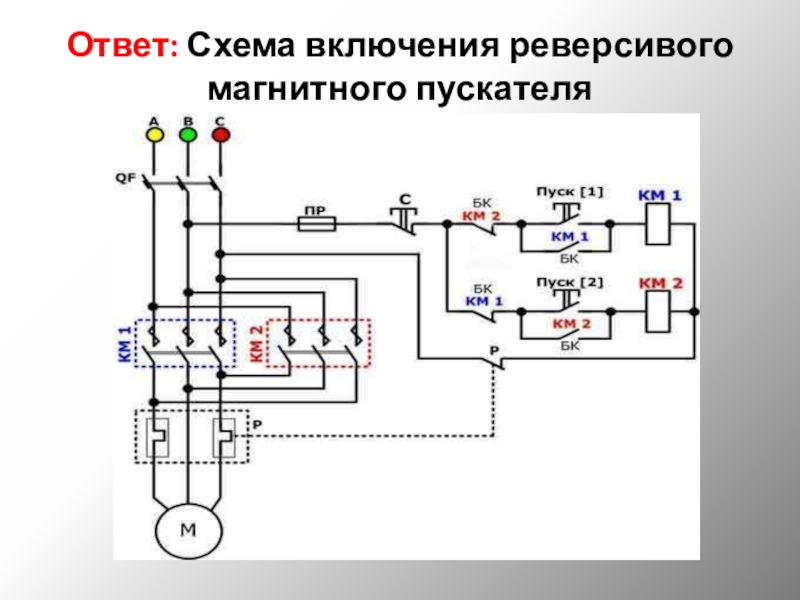

- 56. Ответ: Схема включения реверсивого магнитного пускателя
- 57. Спасибо за внимание

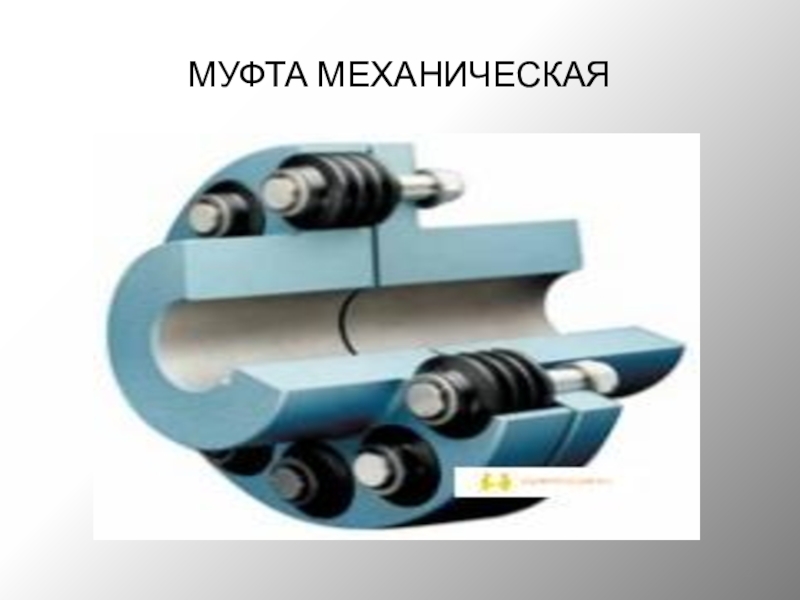

МУФТА МЕХАНИЧЕСКАЯ

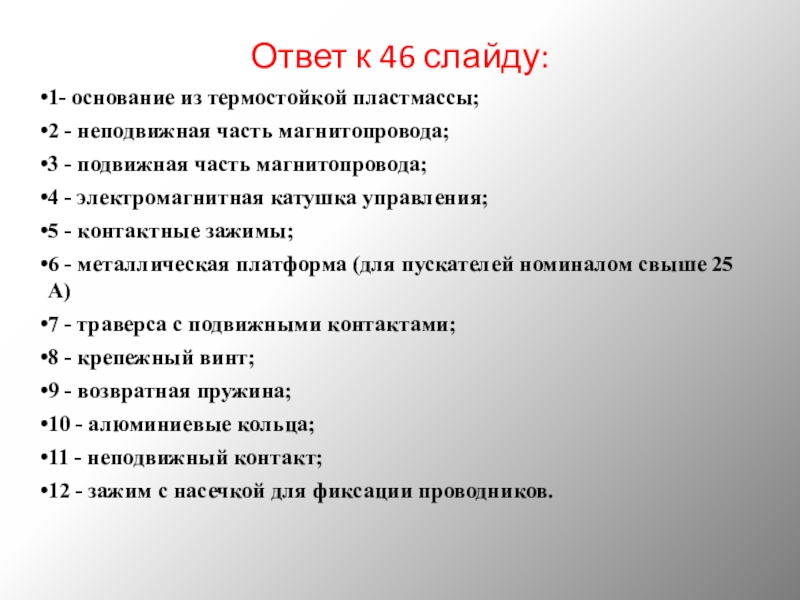

Слайд 47Ответ к 46 слайду:
1- основание из термостойкой пластмассы;
2 -
неподвижная часть магнитопровода;
3 - подвижная часть магнитопровода;
4 - электромагнитная катушка управления;
5 - контактные зажимы;
6 - металлическая платформа (для пускателей номиналом свыше 25 А)
7 - траверса с подвижными контактами;
8 - крепежный винт;
9 - возвратная пружина;
10 - алюминиевые кольца;
11 - неподвижный контакт;
12 - зажим с насечкой для фиксации проводников.
3 - подвижная часть магнитопровода;
4 - электромагнитная катушка управления;
5 - контактные зажимы;
6 - металлическая платформа (для пускателей номиналом свыше 25 А)
7 - траверса с подвижными контактами;
8 - крепежный винт;
9 - возвратная пружина;
10 - алюминиевые кольца;
11 - неподвижный контакт;
12 - зажим с насечкой для фиксации проводников.

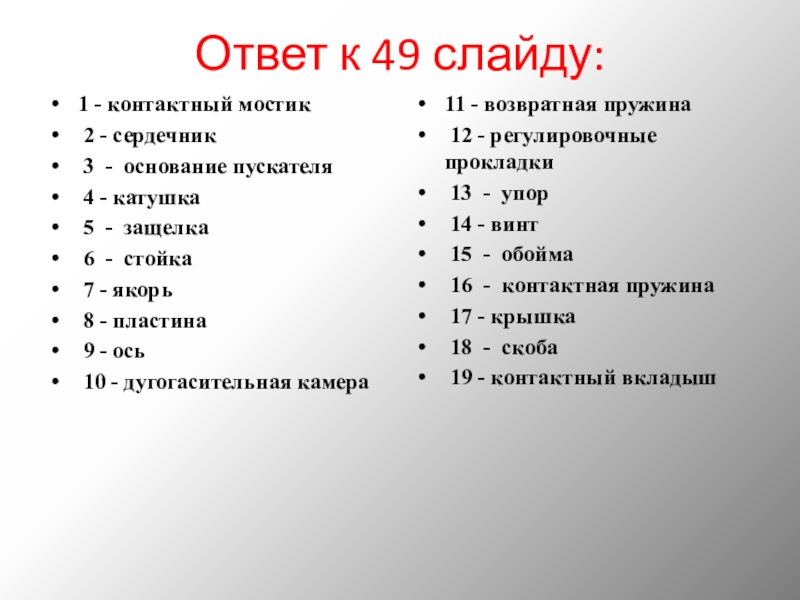

Слайд 50Ответ к 49 слайду:
1 - контактный мостик
2 - сердечник
3 - основание пускателя
4 - катушка
5 - защелка
6 - стойка
7 - якорь
8 - пластина
9 - ось
10 - дугогасительная камера
4 - катушка
5 - защелка
6 - стойка
7 - якорь
8 - пластина
9 - ось
10 - дугогасительная камера
11 - возвратная пружина
12 - регулировочные прокладки
13 - упор
14 - винт
15 - обойма
16 - контактная пружина
17 - крышка
18 - скоба
19 - контактный вкладыш
