Презентация, доклад на тему Электр тораптарындағы асқын кернеуді шектеу

Желі қорғанысына қойылатын жалпы талаптар Таратқыш құралдарының ТҚ жабдығын, әуе желілері бойынша найзағай толқындарынан қорғау; - қорғалған әуе желілерінің таратқыш құралдарына жол табу, әуе желілерінің оқшауында, найзағай соққысымен пайда болған, қауіпті параметрлармен найзағай толқындарының санын

Слайд 1
Тақырыбы:Электр тораптарындағы асқын кернеуді шектеу

Тақырыбы:Электр тораптарындағы асқын кернеуді шектеу

Слайд 2Желі қорғанысына қойылатын жалпы талаптар
Таратқыш құралдарының ТҚ жабдығын, әуе желілері

бойынша найзағай толқындарынан қорғау;
- қорғалған әуе желілерінің таратқыш құралдарына жол табу, әуе желілерінің оқшауында, найзағай соққысымен пайда болған, қауіпті параметрлармен найзағай толқындарының санын төмендетуге шаралар қолданған;
- қажетті сипаттамалары бар қорғаныс аппараттарының таңдалған орындарын орнату (ветильді разрядниктар РВ, енді-асқын кернеудің шекті желісі).
Желі қорғанысына қойылатын жалпы талаптар Таратқыш құралдарының ТҚ жабдығын, әуе желілері бойынша найзағай толқындарынан қорғау;  -

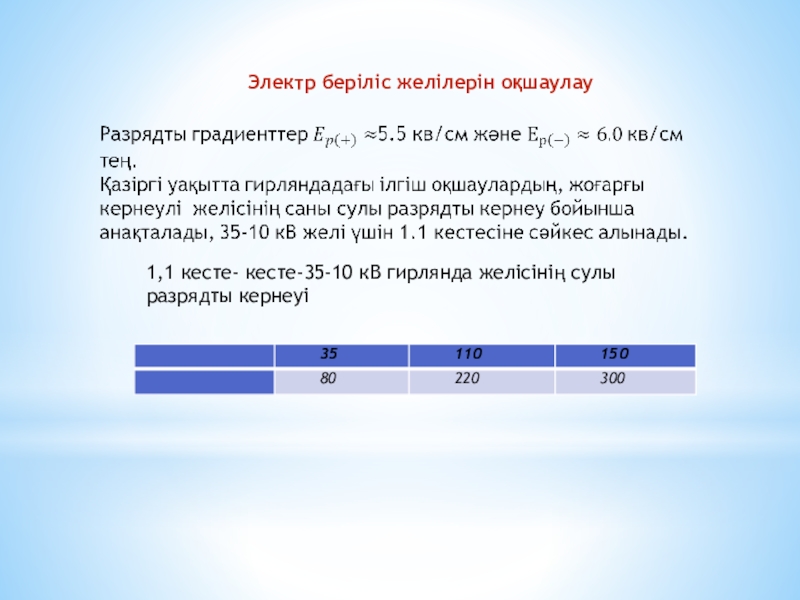

Слайд 3Электр беріліс желілерін оқшаулау
1,1 кесте- кесте-35-10 кВ гирлянда желісінің сулы разрядты

кернеуі
Электр беріліс желілерін оқшаулау1,1 кесте- кесте-35-10 кВ гирлянда желісінің сулы разрядты кернеуі

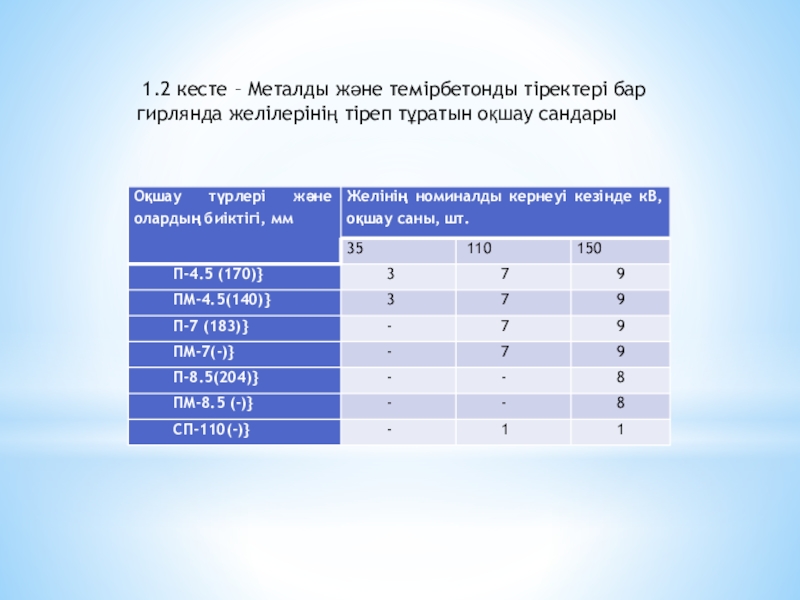

Слайд 4 1.2 кесте – Металды және темірбетонды тіректері бар гирлянда желілерінің

тіреп тұратын оқшау сандары
1.2 кесте – Металды және темірбетонды тіректері бар гирлянда желілерінің тіреп тұратын оқшау сандары

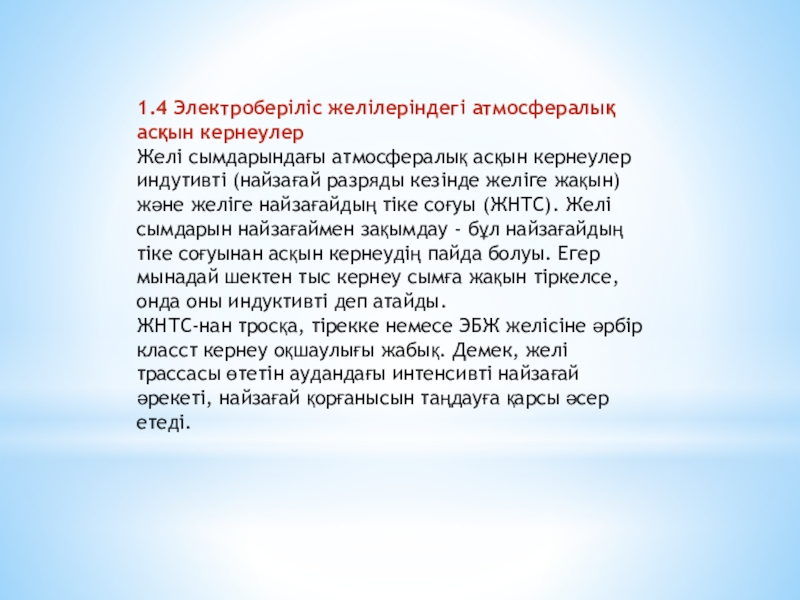

Слайд 51.4 Электроберіліс желілеріндегі атмосфералық асқын кернеулер
Желі сымдарындағы атмосфералық асқын кернеулер индутивті

(найзағай разряды кезінде желіге жақын) және желіге найзағайдың тіке соғуы (ЖНТС). Желі сымдарын найзағаймен зақымдау - бұл найзағайдың тіке соғуынан асқын кернеудің пайда болуы. Егер мынадай шектен тыс кернеу сымға жақын тіркелсе, онда оны индуктивті деп атайды.
ЖНТС-нан тросқа, тірекке немесе ЭБЖ желісіне әрбір класст кернеу оқшаулығы жабық. Демек, желі трассасы өтетін аудандағы интенсивті найзағай әрекеті, найзағай қорғанысын таңдауға қарсы әсер етеді.

1.4 Электроберіліс желілеріндегі атмосфералық асқын кернеулерЖелі сымдарындағы атмосфералық асқын кернеулер индутивті (найзағай разряды кезінде желіге жақын) және

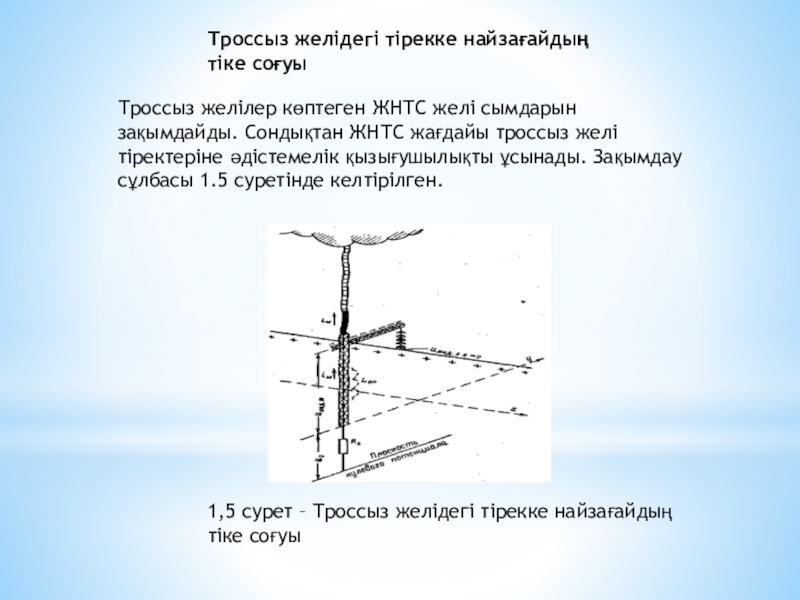

Слайд 6Троссыз желідегі тірекке найзағайдың тіке соғуы
Троссыз желілер көптеген ЖНТС желі сымдарын

зақымдайды. Сондықтан ЖНТС жағдайы троссыз желі тіректеріне әдістемелік қызығушылықты ұсынады. Зақымдау сұлбасы 1.5 суретінде келтірілген.

1,5 сурет – Троссыз желідегі тірекке найзағайдың тіке соғуы

Троссыз желідегі тірекке найзағайдың тіке соғуыТроссыз желілер көптеген ЖНТС желі сымдарын зақымдайды. Сондықтан ЖНТС жағдайы троссыз желі

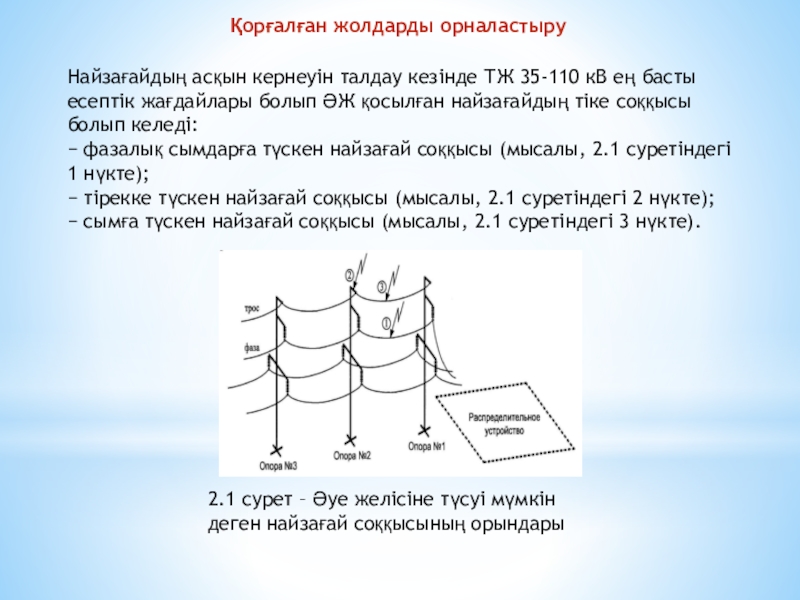

Слайд 7Қорғалған жолдарды орналастыру
Найзағайдың асқын кернеуін талдау кезінде ТЖ 35-110 кВ ең

басты есептік жағдайлары болып ӘЖ қосылған найзағайдың тіке соққысы болып келеді:
− фазалық сымдарға түскен найзағай соққысы (мысалы, 2.1 суретіндегі 1 нүкте);
− тірекке түскен найзағай соққысы (мысалы, 2.1 суретіндегі 2 нүкте);
− сымға түскен найзағай соққысы (мысалы, 2.1 суретіндегі 3 нүкте).

2.1 сурет – Әуе желісіне түсуі мүмкін деген найзағай соққысының орындары

Қорғалған жолдарды орналастыруНайзағайдың асқын кернеуін талдау кезінде ТЖ 35-110 кВ ең басты есептік жағдайлары болып ӘЖ қосылған

Слайд 8ЭБЖ қорғалған жолдарын орналастыру үшін:
− ТҚ әуе желілеріне бір немесе бірнеше

найзағайдан қорғау сымдарына жалғанған қондырғы, ӘЖ фазалы сымына т найзағайдың тіке түсу ықтималдығын төмендетеді және найзағай толқындарынан фазалы сымдарда пайда болған толқындардың санын төмендету;
− фазалы сымға найзағайдың бұзып шығу минималды ықтималдығын қамтамассыз ететін, тіректегі сымның тиімді жағдайын таңдау (2.2 суреттегі α бұрышын төмендету);

2.2 сурет – Тірек Әуе желісіндегі сымдық қорғаныс α бұрышын анықтау


ЭБЖ қорғалған жолдарын орналастыру үшін:− ТҚ әуе желілеріне бір немесе бірнеше найзағайдан қорғау сымдарына жалғанған қондырғы, ӘЖ
