Эксплуатация кабельных линий

до 220 кВ.

При сдаче в эксплуатацию КЛ напряжением до и выше 1000 В кроме документации, предусмотренной строительными нормами и правилами и отраслевыми правилами приемки, должна быть оформлена и передана заказчику следующая техническая документация:
скорректированный проект КЛ, который для КЛ на напряжение 110 кВ и выше должен быть согласован с заводом - изготовителем кабелей и эксплуатирующей организацией;
исполнительный чертеж трассы с указанием мест установки соединительных муфт,
выполненный в масштабе 1:200 или 1:500 в зависимости от развития коммуникаций в данном районе трассы;
чертеж профиля КЛ в местах пересечения с дорогами и другими коммуникациями
для КЛ на напряжение 20 кВ и выше и для особо сложных трасс КЛ на напряжение 6 и 10 кВ;
акты состояния кабелей на барабанах и, в случае необходимости, протоколы разборки и осмотра образцов (для импортных кабелей разборка обязательна);
кабельный журнал;
инвентарная опись всех элементов КЛ (для КЛ напряжением выше 1000 В);
акты строительных и скрытых работ с указанием пересечений и сближений кабелей со
всеми подземными коммуникациями;

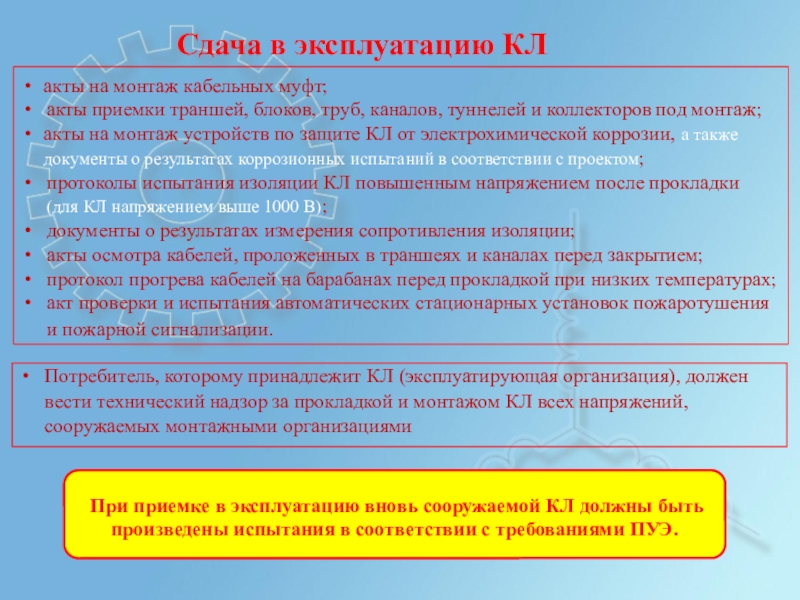

Сдача в эксплуатацию КЛ

и коллекторов под монтаж;
акты на монтаж устройств по защите КЛ от электрохимической коррозии, а также документы о результатах коррозионных испытаний в соответствии с проектом;
протоколы испытания изоляции КЛ повышенным напряжением после прокладки
(для КЛ напряжением выше 1000 В);
документы о результатах измерения сопротивления изоляции;
акты осмотра кабелей, проложенных в траншеях и каналах перед закрытием;
протокол прогрева кабелей на барабанах перед прокладкой при низких температурах;
акт проверки и испытания автоматических стационарных установок пожаротушения
и пожарной сигнализации.

Сдача в эксплуатацию КЛ

При приемке в эксплуатацию вновь сооружаемой КЛ должны быть
произведены испытания в соответствии с требованиями ПУЭ.

Потребитель, которому принадлежит КЛ (эксплуатирующая организация), должен вести технический надзор за прокладкой и монтажом КЛ всех напряжений, сооружаемых монтажными организациями

а также все кабельные муфты должны быть снабжены бирками:
на бирках кабелей в начале и конце линии должны быть указаны марка, напряжение, сечение, номер или наименование линии;
на бирках соединительных муфт - номер муфты, дата монтажа.
Бирки должны быть стойкими к воздействию окружающей среды. Они должны быть расположены по длине линии через каждые 50 м на открыто проложенных кабелях, а также на поворотах трассы и в местах прохода кабелей через огнестойкие
перегородки и перекрытия (с обеих сторон).

Для каждой КЛ при вводе в эксплуатацию должны быть установлены наибольшие допустимые токовые нагрузки. Нагрузки должны быть определены по участку трассы длиной не менее 10 м с наихудшими условиями охлаждения.
В кабельных сооружениях и других помещениях должен быть организован систематический контроль за тепловым режимом работы кабелей, температурой воздуха и работой вентиляционных устройств.
Температура воздуха внутри кабельных туннелей, каналов и шахт в летнее
время должна быть не более чем на 10 градусов С, выше температуры наружного воздуха.

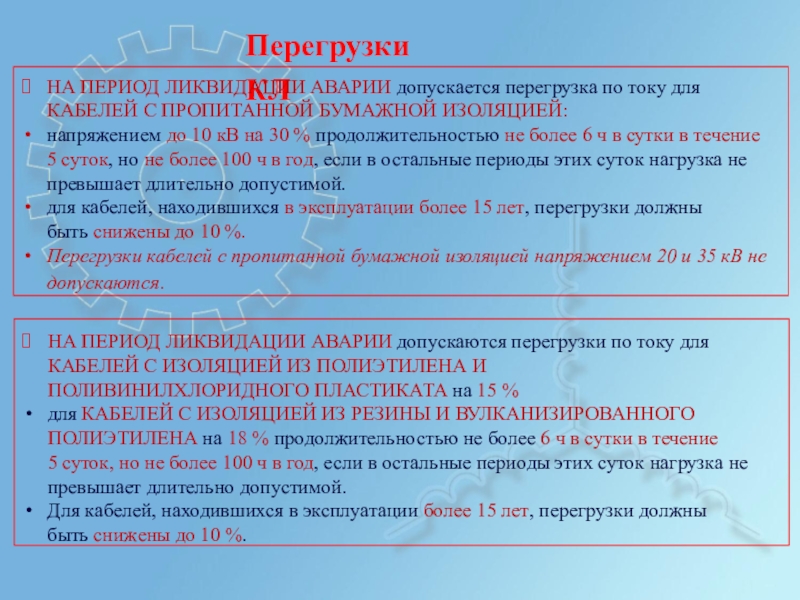

ПРОПИТАННОЙ БУМАЖНОЙ ИЗОЛЯЦИЕЙ:
напряжением до 10 кВ на 30 % продолжительностью не более 6 ч в сутки в течение 5 суток, но не более 100 ч в год, если в остальные периоды этих суток нагрузка не превышает длительно допустимой.
для кабелей, находившихся в эксплуатации более 15 лет, перегрузки должны быть снижены до 10 %.
Перегрузки кабелей с пропитанной бумажной изоляцией напряжением 20 и 35 кВ не
допускаются.

НА ПЕРИОД ЛИКВИДАЦИИ АВАРИИ допускаются перегрузки по току для КАБЕЛЕЙ С ИЗОЛЯЦИЕЙ ИЗ ПОЛИЭТИЛЕНА И ПОЛИВИНИЛХЛОРИДНОГО ПЛАСТИКАТА на 15 %
для КАБЕЛЕЙ С ИЗОЛЯЦИЕЙ ИЗ РЕЗИНЫ И ВУЛКАНИЗИРОВАННОГО ПОЛИЭТИЛЕНА на 18 % продолжительностью не более 6 ч в сутки в течение
5 суток, но не более 100 ч в год, если в остальные периоды этих суток нагрузка не превышает длительно допустимой.
Для кабелей, находившихся в эксплуатации более 15 лет, перегрузки должны быть снижены до 10 %.

нейтралью персонал должен немедленно сообщить об этом дежурному на питающей подстанции или дежурному по сети энергоснабжающей организации и в дальнейшем действовать по их указаниям.

Осмотры КЛ напряжением до 35 кВ должны проводиться в следующие сроки:
трасс кабелей, проложенных в земле, - не реже 1 раза в 3 месяца;
трасс кабелей, проложенных на эстакадах, в туннелях, блоках, каналах, галереях и по стенам зданий, - не реже 1 раза в 6 месяцев;
кабельных колодцев - не реже 1 раза в 2 года;
подводных кабелей - по местным инструкциям в сроки, установленные
ответственным за электрохозяйство Потребителя.

Периодически, но не реже 1 раза в 6 месяцев выборочные осмотры КЛ должен проводить АДМИНИСТРАТИВНО-ТЕХНИЧЕСКИЙ ПЕРСОНАЛ.
В период паводков, после ливней и при отключении КЛ релейной защитой должны
проводиться ВНЕОЧЕРЕДНЫЕ ОСМОТРЫ.
Свед ения об обнаруженных при осм отрах неис правност ях должны з аноситься в
ж урнал д ефектов и непол адок.
Неис правности должны ус траняться в кратчайшие сроки .

после получения соответствующего разрешения ру ководст ва орг анизации, по
те рритории которой проходит КЛ, и орг анизации, эксплуатиру ющ ей КЛ .
К разрешению должен быть приложен план (схема) с указанием размещения и глубины заложения КЛ.
Местонахождение КЛ должно быть обозначено соответствующими знаками или надписями как на плане (схеме), так и на месте выполнения работ.
При этом исполнитель должен обеспечить надзор за сохранностью кабелей на весь период работ, а вскрытые кабели укрепить для предотвращения их провисания и защиты от механических повреждений.
На месте работы должны быть установлены сигнальные огни и предупреждающие плакаты.

Перед началом раскопок должно быть произведено шурфление (контрольное вскрытие) кабельной линии под надзором электротехнического персонала Потребителя, эксплуатирующего КЛ, для уточнения расположения кабелей и глубины их залегания.
При обнаружении во время разрытия земляной траншеи трубопроводов, неизвестных кабелей или других коммуникаций, не указанных на схеме, необходимо приостановить работы и поставить об этом в известность ответственного за электрохозяйство.

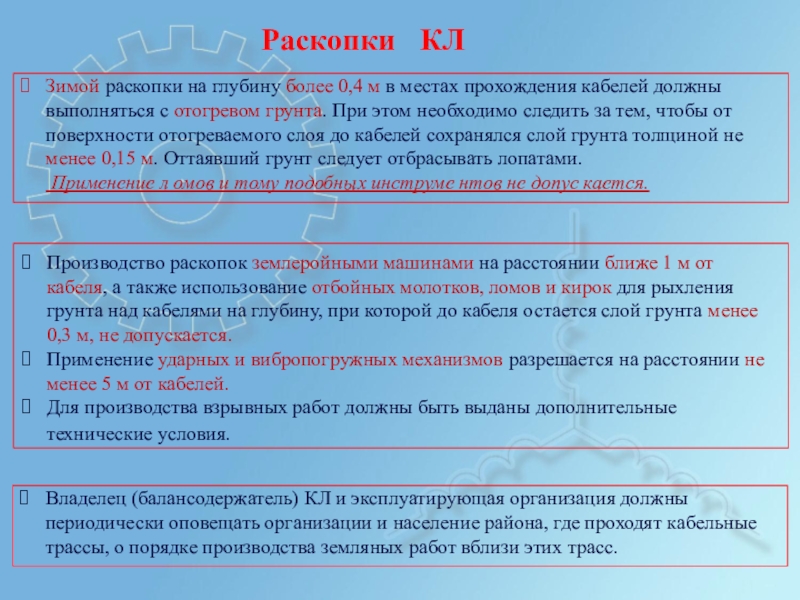

Рыть траншеи и котлованы в местах нахождения кабелей и подземных сооружений
следует с особой осторожностью, а на глубине 0,4 м и более - только лопатами.

должны выполняться с отогревом грунта. При этом необходимо следить за тем, чтобы от поверхности отогреваемого слоя до кабелей сохранялся слой грунта толщиной не менее 0,15 м. Оттаявший грунт следует отбрасывать лопатами.
Применение л омов и тому подобных инструме нтов не допус кается.

Производство раскопок землеройными машинами на расстоянии ближе 1 м от кабеля, а также использование отбойных молотков, ломов и кирок для рыхления грунта над кабелями на глубину, при которой до кабеля остается слой грунта менее 0,3 м, не допускается.
Применение ударных и вибропогружных механизмов разрешается на расстоянии не менее 5 м от кабелей.
Для производства взрывных работ должны быть выданы дополнительные
технические условия.

Владелец (балансодержатель) КЛ и эксплуатирующая организация должны периодически оповещать организации и население района, где проходят кабельные трассы, о порядке производства земляных работ вблизи этих трасс.

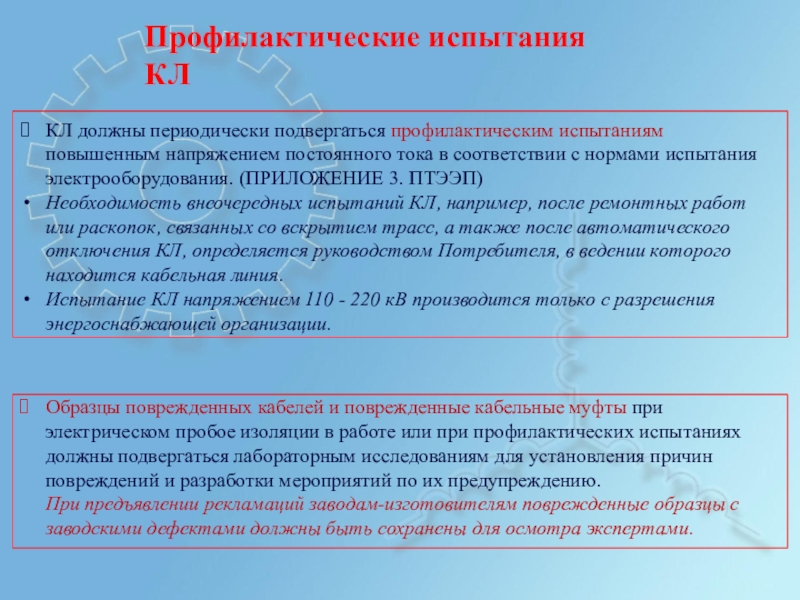

соответствии с нормами испытания электрооборудования. (ПРИЛОЖЕНИЕ 3. ПТЭЭП)
Необходимость внеочередных испытаний КЛ, например, после ремонтных работ или раскопок, связанных со вскрытием трасс, а также после автоматического отключения КЛ, определяется руководством Потребителя, в ведении которого находится кабельная линия.
Испытание КЛ напряжением 110 - 220 кВ производится только с разрешения энергоснабжающей организации.

Образцы поврежденных кабелей и поврежденные кабельные муфты при электрическом пробое изоляции в работе или при профилактических испытаниях должны подвергаться лабораторным исследованиям для установления причин повреждений и разработки мероприятий по их предупреждению.
При предъявлении рекламаций заводам-изготовителям поврежденные образцы с заводскими дефектами должны быть сохранены для осмотра экспертами.

Профилактические испытания КЛ
